Ремонт и обслуживание газоводяного узла

Жесткая вода, постоянная термальная нагрузка и другие факторы со временем разрушают конструкционные узлы колонки. Любое газопотребляющее оборудование требуется регулярно обслуживать. А при выявлении дефектов, осуществлять незамедлительный ремонт.

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

• сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
• отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);
• теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

https://youtube.com/watch?v=2wyrJz8JUZM

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации

При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

• во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
• шток можно смазать касторовым маслом, либо солидолом;
• прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

• уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
• мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;
• шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.

Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.

После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Особенности конструкции газовых колонок Bosch

Колонка любой из моделей проточных газовых водонагревателей, представленных на рынке компанией-производителем, состоит из теплообменника и горелки, расположенных в камере сгорания. Датчики безопасности позволяют контролировать процесс горения, температуру воды, не допускают перегрева исходящих газов. Если параметр выходит за предельно допустимые значения, управляющая колонкой автоматика отключает прибор.

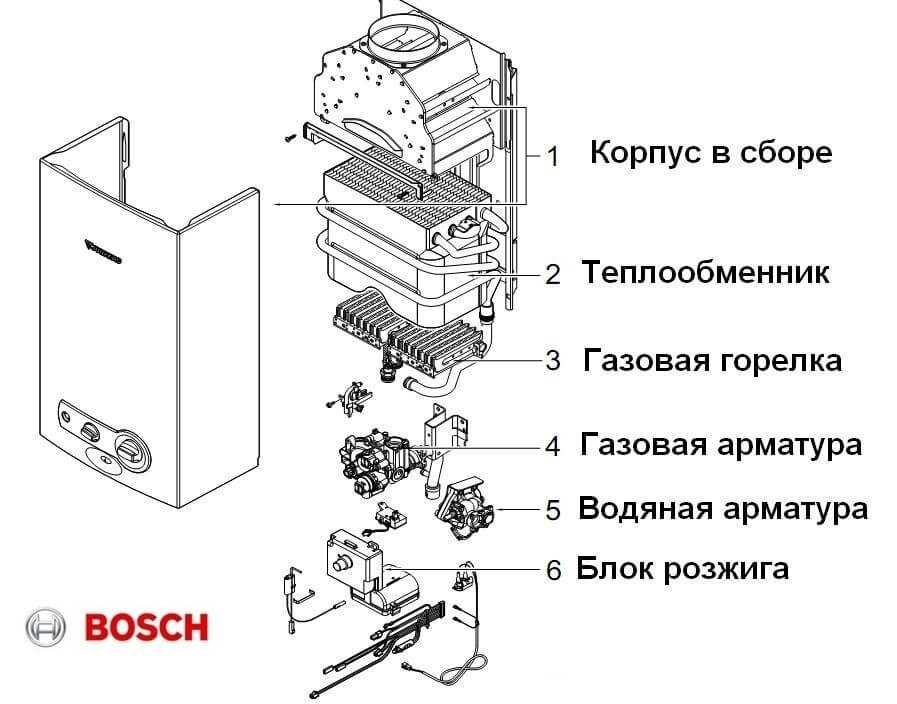

Конструкция газовой колонки Bosch

Выпускаются модели с камерой сгорания открытого или закрытого типа. В первом случае установка работает в составе системы с естественной тягой, во втором — продукты сгорания отводятся с помощью вентилятора через коаксиальный дымоход с воздухозаборником. Газовым приборам с открытой камерой сгорания необходим достаточный для работы техники приток воздуха, что существенно ограничивает возможности для их установки, к примеру, в квартирах.

Камеры сгорания открытого или закрытого типа.

Также различают оборудование, оснащенное пилотными горелками (фитиль такой модели постоянно горит) и пьезорозжигом, работающим от батареек, электросети. Проточники Bosch работают стабильно при давлении воды 1–3 атм. При этом максимально допустимый показатель — 13 атм. Если давление в системе часто превышает норму, стоит установить гидроредуктор.

Принцип работы системы розжига

Горелка газовой колонки предназначена для обеспечения равномерного горения топлива. Бытовые модификации отличаются сравнительно небольшой мощностью, которой достаточно для работы проточного водонагревателя, устанавливаемого в квартире или частном доме. В горелке смешивается воздух и газ для их последующей подачи в камеру сгорания. Пламя контролируется автоматикой. В случае поломки оборудования, утечки в системе подачи топлива газовая колонка Бош гаснет.

Принцип работы системы розжига

Система розжига полуавтоматической газовой колонки включает:

• газовый клапан;
• фитиль (его еще называют запальником);
• пьезоэлемент;
• систему датчиков контроля тяги и перегрева теплоносителя;
• термопару.

Чтобы колонка включилась, нужно повернуть ручку газового клапана с нажатием. В пьезоэлементе вырабатывается искра, происходит розжиг пламени в запальнике. Нагрев термопары в течение 20–30 секунд (в зависимости от модели) приводит к срабатыванию магнита, предназначенного для постоянного удержания штока клапана. Он будет находиться в положении «открыто», колонка будет работать. При разрыве цепи электропитания подача топлива прекращается: гаснет запальник.

https://youtube.com/watch?v=tUjDbsnjp34

Разновидности камер сгорания

Камеры сгорания бывают двух типов:

• Открытую или атмосферную камеру производители чаще всего устанавливают на водогрейных колонках из-за простоты и дешевизны конструкции. Циркуляция воздуха, требуемого для поддержания горения, поступает внутрь камеры естественным путем.
• В закрытую камеру воздух нагнетают вентилятором. Такие газовые колонки называются турбинированными.

Создание принудительной тяги позволяет работать водонагревателю при любых условиях. Агрегат с открытой камерой не разожжется, если отсутствует тяга. Подобная неприятность наблюдается при плохих погодных условиях, когда ветер задувает в дымоход.

Наиболее распространенные поломки

Напоследок приведу несколько наиболее распространенных поломок газовых колонок. Чаще всего можно наблюдать следующие проблемы в работе нагревателей:

Засорение змеевика накипью. Если в кране горячей воды низкий напор, при этом прочистка редуктора не решила проблему, значит, забился змеевик. В таком случае его нужно промыть средством для удаления, таким как «Антинакипин»;

Антинакипин – средство для удаления накипи

Разгерметизированный змеевик можно запаять

• Не зажигается. Причин, по которым колонка может не зажигаться, существует несколько:
  • низкий напор воды;
  • отсутствует тяга в дымоходе – возможно в дымоход попал инородный предмет;
  • разрядились батарейки (касается колонок с автоматическим розжигом);

• Плохо нагревает воду. Причин может быть несколько:
  • засор газового оборудования;
  • потребность в настройке горелки – в современных колонках имеется кран, который позволяет настраивать подачу газа на горелку.

Чтобы увеличить срок эксплуатации колонки, установите на входе качественный фильтр

Вот и все наиболее распространенные неисправности газовых колонок, которые можно устранить самостоятельно. Поможет в этом инструкция по обслуживанию, которая обычно идет в комплекте с паспортом.

Если же вы не уверены, что сможете устранить поломку самостоятельно, лучше обратитесь за помощью к специалистам. Цена ремонта начинается от 300 рублей без учета стоимости деталей.

Выполнение серьезных операций, таких как пайка радиатора, стоит 1000-1200 рублей. Цены актуальны весной 2017 года.

Колонка не разжигается изначально

Прежде чем лезть внутрь водонагревателя, стоит выполнить ряд элементарных действий:

1. Замените батарейки и почистите контакты в отсеке питания.
2. Убедитесь в наличии естественной тяги дымохода и нормального напора в системе холодного водоснабжения.
3. В колонке с турбонаддувом, питающейся от сети, проверьте предохранитель. Импортный агрегат попробуйте переключить, перевернув вилку в розетке – некоторые модели чувствительны к расположению фазы.
4. Прочистите фильтр–грязевик, установленный на трубе подачи холодной воды. Иногда сеточка на входе предусмотрена самой конструкцией водонагревателя.
5. После открытия смесителя ГВС понаблюдайте за запальными электродами – на них должна проскакивать искра. В турбированном аппарате с закрытой камерой явственно прослушивается щелканье разрядов.

Ремонт нагревателя начинается с прочистки электродов и установки рабочих батареек

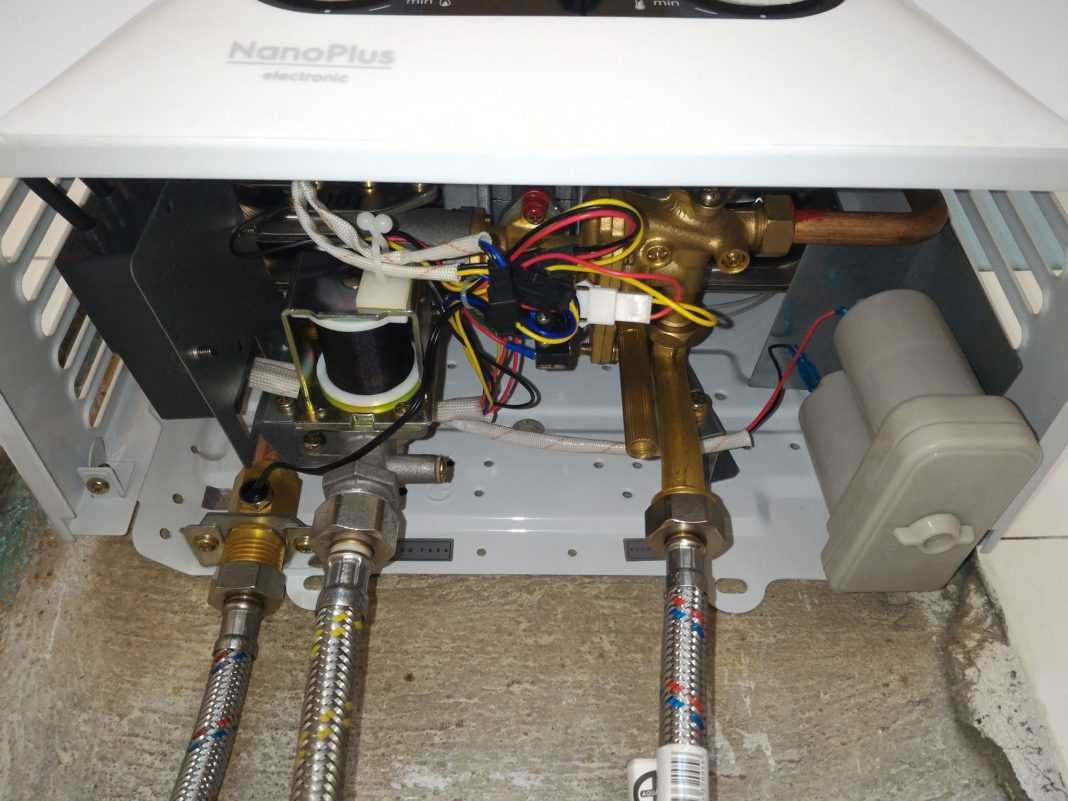

Перечисленные мероприятия не дали результата? Тогда снимайте кожух колонки и переходите к поиску неисправности, следуя пошаговой инструкции:

1. Откройте горячую воду (попросите помощника) и следите за перемещением штока, который должен отодвинуть нажимную пластину от кнопки микропереключателя. Если толкатель не движется, причина 100% кроется внутри водяного блока. Придется его разобрать, почистить и поменять мембрану.
2. Шток давит на пластину, но кнопка остается нажатой. Вероятно, ход толкателя уменьшился из-за накипи внутри «лягушки», которую нужно вскрыть и вычистить.
3. Толкатель движется, кнопка отключается, но искрообразование отсутствует. Наверняка виноват микропереключатель, диагностируемый следующим образом: отключите его разъем и замкните 2 клеммы отверткой. Если переключатель вышел из строя, то после прямого замыкания на электродах появится искра.
4. Разряд проскакивает на одной игле, вторая безмолвствует. Вытащите из корпуса электрода кабель высокого напряжения, слегка подрежьте и вставьте обратно.
5. «Лягушка» функционирует, микровыключатель срабатывает, электроды искрят, но розжига не происходит. Значит, не подается газ – электромагнитный клапан закрыт. Виновники разрыва цепи – датчики тяги и перегрева, для проверки их нужно поочередно замкнуть с помощью провода. Еще вариант – обрыв либо перелом подводящих жил, диагностируется путем прозвонки мультиметром.

Замыкать нужно разъем, подсоединенный к импульсному блоку, а не штекер микропереключателя

В некоторых моделях газовых проточных колонок, управляемых электроникой, запуском ведает специальный датчик протока. Действует по принципу концевого выключателя — вода пошла, цепь замкнулась. Диагностика проста: откройте вентиль ГВС и прозвоните контакты элемента омметром либо лампочкой – она должна загореться. Алгоритм полной проверки водонагревателя демонстрируется мастером на видео:

Как заменить мембрану

Процедура замены резиновой (или силиконовой) диафрагмы мало отличается на колонках разных производителей. Чтобы самостоятельно снять и разобрать водогазовый узел, понадобится стандартный инструмент – рожковые ключи, отвертки и пассатижи. Порядок работ следующий:

1. Перекройте краны газа и холодной воды на подводящих трубопроводах, снимите кожух аппарата.
2. Отсоедините патрубки водопровода и подачи топлива.
3. Открутите от «лягушки» трубку теплообменника (находится справа), уберите в сторону либо отключите мешающие провода.
4. Отвинтите крепление блока к корпусу и снимите узел в сборе.
5. Разберите мембранный блок, раскрутив 4—8 крепежных винтов. Вытащите негодную диафрагму и поставьте запасную, предварительно очистив внутренности камеры от накипи и грязи.

Механизм разбирайте внимательно, дабы не потерять уплотнительные прокладки либо резиновые кольца. Сборку производите в обратном порядке, после присоединения газовой трубы испытайте надежность стыков методом обмыливания.

На устаревших колонках с фитилем и термопарой мембрана меняется по той же технологии. Разница – в ориентации и расположении водного узла – здесь блок стоит вертикально, как показано на фото.

Нюансы проверки датчиков и возможные неисправности

Чтобы датчики работали исправно, необходимо постоянно осуществлять за ними контроль. Так, основными причинами поломок и отказа работы датчиков могут быть:

• Загрязнение датчика пылью, сажей или накипью. Каждое из загрязнений отрицательно сказывается на работе системы защиты. Исправить это можно банальной очисткой.
• Датчик мог расплавиться или его срок годности подошел к концу. Здесь поможет только полная смена системы защиты.
• Погодные условия могут помешать работе датчиков. Например, сильный снегопад или ливень может затопить датчик тяги, отвечающий за подачу газа.

Датчики газовой колонки могут выйти из строя из-за загрязнения пылью

Чтобы проверить датчики на неисправность, есть два способа. Оба они достаточно просты, но при этом эффективны и провести их можно без специальных приспособлений.

В первом случае нужно воспользоваться зеркалом. Прикрепляют его рядом с датчиком. Если оно не запотеет, то работает исправно. В противном случае стоит обратиться в газовую службу.

Вторым методом можно прикрыть тягу. Датчик должен это «почувствовать» и прекратить подачу газа к фитилю.

Если же проверив все это, эксперименты показывают, что датчики исправны, то дело в контролирующем элементе. Лучше всего элемент заменить, так как чаще всего он оказывается не исправен.

Многие владельцы газовой колонки при постоянном отключении котла, из-за непонятной для них неисправности или постоянном блокировании работы колонки датчиками, просто на просто отключают их. Это напрямую нарушает все правила техники безопасности.

Таким образом, вы подвергаете себя, близких людей и окружающих опасности, что может быть чревато в дальнейшем последствиями.  Однако, при таком выходе из ситуации колонка работает бесперебойно, но небезопасно для вас.

Разновидности и принцип работы датчиков

Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки » мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.

Датчик тяги

Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.

Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.

В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой. От этого зависит разновидность сенсора и принцип его работы.

Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.

Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.

Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.

Как только работа приходит в норму, пластина возвращается в исходное положение.

В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной. Устройство отслеживает скорость отвода газов вентилятором.

При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.

Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.

Датчик перегрева

Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.

Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:

• при чрезмерном нагреве воды;
• при неисправности самого сенсора, нарушении проводки;
• при плохом контакте с местом установки.

При поломке термореле на дисплее котла или колонки может высветиться код ошибки.

Датчики пламени и ионизации

Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.

Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.

Когда он может сработать:

• при нарушении в подаче воздух-топливо;
• при засоре клапана или электрода;
• при загрязнении элементов розжига.

Датчик протока воды

Контролирует мощность протока воды через колонку. Нужен для того, чтобы отключить работу устройства при выключении смесителя.

Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.

Принцип работы

В целом принцип работы газовых колонок достаточно простой:

• При сгорании газа выделяется тепловая энергия;
• Тепловая энергия нагревает теплообменник. Последний, как правило, выполнен из меди или специальных сплавов с высокой теплопроводностью;
• Вокруг теплообменника проходит змеевик, также выполненный из металла с высокой теплопроводностью, в результате чего он тоже быстро нагревается сам и нагревает воду;
• От змеевика осуществляется подача горячей воды в трубопровод;
• Продукты горения покидают камеру сгорания и выводятся наружу через дымоход.

Устройство и работа газового водяного блока. Отдельно следует рассмотреть устройство и принцип работы газового водяного блока. Как я уже говорил выше, водяной блок реагирует на подачу воды и обеспечивает запуск колонки.

Устройство редуктора

Главным элементом водяного блока является редуктор, который называют «жабкой». Внутри него расположена мембрана со штоком. В современных колонках водяной узел работает следующим образом:

• При открытии крана поток воды проходит через редуктор;
• В одной из камер редуктора образуется повышенное давление, в результате чего мембрана (позиция 2 на схеме выше) изгибается и выталкивает тарелку. Тарелка в свою очередь выталкивает шток (позиция 1). Надо сказать, что давление штока составляет около 50 кг;
• Водяной шток толкает шток газового модуля, который расположен напротив;
• Толкатель, имеющий связь со штоком, действует на пластину выключателя, в результате чего электричество из секции батареек поступает в секцию электронного управляющего модуля, а дальше в запальную горелку, где образуется искра;
• Вместе с тем шток отжимает механический газовый клапан и газ начинает поступать в систему розжига и горелку. При этом также срабатывает дополнительный электромагнитный клапан, который тоже обеспечивает свободный проход газа;

Запальник обеспечивает розжиг газовой горелки

• При появлении искры газ зажигается в запальнике, после чего загорается основная горелка. При этом датчик наличия пламени подает сигнал на управляющий блок, в результате чего отключается свеча зажигания, вырабатывающая искру;
• При выключении горячей воды давление в двух камерах редуктора выравнивается, в результате чего шток отжимается. Соответственно срабатывают газовые клапана, и подача газа на горелку резко прекращается.

В современных колонках также имеется датчик температуры воды. Когда вода нагревается выше заданной температуры он подает сигнал на блок управления, который в свою очередь перекрывает систему подачи газа. Когда вода остывает, датчик опять срабатывает, и происходит розжиг горелки.

В более простых моделях многие датчики отсутствуют, но в любом случае подача газа открывается только после того, как давление воды в одной из камер редуктора повышается. Поэтому при недостаточном давлении воды колонка не включится.

Принцип пьезорозжига основан на преобразовании механической энергии в электрический разряд, который зажигает запальник

Способ розжига. В настоящее время существуют следующие виды розжига колонок:

Ручные. В этом случае для розжига нужно провернуть ручку колонки до упора, не нажимая на нее, после чего своими руками зажечь запальник, к примеру, при помощи спичек. После розжига запальника нужно надавить на ручку и повернуть ее по часовой стрелке, чтобы включить подачу газа на горелку. При этом запальник зажжет горелку;

Львовская колонка с пьезорозжигом

С пьезорозжигом. В таких колонках, как и в ручных, вначале подается газ на запальник. Чтобы разжечь его, нужно нажать на специальную кнопку, в результате чего появится искра. После розжига запальника можно открывать подачу газа на горелку. В течение дня запальник можно не тушить, соответственно, при последующем включении колонки нажимать на кнопку не надо.

Колонка Оазис с автоматической системой розжига

Автоматические. Принцип работы автоматических систем розжига мы рассмотрели выше. Такие колонки самые удобные в использовании, однако, цена на них наиболее высокая. Вот, собственно, и вся информация о том, как работает газовая колонка, которой я хотел с вами поделиться.

При падении напора горячей воды нужно разобрать и почистить редуктор
