Как подобрать узо и автомат по мощности

Схема подключения стиральной машины к системе электропитания

Для стиральной машины лучше будет провести проводку, которая запитана непосредственно от электрораспределительного щитка. УЗО устанавливается в удобном для использования месте, но лучше за пределами ванной комнаты. Розетка подключается к электросети только после устройства защитного отключения.

Что нельзя делать при подключении стиральной машины:

• Замыкать корпус стиральной машины с металлическими водопроводными трубами или системой отопления (другими словами нельзя занулять);
• Замыкать заземляющий и нулевой контакты в розетке – это будет приводить к срабатыванию УЗО.

1. Малая нагрузочная способность сети вызывает резкие скачки напряжения при коммутациях мощного оборудования. Машинка, меняя режимы работы, вызывает срабатывание защиты. Чтобы устранить такую проблему, рекомендуется использовать стабилизатор напряжения.
2. Элементы защитной системы неверно коммутированы. Самая распространенная ошибка пользователей — неправильное подключение фазы и нулевого провода.
3. Сделан неверный выбор оборудования по мощности или другим параметрам сети. Например, номинал дифавтомата или УЗО не позволяет работу с машинкой.
4. В кабеле подключения машины или линии проводки происходит замыкание из-за повреждения или нарушения параметров (истощения, растрескивания) изоляции. Токи утечки или режим КЗ приводит к срабатыванию защиты.
5. Одно или несколько устройств комплекса защиты неработоспособны или действуют неверно.
6. В инженерных цепях стиралки возникают нештатные режимы работы. Например, превышение потребления тока из-за неисправностей нагревателя, ошибок управляющего блока электроники, замыкание обмоток двигателя.

Предлагаем ознакомиться Чем отмывать варочную поверхность

Самой опасной ситуацией, которая часто игнорируется потребителями, является физическое превышение показателей тока утечки номиналу УЗО. Защита срабатывает совершенно правильно. Но владельца это не устраивает.

Вместо того, чтобы устранить проблему в виде намокания токоведущих частей с поврежденной изоляцией, пользователь устанавливает УЗО с большим номиналом срабатывания или совсем убирает узел контроля. Делать этого не стоит ни в коем случае. Если происходит срабатывание защиты, нужно тщательно анализировать причины и устранять проблемные места.

Обязательно (!) устанавливайте дифавтомат для бойлера

Для этого есть ряд причин:

1. Стальной бак корпуса — отличный проводник тока;
2. Вода тоже проводник;
3. Магниевый анод (металлический штырь с нанесенным на него слоем в 10-15 мм магниевого сплава) — защищает внутреннюю часть бойлера от коррозии, но улучшает проводимость тока;
4. Накопление статического электричества;
5. При длительном сроке эксплуатации может возникать коррозия, которая часто становится причиной утечки дифференциального тока.

Поэтому устанавливайте бойлер в недоступном для детей месте — не нужно лишний раз прикасаться к корпусу или вводить настройки. Следите за правильно выполненным заземлением и установкой дифференциального автомата, который защитит от «ударов» электрическим током, предотвратит пожар и защитит оборудование от короткого замыкания.

Для чего оно нужно

Основное требование при установке УЗО на стиральную технику

Прежде чем рассказать о том, для чего необходимо УЗО, определимся с теми устройствами защиты электрических цепей, которые необходимо иметь в каждом доме. Непосвященные в основы электрики люди могут путать УЗО с автоматическим выключателем, который еще по-простому называется автоматом. Этот выключатель является аналогом хорошо всем известной электрической пробки с плавкой ставкой, которая перегорала в случае превышения током определенного значения. Однако в отличие от пробки, этот прибор многоразового использования и после того как он срабатывает, при включении тумблера снова готово к работе.

Обычно этот автоматический выключатель выбивает подачу тока при коротких замыканиях, которые чаще всего происходят при нарушении целостности изоляции в проводке и замыкании нуля и фазы. Таким образом, когда автомат срабатывает, происходит защита проводки или электрической начинки бытовых приборов от повреждения и выгорания, а жилого помещения от возможного пожара. Бытовые автоматы для жилых помещений с множеством электробытовых приборов должны быть рассчитаны на ток не менее 16 ампер. Если же в квартире имеются электрическая плита, посудомоечная и стиральная машина, электрический водонагреватель и другая техника с большим энергопотреблением, то может потребоваться автоматический выключатель на 25 ампер и более.

Схема пуско-наладки стиральной машины

Рассмотрим типичный случай со стиральной машиной при включении ее в обычную однофазную сеть без заземления. Представим, что по одной из причин (от старости, износа или механического воздействия) на каком-то фазном проводнике произошло повреждение изоляции, в результате чего фазное напряжение попало на металлический корпус стиральной машины. На работе стиральной машины по выполнению стирки это никак не отразится и ее поведение не вызовет никаких подозрений. Но, если человек случайно коснется одновременно ее металлического корпуса и любого токопроводящего предмета имеющего выход на заземление, например, водопроводного смесителя или батареи отопления, может произойти поражение электрическим током.

В лучшем случае человек испытает неприятные ощущения, укус током. В худшем не исключена остановка сердцем. Токи, протекающие при этом через тело, будут достаточно малы и не достигают той величины, при которых выбивает автомат защиты. Ведь для смертельного поражения человека током достаточно его величины в 50 мА, а автоматы защиты рассчитаны на ток в 16 и более ампер. Чтобы избежать таких случаев, необходимо поставить УЗО.

Нельзя подключить УЗО без дифавтомата

УЗО включается последовательно в одну цепь с потребителем (микроволновой печь, стиральной машиной и так далее) и измеряет разницу величину тока, на входе и на выходе. В идеальном случае эта разница должна быть равна нулю. Другими словами, сколько тока зашло, столько и вышло. По этой причине эти устройства еще называют дифференциальным автоматом. Название происходит от английского глагола Difference, что означает разница, отличие. Если же обнаруживается разница, значит, есть ток утечки.

Когда величина тока утечки достигает значения, на срабатывание которой рассчитано УЗО, оно выбивает подачу тока за доли секунды, исключая смертельное поражение человека. Для человека опасны токи величиной более 50 мА, о чем говорилось выше. Поэтому для защиты жизни используют устройства с током утечки не более 30 мА.

Вернемся к вышеупомянутому случаю со стиральной машиной, включенной в обычную однофазную сеть без заземления. При касании человеком корпуса такой машины, находящегося под напряжением в результате пробоя изоляции, устройство отключит ее от сети при обнаружении тока утечки, проходящего через тело человека.

Совсем по-другому будет обстоять дело в том случае, если имеется цепь заземления. При возникновении пробоя напряжения на корпус стиральной машины, ток будет идти по цепи фаза-земля. Поэтому УЗО сразу выбивает цепь питания, обеспечивая тем самым безопасность.

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
2. Подача питающего напряжения в нижней части устройства — приводит к потере работоспособности прибора.
3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.
   Правила подключения УЗО должен знать каждый электрик

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки.

Модули, полюсы, фазы.

Эти понятия часто путают. Давайте так.

• Фазность — это для какой системы предназначен дифавтомат. Тут всего два варианта — 1 фаза (бытовые) и 3 фазы.
• Полюсность — это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
• Количество модулей — это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).

Если Вы выбираете дифавтомат для квартиры — на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.

https://youtube.com/watch?v=s-V9hycWgvs

Принцип работы автомата

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

• пластикового корпуса;
• трансформатора тока;
• электромагнитного реле;
• расцепителя тока;
• механизма производящего самотестирование;
• в новых приборах дополнительно имеются электромагнитные отсечки.

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство – дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Подобная ситуация возможна при скачках напряжения, попадании влаги на оголенные провода. При срабатывании защиты менять ее нет необходимости. Главным отличием УЗО для стиральной машины считается то, что оно предназначается для неоднократного применения.

Как определить количество автоматов?

Сколько автоматов можно подключить к одному УЗО? Это зависит от того, какой автомат выбирают. Расчет количества зависит от максимально допустимого тока нагрузки и амперов отключения.

В ПУЭ указано, что соотношение УЗО/выключатели составляет один к одному или один к двум.

Поэтому на один автомат в зависимости от того, на сколько ампер он рассчитан, может приходиться 6А, 10А или 25А.

Для соблюдения нагрузки на прибор можно установить:

• 1 шт – на 25А;
• 2 шт – на 10А;
• 4 шт – на 6А.

Зачастую возникает еще один вопрос – сколько розеток можно подключить к одному аппарату?

Любое количество розеток можно подключить к одному устройству при условии, что в них не будут одновременно включать недопустимое количество электроприборов.

Как правило, отдельные автоматы устанавливают на стиральную машину и духовой шкаф.

На сколько ампер ставить выключатели? Для розеточной группы будет достаточно 16А, для освещения подойдут варианты в 10А.

https://youtube.com/watch?v=3oTv5fbst6g

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Отдельный автомат для стиральной машины

В стандартном исполнении устройство имеет корпус из пластикового материала, трансформатора, реле, расцепителя, механизма самотестирования. Новые приборы в качестве дополнения снабжены электромагнитными отсечками.

В обычном состоянии сети релейное устройство не работает, но когда на проводку оказывается нагрузка повышенного характера, встроенный аппарат в принудительном порядке разорвет цепь, обесточив ее.

Обеспечить общую домашнюю сеть УЗО — это необходимая мера для современного мира. Но зачем ставить отдельный автомат на стиральную машину? На сленге специалистов, каждое бытовое устройство именуется потребителем. Ваша стиральная машина выступает в роли очень мощного потребителя, создающего сильную нагрузку на электросеть. Учитывая все это, электрики рекомендуют провести для машинки отдельные электрические провода, и защитить эту цепь, поставив подходящее УЗО.

Предлагаем ознакомиться: Почему стиральная машина не откачивает воду

Потребители вроде телевизора или ноутбука не нуждаются в такого рода защите. Работая в штатном режиме, они практически не оказывают нагрузку на сеть, затрачивая небольшое количество энергии. Говоря же о стиральной машине, стоит заметить, что она часто используется во влажных помещениях, где риск возникновения замыкания довольно высок.

Сегодня рынок электрических приборов может предоставить широкий выбор самых разнообразных автоматов. На само деле, классическое УЗО уже давно устарело и не может защитить проводку от всех видов аварий

Для обеспечения защиты высокого класса, специалисты рекомендуют обратить внимание на такое устройство, как дифавтомат

Дифавтомат – инновационный прибор, сочетающий в себе функции устройства защитного отключения и противопожарного выключателя.

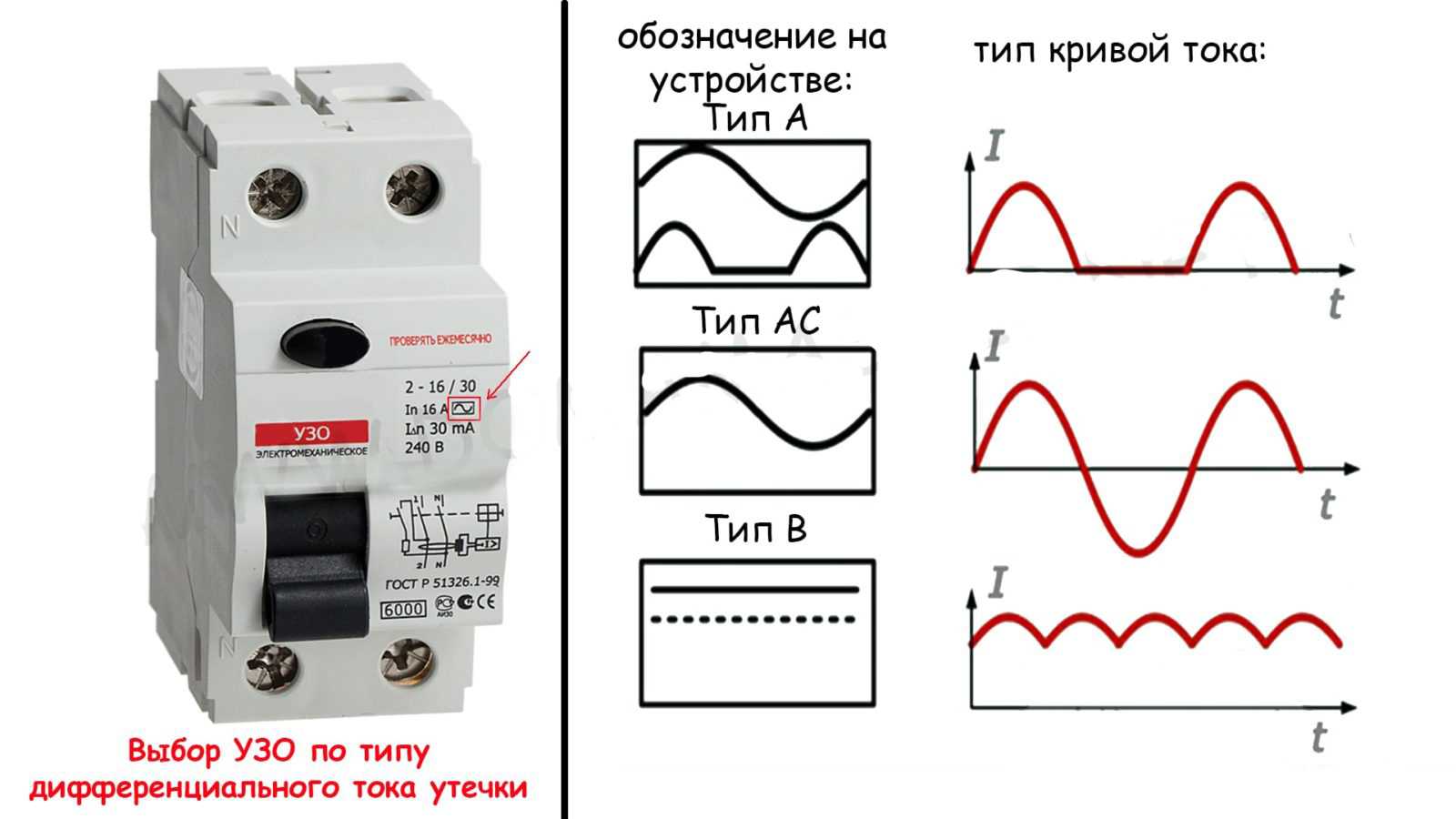

Критерии выбора УЗО

Выше мы рассмотрели, какие типы и виды УЗО бывают, и убедились в необходимости их использования. На вопрос, какое УЗО выбрать для вашего дома и как подобрать этот действительно нужный прибор, лучше помогут ответить специалисты. При строительстве нового дома либо при капитальном ремонте квартиры нужно разработать проект всего электроснабжения помещения. Во время процесса ремонта возникает много технических нюансов, с ними под силу справиться лишь опытные инженеры-электрики. Именно они помогут вам правильно выбрать подходящее устройство защитного отключения для вашего дома.

Если в вашей квартире не установлено реле напряжения, то вы можете быть подвержены скачкам напряжения сети. В розетке вместо 220 Вольт может резко появиться 300 Вольт. Такие перепады напряжения очень опасны для электронного УЗО. Ведь из-за таких скачков может выйти из рабочего строя его электронная плата. Вы можете и не знать, что внутреннее устройство вышло из строя. Поэтому особо рекомендуется выполнять периодическую проверку работоспособности УЗО. Для этого существует функция «Тест» на корпусе устройства, лучше это делать раз в месяц.

УЗО различных производителей

Также не мешает обратить внимание на выбор производителя УЗО. Рассмотрим лучшие европейские фирмы производители данных приборов:

• ABB;
• Legrand;
• Siemens;
• Schneider electric;
• Moeller;
• AEG.

Но уже существует вполне приличная альтернатива среди отечественных производителей:

• DEKraft;
• КЭАЗ;
• ИЕК;
• Контактор.

Исходя из этого рейтинга, вы можете сами изучить отзывы на различных сайтах, чтобы определиться с производителем автоматического автомата для дома.

Также выбор зависит, куда вы будете устанавливать данное устройство – в частный дом или квартиру. Напряжение, протяжённость и количество подключённой бытовой техники, требует особого внимания при подключении УЗО.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Самая важная характеристика, влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки.

Согласно  ПУЭ 7 (правила устройства электроустановок),  безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

16A х 3шт = 48А,

получившаяся нагрузка умножается на 0.4 мА:

48А х 0,4мА=19.2мА

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

19.2+2=21.2 мА

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше.Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную  утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.
