Обзор и преимущества газового котла иммергаз eolo star 24 3 2020 год

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате. Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки»)

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки»).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы. Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

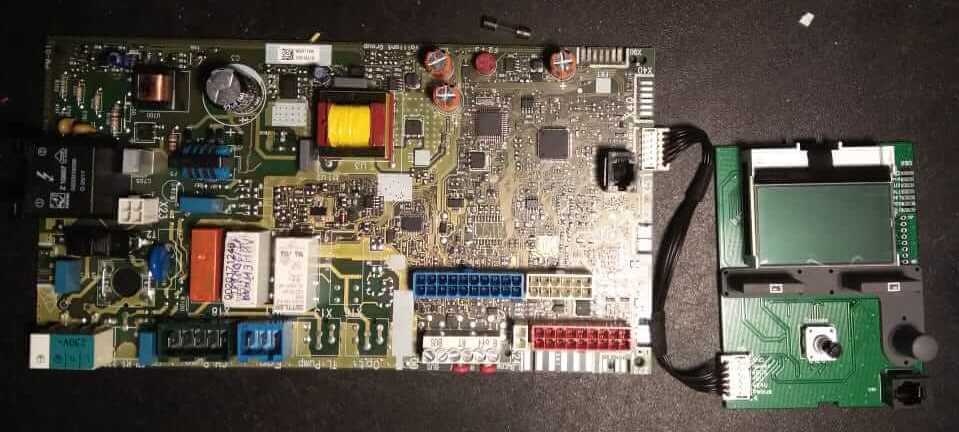

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Подключение

Диаметр коаксиального дымохода60/100 ммПодключение раздельного дымохода (диаметр 80 мм)да Размеры (ШхВхГ)440x756x240 ммВес29 кгПеред покупкой уточняйте технические характеристики и комплектацию у продавца <хедер>

Производители

102ЭВАН
99Лемакс
75Protherm
72MORA-TOP
67Baxi
50Navien
44ZOTA
40Buderus
40Ariston
28Vaillant
28Viessmann
26Kentatsu
26Kiturami
25Теплодар
24Печкин
24ЖМЗ
23Ferroli
23Bosch
19Electrolux
17Oasis
14Боринское
14Haier
13Beretta
12РусНИТ
12Wattek
11Siberia
10Конорд
10Stropuva
10Теплотех
9Immergas
9Очаг
9Kospel
9Электромаш
8Wespe Heizung
8Leberg
8Rinnai
8Arderia
8Savitr
7Roda
7НМК
7Урал-Микма-Терм
6Daewoo
6Ростовгазоаппарат
6Дзензелевский котлостроительный завод
6Zerten
6Master Gas
6Federica Bugatti
6Мистер Хит
6Каракан
5Elsotherm
5Элвин
5Wolf
5Rilano
5ТРАЯН
5Sirius
5Мимакс
5Koreastar
5FACI
5Рэко
5Mizudo
4Sime
4Буржуй-К
4ATON
4Viadrus
4BaltGaz
4Alphatherm
4Fondital
4Tiberis
4Stoker
4Bauertherm
4Гейзер
4Dozatech
4Neva Lux
4Интоис
3Сатурн-тепло
3Rugas
3Территория тепла
3Thermotrust
3Baltur
3Галан
3De Dietrich
3Olympia
3УралПром
3STOUT
3TMF
3Сигнал-Теплотехника
3Electrovel
2Unilux
2Макси-быт
2MOST
2Atmos
2Северянин
2Kostrzewa
2Пеллетрон
2Кебер
2Lavoro
2Термофор
2Thermona
2ROC
2Chaffoteaux
2Burnit
2Alpine Air
2Froling
2Жарсталь
2Gazlux
2Сибирский мастер
2GREIVARI
2ЭРДО
2КАЗ
2VIRA
2Nova Florida
2Яик
2МОЗЫРЬСЕЛЬМАШ
2Unical
2HydroSta
2Tenko
2SAKOVICH
2Lavoro Eco
2Ресурс
1Селтик-Рус
1Innovita
1Verpat
1Pereko
1Atem
1Metal-Fach
1Parpol
1Везувий
1ТермоСтайл
1Flames
1КОСТЁР
1Heiztechnik
1Alpenhoff
1ТЕПЛОВЪ
1Italtherm
1Royal Thermo
1BIASI
1Thermex

Когда использовать одноконтурный котел

Одноконтурный котел работает только для нужд центрального отопления. Если он дополнительно оборудован водонагревателем, он обеспечивает жителей ГВС.

Принимая во внимание стоимость установки котлов обоих типов, стоит отметить, что меньшие затраты будут сопровождать установку в домашнем хозяйстве двухконтурной модели, которая, следовательно, превосходит одноконтурный котел.

Отдельный вопрос, который следует учитывать при выборе прибора, — это комфортность использования горячей воды сразу после включения крана сантехники или кухни. В этом случае намного эффективнее одноконтурный котел.

Преимущества и недостатки котлов «Иммергаз»

Плюсы

Компактность. Настенный аппарат всегда занимает меньше места, чем напольный. Не нуждается в отдельном помещении. Он легко умещается на кухне или в комнате, отвечающей требованиям к помещениям, в которых устанавливается газовое оборудование.
Многофункциональность. Итальянские аппараты способны функционировать автономно, не требуя регулярного вмешательства пользователя, они полностью контролируют свою работу.
Высокое качество сборки, узлов, материалов.
Минимальный шум при работе.
Наличие сервисного обслуживания в регионах.
Положительные отзывы экспертов.

Минусы

Стоимость. Оборудование, собранное на заводах Италии, стоит достаточно дорого.
Дороговизна запчастей. Многие узлы и детали нужно заказывать и ожидать доставки.
Неудобное управление — нажимая кнопки, приходится прилагать усилия.
Реакция на скачки напряжения в электросети. Необходимость покупки стабилизатора напряжения.
Отсутствие дымохода в комплекте, его покупают дополнительно.

Что в них особенного

Продукция «Иммергаза» стоит недешево, но если соотнести позиции в формуле «цена – качество» — это именно тот вариант, который нужен многим. Производитель предлагает:

Одноконтурные и двухконтурные версии.
Одноконтурные с встроенным бойлером 40/60 л.
Классические и конденсационные.
С открытой (атмосферные) и закрытой (турбированные) топкой.

Конденсационные аппараты отпугивают высокими ценами. Газ в РФ стоит дешево, а главный плюс конденсационных версий — высокий КПД. Экономия топлива в 20–30% слабо привлекает наших покупателей, поэтому мало кто готов переплачивать за газовый котел. А вот в Европе, где газ дороже на сотни процентов, «конденсатники» весьма популярны.

Устройство

Особенности конструкции:

Все модификации оснащены циркуляционными насосами Grundfos (Дания) — они обеспечивают движение теплоносителя, и газовым клапаном SIT (Италия).
Подводящие трубы (газ и вода) медные.
Имеется расширительная емкость на 6 л.
Оснащены цифровым экраном, отображающим установленные настройки — пользователь может следить за температурой, давлением, режимом «зима/лето». На нем также , извещающие пользователя о неисправностях.
У всех модификаций есть температурные датчики NTS, датчики тяги и защиты от перегревания.
При желании подключается выносной термостат, простой механический или «интеллектуальный», позволяющий запрограммировать режим работы на неделю вперед.

Все модели оборудованы:

антиблокировкой насоса;
антиблокировкой трехходового клапана;
защитой от замерзания.

Как промыть теплообменник

Котлы Beretta оснащены либо раздельными, либо битермическими (совмещенными) теплообменниками. В первом случае промывка дает больший эффект, второй тип теплообменников плохо поддается промывке из-за особенностей конструкции.

Существует два способа промывки:

Механический. Требует отсоединения теплообменника от котла. Результаты такой промывки не отличаются особым успехом, поскольку очистить внутренние поверхности механическим способом крайне сложно.
Химический. Не требует демонтажа теплообменника, но производится с помощью специального устройства. Обладает достаточно высокой эффективностью, способен устранить накипь и продлить срок службы узла.

Для промывки используются специальные реагенты, растворяющие накипь и выводящие ее из внутренней полости трубок теплообменника. Процедуру следует производить каждые 2-3 года, в зависимости от качества воды. Для выполнения работ надо приглашать специалиста из сервисного центра.

Выбор и эксплуатация котла Иммергаз

Весь модельный ряд оборудования Иммергаз имеет хорошие технические характеристики, особенно касающиеся экономичности и производительности

При выборе в первую очередь необходимо обращать внимание на следующие моменты:

Количество контуров — 2-х контурные отопительные котлы способны одновременно нагревать теплоноситель и воду для использования в бытовых целях. Одноконтурные используются исключительно для отопления дома.Подключение бойлера косвенного нагрева к оборудованию с одним контуром бывает оправдано при большой потребности в горячей воде, когда не удается одновременно нагреть достаточное количество жидкости для обеспечения насущных бытовых потребностей с помощью 2-х контурного оборудования.

Теплообменник — наиболее практичны котлы сразу с двумя теплообменниками основным и пластинчатым. Практика показывает, что такая конструкция позволяет быстрее нагревать воду, снижая расход газа. Устройство пластинчатого теплообменника позволяет достичь равномерного прогрева воды и избежать перегрева.

Расчет мощности — можно приблизительно высчитать необходимую производительность, рассчитав, что на каждый кВт котла приходится 10 кв. м. отапливаемой площади.

Автоматика — регулировка котла Иммергаз не требует особых знаний и умений. Вся информация о настройках поступает на дисплей контроллера. Там указывается давление в котле, вырабатываемая мощность, температура теплоносителя. Также поступают вся информация о сбоях в работе системы.

Обвязка котла не требует подключения дополнительных устройств (при условии работы на природном газе). В самом корпусе предусмотрены выводы под несколько контуров отопления. Одновременно можно подключить систему теплый пол, которая будет работать вместе с центральным отоплением дома. Расширительный бак и циркуляционное оборудование уже вмонтировано в конструкцию.

Котлы Иммергаз хорошая замена старым агрегатам. Единственный минус, который несколько ограничивает популярность станций, это чувствительность платы автоматики к перепадам напряжения в сети. Замена сгоревшей микросхемы обходится приблизительно в треть от стоимости всего котла. А доставка в отдаленные регионы РФ может затянуться на несколько месяцев. В остальном котлы Immergas качественное надежное и экономичное оборудование с длительным сроком эксплуатации.

Газовые котлы фирмы Immergas

Компания Иммергаз (Immergas) основана в Италии более 50 лет назад. За время своей деятельности фирма разработала множество моделей газовых котлов, отличающихся компактностью, производительностью и высокой эффективностью.

За основу взяты наиболее удачные современные конструкции, в которые были внесены собственные поправки, усилены некоторые детали, повышена прочность и работоспособность наиболее ответственных узлов.

В результате получен ряд модельных линеек, способных функционировать в сложных условиях и выполнять поставленные задачи при нестабильном электропитании, подаче газа и воды.

Особенности марки и ассортиментный ряд

Сборка настенных газовых котлов Иммергаз происходит на нескольких заводах: главное производство находится на итальянской территории, дополнительное – на словацкой, где и собирают технику. Информацию об этом можно прочесть на официальном сайте производителя.

Сейчас в западноевропейских странах разрешается ставить лишь конденсационные агрегаты, потому многие фирмы из-за этой особенности перенесли производство собственных традиционных котлов в Словакию.

Рынок России предлагает следующие устройства этого бренда:

конденсационные;
классические.

Первая разновидность котлов не получила распространения среди российского покупателя из-за собственной высокой стоимости и дешёвого газа в нашей стране. Потому что, как известно, главное достоинство конденсационных агрегатов кроется как раз в экономии природного газа на 20-30%, а на европейской территории он намного дороже, чем в России. Потому в нашем случае лучше рассматривать классические газовые котлы Immergas, что подразделяются на:

агрегаты с одним контуром (только под отопление);
с двумя контурами (отопление и нагрев горячей воды);
с одним контуром + встроенный бойлер на 45 либо 60 литров.

Одноконтурные котлы от газа линеек Eolo Mini X 3E и Nike Mini X 3E предназначены только для оснащения теплом помещений, но цена на них не на много ниже, чем на 2-контурные, потому большей популярностью пользуются именно двухконтурные газовые котлы Иммергаз, которые сочетают в себе достоинства обогревательного котла и нагревательной колонки. Все модели с одним контуром могут подключаться к бойлеру косвенного нагрева с целью подогрева воды для бытовых нужд.

Газовый котел IMMERGAS EOLO STAR 24 4E

Техника производителя выпускается также:

С камерой сжигания закрытого типа (турбоагрегаты с принудительной вентиляцией).
С камерой открытого типа (естественная тяга).

Газовый котёл Immergas с закрытой камерой сжигания «Eolo» производится в таких вариантах:

линейка «Мини» с двумя тепловыми обменниками для обогрева и подогрева жидкости;
линейка «Стар» только с битермическим тепловым обменником на два контура.

Агрегаты с открытой камерой сжигания выпускаются с маркировкой «Nike»:

серия «Мини» 24 Е с парой раздельных тепловых обменников и мощностью 24 кВт;
серия «Стар» 24 3R с биотермическим теплообменником из меди и такой же мощностной характеристикой.

Газовый котёл Иммергаз NIKE Mini 24 Е: технические характеристики
Мощность отопления, кВт	24
Рекомендуемая площадь, м²	240
Расход природного газа, м³/час	2.77
Расход сжиженного газа, кг/час	2.03
Коэффициент полезного действия, %	91
Потребляемая мощность, кВт/ч	0.1
Высота, см	78.5
Ширина, см	44
Глубина, см	24
Вес, кг	25.5
Диаметр дымохода, мм	130
Объём расширительного бака, л	4

Газовый котёл Иммергаз NIKE Star 24 3R: технические характеристики
Мощность отопления, кВт	24
Рекомендуемая площадь, м²	240
Расход природного газа, м³/час	2.7
Расход сжиженного газа, кг/час	1.98
Коэффициент полезного действия, %	93
Потребляемая мощность, кВт/ч	0.1
Высота, см	75
Ширина, см	44
Глубина, см	24
Вес, кг	30

Все двухконтурные настенные газовые котлы Иммергаз могут модифицироваться. Для работы на баллонном газе требуется установить особые форсунки (покупаются отдельно).

Также будет справедливым упомянуть напольные агрегаты серии Hercules итальянского производителя. Модель имеет конденсационный модуль для большей производительности (максимальная – 32 кВт). При всём котёл отличается экономичным топливным расходом, поэтому оборудование окупится владельцу уже через 2-3 сезона отопления. При желании дополнительно приобретается:

накопительный бойлер косвенного нагрева;
комнатные термостаты, датчики, которые считывают температуру в атмосфере и настраивают соответствующим образом работу агрегата.

Ремонт и эксплуатация

Во многих модификациях котлов есть ЖК экран, на нем всегда отображаются коды ошибок, если они случились. Коды можно быстро расшифровать, всего лишь просмотрев инструкцию, приложенную к определенному газовому агрегату.

Код неисправности 16, которая означает, что не включается вентилятор, обозначает, что оборвана цепь. Для ремонта своими руками необходимо произвести диагностику вентилятора, последующий ремонт цепи, обычную подтяжку контактов, и тогда все возникшие проблемы с котлом будут решены.

Для этого нужно нажать клавишу Reset. Такое происходит после долгого простоя оборудования. Осталось лишь спустить лишний воздух из системы и запустить повторный розжиг.

Если вам нужно переключить на летний режим свой котел, то нажмите на клавишу с изображением зонтика и установите для себя наиболее комфортную температуру. Если внезапно стало прохладно и есть нужда в отоплении, то просто включите зимний режим – значок со снеговиком. И также подберите нужную температуру теплоносителя.

Видео-обзор газового котла Immergas, смотрите в следующем видеоролике.

Обзор модельного ряда

Устройства Immergas имеют большое разнообразие модельного ряда. Здесь можно встретить образцы с одним и двумя контурами, устройства конденсационного типа и конвекционного, а также компактные напольные и настенные агрегаты. Вы сможете просмотреть более 10 серий, которые будут отличаться друг от друга характеристиками, типами монтажа и принципом эксплуатации. Во все серии включены модели с различными мощностями и производительностью.

Рассмотрим наиболее востребованные среди покупателей модели.

Навесной агрегат Immergas Mini — компактного вида изделие с привлекательными параметрами. Подходит для обогрева зданий до 220 м2. Панелью для управления изделием является ЖК экран с большими кнопками. Присутствует горелка, которая будет работать даже при существенном падении давления топлива. В обычном комплекте есть система автоматической диагностики, специальный циркуляционный насос и бачок расширения. Скорость нагревания – 11,7 литра в минуту.
Итальянские настенные изделия с двумя контурами Immergas Star включают в свой состав битермический теплообменник, который одновременно будет согревать воду для системы отопления и отдельно для ГВС. Контроль над изделием будет осуществляться при помощи микропроцессора. Хозяин жилища будет получать всю информацию о реальном состоянии прибора и его вероятных поломках. Процесс нагревания продолжится даже при уменьшении давления топлива до 3 мБар. Можно подключить датчик считывания внешней температуры, чтобы точно отрегулировать нагрев жилища в зависимости от уличной погоды.

Настенные изделия Immergas Maior. Главным отличием от всех остальных моделей здесь считается система, которая позволяет мгновенно подогревать воду для любой хозяйственной необходимости. В конструкции присутствует раздельный теплообменник, есть расширительный бачок на 6,8 литра и встроенное оборудование, которое позволяет подбирать скорость и режимы эксплуатации насоса. Все имеющиеся настройки отражаются на ЖК экране. Также присутствует возможность подключиться к солнечным батареям.
Навесные газовые устройства Immergas Victrix предлагают наименьшее потребление топлива по сравнению с обычными котлами (примерно на 35%). Они имеют конденсационные стальные модули. Экономия газа достигается из-за уникальной конструкции встроенного клапана с автоматикой. Благодаря использованию новейших композитных металлов специалистам компании удалось уменьшить вес котла почти на 10% без снижения его прочности и долговечности. Камера топки имеет закрытый тип. Наибольшая температура при нагреве – 85 градусов. Скорость при подогреве воды – 13 литров в минуту. Коаксиальная труба для дымохода покупается отдельно.

Отдельно можно упомянуть изделия напольного типа Immergas из популярной серии Hercules. Эти модели дополнены конденсационными модулями для увеличения работоспособности. Наибольшая мощность – 32 кВт. Агрегат экономно расходует газ, что полностью окупит его покупку и монтаж за 2–3 холодных сезона. Если это необходимо, можно отдельно доукомплектовать агрегат следующим оборудованием: бойлером с накопительным эффектом, комнатными регуляторами температуры и специальными датчиками, которые определяют температуру воздуха и корректируют работу отопительных изделий.
Агрегат Immergas Mini Nike X 24 3 – это котел, имеющий мощность 23,8 кВт. Его главные черты – компактность и небольшой вес (всего 25,5 кг). Здесь есть электромодуляция пламени, автоматическая диагностика, множество систем защиты аппарата, а также обвязка встроенного типа. Объем бака – 4 литра. Есть возможность подключить удобную систему ДУ. Котел с одним контуром, но производитель разрешает подключить к нему накопительный бойлер. Самая большая температура может составить +85 градусов.

Прибор Immergas Major Eolo 28 4. Компания производит очень стильные отопительные конструкции. Эта модель имеет двухконтурную схему с конвекционным принципом эксплуатации. Мощность изделия составляет 28 кВт, с нагрузкой – до 29,7 кВт. Камера сгорания имеет закрытый тип, для нее будет необходим коаксиальный дымоход. Это настенная конструкция, которую можно перенастроить и на потребление сжиженного газа.
Котел Immergas Ares 22 R. Это изделие отличается самой простой конструкцией. Камера сгорания в нем открытого типа. Нагревание воды происходит в теплообменнике из чугуна. Мощность данного прибора – 25 кВт. КПД при самой большой нагрузке будет достигать 88%. Для подогрева воды можно также использовать внешний бойлер. Электромощность, что будет потребляться, составит всего 16 Вт.

Устройство

Конструкция газовых котлов Immergas мало отличается от общей схемы работы современных отопительных установок.

Основными элементами являются горелка и первичный теплообменник, которые, взаимодействуя, нагревают теплоноситель (ОВ).

Горячая жидкость выходит из него и сразу попадает во вторичный пластинчатый теплообменник, в котором происходит подготовка горячей воды (ГВС).

После этого теплоноситель поступает в трехходовой кран, где получает заданную настройками температуру и выводится в отопительный контур.

Перемещение ОВ происходит под действием циркуляционного насоса, а подача воздуха и вывод дыма — турбовентилятора.

Контроль за работой всех систем котла производит плата управления, оснащеннаясистемой датчиков (самодиагностика).

Они непрерывно следят за состоянием ключевых деталей и узлов, немедленно оповещая владельца о появлении сбоев или отказов.

Технические характеристики

Рассмотрим технические параметры газовых агрегатов фирмы Immergas:

Характеристики	Значения
Тип котла	Газовый отопительный
Тип теплопередачи	Конвекционный или конденсационный
Тип установки	Напольный или настенный
Вид топлива	Природный, опционально — сжиженный газ
Функции	Отопление, подача ГВС
Тип камеры сгорания	Атмосферная или турбированная
Тепловая мощность	18-120 кВт
КПД	89 -107%
Расход газа при максимальной мощности котла	12,07 м3/ч
Температура теплоносителя	35-85°
Температура ГВС	30-60°
Диаметр коаксиального дымохода	250-310 мм
Длина дымохода	330-800 мм
Давление воды в системе ном/макс	1,5/2 Бар
Электропитание	220 В 50 Гц
