Как рассчитать оптимальную мощность газового котла

Общие сведения по результатам расчетов

• О бщий тепловой поток – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
• Т епловой поток по направлению вверх – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
• Т епловой поток по направлению вниз – Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
• С уммарный удельный тепловой поток – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
• С уммарный тепловой поток на погонный метр – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
• С редняя температура теплоносителя – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
• М аксимальная температура пола – Максимальная температура поверхности пола по оси нагревательного элемента.
• М инимальная температура пола – Минимальная температура поверхности пола по оси между трубами ТП.
• С редняя температура пола – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
• Д лина трубы – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
• Т епловая нагрузка на трубу – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
• Р асход теплоносителя – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
• С корость движения теплоносителя – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Л инейные потери давления – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
• О бщий объем теплоносителя – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Понятие коэффициента рассеивания

Такое понятие вводится, чтобы охарактеризовать качество теплоизоляции дома в целом:

• дом, построенный с применением совершенных материалов, с качественно утепленными поверхностями, многокамерными стеклопакетами и управляемой вентиляцией:0,6-0,9;
• дом из обычных материалов достаточной толщины (бревно диаметром 25 см или кладка в два кирпича), с теплоизолированными стенами и перекрытиями, качественным остеклением:1,0-1,9;
• постройка с тонкими стенами (кладка в один кирпич или брус 10-15см), без дополнительной теплоизоляции, с обычными окнами: 2,0-2,9
• постройка временного типа без теплоизоляции, из профлиста или горбыля: 3,0-4,0

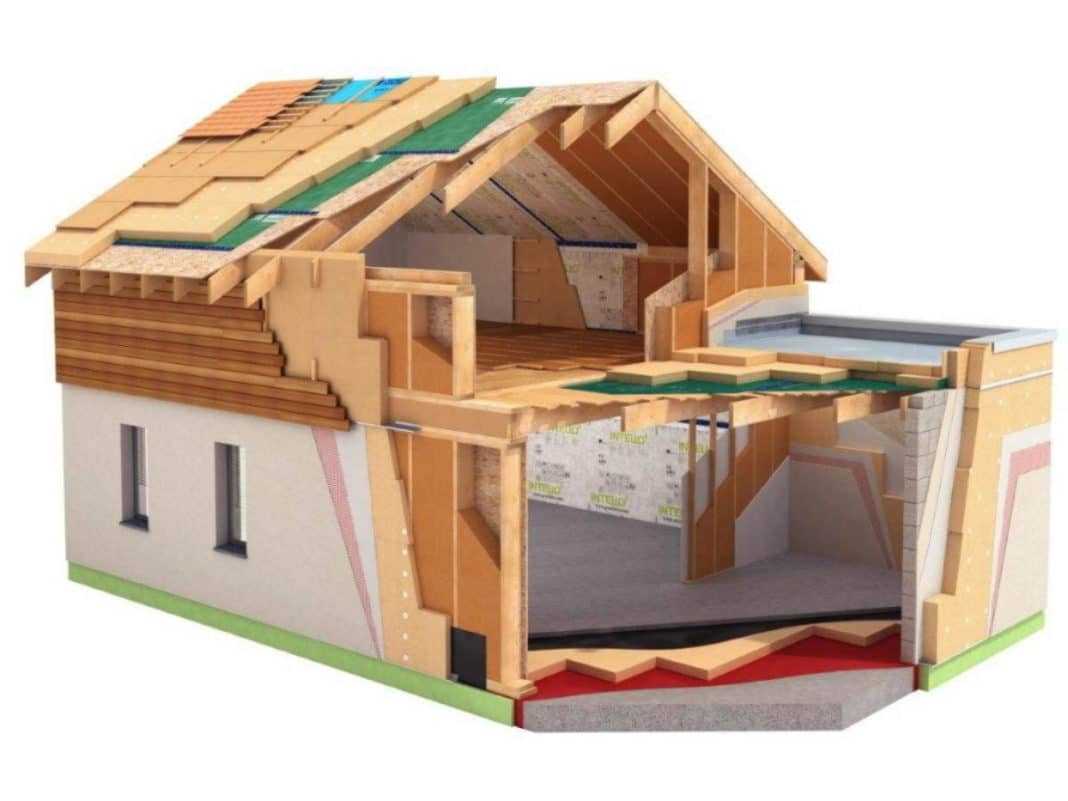

Теплоизолированный дом требует котла с меньше мощностью

Потребляемая мощность котла, определенная в ходе расчетной оценки, умножается на этот поправочный коэффициент. Для хорошо теплоизолированного и оборудованного дома ее получится снизить, а для временной постройки она увеличится в несколько раз.

Типовые расчеты мощности приборов

Не существует единого алгоритма для расчетов как одно, так и двухконтурных котлов – каждую из систем требуется подбирать отдельно.

Формула для типового проекта

При подсчёте требуемой мощности для обогрева дома, построенного по типовому проекту, то есть с высотой помещений не более 3 метров не учитывается объём помещений, а показатель мощности вычисляют следующим образом:

1. Определяют удельную тепловую мощность: Ум = 1 кВт/10 м2;
2. Далее рассчитывают требуемую мощность для обогрева дома.

Рм = Ум * П * Кр, где

П – величина, равная сумме площадей отапливаемых помещений,

Кр – поправочный коэффициент, который берётся в соответствии с климатической зоной, в которой расположена постройка.

Некоторые значения коэффициента для различных регионов России:

• Южные – 0,9;
• Расположенные в средней полосе – 1,2;
• Северные – 2,0.
• Для Московской области берут значение коэффициента, равное 1,5.

Данная методика не отражает главных факторов, влияющих на микроклимат в доме, и лишь приблизительно показывает, как рассчитать мощность газового котла для частного дома.

Некоторые производители выпускают памятки-рекомендации, но для точных расчетов все-таки рекомендуют обращаться к специалистам Источник parki48.ru

Пример расчёта для одноконтурного прибора устанавливаемого в помещении с площадью 100 м2, расположенном на территории Московской области:

Рм = 1/10 * 100 * 1,5 = 15 (кВт)

Расчеты для двухконтурных приборов

Двухконтурные приборы имеют следующий принцип действия. Для отопления вода нагревается и поступает по отопительной системе в радиаторы, которые отдают тепло окружающей среде, таким образом нагревая помещения и охлаждаясь. При охлаждении вода поступает обратно для нагрева. Таким образом, вода циркулирует по контуру отопительной системы, и проходит циклы нагрева и передачи в радиаторы. В момент, когда температура окружающей сред становится равной заданной, котел переходит на некоторое время в режим ожидания, т.е. временно перестает нагревать воду, после заново начинает нагрев.

Для бытовых нужд котел нагревает воду и подает её в краны, а не в отопительную систему.

Двухконтурная отопительная система Источник idn37.ru

При вычислении мощности прибора с двумя контурами обычно к полученной мощности прибавляют ещё 20% от расчетной величины.

Пример расчёта для двухконтурного прибора, который устанавливается в помещении с площадью 100м2; коэффициент взят для Московской области:

1. Рм = 1/10 * 100 * 1,5 = 15 (кВт)
2. Ритоговая = 15 + 15*20% = 18 (кВт)

Что говорят нам СНИПЫ?

Если верить строительным СНИПАМ, то для того чтобы протопить дом или квартиру со средней потерей тепла (например с деревянными окнами) – нужно приложить примерно 100 Вт тепловой энергии на 1 квадратный метр.

Если изолировать свое жилище (основные моменты сверху) – то потери можно уменьшить, скажем до 70 – 80 Вт на квадрат. Что очень существенно! Это примерно 20% от общей мощности.

Поэтому утепление должно стоять на 1 месте — ведь делаете 1 раз, и затем экономите всю жизнь.

Скажем так если топиться электричеством – вот вам 100 Вт на 1 квадрат, то есть если протопить 10 квадратных метров нужно приложить – 1 Квт, просто перемножаем.

Расчет мощности газового котла

Для типовых схем обогрева с высотой потолков до 3 м. объем обслуживаемого пространства и микроклимат не учитываются. Здесь итог получают путем умножения 1 кВт/10 кв.м (удельная тепловая мощность) на общую площадь дома и поправочный коэффициент для конкретного региона (значение берется из таблиц). Например, под Москвой для 100 кв.м. потребуется 15 кВт.

В двухконтурных приборах вода протекает циклически нагреваясь и охлаждаясь. Здесь к уже полученным результатам добавляйте 20 %. То есть на примере в Московском регионе итогом будет 18 кВт.

Для уточнения искомого параметра нужно учесть коэффициент рассеивания тепла. Информация также имеется в официальных таблицах. Так, если в доме все конструкции состоят из современных материалов с теплоизоляцией, то величина может находиться в пределах 0,6-0,9, а для одинарной кирпичной кладки от 2 до 2,9. То есть мощность оборудования для ГВС должна будет соответствовать более 10,8 или 36 кВт.

Онлайн-калькулятор запрограммирован учитывать большинство нюансов и выдавать результат за считанные минуты. Достаточно ввести следующие данные: площадь, тип окон, степень теплоизоляции и количество наружных стен, минусовые показания термометра, высоту потолка.

Расчет мощности котла с помощью калькулятора на сайте производителя

Онлайн-калькулятор

Многие производители или компании, продающие отопительное оборудование, предлагают воспользоваться онлайн-калькуляторами на своих сайтах. Обычно для такого расчета требуется просто ввести в программу-калькулятор следующие параметры:

• величину температуры, которую нужно поддерживать в доме;
• температуру наружного воздуха в самый холодный период года;
• необходимость в горячем водоснабжении;
• наличие системы принудительной вентиляции;
• этажность дома;
• высоту помещений;
• характер конструкции перекрытий;
• параметры наружных стен – из какого материала, имеется или нет утеплитель;
• сведения о длине каждой наружной стены;
• сведения о количестве и размерах оконных проемов и характере их заполнения;

Все эти данные нетрудно определить самостоятельно, а затем только останется вставить их в соответствующие отделы программы и получить готовый расчет мощности котла.

Подробный видео урок по расчету:

https://youtube.com/watch?v=mVNWfHKN-Pw

Понятие коэффициента рассеивания

Коэффициент рассеивания – это один из важных показателей теплообмена между жилым помещением и окружающей средой. В зависимости от того, насколько хорошо утеплен дом. существуют такие показатели, которые используются в наиболее точной формуле подсчета:

• 3,0 – 4,0 – это коэффициент рассеивания для конструкций, в которых вообще нет никакой теплоизоляции. Чаще всего в таких случаях речь идет о времянках из гофрированного железа или дерева.
• Коэффициент от 2,9 до 2,0 характерен для строений с низким уровнем теплоизоляции. Имеются ввиду дома с тонкими стенами (например, в один кирпич) без утепления, с обычными деревянными рамами и простой крышей.
• Средний уровень теплоизоляции и коэффициент от 1,9 до 1,0 присваиваются домам с двойными пластиковыми окнами, утеплением наружных стен или двойной кладкой, а также с утепленной крышей или чердаком.
• Самый низкий коэффициент рассеивания от 0,6 до 0,9 характерен для домов, возведенных с использованием современных материалов и технологий. В таких домах утеплены стены, крыша и пол, установлены хорошие окна и хорошо продумана система вентиляции.

Таблица расчета стоимости отопление в частном доме

Формула, в которой применяется значение коэффициента рассеивания, является одной из самых точных и позволяет вычислить теплопотери конкретного строения. Выглядит она так:

В формуле Qт – это уровень теплопотерь, V – это объем помещения (произведение длины, ширины и высоты), Pt – это разница температур (для вычисления необходимо вычесть из желаемой температуры в комнате минимальную температуру воздуха, которая может быть в этой широте), k – это коэффициент рассеивания.

Подставим числа в нашу формулу и попытаемся узнать теплопотери дома объемом 300 м³ (10 м*10 м*3 м) со средним уровнем теплоизоляции при желаемой температуре воздуха в +20С° и минимальной зимней температуре в – 20С°.

Имея эту цифру, мы можем узнать, какой мощности котел необходим для такого дома. Для этого полученное значение теплопотери следует умножить на коэффициент запаса, который обычно равен от 1,15 до 1,2 (те самые 15-20%). Получаем, что:

Округлив полученное число в меньшую сторону, узнаем искомое число. Для отопления дома с заданными нами условиями потребуется котел в 38 кВт.

Такая формула позволит очень точно определить мощность газового котла, требуемую для того или иного дома. Также на сегодняшний день разработано множество разнообразных калькуляторов и программ, которые позволяют учитывать данные каждого отдельно взятого строения.

Отопление частного дома своими руками — советы по выбору типа системы и вида котла Требования к установке газового котла: что нужно и полезно знать о процедуре подключения? Как правильно и без ошибок произвести расчёт радиаторов отопления для дома Система водоснабжения частного дома из скважины: рекомендации по созданию

Как рассчитать мощность газового котла отопления по площади дома?

Для этого вам придется воспользоваться формулой:

Под Мк в данном случае понимают искомую тепловую мощность в киловаттах. Соответственно S – это площадь вашего жилища в квадратных метрах, а К – это удельная мощность котла – «доза» энергии, расходуемая на обогрев 10 м2.

Расчет мощности газового котла

Как вычислить площадь? В первую очередь по плану жилища. Этот параметр указан в документах на дом. Не желаете искать документы? Тогда вам придется умножать длину и ширину каждой комнаты (в том числе и кухни, отапливаемого гаража, ванной, туалета, коридоров и так далее) суммируя все полученные значения.

Где взять значение удельной мощности котла? Конечно же, в справочной литературе.

Не желаете «копаться» в справочниках – примите во внимание следующие значения этого коэффициента:

• Если в вашем регионе зимняя температура не опускается ниже -15 градусов Цельсия, коэффициент удельной мощности будет равен  0,9-1 кВт/м2.
• Если зимой вы наблюдаете морозы до -25 °C, то ваш коэффициент равен 1,2-1,5 кВт/м2.
• Если в зимнее время температура проседает до отметки до -35 °C и ниже, то в расчетах тепловой мощности вам придется оперировать значением 1,5-2,0  кВт/м2.

В итоге мощность котла, обогревающего строение на 200 «квадратов», расположенное в  Московской или Ленинградской области, равняется 30 кВт (200 х 1,5 / 10).

Как рассчитать мощность отопительного котла по объему дома?

В этом случае нам придется опираться на тепловые потери строения, вычисляемые по формуле:

Под Q в этом случае мы понимаем вычисляемые потери тепла. В свою очередь V – это объем, а ∆T – это разница температур внутри и снаружи здания. Под k понимается коэффициент теплового рассеивания, зависящий от инерции строительных материалов, дверного полотна и оконных створок.

Рассчитываем объем коттеджа

Как определить объем? Разумеется, по плану строения. Или простым перемножением площади на высоту потолков. Под разницей температур понимается «промежуток» между общепринятым «комнатным» значением –  22-24 °C – и средними показаниями градусника в зимнее время.

Коэффициент теплового рассеивания зависит от теплостойкости строения.

Поэтому, в зависимости от используемых строительных материалов и технологий, этот коэффициент принимает следующие значения:

• От 3,0 до 4,0 – для бескаркасных складов или каркасных хранилищ без утепления стен и кровли.
• От 2,0 до 2,9 – для технических строений из бетона и кирпича, дополненных минимальной теплоизоляцией.
• От 1,0 до 1,9 – для старых домов, построенных до эры энергосберегающих технологий.
• От 0,5 до 0,9 – для современных домов, построенных в соответствии с современными энергосберегающими стандартами.

В итоге мощность котла отапливающего современное, энергосберегающее строение площадью 200 квадратов и 3-метровым потолком, расположенное в климатической зоне с 25-гадусными морозами, доходит до 29,5 кВт (200х3х(22+25)х0,9/860).

Как рассчитать мощность котла с водогрейным контуром?

Зачем нужен 25-процентный запас мощности? В первую очередь для восполнения энергетических затрат, обусловленных «оттоком» тепла на водогрейный теплообменник во время работы двух контуров. Проще говоря: для того, чтобы вы не замерзли после принятия душа.

Твердотопливный котел Огонек КОТВ — 18В с водогрейным контуром

В итоге двухконтурный котел, обслуживающий системы отопления и горячего водоснабжения в доме на 200 «квадратов», который располагается севернее Москвы южнее Петербурга,  должен генерировать как минимум 37,5 кВт тепловой мощности (30 х 125%).

Как лучше считать – по площади или по объему?

В этом случае мы можем дать только следующий совет:

• Если у вас стандартная планировка с высотой потолка до 3 метров, то считайте по площади.
• Если высота потолков превышает 3-метровую отметку, или если площадь строения более 200 квадратных метров – считайте по объему.

Сколько стоит «лишний» киловатт?

С учетом 90-процентного КПД ординарного котла для производства 1 кВт тепловой мощности необходимо израсходовать не менее 0,09 кубометра природного газа с теплотворной способностью на уровне 35000 кДж/м3. Или около 0,075 кубометра топлива с максимальной теплотворной способностью – 43000 кДж/м3.

В итоге в течение отопительного периода ошибка в расчетах на 1 кВт обойдется владельцу в 688-905 рублей. Поэтому будьте аккуратны в расчетах, покупайте котлы с регулируемой мощностью и не стремитесь к «раздуванию» теплогенерирующей способности вашего отопительного прибора.

https://youtube.com/watch?v=Ok3OteQxxHU

Также советуем посмотреть:

• Газовые котлы на сжиженном газе
• Двухконтурные котлы на твердом топливе длительного горения
• Паровое отопление в частном доме
• Дымоход для твердотопливного котла отопления

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната — 8.0-9.0 л/мин;
• душевая установка — 9 л/мин;
• унитаз — 4.0 л/мин;
• смеситель в мойке — 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

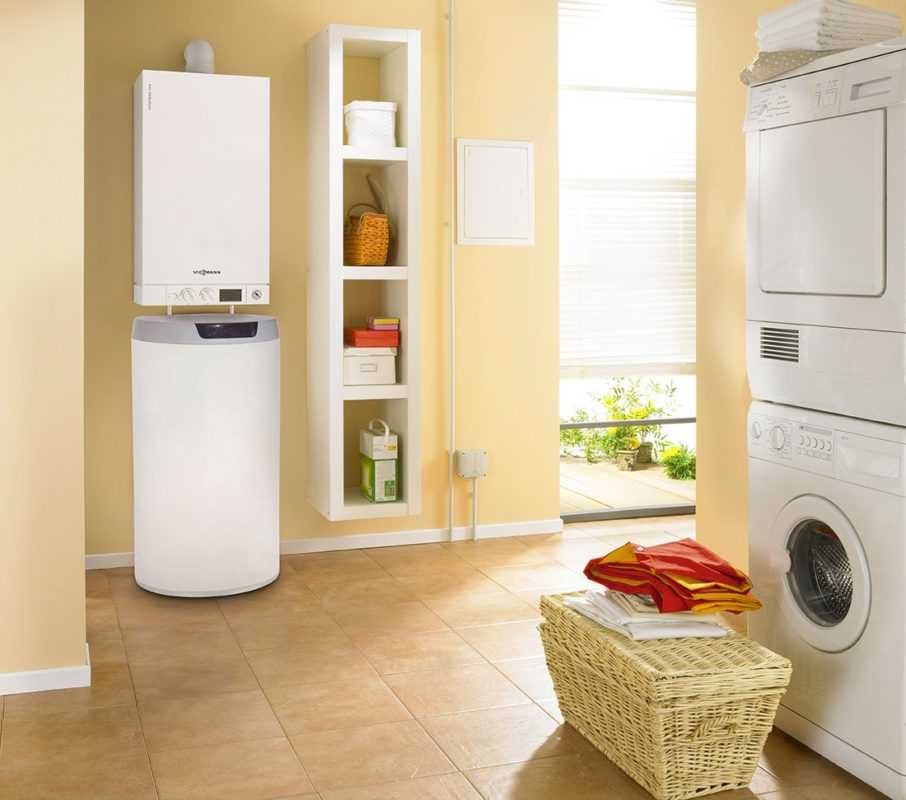

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо — 24кВт, 14 мин;
• 120 л, Мо — 24кВт,17 мин;
• 200 л, Мо — 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Что влияет на расчетную мощность

Котел должен не только восполнять все тепловые потери конкретного здания или помещения, но и иметь определенный мощностный запас. Почему необходимо брать значение больше расчетного:

• оборудование не должно работать на пределе возможностей — это приводит к преждевременному износу;
• нужно учитывать вероятность аномальных температур;
• для частного дома полезно учесть возможность расширения площади.

Некоторые покупатели не знают, в каких единицах исчисляется главный параметр газового оборудования, определяющий его производительность. Тепловая мощность аппаратов измеряется в киловаттах (кВт). Эта величина всегда указывается в техническом паспорте каждой модели.

Простая формула расчёта

Самым доступным и интуитивно понятным вариантом самостоятельного расчёта требуемой мощности отопительного газового котла является учёт площади строения. В результате оценки многолетних сведений по тепловым потерям в частных домовладениях удалось выявить простую закономерность, согласно которой на один метр квадратный отапливаемой площади должно приходиться порядка 100 Вт тепловой энергии. Такие упрощённые расчёты справедливы для строений, имеющих среднестатистические характеристики:

• остекление – стандартное;
• высота пололка – 250-270 см;
• утепление – средние показатели.

Ориентируясь на такие данные, можно измерить размеры помещений и элементарно определить приблизительные показатели мощности отопительной системы. При этом целесообразно округлять полученный при расчётах результат в большую сторону, а также не пренебрегать стандартным запасом по мощности и корректированием результатов в соответствии с климатическими условиями в регионе эксплуатации теплового генератора:

W = S × W_уд / 10

• W – требуемые показатели мощности отопительного оборудования;
• S – площадь домовладения, включая жилые и подсобные помещения;
• W_уд – показатели удельной мощности для обогрева 10 кв. метров.

Например, если кирпичное жилое строение имеет длину стен 12×10 м, то общая площадь всех помещений, обозначаемая S, составляет 120 м2, а показатели удельной мощности принимаются за единицу. В соответствии с приведённой выше формулой расчёты будут выглядеть следующим образом:

120 × 1,0 / 10 = 12 кВт

Региональный коэффициент, используемый при самостоятельном расчёте показателей мощности приборов отопительного оборудования:

• южные районы – 0,9;
• средняя полоса – 1,2;
• северные районы – 2,0;
• Московская область – 1,5.

При этом важно помнить, что полученный в итоге расчётов результат подлежит коррекции с учётом таких показателей, как материал, используемый в строительстве и отделке, вариант утепления здания, а также конструктивные особенности кровли и цокольной части

Как подсчитать реальные теплопотери строения

Тепло теряется из помещения через стены, окна, пол, крышу, вентиляционную систему. На размеры теплопотерь влияют многие факторы: разница между температурой внутри здания и на улице, теплопроводные свойства строительных материалов. Теплопроводность стен, дверей, окон, пола и потолочного перекрытия отличается друг от друга. Единицей измерения сопротивления теплопередаче служит Вт/м2, данная характеристика означает количество потерянного тепла с 1 м² ограждающей конструкции   при определенном интервале температур.

Формула №1 для определения сопротивления теплопередаче: R = ΔT/q

• R – сопротивление теплопередаче (°Схм²/Вт или °С/Вт/м²);
• ΔT – разность температуры на улице и в здании (°С);
• q — количество теплопотери на квадратный метр поверхности ограждающих конструкций (Вт/м²).

При определении сопротивления теплопередаче R многослойных конструкций, показатели сопротивления теплопередаче каждого слоя суммируются. В данном расчете учитывается средняя температура на улице самой холодной недели за год, в справочных источниках указывается сопротивление теплопередаче исходя из этих условий. Например, сопротивление теплопередаче материалов при ΔT = 50°С (Тснаружи = –30°С, Твнутри = 20°С).

При определении теплопроводных свойств окон учитывается:

1. Сопротивление теплопередаче материалов оконных конструкций и их теплопотери при ΔT = 50°С. толщина стекла (мм).
2. Толщина зазора между стеклами в мм.
3. Вид газа, заполняющего зазор: воздух или аргон.
4. Наличие прозрачного теплозащитного покрытия.

Распространенной ошибкой является мнение, что теплопотери можно компенсировать, выбрав котел большей мощности. На самом деле, разумнее максимально предотвратить нежелательные теплопотери за счет теплоизоляции окон, крыши, дверей, чем ежемесячно переплачивать за газ или электроэнергию. Одни только стеклопакеты сокращают потерю тепла примерно в 2 раза, что позволяет сэкономить 800 кВт/ч электроэнергии в месяц. Более точно теплопотери вычисляют методом пропорции.

R1 — теплопотери при разности температуры ΔT1 = 50°С;

R2 — теплопотери при разности температуры ΔT2 в соответствии с конкретными данными.

Пример расчета теплопотери стены:

• Толщина стены 20 см,
• Материал стены — сруб из бруса. В справочнике материалов находят значение сопротивления теплопередаче R. Для бруса R=0,806 м²×°С/Вт.

Разница температур ΔT равняется 50°С. Подставив значения в формулу №1:

R = ΔT/q, получают значение теплопотери для 1м² 50/0,806 = 62 Вт/м².

Точно также определяют теплопотери и для всех других материалов. Чем больше разность температуры на улице и внутри здания ΔT, тем выше теплопотери.

В большинстве строительных справочников для удобства расчета приводятся готовые показатели теплопотери различных типов строительных конструкций при отдельных значениях температуры воздуха в зимний период.

Например, теплопотери угловых помещений, где оказывает влияние завихрение воздуха, и не угловых, а также помещения на верхних и нижних этажах, которые также отличаются по степени обогрева.

Пример: расчет теплопотерь угловой комнаты, расположенной на первом этаже

1.  Исходные параметры комнаты:

• размеры и площадь — 10.0 м х 6.4 м, S= 64.0 м²;
• высота потолка — 2.7 м;
• количество наружных стен – 2;
• материал и толщина наружных стен — кладка в 3 кирпича (76 см);
• количество окон с двойным остеклением – 4;
• размеры окон: высота — 1.8 м, ширина — 1.2 м;
• пол — деревянный утепленный;
• перекрытия: внизу — подвал, наверху – чердачное помещение;
• предполагаемая температура в комнате +20°С;
• расчетная температура на улице -30°С.

Расчетные действия:

2.  Сначала вычисляют площади поверхностей, теряющих тепло.

Площадь наружных стен без учета окон (Sстен): (6.4+10)х2.7 – 4х1.2х1.8 = 35.64 м². Площадь окон (Sокон): 4х1.2х1.8 = 8.64 м². Площадь потолка (Sпотолка): 10.0х6.4 = 64.0 м².

Площадь пола (Sпола): 10.0х6.4 = 64.0 м².

Показатели площади внутренних перегородок и дверей в данном расчете отсутствуют, так через них не происходит потеря тепла.

3.  Определяют сопротивление теплопередаче для стены из кирпича:

R = ΔT/q, где ΔT=50, а q кирпичной стены = 0.592

Таким образом, R=50/0.592, и составляет 84,46 м²×°C⁄Вт.

4.  Далее рассчитывают потери тепла Q всех поверхностей ограждающих конструкций:

• Qстен=35,64х84,46 = 2956.1 Вт,
• Qокон = 8.64х135 = 1166.4 Вт,
• Qпола = 64×26 = 1664.0 Вт,
• Qпотолка = 64х35 = 2240.0 Вт.

Итого: сумма теплопотерь комнаты площадью 64 кв.м. Qсумма=8026.5 Вт.

В данном примере наибольшие теплопотери приходятся на стены, в меньшей степени на потолок, пол, окна. Результат расчета отражает тепловые потери комнаты в сильные морозы при температуре -30 C°. Чем выше температура воздуха на улице, тем меньше утечка тепла из помещения.

Зачем необходим точный расчёт мощности газового котла

Два описанных выше метода вычисления для одноконтурного агрегата показывают большую разницу значений между грубым и уточнённым расчётом. Правильнее воспользоваться вторым способом. Это позволит поддерживать комфортный микроклимат в строении, при любых морозах и ветрах. Использование данных первого вычисления приведёт к недогреву здания при значительном понижении температуры на улице.

Грубые вычисления, которыми пользуются для определения тепловой мощности, служат ориентировочным показателем при выборе источника тепла. Выбор оборудования, основанный на приблизительном расчёте, приведёт к необходимости эксплуатации агрегата не пределе мощности, что приведёт к сокращению срока эксплуатации котла. Чтобы быть уверенным в точности проведённых вычислений, пользуются всеми рекомендациями строительных нормативов.

Расчёт потребления топлива

Необходимо рассчитывать также и расход топлива. Для этого понадобятся следующие данные:

• КПД — показатель отображается в техническом паспорте. Нужный для подсчёта параметр указывают, обычно, как Hi и равен он 87—92%.
• Рекомендуемая мощность агрегата в кВт (найденная по прошлой формуле).

В технических документах производители указывают средние значения расхода топлива. Если же рассчитать всё самостоятельно, будет понятно, что на 10 кВт мощности при КПД около 92% требуется за час 1,12 кубометров голубого топлива.

Необходимые данные также рассчитываются на сайтах производителей газовых котлов и найти в технической документации.
