Ошибки котла будерус. ошибка 6а, как исправить

Как запустить самодиагностику

Самодиагностика — это функция, действующая в постоянном режиме. Ее обеспечивает система датчиков, подключенных к плате управления. Каждый датчик всегда включен и действует непрерывно.

Мало того, если контакты какого-либо элемента окисляются и датчик отключается, плата управления тотчас выдает ошибку, оповещающую о неполадках определенного узла или детали. Поэтому специально включить самодиагностику нельзя.

Однако, при запуске котла происходит опрос всех деталей с платы управления, экспресс-проверка состояния и работоспособности узлов котла. Некоторые пользователи называют этот процесс самодиагностикой, хотя, по сути, это просто быстрая проверка состояния систем агрегата.

Измерительные приборы для настройки систем отопления

В связи с ростом цен на энергоресурсы правильная настройка работы отопительного оборудования становится важной составляющей для оптимизации коммунальных расходов. Портативные газоанализаторы дымовых газов Testo помогут Вам выполнить любую задачу по настройке, пуско-наладке и сервису отопительного оборудования

Профессиональный газовый анализ с testo 330-1 LL h4>

Газоанализатор testo 330-1 LL с увеличенным сроком службы сенсоров — надёжный прибор для диагностики неисправностей отопительного оборудования и для мониторинга уровня выбросов вредных веществ в атмосферу или для ежедневной работы специалистов систем отопления. Он способен восполнить самые высокие требования, выдвигаемые к газоанализатору: высочайшая точность сенсоров и срок службы сенсоров.

Профессиональный газовый анализ с testo 330-2 LL h4>

Помимо всех преимуществ газоанализатора Testo 330-1 LL Вы можете использовать газоанализатор testo 330-2 при более высоких концентрациях СО в дымовых газах. Это достигается за счет встроенной функции автоматического разбавления пробы дымового газа с фактором 5. Дополнительное удобство Вы получите от использования функции обнуления сенсора давления/тяги с зондом остающимся в дымоходе.

Высокоэффективный газовый анализ с testo 320

h4>

Газоанализатор Testo 320 многофункциональный анализатор дымовых газов для специалистов систем отопления. Интуитивная структура меню и легкость в управлении газоанализатора testo 320 в сочетании с цветным дисплеем с высокого разрешения позволяют проводить все необходимые измерения при монтаже, пуско-наладке, сервисе и обслуживании отопительных котлов и горелок.

Газовый анализ базового уровня testo 310 h4>

Газоанализатор testo 310 объединяет в себе простоту в обращении с высокой точностью измерений и идеально подходит для всех базовых измерений на газовых отопительных котлах и горелках. Большой ресурс работы от аккумулятора гарантирует возможность длительного использования прибора в том числе для серии измерений концентрации дымовых газов

Анализатор сажевого числа Testo 308 h4>

Анализатор сажевого числа Testo 308 поможет Вам измерить сажевое число. Встроенный насос и автоматическое отображение измеренного значения на дисплей с подсветкой позволяют получить данные о содержании сажи в дымоходе современным методом измерения. Данный метод измерения сопоставим с традиционными методами измерения сажевого числа с использованием ручного насоса.

Легкое управление данным измерений с помощью ПО easyHeat h4>

С помощью специализированного программного обеспечения Testo Вы можете легко перенести данные с Вашего газоанализатора на ПК для дальнейшей обработки. Широкий набор функций, таких как управление данных о клиентах и замерах позволяет оптимизировать работу по планированию сервисных мероприятий на объектах Ваших заказчиков.

Распространенные неисправности и советы по устранению

Вам также могут понадобиться советы, что делать в случае возникновения неполадок, о которых не сообщает дисплей Buderus.

Горелка не включается после ремонта

Если котел не запускается после ремонта (техобслуживания), вероятнее всего, проблема кроется в предохранительном термостате, который на сервисе не вернули в изначальное положение после аварийного отключения.

снять с ограничителя колпачок;
нажать кнопку;
перезапустить Будерус.

Если после перезапуска устройства горелка всё равно не включается, звоните в сервисный центр, делавший ремонт. Специалисты этой организации обязаны найти и устранить проблему бесплатно — согласно гарантийным обязательствам.

Нет искры и пламени при розжиге

Что предпринять, если котел не разжигается из-за отсутствия искры:

проверить, открыт ли вентиль;
если при включении агрегата не слышно щелчка — сломан запальной трансформатор и его надо заменить;
если отвернуть вентиль не забыли и щелчок слышен — произвести отвод воздуха;
через краны Маевского;
если эти шаги не помогли — заменить запальной электрод.

Проблемы с током ионизации

В данном случае нужно начать с проверки правильности подключения проводов и заземления. Затем — устранить загрязнение сердечника ионизационного электрода и починить или заменить сам электрод, если он поврежден. Также может потребоваться замена запальной горелки.

Посторонние шумы в агрегате

Если слышен звук кипения:

снимите облицовку устройства;
демонтируйте теплоноситель;
очистите химсредством от накипи все контактирующие с этой деталью узлы и детали;
установите теплоноситель на место.

Если шум воды раздается при нагреве, который длится чересчур долго, проверьте и отрегулируйте настройки насоса.

Коды неисправностей газовых котлов и методы их устранения

Наибольшей популярностью у потребителей пользуется модель Логамакс, которая производит не только отопление, но и горячую воду. Она оснащена автоматикой, которая проводит диагностику узлов и при наличии проблем выводит данные об ошибке.

Если ошибка появляется на экране в первый раз, нужно попробовать перезагрузить устройство. Иногда бывает, что после такой манипуляции она не повторяется. Если же код неисправности навесного газового котла будерус высветился вновь, то нужно найти причину неполадки.

Код ошибки	Причины возникновения	Метод устранения
А-	Включен режим «Трубочист». Ошибка исчезает через 15 минут
-Н	Активирован отопительный режим

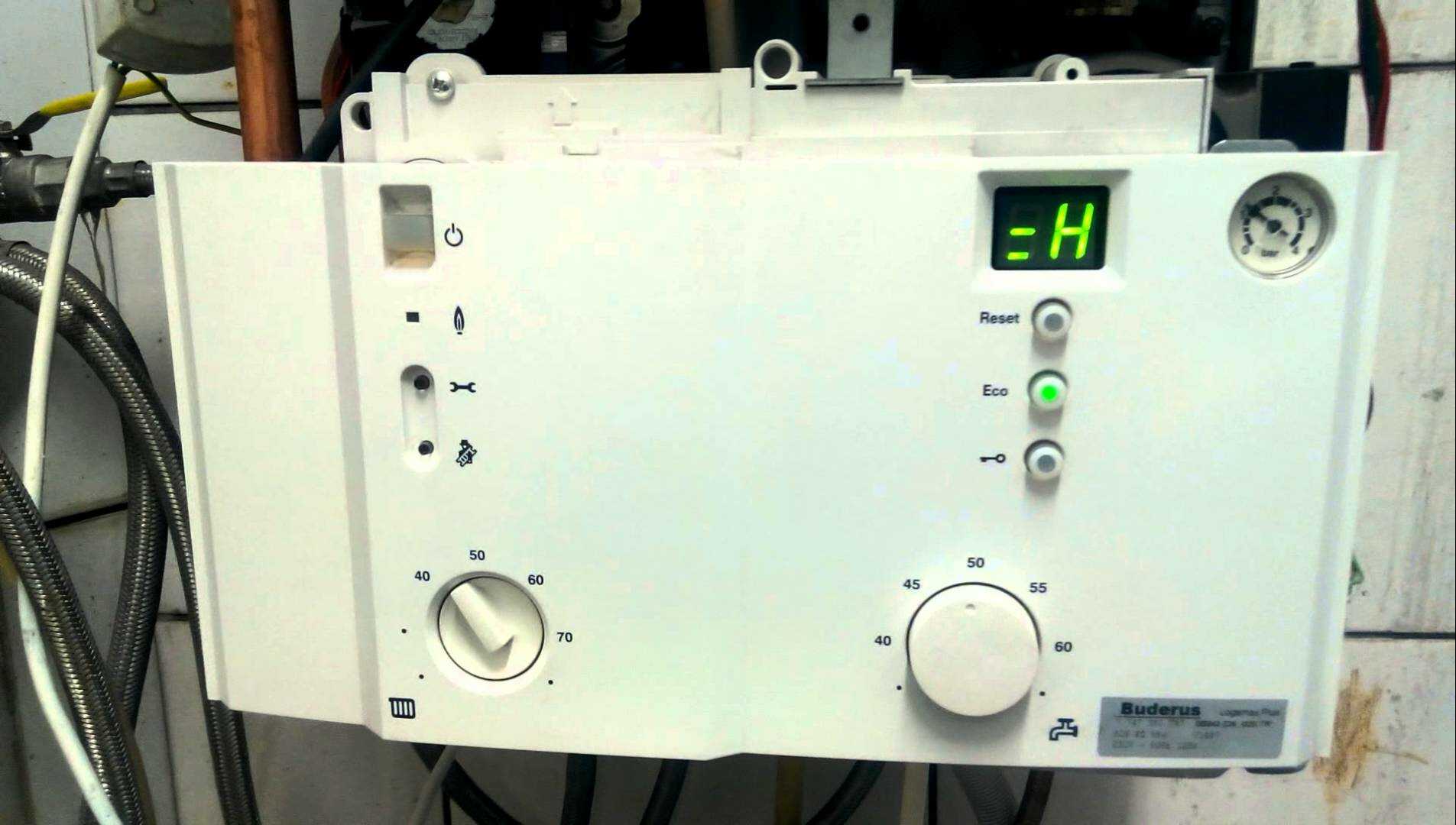

=Н	Активен режим подачи горячей воды
ОА	Котел в режиме между включением и отключением горелки
ОС	Запуск горелки
ОЕ	Производство тепловой энергии меньше, чем минимальная производительность прибора
ОН	Обозначает готовность техники к работе
0L	Открытие клапанов газа
0U	Запуск агрегата
0Y	Отключение системы, так как температура воды на подающей трубе превысила установленную
2Е	Котел находится в режиме удаления воздуха. … Температура на подаче стремительно возрастает	Измерьте давление воды или долейте теплоноситель в систему
2Н	Защита насоса и 3-ехходового клапана от заклинивания
2Р	Быстро возрастает температура горячей воды.	Необходимо, чтобы давление соответствовало норме. Проверка насоса, его ремонт или замена
5Н	Тестирование автоматом
Н11 (CL)	Сбои в термодатчике ГВС	Проверяется термодатчик и его соединение.
Н13	Прошло время контрольного осмотра	Выполните осмотр и сбросьте ошибки
Н31	Система не видит насос	Проверьте проводку насоса и его работоспособность
0Y	Температура теплоносителя на входе выше максимально допустимой (более 95ºC)	Проведите диагностику температурного сенсора. Осмотрите насос, подключите его к регулятору. Отрегулируйте мощность помпы
3А (А3)	Вентилятор не работает	Подтяните провода вентилятора, замените сломанный элемент
3F	Непрерывная работа вентилятора и горелки длится более 24 часов. Включение режима «отдых»
3У	Вентилятор вращается слишком быстро	Проверьте дымоход на исправность: работоспособность датчика тяги; измерение давления в магистрали.
4С (1С)	Активировалась защита от перегрева теплообменника
4U	Возможно, произошло короткое замыкание термодатчика на подаче	Проверка контактов, замена детали
4Y	Обрыв датчика температуры
6А	Отсутствует пламя	Откройте полностью газовый вентиль. … Возможно, нет тяги — следует проверить проходимость дымохода. Проверьте реле потока, замените его при необходимости. Зачистите контакты датчиков и подсоедините проводку снова. Очистите горелочные жиклеры. Замените неисправные элементы
6С	Ложный сигнал о наличии пламени в горелке	Проверьте следующие узлы: проводку датчиков пламени на окисление; проходимость дымохода; плату управления; горелочное устройство; сифон конденсации на наличие засора
6L (def)	Горелка работает, но сигнал от ионизатора отсутствует	Смените настройки и перезапустите горелку
7L	Ошибка временного контроля при первой задержке или втором запуске	Проверьте проводку, которая ведет к управляющему модулю. Замените регулятор BC20
9L (d7)	Появились проблемы с газовой арматурой	Проверьте газовую арматуру и ее проводку
9P	Отсутствует связь с идентификационным модулем агрегата	Установите модуль в правильное положение
9C	Регулятор DIP неверно настроен	Проведите перенастройку
EL	Модули управления сломаны	Замените поврежденные элементы
8Y	Сработало температурное реле или оно сломалось. Отсутствует перемычка между клеммами реле	Регулируйте реле. Установите перемычку. Проверьте проводку конденсатора и его работоспособность
fd	Активация кнопки более 30 сек.	Еще раз нажмите эту кнопку и держите меньше чем полминуты

Частые неисправности котлов Будерус

К наиболее частым неисправностям котлов Buderus относятся следующие технические проблемы:

Не запускается горелка. Причина связана с внутренними неисправностями и сбоями котла. В том числе может отказать терморегулятор, температурный предохранитель, защитный автомат, пускатель. Блокировка запуска горелки возможна при выходе из строя контроллера дымовых газов.
Сразу после запуска горелки система выдает ошибку. Наиболее распространенные причины – закрытый газовые вентиль, завоздушивание газопровода. Для устранения открывают вентиль, протравливают газ до выхода воздуха.
После включения горелочного устройства выдается сообщение об отсутствии тока ионизации пламени. Характерные причины – окисление контактов или несоблюдение коммутации электродов. Также ошибка возникает при замыкании электрода на корпус или при поломке автомата горелки.
Уведомление о токе ионизации менее 1,5 мА после включения горелки. Часты причины – окисление ионизационного электрода или его загрязнение сажей.
Посторонний звук кипения и теплообменника. Закипание теплоносителя возможно при снижении его уровня в системе или при образовании накипи на стенках.

Таблица ошибок

Ошибки настенных и напольных газовых котлов Будерус приведены в таблице

Для быстрой расшифровки уведомлений системы самодиагностики примите во внимание пояснения к таблице. . Значения таблицы кодов ошибок Будерус:

Значения таблицы кодов ошибок Будерус:

Код – основной текст уведомления об ошибке.
Доп. код – уточняющий текст сообщения об ошибке. Отображается при нажатии на дополнительную кнопку.
Класс – характеризует воздействие неисправности на функционирование котла.

Классы неисправностей

Классы неисправностей в зависимости от степени воздействия на работу оборудования бывают таких типов:

Класс O
Класс R
Класс B
Класс V

К классу O относятся рабочие сообщения, которые выдаются в штатном режиме работы котлоагрегата. Чтение таких сообщений выполняется при помощи сервисной функции i01.

Класс R – ошибки Будерус, которые не приводят к блокировке работы котла. Система отопления функционирует с отображением на дисплее кода неисправности. После устранения причины, нужно будет выполнить сброс ошибки. Для этого выполняют следующие действия:

Нажимают на сервисную кнопку до появления на дисплее знака гаечного ключа. На экране выводится код ошибки котла Будерус с меньшим номером.
Для выбора требуемого кода неисправности в меню нажимают кнопку «+» или «-».
Выполните сброс кода ошибки, нажав кнопку Reset. Успешное выполнение операции подтверждается знаком галочки на дисплее.
При необходимости выполните удаление других кодов аналогичным способом.
Верните котел в рабочий режим нажатием сервисной кнопки.

Ошибки, относящиеся к классу B, – это блокирующие неисправности, при которых автоматика отключает систему отопления. После устранения причины срабатывания защиты котел автоматически включается в работу без дополнительных действий со стороны пользователя. Просмотреть основной и дополнительный коды можно при помощи сервисной функции i01.

Неисправности класса V относятся к запирающим, при которых система отопления отключается, а ее включение возможно только после устранения причины сбоя и выполнения сброса. Для отображения таких ошибок используется подсветка с миганием. Например, к таким неисправностям относятся ошибки Будерус 6C и 6A. Сброс выполняется путем перезагрузки котла. Для этого его нужно отключить и включить, либо нажать кнопку перезагрузки до появления на дисплее сообщения «Reset». Если после перезагрузки котел не запускается, это может указывать на неисправность сервисной платы, которая требует замены.

Периодичность и продолжительность техобслуживания

Расписание обслуживание газовых котлов Бош выполняются согласно ПТЭ котлов и систем газоснабжения, а также заводских инструкций. Требуемые операции и их периодичность, зависят от предназначения и комплектности котлоагрегата.

Как правило, техническое обслуживание газовых котлов проводится не менее чем один раз в год. В большинстве случаев это выполняется накануне отопительного сезона.

Очистку теплообменного аппарата от накипи положено выполнять через 5 лет после пуска агрегата в эксплуатацию, если он работает на умягченной воде. Если вода жесткая, то срок очистки будет определяться ее составом, возможно, придется промывать котел дважды за сезон.

В таком случае пользователю нужно подумать об установке системы докотловой очистки воды. Поскольку частая химическая промывка аппарата может вывести теплообменник из строя. Проведение его ремонта неэффективная и дорогостоящая процедура, во многих случаях выгоднее купить новый агрегат.

Полезные советы

Проверка всех электро цепей

Ошибки, появляющиеся на дисплее Будерус, формируются в электронной плате котла на основе поступающих с соответствующих датчиков сигналов. Первым шагом в решении любой проблемы должна стать проверка всех электро цепей. Ослабленные контакты, окисленные ламели – это устраняется за несколько минут. Не намного больше времени понадобится и на замену провода в случае оплавления изоляции, обрыва.
Нестабильность в сети питания часто инициирует появление ошибок Будерус. Это нередко проявляется на объектах в районах интенсивной застройки. Периодические включения сварочных аппаратов, мощных обогревателей приводят к скачкам напряжения, перекосу фаз. Вывод простой: перед тем, как заниматься поиском причины высвечивания ошибки котла, нужно проверить параметры питающей сети.
Бесперебойное функционирование Будерус обеспечивается его присоединением через ИБП. Стабилизатор не даст должного эффекта, тем более что в электронной схеме котла он предусмотрен. Блок питания выдает напряжение даже при проблемах с ЛЭП за счет встроенных АКБ; в зависимости от их общей емкости от 2-х до 14 часов. Для загородных объектов – решение более чем рациональное.
Не все внимательно знакомятся с обязательствами производителя. Одно из условий гарантии на Будерус – профессиональный монтаж. Отсутствие в паспорте котла отметки сервисной организации является причиной отказа в случае претензий пользователя. Чтобы не оплачивать гарантийное обслуживание, ремонт отопительного оборудования из своего кармана, самостоятельной установкой и обвязкой (в целях экономии) Buderus лучше не заниматься.

Ошибка 6A

Ошибка 6A, отображаемая на дисплее настенных газовых котлов Будерус Логамакс У 072 на абсолютно всех моделях мощностью 12, 18, 24, 28 и 35 кВт, сигнализирует об отсутствии пламени на горелке. Для контроля пламени в камере сгорания на горелке установлен электрод ионизации, через который во время горения газа протекает небольшой ток, то есть определенное количество свободных электронов и отрицательных ионов, которые передаются на плату управления по проводу. Если по каким-либо причинам интенсивность ионизации падает ниже определенного уровня, плата управления, спустя три попытки розжига горелки, выводит код ошибки на дисплей и котел уходит в аварию!

Данная неисправность имеет обширных характер и проверять придется большое количество элементов.

Начинать нужно с самого элементарного, это убедиться открыт ли газовый кран, вдруг его кто-то перекрыл, поэтому и нет газа!

Во-вторых, нужно убедиться в достаточном входном давлении газа. Для этого подсоедините манометр к штуцеру газового клапана и убедитесь, что давление находится в пределах от 17 до 25 мБар.

В-третьих, пока манометр подсоединен к газовому клапану, проверьте соответствие регулировки рабочего давления газа в минимальном и максимальном режиме. Но это только в том случае, когда котел после сброса ошибки может проработать непродолжительное время. Если же котел не запускается, то это вы сделать не сможете.

В-четвертых, нужно проверить саму газовую арматуру на наличие питание и исправности катушки и электромагнитного клапана.

Если что-либо неисправно, газовая арматура подлежит замене.

Затем переходим к осмотру электрода и проводов. Здесь нужно проверить провод на обрыв и надежное соединение его с электродом и платой управления. На керамической части электрода не должно быть трещин и сколов, а сам металлический стержень должен быть чистым и находится на расстоянии от горелки порядка 8 мм.

Далее, в-пятых, обязательно проверьте систему дымовых газов на правильность сборки и как банально не звучало, на отсутствие посторонних предметов и мусора в ней. А если неисправность появилась зимой, то есть вероятность образование наледи на оголовке дымохода.

В-шестых, теплообменник и горелка в камере сгорания должны быть чистыми, на них не должно быть образования пыли и сажи. В противном случае отсутствие должного горения из-за недостатка кислорода и нагара может привести к неправильным показаниям электрода розжига, да и если честно задохнуться от угарного газа совсем не хочется! Я рекомендую проводить обслуживание хотя бы раз в год!

И последнее, седьмое, это неисправность платы, которую можно проверить мультиметром, замерив напряжение на катушке и электромагните. Если напряжение отсутствует, значит нужно менять плату на новую!

Данная ошибка 6A является критической и после устранения неисправности котел сам не запуститься, поэтому нужно вручную нажать на кнопку RESET (РЕСЕТ) и сбросить ошибку.

С помощью последовательности при поиске неисправности Вы сможете исключить какой-либо неработающий узел и запустить котел, чтобы не замерзнуть зимой. Если я Вам помог решить проблему, значит все сделал правильно! Поддержите меня пальцами вверх и подпиской на канал! До новых встреч, увидимся!

От чего зависит надежность и безопасность в процессе эксплуатации

Существуют определенные факторы, от которых зависит исправность газовых котлов:

·Скачки давления в системе отопления вызваны отсутствием в расширительном баке воздуха. В редких случаях возможен выход ниппеля из строя.

·Отложение в теплообменниках накипи, которое возникает из-за жесткости теплоносителя, регулярной подпитки и малой циркуляции теплоносителя.

·Нет тяги в дымоходном канале и эффект обратной тяги в устройствах с принудительным удалением дыма. В коаксиальном дымоходе происходит засор из-за неправильного исполнения дымохода или его засора.

·Забивание, загрязненность и запыленность горелки и первичного теплообменника. Может возникнуть вследствие использования котлов во влажных и пыльных помещения. А также там, где отсутствует или имеется недостаток воздуха, который необходим для горения.

·Выход из рабочего состояния температурных датчиков. Происходит из-за активности воды, некачественном производстве непосредственно датчиков. Изредка может случиться по вине перенапряжения в цепи газовых котлов любого типа.

Настенные газовые котлы Buderus

Компания Будерус с 2003 года вошла в состав группы Bosch. Настенные котлы этого бренда представлены тремя модельными сериями Logamax U072, Logamax U052 и Logamax U044. Компания предоставляет широкий модельный ряд котлов различного технического оснащения.

Серия и модель котла обычно указана на специальной табличке, которая располагается на котле. Например, Logamax U072 – 24К обозначает:

U – газовый нагреватель с циркуляционным насосом

0 – газовая горелка с предварительным смешиванием

7 – серия котла

2 – тип камеры сгорания (2 – закрытая, 4 – открытая)

24 – номинальная мощность котла

К – двухконтурная модель

При возникновении проблем эти сведения будут полезны для диагностики характера возникшей неисправности.

Седьмая серия котлов Logamax U072 представлена наиболее широким модельным рядом в диапазоне мощности от 12 до 35 киловатт. Котлы этой серии широко используются для поквартирного отопления и отопления небольших частных домов.

Отличительные особенности:

низкий уровень шума – котлы действительно работают очень тихо
вентилятор с регулируемой частотой вращения
стильный дизайн и удобное управление

Котел с современным техническим оснащением, компактными размерами и доступной цене.

Protherm Гепард 23 MOV

Технические характеристики:

котел двухконтурного типа;
в нем установлена открытая камера сгорания;
объем расширительного бачка равен 5 л;
производительность выдачи горячей воды составляет 1,5–11 л/мин;
потребляет мощность в диапазоне от 10,4 до 25,8 кВт;
полезная мощность составляет 9–23,3 кВт;
температура горячей воды регулируется от 38 до 60 °C;
габаритные размеры (В/Ш/Г) – 742/410/311 мм;
вес равен 31 кг;
теплообменник – пластинчатый из нержавеющей стали;
работает под давлением 1–10 атм;
расход сжиженного газа составляет 1,9 кг/ч, а природного – 2,73 м³/ч;
производительность равна 90,3%.

Описание модели

Настенный котел отопления имеет встроенный ЖК-дисплей и механическое управление с помощью кнопок. На экране отображаются данные работы прибора, что позволяет постоянно контролировать отопительный процесс. Надежная горелка изготовлена из хромово-никелевого сплава.

Управление осуществляется при помощи комнатного термостата. Безопасность работы прибора обеспечивают встроенные датчики контроля тяги, расхода воды, контроля пламени.

Котел оснащен функциями антизамерзания, защиты от заклинивания трехходового вентиля и насоса. Встроенная система диагностики контролирует состояние устройства, находит и определяет неисправности.

Прост в монтаже и обслуживании, эргономичен, надежен, компактен, работает в режимах «зима-лето-отпуск». Большое количество сервисных настроек позволяет выбрать наиболее удобный режим работы.

Невозможна установка в помещениях без дымохода, к обустройству которого предъявляются определенные требования. Требует дополнительного притока воздуха, нельзя использовать в комнате с принудительной вытяжкой.

Монтаж и инструкция

При получении отопительного прибора следует проверить комплектацию, внешний вид, гарантийный талон и наличие полной инструкции по эксплуатации. Установка, подключение, настройка и первичный запуск котла отопления должны производиться только специалистом фирмы-производителя.

При эксплуатации надо учитывать следующие пункты:

ремонт, замена частей или деталей оборудования производятся в специальных сервисных центрах;
изменение различных параметров настроек также должен выполнять специалист;
все надписи на корпусе котла должны сохраняться на протяжении всего срока эксплуатации;
несоблюдение этих пунктов во время гарантийного срока дает возможность фирме отозвать гарантию.

Цена на котел

https://youtube.com/watch?v=xSjreQ7iOFs

https://youtube.com/watch?v=YyCVGoBTSz0

Наиболее частые коды ошибок котла Будерус и способы устранения неисправностей

Газовые котлы немецкой компании представлены несколькими модельными сериями:

Наиболее популярный агрегат — Buderus Logamax U072 24K, двухконтурный, мощностью 24 кВт.

Но ошибки газового котла logamax plus A11 802 либо другой, менее распространенной модели обозначаются на дисплее устройства такими же буквенно-цифровыми кодами.

Также для избежания появления ошибок нужно обеспечить надежное заземление Buderus.

Газовый котел Будерус (Buderus), ошибка 6а. Что в этом случае делать и как исправить

Она появляется после нескольких попыток разжечь котел, закончившихся неудачей. Такой же сигнал высвечивается, когда на электроде, отвечающем за контроль пламени, нет сигнала ионизации.

Основные причины возникновения:

Если состояние оборудования допускает его функционирование, ошибку достаточно сбросить. Для этого нужно либо выключить и снова включить электропитание, либо нажать кнопку «ОК» и подержать, пока котел не заработает.

Решение, как исправить критическую ошибку 6 а требуется в том случае, если после сброса газовый агрегат сигнализирует о ней повторно и не разжигается.

Посмотрите видео о том, как можно исправить ошибку 6а

Чтобы выявить проблему, рекомендуется выполнить четыре шага:

Если всё перечисленное не помогло решить проблему, о которой информирует код неисправности 6а, придется вызывать специалиста, который разберется со счетчиком, газовой арматурой или иным источником неполадки.

Ошибка 3у, или 3c

Цифра 3 в сочетании с буквой «у» или «c» (в зависимости от модели — 24 кВт двухконтурный Будерус, или иной мощности, или одноконтурный и т. д.) сигналит о сбоях в работе реле давления газового котла.

Эта неисправность может быть вызвана забитостью канала удаления газов либо неправильной работой вентилятора (на чересчур больших оборотах). Канал нетрудно прочистить, частоту вращения вентилятора — отрегулировать, прибегнув к подсказкам руководства по эксплуатации оборудования.

Если проверка не показывает ни того ни другого, для прекращения ошибки 3с нужно осмотреть реле — срабатывает ли оно при замыкании-размыкании контактов. Если нет — заменить эту деталь системы.

Ошибка 4c

Сигнал 4c подается при срабатывании ограничителя температуры теплообменника. Он автоматически реагирует:

Соответственно, нужно отрегулировать давление (не исключено, что с помощью специалиста-газовщика) либо долить воды.

1н, 1h

Эту ошибку система выдает реагируя на превышение предельной температуры дымовых газов.

Причина неполадки 1h (1н)/устранение:

2e, или 4у

Означает чрезмерную скорость увеличения температуры на подающем потоке. Может быть вызвана всё той же нехваткой воды в системе (если да — добавить в остывший агрегат носитель) либо блокировкой насоса (в этом случае снять блокировку).

Также ошибка может выдаваться неисправным датчиком. Чтобы определить, корректно ли он работает, следует проверить сопротивление на контактах (нормальный показатель — до 10 кОм).

Возникает при слишком быстром повышении температуры в отопительном контуре.

3а, или 7c

Появляется, если вентилятор выходит из строя. Но причинами этой ошибки котла Buderus также являются:

Если вентилятор исправен, нужно проверить указанные места возможного возникновения проблемы и устранить ее в соответствии с итогом тестирования.

Указывает на ошибку горелки. Для устранения необходима регулировка давления газа

Этот код высвечивается, если пользователь нажимает кнопку агрегата дольше 30 секунд. Проблема решается просто — повторным нажатием той же кнопки в течение менее 30 с.

Другие коды ошибок и их расшифровка

Иногда дисплей Будерус Логомакс U072 либо иной модели показывает более редкие обозначения ошибок.

Обратите внимание: полный перечень кодов ошибок, которые выдает ваш агрегат конкретной модели, содержится в руководстве по эксплуатации

Нет сигнала ионизации во время работы горелки Происходит перезапуск горелки. Если розжиг неудачен, то будет показана блокирующая ошибка 6A, после 4-ой попытки розжига блокирующая неисправность переходит в сбой.

Неполадки в электросети котла: часта причина появления многих ошибок.

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 180 градусов и вставляем обратно в розетку или стабилизатор.

Проверить заземление: в частном секторе тестирование контура проводится прибором – мегомметром, при измерении сопротивления должен показать R не свыше 4 Ом.

Проверить потенциал на металлической части котла: ошибка может быть связана с наводками (блуждающими токами). Появляются по разным причинам (близко расположена ЛЭП, мощный источник излучения, повреждена изоляция силового кабеля или иное), но результат один: где не должно быть потенциала, он присутствует.Не забываем также об установке диэлектрической муфты на газовой трубе.

Электрод ионизации: контролирует пламя горелки, если на электронную плату не поступает сигнал от измерительного прибора, котел блокируется.

Частыми причинами выхода из строя электрода становится:

Повреждение электрической цепи (обрыв, ненадежный контакт, замыкание на корпус котла).

Дефект держателя датчика: он расположен на одной сборке с электродами розжига (трещина, скол керамики).

Загрязнение проволоки: на ней накапливается пыль, сажа, окислы и в результате датчик не определяет пламя после розжига. Решается очисткой электрода мелкозернистой шкуркой.

Положение проволоки: во время технического обслуживании неаккуратными действиями электрод сбивается, перестает фиксировать наличие пламени горелки.

Чистка горелки: отрыв пламени происходит при забивании форсунок пылью, кислорода хватает, а газа нет. Чистим с помощью пылесоса и зубной щеточки,.

Конденсат на электроде: если котел стоит в неотапливаемом помещении или подтекает с дымохода без обратного уклона, сырость может влиять на все приборы котла, необходимо просушить камеру.

Неисправность трансформатора розжига: причиной становится становится повреждение электрической цепи: обрыв, отсутствие контакта.

Сбои в подаче газа в дом: часто на магистрали снижается давление подачи газа и котел не выходит на рабочий режим. Проверка сводится к розжигу всех имеющихся на плите конфорок на максимальном режиме. Язычки пламени с характерным оттенком укажут на отсутствие проблем с подачей топлива, а их интенсивность, стабильность – на постоянство давления и его нормальную величину.

Также необходимо проверить:

Положение органов управления запорной арматуры: возможно случайно был перекрыт кран подачи газа в дом или сработал отсечной клапан при отключении электроэнергии.
Исправность, состояние технических устройств: счетчик, редуктор (при автономном газоснабжении), магистральный фильтр, уровень заполнения резервуара (газгольдера, баллонной группы).

Сопротивление между выводами 1 и 3 – 6,5; 1 и 4 – 7,4 (для блока SIT SIGMA 845048).

При несоответствии газовый клапан заменяется (межвитковое замыкание). Если R = ∞ – обрыв, R = 0 – КЗ.

Неисправна электронная плата: неисправность в схеме ЭП также инициирует появление ошибки у котла.

Дефекты выявляются осмотром на предмет деформации, оплавления, обрывов, конденсата и тому подобное.

Возможно новая плата неправильно сконфигурирована.

Если причина отказа оборудования в плате, обратиться в сервисный центр с указанием буквенно-цифровой маркировки узла.

Коды ошибок и неисправности газового котла будерус
