Скважинный адаптер: что это такое, плюсы и минусы, монтаж

Содержание и обслуживание

Технический осмотр изделия совмещен с обслуживанием скважинного насоса.

при подъёме глубинного агрегата из обсадной трубы вместе с напорным шлангом извлекается подвижная деталь приспособления;
основному износу на изделии подвергаются уплотнения. Резиновые кольца теряют эластичность и повреждаются мелким абразивом, находящимся в воде. При обнаружении дефектов уплотнения меняются на новые;
проверяется резьбовое соединение съемного патрубка изделия с фитингом на напорном шланге. При протечке по резьбе меняется уплотнение или фитинг;
если при эксплуатации поврежден гребень фиксации перемещаемой детали приспособления со стационарным элементом на трубе, менять придется подвижную часть изделия;
для замены поврежденного уплотнения неподвижной части устройства необходимо откапать обсадную колонну до врезки изделия, отсоединить водовод и снять гайку с патрубка.

Инструктаж по оснащению скважины адаптером

Подготовка необходимых материалов

Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.

Материалы для установки:

страховочный трос и металлический штырь для закрепления каната;
водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
силиконовый герметик.

Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком

Проведение земляных работ

На схеме показано расположение адаптера скважного. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника

Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.

Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.

Параметры монтажной ямы:

глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
ширина ≥ 50 см.

Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.

Установка основной части

Последовательность операций:

Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.

Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.

Инструкции по монтажу скважного адаптера

Монтаж ответной части

Установочные работы делают вдвоем:

В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.

После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.

Инструктаж по оснащению скважины адаптером

Поставить адаптер своими руками можно не только на новую скважину, но и на действующую. Во втором случае монтаж осложняется необходимостью рытья ямы вокруг обсадной трубы.

Подготовка необходимых материалов

Для вырезания отверстия в стенке обсадной колонны понадобится дрель и специальная насадка к ней — биметаллическая коронка. Диаметр отверстия:

адаптер 1 дюйм — 44 мм;
адаптер 1 ¼ дюйма — 54 мм;
адаптер 2 дюйма — 73 мм.

Для установки скважинного переходника понадобится сделать монтажный ключ из 3 отрезков стальной или пластиковой трубы и фитинга тройника. Это приспособление в виде буквы «Т». Длина вертикальной части должна быть равна расстоянию от края обсадной колонны до предполагаемого места установки устройства. Диаметр монтажной трубы должен быть таким, чтобы ключ плотно входил в верхнее отверстие переходника.

Проведение земляных работ

Обработка земли. Если скважина действующая, то вокруг нее необходимо выкопать яму. Ее глубина должна быть такой, чтобы удобно было сверлить отверстие и монтировать скважинный переходник ниже уровня промерзания грунта. Диаметр ямы делают таким, чтобы можно было свободно расположиться в ней и работать с дрелью. От обсадной трубы к дому выкапывают траншею для трубопровода, тоже глубиной ниже уровня промерзания почвы.

Монтаж ответной части

Существует 2 положения деталей скважинного переходника относительно друг друга — монтажное и рабочее. Перед началом установки необходимо привести адаптер в позицию «для монтажа» и прикрепить ключ к верхнему отверстию. Иначе есть риск падения переходника в скважину. Установку начинают со сверления отверстия в стенке обсадной трубы. Его края нужно очистить от заусенцев.

Сняв крышку со скважины, адаптер со вставленным монтажным ключом опускают в обсадную колонну до высверленного отверстия. В него помещают неподвижную часть переходника и фиксируют ее снаружи резиновой прокладкой, обжимным кольцом и накидной гайкой.

С помощью монтажной трубы вынимают внутреннюю подвижную часть устройства из обсадной колонны. Установленную ответную часть поворачивают на 180° и окончательно заворачивают гайку. К резьбовому патрубку присоединяют трубу, идущую в дом. Диаметр трубопровода подбирают с учетом количества и производительности точек водозабора.

Подключение насоса.

Установка основной части

К нижнему входу адаптера подключают напорную трубу от насоса. Снова опускают устройство в скважину и надевают на клиновые салазки установленной неподвижной части. Переходник должен занять рабочее положение. После этого можно отсоединить монтажный ключ. На последнем этапе фиксируют страховочный трос. Он снимает часть нагрузки на адаптер и стенки колонны от помпы. Затем надевают на скважину крышку. Включив насос, проверяют герметичность соединений. Яму вокруг обсадной трубы засыпают сначала песком, затем грунтом.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
В отверстие вставляют наружную часть адаптера.
На скважину устанавливают крышку, закрывающую ее.
К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
Погружной насос спускают в скважину и соединяют обе части адаптера.

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

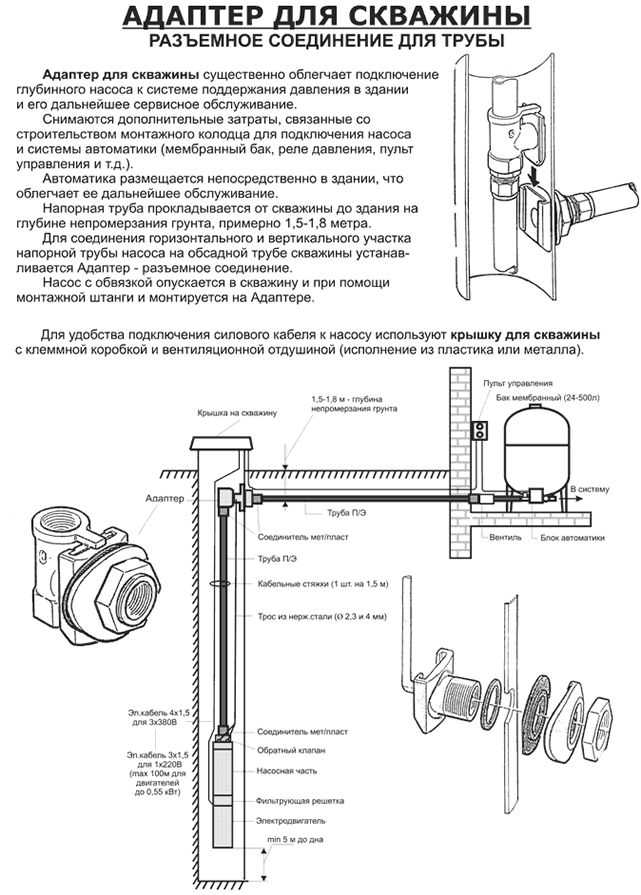

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Как установить своими руками

Земляные и монтажные работы желательно провести при плюсовой температуре, без осадков. Установку скважинного адаптера можно выполнить, воспользовавшись пошаговой инструкцией и опытом мастеров.

Чтобы оперативно провести монтаж устройства и водовода, перед основными работами важно выполнить подготовительные:

Получить информацию о глубине промерзания грунта в районе нахождения источника.
Ознакомиться с параметрами скважины: глубиной залегания водоносного слоя (не должна превышать 70 метров), производительностью выработки, диаметром обсадной.
На основании данных параметров скважины подобрать глубинный насос и напорную пищевую трубу диаметром, соответствующим размерам отверстий приспособления. Приобрести кабель управления помпой, крышку на скважину и выбирать адаптер.
Приобрести: приборы управления и контроля за работой источника, конденсатор и оборудование для очистки воды.
Для магистральной водяной трассы приобрести трубу и переходники.
Подготовить необходимый инструмент и комплектующие для сборки конструкции водовода.
Вокруг обсадной колонны очищаем требуемое для работы пространство от грунта на глубину, превышающую уровень промерзания на полметра, и прокапываем траншею к дому для прокладки водопроводной трубы.
Используя болгарку, отрезаем обсадную на уровне земли, зачищаем кромки среза, устанавливаем и закрепляем скважинную крышку.
В обсадной колонне, у дна выкопанной траншеи, приступаем к монтажу скважинного адаптера. С помощью корончатой фрезы, подобранной по диаметру патрубка изделия, просверливаем отверстие в стенке трубы.

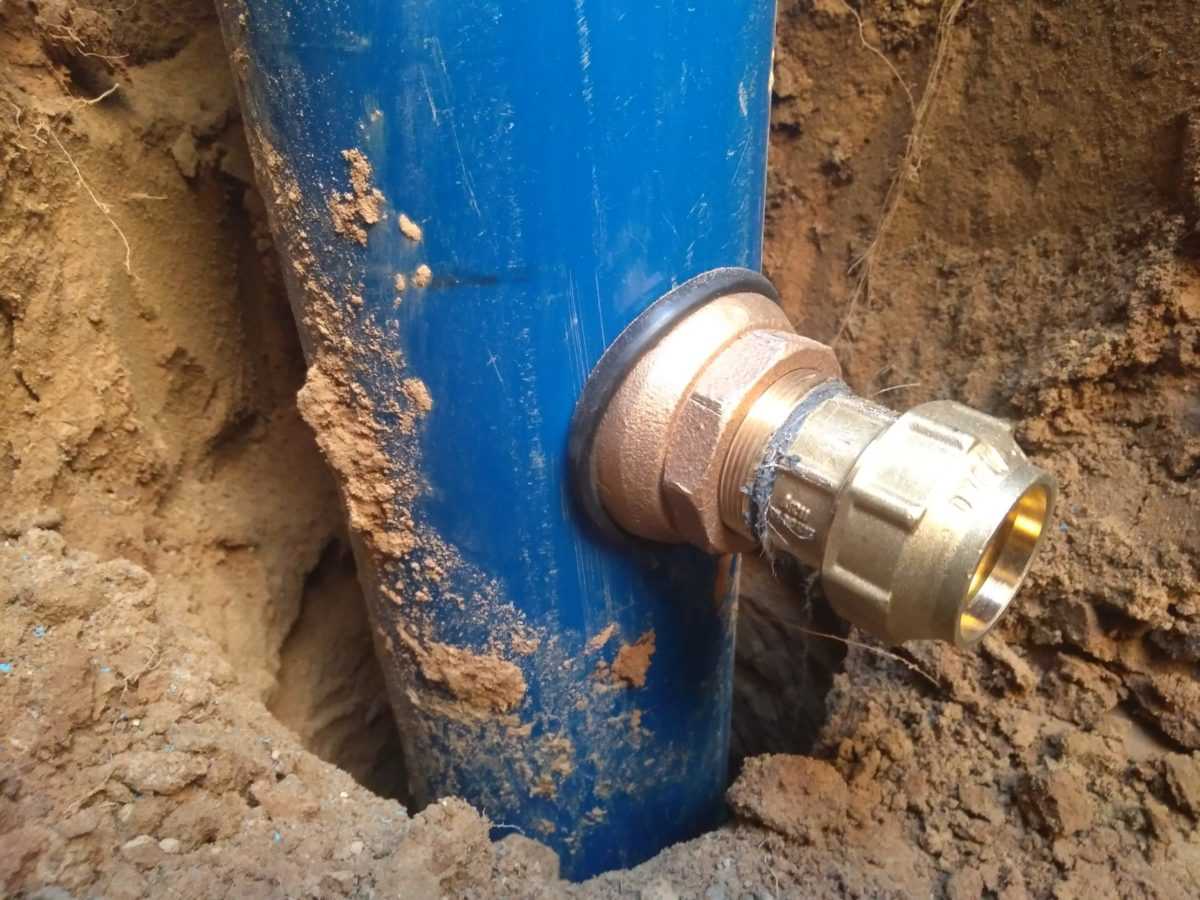

Вставляем неподвижную деталь адаптера в отверстие на колонне и закрепляем на трубе гайкой, используя рожковый ключ. Предварительно на патрубок надеваем резиновое уплотнение и фасонную шайбу, обеспечивая герметичность соединения.
После гайки на патрубок накручиваем переходник, к которому монтируем водопроводную трубу, проложив в траншее до накопительной емкости в техническом помещении.
К погружному насосу подсоединяем шланг, кабель и страховочный трос, объединив в единую плеть. Опускаем насос в обсадную трубу на требуемую глубину.
Отрезаем напорный шланг и закрепляем на конце фитинг, с его помощью трубу соединяем с подвижной деталью приспособления.
В отверстие крышки скважины вставляем силовой кабель и протягиваем его по траншее до технической комнаты, подключаем к щиту управления.
В подвижный патрубок конструкции вворачиваем штангу и, опуская в обсадную трубу, вставляем деталь в неподвижную часть устройства.
Натягиваем страховочный трос и закрепляем на колонне, снимая нагрузку с насоса и шланга с кабелем с адаптера. Извлекаем из шахты монтажную штангу.
Включаем насос, пропускаем воду по собранной системе в накопительную емкость, проверяем герметичность.
Закрываем крышку скважины и засыпаем траншею. Система снабжения дома водой подготовлена к эксплуатации.

Монтаж устройства можно выполнить в собранном виде. После изготовления отверстия в обсадной трубе, под несъемный патрубок изделия:

при помощи монтажной штанги опускаем в колонну насос с напорным шлангом и установленным на нем устройством. Длина штанги при касании ручки с крышкой на колонне обеспечивает точное совпадение несъемного патрубка с отверстием;
вставляем патрубок в отверстие и фиксируем на трубе конструкцию, с помощью уплотнения, шайбы и гайки. Далее выполняются описанные ранее работы.

Этот вариант монтажа позволяет плотно соединить детали устройства до установки на трубе, не нарушив уплотнительное кольцо. Но раздельная сборка частей приспособления рассчитана на обслуживание глубинного насоса и периодическое разделение элементов для подъема агрегата из скважины.

Самостоятельно смонтированный адаптер для скважины и водовод, кроме экономии денежных средств, позволяет владельцу дома быть уверенным в качестве выполненной работы.

Кессон для скважины: виды и характеристики

При разнообразии материала изготовления – металл, пластик, бетон, кирпич – кессон представляет собой защитную конструкцию, устанавливаемую на устье скважины. Вверху кессона имеется люк для доступа к оборудованию, размещаемому внутри этой емкости.

Для кессона обязательна герметичность, поскольку скважину необходимо защищать от просачивания воды с поверхности (дождевых осадков, снеготаяния).

Другим негативным фактором, требующим защиты, являются морозные зимы. На водоносный горизонт низкие температуры не влияют, поскольку он залегает намного глубже уровня промерзания грунта. Но для вывода скважины заморозки опасны, поскольку вызывают обледенение водопроводных труб и насосного оборудования. Полностью погруженный в землю кессон своей нижней частью выводится ниже границы промерзания грунтовых слоев, его стенки и люк дополнительно утепляются.

Надежность кессона, особенно выполненного из металла, позволяет уберечь водопроводное оборудование (наружный насос, запорную арматуру, автоматику, фильтры и др.) от любых внешних угроз и обеспечить доступ к нему в любых погодных условиях.

Кессон может выполняться различной формы – как круглой (наиболее популярна), так и квадратной или прямоугольной. Заглубленная емкость изготавливается чаще всего из стали или пластика. Дешевле выполнить бетонный или кирпичный кессон, однако его нелегко гидроизолировать – поверхностные воды будут проникать внутрь и, что хуже, просачиваться вглубь скважины между внешними стенками обсадной трубы и грунтом.

Металлический кессон. Производится круглой или прямоугольной формы, имеет менее широкую горловину, чем основной корпус. Соединение между стальным кессоном и скважинной трубой выполняется сваркой. После размещения в подготовленном котловане металлическая емкость засыпается землей. Снаружи остается заметным только горловина с люком, выступающая над грунтом на 150-200 мм.

Металл является хорошим проводником тепла (теплопроводность порядка 45,4 Вт/м∙град), поэтому минимальная высота стального кессона составляет два метра. Для антикоррозийной защиты корпус емкости прокрашивается внутри и снаружи специальной краской, его внешние стенки защищаются обмазочной гидроизоляцией. В верхней части емкость кессона отделывается изнутри утеплительным материалом, также размещаемым на внутренней стороне крышки.

Основной недостаток металлического кессона заключается в его подверженности коррозии. Поэтому перед закладкой бункера в грунт предпринимаются повышенные меры защиты его наружных поверхностей от прямого контакта с влагой (влажным грунтом). Заметим, что стальной кессон массивен, его установка ведется только при помощи подъемной спецтехники.

Пластиковый кессон. Корпус емкости выполняется из ПНД, толщина стенок около 20 мм. Конструкция значительно легче стального кессона, установка выполняется без найма автокрана. Пластиковая защита водопроводного колодца не подвержена коррозии и прослужит в качестве подземного кессона полный срок службы самой скважины (свыше 30 лет).

Кессон из пластика низкого давления не нуждается в утеплении, поскольку теплопроводность у пластика очень мала (0,41-0,44 Вт/м∙град). Такие емкости изготавливаются фабричным производством, они полностью герметичны и не нуждаются в гидроизоляции.

Основной недостаток пластикового кессона – его стенки более хрупкие, чем у стальной емкости. И при интенсивных подвижках грунта, например, при морозном пучении, корпус бункера из ПНД может треснуть. Впрочем, правильный монтаж пластикового кессона позволит свести риски повреждения стенок емкости к минимуму.

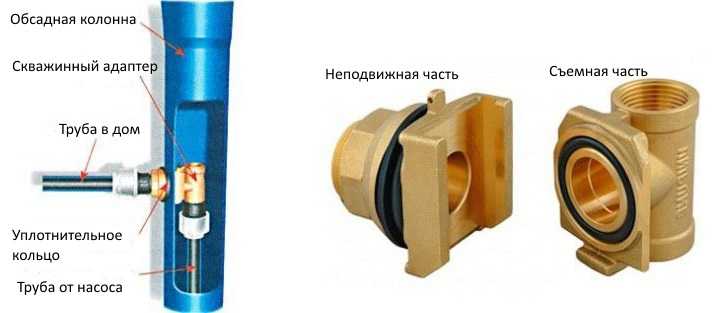

Конструкция элемента

Скважинный адаптер состоит из 2 основных деталей:

Наружная часть, представляющая собой резьбовой патрубок с резиновыми уплотнителями с обеих сторон. Он вводится внутрь скважины, опускается до уровня заранее просверленного в трубе отверстия и плотно фиксируется в нем гайкой.
Внутренняя часть по внешнему виду – это тройник, в одном из ответвлений которого находится техническая резьба для монтажной трубы, другим он подсоединяется к наружной части, а последняя служит для подключения трубы водопровода, ведущей в дом.

Обе детали скрепляются между собой соединением вида «ласточкин хвост».

Кессон для скважины.

Какие бывают кессоны:

Пластиковые
Железные
Бетонные

Рассмотрим плюсы и минусы кессонов вообще, а также вариантов их исполнения.

Плюсам кессона является возможность установки всего вспомогательного оборудования (реле, давления или блок автоматики, гидроаккумулятор, фильтры и т.д.) внутри кессона. Это позволяет ввести в дом только водопроводную трубу. Минусы кессона это значительно более высокая цена как самого кессона, так и монтажа. Также для заглубления кессона требуется значительное место и возможность подъезда к этому месту строительной техники (трактор, манипулятор).

Пластиковые кессоны ставятся только там, где верхние слои почвы сухие и не подвижные. Они дешевле металлических. Минусом пластикового кессона является возможность деформации от внешних воздействий.

Металлические кессоны более прочные, но и более дорогие. Такие кессоны можно использовать в любых почвах, это самый надежный вариант.

Бетонные кессоны выполняются либо из железо-бетонных колец, с обязательной герметизацией всех швов, пола и потолка кессона. Либо путем заливки с использованием опалубки. Плюсам данного вида является возможность конструирования кессона любого размера и размещения в нем серьезной системы фильтрации, например от железа или солей. Из колец получается более дешевый вариант, но герметизировать нужно его очень надежно, иначе внутри будет стоять вода.

Надеемся мы смогли помочью Вам определиться с выбором скважинный адаптер или кессон.

Расчитать стоимость обустройства скважины Вы можете воспользовавшись нашим калькулятором.

Наша группа VK

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

электродрель;
ФУМ лента;
биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
строительный уровень;

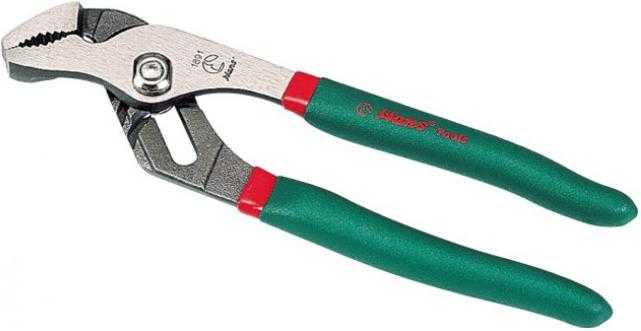

ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

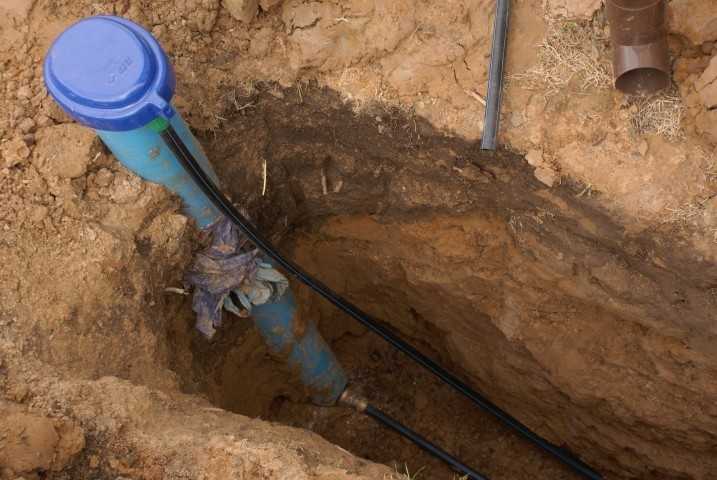

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

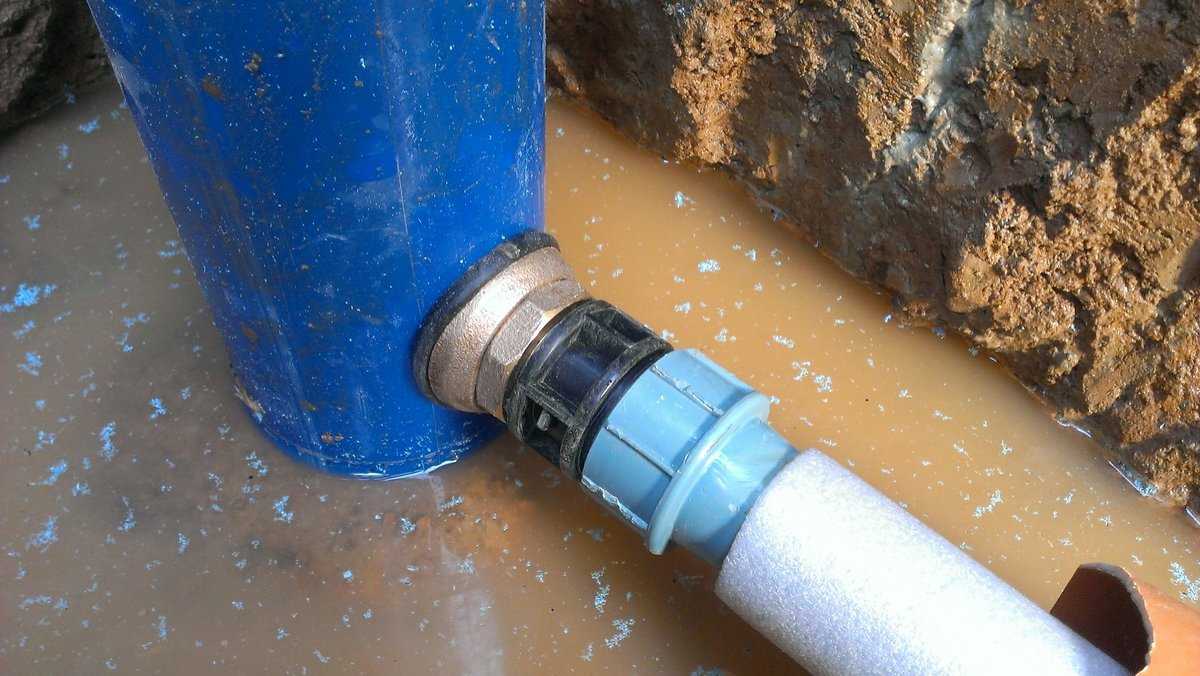

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

https://youtube.com/watch?v=H40RGmQrzoA

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Производители скважинных адаптеров

https://youtube.com/watch?v=XZIrHyv05sI

Debe Pumpar выпускает адаптеры для скважин, соответствующие европейским стандартам качества. Такие изделия имеют корпус, способный выдерживать коррозию довольно долго. Также оборудования может предусматривать наличие термальной защиты. Соответственно, при желании вы сможете установить изделие для скважины выше уровня промерзания земли. Стоит отметить, что Debe Pumpar занимается выпуском различной запорно-ограждающей арматуры. Это фитинги, а также люки и крышки для скважин.
Baker занимается производством адаптеров из нержавеющей стали, предназначенных для трубопроводов, по которым поступает питьевая вода. Подобное оборудование считается действительно высококачественным, а, значит, фитинги идеально подойдут для домашних систем водоснабжения.
Vinkell специализируется на производстве бронзовых фитингов высокого качества. Стоит отметить, что минимальный диаметр трубы, к которой удастся подключить скважинный адаптер, составляет 120 мм. Благодаря высокому качеству эти фитинги можно устанавливать в обсадных трубах, которые располагаются в нестабильных слоях почвы, то есть рядом с канализацией или даже внутри фундамента.

Как самому установить адаптер

Установка скважинного адаптера своими руками дело не сложное, но нужно хорошо подготовиться. Иными словами не стоит покупать адаптер и сразу его ставить, это приспособление монтируется в последнюю очередь, то есть у вас уже должен быть насос, трубы, поддерживающий трос и верхний оголовок.

Иллюстрации	Рекомендации
	Инструменты и материалы. Из материалов вам нужна только фум-лента, все остальное идет в наборе с адаптером. Инструмент: · Разводной ключ; · Круглая коронка под электродрель по диаметру выхода адаптера; · Электродрель; · Кронштейн для монтажа адаптера (обрезок трубы с ручкой и резьбой на конце, резьба должна соответствовать резьбе на адаптере).
	Глубина. Здесь все зависит от точки промерзания грунта, в среднем она колеблется на уровне 1,2 – 1,5 м. начинать лучше с траншеи от дома и постепенно двигаться к скважине.
	Пробная сборка. 1. Переходник для ПНД трубы; 2. Насос; 3. Обратный клапан; 4. Подвеска для насоса.
	Подрезка обсадной колонны. Как правило, оголовок устанавливается на высоте до полуметра над землей.
	Ставим оголовок. Оголовок лучше брать герметичный с клемником. Технология монтажа проста: 1. Устанавливаете оголовок на обсадную колону; 2. Зажимаете крепежные винты по периметру оголовка; 3. Промазываете стык силиконом.
Отверстие под адаптер. Определяетесь с точкой входа и высверливаете коронкой отверстие в обсадной трубе.
Вставляем адаптер. Вкручиваем в кронштейн в колено адаптера, опускаем его в обсадную трубу и выводим хвостовик в просверленное ранее отверстие.

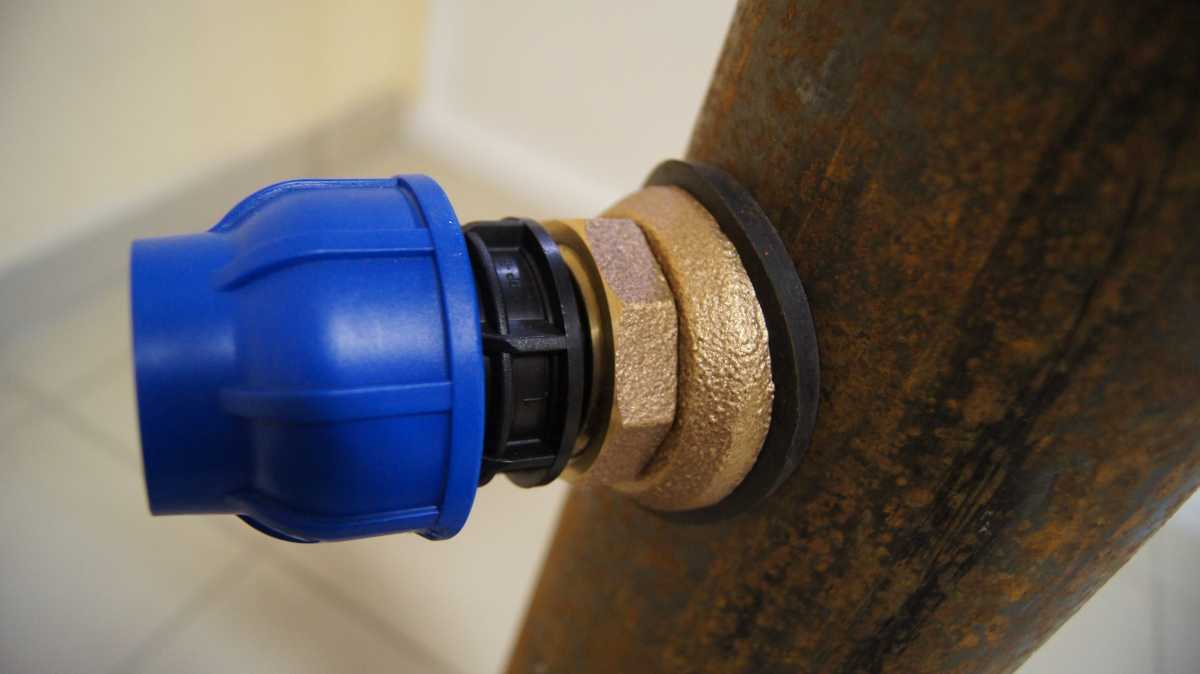

	Фиксируем адаптер. Здесь ничего сложного: 1. Надеваете на выход адаптера уплотнитель; 2. На уплотнитель надеваете изогнутую шайбу; 3. Сверху все фиксируете гайкой.
	Вкручиваем переходник. Переходник берем латунный и пред вкручиванием наматываем на резьбу несколько витков фум-ленты.
	Подсоединяем трубу. ПНД труба заводится в переходник и обжимается гайкой.
	Погружаем систему в скважину. Технически все просто, но насос с трубой и страховочным тросом в одиночку опускать очень тяжело, поэтому найдите себе еще пару помощников.
	Монтаж адаптера на внутреннюю трубу. Когда насос дойдет до нужной глубины, вам нужно будет обрезать трубу и подсоединить к ней ответную часть адаптера. С обратной стороны ответной части у нас вкручен монтажный кронштейн. Дальше опускаете систему вниз и при помощи кронштейна цепляете ласточкин хвост.
	Страховочный трос. Насос с трубой не должен висеть на адаптере, поэтому дальше фиксируете его страховочным тросом.
	Подключение. Данная модель оголовка оснащена клемником, но лучше не пожалеть цельного куска кабеля и пустить его напрямую.
Закрываем крышку оголовка. На последнем этапе вам останется только зафиксировать крышку оголовка крепежными болтами и можно проверять систему в действии. Ниже на видео в этой статье весь процесс показан наглядно.
