Виды стеклорезов и особенности их применения
Инструменты для резки стекол отличаются по таким характерным особенностям, как удобство проведения работ, а также качество их выполнения. Профессионалы пользуются более дорогими и качественными моделями, а вот для начинающих мастеров подходят обычные бытовые стеклорезы. Для вырезания круглых изделий из стекла применяются циркульные стеклорезы.
- Роликовый — из названия понятно, что режущий элемент представлен в виде ролика из твердосплавных материалов. Зачастую в качестве таковых используется карбид вольфрама или быстрорежущая сталь. Рукоятка изготавливается из дерева или пластика, и может иметь прямую форму или изогнутую. Форма рукоятки влияет на величину прикладываемой силы, которая может приходиться на пальцы рук (при использовании прямого инструмента), и локтевой сустав (когда применяется изогнутая рукоятка). Головка оснащается несколькими роликами, которые при притуплении не подлежат заточке. После износа роликов, проще приобрести новый инструмент, стоимость которого стартует от 100 рублей
- Алмазный — в отличие от роликового, этот тип стеклореза относится к профессиональным. Это означает, что прибором можно резать стекло любой толщины. Режущий элемент изготавливается из алмазной крошки, поэтому при резке не требует использования смазывающих материалов. Алмазный стеклорез обеспечивает высокоточную резку стекла. Наконечник крепится к головке посредством серебряного припоя, который при избыточной нагрузке может начать растрескиваться. Наличие специального винта на рукоятке позволяет осуществлять замену или перестановку наконечника, изменяя при этом грани. Точность реза зависит от формы резака, который может иметь пирамидальную и конусную конструкцию. Более точная резка обеспечивается за счет применения пирамидального резца. При износе режущей кромки необходимо перевернуть резец на 90 градусов. Выбирать инструмент необходимо в зависимости от толщины разрезаемого стекла — до 5 мм и свыше 10 мм. Самый недорогой стеклорез с резаком из алмазной крошки обойдется от 250-300 рублей
- Масляный — инструменты, посредством которых осуществляется подача масла в зону реза. Режущий элемент изготавливается из быстрорежущей стали, а подаваемый смазочный материал предназначен для того, чтобы получить гладкий надрез. Масло позволяет увеличить ресурс резака по причине уменьшения трения при резке. Емкость с маслом расположена в рукоятке, и подается на резак путем равномерного или капиллярного способа в зависимости от конструктивных особенностей. Равномерная подача смазки обеспечивается за счет применения шарика, который одновременно также выполняет роль окончательного разделения стекла с противоположной стороны. При израсходовании масла, осуществляется его восполнениие при помощи обычного шприца. Для смазки применяется преимущественно масло марки И-20А, главным достоинством которых считается отсутствие эффекта окисления режущего элемента. Масляные стеклорезы стоят от 200 рублей
- Циркульный — служит для того, чтобы осуществить вырезания стеклянных кругов разного размера. В качестве опорного устройства, циркульный инструмент оснащен присоской. Регулировка диаметра вырезаемого стеклянного круга осуществляется при помощи градуированной шкалы, на которой крепится режущий элемент с рукояткой. Режущий элемент имеет способность перемещаться по шкале
- Круговой — если необходимо вырезать овальный круг или эллипс. В конструкции инструмента присутствуют два крепежных элемента, что позволяет перемещаться режущему элементу по сложной траектории. Такой инструмент является самым дорогим, так как позволяет вырезать самые сложные фигуры из стекла. Если необходимо вырезать круг или эллипс из стекла, то для этого не обязательно использовать циркульный или круговой стеклорез. Подойдет обычный инструмент, круглая или овальная линия которым наносится при помощи предварительно подготовленного шаблона
Если возникает необходимость воспользоваться инструментом для резки стекла, то вовсе не обязательно выбирать самые дорогие модели. Для таких случаев подойдет самый дешевый роликовый стеклорез.
Роликовый стеклорез
Данный вид по праву считается достаточно простым и распространенным стеклорезом для дома и работы. В качестве режущей части у данного инструмента выступают ролики, изготовленные из твердого сплава, обычно на основе вольфрама и кобальта.
Модели роликовых типов, оснащаются разными количествами режущих роликов, как с одним, с тремя, так шестью. Соответственно, чем больше режущих роликов, тем лучше режется стекло, и тем дороже его стоимость.
Если же режущий элемент затупился, заменить его не составить труда, для этого потребуется слегка ослабить крепежный винт, а барабан с роликом повернуть на шестьдесят градусов. Также, помимо замены затупившегося элемента его можно периодический затачивать, используя механическую точилу или ручной метод с мелкозернистым абразивным диском.
Особенности масляных стеклорезов
Как видно из названия, такие модели отличаются тем, что рабочие механизмы смазываются маслом. В остальном инструмент напоминает традиционные роликовые стеклорезы. Собственно, благодаря наличию автоматической смазки этот вариант является более выгодным с точки зрения долгосрочного или интенсивного применения. Дело в том, что стеклорез роликовый масляный в процессе работы не предполагает сильного трения рабочей головки, благодаря чему увеличивается и эксплуатационный ресурс. Обычные роликовые модели, напротив, избавлены от системы смазки, поэтому менее долговечны. Впрочем, те, кто редко имеет дело с обработкой стекла, вполне могут обратиться к стандартным версиям без смазки. Существуют также алмазные стеклорезы. Они не требуют использования масла, но при этом отличаются высоким эксплуатационным сроком. Правда, масляные аналоги обходятся дешевле.
Где используется стеклокерамика или закаленное стекло?
В строительстве, требующем применения безопасного стекла: школы, детские сады, спортивные сооружения, административные здания.
В дизайне объектов коммерческого и жилого предназначения: лестницы, остекление террас и лоджий, стеклянные двери, перила, стеклянные перегородки.
В архитектуре: стеклопакеты, потолочное остекление, остекление фасадов.
В ограждениях, где возможны большие тепловые нагрузки: стекла находящиеся на расстоянии менее 30 см от источников тепла.
В быту, плиты с варочной панелью из стеклокерамики, посуда из ударопрочного закаленного стекла.
Также нашими специалистами осуществляется профессиональная резка стекла.
Как и чем заправить и как работать масляным стеклорезом?
Масляный стеклорез сравнительно недавно появился в арсенале резчиков стекла. В принципе — это тот же самый роликовый стеклорез, оборудованный функцией автоподачи смазки к режущему элементу. Резервуар для масла совмещен с ручкой стеклореза, а жидкость через фитиль поступает непосредственно к ролику, попутно смазывая его ось.
Такая система дает возможность снизить трение в оси ролика, обеспечивая его плавное движение, связывает мельчайшие частицы стекла, которые образуются в процессе резки.
Для того, чтобы масляный стеклорез работал правильно, его следует заправлять специальным маслом. Такое масло имеет одну важную особенность — оно смывается водой!, а кроме того, не стекает с оси ролика и самого ролика и не растекается по стеклу.
Конечно, вместо специального масла, можно использовать и другие виды масел, вплоть до веретенного, лишь бы оно обладало текучестью, способной по фитилю свободно подаваться к режущему элементу. Можно использовать скипидар, керосин, уайт-спирит и пр.
Но такая замена крайне нежелательна, потому что:
во-первых, как уже было сказано выше, все эти вещества плохо удаляются со стекла. Придется выделять дополнительное время и средства для приобретения специальных жидкостей для его очистки от жирных пятен.
во-вторых, использование подобных заменителей в очень короткие сроки выведет Ваш инструмент из строя.
Специальные масла, используемые для масляных стеклорезов:
Silberschnitt, Milli M2000, Т-3133, BOHLE, EnviroGOLD, Novacan Cutter Oil и др.
Масло заливается в ручку-резервуар на 2/3 от полного объема. Чтобы масло в процессе работы поступало равномерно и правильно, его подачу регулируют с помощью колпачка. Поворачивая колпачок в ту и другую сторону, добиваются, чтобы на стекле получалась ровная и влажная полоска. По окончании работы, если не предвидится большого перерыва, масло можно оставить в стеклорезе, в противном случае масло лучше слить.
Основные приемы резки и подготовки материала при работе масляным стеклорезом такие же, как и алмазным. (Смотрите здесь же, на РемОтвете).
И в заключение небольшое видео по теме.
Масляный стеклорез не намного сложнее в работе чем обычный роликовый. Принципы обращения с ними одинаковы, с разницей лишь в том, что масляный стеклорез (как ясно из названия) еще имеет и подачу смазывающей жидкости к месту реза.
Чем заправлять. Самый бюджетный вариант смазывающего состава, для масляного стеклореза, это моторное масло разбавленное обычным керосином, в пропорции один к одному. Такую смазку может сделать каждый. Масло с керосином имеет меньшую вязкость за счет чего проникает к ролику и в тоже время не лишено смазывающих свойств. На ресурс ролика моторное масло с керосином ни как не влияет и на качество рез тоже. Единственный минус такого коктейля, это то что его сложнее отмывать водой.
Специальные масла для масляных стеклорезов ни чем не лучше по своим смазывающим свойствам с маслом разведенным керосином, однако дороже их в разы. К их неоспоримому плюсу можно отнести разве что, то что они водорастворимы и хорошо смываются, потому как состоят из тяжелых эфиров маслянистой консистенции. Если же вы все таки сделали выбор в пользу специального средства для масляного стеклореза, то в качестве его вполне подойдет масло Т-3133, российского производства. Цена за двести грамм не более 250 рублей. Для домашнего мастера, этой баночки хватит лет на десять. Смывается не оставляя разводов. Из зарубежного есть хорошая жикость SOGEVER 1000 FG. Эта вообще не требует смывания, она испаряется полностью сама. Правда и стоит около пяти тысяч за литр. В маленькой таре не видел. Используется в основном для автоматической резки стекла и ответственных стекольных работ контурной резки (волновой резки)
Как работать? Масляный стеклорез, в отличии от роликового (сухого) или алмазного, требует минимума подготовительных работа — это просто залить смазывающую жидкость в ручку инструмента. Правила резки масляным стеклорезом все те же что и у остальных — стекло должно быть чистым, уложенном на ровную твердую поверхность. Перед концом реза нажим ослабляют. Нельзя проводить по одному резу несколько раз — испортим ролик. Стекло толщиной более 5 миллиметров нужно прорезать с обеих сторон, два реза друг на против друга.
Пошаговая инструкция по резке закаленного стекла
Резка закаленного стекла предполагает предварительный отжиг данного материала. Процесс включает в себя равномерный нагрев каленого стекла. Главной задачей этого этапа является устранение напряжений, которые появились в материале при выполненной ранее закалке. Именно эти напряжения и являются главным препятствием для резки безопасного стекла. Избавитесь от них – сможете реализовать запланированное.
Отжиг выполняется в следующем порядке. Сначала стекло замачивается в воде с постоянной температурой. Замачивать нужно до тех пор, пока не будет достигнута температура, соответствующая вязкости в печном агрегате. Она равняется η = 1013 Пуаз. Время, требующееся для замачивания, зависит от того, насколько большой кусок стекла вы собираетесь резать.
Пример 2. Технология резки закаленного стекла.
Стекла марок Bullseye, Effetre и Lauscha замачиваются при температуре в +504 градуса по Цельсию. Боросиликатное стекло требует более высокой температуры замачивания, +566 градусов. А для стекла марки Satake оптимальной температурой является +477 градусов. На вымачивание мелкого бисера уходит в среднем 20 минут. Бусины более крупного размера нужно выдерживать в течение часа. Пресс-папье большого размера выдерживается 12 часов и более. Особенно большие изделия весом 40 кг и больше в отдельных ситуациях требуют закалки сроком в несколько месяцев.
Стекло необходимо постепенно охладить до температуры ниже температуры деформации. Она равняется η = 1014,5 Пуаза. Процесс должен выполняться довольно медленно, чтобы не возникали дополнительные напряжения. Стекла марки Satake охлаждаются при температуре +399 градусов по Цельсию. Для охлаждения изделий других марок подходит температура, равная +427 градусам. Стекло необходимо охладить в печи до комнатной температуры.
Наденьте защитные очки и приступайте к резке отожженного стекла. Возьмите угольник, наметьте линию реза. Угольник нужно держать вдоль оставленной линии. Отрежьте стеклорезом по линии. Нажимайте со средней силой, делая царапину вдоль линии разметки. Вдоль линии разрешается проводить всего 1 раз.
https://youtube.com/watch?v=iXwasJ94qLE
Далее вам нужно взять деревянный стержень на 6 мм в диаметре, положить его под линию отреза и приложить быстрое и резкое давящее усилие по обеим сторонам. Если все сделано правильно, стекло разломается на 2 аккуратные части. Края полученных частей необходимо обработать при помощи шлифовального камня. Это сделает изделие более прочным и безопасным.
При желании стекло подвергается повторной закалке. Лучше, если этой работой будет заниматься профессионал. Процедура требует наличия соответствующих навыков и специального оборудования, поэтому новичок с ней попросту не справится.
Ввиду того что процесс резки каленого стекла, который на практике представляет собой резку отожженного стекла, является многошаговым, можно упростить себе задачу, купив простое стекло, отрезав от него нужные участки или подготовив желаемые отверстия и закалив. Это позволит сэкономить деньги, силы и время.
https://youtube.com/watch?v=EzVDAVnWRpk

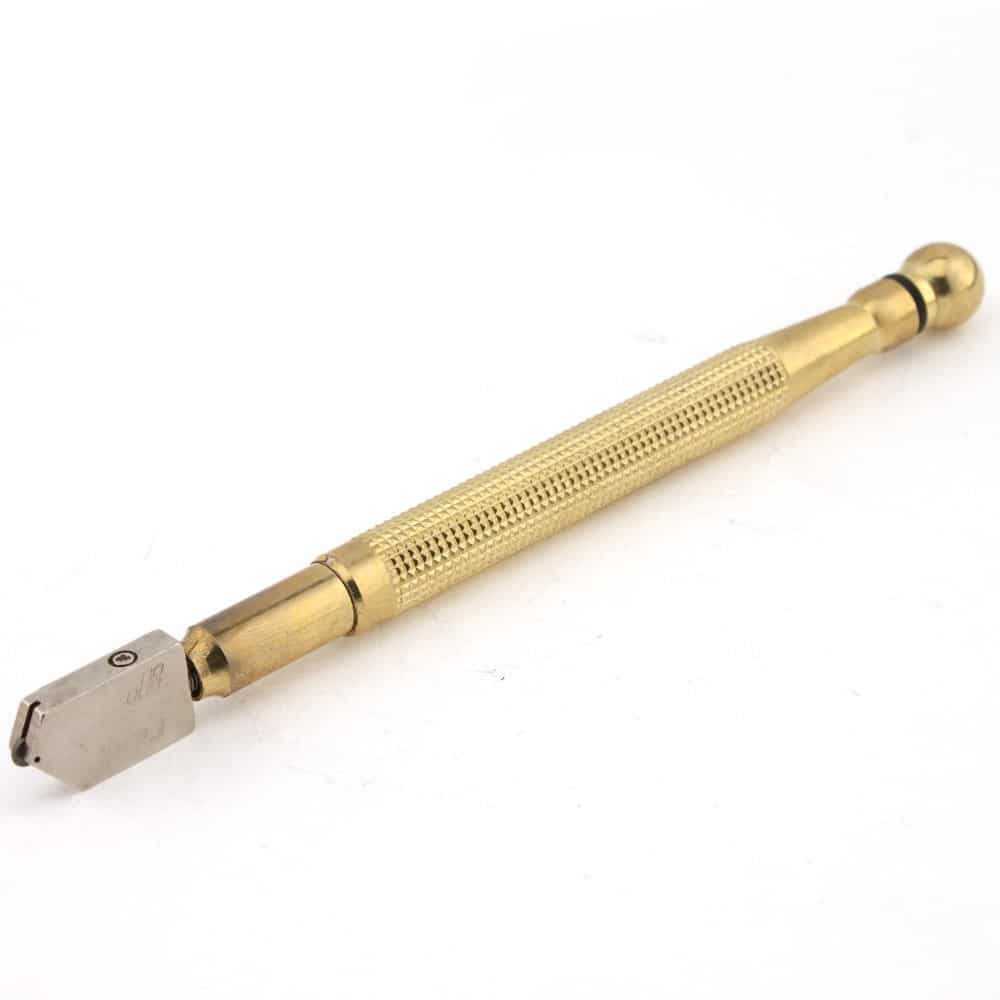

Масляный стеклорез
Стеклорезы, предусматривающие подачу масла в рабочую зону, изготавливаются из быстрорежущих сталей и имеют возможность замены рабочей головки. Наиболее целесообразны модели, куда можно устанавливать два вида головок – обычную, и для резки толстого стекла. Они различаются углом заточки режущего ролика: стандартный угол — 120°, а толстое стекло режут роликами с углом наклона до 154°.
Назначение масла при резке стекла — смазывать режущий диск для получения гладких надрезов. Некоторые ножи снабжаются резервуаром для подачи масла, который встроен в рукоятку. Другая важная конструктивная особенность масляных стеклорезов – наличие шарика над или под роликом. При погружении в масло шарик обеспечивает равномерное стекание смазки на рабочую поверхность ролика, что снижает усилие реза, и увеличивает долговечность инструмента. При отсутствии шарика резервуар имеет капиллярное отверстие, через которое масло каплеобразно стекает вниз. Расход смазки в этом случае увеличится.
При окончании резки шарик выполняет и другую функцию – простукивания заготовки с противоположной стороны, чтобы выполнить окончательное разделение стекла.
Пополнение резервуара выполняют обычным одноразовым шприцем. В качестве смазки обычно принимают минеральные масла средней вязкости типа И-20А: они не провоцируют окисление стального режущего ролика.
Цена масляных стеклорезов – от 150 руб.
Отзыв: Стеклорез Матрикс — Режет, как по маслу! Наверное потому, что масляный)
16.03.2015
Отзыв рекомендуют:451
Достоинства:
аккуратность, удобство, долго не тупится
Недостатки:
нет
Доброго времени суток, уважаемые коллеги и посетители сайта! Я хочу рассказать вам о том, что многие дамы и в руки не возьмут, но поверьте, вещь нужная и стоящая — стеклорез «Матрикс».
Вся информация о нём находится сзади, и освещена на трёх языках.
Как он работает легко и просто узнать здесь. Но я спрашивала у знающих людей, они ответили, что зачастую твердосплавкий ролик состоит из вольфрама кобальта. Почему мы приобрели именно масляный стеклорез? Да потому что, для новичка, а я являлась именно таковым, — это оптимальный вариант для обучения.
Информация о производителе также находится на задней части.

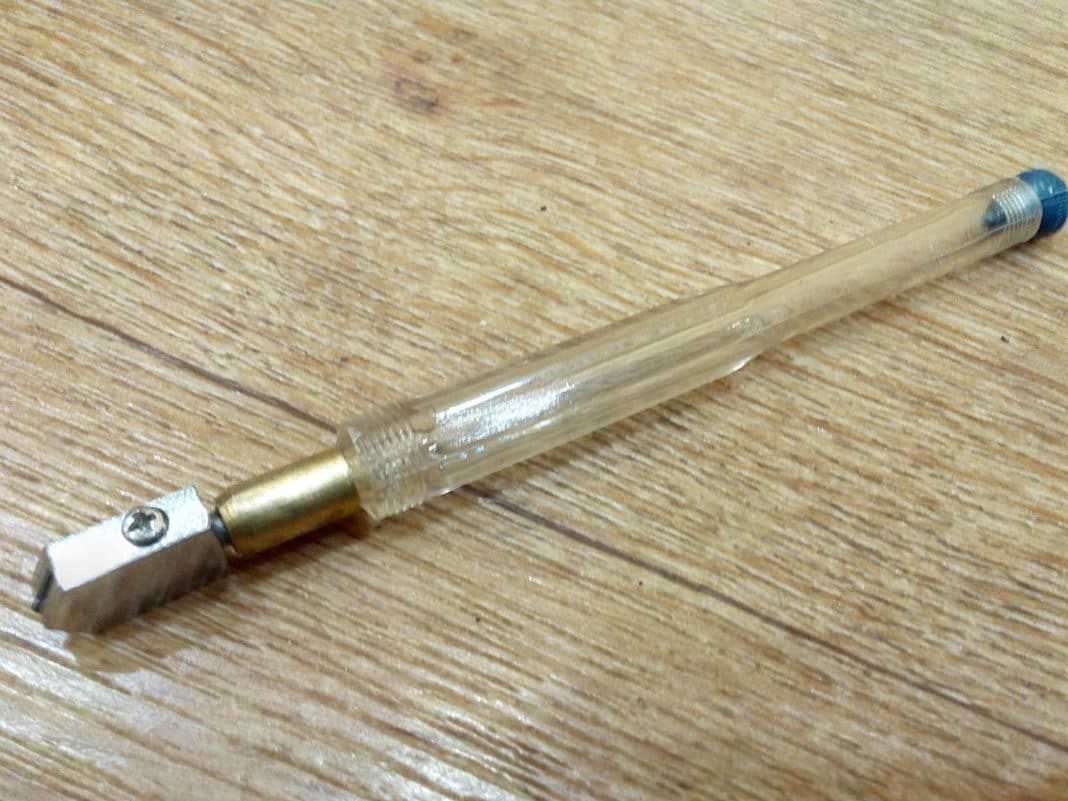

Так он выглядит:
Теперь в подробностях. Верхушка ручки откручивается и сюда заливается масло или керосин, которые и обеспечивают прекрасное выполнение функций. Справедливости ради, скажу, что масляные стеклорезы гораздо дешевле, нежели алмазные.
С помощью пластмассового аппликатора, масло заливается в отверстие. Очень нужная вещь, но очень часто теряется, из-за миниатюрных размеров.
Что такое масляный стеклорез
Поэтому мы иногда используем самый обычный шприц. Получается даже удобней, не в плане залива внутрь, а в плане набора масла.
Сам ролик в комплекте один, и им можно резать стекло толщиной до 10 миллиметров, здесь резец с заточкой под 135 градусов.
Мы использовали данный стеклорез, чтобы подточить некоторые части теплицы, и вырезать стекло на место разбившейся части кухонного гарнитура. Муж часто берёт его на работу, пользуемся им часто и уже в течении года, до сих пор не затупился. Однако, масляные стеклорезы, если и тупятся, то приходится менять всю рабочую поверхность, вместе с резцом, боковыми частями и осью крепления.
Рабочая поверхность выглядит так:
Для того, чтобы результат оправдал ожидания, — надо ложить стекло на ровную поверхность. Мы укладываем остаток от кухонной столешницы, получается удобно и ровно.
Для пущего эффекта, стекло хорошо протираем газетой и смазываем спиртом для обезжиревания поверхности.
Как только начинаешь работать стеклорезом, то на стекле слышится характерный неприятный звук. Для меня это было самым сложным испытанием в процессе работы, но и к этому привыкаешь быстро.
Мне понравилась ребристая поверхность ручки, она позволяет чётко чувствовать вибрацию, и в случае, когда такт меняется, тут же приостанавливаю работу, чтобы найти неполадку.
После работы стеклорезом, видна небольшая тонкая черта, по которой и нужно оббивать стекло.
Данный вид стеклореза, делает черту не просто тонкой, но ещё аккуратной и чёткой. Её очень хорошо видно, даже на матовом стекле.
Так что рекомендую всем новичкам
Спасибо за внимание! всем удачи! Пока!
Как работать масляным стеклорезом
Перед началом работы обустраивается рабочее место. Стол для резки выбирают большой и ровный. Поверхность столешницы прочищают щёткой, сбрасывая вниз весь имеющийся мусор, после чего для защиты её накрывают тканью. В удобном месте на полу ставят ящик для обрезов стекла. Только после этого на стол укладывают стеклянный лист.
Стекло протирается тряпкой от пыли, иногда заготовку приходится мыть, после чего её вытирают. Далее идёт процесс обезжиривания, чтобы стеклорез не проскальзывал при работе. Применяется при этом подходящий органический растворитель. Затем необходимо выждать, к работе допускается только полностью сухая заготовка.
В это время можно заправить свой стеклорез. Масло заливается в ручку примерно на 2/3 высоты резервуара. Скорость подачи жидкости корректируется поворотами колпачка. Для подобной отладки берут ненужный кусок стекла и стремятся получить наиболее качественную линию реза. Чтобы жидкость потекла в рабочую зону, на инструмент надавливают сверху.
Для работы дополнительно потребуется направляющая линейка и стеклограф для разметки. Лист стекла разлиновывается, для очерчивания сложных форм заранее приготавливаются лекала из фанеры. Существует два важных момента, которые стоит учитывать в процессе разметки и резки:
- Работать нужно всегда с гладкой поверхностью, когда режут стекло с узором, его кладут тыльной стороной вверх.
- Линия реза и край направляющей линейки не совпадают на несколько миллиметров. Конкретное расстояние между ними зависит от модели инструмента. Для масляных стеклорезов оно обычно составляет 1–2 мм.
Опытные мастера часто прибегают к альтернативному способу разметки, при нём расчерчивают поверхность стола, или подложенной под стекло древесноволокнистой плиты. Прозрачный материал не закрывает разметку от обзора.
Для резки стекла инструмент устанавливают на дальний от себя край листа под углом около 90º к его поверхности. Стеклорез слегка придавливают сверху и ведут на себя вдоль направляющей. Угол инструмента по отношению к стеклу держат постоянный, чтобы линия реза была ровной. Сила давления оператора становится немного меньше в начале и конце реза на расстоянии примерно 5 мм от края листа. В результате у оператора должна получиться тонкая белесая полоса по всей длине.
Далее идёт этап, вызывающий наибольшие трудности у неопытных мастеров, это отламывание части стеклянного листа. Под линию реза подкладывают небольшой стержень, это может быть спица, спичка, рукоятка стеклореза… Затем оператор надавливает сверху на обе половинки стекла руками, в результате чего лист ломается. Сделать это может оказаться довольно трудно из-за недостаточной глубины реза. Тогда стекло приподнимают и вдоль намеченной черты слегка постукивают тем же стеклорезом или молоточком в резиновой обойме. Заготовку в этот момент держат так, чтобы ни одна её часть не упала на пол при рассоединении. Существует и альтернативный способ. Одну из сторон стекла свешивают за край стола, устанавливая линию реза параллельно кромке столешницы на расстоянии около 5 мм, а затем резко тянут эту часть листа вниз. Когда нужные размеры были получены, кромка стекла по всему периметру шлифуется наждачной бумагой или губкой с алмазным покрытием, желающие ускорить процесс могут взять дрель со шлифовальной насадкой.
Разновидности
Опытные мастера рекомендуют пользоваться тремя основными видами стеклорезов, с помощью которых можно без проблем обрезать стекло по необходимым размерам даже в домашних условиях.
Роликовый
Довольно популярная модель, отличающаяся простотой в применении. Стеклорез роликовый очень часто выбирают новички, так как в работе он отличается удобством. Кроме того, такой инструмент стоит дешево, потому, что в его конструкции нет алмазных камней.
Конструктивно стеклорез состоит из роликовой части и ручки. Для изготовления ролика используют особые твердые сплавы, диаметр элемента равен 5 мм.
Вот только рабочий ресурс такого инструмента ограничен – хватает его на три с половиной – четыре сотни метров стеклянного материала. Но так как стоит он очень даже приемлемо, приобрести новый инструмент можно в любой момент. Кроме этого, в комплекте прилагаются несколько сменных роликовых элементов, так что менять приобретенный инструмент не придется достаточно долго.
Алмазный
Еще один распространенный, эффективный и популярный стеклорез – алмазный. Такой вариант отлично подходит как профессионалам, так и малоопытным резчикам стекол.
Разберемся, как порезать стекло с помощью алмазного стеклореза. Сразу заметим, что в процессе обучения вы испортите не один десяток стекол, но все ваши ожидания оправдаются, как только освоите технику применения алмазного стеклореза.
Инструмент состоит из ручки и рабочей головки с алмазным элементом, который может быть пирамидальным либо скошенным. О такой особенности необходимо все знать, так как форменные различия головок оказывают влияние на принцип работы. К примеру, разрезать стекло головкой в форме пирамиды значительно труднее – для этого требуется развитый, практически «музыкальный» слух. Посмотрим, как правильно резать стекло таким стеклорезом. Во время работы алмаз перемещается по стеклянной поверхности и издает звук определенной частоты. Когда звук «неправильный», это подтверждает, что движение алмазного элемента происходит с нарушением, и скол стекла с большой долей вероятности получится бракованным. Чтобы вырезать нужную форму правильно, новички пользуются стеклорезом, имеющим скошенную головку.
В таком инструменте камень бывает искусственный или настоящий, и это отличие оказывает влияние на стоимость. Но здесь есть еще одна особенность – настоящим алмазом вы разрежете стекло сантиметровой толщины, а искусственного хватит только на 5 мм. Да и эксплуатационный период таких образцов отличается – настоящий алмаз разрежет от десяти до пятнадцати километров стекла, тогда как искусственный закончит свою эксплуатацию после пятого километра.
Масляный
Такой вариант стеклореза представляет собой доработку инструмента с роликовой головкой. В ручке устроен небольшой резервуар, в который заливается смазочная жидкость. В процессе резки она постоянно подается на ролик и стеклянную поверхность, существенно понижая трение и улучшая качество нацарапываемых линий, обеспечивая продолжительную работоспособность инструмента. В конечном итоге эксплуатационный период масляного стеклореза, по сравнению с простым роликовым, увеличивается в пятнадцать раз.
Кроме перечисленных моделей, существуют круговые стеклорезы, с помощью которых легко вырезаются на стекле круглые отверстия. Такой инструмент несколько отличается конструктивно, больше напоминая циркуль, нежели ручку с режущим элементом. Кроме кругов, таким стеклорезом можно вырезать отверстия в форме эллипса.
