Обзор анкерных систем для стен из кирпича

Обзор видов

Высокий уровень спроса на фиксирующие элементы и их широкая область применения заставили производителей разработать широкий ассортимент деталей, что отличаются размером, конструкцией и техническими характеристиками. Данные особенности оказывают непосредственное влияние и на специфику эксплуатации элементов, а некоторые детали предназначены для решения узкого круга задач повышенной сложности. Распорные анкеры для кирпичной стены и кладки могут применяться для полнотелого, пустотелого и полого строительного материала, а также для силикатного и облицовочного кирпича. Для того чтобы более тщательно изучить все виды, лучше рассмотреть каждый в отдельности.

Двухраспорные

Новый вариант фиксирующих устройств – анкерные двухраспорные элементы, которые имеют распорную втулку, раскрывающуюся в двух направлениях.

Забивные

Наиболее распространенное крепежное изделие, которое используется для работы с полнотелым кирпичом. Принцип действия забивного анкера – раскрытие распорного элемента в заранее подготовленном отверстии с последующим вкручиванием резьбовой детали в забивную часть.

Клиновые крепежи – специальные фиксирующие элементы, которые оснащены особой расклинивающей деталью.

MSA

Изделия типа MSA являются усовершенствованными фиксирующими устройствами, которые оснащены специальными гильзами из латуни. Конструктивная особенность – наличие продольных разрезов, которые разделяют поверхность изделия на отдельные расширяющиеся элементы.

Болты с шестигранной головкой

Анкерные болты с шестигранной головкой – фиксирующий элемент, в котором вместо стержня и гайки используется классический болт. Отличительная черта – закрепление элемента в кирпичной полости в момент закручивания гайки, которое приводит к деформации гильзы.

Химические

Анкерные изделия, принцип работы которых основан на химической реакции, является востребованным и популярным приспособлением для работы с пустотелыми и пористыми кирпичами. Отличия – заполнение клеящим составом высверленного отверстия после расположения внутри него анкера. Достоинства – высокий фиксирующий уровень. Недостаток – невозможность использования конструкции до полного застывания клея. Данный промежуток времени зависит от компонентов и особенностей состава, должен быть обязательно указан производителем в инструкции.

Особенности монтажа металлического дюбеля

Закреплению определенного предмета или конструкции на основании с пустотами всегда предшествует предварительный монтаж крепежного элемента. Его длина подбирается в зависимости от толщины базового основания, а диаметр — от веса и отверстия в закрепляемой конструкции. Монтаж крепежного элемента выполняется в определенной последовательности:

1. В материале основания подготавливается отверстие необходимого диаметра в соответствии с толщиной крепежного элемента. Для этого используется дрель или перфоратор. При этом у электроинструмента должна быть отключена ударная функция, если работы осуществляются в «мягком» материале. Когда они проводятся на бетонных плитах перекрытия с пустотами, то без нее уже не обойтись.
2. Металлический дюбель с винтом или болтом устанавливается в специальный монтажный инструмент, который имеет схожую конструкцию с заклепочником.
3. Дюбель вставляется в отверстие, подготовленное заранее и очищенное при необходимости от грязи, включая пыль.
4. Выполняется фиксация крепежа. При этом винт или болт специальным монтажным инструментом вытягивается из отверстия в базовом основании. В результате упоры втулки металлического дюбеля разводятся в стороны в местах вырезов. В итоге они плотно прилегают к материалу основания
5. Осуществляется отсоединение специального монтажного инструмента и выполняется выкручивание болта

HM SS Металлический дюбель с болтом с шестигранной головкой

В завершение всех монтажных работ остается соединить отверстие металлической втулки в основании и прикрепляемой конструкции или детали. После этого выполняется закручивание винта или болта.

Помимо этого, втулка металлического дюбеля может быть разведена при помощи отвертки под необходимый шлиц. В этом случае сначала в подготовленное отверстие вставляется только одна втулка. Затем подкладывается металлическая пластина с отверстием. Например, петля для монтажа навесного шкафа или полки, при помощи которой выполняется крепление конструкций на стене. После этого болт или винт закручивается до тех пор, пока не произойдет развод упоров втулки. В заключение остается повесить необходимый предмет на стене или потолке.

Виды и материалы изготовления армирующей сетки

Все используемые для упрочнения кладки строительные средства подразделяются на две большие категории:

• легкая — с диаметром сечения меньше 10 мм;
• тяжелая — толщина которой превышает 10 мм.

При этом технология производства различных видов армирующей сетки разнится: кладочная, точечно-сваренная, сетчатая холоднокатаная арматура и другие. Чаще всего для поперечного армирования задействуют кладочную сетку менее 5 мм в диаметре. Также сетки разнятся по материалу, из которого они изготовлены, используются:

• стальные;
• базальтовые;
• композитные: стекло- и базальто-пластиковые.

Например, базальтовой сеткой осуществляется армирование облицовочной кирпичной кладки и кладки стены. Одновременно с укреплением каждой из кладок происходит их скрепление между собой. Композитные сетки примерно равны базальтовым в эксплуатационном и потребительском плане и превосходят металлические как по техническим характеристикам, так и более выгодны, с финансовой точки зрения.

Радикальные методы

Кроме «интеллектуальных» способов удаления метиза из стены, существуют и более радикальные. Чаще всего, чтобы изъять анкер без хлопот, его просто высверливают. Для этого используют сверла по металлу из высококачественной стали. Как правило, разрушив распорный резьбовой механизм изделия, можно легко его вынуть из отверстия. Второй, более грубый способ, наиболее «травматичен» для конструкции. Чтобы вынуть болт, шпильку забивают обратно в обойму, после чего бетон вокруг анкера разрушают перфоратором или зубилом и молотком, на глубину около 1 сантиметра. После того, как обойма выступит над поверхностью бетона, ее нужно захватить плоскогубцами и попытаться вытащить из стены. Используя два последних способа демонтажа распорных анкеров, вы должны быть готовы к тому, что стена или потолок вокруг крепежа получат повреждения. Поэтому, приступая к такой работе, не забудьте запастись шпаклевкой и шпателем.

Монтаж тяжелых объектов

Использование дюбелей «Молли»

Более тяжелые предметы приходится вешать с использованием специального крепежа. Чаще всего для этого используется дюбель «Молли».

Инструкция, приведенная ниже, рассказывает, как повесить полку на стену из гипсокартона с использованием этого приспособления:

Фиксация «Молли» с изнаночной стороны

• В выбранном месте сверлом, диаметр которого соответствует диаметру пластиковой или металлической гильзы, сверлим сквозное отверстие в обшивке.
• В проделанное гнездо вставляем гильзу «Молли», забивая ее легкими ударами молотка. При этом стопорный бортик гильзы должен чуть выступать над поверхностью ГКЛ.
• В гильзу вставляем саморез, после чего – начинаем его закручивать. При вкручивании самореза фрагменты гильзы «Молли» внутри обшивки раскрываются, и прижимают крепеж к гипсокартону с обратной стороны.
• Таким образом, наша полка оказывается надежно зафиксированной: с лицевой стороны дюбелю не дает смещаться стопорный бортик, а с изнаночной – раскрытая гильза.

Монтаж на анкеры

Использование длинных металлических анкеров дает возможность повесить на ГКЛ-обшивку даже самые тяжелые полки и ящики.

Осуществляется монтаж таким образом:

• В гипроке с помощью дрели сверлим отверстие, диаметр которого равен или несколько превышает диаметр гильзы анкера.
• Затем, сменив сверло на бур с насадкой для бетона, проделываем гнездо для анкера в капитальной стене, скрытой за обшивкой из ГКЛ.
• В отверстие вставляем анкер с металлической гильзой, после чего – забиваем его с таким расчетом, чтобы гильза полностью вошла в гнездо в бетоне или кирпичной кладке.

Анкер для бетона

Совет!
Оптимальное заглубление анкера в бетон или кирпич – не менее 50 мм.

Завершает процесс закрепления окончательная фиксация анкера с помощь стопорного винта. При этом гильза раскрывается внутри бетона, «намертво» закрепляя всю конструкцию.

Установка на закладную

И все же самый надежный способ, позволяющий повесить полку на гипсокартон без использования специального крепежа – это использование закладного бруса:

• Закладной брус представляет собой деревянную балку или доску толщиной не менее 40-50 мм, которая крепится на стену.
• Установка закладной балки производится на этапе сборки металлической обрешетки для гипсокартонной обшивки стены. В выбранном месте на стену с использованием анкеров крепится закладная, после чего поверх нее делается отделка стены гипсокартоном своими руками.

Закладка бруса под обшивку

Совет!
Если вы делаете закладной брус своими руками, не забудьте отметить его местоположение под ГКЛ.
Так вы застрахуете себя от долгих поисков и ошибок при крепеже.

• Когда возникает необходимость произвести крепление, в гипсокартон напротив закладной просто завинчиваются достаточно длинные саморезы. Закрепляясь в древесине балки, саморезы надежно удерживают достаточно тяжелые полки.
• Если же масса полки очень велика, то вместо саморезов можно использовать анкеры. Технология монтажа в этом случае практически не отличается – разве что нужно просверлить гнездо под гильзу с помощью дрели.

Навешивание полки

Этот метод навешивания полок является наиболее надежным. Недостаток у него только один – нужно заранее знать, где будет размещаться тот или иной навесной элемент.

Способов, описывающих, как повесить полку на гипсокартонную стену, существует довольно много (см. также Дизайн ниши в стене — делаем своими руками как профессионал). И наша задача заключается лишь в том, чтобы выбрать подходящий и качественно реализовать его на практике.

Крепеж для пустотелых материалов

В последние годы широко используются пустотелые и листовые строительные материалы, такие как гипсокартон, фанера, ОСП, ДСП и другие. Они применяются при возведении зданий, перегородок, потолков и других отделочных работ. Тем более в последнее время регулярно ведется поиск новых материалов, способных заменить уже давно привычный полнотелый кирпич, брус из дерева, бетон, блоки и т. д. На это, в первую очередь, влияет развитие отрасли. И в связи с этим в строительной области становится актуальным использование крепежа для пустотелых конструкций и листовых материалов.

Не стоит считать, что на поверхности современных материалов с пустотами невозможно надежно закрепить определенные конструкции, так как основания обладают невысокой прочностью и повышенной хрупкостью. Для реализации намеченных планов строителей и отделочников производятся разные специальные типы металлических и пластиковых дюбелей. Они подбираются в зависимости от структуры материала основания. Например, базовая поверхность может быть армированной плитой перекрытия или изготовлена из пустотелого кирпича, ячеистого бетона, гипсокартона, древесно-стружечной плиты и даже из листовой стали. Чтобы на основаниях из таких материалов надежно зафиксировать необходимые предметы или конструкции, крепежные элементы нужно подбирать с особой тщательностью. Это обусловлено тем, что анкеровку трением в материалах с пустотами невозможно применить. Поэтому для закрепления предметов и конструкций используется принцип упора.

Данный метод фиксации позволяет удобно и надежно повесить, например, картину, электрический светильник, карниз, разные зеркала, какой-нибудь кронштейн, книжную или любую другую полку и т. д.

Виды анкеров, используемых для работы с кирпичными конструкциями

При работе с кирпичом применяют анкера механического и химического типа. Наиболее популярными являются метизы, использующие механические способы фиксации в стене. Для стен из кирпича наиболее востребованными являются такие виды изделий:

• Забивные анкера, идеальные для применения с полнотелым силикатным кирпичом или шлакоблоками;
• Клиновые анкера, применяемые для монтажа фасадных навесных систем и наружного остекления на кирпичных стенах разного типа;
• Двухраспорные, предназначенные для монтажа ответственных массивных конструкций и предметов к стенам из полнотелого кирпича;
• Анкерные системы MSA для фиксации легких деталей к кирпичным конструкциям любого вида;
• Анкер-болты с шестигранной головкой. Подходят для любых стен из штучных элементов.

Также производители выпускают и другие виды метизной продукции, распространенные не слишком широко и применяемые, в основном, для специальных видов работ, связанных с монтажом оборудования или элементов отделки.

Виды анкеров для работы с кирпичной кладкой

Сегодня есть множество видов этих крепежных элементов. У них разное назначение, поэтому и конструкция разных анкеров различна. Например, есть так называемые рамные анкера, которые используются только для крепления окон и дверных луток к стене. Есть фундаментные анкерные крепления. С их помощью, устанавливают, например, металлические колонны.

Химический анкер для пустотелого кирпича и рядового.

От правильного выбора крепежной системы будет зависеть в дальнейшем прочность конструкции, которую мы создаем.

Рассмотрим анкерные системы, используемые для кирпичной кладки.

Забивной анкер состоит из распорной части (гильзы), болта и гайки. Распорную часть забивают в подготовленное отверстие. Болт вкручивают в распорную часть вместе с гайкой, затем гайку снимают. Такое монтажное крепежное изделие применяют для последующего привинчивания с помощью гайки петель или уголков. На них можно подвешивать полки, карнизы и др.

Существуют такие виды забивного анкера, как болт-крюк, болт-угол, болт-кольцо. Их назначение уже другое, чем обычного болтового анкерного крепежа. Например, на болт-угол обычно навешивают тяжелые посудные кухонные шкафы или водонагреватели для ванной. На кольцо можно навешивать, например, калитки или ворота в кирпичном заборе.

Схема вкручивания дюбеля в кирпичную стену.

Клиновой крепеж используют чаще для сквозных креплений. Клин прочно удерживает прикрепляемый элемент на поверхности стены.

Так называемый MSA. Этот крепеж сделан из латуни. Как и все крепежные анкерные системы, он имеет насечку на наружной поверхности гильзы для лучшего сцепления с внутренней поверхностью отверстия в стеновом материале. Максимальное внутренне сечение гильзы составляет 8 мм. Предназначен он для закрепления на кирпичной стене не очень тяжелых изделий и материалов.

Анкер двойного распирания состоит из шпильки с двумя распорами и гильзы с разрезами посередине и на конце. Благодаря двум распорам крепление выходит более прочным. Его используют при монтаже на стену из пустотелого кирпича, когда нужна большая устойчивость к вырыванию.

Делают и двухраспорный крепеж с гайкой и запрессованной шайбой. Этот вид используют для крепления металла. Такие системы делают из оцинкованной стали.

Не так давно появился новый вид анкерных систем — клеевой, или химический. Ведь крепить что-то к стене из пустотелого кирпича очень проблематично. Для этой цели используют данный вид крепежа. Вместо гильзы в нем применяют ампулу со специальным полиэфирным клеем, в который вкручивается шпилька. Через короткое время клей застывает, и надежное крепление готово.

Устройство

Применение анкера для кирпичной кладки — универсального фиксирующего элемента — целесообразно при возведении новых построек, реализации простых ремонтных работ и оформлении жилища навесными декорациями. Внешне он напоминает болт, посредством которого осуществляется закрепление крупногабаритных и тяжелых предметов. Также анкерными болтами можно фиксировать мебельную продукцию, осветительные приборы, потолки, фасадные детали и др.

Устройство анкера предусматривает небольшую гильзу, которая гарантирует эффективное сцепление крепежного элемента с отверстиями. По мере вкручивания анкера эта гильза увеличивается в размерах, способствуя плотному прилеганию. Для повышения надежности фиксации боковые части болта покрываются насечкой.

Правила крепления

Рекомендации специалистов:

• Отверстия под анкера выполняются исключительно в тело кирпича. Производить их в межкладочные стыковые соединения строго запрещается. Такой крепеж не способен удержать тяжеловесный предмет. С другой стороны, повреждение части шовного соединения негативно сказывается на несущей способности стены, ослабляя ее.
• Монтаж крепежа выполняется в строгой перпендикулярности к плоскости кирпича. Не допускается даже минимальное отклонение. Нарушается технологический процесс. Фиксация становится ненадежной.
• Рассчитывая глубину выполняемого отверстия под крепежный элемент, в обязательном порядке учитывают толщину отделочной прослойки. Поверхность может быть зашпаклевана или оштукатурена. Фиксация метизов должна выполняться исключительно в плоскости стены, а не облицовочного или декоративного материала. Неправильный расчет глубины заложения крепежного изделия станет причиной его выпадания.
• После сверления отверстие очищается от пыли и грязи, частиц кирпичной кладки, штукатурки. Пользуются специальной строительной щеткой, пылесосом или другими подручными средствами.

Выполнение рекомендаций специалистов позволит создать качественное крепление и гарантировать его надежность.

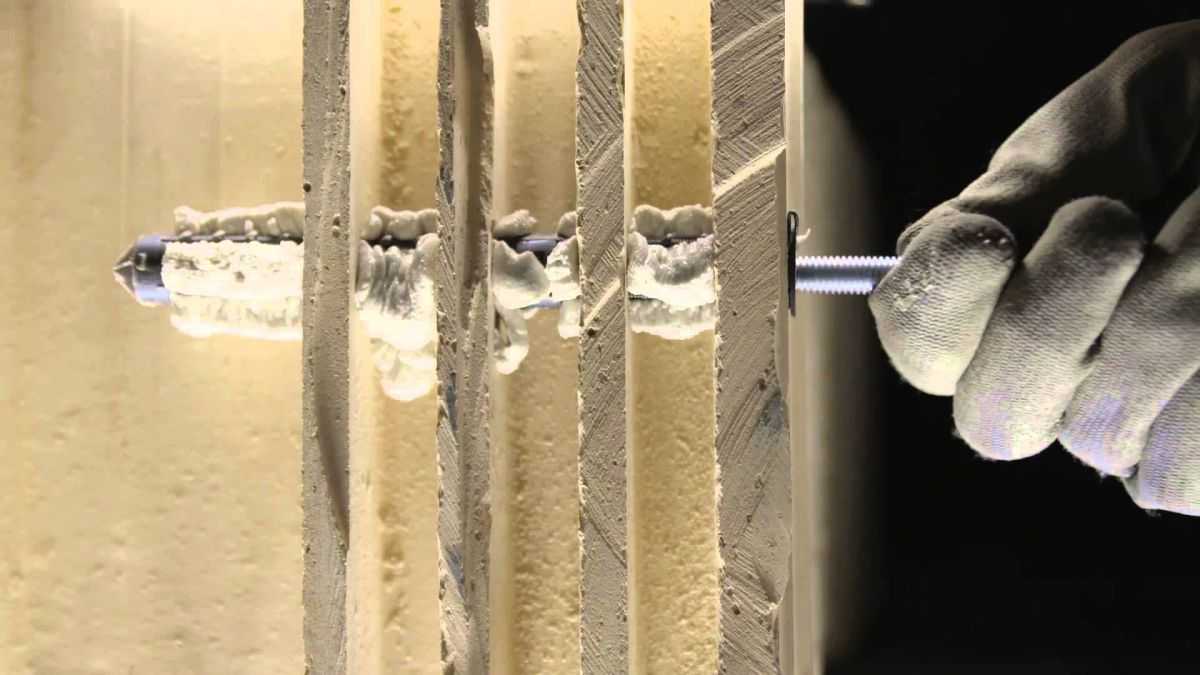

Химический анкер для кирпича

Химический анкер для кирпича востребован в современном частном строительстве в немалой степени по причине растущей популярности керамоблоков, различных видов пустотелых керамических камней и пустотного кирпича для облицовок и перегородок. После возведения коробки здания, а затем при обустройстве жилища хозяева озадачиваются вопросом – каким способом крепить тяжелую навесную мебель, шкаф и кондиционер, книжные полки и так далее, причем выполнить крепеж максимально надежно и безопасно.Применение химических анкеров для кирпичей в данном случае наиболее оптимальное решение. Многие виды кирпичных камней по причине их нестандартных структур и больших количество внутренних полостей каменщики относят к хрупким изделиям, но на самом деле пустотелые кирпичи имеют такую же прочность, как и плотные. Сверление отверстий можно выполнять без опасений, но для качественной фиксации крепежа приходится обращаться к современным технологиям, в которых химические анкера на сегодняшний день вне конкуренции.

Альтернатива всем способам крепежа – химический анкер выдерживает значительную нагрузку, а фиксируется не сложнее и не дольше, чем традиционные распорные анкера. Имеются специальные разработки анкеров для надежных креплений в различных видах керамоблоков и камней, в том числе и в пустотелых. Для последних применяются ниппели со специальными отверстиями для крепкой фиксации.

Дюбель-гвоздь

Так, классический вариант дюбель-гвоздя – это максимально универсальное решение. С его помощью можно выполнять монтаж различных каркасов, крепить к стене предметы мебели, фиксировать бытовую технику и решать широкий перечень ответственных задач.

Однако специалисты не очень рекомендуют использовать данные крепежи с пустотелыми видами строительных материалов. В данном случае следует применить другие элементы. Крепежные детали для кирпичных кладок отличаются от гвоздя увеличенным размером и наличием механизма двойного распора. Такой крепежный элемент может быть изготовлен из металла или пластика. Что касается надежности крепежа, то она обеспечивается за счет распорных элементов, которые в процессе забивания попадут не в пустоту, а в твердую часть. Именно за счет этого и обеспечивается нужная фиксация. Распорки разжимаются за счет вкручивания в него резьбового шурупа или шпильки. Пример такого крепежа — дюбель Mungo для пустотелого кирпича. Устройство хорошо зарекомендовало себя на рынке как надежный крепежной элемент.

Установка

За счет простого устройства монтаж анкера выполняется без каких-либо проблем и трудностей. Главное — учитывать основные требования и придерживаться такой инструкции:

• В кладке проделывается отверстие.
• После этого оно очищается от загрязнений. Дальше выполняется фиксация болта.
• Затягивая головку, нужно максимально разжать втулку.

При выборе точки для сверления важно убедиться, что она не пересекается с цементной стяжкой. Отверстие должно размещаться исключительно в кирпиче

Еще нужно учитывать состояние материала, из которого изготовлена строительная конструкция. Любые трещины способствуют сильному ослаблению фиксации.

Что написано в СНИП по этому поводу

Нормативный документ, регламентирующий устройство армирующего слоя, а именно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», имеет такие пункты:

1. При армирующей кладке наружных стен и колонн, толщина шва должна быть не более 1,6 см, и превышает сумму диаметров арматуры при пересечении не менее чем на 4 мм. При поперечной укладке в стенах и простенках сетка должна состоять минимум из двух стержней по ширине. И она должна выступать за наружную грань стены на 2-3 мм.
2. Перегородки могут не армироваться, если они не раскреплены временным креплением, и имеют высоту 1,5 м, а толщину — 9 см. При толщине 12 см, высота не должна превышать 1,8 м.
3. При продольной стальные стержни арматуры соединяются с помощью сварки. Если она не применяется, то прутья заканчиваются крюками и перевязываются проволокой. Стержни идут внахлест и каждый конец не должен быть короче, чем сумма 20 диаметров.

https://youtube.com/watch?v=B8jC4oJz-jk

Нюансы и рекомендации

Перед тем, как сверлить, нужно узнать, из чего сделана стена. Для этого в дрель устанавливают победитовое сверло и включают ее в безударном режиме. Медленно делают пробное отверстие. При этом дрель следует держать только перпендикулярно стене. По затраченным усилиям определяется степень мягкости материала. Если временами сверло проходит легко, с провалами, значит, стены построены из пустотелого кирпича.

Также материал можно определить по пыли из отверстия:

• бетон – светло-серая, белая, на ощупь как мука;
• силикатный – белая, как песок;
• пенобетон – мягкая, крупнозернистая, тоже как мука;
• кирпич – красная.

Руководство по монтажу

Раствор между кирпичами от механических воздействий может крошиться, поэтому с кирпичными стенами необходимо работать аккуратно. Для сверления следует применять дрель, а не перфоратор. Так как от ударов кирпич разрушается. Это не только портит внешний вид стены, но и делает последующее использование поврежденного места для монтажа дюбеля затруднительным. Сделать отверстие ровным и нужного размера в кирпичной стене, которая крошится, крайне сложно. Пустотелый строительный материал ни в коем случае нельзя сверлить ударным методом, так как это вызовет его растрескивание.

1. В месте, где планируется высверлить отверстие, наносится метка (карандашом, ручкой).
2. Ножом или гвоздем делается углубление. С ним будет намного удобнее начать сверлить ровное отверстие.
3. Подбирая диаметр сверла, следует учитывать, что дюбель должен входить с небольшим усилием. Если диаметр крепежа 9 мм, то такой же диаметр должен быть и у отверстия. Если дюбель для кирпича будет двигаться, то под тяжестью груза он может выпасть. Глубина отверстия должна быть равна длине дюбеля. Также необходимо проверить, чтобы шуруп соответствовал длине дюбеля, не был слишком коротким или чересчур длинным.
4. Дрель устанавливается перпендикулярно углублению, и медленно начинают сверлить в безударном режиме. Как только глубина стала равна 1 см, увеличивают обороты и просверливают дальше до нужных размеров.
5. Если на дрели нет упора-ограничителя, то, чтобы не сделать отверстие слишком глубоким, на сверле ставится отметка. Для этого к нему прикладывается дюбель и на одинаковом с ним уровне наносится метка или наклеивается лента.
6. После того как в кирпичной стене было высверлено отверстие, его тщательно очищают от пыли и кусочков кирпича. Для этой цели отлично подходит пылесос. Одновременно с техникой можно прочищать карандашом, двигая его внутрь и наружу.
7. В отверстие вставляется дюбель и аккуратно заколачивается молотком, не сильно, так, чтобы не повредить, иначе его придется заменить. Если планируется подвесить шкафчик на специальные петли, то сначала завинчивается шуруп, но не до конца, оставляя зазор примерно в 2 мм. После чего на него навешивается мебель. В других случаях, например, при креплении реек обрешетки, закручивается (забивается) до конца.

В бетоне углубления пробиваются с помощью перфоратора. При этом сечение бура должно совпадать с размером дюбеля. В отличие от кирпича в бетоне отверстие делается на 5 мм длиннее крепежа. После чего оно очищается от пыли и крошек, и только потом забивается крепеж.

Если дюбелей не хватило, то их всегда можно сделать своими руками. Для этого из деревянного бруска вырезается круглый колышек нужной длины и диаметра. Желательно, чтобы он имел форму конуса, так как это делает крепление более надежным. Стандартные размеры дюбелей: диаметр – 5, 6, 8, 10 и 12 мм, длина – от 25 до 160 мм.

Это современное устройство поможет быстро «забить» дюбеля, а точнее, для него используются специальные дюбеля-гвозди с передвигающейся шайбой. Для работы с ним не требуется делать отверстия. Благодаря сильному поршню строительный пистолет выстреливает крепежный элемент с большой силой. Он отлично подходит как для полнотелых кирпичей, так и для бетона. Глубину забивания можно регулировать. На конце дюбеля расположена шайба, которая во время забивания передвигается к шляпке. В итоге посадка получается еще более надежной. Строительным пистолетом крепят металлические и деревянные предметы к бетону или кирпичу.

Перед тем как выбрать крепеж, следует точно определить нагрузку, которую он будет испытывать, а также материал, из которого сделана стена или потолок. Чтобы он максимально прочно держался в кирпичной стенке, можно использовать сухой плиточный клей. Раствор проталкивают внутрь углубления, после чего вставляют крепежный элемент. Через сутки (в зависимости от скорости высыхания клея) можно завинчивать шуруп.
