Газовая колонка на сжиженном газе: переход с природного энергоносителя

Тип розжига

Во всех современных колонках главная горелка зажигается автоматически при открывании водопроводного крана. Поджигает ее устройство розжига, которое может быть таким:

Запальная горелка (фитиль)

Это небольшая газовая горелка, которую пользователь зажигает вручную утром, после чего она горит в колонке постоянно. В прежние времена фитиль поджигали спичкой, сегодня же колонки снабжены пьезоэлементом, так что для розжига достаточно нажать кнопку.

Трубка запальника водонагревателя Neva Lux 5513

Запальник устроен предельно просто, поэтому оснащенные им колонки стоят дешевле прочих. Но зато они дороже в эксплуатации: постоянно горящий фитиль увеличивает расход газа в среднем на треть.

Электрический розжиг

Гораздо более экономичный вариант: при подаче газа в главную горелку генерируется искра, которая его и поджигает. Для производства искры могут применяться:

Ток в бытовой электросети: в этом случае рядом с колонкой должна быть электророзетка.
Батарейки: важно не забывать своевременно их менять, иначе колонка перестанет включаться.
Пьезоэлемент, приводимый в движение потоком воды: для этого в трубе устанавливается турбинка.

Если колонку с таким устройством розжига собирается приобрести житель сельского населенного пункта, ему обязательно нужно уточнить, при каком минимальном давлении в водопроводе она может работать.

Характеристики и отличительные особенности газовых колонок

«Нет нового обычая, который не был бы старым» – сказал Джефри Чосер, великий английский поэт. И в правду, газовые колонки давно известны потребителю, однако данный прибор не только прошлое, но и будущее. У таких устройств есть масса преимуществ, к примеру, использование газа, который является наиболее дешевым источником энергии. Так как газовая колонка является проточным водонагревателем, то нет нужды иметь отдельный накопительный бак. Оперативность подачи горячей воды позволяет экономить большое количество драгоценного времени своему хозяину. В нашем каталоге водонагревателей представлено множество видов и модификаций устройств для широкого круга потребителей.

Устройство газовой колонки

Внешне газовая колонка напоминает металлическую коробку, напоминающая кухонный шкаф. К данной конструкции подведено два патрубка: одна для газа, другая для воды. Почти во всех газовых водонагревателях проточного типа схожее внутреннее устройство. Центральным элементом является водонагреватель, который может быть выполнен из различных материалов: чугун, сталь, медь. В продаже встречаются модели с теплообменником, состоящим из нескольких секций. Запальная газовая горелка поддерживает пламя, после открытия крана открывается газовый клапан подающий газ в запальную горелку. По способу розжига газовые колонки могут работать механическим путем, с помощью электроники или пьезорозжига. Для отвода сгоревшего газа используется колпак, который расположен над всей конструкцией.

Принцип действия газовой колонки

Данные устройства широко применяются для обеспечения горячей воды как в гражданских, так и в промышленных постройках. Принцип работы следующий: холодная вода, поступающая из водопровода проходит, через патрубок и направляется в теплообменник газовой колонки, в котором происходит нагрев благодаря горелке. Для поддержания пламени необходим кислород, поэтому его оснащают вентиляторами либо подключают к вентиляционной системе квартиры, дома. По спиралевидной трубке, расположенной в теплообменнике нагревается вода. Сгоревший газ устраняется благодаря дымоходу, совмещенный с газовой колонкой, а нагретая вода подается в кран.

Преимущества газовых колонок:

  • Экономичность. Данные устройства работают на топливе, которое имеет невысокую стоимость, при этом расход газа минимален по сравнению с другими видами устройств.
  • Компактность. Небольшие габариты позволяют разместить газовый агрегат даже самом укромном месте. – Удобная эксплуатация. Современные модели все больше адаптированы под каждого потребителя, что облегчает работу с устройством.
  • Длительный срок службы. Если следовать рекомендациям профессионалов, то можно долгое время пользоваться газовой колонкой без ремонта или замены.
  • Многофункциональность. Инженеры постоянно совершенствуют свои изделия, оборудуя множеством электронных датчиков, предохранителей, которые предоставляют каждому пользователю эксплуатировать устройство полностью.

Почему стоит купить газовые колонки у нас?

  •  Мы имеем в своем распоряжении собственный склад, без посредников доставляя устройство в Ваш дом.
  • Оперативно доставляем посылки во все регионы России.
  • Сотрудничаем напрямую только с официальными производителями, которые занимаются производством данного оборудования в течении нескольких десятков лет..
  • Наши консультанты имеют многолетний стаж работы и смогут ответить Вам на все интересующие вопросы.
  • Предоставляем полную, подробную, а главное достоверную информацию обо всех товарах.
  • Постоянные акции и скидки.
  • Вы сможете произвести бесплатный самовывоз прямо в день заказа.
  • Большое разнообразие оплаты товара.

Как работает колонка на сжиженном газе

Производители выпускают несколько проточных и накопительных газовых бойлеров, способных работать на пропане. Существуют универсальные модели колонок, которые спокойно функционируют на сжиженном и магистральном газе, после переоборудования и перенастройки.

Отличие водонагревателей на магистральном газе от сжиженного в конструкции горелки. Чтобы понять разницу необходимо представить, как именно происходит сжигание топлива:

  • Горит не сам газ, а газовоздушная смесь, которая готовится при прохождении от форсунки до сопла горелки.
  • Пропорции метана или пропана и кислорода должны быть строго соблюдены. Богатая на воздух смесь будет плохо гореть, бедная коптить.
  • Скорость подачи пропана и метана на горелку разная. Баллонный газ подается под давлением в несколько раз превышающим то, что выдает бытовой магистральный газопровод. Соответственно, чтобы создать нормальные условия для сгорания топлива, необходимо уменьшить скорость подачи пропана, стабилизировать давление, чего добиваются сменой форсунок и установкой редуктора.

Если говорить о технических условиях эксплуатации, то возможность установки проточного или накопительного водонагревателя на сжиженном газе существует в любом частном доме. В отличие от подключения к магистральному газу, нет необходимости в оформлении различных разрешительных документов и изготовления проекта. Бойлер можно подключить к одному или нескольким баллонам, газгольдеру.

Отзывы о колонках на сжиженном газе показывают, что существует рабочий нюанс, который, зачастую, не учитывается при подключении. Заключается он в следующем. Пропан закачивают в баллоны под давлением, за счет чего он становится жидкостью. Газ заполняет емкость приблизительно на ⅔. Жидкость испаряется с поверхности, после чего поступает в редуктор и оттуда подается на горелку водонагревателя.

Сложность заключается в том, что испарение происходит с одновременным отбором тепла. В результате при сильном расходе топлива, наблюдается промерзание стенок баллона. О том, как решить проблему описано в подзаголовке, описывающем нюансы подключения.

Как перевести колонку с метана на пропан

Переоборудование осуществляется заменой некоторых узлов водонагревателя и правильным подключением к газобаллонной установке. Переделка на пропан требует:

  • сменить форсунки на основной горелке, в зависимости от модели бойлера их 12-15 шт.;
  • если используется полуавтоматическая система розжига, на фитиле заменяют жиклеры.

Таким же способом можно переделать обычную газовую колонку с природного на сжиженный газ. Отличие в том, что в универсальных моделях в заводском комплекте уже находятся форсунки и жиклеры нужного диаметра.

Настройка проточного водонагревателя для работы на сжиженном газе осуществляется с помощью механического блока управления. На корпусе водонагревателя предусмотрены поворотные ручки или рычаги, регулирующие давление газа, подаваемого на горелку. Оптимальным считается режим, при котором языки пламени имеют голубовато-синий цвет.

Какой расход пропана в газовом водонагревателе

Точные затраты указываются в паспорте к бойлеру. К примеру, газовые проточные колонки Bosh, работающие от баллонного газа и имеющие производительность в 25 кВт, в непрерывном режиме расходуют 1 баллон топлива на 50 л в течение 10 часов.

На затраты может влиять тип топлива (зимнее или летнее), его качество. Расход газа в самостоятельно переоборудованных водонагревателях, не предназначенных для сжигания пропана, как правило выше на 5-10%. Отражаются на затратах и ошибки, допущенные при подключении оборудования.

Для удовлетворения потребностей в ГВС 2-3 человек, при условии умеренного использования водонагревателя, расход сжиженного газа составит один 50 л. баллон/мес.

Газовые колонки, работающие от баллонов с газом

Если централизованное снабжение газом отсутствует, нагревать воду и готовить пищу приходится с помощью газовых колонок и плит, способных работать на баллоне с газом.

Используемый для нагрева воды газовый баллон содержит такие газы, как пропан и бутан. Они являются побочными продуктами переработки нефти, бензина и газа. В баллонах может присутствовать только технический бутан или смесь бутана и пропана, которая бывает летней и зимней.

Сжатие данных газов преобразует их в жидкость меньшего объема (и поэтому такой газ называют сжиженным), а при снижении давления эта жидкость начинает переходить в состояние пара. Так как повышение температуры вызывает сильное расширение сжиженных газов, баллон обычно заполняют на 85% от его объема, поэтому над жидкими газами всегда есть слой парообразного газа.

Для дачи выбор нагревателя, использующего в качестве источника энергии газ из баллона, нередко выступает единственной возможностью получить в дачных условиях горячую воду. В ситуациях, когда к даче не подведен магистральный газопровод, а также имеются проблемы с электросетью, газовая колонка такого типа станет настоящим спасением.

При работе водонагревателя, подключенного к баллону с газом, в среднем одного газового баллона емкостью 50 литров хватает для ежедневного минимального обеспечения горячей водой двух-трех человек в течение месяца.

Прежде всего, нужно удостовериться, что ваша газовая колонка настроена на использование того газа, который присутствует в баллоне. Если требуется, выполняют работы по переналадке колонки с заменой сопел коллектора и оценкой герметичности соединений. При этом на оборудовании обязательно отмечают дату проведения перенастройки и вид газа, который можно использовать в аппарате.

Баллон, который будет подключаться к газовой колонке, должен быть оснащен редуктором с давлением стабилизации 300 мм вод.ст., а также минимальной производительностью паровой фазы 1 м³ в час

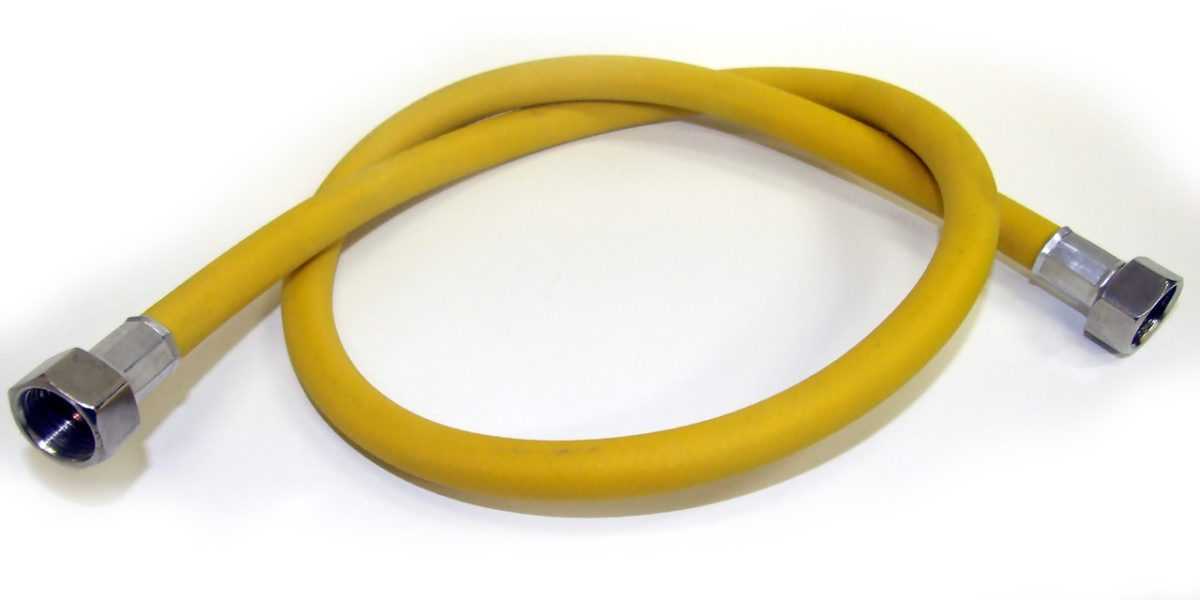

Также уделяют внимание подбору шланга – его длина должна составлять до двух с половиной метров, а внутренний диаметр должен быть от 12 миллиметров

Важно приобрести шланг, который выдержит работу с колонкой на газовом баллоне

При монтаже шланга нельзя его перегибать и перекручивать. Если шланг приходится устанавливать с изгибом, для этого пользуются переходниками и следят за радиусом изгиба (он не должен быть меньше 90 мм по своей внешней черте). Кроме того, шланг не должен изгибаться в пределах 50 мм от концов наконечников.

Установка запорного газового крана должна быть проведена перед колонкой так, чтобы к этому крану было легко добраться. После завершения монтажных работ шланг и другие соединения следует проверить для своевременного обнаружения негерметичных участков. Лишь после этого колонкой можно пользоваться для нагрева воды.

www.o-vannoy.ru

Перевод колонки с метана на пропан

Перевод колонок с природного на сжиженный газ  для универсальных аппаратов    не является сложным.  В комплекте от завода-изготовителя имеются все необходимые запасные части,  кроме того вся процедура перехода с одного вида газа на другой расписана в технической документации.  Конструкция большинства обычных колонок также позволяет выполнить такой переход.

Использование любого вида газа в домашних условиях относится к пожароопасным работам, они должны выполняться с соблюдением всех государственных норм и правил. В соответствии с государственными требованиями перевод работы газового устройства на сниженный газ и обратно может выполняться только сертифицированной газовой организацией, при этом используется комплект деталей от завода-производителя колонки.

В перечень работ по переходу входит замена жиклеров (сопел) форсунки с установкой по отверстию, рассчитанного для сжиженного топлива и его давления. Перед переналадкой газ на колонку отключается запорной арматурой. После окончания работ выполняется проверка на герметичность всех газовых соединений, а в паспорте установки, специалистами сервисного центра делается соответствующая отметка о выполненной смене топлива.

Монтаж

Прежде чем устанавливать газовый проточный водонагреватель на сжиженном газе, надо разобраться с баллоном

Важно, чтобы он соответствовал следующим характеристикам:

  1. На нем обязательно должен находиться редуктор.
  2. Давление, равное 300 мм. вод. ст.
  3. Минимальное значение производительности первой фазы у баллона должно быть 1 м³ в час.

Также необходимо приобрести гибкий шланг с внутренним диаметром минимум 12 мм и длиной не более 2,5 м. Этот шланг должен выдерживать воздействие газа с учетом требуемой температуры и требуемого давления.

Перед самой колонкой надо установить газовый запорный кран. После того, как вы завершите монтаж, обязательно проверьте все участки соединений и шланг, чтобы, в случае каких-либо неполадок, сразу их устранить.

Если вы имеете опыт работы с газовым оборудованием, то осуществлять установку газовой колонки можно самостоятельно. Если же нет, следует обратиться к специалистам.

Как выбрать

Проточные водонагреватели, работающие на газе — природном или сжиженном, имеют практически одинаковое устройство. Различия в нюансах — материалах, способе управления, степени автоматизации. Важные параметры при выборе газового водонагревателя:

  • Способ розжига. Старые версии разжигались вручную — спичками и зажигалками. Сегодня производители предлагают три варианта розжига — пьезо, электро и от гидрогенератора.
  • Материал теплообменника. От качества этой детали зависит срок службы устройства. Если купить дешевый китайский аппарат, теплообменник в нем может оказаться жестяным. Такие водонагреватели не служат дольше трех лет.
  • Внутренний диаметр трубок в теплообменнике. Широкие трубки не нужно так часто очищать от накипи, как узкие.
  • Водяной блок. Предпочтительнее — металл. Более дешевая альтернатива — пластик.
  • Производительность. При выборе этого параметра нужно учитывать объем воды, вытекающей из крана в единицу времени. Самый простой способ — засечь время и посмотреть результат на счетчике воды. Если поток менее 10 л/мин, зачем брать модель с производительностью 15 или более л/мин?

  • Контроль температуры — ручной или автоматический. Первые дешевле. Регулировка производится вентилями. В модификациях с модуляцией мощности температура поддерживается на заданном уровне автоматически.
  • Отвод продуктов сгорания. Безопаснее вывод через коаксиальный дымоход. Вместе с мощностью устройства растет диаметр трубы. Второй вариант — вывод через традиционный дымоход. Третий — без дымохода. Последние нельзя устанавливать в замкнутом пространстве и без вентиляции. Это обычно мини- колонки — аппараты с малой мощностью.
  • Подача кислорода. В дешевых версиях воздух подается через вентиляционные отверстия. Минус — продукты горения проникают назад в помещение. Дорогие устройства оснащены трубой, выведенной из нижней части прибора. Корпус закрыт крышками дополнительно — снизу и сверху, чтобы продукты горения не проникали в помещение.
  • Мощность. Мини-нагреватели на 17–19 кВт подойдут системам с низким напором и одной точкой водозабора. Мощные аппараты стоит брать для напора более 10 л/мин и с несколькими точками забора воды. Версии на 21–31 кВт не ставят в квартирах, это варианты для загородных домов.

Подключение оборудования к баллону

Перед тем, как самостоятельно начать подключать технику, убедитесь, что модель действительно подходит.

Другие марки допустимой техники: , (практически все последние модели). В инструкции к колонкам «Бош» указано, что 50-литрового баллона хватит на 10 часов стабильной работы при мощности в 25 кВт. Комплект перенастройки для колонок Bosch приобретается в авторизованном сервисном центре.

Если необходимо провести работы по переналадке техники, замену сопел коллектора и оценку герметичности стыков, их нужно делать строго по правилам. Сопла должны быть меньшего диаметра: как и в газовых плитах, давление, выдаваемое редукторами сжиженного газа, в 2–3 раза выше, чем при подаче природного газа по трубам. При этом теплотворная способность жидкого топлива в 1,5 сильнее, чем у природного газа.

На оборудовании нужно поставить дату переделки — число, месяц и год. Также указывается вид газа, подходящий для использования.

Схема подключения баллона к ГК требует от него наличия редуктора со стабилизацией давления 300 мм вод. ст. и минимальной производительности паровой фазы в один кубометр за час.

Параметры шланга, соединяющего газовое оборудование с топливной емкостью:

  • 250 см — минимальная длина;
  • 1,2 см — наименее допустимый внутренний диаметр трубки.

Обратите внимание, что на форумах в сети есть информация следующего характера: если вы перенастроите правильно колонку и проведете работы без изъянов, могут возникнуть проблемы с давлением воды и колонка не будет запускаться. Тогда понадобится дополнительная установка насоса, нагнетающего давление

Устанавливая запорный вентиль, помните, что доступ к нему должен быть легким, чтобы при возникновении аварийной ситуации пользователь быстро перекрыл его.

Завершив установочные работы, проверьте герметичность соединений и проведите тестовый запуск оборудования.

Инструкция. Перевод газовой колонки Нева 4511 на сжиженный газ

В газовой колонке установлены жиклеры диаметром 1,28 мм. Этот набор сопел устанавливается в рампу горелки для работы на природном газе с давлением 130 мм. вод. ст. (130 mbar). Рампа у газовой колонки Нева 4511 десятисекционная, т.е. в рампу входят 10 сопел.

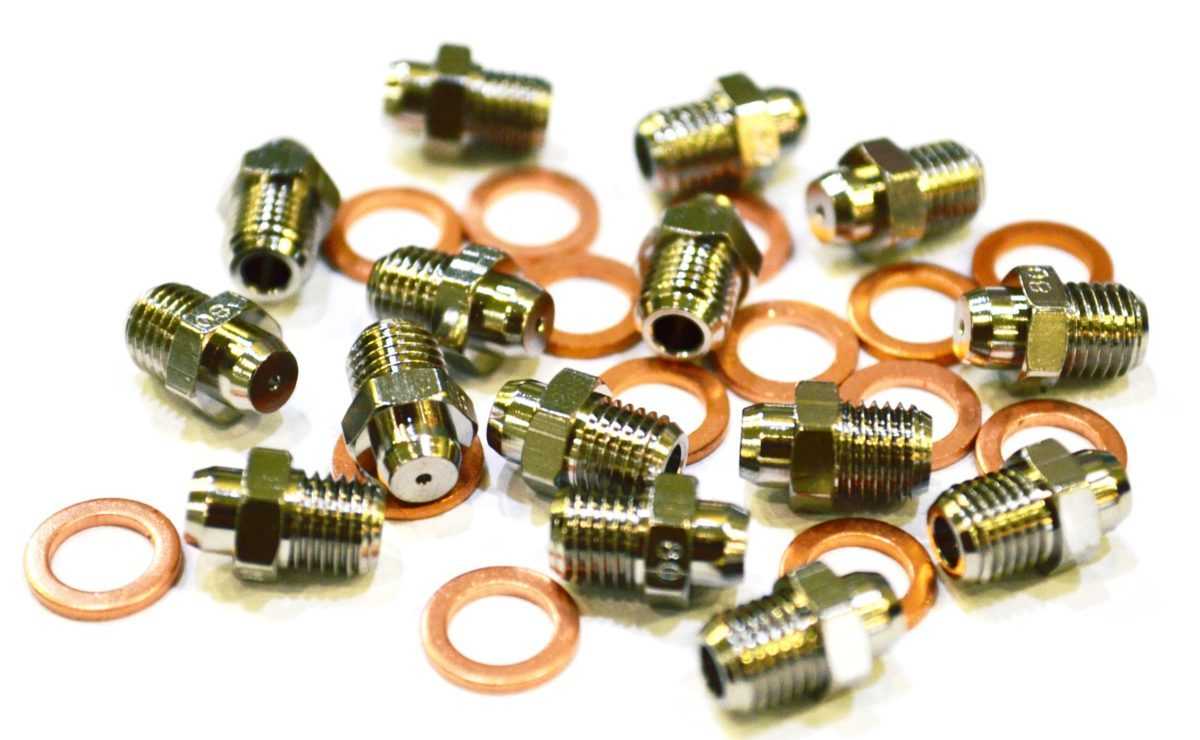

Предлагаемый нами комплект сопел для сжиженного газа содержит 10 сопел диаметром 0,75 мм.

Предлагаемый комплект подходит только для данной модели,
поскольку, например, у газовой колонки Нева 4510 рампа просто другой конструкции. Тем более что данная модель Невы 4511 нами довольно хорошо изучена. Она проста в монтаже, ремонте и обслуживании. При переводе на сжиженный газ, колонка потребляет порядка киллограмма газа за час работы. Вы сейчас сами убедитесь, что переделка рампы много времени не займет. Для перевода колонки нам понадобиться крестовая отвертка и разводной ключ(38 мм). Саму колонку вовсе не надо демонтировать.

Начинаем

Сначала надо отделить рампу. На рампе закреплены электрод розжига (свеча) и датчик наличия (ионизации) пламени. Отделяем их, откручивая два винта.

На фото они обозначены номером №1. После отделения датчика и свечи от рампы, надо вывернуть четыре самореза (№2), которые и закрепляют рампу горелки.

После их отделения берем разводной ключ и откручиваем гайку рампы от газового узла колонки.

Рампа у нас в руках. После того как рампа оказалась у нас в руках, жиклеры лучше всего выворачивать головкой (7 мм), чтобы не повредить шлицы при затягивании новых сопел пассатижами или рожковым ключом (ключик, как и головка на 7 мм). Как видите, для замены сопел от Вашего мозга почти ничего не требуется.

Сейчас мы с вами разберемся в принципе работы проточного газового водонагревателя на сжиженном газе (он же балонный). Посмотрим какими преимуществами обладают такие бойлеры и как их устанавливать (выполнить монтаж). В конце посмотрим на рейтинг производителей,которые выпускают лучшие модели на рынке.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Владельцы частных домов, дач постоянно подбирают оптимальный вариант снабжения пользователей горячей водой. Одним из таких вариантов выступает проточный водонагреватель, функционирующий на .

Водонагреватель проточный Vektor JSD

Техника безопасности при эксплуатации газовых баллонов

Если используется сжиженный газ для отопления дома, то необходимо придерживаться требований безопасности:

  1. При замерзании системы запрещено использовать для разогрева баллонов открытое пламя. При любом возгорании в пределах дома емкости с топливом нужно убрать как можно дальше от огня.
  2. Если для емкостей с топливом нельзя выделить отдельное помещение, то устанавливать баллоны рядом с погребом или подвалом нельзя, потому что газ может опускаться вниз. Если он попадает в подвал, то это может привести к взрывоопасной ситуации или отравлению людей, спустившихся в помещение.
  3. При подключении емкостей обязательно устанавливается счетчик утечки, чтобы минимизировать вероятность взрыва и возгорания.
  4. Запрещено хранить пустые баллоны в доме. Для этих целей должна быть выделена отдельная постройка, располагающаяся не ближе 10 метров от дома.

Как выбрать колонку на сжиженном газе

Модели газовых проточных водонагревателей под сжиженный газ:

  • BOSCH WR 10-2P — отличается компактными размерами и безупречным качеством сборки. Присутствует функция модуляции пламени с поддержанием постоянной температуры воды на выходе, независимо от давления в трубопроводе. Используется атмосферная горелка. Максимальный расход топлива не более 1,5 кг/час.
  • Neva 4510 — автоматическая колонка с электронным розжигом и возможностью работы на природном и сжиженном газе. Пропускная способность 8 л/мин., что достаточно для одновременного обеспечения потребностей ГВС для одной точки водоразбора. Модель популярна благодаря хорошему качеству сборки и бюджетной стоимости.
  • Ariston NEXT EVO SFT 11 NG EXP — бездымоходная турбированная колонка. Присутствуют встроенные функции: интеллектуальной самодиагностики, защиты от замерзания, учета расходуемой воды (при наполнении ванны подается звуковой сигнал). Подключение к бытовой электросети 220В. Производительность 11л/мин.
  • Baxi SIG-2 14i — производительный проточный водонагреватель для одновременного пользования сразу двумя точками водоразбора. Внутренние функции: электрический автоматический розжиг, система ионизации пламени. Расход газа при максимальной нагрузке 2,14 кг/час. Пропускная способность 12,6 л/мин.
  • SUPERLUX DGI 10L — атмосферная колонка с автоматическим розжигом и возможностью работы на сжиженном и природном газе. Присутствуют минимальные функции: механический блок управления, опция переключения режимов «зима-лето».
  • Rinnai RW-24BF — экономичная турбированная колонка с регулируемым вентилятором, для обеспечения полного сжигания газа. Автоматически поддерживается температура нагрева воды от 37-70°С. Пропускная способность 15л/мин.

Модели накопительных водонагревателей под пропан:

  • Ariston SGA 200 — бойлер с емкостью на 200 л. Сжигание газа осуществляется при помощи естественной тяги. Нагрев первой порции воды до 45° происходит за 73 мин, после чего температура поддерживается в автоматическом режиме. В наличии отводы для подключения системы рециркуляции.
  • Bradford White M-I-504S6FBN — накопительная емкость на189 л. Мощность 14,7 кВт. Бак имеет стеклокерамическое защитное покрытие, установлена система, предотвращающая образование накипи. Для напольной установки.
  • Ariston SGA 120 — бойлер для настенного монтажа. Объем накопительной емкости 115 л. Есть защита от накипи, многоуровневая система безопасности.

Проточные газовые водонагреватели с возможностью работы от сжиженного газа выпускаются зарубежными и отечественными компаниями. Накопительные бойлеры изготавливаются исключительно за рубежом.

Производители

Производитель Характеристика
Vektor JSD 20-W (Россия) Мощность — 20 кВт. Расход воды при нагреве 25 °С — 10 л\мин. Вес — 10,5 кг. Размеры (В*Ш*Г) — 580*330*208 мм. Автоматический независимый электрозжиг, работающий от батареек. Для запуска достаточно открыть кран смесителя. Работает при давлении воды от 0,2 до 7,5 атм. Многоуровневая система безопасности.Автоматика системы защиты и безопасности отключает водонагреватель при: — отсутствие достаточной тяги в дымоходе; — угасании пламени на горелке; — уменьшении потока воды; — перегреве теплообменника. Наличие цифрового дисплея, отображающего температуру горячей воды на выходе из водонагревателя. Наличие режима «Зима-Лето», что позволяет экономить газ до 40 % в тёплое время года. Нестабильность работы при изменении напора воды, пропуски авторозжига и протечки теплообменника по причине тонких стенок. Вероятное возникновение проблемы после года эксплуатации. Невысокая цена — порядка 4 500-4 800 руб.
Neva 4510-M (Россия) Доступная цена и отличный функционал. Работа на природном и сжиженном газе. Мощность — 17,9 кВт. Производительностью — 10 л/мин. Возможность подключения нескольких точек потребления. Нижний подвод газа. Тихая работа. Наличие термометра и электророзжига на батарейках. Работы при давлении воды в 0,1 атм. Есть проблемы с качеством использованных материалов и надежностью.
Bosch WR 10-2P (Германия) Мощность — 17.4 кВт. Производительность — 10 л/мин. Нагрев воды до до 60 °С. Удобные механические поворотные переключатели для регулировки температуры. Выпускается две версии колонки – Р23 для природного газа и Р31 для сжиженного из баллона. Работа при давлении от 0,1 до 12 атм. Камера сгорания открытого типа, требующая монтажа воздухоотвода. Простота эксплуатации и монтажа, небольшие габариты, тихая работа. Установка вертикальная, на стену. Нижний подвод газа. Наличие пьезорозжига . Термометр для слежения за температурой воды. Модель чувствительна к качеству воды. Относительно высокая цена.
Electrolux GWH 265 ERN Nano Plus (Швеция) Мощности — 20 кВт. Производительность — 10 л/мин, чего позволяет комфортно принимать душ. Средняя стоимость модели. Работа при давлении воды от 0,15 до 10 атм. Удобное управление. Установка — вертикальная, на стену. Подводка коммуникаций — снизу. Наличие электророзжига. Наличие функции «газ-контроль», которая предотвращает любые утечки горючего вещества. Тонкая температурная регулировка и высокая чувствительность к напору.

В итоге работа проточного водонагревателя на сжиженном газе позволит автономно снабжать дом или дачу горячей водой.

Какого объема выбрать газовый баллон

Если исходить исключительно из текущих расходов пропана, то будет достаточно установить один 50 л баллон. Даже при неэкономном потреблении сжиженного газа, топлива должно хватить на 10-15 дней. И это, при условии большой семьи из 4-5 человек. В техническом паспорте водонагревателей указано, что газового баллона на 50 л хватает на 10-12 часов беспрерывной работы.

Специалисты рекомендуют подключать колонку на пропане через рампу. Так, можно снизить нагрузку при работе газовой колонки от одного на несколько газовых баллонов, равномерно распределив потребление топлива и предотвратив промерзание стенок и редуктора. Подключение через рампу позволяет установить несколько емкостей меньшего объема по 25/40 л. Либо как вариант использовать 50 л баллоны, подсоединенные в связке друг с другом.

Вес и внутренний объём газовых баллонов
Объём (л) 5 12 27 50
Масса пустого баллона (кг) 4 5,5 14,5 22,0
Масса баллона с пропаном (кг) 6 11 25,9 43,2
Масса газа (кг) 2 5,5 11,4 21,2
Высота баллона (мм) 290 500 600 930
Диаметр баллона (мм) 200 230 299 299
Объём газа в баллоне в зависимости от ёмкости
Ёмкость баллона (л) 5 12 27 50
Вместимость газа (м³) 0,95 2,59 5,38 10,01
Объём жидкого пропана (л) 4,3 10,2 22,9 42,5

https://youtube.com/watch?v=sKpDPvpu6IE

Как подключить колонку к газовому баллону

При монтаже учитывают особенности хранения и сжигания пропана. Колонка будет работать от баллонного газа только при понижении давления на подаче до 0,2-0,3 мБар, замене форсунок

Важно предотвратить промерзание баллонов. Для обеспечения описанных условий подключение газовой колонки на сжиженном газе осуществляется в согласии со следующей схемой:

  • баллоны подключаются через рампу, по несколько от 2-4 шт.;
  • для нормализации давления устанавливается регулируемый редуктор.

Если подключить газовый баллон к газовому проточному или накопительному водонагревателю, по описанной выше схеме, заменить жиклеры на фитиле и форсунки на основной горелке, отрегулировать подачу топлива и воды, можно добиться стабильной работы колонки после переоборудования на пропан.

Есть ли турбированные модели?

Для подогрева воды можно использовать турбированный водонагреватель. Такие устройства не нуждаются в традиционном вертикальном дымоходе, продукты сгорания отводятся по коаксиальной трубе, выведенной через стенку. По ней же поступает воздух в закрытую топку — для поддержания процесса горения. У турбированных колонок есть недостатки:нужно делать отверстие в трубе, спрашивать согласие соседей сверху на установку оборудования, аппарат шумит из-за работы турбины. Плюс при работе на пропан-бутане еще и понадобится размещать в помещении баллон. Важный плюс турбированных версий — универсальность, их можно разместить в любом помещении, так как не нужен дымоход

Второе важное преимущество — они не «съедают» домашний воздух

Использование пропана


Вещество имеет формулу C3H8 и относится к малотоксичным категориям со специфическим запахом. Воздух становится взрывоопасным, если в нем присутствует концентрация паров бутана 1,8 – 9,1%, пропана – 2,3 – 9,5%, давление составляет 0,1 МПа при температуре от +15 до +20°С. Пропан самовоспламеняется при +470°С, бутан – +405°С.

Химические и физические свойства пропана:

  • молекулярная масса – 44,097 кг/кмоль, молекулярный объем – 21,997 м3/кмоль;
  • расход сжиженного газа на 1 кВт тепла составляет 0,16 дм3 (литра);
  • газовая плотность при 0°С – 2,0037 кг/м3, при +20° – 1,87 кг/м3;
  • плотность в жидкой фазе – 528 кг/м3;
  • объем воздуха, необходимый для горения 1 куба – 23,8 м3.

Централизованный газопровод


В газовом трубопроводе подается природный газ. Строительство централизованной магистрали требует определенных затрат, поэтому метан используют жители густонаселенных регионов и местностей с большим объемом потребления. Загородное население не всегда имеет доступ к газовому трубопроводу и топливо им доставляется в баллонах.

Магистраль строится из стальных труб диаметром до 1,42 м и рассчитывается на давление до 10 МПа. Трубопроводы пропускают около 55 – 60 млрд кубометров газа за годовой период. Магистрали прокладываются под землей или проходят по поверхности. В комплексное обслуживание включаются компрессорные пункты, станции очистки и осушки, газораспределительные точки.

Газгольдеры


Газгольдеры

Для непрерывной подачи СУГ используются подземные и надземные газовые емкости, которые устанавливаются в многоэтажном секторе или на территории частного жилищного массива. Из резервуара топливо подается в квартиры и дома, используется, чтобы обогреть помещение.

Газовые емкости имеют систему контроля и регистрируют наполнение отстойника. Датчик определяет запас газа и передает сигнал в службу, когда уровень топлива в резервуаре уменьшается до 30%. Оператор высылает автоцистерну для наполнения емкости.

На дне газгольдера постоянно скапливается жидкость, которая не перешла в газообразное состояние, резервуар требует очистки. Хранилища удобны в использовании, т. к. обеспечивают непрерывную подачу топлива.

Баллоны


Баллонный газ используется в отоплении жилища, если зимой жильцы нерегулярно посещают загородный дом. В емкостях поставляется пропан или его смесь с бутаном. Минусом является увеличение стоимости топлива при удалении от поставщика продукта. Стандартный пропановый баллон вмещает 22 кг газа и весит 19 кг. Используются композитные емкости, они легче, но стоят дороже.

Параметры газовых баллонов:

  • длина единицы 28 – 95 см;
  • диаметр – 20 – 30 см;
  • толщина стенки – 3 – 4 мм;
  • вес – 4 – 22 кг.

1 Устройство и принцип работы газовой колонки без дымохода

Перед тем как купить газовую колонку без дымохода следует понять принцип ее работы, и отвода отработанного газа, а также разобраться в принципе действия таких устройств.

К примеру, газовая колонка вектор без дымохода состоит из таких деталей:

  1. Корпус устройства, выполнен из металлического сплава. На нем же расположена панель управления, и дисплей, с информацией о температуре воды;
  2. Устройство первичного теплообменника, вместе с термомодулем;
  3. Рециркуляционный насос, благодаря которому происходит подача воды на теплообменник;
  4. Герметичная камера сгорания.Газовая колонка без дымохода закрытого типа имеет уникальную конструкцию камеры сгорания, характерную только для данного типа устройств;
  5. Горелка, как правило с пьезорозжигом, либо с электрическим;
  6. Вентилятор – механизм, благодаря которому и функционирует система без естественной тяги для вывода отработанного газа;
  7. Пластинчатый (вторичный) теплообменник;
  8. Конденсатор и термостат;
  9. Расширительный бак (для первичного хранения воды);
  10. Гидравлический модуль;
  11. Входной линия подачи холодной воды, клапан подачи газа, сбросной клапан;
  12. Выходная линия горячей воды;
  13. Коаксиальная дымоотводная труба.

Следует рассмотреть принцип работы газовой колонки без дымохода:

Прежде всего, при повороте крана горячей воды происходит розжиг горелки. Одновременно с этим процессом, газ, и холодная вода поддается в систему, при помощи индивидуальных клапанов и насоса.

Далее в камере сгорания происходит превращение газа (под действием температуры) в тепловую энергию, которая переходит в теплообменник. Последний оборудован специальными трубами, по которым циркулирует вода, которая в течении несколько мгновений превращается в теплую. Именно она и поддается далее на систему водоснабжения, после чего мы можем использовать ее в бытовых целях.

Как видно, в целом принцип работы системы газовой колонки без дымохода не имеет кардинальных отличий от обычных колонок. Но следует отметить об особенностях системы отвода отработанных продуктов газа: Во-первых, коаксиальная дымоотводная труба – выводная система, которая не требует дополнительных монтажных работ.

Для ее функционирования следует обеспечить специальный вырез (отсек) в стене, в который и будет установлена данная система. В данном устройстве с одной стороны происходит вывод газа, а со второй поддается чистый воздух, необходим для камеры сгорания. Во-вторых, наличие вентилятора и камеры сгорания закрытого типа лишает необходимости наличие естественной тяги (и конечно же монтажа дымохода).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Тема ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
