Виды котлов на пропане
На рынке бытового оборудования представлены три вида агрегатов. Это одноконтурные, двухконтурные и конденсационные котлы. Они выполняют схожие задачи, но отличаются по принципу устройства и функционалу.
Особенности одноконтурных приборов
Котел с одним контуром предназначается только для отопления помещения и обычно ставится там, где нагрев воды решен каким-то альтернативным путем.
Стоимость одноконтурных котлов несколько ниже, чем у аналогичных устройств с двумя контурами. Это обусловлено тем, что оборудование выполняет лишь узконаправленную функцию – обогрев жилища
Модуль снабжается закрытой камерой сгорания, а в процессе работы пламя котла обогащается кислородом, поступающим из помещения, где размещено оборудование. Отработанные в процессе горения материалы отводятся на улицу через вертикальный дымоход, специально обустроенный для этой цели.
Нюансы двухконтурных изделий
Приборы, оснащенные двумя контурами, эффективно отапливают жилые помещения любой площади и обеспечивают домовладения горячей водой. Прогревают теплоноситель две горелки, поджигаемые с помощью запальника, оснащенного встроенной системой пьезоэлементов. Когда пламя загорается, в работу включается датчик температур. По достижению определенных показателей он дает сигнал автоматике, и доступ к камере сгорания прикрывается.
Если агрегат имеет закрытую камеру сгорания, для корректной работы и своевременного отвода продуктов горения необходимо обустроить коаксильный дымоход с тягой принудительного типа. Эта конструкция обеспечит равномерный приток кислорода к фитилю и позаботится о стабильном горении
Отработанные материалы и кислотные примеси выходят из помещения посредством дымохода, либо через вентиляционный отвод.
Как работают конденсационные агрегаты
Котел конденсационного типа поставляет в жилое помещение и отопление, и горячую воду для бытовых целей, но делает это несколько иначе, нежели двухконтурный. В конденсационном приборе холодная вода, оказавшись в теплообменнике, нагревается от горелки и горячего воздуха.
Конденсационный котел относится к высокотехнологичным видам оборудования и очень экономно расходует топливо. Температура уходящего газа на горелке составляет 40°C, а уровень КПД при этом достигает 97%. При этом теплопотери не превышают показателя 0,5%
Потом половина жидкости идет в коммуникации отопительной системы, а вторая половина поступает в краны для мытья, стирки и прочих хозяйственных нужд. Пройдя полный цикл, вода из радиатора возвращается в теплообменник и вся процедура повторяется заново.
https://youtube.com/watch?v=BT1FsIeX030
Особенности сжиженного газа как топлива
Сжиженный углеводородный газ (СУГ) в баллонах активно используется в районах, где магистральный газ недоступен. Как правило, баллонный газ применяется для приготовления пищи, реже – для отопления дома. Это связано с тем, что газовый котел отопления потребляет достаточно много топлива и требует определенного давления.
Сжиженный газ – это определенные фракции природного газа либо сопутствующих нефтяных газов. При производстве СУГ пропан смешивают с бутаном, поскольку пропан отлично испаряется, в отличии от менее активного бутана. Пропорции в смеси могут быть разными, все зависит от назначения готового продукта.
Содержимое пропана в баллонах должно быть увеличено зимой, поскольку при низких температурах СУГ заметно хуже испаряется, летом же наоборот – содержание пропана должно быть снижено, в противном случае, при расширении газа баллон может «дать течь» — попросту, разгерметизироваться.
Сжиженный газ производиться в разных соотношениях, о чем свидетельствует маркировка:
ПТ (пропан технический) – это сжиженный газ с более 75% пропана.
БТ (бутан технический) – смесь, где бутан составляет более 30%.
СПБТ (смесь пропана и бутана технических) – содержит бутан от 25 до 60%.
Существуют еще марки, применяемые в качестве топлива для автомобилей – это ПА (пропан автомобильный) или ПБА (пропан-бутан автомобильный), для отопления дома можно использовать и их, по составу и качеству они ничем не отличаются от выше перечисленных, более того, как раз качество у автомобильного СУГ несколько выше.
СУГ с маркировками ПТ и ПА – это смеси с повышенным содержанием пропана, потому отлично подойдут для применения зимой.
БТ, СПБТ и ПБА – это «летние» смеси, для применения в теплое и жаркое время.
Разделение СУГ на «зимний» и «летний» очень важный момент, которым не стоит пренебрегать. Дело в том, что баллон содержит часть жидкого и часть газообразного вещества, при этом жидкая часть постепенно испаряется в процессе использования, создавая необходимое рабочее давление в емкости. При минусовых температурах жидкий газ испаряется хуже, из-за чего давление заметно падает, и его не хватает для работы горелки котла отопления. Выход из ситуации, если нет возможности приобрести «зимнюю» смесь есть, и даже не один. Можно: использовать большее количество баллонов, это позволит увеличить давление и стабилизировать систему; использовать специальный элемент для подогревания баллона.
Летом наоборот, испарение в жаркий период происходит слишком интенсивно, что может создать чрезмерное давление и повредить баллон. Лучшим выходом в данном случае будет использование «летней» смеси или заполнение баллонов не полностью
Также важно не допускать попадания прямых солнечных лучей на баллоны
Техника безопасности при работе с газовыми баллонами
Отопление пропаном требует соблюдения жестких мер безопасности. Кроме того, что нельзя ставить баллоны ближе 2-х метров от котла, не допускать попадания прямых лучей и перегревания. Еще недопустимо:
- В случае замерзания применять для прогревания баллонов открытый огонь. Вообще, огонь и емкости с газом – это взрывоопасное сочетание, поэтому если произошло случайное возгорание, тару с топливом следует убирать в первую очередь.
- При обустройстве помещения под баллоны необходимо позаботиться, чтобы рядом с помещением не было погреба, подвала. Газ не имеет запаха, но обладает физическим свойством опускаться вниз. Таким образом, человек, спустившийся в погреб, может отравиться. Также при незаметной утечке газа большие скопления топлива в погребе приведут к взрыву.
- Для минимизации рисков возгорания в систему нужно установить счетчик утечки газа.
- Хранить пустые баллоны в доме категорически запрещено. Склад с полными емкостями должен располагаться не ближе, чем в 10 метрах от жилого строения.
7 Монтаж агрегатов
Баллон или группа баллонов подключается котлом с использованием специального редуктора, обеспечивающего пропускную способность на уровне 2 кубометра газа в час. Газовая емкость может иметь один клапан на все баллоны или отдельные регуляторы для каждой установки. При использовании редукторов значительно увеличиваются затраты на монтаж оборудования, но в таком случае обеспечивается максимально возможная безопасность его эксплуатации.
Емкости с баллонами устанавливают в тёплом отапливаемом помещении, проводя через стену патрубок, отвечающий за подачу газа к котлу. Располагать газгольдер необходимо таким образом, чтобы длина подающего патрубка была минимальной. Это гарантирует отсутствие проблем с давлением в системе, а котел будет гарантировано работать без перебоев даже при максимальном потреблении топлива.
Газовый котел на баллонном газе к тепловому контуру с радиаторами отопления подключается с помощью соответствующих фитингов и переходников. Необходимо правильно рассчитать длину трубопровода и количество установленных радиаторов. Такую схему должен планировать профессионал.
После установки оборудования выполняется пробный пуск, позволяющий определить отсутствие протечек газа. При необходимости интенсивность обогрева может увеличиваться или уменьшаться. Настраивается автоматика, которая позволяет оперативно изменять мощность котла, сокращая расход топлива и обеспечивая комфорт проживания в частном доме. В последующем потребуется на регулярной основе выполнять обслуживание техники, в том числе очищать горелку и перезаправлять газовые баллоны.
Такие теплогенераторы станут отличным решением для строений, где отсутствует подключение к центральному газоснабжению. Работа котла полностью управляется автоматикой, благодаря чему обеспечивается экономичность и универсальность его использования. Нужно лишь правильно подобрать агрегат с учётом его мощности и функциональности.
Установка и обслуживание
Нежелательно проводить установку котла своими руками, так как в этом случае потребитель лишается гарантии. Если же установка, первый запуск и начальная настройка будет проводиться специалистом сервисного центра, то гарантийный ремонт оборудования будет произведен бесплатно.
Сервисное обслуживание
Чтобы не приходилось часто делать ремонт котла, нужно регулярно проводить сервисное обслуживание агрегатов. Тем более что своевременное обслуживание позволяет сократить расход топлива. Как часто нужно проводить обслуживание? Ответ на этот вопрос будет зависеть от качества топлива.
Стандартное обслуживание включает в себя следующие операции:
- чистка форсунок;
- чистка рассекателей пламени;
- замена фильтров топлива и воздуха.
Эту часть работ вполне можно выполнить своими руками. Однако действовать нужно крайне аккуратно. Если при чистке повредить форсунки, то ремонт будет невозможен, потребуется замена поврежденных деталей. А вот перечисленные ниже операции, входящие в стандартную схему обслуживания, своими руками проводить не стоит. Это:
- настройка и ремонт (при необходимости) горелки;
- ремонт или плановая замена изношенных частей.

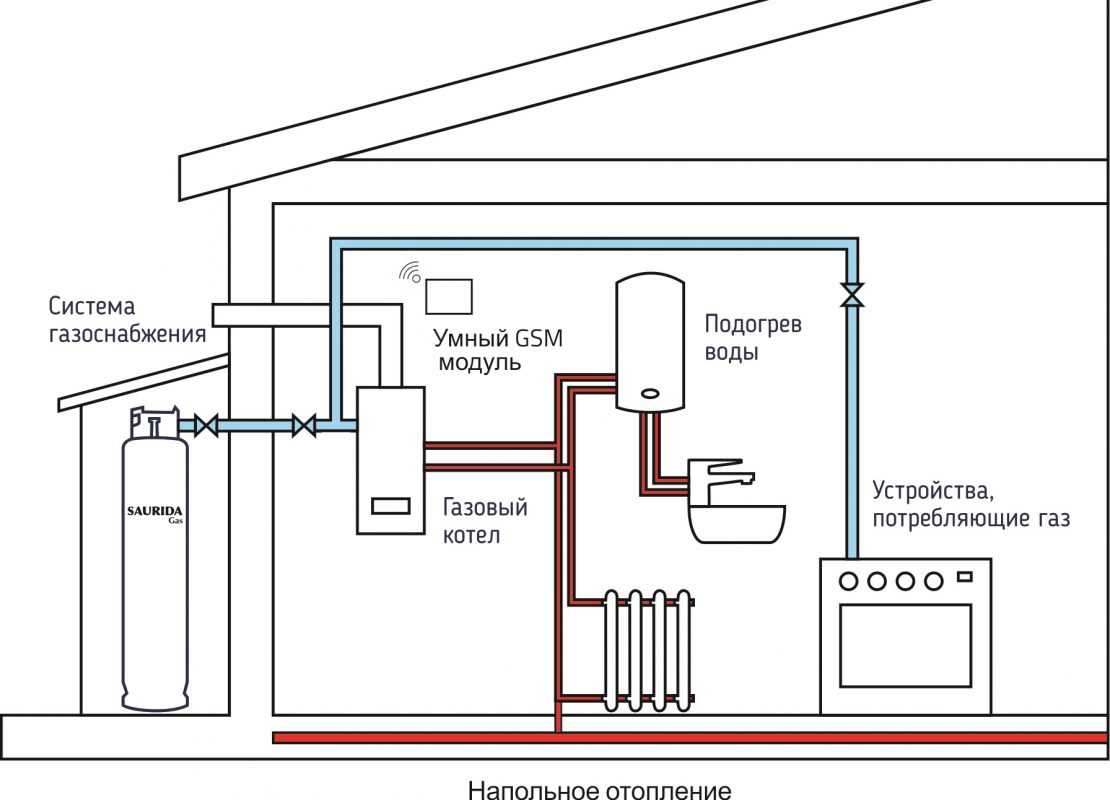

Схема подключения газовых баллонов к котлу отопления
Присоединение к системе осуществляется посредством специального редуктора. Прибор преобразует топливо из жидкого состояния в газообразное для подачи на котел. При наличии 2-х и более емкостей применяется несколько редукторов, каждый из которых подключается к одному баллону. Такой способ считается более безопасным, чем соединение через один редуктор общего типа.
Конструкция формируется с помощью рампы – двухплечевого коллектора, распределяющего емкости на две группы, основную и резервную. Сначала забор газа в котел происходит из основной группы баллонов, затем из резервной. Переключение автоматическое, хозяин слышит только предупреждающий сигнал приборов. Как только баллоны основной группы заправлены и снова подключены, рампа переходит снова на забор топлива именно из баллонов основной группы.
Следует обратить внимание на установку емкостей с топливом – не ближе 2 м от котла, лучше в отдельном нежилом отсеке, помещении. Нельзя ставить тару на открытом месте, доступном для солнечных лучей
Схема подключения к котлу
Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.
Газовые баллоны с отдельными редукторамиОбратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м
куб/час для этой системы не подходит.
При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.
К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.
Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.
Схема подключения баллонов к рампеОбратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома.
Недопустимо попадание на газовые баллоны прямых солнечных лучей.
Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).
Общее описание и принцип работы
Газ сжиженного типа – это природный ресурс, для удобства хранения и транспортировки искусственно охлажденный до температуры -160 °C.
Котел, использующий этот вид топлива, по внешнему виду, конструкции и типу представляет собой традиционный теплогенератор. Он сжигает газообразное топливо, а образующееся тепло направляет на прогрев теплообменика.
Котлы, функционирующие на сжиженном газе, в будущем можно перевести на традиционный магистральный газ, если такие коммуникации появятся вблизи жилого помещения. Для этого понадобится заменить несколько рабочих элементов и переподключить оборудование к централизованной газовой системе
Оттуда полезный ресурс «забирает» теплоноситель и переносит его по контурным коммуникациям, совершая таким способом отопление домов и подогрев бытовой воды, если это предусмотрено конструкцией оборудования.
Специфические особенности функционирования
Первое основное отличие агрегата от аналогов, работающих на традиционном магистральном газе, – это возможность качественно функционировать даже при сниженном давлении топлива. Второе – специальная форсунка, в которой отверстия жиклера имеют уменьшенный диаметр, подходящий именно для пропан-бутановой смеси.
Чтобы котел справился с отоплением жилого дома и нагревом воды для сантехнических и бытовых нужд, его понадобится обеспечить необходимым объемом топлива. Для этого придется обстроить на участке газгольдер (резервуар, расположенный под землей) или подсоединить оборудование к баллонам с пропаном
Отдельные производители классических котлов комплектуют свои изделия инжекторными системами, чтобы, в случае необходимости, клиенты могли перевести оборудование на сжиженное топливо.
Правда, дополнительно придется поставить специальную форсунку, перенастроить газовый клапан и заменить некоторые параметры в электронной плате теплового генератора. Но зато после всех этих действий котел заработает в новом режиме, и клиенты смогут эффективно отопить сжиженным газом свои дома.
Обустройство газгольдера – один из самых эффективных способов обеспечения котла рабочим топливом. Объем хранилища можно выбрать так, что заправлять его придется раз в год или даже реже, тратя на это от 20 до 60 минут
Бесперебойную работу прибора гарантирует наличие постоянно поступающего топлива. Это могут быть обычные газовые баллоны, объединенные в группы от 2 до 15 штук, либо отдельные резервуары (газгольдеры). Подключение подающих коммуникаций к котлу осуществляется посредством редуктора. Он контролирует поставку топлива и обеспечивает его разумный расход (в пределах 1,8-2,0 м3/ч).
Чтобы быстро и не очень затратно обустроить резервуар для топлива, можно приобрести мобильный газгольдер. Он мгновенно решит проблему с хранением ресурса и позволит снабдить отоплением дачу или не слишком габаритный загородный дом
В основной функционал входит и блок безопасности, состоящий из регулятора давления, предохранительных клапанов, контролера температуры и датчиков пламени. Система, оснащенная этими элементами, легко эксплуатируется и не создает хозяевам никаких проблем в процессе использования.
Газовый котел на сжиженном газе: расход топлива на отопление
1. Котлы, работающие на сжиженном газе
2. Ассортимент котлов на отечественном рынке3. Расчет мощности газовых котлов на сжиженном газе: расход топлива
Сегодня среди владельцев частных домовладений востребованы системы автономного теплоснабжения. Источником тепла для них часто является сжиженный газ для отопления дома. Вид «автонономки» с применением газового котла на сжиженном газе расход которого минимален, наиболее популярен.
Котлы, работающие на сжиженном газе
Современное газовое отопление на сжиженном газе предполагает использование целого комплекса, состоящего из оборудования нескольких типов и системы теплоснабжения.
Но основным агрегатом все равно остается котел, обеспечивающий получение тепла из топлива.
Как и в традиционных отопительных конструкциях, газовый котел на сжиженном газе для частных строений позволяет путем его сгорания обеспечить обогрев жилых помещений и горячее водоснабжение, поскольку возможна комбинация этих двух функций.
Даже при наличии невысокого давления в конструкции отопление на сжиженном газе расход топлива имеет незначительное. Это позволяет экономить немалую сумму денег из семейного бюджета. Одновременно сжиженный газ для обогрева будет расходоваться по максимуму эффективно.
Обратите внимание
Владельцам частных домовладений следует знать, что отопительные котлы на сжиженном газе без проблем можно перевести в другой режим функционирования – с использованием иного вида топлива, а точнее магистрального газа. С этой целью производится замена не только форсунок, но и других элементов оборудования.
Таким образом, получается, что покупатель приобретает два котла в одном и экономит немало средств и времени. Выбор отопительных агрегатов, работающих на сжиженном газе, на отечественном рынке просто огромен. Здесь также имеется продукция от различных мировых производителей. Каждая модель отличается уникальными эксплуатационными характеристиками и соответственно стоимостью.
Для того, чтобы отопление загородного коттеджа или дачи сжиженным газом из газгольдера было экономичным и эффективным, необходимо правильно выбрать тип теплоагрегата и учесть все особенности эксплуатации.
При покупке прибора следует учесть:
Тип отопительного прибора. Котлы отопления на сжиженном газе бывают одноконтурными и двухконтурными. Первые из них предназначаются исключительно для отопления, а вот второй вид обеспечивает как обогрев помещений, так и горячее водоснабжение. Отопительные приборы можно вешать на стену или устанавливать на пол. А камеры сгорания делают открытыми или закрытыми.
КПД. Можно сказать, что все агрегаты, функционирующие на сжиженном газе, характеризуются высокими показателями КПД (90-94%). Поэтому их устанавливают в домах, дачных постройках или в других зданиях. В результате, чем выше будет данный показатель у оборудования, тем более экономично и рационально используется топливо.
Мощность. Является одним из основных параметров для данного вида отопительного оборудования.
Компания-производитель. Как доказала практика, предпочтение желательно отдавать компаниям, проверенным на протяжении длительного времени, у которых производимая продукция отличается соответствующим стандартам качеством, надежностью, длительным сроком эксплуатации.
Произвести точные расчеты мощности отопительного оборудования, функционирующего на сжиженном газе, могут только сотрудники фирм, профессионально занимающихся поставками и установкой таких теплоагрегатов. Для этого им потребуется предоставить все данные о помещении, в котором планируется его смонтировать. Также при проведении вычислений отопления коттеджа газом учитывают характеристики модели и определяют, какой имеет газовый котел расход сжиженного газа. Такие расчеты не являются дешевым удовольствием, поэтому многие потребители ограничиваются приблизительными подсчетами, выполняемыми самостоятельно. Для этого принято считать, что на 10 «квадратов» площади помещения для обеспечения обогрева требуется 1 кВт тепловой энергии, притом, что высота потолков не превышает трех метров. Данный вариант газового отопления загородного дома определения необходимой мощности не очень точен, но подобрать отопительное оборудование поможет. При необходимости точного подбора агрегата, следует учитывать большое количество параметров и факторов, включая объем помещения, наличие/отсутствие дополнительного утепления, размеры и количество окон и дверей и т.д. Пропано-бутановая смесь, являющаяся основным источником энергии в системах автономного газоснабжения, относится к экономичным и недорогим видам топлива и поэтому экономить на котле нецелесообразно.
Газ или электричество
С этим вопросом сталкиваются все, кто рассматривает различные аналоги источников отопления
Чтобы принять решение, важно сравнить их по основным показателям
Газ
По стоимости в 1,5–2 раза дешевле электричества. Особенно будет ощутима финансовая сторона вопроса, если здание большой площади.
Автономное отопление работает посредством резервуара-газгольдера, расположенного под землёй. В нём могут помещаться тысячи литров газа. Газгольдер заправляется специалистами два раза в год.
Подземный резервуар, не мешает полноценной эксплуатации территории и не испускает привлекающего внимание запаха
Электричество
Затраты велики, так как этот источник энергии считается одним из самых дорогих.
Порой потребляемая системой отопления мощность завышена для загородной электросети, энергии не хватает для обогрева всего дома.
В непогоду зачастую случаются скачки напряжения, что ведёт к сбою в системе отопления.
Из этого следует, что сжиженный газ — более выгодный, экономный и надёжный вариант.
Оборудование из двух контуров
Сжиженным материалом в баллонах уже давно никого не удивить, так как такое топливо активно используют для отопления различных домов, квартир и даже складов. Двухконтурные модели отлично обогревают комнаты, а также обеспечивают пользователей горячей водой. За равномерное нагревание теплоносителя отвечает сразу две горелки, которые приводятся в действие запальником.
Весь рабочий процесс контролирует датчик температур. После достижения определенного параметра агрегат формирует и отправляет сигнал автоматическому отсеку, благодаря чему дверцы в камеру сгорания постепенно прикрываются.
Наладка системы
Выбор места хранения газовых баллонов
Схема подключения баллонов
Прежде чем определиться со способом хранения газовых баллонов необходимо правильно подобрать их вместимость. В настоящее время можно использовать емкости вместительностью 5, 12, 27 и 50 л. Если отопление частного дома баллонным газом будет регулярным – лучше всего закупить емкости с максимальным объемом 50 л.
Для подачи газа делают магистраль от места хранения баллонов к котлу. Можно использовать несколько емкостей сразу, установив на каждый газовый редуктор. В его комплектацию должны входить два манометра. Один из них необходим для сверки показания давления внутри баллона, а второй показывает это значение на выходе. С помощью запорного клапана регулируется интенсивность подачи топлива.
Редуктор для баллонов
Место выбора их хранения напрямую зависит от того, сколько нужно баллонов для котла отопления. Расчетное количество емкостей зависит от следующих показателей:
- Общая площадь дома;
- Тепловые потери в здании;
- Минимальная температура зимой.
Немаловажным моментом является место, где будет установлен газовый котел отопления на баллонном газе. Протяженность подающей магистрали должна быть минимальной, чтобы снизить вероятность ее разгерметизации и оптимизировать расход газа.
Отдельное помещение для баллонов
Хранение газовых баллонов в доме
Лучший способ хранения газовых баллонов для отопления – подготовка отдельного помещения. Правила обустройства и требования к нему подробно описаны в СНиП 2.04.08-87. Поэтому перед установкой отопления с помощью газовых баллонов необходимо ознакомиться с этим документом.
Оптимальный вариант, если комната хранения будет располагаться в непосредственной близости от места установки котла. Таким образом можно сделать подающую магистраль как можно короче. Также необходимо обеспечить следующие условия хранения емкостей для отопления частного дома от газовых баллонов своими руками:
- В помещении не должны храниться горючие или смазочные материалы;
- Запрещается использовать любые отопительные приборы – конвекторы, обогреватели. Исключение составляют трубы и радиаторы водяного отопления;
- Обеспечение приточной вентиляции. Средний показатель воздухообмена 12 м³/час на 1 м² помещения;
- Каждый баллон должен располагаться на поддоне. Это необходимо для сохранения устойчивости при возможных колебаниях емкости во время выхода газа.
Для обеспечения безопасности помещение должно закрываться. Подача топлива для отопления частного дома баллонным газом происходит с помощью магистрали. Если для этого используются гибкие шланги – во время монтажа необходимо избежать их перегибов.
Требования к шкафу для хранения газовых баллонов
Хранение баллонов в шкафах
Альтернативой вышеописанному способу является использование специальных металлических шкафов. Это актуально для отопления дачи газовыми баллонами при небольшом потреблении топлива.
Рекомендуется приобрести уже готовую конструкцию, так как в ней будут учтены требования из ГОСТ 15860-84. Они заключаются в следующем:
- Проветривание. Для этого в конструкции шкафа должны быть вентиляционные отверстия;
- Исключение вероятности попадания солнечного света на газовые баллоны. Это может привести к повышению температуры на их поверхности;
- Все элементы индивидуального отопления от газовых баллонов должны делаться из негорючих материалов. Это же относится и к шкафам для хранения;
- Наличие оповещающих табличек и надписей.
На сколько хватает газового баллона для отопления емкостью 50 л? Все зависит от номинального потребления котла. Но, несмотря на это хранить в одном шкафу можно лишь два баллона. Оптимальные размеры конструкции в этом случае будут составлять 2000*1000*570. Перед установкой шкафа необходимо сделать отдельный фундамент. Его габариты должны превышать размеры конструкции на 15-20 см.
Также соблюдаются правила установки для теплоснабжения частного дома от газовых баллонов своими руками:
- Минимальное расстояние от дверей и окон должно составлять 5 м;
- Стена, к которой будет примыкать шкаф, делается из негорючих материалов.
Обязательно на поверхности фундамента делают специальные вентиляционные зазоры. Специалисты рекомендуют заземлить конструкцию, чтобы снять возможное статическое напряжение.
