Медогонка своими руками: как сделать из подручных материалов, схемы, чертежи, фото, видео

Радиальная и хордиальная медогонки: характеристики

Особенность радиальном медогонки заключается в том, что в ней кассеты располагаются по радиусам окружности корпуса. Согласно этому нюансу у радиальной медогонки выявляют ряд преимуществ:

1. Работу медогонки не нужно контролировать. То есть, вы сможете заниматься своими делами, пока устройство откачивает мед.
2. В процессе работы в движении находится только барабан, все остальные части стоят на месте. За счет этого гарантируется прочность и долговечность.
3. Мед откачивается практически досуха — с хордиальной медогонкой такого эффекта достигнуть невозможно.
4. Производительность почти в 2 раза превышает производительность хордиальной медогонки.
5. Соты практически не ломаются.
6. Удобно вынимать соты, т.к. ульевая рамка не клеится к барабану.

Хордиальная медогонка во многих отношениях не так хороша, как радиальная. Кассеты в ней располагаются по хордам окружности (боком к стенке бака). Такие медогонки подойдут для небольших приусадебных пасек, где собирается незначительное количество меда

Если вы хотите выбрать хордиальную медогонку, то обратите внимание на следующие её особенности:

Хордиальная медогонка на 6 рамок

1. Соты могут сломаться или деформироваться в процессе работы. Поэтому, чтобы этого не произошло, процесс нужно контролировать, а работу начинать на низкой мощности. Это требует много времени, а также постоянного наблюдения.
2. Процесс откачки меда становится крайне продолжительным за счет того, что в период распечатывания сотов медогонка простаивает — ведь вы не можете контролировать её работы.
3. Во время работы все детали находятся в движении. Это значит, что механизм изнашивается быстро, трубет технического обслуживания, замены деталей, ремонта.

Этапы превращения хордиальной медогонки

Переделка медогонки — достаточно простая задача. Если вы хотите получить радиальную конструкцию, можно воспользоваться чертежами. Благодаря такому оборудованию вы сможете прокачать не менее 40 рамок. Отличительная черта устройства от хордиальной медогонки заключается в том, что данный тип не способен разрушить пчелиные соты, а также рамки. Однако у него имеются некоторые недостатки. К примеру, при его использовании отсутствует нормальная возможность выкачки рапсовой разновидности меда.

Краткая характеристика этапов превращения:

• с помощью проволоки длиной 8 мм сделать специальные кольца;
• далее снизу необходимо приварить полученные кольца, чтобы правильно вмонтировать барабан;
• используя профиль, строительный уголок, смастерить кольцо сверху;
• закрепить соответствующие пазы, в которые вставляются рамки;
• перед первым использованием самодельного оборудования тщательно вымывается внутренняя часть, прокрашивается, обильно смазывается пчелиным воском.

Данная медогонка станет удобным помощником для каждого пчеловода. Благодаря ей процесс откачки меда становится весьма оперативным, продуктивным.

Следует указать на главное преимущество самодельной медогонки, а именно на тот факт, что все соты и рамки остаются невредимыми. Характерная черта – наличие большого барабана, в состав которого не входят кассеты и рычаг. Что касается барабана, то он содержит металлический перфорированный лист. Таким образом, в медовую продукцию не поступают ненужные элементы.

Процесс сооружения конструкции не сложный. Единственный этап, который может вызвать определенные сложности — это изготовление электропривода.

Электропривод своими руками

Двигатель начинает работать благодаря электроприводу на 24 рамки, с условием наличия постоянного тока, постепенного возбуждения. Благодаря функциональности и особенностям двигателя осуществляется контроль оборотов напряжения.

Чтобы самодельная медогонка превратилась в электрическую, понадобится соответствующий электропривод. Для этого потребуются:

• система электропитания;
• двигатель;
• редуктор.

Наиболее оптимальный вариант – двигатель от автомобиля, так как он является мощным и конструктивным.

Сборка кассет

Сборка кассет, в которых будут располагаться рамки с сотами, — это один из наиболее важных этапов процесса создания аппарата. Эти элементы устройства должны быть сделаны максимально надежно. В качестве материала для кассет можно использовать древесину, фанеру или железо, но оптимальный вариант — нержавеющая сталь.

Кассеты для медогонки — это своего рода чехлы, в которые вставляется рамка. Их можно сделать из металлической сетки и специальных алюминиевых или стальных заклепок.

Все сделано правильно, если рамки легко входят и выходят из кассеты, при этом прилегая к сетке довольно плотно. В противном случае во время откачивания меда соты могут деформироваться и даже порваться.

Обязательное требование к материалам для кассет — устойчивость к воздействию окружающей среды. Пчеловод, в свою очередь, должен обеспечить правильный уход за всеми деталями механизма: чистить до и после использования, бережно эксплуатировать устройство, а также обрабатывать кассеты специальными веществами, которые будут служить «барьером» между металлом и медом. В таком случае медогонка прослужит своему владельцу долго и верно.

Разновидности

Существует 4 типа приводов. Каждый из них имеет свои особенности:

• Зубчатый привод для медогонки используется при механизации процедуры, состоящей из откачивания сладкой жидкости. Он может быть заменим ручным приводом. Делает труд пчеловода легким, при этом продуктивность повышается. Питание выполняется от аккумуляторных батарей через определенный блок. Течение вращения абсолютно любое.
• Червячный привод для медогонки имеет сенсорное управление, процесс откачки делается полностью механическим, корпус выполнен из алюминия. Питание может происходить от сети или аккумуляторной батареи. Предоставляет возможность выполнения различных направлений вращения. Ротор производит обороты, которые могут регулироваться.
• Ременной привод устанавливается на все модели, имеющие через траверсу выход вала ротора. При длительной нагрузке блок управления медогонкой может перегреться. Тогда начинает включаться специальный аварийный режим. Состоит из мотора, зубчатого ремня, основанием служит лист стали толщиной три миллиметра. На шарикоподшипниках производится монтаж всех деталей.
• Редуктор медогонки ручной двухстороннего вращения совместим со всеми видами моделей. Главная роль механизма – передать повороты ручки оси изделия. Кассеты, имеющие специальные рамки, начинают двигаться.

Варианты изготовления

Хотя использование бака стиральной машины является наиболее удобным вариантом для самостоятельного изготовления, тем не менее возможно использовать различные варианты:

1. Для этой цели можно использовать деревянную бочку. При самостоятельном изготовлении можно сделать резервуар с использованием фанеры.
2. Возможно сделать основу из алюминия. Для этого можно взять не бак, а корпус стиральной машины. Этот материал прочный и лёгкий. Медогонка, сделанная из неё, будет служить долго.
3. Нержавейка удобна своей прочностью и долговечностью, а также тем, что её легко отмыть от загрязнений. Для этого можно не только взять бак от старой стиральной машины, а воспользоваться листами нержавейки для того, чтобы самому сделать аналогичную конструкцию.
4. Одним из возможных вариантов является использование пластика. В продаже можно найти прочные пластиковые бочки, которыми для этой цели можно воспользоваться. Использование такого материала может удешевить стоимость изготовления рассматриваемой конструкции.

Последний вариант выгоден также и тем, что пластик не ржавеет, не впитывает запахи и хорошо очищается от грязи.

Однако нужно помнить, что использование оцинкованного железа не допускается из-за того, что оно сможет химически взаимодействовать с получаемым мёдом при соприкосновении.

Кроме того, такие устройства отличаются различными способами установки рамок с мёдом:

1. Иногда рамку располагают таким образом, чтобы она была установлена перпендикулярно радиусу бака от стиральной машины. Это называется хордиальным размещением. В этом случае при обработке мёд стекает через одну из сторон подрамника.
2. Возможно радиальное расположение рамок. В этом случае они будут располагаться в той же плоскости, что и ось вращения. При этом мёд будет выделяться через узкую сторону подрамника.

В различных чертежах медогонок могут быть использованы разные виды приводов. Одним из вариантов может быть использование педальной системы от велосипеда.

Другие варианты создания медогонки

Существует множество вариантов конструкции. Рассмотрим еще несколько примеров того, какой может быть самодельная конструкция.

Деревянная

Сразу оговоримся, что здесь очень важно, какая именно древесина будет использоваться для работы. Влажное, смолистое дерево однозначно не стоит брать

Что нужно для работы:

• отфугованные доски 20 мм;
• пластины алюминиевые 30х40х20 мм;
• деревянные рейки 10х40 мм;
• бруски 26х26 и 30х50 мм.

Мнение эксперта
Смирнов Дмитрий Филипович
Опытный пасечник знающий всё о меде и жизни пчел

Важно сделать ножки такой высоты, чтобы ее хватило для установки 10-литрового ведра под сливом.

Доски обрабатываются рубанком, дабы их толщина составляла не более 20 мм. Для боковин лучше использовать одну цельную доску, тоже предварительно обработанную рубанком. Все элементы корпуса необходимо обшить 20-миллиметровыми досками, ширина которых составляет 190 мм. Длина досок должна быть больше той, что нужна, поскольку их после крепления следует отфуговать

Также важно крепить доски с учетом того, чтобы волокна располагались поперек

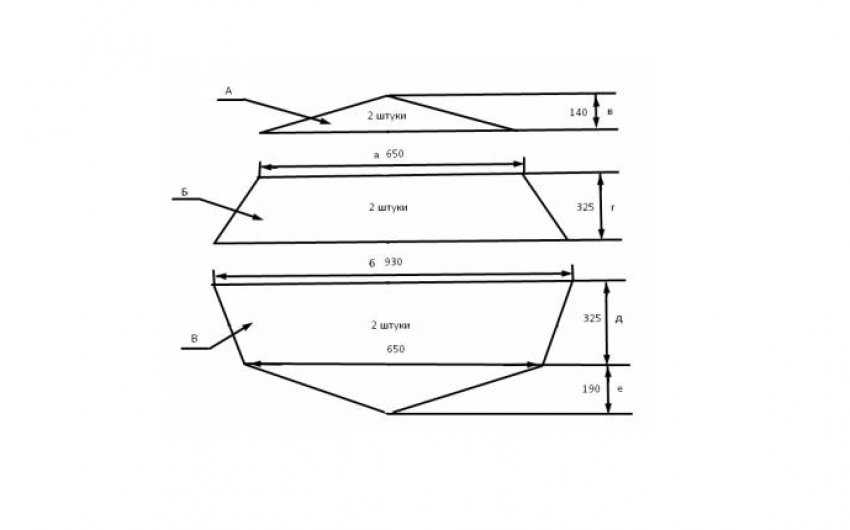

Нижние срезы элементов А и Б (см. чертеж) обшиваются рейками 10х40 мм. Внизу детали Б проделывается 20-миллиметровое отверстие для откачки меда. Затем в него вставляется резиновый уплотнитель, подбирается деревянная пробка соответствующего размера.

Из алюминия

Алюминиевая медогонка изготавливается почти так же, как и из стиральной машинки. Для барабана можно использовать любую подходящую емкость – например:

• бочку;
• кастрюлю и т. д.

Корпусом может послужить даже пластмассовая бочка

Важно лишь, чтобы пластик был достаточно качественным. Под такую медогонку подставка не нужна – ее можно поставить на стол, а снизу подставить ведро для меда

Электропривод для медогонки своими руками

Сделать электропривод собственноручно достаточно сложно, лучше всего, покупать его в магазине.С медогонки нужно снять привод, а также учесть диаметр имеющегося вала, сделать небольшое отверстие. Далее распарывается втулка шпильки и крепится к пластинке.

Используя шпильку, необходимо тщательно присоединить двигатель и включить напряжение 12 ВТ. Затем берется тонкий напильник и проделывается маленькая канавка, чтобы получилась клиновидная форма. После этого крепится пружина и ремень. Следите за тем, чтобы она была натянутой. Медогонка, работающая на двигателе, способна осуществлять огромное количество сложных и кропотливых задач.

Из механической центробежки можно сделать электрическую:

• крышку, находящуюся на баке, отставляют в сторону;
• вытачивают специальный корпус со съемной крышкой, также будет 2 подшипника;
• сторона оси, расположенная возле подшипника, подвергается некоторым работам: на ней нужно сделать проточку и нарезать резьбу;
• втулка будет находиться на втором конце подшипника, поэтому ее соединяют с ротором (кассетным);
• для подшипникового корпуса пригодится специальная пластинная подставка, которую можно самостоятельно смастерить;
• для быстрой выкачки используют трехфазный электрический двигатель мощность не менее 250 Вт;
• при помощи двойного хомута к баку цепляют мотор;
• для сливания меда нужно приготовить подставку, в которой будет 2 крестовины из дерева. Ее можно сформировать при помощи треугольных стоек, воспользовавшись клеем ПВА и гвоздями.

Электромедогонка оснащается специальной центрифугой. Также должен присутствовать кассетный барабан. Что касается численности кассет, то она зависит от параметров рамки с сотами. В процессе изготовления используется металлическая сетка, имеющая большие ячейки. Для бака подойдет алюминиевый сплав, имеющего форму конуса. Его нужно оснастить краном, который обеспечит слив меда.

Схемы электропривода

Для электропривода потребуется небольшой двигатель с мощностью в 90 Вт. Во избежание засорения двигателя пчелами целесообразно закрыть его мелкой стекой. При наличии реле от стиральной машины можно подключить его в качестве выключателя. Такое реле поможет регулировать режимы вращения.

На выбранный генератор необходимо установить малый шкив, предварительно рассверлив его под диаметр вала. Закрепив генератор на шпильке, подключить напряжение в 12 вольт. Напильником сточить на уступе шкива канавку в 8 мм и довести до трехгранного сечения. Полученная деталь должна выглядеть клиновидно. После этого надеть ременной трос и натянуть пружину. Так выглядит самодельная конструкция электрического привода.

Подводя итоги, можно сказать, что использование медогонного аппарата значительно упрощает процесс добычи меда из сотовых рамок. Для начинающих фермеров существует вариант собрать медогонку самостоятельно. В качестве исходного материала можно использовать деревянные брусья. Такая медогонка без предварительной обработки прослужит недолго.

Использование пластиковой бочки способно снизить расход денежных средств. Кроме того, пластик легко моется, не подвергается влиянию ржавчины и не впитывает запахи. Помимо бочки можно приспособить под медогонку бак от стиральной машины.

Облегчить ручное вращение кассет можно, установив простой электродвигатель с реле для регулировки оборотов вращения. Такая мера предотвратит возможность порчи и излома сот и сохранит качество добываемого продукта.

https://youtube.com/watch?v=RJSZppz3-gY

Особенности эксплуатации

Перед использованием все детали медогонки нужно промыть и посушить. Далее в кассеты вставляют рамы с распечатанными сотами и запускают их движение, предварительно подставив под сливное отверстие ёмкость для сбора продукции. Основное требование при эксплуатации медогонки — качественное закрепление бака. Это позволяет не только облегчить процесс откачки мёда, но и сохранить целостность деталей оборудования.

При установке прибора можно использовать лапки крестовины подходящего размера. Правильность установки можно проверить при помощи уровня. Для противоположно расположенных кассет нужно подбирать рамки одинакового веса. По окончании всех манипуляций оборудование следует промыть под струёй тёплой воды (+40°С), затем просушить.

Вам будет интересно узнать о полезных приспособлениях для пчеловодства своими руками.

Металлические детали следует смазать машинным маслом после просушки, чтобы не допускать появления ржавчины. Медогонка — чрезвычайно важный предмет на пасеке. Прибор используется для откачки мёда. Его можно приобрести в магазине или же соорудить из подручных средств, затратив минимум финансовых вложений.

Особенности использования

Если у вас на участке только один улей, то вам достаточно отломать соты из рамки. Но когда пчеловодство не просто хобби, то без медогонки не обойтись. Особенно популярны конструкции, которые используют центробежную силу для работы. В середину центрифуги помещается кассетный барабан, размер которого должен соответствовать рамкам. При вращении конструкции мёд вытекает из сот, его потом легко собирать.

Начинающие пчеловоды не считают покупку такого устройства верным решением, стоимость слишком высока. И тогда они задаются вопросом, как сделать медогонку своими руками? Что же касается предприятий, которые занимаются продажей мёда в больших масштабах, то они отдают предпочтение профессиональным решениям.

Чтобы понять какого размера должна быть медогонка, нужно исходить из рамок в улье. Оптимальный диаметр — 65 см.

Материалы

Самое важное решение, перед созданием аппарата, это выбрать материал. Построить медогонку своими руками из стиральной машинки или пластиковой бочки? Подбор материала очень важен, ведь он должен спокойно переносить воздействие кислот и быть пригодным для использования в пищевой промышленности. Исходя из этого, есть несколько вариантов самодельного аппарата:

Исходя из этого, есть несколько вариантов самодельного аппарата:

• Дерево — повсеместно применялось для изготовления медогонок. Достаточно было подобрать бочку нужного размера, специально сколачивать её не нужно. Для того, чтобы значительно облегчить аппарат, можно использовать фанеру. Конструкция собирается при помощи гвоздей или клея. Сейчас деревянные медогонки используются довольно редко.
• Алюминий — довольно хороший вариант. Аппарат получается прочным и лёгким. Для его изготовления берут большую кастрюлю или бочку, старая стиральная машинна тоже подойдёт.
• Нержавейка — самый практичный вариант и очень популярный среди пчеловодов. Конструкция, изготовленная из этого материала, прослужить долгое время. Мёд легко соскальзывает с нержавейки, что значительно облегчит его сбор. Встречаются стиральные машинки, изготовленные из этого материала. В магазине без проблем можно приобрести лист нержавейки нужного размера и сделать барабан самому.
• Пластик — один из самых дешёвых вариантов. Достаточно использовать пищевые бочки. Они изготавливаются из очень прочного и качественного материала. Стоимость таких бочек довольно низкая, что позволяет значительно удешевить конструкцию. Самодельный аппарат из пластика, это хороший выбор для человека, только начавшего заниматься пчеловодством.

Изготовления привода для медогонки

Ручные работы довольно сложные, поэтому нужно обратить внимание на электрическую медогонку. Самодельная требует специальный привод

Чтобы его изготовить, нужно выполнить такие шаги:

Взять текстолитовый круг в толщину 10 мм для выполнения диска на ступице.
Приводной диск можно установить за счет снятия шкива с ротора.
Можно использовать любой электродвигатель , подойдет 90 Вт, от печки автомобиля, важно его предварительно оснастить сеткой, так пчелы не будут попадать внутрь его.
Для включателя можно использовать реле машины стиральной.
Для регулировки оборота, можно взять реостат от любого щитка, затее оснастить ее, понадобится толстая нихромовая спираль.
Чтобы прикрепить двигатель, нужно изготовить кронштейн, обратите внимание, что он должен только двигаться вертикально.

Важно при изготовлении использовать специальные чертежи, подойдет схема с помощью ее можно качественно выполнить привод. Ниже подана схема, на которой изображен привод, он имеет горизонтальное расположение двигателя

Схема № 1. Привод с горизонтальным двигателем

Этот привод имеет такие преимущества:

• Можно без проблем производить откачку тяжелых рамок с медом.
• Имеет мощность около 90 Вт, привод работает от аккумулятора автомобиля.
• Можно подбирать специальный режим, настраивать время, обороты.
• При изготовлении не нужно большое количество работ токаря, понадобится ступица с разного материала, лучше всего выбрать фанеру березы или текстолит. Другие детали можно приобрести в автомобильном магазине.
• Привод экономичный, не нужно израсходовать большое количество энергии. Даже если он работает целый день, двигатель без проблем запускается.

Этот привод имеет и недостатки, чтобы в горизонтальном положении двигатель надежно сцеплялся, нужно использовать специальный большой диск, а он может повредить большое количество рамок, когда медогонка вставляет в улей. Также иногда не дает нормально вставить рамки магазина для радиального режима.

Ниже представлена схема привода, который имеет вертикальное расположение двигателя.

Схема № 2. Привод с вертикальным двигателем

Привод является экономичным устройством, его можно без проблем помещать в медогонку, из-за того, что уменьшился ведомый диск, уменьшается разгон, от этой проблемы легко избавиться, для этого нужно рукой проконтролироват ь пуск.

На какие моменты следует обратить особое внимание

Сразу стоит оговориться, что однозначного ответа на вопрос о том, какой вариант медогонки лучше, покупной и созданный своими руками — нет. Теоретически, купить медогонку, изготовленную промышленным производством, рациональнее, но не всегда это действительно так. Во-первых, есть риск нарваться на некачественный ширпотреб, не выдерживающий более-менее длительной эксплуатации, во-вторых, финансово не каждый пасечник может себе позволить такое удовольствие, особенно начинающий. Наконец, для мелких пчеловодов и начинающих пасечников промышленные устройства, те же аппараты Грановского, как пример, не особенно нужны, тем более что и они не лишены некоторых недостатков.

Многие считают идеальным решением использовать корпус от старых медогонок или тех же стиралок, которые были произведены ещё в советские времена. Речь тут не идёт о ностальгии, просто в те времена на металле не экономили и получившиеся баки до сих пор отличаются превосходным качеством и сохранностью. Другое дело, что найти их сейчас весьма проблематично.

Выбор между ручным приводным механизмом и электромедогонкой тоже не столь однозначен, как может показаться. Да, электрический привод экономит время и силы, но необходимо разбираться в вопросах его создания и правильно использовать. Полноценно испытать двигатель в разных условиях в домашней обстановке не получится, отсюда и периодические «сюрпризы» модернизированных медогонок, приводящие не только к порче сот, но и к более масштабным последствиям.

Создавая медогонку своими руками, следует самое пристальное внимание уделить вопросам качества бака и материала его изготовления. Поверхность устройства должна быть максимально гладкой, это объясняется потребностью в высокой скорости стекания мёда, чтобы процесс его сбора был как можно менее затратным по времени

Кроме того, такой аппарат после завершения процедуры сбора мёда не трудно будет отмыть от его остатков. На практике это означает, что достаточно простого ополаскивания в тёплой воде, без применения дополнительных усилий.

Источники

• https://pchelushki.ru/vse-o-pchelah/medogonka-svoimi-rukami
• https://101pchela.ru/medogonka-svoimi-rukami.html
• https://roypchel.ru/pchelovodstvo/medogonka-svoimi-rukami.html
• https://uleypchel.com.ua/radialnaya-medogonka-svoimi-rukami
• http://o-mede.com/myodogonka-svoimi-rukami-iz-stiralnoj-mashiny.html
• https://DomPchel.ru/pchelovodstvo/sdelaj-sam/medogonka/
• https://ferma.expert/pchely/paseka/medogonka-svoimi-rukami/
• https://mnogo-krolikov.ru/pchelovodstvo/medogonka-svoimi-rukami-chertezhi.html
• https://7ogorod.ru/prochee/medogonka-svoimi-rukami.html

Инструкция: изготовление медогонки из стиральной машины своими руками

Изготавливается оборудование достаточно быстро, главное правильно подобрать все комплектующие, чтобы потом не пришлось переделывать. Рассмотрим, как сделать медогонку своими руками.

Кассеты

В кассеты устанавливается корпусная рама, стандартные размеры: 435х300 мм. Если вы будете использовать покупную раму, то она идет еще меньшего диаметра.

1. Сложите прямоугольник из уголков длиной 550 и 520 мм, толщиной 1 мм. Для надежности конструкцию лучше закрепить сваркой, но можно стянуть и болтами.
2. Для того, чтобы натянуть сетку из проволоки в подрамник, проделайте мелкие отверстия по периметру. Используя нержавеющую проволоку, натяните ее через отверстия, чтобы получилась сетка. Всего нужно изготовить две таких сетки.
3. Изготовьте два швеллера из нержавеющих уголков шириной 40 мм и толщиной 1 мм.
4. Прикрепите самодельные сетки между швеллерами. К одному из торцов кассеты приварите полоску из стали.
5. Прикрепите две металлические скобы с ребра кассеты к швеллеру – сверху и снизу. Позже конструкция подсоединится к ротору.

Кассеты готовы. Далее рассмотрим, как подготовить бак стиральной машинки.

Перестройка стирального бака

Все отверстия на дне бака нужно изолировать. Для этого вырежьте из металлического листа заплатки по размеру отверстий и закрепите их с помощью сварочного аппарата. Чтобы проверить герметичность, налейте в конструкцию воды.

Поскольку все отверстия перекрыты, нужно самому проделывать дополнительное отверстие для откачки меда. С помощью дрели просверлите его в стене, прямо около днища бака от стиральной машины. Можно закрыть края резиновым кольцом, а можно приварить краник, который удобно перекрывается в случае необходимости.

Если вы решили оставить простое отверстие, тогда для его перекрытия придется приделать металлическую пластину. Она крепится на болт. Когда понадобится закрыть, поверните пластину, перекрывая поток.

Подготовка перекладины

Для перекладины возьмите металлическую полосу толщиной 4 мм. Длина зависит от диаметра бака. Проделайте с помощью дрели отверстия по краям, чтобы можно было установить болт М10. Дополнительно проделайте два отверстия ближе к середине перекладины, как указано на рисунке.

При помощи паяльника нагрейте пластину и загните ее края под прямым углом.

Теперь пометьте место установки на баке. Для этого установите перекладину строго по центру, маркером отметьте места для отверстий на баке. Дрелью проделайте отверстия в отмеченных местах, закрепите перекладину болтами.

Изготовление планки ротора

Возьмите полоску стали шириной 15-20 мм и толщиной 4 мм. По краям планки нужно проделать по отверстию.

Теперь нужно закрепить планку. Для этого изготовьте вал. Возьмите шпильку и нарежьте на ней резьбу. В центре закрепленной на баке перекладины просверлите отверстие и установите шпильку. Сверху на шпильку установите коническую шестерню и прихватите гайкой. Снизу закрепите перекладину ротора и зафиксируйте контргайкой.

Осталось подготовить еще одну планку. Понадобится металлическая полоса 600х15 мм. По краям проделайте отверстия и загните их. Теперь шпильками скрепите отверстия роторных планок вместе со скобами рамы. Подвижная конструкция готова.

Благодаря устройству ротора рамы можно переворачивать то одной, то другой стороной. Это позволяет извлечь мед из сот и полностью осушить рамы.

Подставка

Обязательно под бак нужно изготовить устойчивую подставку, чтобы потом можно было подставить емкость для сбора меда. Изготовить ее можно из металлического прута. Скрутите кольцо из прута, чтобы оно было немного больше нижнего диаметра бака. Концы закрепляются сваркой.

Из того же прута сделайте насколько ножек и установите конструкцию. Для устойчивости можно приварить к ножкам металлические полоски.
