Как правильно разобрать стиральную машину атлант своими руками

Как слить воду из стиральной машины

Чтобы слить воду из бака стиральной машинки, нужно найти местонахождение специальной трубки. Обычно она устанавливается производителями рядом с фильтром. Шланг слива расположен внизу за декоративной панелью.

Под трубку подставляем емкость, тазик или миску, открывается заглушка, вода вытекает самотеком.

Таким методом удаляется не вся вода. Если засорился сливной патрубок насоса, то придется разбирать аппарат. Не все сами смогут сделать это. Придется вызывать мастера.

Чтобы устранить засор, необходимо добраться до сливного патрубка бака, снять его, затем почистить

Важно помнить, что в баке стиральной машинки может быть 15 литров воды

Подробная инструкция

На следующем этапе (как машинка была отодвинута) найдите на тыльной стенке саморезы, удерживающие панель, которую нам нужно стащить. Как правило, их два: справа и слева, но в некоторых устройствах есть еще и третий шуруп, размещенный по центру. Употребляя крестообразную отвертку, полностью открутите крепеж. Под «кудрявыми гвоздями» установлены пластиковые шайбы. Внимательно проследите за тем, чтобы эти небольшие детали не затерялись впоследствии.

Открутите саморезы, чтобы снять заднюю крышку

Чтобы снять верхнюю панель, сдвиньте ее назад и поднимите слегка вверх

На следующем этапе после полного выкручивания крепежных деталей, аккуратно снимите крышку. Для этого сначала сдвиньте ее назад (по отношению к СМА) и поднимите ее слегка вверх. Отставьте панели в сторону. Чтобы впоследствии установить крышку назад, делайте то же самое, но наоборот: сначала направьте панель и пазы, а затем закрутите крепеж.

После того, как доступ к внутренним элементам СМА получен, произведите визуальный осмотр или прочие диагностические мероприятия. Чтобы расклинить дверцу, нажмите на специальный блокиратор.

Как снять верхнюю крышку со стиральной машины

Стиральная машина, как и любой другой вид техники подвержена износу и поломкам. Конечно мы очень надеемся, что поломки обойдут стороной вашу технику, но если это все-же случилось, то диагностика и ремонт неизбежен.

И для того, чтобы диагностировать некоторые поломки стиральной машины необходимо снять верхнюю крышку стиральной машины. Чаще всего и ремонт начинается именно с этой процедуры, поэтому практически каждый обладатель стиралки может с толкнуться с такой ситуацией, когда ему будут необходимы данные знания.

Например, когда сломалась ручка на дверце стиральной машины и необходимо добраться до блокиратора через верх машинки.

Перед началом ремонта обязательно обесточьте стиральную машину.

Чтобы снять крышку со стиральной машины, нужно для начала отодвинуть ее от стены, чтобы вы могли иметь подход к задней стенки стиркалки. Связано это с тем, что болты крепления крышки находятся сзади, их то нам и нужно будет открутить. Если у вас стиральная машина установлена под раковиной, то дело немного усложняется, ведь ее придется выдвинуть оттуда.

На разных моделях стиральных машин количество саморезов может быть разным 2-3, но чаще всего их два. Для того, чтобы их открутить воспользуйтесь крестовой отверткой, вращайте их против часовой стрелки, пока не выкрутите их полностью.

Под саморезами могут находится пластиковые шайбы, поэтому будьте внимательны, чтобы они не выпали и не потерялись.

После того, как крышка откручена ее необходимо снять, для этого нужно сдвинуть крышку назад относительно стиральной машины, после чего поднять ее вверх и убрать в сторону.

Если вы снимали боковую крышку с обычного персонального компьютера, то наверняка уже поняли, что она там крепится аналогичным способом.

На некоторых стиральных машинах, например, марки Ardo верхняя крышка снимается по-иному. Для того, чтобы ее снять на такой стиральной машине вам потребуется, как и в способе выше сначала открутить задние болты крепления. А вот далее нужно действовать иначе.

После того, как саморезы выкручены, вам нужно приподнять заднюю часть крышки вверх. Приподнимая ее сдвигайте крышку вперед, относительно стиральной машины. Крышка сдвинется вперед только под определенным углом, поэтому вам нужно будет его «поймать».

Еще один вариант крепления крышки у старых стиральных машин Bosh и Siemens прошлых поколений.

Сейчас вы уже не встретите таких креплений, но если вдруг у вас именно такая старая стиральная машинка, то инструкция будет вам полезна.

Болты крепления, в данном случае, находятся по бокам верхней крышки с передней ее стороны. Для того, чтобы подобраться к ним, необходимо сначала удалить заглушки. После этого выкрутите болты.

Особенности замены

В результате продолжительного использования или по причине заводского брака у стиралки может повредиться барабан. Обычно нельзя устранить следующие поломки: повреждение стенок с образованием дыры или разрушение посадочного места для втулки. В таких случаях решение одно – поставить новый элемент. Замена барабана стиральной машины – процедура очень трудоемкая, так как предполагает разбор всего основного устройства.

Обычно производители не поставляют отдельно барабаны. Они продаются в комплекте с баком.

Процесс разборки стирального агрегата будет несколько отличаться в зависимости от типа изделия: с вертикальной загрузкой или фронтальной. Но перед началом работы следует выполнить одинаковые действия для обеих моделей: выгрузить белье, отключить от сети, снять заливной шланг.

В машине с горизонтальной (фронтальной) загрузкой

В подобных моделях крепление барабана выполнено в одном месте – к задней стенке. Это особенность предполагает такие действия:

• выкрутить саморезы, которые удерживают заднюю стенку;
• снять всю крышку (в том числе контейнер для порошка, панель управления);
• вытянуть манжеты люка;
• убрать проводку и отсоединить болт, который удерживает барабан сзади.

Панель управления лучше полностью не раскручивать, а просто отодвинуть в сторону, чтобы избежать повреждения. В случае снятия рекомендуется сфотографировать провода, чтобы легче было возвратить все на прежнее место.

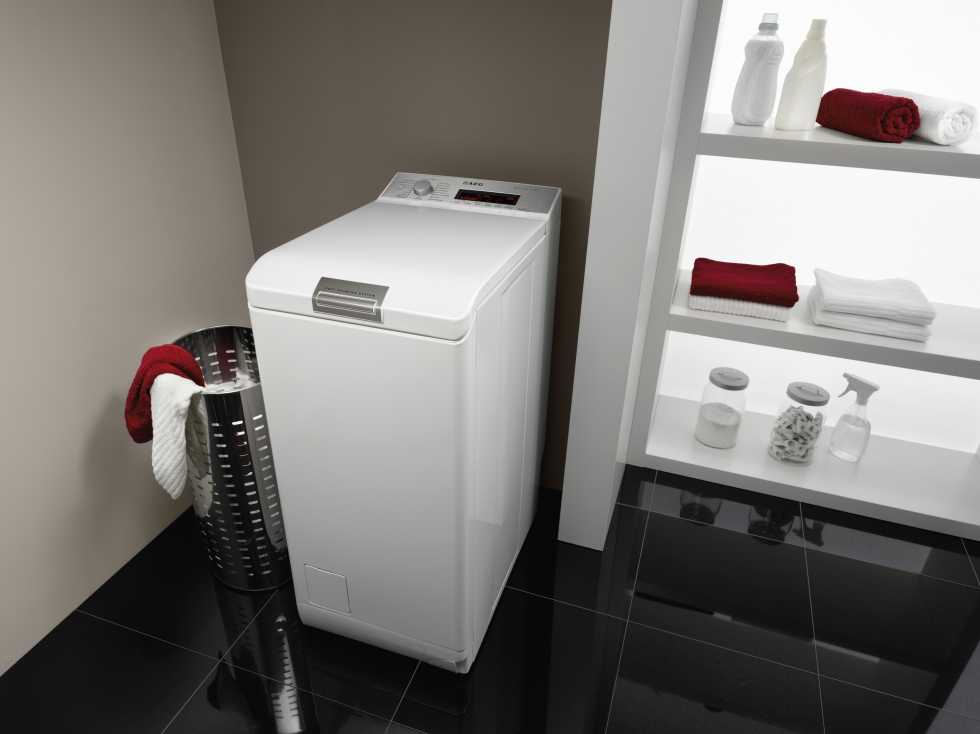

В машине с вертикальной загрузкой

В таких моделях барабан крепится к стенкам с двух сторон, что естественно усложняет его снятие. Порядок работы следующий:

• открутить саморезы на передней и задней стенке;
• снять боковую панель;
• убрать все провода и выкрутить остальные саморезы.

Вторая боковая панель снимается аналогичным способом. Затем необходимо убрать винт для крепления к валу, и вытащить барабан.

Специалисты настоятельно рекомендую сфотографировать все главные этапы работы, чтобы позже не перепутать последовательность действий.

Как снять барабан

Существует очень много марок стиральных устройств. Самыми известными считаются: LG, Samsung, Whirlpool, Indesit, Zanussi, Bosch, Kaiser. У каждой из них присутствуют особенности в конструкции, но основные элементы, а также их расположение, почти не отличаются. По этой причине порядок действий при разборке будет примерно одинаковым.

Снятие креплений

Снятие барабана, а также другие работы по ремонту агрегата, начинаются с верхней панели. Как правило, болты для крепления последней располагаются с задней стороны. Но случается, что их находят по бокам.

Задняя панель снимается после выкручивания винтов, которые ее удерживают. Чтобы отделить приводной ремень, нужно аккуратно прокрутить колесо шкива в направлении по часовой стрелке.

Крепление приборной панели выполнено винтами, которые находятся в нише лоточка для моющих средств.

Перед демонтажем передней крышки убирается дверца люка, отсоединяется резиновая манжета. Затем, после выкрутки нескольких фиксирующих винтов, аккуратно снимается передняя панель.

Отсоединение деталей

Для освобождения верхней части бака, необходимо извлечь патрубок, противовес, клапан для забора воды, прессостат.

В нижней части снимается ТЭН, двигатель, сливной патрубок, нижний противовес, амортизаторы. В большинстве устройств ТЭН расположен под баком. Для его снятия отсоединяются контакты и выкручивается гайка, имеющая центральное местоположение.

Отвинчивание «камней» выполняется очень осторожно, чтобы случайно не уронить их на корпус стиральной машины или ноги. Чтобы извлечь электродвигатель, с него требуется убрать фишку питания, проводку для заземления, и только тогда откручивать болты крепления (обычно четыре)

Для снятия сливного патрубка и амортизаторов машину располагают на боку. С помощью клещей извлекается хомут, и патрубок отсоединяют от насоса. Только тогда выкручивают крепления амортизаторов, а бак освобождают от крюков. Для демонтажа патрубка ослабляются и снимаются хомуты, которые его удерживают

Чтобы извлечь электродвигатель, с него требуется убрать фишку питания, проводку для заземления, и только тогда откручивать болты крепления (обычно четыре). Для снятия сливного патрубка и амортизаторов машину располагают на боку. С помощью клещей извлекается хомут, и патрубок отсоединяют от насоса. Только тогда выкручивают крепления амортизаторов, а бак освобождают от крюков. Для демонтажа патрубка ослабляются и снимаются хомуты, которые его удерживают.

Выполнив все вышеописанные процедуры, бак можно вытащить из корпуса стирального агрегата.

Вынимать бак одному будет непросто. Эту процедуру лучше выполнить с напарником. Один человек должен нейтрализовать пружины, а другой – достать бак. К тому же, следует быть очень осторожным, так как деталь тяжелая, ее легко уронить.

Вытаскивание барабана

Извлечь барабан из «остатков» бака возможно только после выкрутки (гаечным ключом) и снятия шкива. Затем болт, который удерживал шкив, вернуть на начальное место (до упора). И наконец, выполняя легкие удары молотком по валу, выстукать барабан из бака.

Если стиральное устройство будет собираться обратно, то рекомендуется тщательно проверить целостность подшипников, по необходимости заменить. Следует в обязательном порядке установить новый сальник, обработать его смазкой.

При капитальной разборке стиральной машинки нужно проверить все ее детали на работоспособность. Обыкновенный тестер поможет оценить состояние всей электроники. Полезен будет и визуальный осмотр. Непременно следует приглядеться к ТЭНу: при наличии накипи его рекомендуется почистить или заменить.

Демонтаж крышки

Вариант 1

Начнем с самого простого сценария.

Как открыть крышку бачка унитаза, если речь идет об отечественном комплекте арматуры с поднимающимся с помощью пластиковой ручки штоком?

1. Откручиваем пластиковую рукоятку, придерживая шток.
2. Откручиваем латунный или пластиковый пустотелый винт, вкрученный в направляющую шток трубку.
3. Снимаем пластиковую шайбу под винтом. Крышка свободна.

Вариант 2

В большинстве импортных комплектов крышка удерживается кнопкой слива. Точнее, ее ободком.

Порядок действий таков:

1. Сухими пальцами беремся за ободок и проворачиваем его против часовой стрелки.

1. Стронув гайку, выкручиваем ее полностью.
2. Потянув кнопку слива вверх, вытаскиваем ее и снимаем крышку.

Кнопка выкручивается и поднимается вверх.

Вариант 3

Как снять крышку бачка унитаза, если ободок не поворачивается при приложении значительного усилия?

1. Вооружившись тонкой отверткой, цепляем край нажимной части кнопки слива и аккуратно извлекаем ее.
2. Под ней обнаруживается гайка, которую можно провернуть пальцами, пинцетом или круглогубцами. Отворачиваем ее против часовой стрелки, затем извлекаем кнопку слива. Крышка свободна.

Гайка прячется под нажимной частью кнопки.

Вариант 4

В некоторых конструкциях бачка кнопка слива прикручена к крышке гайкой, находящейся с тыльной стороны. Кнопка представляет собой рычажный механизм, который при нажатии тянет за цепочку и поднимает грушу слива. Характерная особенность конструкции: при попытке снять крышку вода начинает сливаться в унитаз.

Крышка для сливного бачка унитаза этого типа снимается так:

1. Перекройте воду на бачок.
2. Приподнимите крышку настолько, чтобы под нее можно было просунуть пальцы, и отцепите крючок рычага от цепочки.
3. Снимите крышку.

Кнопка с рычагом закреплена на крышке.

Цены

Ценим ваше время и говорим примерную цену ремонта заранее. Чтобы её рассчитать, оставьте заявку по телефону или онлайн. В течение двух часов мастер перезвонит вам и прикинет приблизительную стоимость ремонта по описанию поломки. Вот список основных услуг по стиральным машинам LG с расценками на ремонтные работы.

Тип работ	Стоимость* (только  работа)	Стоимость* (только работа)	Времяработы	Гарантия
Выезд мастера	Бесплатно**	Бесплатно**	В течении 24 ч	—
Диагностика	Бесплатно**		10-40 минут	—
МАЛЫЙ РЕМОНТ
Замена кнопки	от 1300 руб.	от 1300 руб.	30-50 минут	6 мес.
Замена ручки люка	от 1700 руб.	от 1700 руб.	30-40 минут	6 мес.
Замена петли дверцы	от 1600 руб.	от 1600 руб.	20-30 минут	6 мес.
Замена стекла люка	от 1700 руб.	от 1700 руб.	30-50 минут	6 мес.
Замена люка	от 1600 руб.	от 1600 руб.	20-40 минут	1 год
Открытие люка без ремонта	от 1300 руб.	от 1300 руб.	20-30 минут	—
Замена сетевого фильтра (ФПС, пусковой конденсатор)	от 1800 руб.	от 1800 руб.	30-50 минут	6 — 12 мес.
Замена сливного шланга	от 1600 руб.	от 1600 руб.	20-40 минут	от 1 до 2 лет
Замена заливного шланга	от 1200 руб.	от 1200 руб.	10-20 минут	1 год
Замена сливного фильтра	от 1700 руб.	от 1700 руб.	20-50 минут	1 год
Замена дозатора моющих средств	от 1200 руб.	от 1200 руб.	10-20 минут	2 года
Чистка сливного фильтра	от 1300 руб.	от 1300 руб.	15-30 минут	—
Чистка заливного фильтра	от 1300 руб.	от 1300 руб.	15-30 минут	—
Замена приводного ремня	от 1200 руб.	от 1200 руб.	20-50 минут	9 месяцев
Снятие транспортировочных болтов	от 1400 руб.	от 1400 руб.	20 минут	—
СРЕДНИЙ РЕМОНТ
Замена ТЭНа	от 1800 руб.	от 1800 руб.	30-60 минут	6 месяцев
Замена сливного насоса	от 2100 руб.	от 2100 руб.	30-70 минут	6 месяцев
Замена манжеты люка	от 2100 руб.	от 2100 руб.	40-90 минут	1 год
Поиск и устранение засора в сливном тракте	от 1400 руб.	от 1400 руб.	20-70 минут	—
Замена УБЛ (блокировки люка)	от 1700 руб.	от 1700 руб.	30-60 минут	1 год
Замена щёток двигателя	от 1800 руб.	от 1800 руб.	30-70 минут	6 месяцев
Ремонт или замена мотора	от 2600 руб.	от 2600 руб.	40-80 минут	1 год
Замена амортизаторов	от 2900 руб.	от 2900 руб.	40-90 минут	1 год
Замена пружин	от 2500 руб.	от 2500 руб.	30-70 минут	1 год
Замена прессостата (датчика уровня)	от 2100 руб.	от 2100 руб.	40-60 минут	6 месяцев
Замена заливного клапана (КЭНа)	от 2000 руб.	от 2000 руб.	30-60 минут	6 месяцев
Вынуть посторонний предмет	от 1700 руб.	от 1700 руб.	30-70 минут	—
Замена блока управления или индикации	от 2600 руб.	от 2600 руб.	30-80 минут	1 год
Ремонт платы управления или индикации	от 3300 руб.	от 3300 руб.	40-90 минут на месте или 2-3 дня (вывозится в мастерскую)	6 месяцев
Замена селектора программ	от 2600 руб.	от 2600 руб.	30-70 минут	6 месяцев
Ремонт или замена аквастопа	от 2600 руб.	от 2600 руб.	30-90 минт	1 год
Ремонт или замена патрубка	от 2000 руб.	от 2000 руб.	30-70 минут	1 год
Замена шкива барабана	от 2100 руб.	от 2100 руб.	30-50 минут	1 год
Замена датчика температуры или термостата	от 1700 руб.	от 1700 руб.	30-60 минут	6 месяцев
Замена ТЭНа сушки	от 2100 руб.	от 2100 руб.	40-80 минут	6 месяцев
Замена мотора вентилятора сушки	от 2300 руб.	от 2300 руб.	40-80 минут	6 месяцев
Замена жгута электропроводки	от 2000 руб.	от 2000 руб.	40-80 минут	2 года
Замена циркуляционного насоса	от 2600 руб.	от 2600 руб.	40-70 минут	6 месяцев
Замена верхнего противовеса	от 2300 руб.	от 2300 руб.	30-60 минут	2 года
Замена шторок барабана (для машин с вертикальной загрузкой)	от 2500 руб.	от 2500 руб.	40-70 минут	6 месяцев
СЛОЖНЫЙ РЕМОНТ
Замена подшипника	от 4300 руб.	от 4300 руб.	1-4 часа	1 год
Замена крестовины	от 3800 руб.	от 3800 руб.	1-3 часа	2 года
Замена бака или барабана	от 4600 руб.	от 4600 руб.	1-3 часа	1 год
Замена опоры бака	от 4300 руб.	от 4300 руб.	1-2 часа	1 год
Замена нижнего противовеса	от 4600 руб.	от 4600 руб.	1-2 часа	2 года
Замена шторок барабана с разбором бака	от 3800 руб.	от 3800 руб.	1-3 часа	6 месяцев

*Сумма указана без запчастей.

**Выезд и диагностика — 0 рублей. При отказе от ремонта оплата составляет 400 рублей.

Окончательная цена рассчитывается после диагностики. На неё влияют:

• сложность ремонтных работ;
• тип запчастей (если они потребуются);
• дополнительные работ (демонтаж-монтаж мебели, если машина встроенная).

Замена подшипников на стиральной машине. Разбор барабана и замена подшипника в стиральной машине своими руками

Для того чтобы выполнить замену подшипников, необходимо разделить бак и вытащить барабан. Половинки крепятся на болтах или специальных защелках. Снимите фиксаторы и отсоедините переднюю часть бака. Отставьте ее в сторону.

Чтобы отсоединить барабан, снимите шкив. Для этого гаечным ключом открутите болт. Снимите шкив, а болт прикрутите обратно в вал. Это позволит избежать его деформации при последующих манипуляциях.

Теперь молотком постучите по валу, чтоб выбить его. Как только он подвинется вниз, открутите болт и снимите барабан с задней стенки бака. Внимательно осмотрите втулку, вал и крестовину. Если имеются дефекты или повреждения, придется заменить и эти элементы.

После изъятия бака разделите его на две части, чтобы получить доступ к барабану и подшипникам

Извлеките сальник, поддев его плоской отверткой. Теперь необходимо выбить подшипники. Для этого установите металлический стержень и молотком ударяйте по нему, передвигаясь по кругу детали. Маленький подшипник выбивается изнутри бака, большой – снаружи.

После извлечения деталей почистите их посадочные места и заднюю крышку. Даже малейшая грязь, пыль или вода приведут к быстрой порче новых подшипников. После очистки протрите поверхности сухой мягкой тряпочкой.

Приступаем к установке новых подшипников. Сначала вставьте маленький и забейте его при помощи металлического стержня до упора. Аналогично установите большой подшипник. Затем обильно смажьте сальник водостойкой смазкой и аккуратно вбейте его на место.

После замены подшипников выполните обратную сборку стиральной машины:

1. Смажьте втулку вала и установите его на место.
2. При необходимости замените уплотнительную резинку. Наполните паз герметиком и соедините две части бака.
3. Соберите стиральную машину, выполняя все действия в обратном порядке. В этом помогут фото и
4. Подключите сливной шланг и включите агрегат в розетку.
5. Запустите стиральную машину вхолостую, чтобы проверить, правильно ли она работает.

После замены подшипников и сборки стиральной машины обязательно запустите контрольную стирку без белья

Замену подшипников в стиральной машине-автомат можно выполнить самостоятельно. Четко следуйте представленной инструкции и соблюдайте все рекомендации, чтобы эффективно и безопасно выполнить ремонт агрегата.

Как разобрать стиральную машину Атлант

Для разборки стиральной машины Атлант не потребуется замысловатый инструмент, только обычные отвёртки, торцевые головки и ещё несколько приспособлений. Для быстрого завершения всей процедуры желательно заранее приобрести новый комплект подшипников и сальник.

Необходимые детали можно купить в специализированных магазинах или сервисах сообщив продавцу только марку и модель своего изделия. На новых комплектующих не стоит экономить, потому что вы и так экономите на ремонте своими руками и детали сомнительного происхождения приведут вас к этой процедуре в ближайшем будущем снова.

Подшипники для стиральных машин несут огромную нагрузку и при выборе их качества на производстве уделяют особое внимание. Ремонт необходимо начать с отключения прибора от розетки и других коммуникаций

Ремонт необходимо начать с отключения прибора от розетки и других коммуникаций.

И далее:

• Откручиваем верхнюю крышку изделия и снимаем её с корпуса, сдвинув от себя на пару сантиметров (её крепят 2 самореза в задней торцевой части крышки);
• Снимаем лоток для порошка и под ним выкручиваем винты крепления бункера;
• Далее демонтируем верхнюю лицевую панель;
• Откручиваем и убираем распорные металлические поперечные планки;
• Снимаем справа с внутренней части корпуса электронный блок управления, предварительно отсоединяем от него тонкий шланг;
• Снимаем верхний бетонный утяжелитель;
• Отключаем бункер для лотка от шлангов и убираем его наружу;

• Убираем внешний хомут манжеты люка и резинку заправляем внутрь корпуса машинки;
• Снимаем заднюю крышку корпуса стиральной машины;

• Отключает провода с тэна и датчика температуры, перепишите правильность для последующего подключения (лучше сфотографировать);
• Откручиваем болты крепления двигателя и снимаем его с петель;
• Ослабляем хомут крепления шланга на баке (шланг к насосу);
• Амортизаторы можно открутить и с бака и с корпуса, но можно вообще не трогать (их штоки сами выйдут из корпусов).

Теперь проверяем чтобы бак контактировал с корпусом стиралки только посредством пружин, за которые его и вынимаем вертикально вверх. Для удобства открываем люк. Замена подшипника стиральной машины Атлант потребует и снятие второго бетонного груза с бака.

Подготовка

Разборка стиральной машины – дело несложное, если у владельца прибора имеются минимальные навыки в области электротехники и слесарных работ. В моделях торговой марки Samsung, таких как, например, S821, WF-S861, S803J, WF6458N7W, получить доступ к основным механизмам несложно.

Какую бы машинку вы ни собирались чинить, для начала важно подготовить рабочее место и инструменты, которые пригодятся в процессе разборки. Конечно, можно приступить к работе с несколькими отвертками и ключами

Но если машинка требует детального осмотра и последующего ремонта, лучше приготовить все необходимое сразу. Итак, вам могут понадобиться:

• молоток;
• кусачки;
• отвертки (шлицевая и фигурная);
• рожковые ключи;
• головки (торцовые ключи);
• пассатижи;
• ножовка;
• плоскогубцы;
• клещи;
• паяльник.

Важно заранее приготовить и вспомогательные материалы – жидкость для размягчения гаечных крепежей WD-40, силиконовый герметик и смазку для шарнирных элементов. Удобно иметь под рукой чистую ветошь для того, чтобы вытирать руки или остатки жидкости из машинки

Опытные мастера советуют новичкам фотографировать каждый этап разборки агрегата, чтобы прибор было легче собрать после завершения ремонта, следовательно, нужно приготовить фотоаппарат.

Разбирать агрегат удобно, когда все инструменты находятся под рукой

Этап подготовки может показаться не столь важным, но от качества его выполнения во многом зависит результат.

https://youtube.com/watch?v=gxlh4f3CUPw

Трудности разбора в ремонте

Стиральные машины с вертикальной загрузкой люди покупают гораздо реже, чем с фронтальной — это факт.

• Стесненность узлов машинки создает трудности при разборке
• Повышенная вибрация на отжиме
• На некоторых машинах нет возможности отрегулировать по уровню задние ножки
• Коррозия верхней крышки от влаги
• Самопроизвольное открытие створок барабана при разбалансировке

• Узкая и глубокая, и идеально вписывается в ограниченные места ванны, в кладовки или на кухню
• Не нужно нагибаться для закладки белья
• Возможность прервать программу и доложить белье
• Безопасность от детей. Расположение панели управления.

Особенности и нюансы для самостоятельного ремонта вертикалок:

Устройство содержит те же элементы (прессостат, клапан забора воды, барабан, бак, плата управления, насос и так далее). Ось барабана конструктивно выполнена на двух подшипниках, на баке иногда расположен датчик само позиционирования (фиксация барабана створками вверх).

Демонтаж узлов покажем на примере Электролюкс:

1.С боковых сторон, при помощи отвертки, освобождаем панель управления 2.Потяните пластиковую панель вверх и сдвиньте на себя 3.Наклоняем на небольшой угол к себе для демонтажа проводов с разъемов платы 4.Вынимаем панель

Для снятия электронного модуля управления отсоединяем оставшиеся провода и откручиваем винты показанные на рисунке. Для быстрой и правильной сборки сфотографируйте места подсоединений шлейфов проводов.

Для снятия заливного клапана воды отсоединить от хомутов резиновые шланги и демонтировать их. Отстыковать провода и с внешней стороны нажать на отверстия для выдавливания клапана.

Для снятия боковых панелей откручиваем несколько винтов, не забудьте сохранить шайбы для заземления корпуса. Отогнуть рукой стенку снизу и сдвиньте ее вниз.

После удаления двух боковушек появился доступ к винтам демонтажа передней панели.Откручиваем их.

Для снятия датчиков NTC и само позиционирования барабана DSP достаточно снять правую стенку и демонтировать их.

Частая неисправность — нет возможности изменить программу.:

Пример — Хотпойнт Аристон ARTL 1047.

Многие «умельцы» грешат, что во всем виноват модуль управления.А нет!

Достаточно открутить два болта с тыльной стороны и извлечь панель упавления.

Вот эта самая треснутая ручка и является виновницей.Воспользуйтесь металическим кольцом (штекер от антенны для примера).

Сжимая платиковую ручку, кольцопредотвратит проскакивание программ.

Взорванный верх вертикалки Индезит, Аристон:

001 -ручка управления 002 — кнопки белые вкл-выкл/сброс 003 -панель управления белая 004 — переключатель bitron 005 — клавиши функций 007 — display 008 — ручка крышки 010 — рычаг разблокировки дозатора 011 — пружина крюка дозатора 012 — расцепления кнопка дозатора 016 — опора крышки 018 — перегородка с амортизатором 021 — устройство блокировки двери 022 — белый дозатор 023 — крышка сифона 026 — проводка панели управления 027 — 8-поз. потенциометр Бытует мнение, что две опоры барабана вместо одной – это хорошо.

Это не так, и в случае с «вертикалкой» это просто вынужденное инженерное решение. Ресурс работы подшипников барабана не увеличивается ни на минуту.

Если винты тяжело откручиваются, нагреть их паяльной лампой.

Использовать специальную смазку для сальников — Литол-24, ЦИАТИМ-221, ШРУС-4М и др.

На «Канди», чтоб поменять подшипники, нужно разобрать всю машину до винтика! А чего стоит дикая теснота в недрах «вертикалок». Порой приходится делать все буквально на ощупь.

Схема разборки машин

Многие пользователи решают самостоятельно разобрать и собрать стиральную машинку. В этом процессе нет ничего запредельно сложного и непонятного.

Это модели различных конструкций. Рассмотрим детально, как надо правильно разбирать и собирать подобные агрегаты.

С вертикальной загрузкой

Многие производители выпускают качественные и очень удобные в эксплуатации машинки с вертикальным типом загрузки. Эти устройства имеют небольшие габариты. Чтобы загрузить белье в такой агрегат, пользователям не приходится наклоняться или присаживаться, ведь люк находится в верхней части. Правда, эти изделия нельзя использовать в качестве дополнительной рабочей поверхности, встроенной в тот же кухонный гарнитур.

Машинки с вертикальной загрузкой относительно просты в разборе. Домашний мастер вполне сможет самостоятельно справиться с проведением таких работ. Главное, четко придерживаться инструкции. Желательно найти руководство по эксплуатации бытовой техники – на ее страницах часто присутствуют все схемы устройства машинки с указанием расположения основных запчастей и узлов.

Рассмотрим подробно, из каких этапов состоит разборка стиральной машины с вертикальной загрузкой.

Первым делом понадобится отключить устройство и от электрической энергии, от водопровода и от канализации

Постарайтесь не забыть об этом важном этапе проведения безопасных работ. Начинать разборку своими руками надо с управляющей панели

При помощи отвертки максимально аккуратно надо поддеть верхнюю панель управления

Начинать разборку своими руками надо с управляющей панели. При помощи отвертки максимально аккуратно надо поддеть верхнюю панель управления

Сделать это надо абсолютно со всех сторон агрегата. Подтяните деталь вверх, а потом в направлении задней стенки. После этого наклоните ее под углом, который покажется вам более удобным, чтобы вы могли беспрепятственно работать с имеющимися там проводками.

Рекомендуется запечатлеть на фото расположение всех проводов в устройстве. Благодаря этому вам будет гораздо легче собирать технику обратно, ведь вы будете точно знать, какой проводок куда надо вставлять. Некоторые мастера не делают фото, а записывают нужные отметки в блокнот или делают зарисовки. Каждый пользователь делает так, как ему удобнее. Если вы хорошо разбираетесь в устройстве своей машинки, то можно обойтись и без подсказок.

Скрутите провода и демонтируйте их. При этом не надо делать резких движений и рывков – будьте аккуратнее. На печатной плате находятся все составляющие, которые можно открутить для дальнейшего отсоединения крепежного модуля.

Чтобы снять боковые стенки вертикальной стиральной машинки, потребуется открутить все винтики, отклонить нижний край по направлению к себе и потянуть его вниз.

Далее можно переходить к фронтальной стенке устройства. Ее крепежи удастся снять только после демонтажа боковых деталей.

Именно поэтому желательно иметь при себе инструкцию, которая шла в комплекте с изделием.

С горизонтальной загрузкой

Наиболее популярными в наше время являются агрегаты, в которых предусмотрена горизонтальная загрузка белья для дальнейшей стирки. Эти устройства представлены в широчайшем ассортименте. Они различаются по многим параметрам: и по дизайну, и по габаритам, и по функционалу, и по качеству сборки. Многие бренды выпускают горизонтальные машинки. Разложим «по полочкам» процесс разборки подобной бытовой техники.

Первое действие, которым нельзя пренебрегать вне зависимости от модели стиральной машины – отключение ее от электрической сети, водопроводной и канализационной систем.

Если в этом есть необходимость, далее электрический мотор требуется открутить от бачка. Осуществляя разборку бака, вы рискуете столкнуться с тем, что в определенных моделях устройств он клееный. Подобную составную деталь требуется распиливать при помощи ножовки.

Разбирается подобная техника не так сложно, как может показаться малоопытному пользователю.

Как и в случае с вертикальными экземплярами, рекомендуется держать под рукой инструкцию по эксплуатации вашей модели.

Разобрав горизонтальную машину автомат, замените поврежденные или сильно изношенные детали. Хорошенько почистите все детали и участки, которые в этом нуждаются. Заменив сломанную деталь, не поленитесь осмотреть состояние остальных запчастей. Лучше привести их в порядок сейчас, когда агрегат находится в уже разобранном состоянии.

Как подготовиться к разборке

Обесточьте аппарат

Ниже приведен порядок разборки стиральной машинки до ее «внутренностей» – барабана, двигателя, ремня, помпы, подшипников и т.д.. Строго следуйте предложенной инструкции. Если что-то пошло не так, заново пройдитесь по всем пунктам: возможно, вы что-то упустили.

Чтобы снять верхнюю панель, переместитесь в тыльную сторону агрегата и открутите два самореза. Когда крышку уже ничто не будет держать, возьмитесь за панель и потяните на себя. Делайте все аккуратно, чтобы ничего не повредить.

Возьмите отвертку и аккуратно открутите болты фронтальной панели в верхней ее части. Отверните блок управления на 90 градусов и аккуратно снимите с крепежей. Используя сервисный крючок, четко зафиксируйте панель на боковой стороне стиралки.

Перед разборкой не забудьте вытащить лоток для порошка — сначала вынуть контейнер, потом отвинтить болты, на которых он держится. Затем подденьте переднюю панель при помощи отвертки с плоским концом. На боковой стороне, внизу, с фронтальной части, нужно открутить болты.

Просто выкрутите винты, на которых держится эта часть машинки, и полностью вытащите деталь.

Откройте люк настолько, насколько он позволяет. Вы увидите два болта, которые крепят дверцу центрифуги к центральной панели. Открутите их. Когда будете заканчивать со вторым болтом, придерживайте сам барабан, чтобы он не упал.

Предлагаем ознакомиться Функция освежить паром в стиральной машине

С правой стороны выкрутите болты крепления УБЛ, и аккуратно вытащите на себя. Теперь разомкните разъем.

Для начала снимите ремень электропривода. Его легко найти. Он идет от шкива, который находится на барабане, и до двигателя. Снимите всю проводку, идущую к мотору и баку, а после и двигатель.

Амортизаторы и бак

Чтобы вынуть бак, для начала снимите амортизаторы и пружины. Выкрутите амортизаторы и снимите пружины, которые держат конструкцию на весу. Вытащите сам бак.

Процесс разборки на первых минутах видео.

Вопрос-ответ

Некоторые пользователи допускают ошибки по неопытности и забывают снять болты перед эксплуатацией стиральной машины или пренебрегают их установкой при последующей транспортировке.

Что будет, если не снимать

Стиральная машина рассчитана на длительный срок эксплуатации, но всего одна ошибка в виде неснятых крепежей барабана может его существенно сократить, а иногда сделать устройство полностью неремонтопригодным.

Во время стирки барабан плавно и мягко вращается, при этом нагрузка распределяется равномерно. Если не выкрутить крепежи, они будут мешать свободной работе барабана при запуске стирки. Вибрация и биение будет распространяться на корпус, под нагрузкой окажутся подшипники и двигатель.

Внешне это будет проявляться сильными скачками, особенно во время отжима, и наличием посторонних шумов. Во время такой эксплуатации повреждаются внутренние детали устройства и сам барабан, из-за чего в дальнейшем потребуется дорогостоящий ремонт или полная замена «стиралки».

Как установить обратно

Нужно помнить о том, что транспортировочные болты необходимо поставить обратно в случае повторной транспортировки (переезд, продажа и т. д.).

Для этого потребуется выполнить три простых шага:

1. Убрать пластиковые заглушки.
2. Вставить каждый болт в отверстие и немного вдавить, чтобы он не выпал.
3. Закрутить их в отверстия по часовой стрелке, тем самым зафиксировав положение барабана.

Можно ли перевозить без них

Всего одной перевозки не по правилам достаточно, чтобы стиральная машина вышла из строя. Попытка транспортировать технику неправильно приведет к внутренним и внешним повреждениям, например:

• повреждение шнура электропитания;
• вмятины, трещины и сколы на пластиковых частях машинки, включая внутренний отсек для порошка и прочих моющих средств;
• повреждение шлангов для забора и слива воды;
• разрыв манжеты и поломка креплений люка;
• поломка переключателя программ на панели управления;
• неисправность электропроводки;
• повреждение сливного насоса.

Если крепежа по какой-то причине нет, что часто происходит при повторной перевозке б/у приборов, придется фиксировать барабан подручными способами.

Как снять верхнюю крышку стиральной машины: пошаговая инструкция

Как и в случае с другими бытовыми устройствами, стиральные машины также в процессе эксплуатации могут давать сбои в работе и изнашиваться. Если произошло именно так, то можно обратиться за профессиональной помощью или решить проблему самостоятельно.

Снимаем верхнюю крышку

Для диагностирования определенных поломок стиральных агрегатов Bosch, Indesit, Whirlpool, LG, Аристон и Самсунг потребуется открутить верхнюю крышку. В большинстве случаев именно с подобных действий начинают ремонт опытные мастера, поэтому об ее тонкостях стоит узнать и всем владельцам подобного оборудования. Перед тем как снять верхнюю крышку стиральной машины Индезит и моделей других торговых марок, стоит детально ознакомиться с приведенной инструкцией.
