Как разобрать стиральную машину малютка

Ход работ

После изготовления ключа, можно разобрать стиральную машину Малютка, теперь нам ничто не помешает. Открываем крышку стиральной машины, отсоединяем шланги, вообще убираем все лишнее, стелим газетку, кладем на нее стиралку и приступаем к разборке.

• Разверните стиральную машину задней частью к себе. Там имеется пластиковая заглушка, которую нужно поддеть отверткой и выдернуть.
• Поверните пластмассовую крыльчатку, крутя активатор так, чтобы совместить ее отверстие с аналогичным отверстием в кожухе.
• Засуньте отвертку или шпильку прямо в ротор движка, чтобы намертво застопорить его. Отвертка пройдет как раз через два совмещенных отверстия.
• Вооружаемся нашим новым спец ключом и отвинчиваем активатор вместе с корпусом.

• Бак держится на шести винтах, которые нужно поочередно открутить, чтобы его снять.
• Убираем фланец.
• Убираем уплотнительную резинку, шайбу, выкручиваем крепежные элементы, удерживающие половинки корпуса.
• Остается открутить движок, и считайте, стиральная машина Малютка разобрана.

Добрые советы

Будьте предельно аккуратны при разборке стиральной машины. Не орудуйте слишком рьяно плоскогубцами и отверткой. Если будете сильно ковырять корпус отверткой, повредите резиновые прокладки или пластиковые части, а если будете откручивать гайки плоскогубцами, сорвете грани и прибавите себе работы. Удачной разборки!

Интересное:

• Стиральная машина малютка — ремонт своими руками
• Разборка стиральной машины Аристон своими руками
• Ветрогенератор из двигателя стиральной машины
• Как купить стиральную машину на авито — советы от профи
• Что можно сделать из старой стиральной машины
• Разборка посудомоечной машины

1 комментарий читателей

1. 29.05.2018 в 18:34

   Слава:

   А если простировающий винт не вкручивается, а просто плотно вставляется, то как его снять?

   Ответить

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую   очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.

Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.

Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.

Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.

Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Ремонт стиральной машины своими руками: наиболее распространенные поломки

Конструкции машин хоть и очень похожи, но есть в них различия. Тем не менее, есть определенный набор неисправностей, общий для всех стиралок.

Не включается стирка

Ремонт стиральной машины своими руками начинается с того, что надо определить на каком этапе остановилась программа. Иногда стиральную машину не удается запустить. Есть несколько возможных причин:

Если все эти пункты проверены, неисправностей нет, а стиральная машина так и не включается, проблемы могут быть в плате управления. Определить это можно только путем установки рабочей платы.

Не набирается вода

Если в машину не набирается вода, первым делом проверьте ее наличие в водопроводе. Также стоит проверить ее давление (откройте кран и оцените напор). Если он достаточный, двигаемся дальше:

Это впускной клапан

Те же причины приводят к другой поломке — вода набирается в машину медленно. Если давление нормальное, то или шланги пережаты/сплющились/забились или засорился фильтр.

Не нагревается вода

Если вода в машинке не нагревается, первое что приходит в голову — перегорел нагревательный элемент. В этом случае ремонт стиральной машины своими руками состоит в замене ТЭНа. Но это не единственная причина. Их целых три:

Если вода в стиральной машинке греется, но очень долго, скорее всего на ТЭНе образовалась накипь. Придется добывать нагревательный элемент и счищать с него накипь.

Не крутится барабан

Причин снова несколько. Первая, самая страшная — перегорел мотор. Для этого на его клеммах надо проверить наличие напряжения. Если напряжения нет, мотор неисправен. Другие проблемы не столь глобальны:

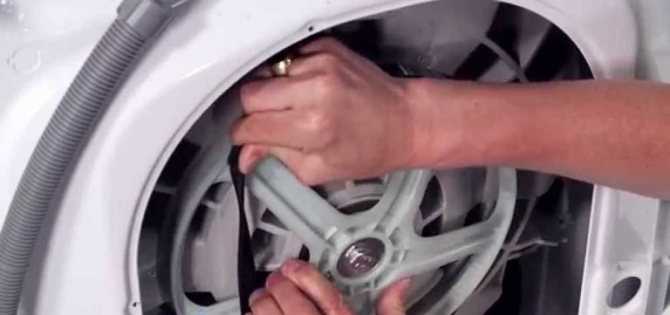

Как надеть ремень на шкив
