Что можно сделать из старой стиральной машинки

Мангал

Корпус стирального барабана, изготовленный из прочной и качественной «нержавейки» выдерживает очень высокие температуры. Поэтому его можно использовать в качестве мангала.

Несколько труб, полчаса работы сваркой и на вашей усадьбе появится удобный мангал для шашлыков. Сделав опорную часть конструкции разборной, вы сможете брать его с собой на загородные пикники.

Для изготовления мангала подходят барабаны от фронтальных машин, а также от стиралок с вертикальной загрузкой. В этом случае вам придется обрезать болгаркой одну из боковых сторон корпуса, а снизу снабдить его устойчивой опорой.

Гриль барбекю своими руками из бака от стиральной машинки — Сообщество «Сделай Сам» на DRIVE2

Первоначальную запись удалили ввиду отсутствия описания, поэтому выкладываю повторно.Гриль, который я сделал первоначально, мне не понравился.

Сделал я его из 200 литровой бочки и по факту чтобы его хорошо протопить уходит много угля, при этом с самого начала я не сделал приток воздуха и не поставил вытяжной дымоход с заслонкой, но когда до меня дошли эти ошибки, желание что-то дорабатывать уже пропало(.

кратенько:

купил бочку 200 л. при вскрытии оказалось, что она из под глицерина (мерзкая вязкая тянучая субстанция) и была поставлена на кондитерскую фабрику. Вырезал крышку и повесил ее на петли. установил на болты уголки для крепления решеток.

https://www.youtube.com/watch?v=DCTZuZlZmDE

сварил основную гриль решетку из прута на 10 мм

и дополнительнуювсе установил, прокалил и смазывал подсолнечным маслом до тех пор, пока оно не перестало скворчать. и даже пару раз успел им воспользоваться.

надо сказать, что стейки из мраморной говядины оказались жутко дорогими, но и очень вкусными. Но жаба животное настойчивое, поэтому второй раз купил стейки на рынке, в принципе тоже получилось вкусно, сочно и мягко.

В общем родилась идея сделать гриль из бака от стиральной машинки «Алматинка». Купил я их 2 штуки.

сперва изготовил крепление ножек, которое по сути состоит из муфты на 10 мм, гайки на 12 мм и шпильки на 10 мм
все это приварено на металлическую планку и прикручено на корпус бака болтом с гайкой 4мм.

после того, как гриль поставили на ноги, подрезали ножки до нужной высоты и приварили распорки для более лучшей устойчивости. длина распорок должна быть длинее расстояния между ножками на 5 — 8 см, чтобы площадь опоры была больше.

из проволоки диаметром 5 мм сварил колосник, расстояние между прутьями выдержал на толщину электрода 2,5 мм, так чтобы уголь не проваливался и воздух чтобы поступал беспрепятственно.
Для устройства поддувала пропилил коронкой на 30 мм несколько отверстий в самой нижней части. вкрутил три опорных болта 4мм через каждые 120 градусов по окружности и установил колосник

гриль решетку сварил из прута на 10 мм. Основание выполнил из катанки 6мм. По аналогии с колосником установил в гриль.

расстояние от поверхности колосника до гриль решетки сделал 100 мм.

от второго такого же бака отрезал верхнюю часть высотой около 100 мм

полученное кольцо разрезал, удалил около 30 мм его длины и восстановил целостность клепками. Потом положил его на оцинкованный лист отогнутым буртом вниз, по краю просверлил и приклепал обе детали между собой. Болгаркой вырезал лист по контуру кольца.

с ручкой все просто. Клапан также получился довольно просто. отверстия диаметром 30 мм, расстояние между центрами 100 мм. все закрепил клепальником.

все, гриль готов
заправляем угольный стартер
и получаем ровный и мощный жар

выявленные недостатки: 1. крышка сидит не герметично, поэтому при ее закрытии огонь не гаснет.2. выходит из первого, на нижние отверстия поддувала, нужно ставитьрегулируемые заслонки.пробником была овечья шейка, прожарилась отлично, но сама по себе шейка оказалась очень жесткой

По совету знатоков, нужно было мариновать на киви, либо вообще не использовать шейку.всем спасибо за внимание

про доработку этого гриля можете посмотреть тут

Ссылки на все мои поделки можете посмотреть в личном блоге

Виды двигателей стиральных машин

Прежде чем приступить к изобретению новых конструкций, следует изучить, что собой представляют комплектующие элементы – детали, изъятые из старых устройств. Основным механизмом любой стиральной машины является двигатель, без него немыслима эксплуатация электрического прибора. Стиральный агрегат оснащается преимущественно следующими типами моторов.

Асинхронный

Существуют две разновидности подобных устройств. Двухфазные моторы встречаются в старых моделях машин. Более современные экземпляры комплектуются трехфазными асинхронными двигателями. Конструкция моторов данного типа отличается простым исполнением, они развивают скорость до 2800 оборотов в минуту и работают почти бесшумно. Снятый со старого агрегата мотор можно повторно использовать. Достаточно лишь смазать подшипники.

Коллекторный

Присутствует в большинстве моделей техники. Его главной особенностью является то, что он позволяет регулировать количество оборотов. Однако в сравнении с предыдущей моделью, отличается более шумной работой. Изделие работает как от переменного, так и от постоянного тока, обладает компактными размерами. К недостаткам подобной конструкции можно отнести быстрое истирание щеток. Однако при необходимости их можно легко заменить. Также он может нагреваться и даже искрить.

Подобный мотор присутствует практически во всех современных машинах-автоматах. Это надежные, долговечные, практически не ломающиеся агрегаты. Использовать их можно в устройствах, подвергающихся чрезмерным нагрузкам. Они обладают небольшими габаритами и весом, поэтому их используют для изготовления самоделок небольших размеров. Изделия обладают высоким КПД, эффективны в работе. Конструкция не предусматривает использования быстро истирающихся или ломающихся деталей. Скорость вращения можно изменять.

Определив тип мотора, можно придумать, куда его применить повторно. Однако перед этим позаботимся о разборке техники. Все манипуляции производим предельно аккуратно, без излишней спешки. После долгой работы на деталях устройства может присутствовать налет, который аккуратно счищается.

Подключение и проверка

Необходимо убедиться в том, что выбранный мотор работает. Для этого следует определить выводы обмоток с помощью тестера или мультиметра. Чтобы проверить работоспособность коллекторного мотора, надо подключить один провод кабеля с вилкой к одной щётке, а другой — к выводу обмотки. Свободные проводники соединяются между собой. Если двигатель исправен, то ротор начнёт вращаться.

Асинхронный мотор подключается по-другому. Вначале нужно определить рабочую и возбуждающую обмотки. Первая будет иметь большее сопротивление. К ней питание подаётся напрямую, а к возбуждающей — через фазосдвигающий конденсатор.

Всё когда-нибудь ломается. Стиральные машины и холодильники не исключение. Если ваша техника уже точно пришла в полную негодность и ремонту не подлежит, не спешите выбрасывать её на свалку. Есть множество вариантов использования старых стиральных машин и холодильников, причём как вполне практичных, так и декоративных.

Цветочный горшок из барабана старой стиральной машины. Вполне симпатичный и вместительный, влаги не боится, прослужит долго, ведь металл — материал очень надёжный. Покрасить такой вазон для растений можно в любой цвет.

Целая стиральная машина стала клумбой, задействовали даже контейнер для порошка и ополаскивателя. Конечно, смотрится такой предмет бытовой техники в окружении зелени странновато, но в целом очень интересный вариант, оригинальный элемент ландшафтного дизайна.

Самый популярный способ применения старого барабана от стиральной машины — мангал. Готовить на дровах и углях можно не только шашлыки, сверху удобно встанет и кастрюля, и сковорода. При этом сделать такой мангал очень просто.

Это уже усовершенствованный вариант мангала из стирального барабана, на треноге. Кстати, конструкция получается достаточно лёгкой, переносить по участку несложно. Как вариант можно было оборудовать стационарное место для уличного очага, обустроив вокруг барабана удобную площадку.

И кто скажет, что это некрасиво — отблески пламени в отверстиях блестящего металла. Выглядит такой мангал вовсе не как старая и никому не нужная вещь, а актуальный и практичный элемент приусадебного участка.

Из совсем уж старой стиральной машины, вернее, её округлого металлического корпуса, можно сделать коптильню для рыбы и мясных продуктов.

Вот так нарядно может выглядеть барабан стиральной машины, над которым поработал дизайнер или хозяин дома с богатой фантазией. Кстати, в пустом корпусе такой тумбы-сиденья с мягкой подушкой вполне можно хранить всевозможные мелочи.

И вновь клумба в целой стиральной машине. Красивые яркие петуньи сгладили брутальность неказистого металлического корпуса техники, которая явно прослужила много лет, пока не превратилась в клумбу.

Шкаф в старом холодильнике. Корпус выкрасили, полок немного, но они достаточно вместительные, а в бывшей морозилке поместились различные мелочи.

Даже если холодильник сам морозить отказался, это не может помешать использовать его для охлаждения напитков во время вечеринки на свежем воздухе. Простая отделка деревянными досками выглядит вполне привлекательно, а лёд под ставшей откидной крышкой сохранится достаточно долго.

Инкубатор в старом корпусе холодильника. Тепло сохранит, особенно, если дополнительно утеплить, потребуются лишь лампы для обогрева яиц и термометр для контроля за температурой. Хороший вариант для желающих заняться разведением кур.

Домик для щенков. Получилось отдельное спальное место и столовая. Для более крупной собаки в качестве спального места корпус холодильника тоже подошёл бы, требуется лишь убрать полки.

Ларь для картошки и других овощей. Если нет погреба — хорошее место для хранения. Вкопанный в землю холодильник будет слабо нагреваться и охлаждаться, меньше вероятности того, что картофель прорастёт или, наоборот, промёрзнет.

Приходит время, когда «домашняя помощница» верно служившая вам много лет ломается, а чинить ее уже нецелесообразно. Возникает необходимость купить новую стиральную машину, ну а что делать со старой? Можно унести ее на помойку, но это будет поступок нехозяйственного, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу. Давайте поговорим о применении двигателя и других деталей стиральной машины в хозяйстве. Надеемся, вы передумаете выкидывать свою старую машинку.

Как сделать соковыжималку для яблок своими руками

Самостоятельно собрать соковыжималку не составит особого труда из-за ее относительно простой конструкции. Тем не менее, чтобы правильно изготовить это устройство, необходимо изучить ее составляющие элементы и функциональные особенности.

Принцип работы устройств для отжима сока

Получение сока происходит в результате оказываемого давления на заложенное сырье – фрукты или ягоды. Этот процесс может быть одновременным или последовательным, так, к примеру, при использовании шнековых конструкций готовый продукт извлекается непосредственно во время измельчения сырья. Однако сборка таких моделей непроста и сопровождается значительными затратами. В отличие от них центробежные устройства вначале выполняют измельчение в центрифуге и только потом пропускают плоды через пресс.

В зависимости от принципа действия соковыжималки подразделяются на несколько типов:

пневматические;
механические;
гидравлические;
электрогидравлические.

Чаще всего в домашних условиях собирают аппарат механического типа, что обусловлено его самой простой сборкой. В этой конструкции в рабочем процессе на сырье оказывает давление поршень, приводимый в действие простым винтовым механизмом.

Плоды помещают в перфорированный резервуар, где в результате сильного давления они пускают сок. Готовый напиток стекает в поддон сквозь пробитые в стенках емкости отверстия.

Конструктивные элементы

Вне зависимости от того, какой тип соковыжималки (центробежный или шнековый) планируется собрать, понадобятся следующие составляющие:

бункер для закладывания сырья;
механизм для измельчения и отжима;
фильтр для очистки сока;
резервуар для сбора выжимки.

Дальнейшая сложность конструкции обусловлена техническими возможностями агрегата.

Самый оптимальный вариант – это измельчение вручную с последующей обработкой винтовым прессом. В более сложных моделях присутствует измельчитель с механическим приводом.

Для изготовления шнековой соковыжималки, одновременно выполняющей измельчение и отжим, потребуется больше финансовых и временных затрат.

Бетономешалка

Это достаточно сложное устройство, которое кроме замеса бетона, должно обеспечивать его выгрузку. Поэтому, собираясь сделать из старой стиральной машину бетономешалку, взвесьте сначала свои слесарные навыки и знания.

Самый простой способ превратить стиралку-бочку в устройство для замеса бетона – замена стандартного активатора на две П-образные лопасти. Их можно изготовить из толстой 4-5 мм стальной полосы. Для этого ее нужно отрезать по размеру, затем согнуть две лопасти и развернуть относительно друг друга на 90 градусов.

После этого их нужно приварить к валу, пропущенному через отверстие для удаленного активатора.

Отверстие для слива, которое есть в каждой стиралке-бочке, нужно заглушить. Далее поступаем в зависимости от того, какой объем бетона будет нужно замешивать. Если речь идет о 1 ведре, то можно оставить старый однофазный двигатель.

Если нужно приготовить большой объем бетона, то на место старого мотора придется установить более мощный (0,75-1,2 кВт) с невысокими оборотами (1300-1500 в минуту).

Кроме этого, «родная» ременная передача должна быть заменена редуктором, понижающим обороты (с 1300 до 25-30) и увеличивающим крутящий момент на лопастях мешалки.

Отметим, что лучшее качество замеса получается, когда вращается не вал с активатором, а сам корпус бетономешалки с неподвижно закрепленными в нем лопастями. Однако, для создания такой конструкции требуется более глубокая и сложная доработка стиралки.

Соковыжималка

Здесь возможны два варианта:

Использование старой машины с центрифугой и отделением для стирки;
Переделка обычной стиральной машины-бочки.

Скажем сразу, что первый вариант лучше, поскольку позволяет с минимальными доработками реализовать в одном устройстве два процесса: измельчение фруктов и их отжим. Для этого потребуется стиралка, у которой активатор размещен на дне, а не на боковой стенке.

Схема установки ножей:

1. Нож,
2. Вал;
3. Зажимная гайка;
4. Шайба;
5. Дно бака;
6. Подшипниковый узел с сальником;
7. Шкив активатора;
8. Стопорный винт.

Сливное отверстие стирального бака нужно заглушить.
Дообработок для второго агрегата — центрифуги немного. В нее нужно установить сетку из нержавейки (размером ячеек 1,5 мм толщина проволоки 0,2 мм) так, чтобы она закрыла боковую поверхность центрифуги.
Тщательно промыв питьевой содой центрифугу, стиральный бак, шланги и насос можно делать первую закладку.
Принцип работы такой соковыжималки очень простой. Фрукты моют и небольшими порциями (1/2 -1 ведро) загружают в стиральный бак (ножи должны быть включены). После 15-20 минут резки двигатель отключают и перекладывают измельченную массу в центрифугу (порциями по 3-4 литра). Включив центрифугу, отжимают сок.
Сделать соковыжималку из стиралки-бочки или автомата намного труднее. В бочке «камнем преткновения» может стать самодельная центрифуга. Изготовить ее – полдела, главное – добиться идеально точной центровки. Без этого на высоким оборотах она начинает сильно вибрировать и отжать сок будет невозможно.

Вот чертеж работающего образца. Мастеру пришлось изрядно потрудиться, чтобы снизить биение центрифуги (двигатель подвешен к корпусу стиралки на 6 пружинах). Из них 3 уравновешивают двигатель в горизонтальной плоскости, а 3 другие поджимают его вверх. Сам корпус стоит на старой автомобильной покрышке, которая гасит вибрацию.

Советы по работе

После создания соковыжималки для яблок своими руками наступает не менее важный этап – переработка фруктов. Сбор урожая и подготовка плодов к ней требует времени.

Для эффективной работы собранного устройства необходимо соблюдать следующую последовательность действий:

Яблоки тщательно сортируют, промывают и просушивают от лишней влаги.
Крупные плоды разрезают на части поменьше. Сердцевину при этом следует удалить.
Гнилые части плода выбрасывают. Иначе они испортят вкус готового напитка.
Нарезанные фрукты кладут в рабочую корзину агрегата. Чем мельче куски, тем легче будет выжимать сок.
Приводят механизм в действие.

После окончания процесса получения сока остается сухой жмых. Его можно использовать в качестве корма для скота или отправить бродить. Не стоит пугаться, если напиток содержит в себе мякоть. В таком случае соку нужно дать настояться. После этого его процеживают и кипятят.

Соковыжималка, созданная самостоятельно, является полезным изобретением. С ее помощью можно воплотить в жизнь свои инженерные задумки и сэкономить финансы. Аппарат прослужит долгие годы, позволяя сохранить все полезные вещества, которые содержатся в яблоках.

Детали интерьера

Мы перечислили далеко не все, что можно сделать из стиральной машины при наличии большой фантазии и определенных навыков. Если вам ни к чему токарный станок, то есть множество идей по использованию деталей от старой стиралки в интерьере квартиры и частного дома – останется лишь выбрать наиболее подходящую.

Герметичная дверца

Дверь загрузочного люка от машины с фронтальной загрузкой можно приспособить для окна в деревянном срубе — смотрится уникально и на деле практично. Для этого только надо дверку вырезать вместе с частью передней панели бытовой техники — готов оригинальный иллюминатор, вписывающийся практически в любой интерьер.

Если вы живете в частном секторе в собственном доме, и во дворе есть лохматый охранник, то ему в будку можно вставить дверь от машинки, через которую в сильные морозы он будет видеть все, но находиться в более теплом помещении. С помощью такой самоделки можно изолировать грозного сторожа во время прихода гостей — он всех видит, а укусить или порвать одежду не в состоянии.

Надо помнить, что люк герметичен, поэтому для вентиляции будки сделайте боковые отверстия.

Журнальный столик

С помощью барабана из нержавеющей стали с обилием перфораций можно изменить интерьер своей квартиры до неузнаваемости: сделать уникальный журнальный стол в модном стиле hi-tech. Можно украсить его внутренней подсветкой из светодиодной гирлянды для экономии электроэнергии — просто, а смотрится оригинально и весьма необычно.

Сделать это несложно: надо только прикрепить несколько стальных шпилек к корпусу барабана. Сверху закрепить столешницу из оргстекла или плиты МДФ. Сделанный таким образом предмет мебели украсит интерьер вашей гостиной.

Уникальные пуфы

Фантазия не имеет границ — при определенном умении и выдумке можно сделать из барабана различные пуфы в детскую комнату. Берем цветную подушку и вырезаем из ДСП квадрат аналогичного размера, затем степлером закрепляем подушку на квадрате.

К ДСП и наружной стенке барабана крепим половинки карточной петли с помощью саморезов и шурупов, боковую поверхность барабана окрашиваем яркой краской — уникальный пуф с откидывающейся крышкой готов, а внутри дети могут хранить мелкие игрушки и вещи.

Абажур в детскую

Чтобы полностью изменить интерьер детской комнаты при помощи оригинального самодельного абажура из барабана от старой стиральной машины, надо сделать следующее:

из любого негорючего, непроводящего ток материала (текстолит, эбонит) делаем круг по размеру вдвое меньше диаметра барабана;
затем вырезаем отверстие для патрона и провода подключения;
вставляем патрон в приготовленное отверстие, закрепляем круг на задней стенке барабана, провод выводим наружу;
в потолочное перекрытие вкручиваем три специальных крюка, как показано на фото;
к корпусу барабана крепим специальные тросы, на которых будет висеть вся конструкция;
подвешиваем собранную конструкцию;
соединяем провод от люстры с выводами патрона;
лампочку вкручиваем через приемное отверстие барабана — все, готово.

Для приглушения света и создания сказочного интерьера внутри на стенки можно прикрепить разноцветную легкую ткань.

Соковыжималка из машины с фронтальной загрузкой

Изготовление своими руками соковыжималки из машины с фронтальной загрузкой немного сложнее и занимает большее количество времени.

Необходимые материалы и инструменты

Чтобы сделать самодельную соковыжималку, потребуются:

стиральная машина с фронтальной загрузкой и ременным приводом;
две сетки из металла размером 300х60 мм;
болты и гайки диаметром 3 мм;
чаша для сока;
резиновые заглушки;
сливной патрубок.

Также необходимы следующие инструменты:

набор шлицевых и крестовых отверток;
комплект гаечных ключей;

болгарка;
сварочный аппарат;
плоскогубцы;
дрель;
молоток;
ножницы по металлу.

Подготовка стиральной машины

Машину следует положить на тыльную сторону на специальные бруски и надежно закрепить. Предварительно нужно снять все мешающие детали. Это модуль управления, помпа, клапан забора воды, датчик уровня жидкости, сливной фильтр.

Далее требуется разобрать бак, вытащить и вычистить барабан. Необходимо:

снять ремень привода со шкива;
открыть люк, отогнуть резину, снять хомут, затем манжету;
выкрутить крепеж и снять амортизаторы;
убрать все элементы, мешающие вытащить бак;
вынуть бак и разобрать его, выкрутив болты и разжав защелки. Если он пластиковый – распилить на две половины;
очистить бак и барабан от ржавчины, накипи и иных загрязнений;
все отверстия, кроме сливного, заткнуть резиновыми заглушками;
заварить все мелкие отверстия сваркой и просверлить по периметру большое количество отверстий меньшего диаметра;
собрать обратно бак, установить в корпус машины, поставить амортизаторы и уплотнительную резину.

Изготовление соковыжималки

После того, как корпус подготовлен, остается выполнить несколько простых действий.

Отверстия на корпусе барабана очень большие, а значит, вместо сока получится фруктовое пюре. Необходимо взять подготовленную сетку и шурупами прикрепить ее по кругу внутри барабана. При необходимости ее можно будет отсоединить для чистки.
Ребра нужно заточить, они необходимы для измельчения сырья.
Прикрепить патрубок к сливному отверстию.
Установить двигатель.

Как работает соковыжималка

Перед запуском нужно проверить устойчивость конструкции и убедиться, что барабан вращается равномерно и без задержек.

Далее вымыть фрукты и загрузить внутрь машины. Не следует забивать барабан полностью, т.к. сырье не измельчится, а конструкция может повредиться. Твердые фрукты должны заполнять барабан наполовину. Мягкое сырье может заполнять большую часть барабана.

Под патрубок установить емкость для сока. Теперь необходимо запустить двигатель в режиме отжима. Вращаясь в баке, фрукты будут разбиваться, получившаяся каша через патрубок будет вытекать в чашу. Сырье не нужно мыть или чистить. За час работы можно получить до 12 литров сока.

Простой подиум

Попробуйте смастерить примитивную версию. Порядок изготовления:

берут два бруска (длина — 630 мм);
располагают их параллельно;
между брусками — промежуток, соответствующий ширине аппарата;
на бруски укладывают несколько досок (600х30х300 мм);
саморезами крепят доски к брусьям;
впереди оставляют небольшой выступ — 30 мм;
на выступе размещают доску 30 мм в ширину, поставив ее на ребро.

После выполненных манипуляций получается подставка с бортом. Ширина борта — 270 мм. Чтобы сделать его уже, пилят доску вдоль — напополам. Борт крепят шурупами.

Минус этого примитивного возвышения — не предусмотрен ящик для полезных вещей. Преимущества — СМА становится устойчивее, снижается шум при работе.

Для усиления эстетической составляющей обшейте подставку гипсокартонными плитами либо выполните иную отделку.

Использование насоса

По мнению специалистов, нагнетающий насос для стиральной машины – это самый оптимальный и приемлемый способ подключения техники в месте, где отсутствует водопровод. Для этого понадобится установить возле машинки бочку, в нее вмонтировать кран, к которому подключить шланг с нагнетательным насосом.

Помимо того, что такой метод эффективен, затрат для воплощения практически не нужно.

Какие инструменты использовать для подключения машины-автомат без водопровода

Для установки машинки без водопровода нужно знать, какие инструменты и детали должны быть под рукой.

Вы можете заранее купить в магазине те детали, которые не найдете в гараже или на даче. Итак, из инструментов вам понадобится небольшой разводной ключ, индикаторная отвертка и плоскогубцы. Также для измерительных работ запаситесь рулеткой и строительным уровнем. Не обойтись без хорошего ножика и ленты для герметизации.

Дома может не оказаться таких деталей:

электромагнитного клапана;
крана-тройника 3/4 дюйма;
нагнетающего насоса;
прокладок и хомутов;
проточных фильтров;
шлангов для организации водопровода.

Обязательно подготовьтесь к этому процессу. Пусть лучше останутся лишние детали – в хозяйстве все пригодится.

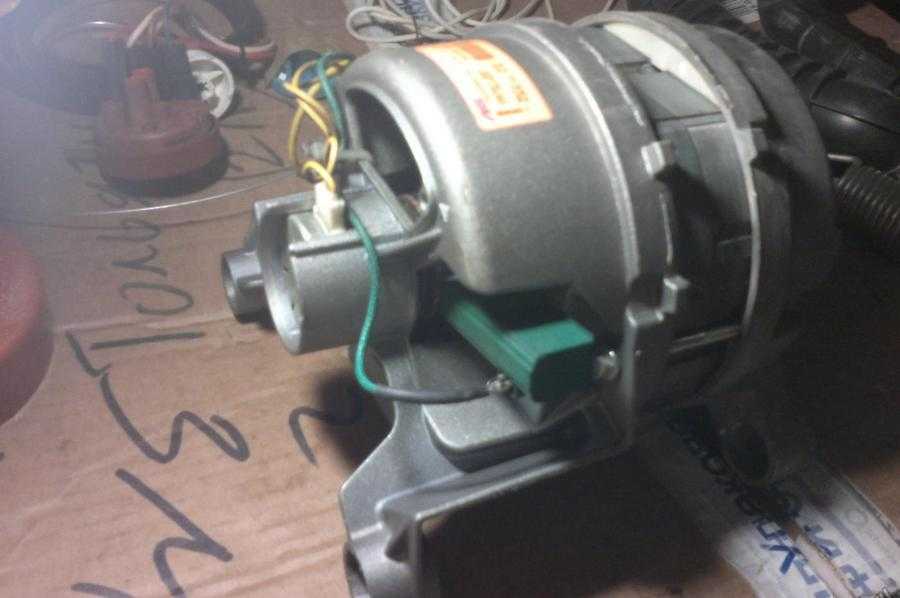

Подключение двигателя от старой стиральной машины

Работа электродвигателя невозможна без питания. Однако чтобы избежать неприятных происшествий, подсоединять провода нужно правильно

Перед разборкой мотора следует обратить внимание на то, как он был подключен в предыдущей схеме. Для приведения в действие мотора необходимо отыскать парные обмотки

Для определения выводов можно использовать тестер. Устанавливаем его в режим измерения сопротивления. На зачищенные контакты подсоединяем щуп тестера и фиксируем показания. Учитываем, что сопротивление рабочей обмотки – ОВ всегда ниже, чем пусковой – ПО. Нужно отметить, что в схеме вместо контактора SB может стоять конденсатор небольшой емкости.

После этого поступаем так:

Устанавливаем двигатель на поверхность, обеспечиваем ему безопасное положение, так как в рабочем состоянии он начнет вибрировать.
Подаем электричество на обмотку возбуждения, в момент запуска нажимаем кнопку SBи держим в течение 2 секунд.
Если мотор работает нормально, он не перегревается. В противном случае ищем причину неисправности и устраняем ее.
Для изменения направления вращения меняем провода местами.

Простые поделки из старой стиральной машины

Не каждый человек умеет виртуозно работать со сваркой или токарным станком. Тем не менее, даже в этом случае для старой стиралки вы сумеете найти достойное применение. Посмотрите на окошко, которое закрывает барабан. Это же шедевр инженерного искусства и находка для дизайна.
Не мудрствуя лукаво, многие используют его по прямому назначению, но в обновленном контексте. Вырежьте дверцу стиралки вместе с частью корпуса и вы получите отличный «морской» иллюминатор. Он будет оригинально смотреться в любом интерьере.

Кроме оригинального вида, данный вариант имеет практическое значение: собаку при необходимости можно легко изолировать от гостей, не опасаясь за их ноги и одежду.

Вторая жизнь двигателя старой стиральной машинки

Рабочий двигатель старой стиральной машинки коллекторного типа можно использовать, сконструировав разнообразные полезные приборы. Некоторые из них рассмотрим в этой статье.

Точильный станок

Точильный станок — прибор полезный в любом хозяйстве.

Его может сделать любой мужчина, если в распоряжении есть рабочий двигатель от стиральной машины автомат «Индезит», «Аристон» или любой другой.

При креплении точильного камня к двигателю может возникнуть проблема — отверстие на камне может отличаться от диаметра вала эл. мотора.

В этом случае понадобится дополнительная деталь, которая вытачивается специально. Такой переходник сможет сделать любой токарь. Для этого ему нужно знать диаметр вала.

В наличии должен быть не только переходник. Должны присутствовать специальный болт, гайка, шайба.

Резьбу на гайке необходимо нарезать в зависимости от того, в какую сторону будет вращаться двигатель.

Для вращения по часовой стрелке резьбу необходимо нарезать левостороннюю, против часовой стрелки — правостороннюю.

Если есть гайка с резьбой, но она не подходит по своему направлению, можно изменить направление вращения. Для этого необходимо поменять местами провода обмотки.

После подключения рабочей обмотки к сети 220, пусковую пару необходимо подключить к рабочей катушке.

Второй конец нужно кратковременно приложить к выводу обмотки. Движение коллекторного эл. мотора начнется в одну из сторон.

После смены мест выводов пусковой обмотки направление двигателя сменится на противоположное.

Вращение двигателя можно поменять, не используя конденсатор. В этом случае после того, как рабочая обмотка будет подключена к 220 В, камень резко прокрутить в необходимую сторону.

Двигатель запустится и станок будет работать.

Не стоит использовать эл. моторы, имеющие высокую мощность. Для точильного станка вполне достаточно двигателя, который выдерживает напряжение 150-200В.

Наждачный камень должен вращаться с частотой не более 3000 оборотов в минуту. Если частота вращения будет выше, есть риск того, что точильный камень разорвется.

Если использовать такой станок дома, то специалисты рекомендуют использовать мотор с частотой 1000 оборотов в минуту.

Самодельный точильный станок необходимо обеспечить дополнительными элементами, которые защитят работающего за ним человека от пыли, частиц камня.

В качестве кожуха может выступать кусок металла, имеющий толщину около 2 мм.

Вибростол

Применив мотор от стиральной машинки автомат «Аристон», «Ардо» или другой модели, можно сконструировать вибростол.

Он пригодится, если в планах есть устройство для создания плитки. Ею можно выложить двор в своем доме, садовые дорожки.

Вибростол — конструкция несложная. Он состоит из ровной плиты, которая скреплена подвижными соединениями с основанием. Движение коллекторного мотора приводит в движение плиту.

В результате из бетона в формах выходит воздух, качество плитки улучшается.

Положение коллекторного мотора должна определять схема. Если установить эл. мотор не в то место, то стол не сможет работать правильно, качественной плитки не получится.

Бетономешалка

Двигатель от старой машинки можно использовать для создания бетономешалки. Такое изделие не подойдет для промышленных объемов, но вот для нужд собственного двора вполне приемлемо.

Чтобы стиральную машину превратить в бетономешалку, понадобится не только двигатель, но и бак.

Лопасти соорудить просто. Достаточно взять стальную полосу, толщина которой около 5 мм, отрезать от нее необходимое количество, согнуть и две лопасти расположить так, чтобы они составляли прямой угол.

Когда лопасти готовы, их необходимо присоединить к баку через отверстие, где ранее был активатор.

Отверстие в баке, через которое сливалась вода, необходимо закрыть. Если все получилось сделать правильно, можно приступать к подключению двигателя.

В зависимости от того, какой объем бетона планируется замешивать, выбирается мощность двигателя. Если нужно будет замесить небольшое количество, то можно установить мотор однофазный.

Если объемы будут больше, то стоит установить эл. мотор от стиральной машинки более мощный.

Не стоит забывать и о ременной передаче, которая была в машинке. Ее рекомендуется заменить на редуктор. Он понизит обороты двигателя, в то же время обороты будут низкими.
