Газовая колонка нева не зажигается, не включается

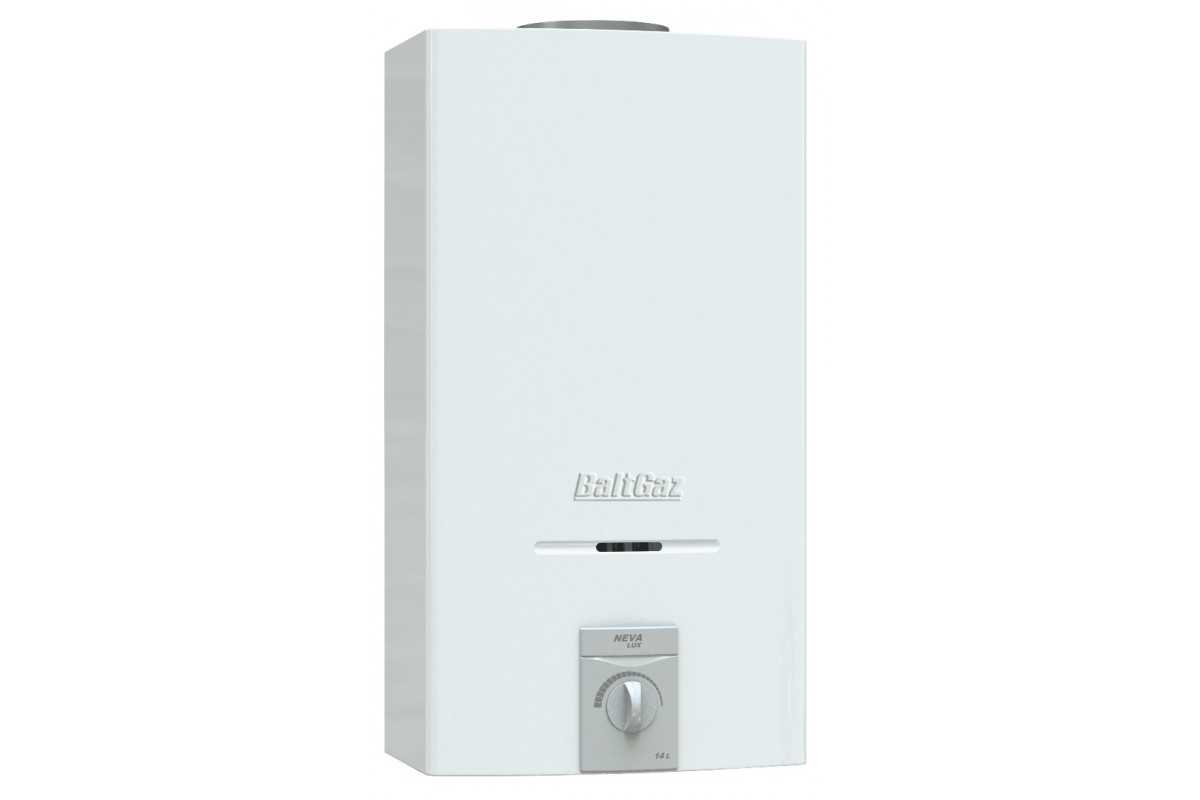

Колонка в доме

В далекие времена люди грели воду печах и носили ее ведрами. К счастью современный водопровод решил эту проблему, но даже трубопровод не может предотвратить временное отсутствие подачи горячей воды в квартирах. То плановые проверки и воды нет месяц, то труба прорвала и некому ее починить, и воды нет неделю. К счастью, есть отличный выход из ситуации, и – газовая колонка.

В принципе, газовая колонка достаточно надежный агрегат, неприхотливый в своей эксплуатации. Колонка очень удобна в помещениях, где обязательная подача горячей воды, гораздо важнее, чем ее количество.

В среднем колонка может нагревать около 10 л воды в минуту. Колонка подлежит обязательной сертификации и требует периодического сервисного контроля и обслуживания. В случае если эксплуатация агрегата будет проводиться правильно и обслуживаться только профессионалами, то газовая колонка прослужит долго.

Но, как и любая техника, водонагревательный аппарат может сломаться. Бывают случаи, когда вроде бы все исправно, газовая колонка не зажигается совсем или зажигается, но сразу тухнет. Причинами поломки колонки могут быть как внутренние, так и внешние факторы.

Во всех ситуациях необходимо разбираться.

Устройство и принцип действия

Во многих случаях исправить проблему с автоматическим розжигом либо с иными составляющими аппарата бывает довольно легко, при этом даже не приходится обращаться к содействию профессионалов. Однако чтобы понять, по каким причинам плохо работает газовая колонка Neva, стоит изучить ее устройство.

В систему входят:

• корпусы (у настенных моделей — дополненные монтажными петлями);
• теплообменники из меди;
• узлы оборота воды;
• горелочные комплексы;
• концентраторы газообразных продуктов горения (диффузоры);
• патрубки для связи с дымоходом;
• трубки, подающие воду;
• электрод запала;
• кран, регулирующий проход воды;
• сегмент для батареек;
• система, регулирующая мощность прогрева и расход топлива;
• ионизационный индикатор огня.

Типичный метод работы газовой горелки очень прост. Как только открывают водопроводный кран, подающий горячую воду, давление струи начинает действовать на мембрану регулирующего узла. Под ее нажимом передвигается шток, который открывает клапан газа, при этом замыкаются контакты переключающего устройства. По электрической цепи ток от элементов питания начинает поступать на контроллер. Электроника подает сразу два сигнала: по одному открывается клапан, дающий путь газу, по второму появляется электрическая искра на специальных электродах.

Как только распознаватель огня обнаруживает характерную ионизацию, он отправляет сигнал на центральную автоматику. Та перестает инициировать появление искры. Нагревание осуществляется в типовом рабочем режиме. Вентиль смесителя перекрывается. Мембрана сразу отходит назад, а клапан прохода газа закрывается.

В этот момент запускается концевой выключатель, останавливающий подачу тока на контроллер. Без электроснабжения остается и электромагнит. Так как в горелку газ не поступает, она должна сразу погаснуть. Клапан подключен к одной цепи с измерителем тяги. При исчезновении этой тяги или чрезмерном ослаблении ее разогретый датчик размыкает цепь, тем самым прекращая питание электромагнита и проход газа на горелку.

Неисправность водяного узла

Чаще всего ремонт газовых колонок производится по поводу неисправности водяного блока. Работа его состоит в том, что под воздействием давления жидкости мембрана, находящаяся внутри его, выгибаясь, передает движение штоку, а уже он двигает толкатель газового узла. Вследствие этого открывается пружинный клапан, и происходит включение подачи электрического питания на управляющий модуль. Поэтому если неисправен водяной узел, то аппарат запускаться не станет.

Поломку водяного блока можно определить по внешним признакам.

1. Если вы открыли подачу воды, а шток, прижимающий пластину выключателя, остался неподвижным (на рисунке показан синей стрелкой) – это значит, что повреждена мембрана, расположенная внутри главной составляющей водного узла — “лягушки”.
2. Заклинивание штока может быть по причине его прикипания.
3. Возможна протечка в месте, где соединяются между собой газовый и водный узел, или просачивание жидкости из-под вентиля регулировки (показано красными стрелками).

Если вы заметили хоть один признак, то узел потребуется снять и починить. Водяной узел снимается только вместе с газовым модулем, поскольку они представляют собой единую конструкцию. Сделать это можно следующим способом:

• после того, как вы удостоверились, что газовый вентиль на трубе переведен в закрытое состояние, можно отсоединить шланг подводки (а);
• аналогично, при отключенной подаче воды, откручивается гайка на патрубке водяного блока (б);
• далее с помощью гаечного ключа необходимо открутить гайку, которая соединяет водяной блок с теплообменником (в);
• рассоедините контактную колодку (г) на проводниках, соединяющих электромагнитный клапан с управляющим модулем;
• таким же образом отсоединяются провода (д), идущие к выключателю;
• с помощью отвертки необходимо выкрутить 2 винта (е), прикрепляющих патрубок к водно-газовому узлу, по которому подается горючее на коллектор горелки;
• после вывинчивания крепежа, весь узел легко вынимается из аппарата.

Далее потребуется разобрать сам газово-водяной модуль.

После извлечения устройства, требуется отделить водяной узел. Чтобы это сделать, открутите 2 винта (указаны стрелками). Вывинчивать их полностью не обязательно. Они с помощью прижима закрепляют “лягушку” в газовом узле. Крепление “лягушки” к последнему в разных моделях может отличаться, как например, в газовой колонке Нева 3208.
Так выглядит газовый модуль с отсоединенным водяным.
Далее потребуется разборка самой “лягушки” посредством откручивания 6-ти винтов. Они могут прикипеть и туго выкручиваться или вообще “слизаться” отверткой, если приложить большое усилие. Чтобы этого не произошло, можно предварительно капнуть на них специальной жидкостью WD-40, после чего они легко выкрутятся, и ни один из них не сломается.
После удачного откручивания винтов, модуль раскрывается на две половины, и вы увидите резиновую мембрану.
Мембрану необходимо тщательно осмотреть, и при обнаружении того, что она сильно растянулась, или на ней есть порывы, ее требуется поменять на новую.
Чтобы добраться до тарелки с пружиной, необходимо снять мембрану. Если она целая, необходимо это делать аккуратно, чтобы не повредить колечко, которым она одевается на патрубок (указано красной стрелкой на рисунке выше).
После снятия мембраны вы увидите тарелку с пружиной.
Чтобы вы лишний раз не разбирали агрегат, проведите осмотр сальника

Для этого осторожно извлеките тарелку со штоком.
Достаньте пружину, и вы увидите пробку с пропилом для отвертки. Под ней находится уплотнительное кольцо

Пробку необходимо время от времени выкручивать для смазки и замены резинового сальника.
Предварительно приобретя ремкомплект для “лягушки”, поменяйте вышедшие из строя сальник и мембрану. Когда будете устанавливать сальник обратно, не забудьте его смазать силиконовой смазкой, а также смажьте место его расположения.
Сборка водяного блока газовой колонки происходит в обратном порядке. Пробку необходимо затянуть так, чтобы шток проходил через нее без особых усилий. Когда вы полностью соберете “лягушку”, ремонт водяного блока можно считать оконченным.

Ремонт газовой колонки Нева 3208 по поводу неисправности “лягушки” аналогичен и интуитивно понятен, хотя внутренний вид агрегата немного отличается. Так же разбирается и газовая колонка Нева 4511, ремонт своими руками которой вполне осуществим.

Другие неисправности газовых колонок

Работой современных колонок управляет электроника. Устройства буквально напичканы массой датчиков и электронных модулей. Даже незначительный сбой одного из датчиков может приводить к неудовлетворительной работе агрегата. Самостоятельно решить проблему не получится – нужно специальное оборудование.

Большинство владельцев газовых колонок при слишком горячей воде из крана регулируют температуру добавлением холодной воды смесителем. В этом случае колонки могут гаснуть. Производители агрегатов не рекомендуют эксплуатировать колонку в таком режиме. Лучше установить меньшую температуру нагрева на колонке.

Также колонки могут плохо работать при неверно настроенном запальнике. Вот почему не сразу зажигается газовая колонка

Очень важно, чтобы давление газа в магистрали полностью соответствовало типу и конструкции запальника. На краю горелки имеется гребенка, а электрод должен быть установлен так, чтобы искра била прямо на гребенку

Если давление газа недостаточное, топливо уходит вниз. Электрод нужно монтировать примерно к центру горелки. Тогда система розжига будет работать более стабильно.

Типичные неисправности отдельных колонок:

• В колонках «Астра» имеются частые проблемы с электромагнитным клапаном. Если смеситель регулируется неверно, то колонка срабатывает нестабильно.
• В моделях от «Аристон» бывают проблемы с водяным узлом. Также специалисты выделяют быстрый износ мембраны.
• В колонках бренда «Оазис» наблюдаются неполадки, связанные с горелкой, а также с мембраной.
• В моделях от «Амины» наблюдается очень быстрая разрядка элементов питания – владельцам приходится часто менять батареи.
• В колонках марки «Россиянка М» часто имеются проблемы с нарушением клапанов и засором фильтров. А вот на колонках «Дион» есть неполадки по теплообменнику. В чем причина? Теплообменник часто прогорает.

Конструкция и принцип работы ПГВ «Нева»

В серии проточных газовых водонагревателей (ПГВ) торговой марки «Нева» представлено множество моделей и модификаций. На сегодняшний день наиболее массовыми являются NEVA-4510М, NEVA-4511, NEVA 4513М с электророзжигом.

Они изготавливаются на заводах отечественной компании BaltGaz Group в соответствии с ГОСТ 31856-2012 и в своем составе имеют:

• металлический корпус;
• газовый тракт;
• водяной контур;
• горелку;
• тракт сгорания;
• систему безопасности;
• систему управления;
• блок регулировки.

Перечисленные узлы состоят из множества элементов, часть из которых показана на схеме ниже.

Основные позиции: 6, 7, 8 – патрубки для водопровода, ГВС и газовой трубы; 12 – водяной блок; 13 – кран регулировки расхода воды; 15 – микровыключатель; 16 – блок управления, 17 – газовый блок; 18 – кран регулировки расхода газа; 19 – электромагнитный газовый клапан; 20 – горелка; 23 – свеча; 24 – датчик горения пламени; 25 – теплообменник; 29 и 32 – датчики перегрева и тяги; 34 ¬ батарейный отсек

Водяной контур начинается с патрубка, подключаемого к трубопроводу с холодной водой, и закачивается патрубком горячего водоснабжения. Сюда входит и водяной блок, играющий ключевую роль в электророзжиге. Он состоит из нижней и верхней камеры, между которыми находится эластичная мембрана.

При включении крана, поток холодной воды устремляется к теплообменнику, но по пути проходит нижнюю камеру и полностью заполняет ее. Под давлением воды мембрана газовой колонки выгибается и давит на тарельчатый клапан штока, расположенного в верхней камере.

Шток водяного блока выдвигается через отверстие и воздействует на соосно расположенный шток газового блока. Тот в свою очередь воздействует на механический газовый клапан, тарелка которого отодвигается и дает проход газу, мгновенно заполняющему коллектор горелки.

Одновременно при движении штока срабатывает пластина микровыключателя, замыкая электрическую цепь.

Электрический ток поступает от батарей, расположенных в батарейном отсеке и обеспечивает питание блока управления, который подает электрическое напряжение на запальную свечу и открывает электромагнитный клапан. Между насадкой горелки и электродом свечи возникают искровые разряды, разжигающие горелку.

Тепло, получаемое при сжигании газа, передается к трубе теплообменника, по которой протекает вода. В результате через несколько минут после включения крана из него льется горячая вода. При выключении крана происходят обратные процессы, и горелка гаснет.

На лицевой стороне облицовки расположены ручки регулировки, а также дисплей, на который выводится температуры воды в точке водозабора

Газ является одним из самых чистых в экологическом смысле видов топлива, но и при его сгорании выделяется диоксид углерода, водяные пары, азот. По газоотводящей трубе и дымоходу газового котла они из камеры сгорания удаляются наружу. Отвод продуктов сгорания возможен только при наличии должной тяги в дымоходе.

Для контроля над работой колонки и обеспечения ее безопасной эксплуатации в конструкцию включены следующие датчики:

• наличия пламени;
• наличия тяги;
• температуры воды.

Благодаря этим компонентам газ поступает к горелке только при включенном кране и наличии воды в водопроводе. Если горелка по какой-то причине гаснет, подача газа незамедлительно прекращается.

К автоматическому выключению водонагревателя приводит отсутствие должной тяги в дымоходе, повышение температуры воды в точке водозабора до 90°С. Если давление в водяном контуре достигает критического значения в 1000 кПа, срабатывает аварийный клапан и происходит слив излишней воды.

Современные модели оснащены не только ручками регулировки расхода воды и газа, но и ручкой «Зима/Лето», которая выставляется в нужное положение в зависимости от времени года

Теперь, когда вы познакомились с устройством и конструкцией газового водонагревателя Нева, можно переходить к следующей главе статьи, в которой мы перечислим самые распространенные неисправности, причины их возникновения и способы устранения.

Примите во внимание, что производитель рекомендует для выполнения техобслуживания и ремонтных работ, связанных с разборкой газоводяного узла, вызывать сотрудников сервисного центра, с которым заключен договор на поставку газообразного топлива и обслуживание оборудования

Проблема с плохим притоком воздуха

Проблема обычно связана с засором отвода продуктов горения, на них может скапливаться копоть, также неисправность может быть в датчике тяги. Необходимо произвести очистку камеры сгорания и коллектора продуктов горения. Также проблема может быть вы дымоходе.

Обратите внимание! В домашних условиях имеется возможность прочистки только видимой части дымохода, чисткой дальнейшей части дымохода должны заниматься специалисты. Для проверки притока воздуха можно использовать зажжённую спичку, для этого ее нужно поднести к окну на панели

При отклонении пламени можно сделать вывод что приток воздуха есть.

Меры профилактики

Для успешной, безопасной и долгой эксплуатации колонок Нева необходимо придерживаться инструкции изготовителя, а также ряда простых правил, среди которых самым важным пунктом является своевременная замена фильтров.

Обратите внимание! Кроме этого, следует время от времени производить очистку камеры, ревизию запальников. Проблемы, которые можно предотвратить, а именно проблемы с засором трубок теплообменника, а также износ мембраны решаются установкой на вход дополнительных водных фильтров

Проблемы, которые можно предотвратить, а именно проблемы с засором трубок теплообменника, а также износ мембраны решаются установкой на вход дополнительных водных фильтров.

При выявлении любых сложностей и вопросов в работе и настройке газовых колонок, желательно сразу обращаться к квалифицированным мастерам, которые быстро и точно диагностируют поломку и наладят прибор.

Колонка не включается

Если газовая колонка не включается, не всегда требуется вызывать мастеров. Существует ряд неисправностей в газовой колонке, которые пользователь в состоянии отремонтировать самостоятельно.

Недостаточный напор

Автоматика системы осуществляет блокировку подачи газа в случае недостаточного давления воды. Оценить напор можно, просто открыв водопроводные краны. Если он маленький или вовсе отсутствует, значит, аварийное отключение в газовой колонке происходит не из-за поломки прибора.

В случае же нормального давления в кране стоит искать причины в системе нагрева воды. Как правило, уменьшение напора является следствием загрязнения фильтра либо нарушения мембраны.

Фильтр грубой очистки

Для исправления источников поломки, из-за которых гаснет фитиль газовой колонки, владельцу придется:

• прочистить или поменять фильтрационную систему;
• поставить новую мембранную перегородку для водного узла;
• произвести чистку трубопровода.

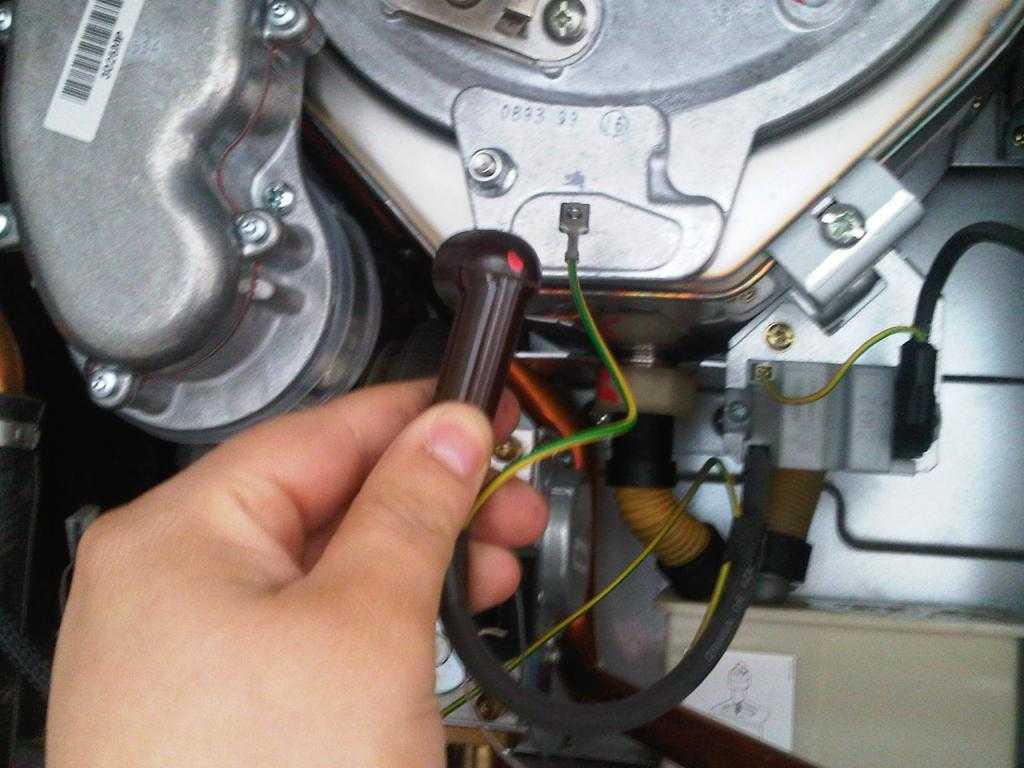

Неисправная система зажигания

В зависимости от моделей, выделяют три вида зажигания: электроподжиг (в современных вариантах), запальник, который имеет небольшое постоянное пламя, гидротурбина – от давления.

Электропожиг работает от встроенных батареек. По утверждению производителей, их хватает примерно на год. Но как показывает практика, срок службы таких элементов питания меньше. Например, в газовой колонке Bosch моделей W 10 KB или WR 10-2 B на передней панели имеется светодиод, который сигнализирует о состоянии батареек. Также таким видом поджига оснащен модельный ряд газовых колонок Нева Люкс. В случае необходимости, старые элементы питания заменяются на новые.

В случае гидротурбинного вида поджига, например, как в Бош WRD 13-2 G или WRD 10-2 G, неисправность может возникать из-за отсутствия давления воды, на котором он основывается.

Загрязненный фитиль

Данная проблема характерна для колонок с запальником – очень часто он может загрязняться пылью. В результате этого огонь становится очень слабым и приобретает желтый цвет.

Данная проблема приводит к тому, что колонку или вообще не получится зажечь, или она начнет работать после большого притока газа. При этом будет сначала слышен хлопок.

Почистить деталь можно легко своими руками. Для этого потребуется подготовить все необходимые инструменты – отвертки и гаечные ключи. После этого произвести следующую последовательность работ.

1. Выкрутить все болты, снять крышку, демонтировать корпус.
2. Снять мешающиеся трубки – на сенсор тяги и на подвод газа к фитилю.
3. Полностью разобрать всю конструкцию, открутив остальные винты.
4. Очистить и продуть все детали, собрать корпус обратно.

   После того, как все собрано, нужно проверить работу колонки. Если пламя зажигается с первого раза и при горении светится синим оттенком, значит, очистка выполнена правильно.
