Основные неисправности и коды ошибок газовых котлов вайлант

Нюансы монтажа и эксплуатации

Установку котельного оборудования производят специалисты газовой организации согласно инструкции к конкретной модели.

Особенности монтажа котлов Vaiilant:

• компоненты присоединения (держатель, крепеж) входят в комплект поставки;
• выдерживают минимальные монтажные зазоры сбоку, сверху и снизу;
• соблюдение дополнительных расстояний до горючих материалов не требуется;
• места сверления определяются по монтажному шаблону;
• вместо смазки используется только вода или жидкое мыло, чтобы не испортить уплотнители;
• по окончании работ соединения тщательно проверяют на герметичность.

Изделие имеет два уровня управления: пользователя и специалиста. Первый отображает основную информацию и дает возможность настраивать основные параметры системы с помощью клавиш и регуляторов. Второй используется для ремонта и технического обслуживания и защищен специальным кодом.

Возможные неисправности

Существует две группы проблем, возникающих при использовании газовых приборов отопления Вайлант. В первом случае котел полностью не работает, во втором — частично. Возможные причины неисправностей и меры по их устранению представлены в таблице.

В ситуации, когда система включена, дисплей может выдавать сообщения об ошибках. Что означают типичные коды неисправностей, их причины и методы устранения можно посмотреть в таблице.

Основные коды ошибок (f28, f75) и их краткая расшифровка

Кодовых обозначений различных ошибок или неполадок достаточно много.

Рассмотрим наиболее распространенные из них:

Код	Расшифровка
F00	Обрыв цепи терморезистора подачи
F01	Обрыв цепи терморезистора обратной линии
F02-03	Размыкание терморезистора температуры или датчика накопителя
F04	Обрыв терморезистора обратки
F10	КЗ терморезистора подачи (превышение 130°)
F11, F14	КЗ терморезистора обратки (превышение 130°)
F22	Сухой ход (неисправность насоса)
F23	Недостаток воды. Определяется разницей температур прямой и обратной линий
F27	Паразитное пламя
F28	Блокировка розжига
F29	Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига)
F35	Ошибка в газоотводе
F37	Нестабильная или нештатная частота вращения вентилятора
F72	Ошибка показаний датчиков прямой и/или обратной линии
F75	Насос не способен поднять давление
F76	Перегрев первичного теплообменника

ВАЖНО!

Помимо кодов ошибок, обозначенных буквой F, есть коды состояния, маркированные буквой S. Они информируют о проходящем процессе и ошибками не являются.

Настройка и управление

Обращение с котлами Vaillant подразумевает грамотный перевод их из одного режима в другой. Часто возникает вопрос, как правильно отключить на лето систему отопления, чтобы не платить лишние средства за газ и не перегревать дом. Решением проблемы является замыкание отопительного контура на короткий ход, при этом используются кран и перемычки.

Если аппаратура выполнена по схеме с искусственной циркуляцией, все будет еще проще: следует отключить из схемы циркуляционный насос и загерметизировать вводной патрубок котла. Пытаться решить проблему за счет установки дополнительных колонок непрактично и не слишком экономично

Важно помнить, что обеспечить стабильную температуру придется, нормируя расход горячей жидкости. Накачать расширительный бак требуется, если уровень давления беспрерывно сокращается и растет, меняется непредсказуемо. Неуклонное падение давления в системе так просто не устраняется, нужно обязательно отыскать место, где теплоноситель утекает, и ликвидировать причину проблемы

Поиск дефектов нужно вести на радиаторных пробках, соединительных линиях и там, где припаяны фитинги и трубы

Неуклонное падение давления в системе так просто не устраняется, нужно обязательно отыскать место, где теплоноситель утекает, и ликвидировать причину проблемы. Поиск дефектов нужно вести на радиаторных пробках, соединительных линиях и там, где припаяны фитинги и трубы.

Если накачка бака результатов не дает или они сохраняются слишком короткое время, нужно обследовать резервуар. Часто его внешняя оболочка разгерметизируется и пропускает воздух. Но еще чаще нарушается работоспособность золотников, которые тоже начинают подтравливать.

Сама подкачка бака производится в следующие стадии:

• заворачивают котловые, подающие и возвращающие краны;
• открывают сливающий штуцер до полного слива;
• подсоединяют насосный агрегат посредством золотника, ни в коем случае не перекрывая штуцера.

Для работы пригодится любой вид насоса; можно брать автомобильный и манометр тоже с машины. Прокачка насосом воздуха производится до остановки излива воды из выливающего штуцера. Далее, выпускают воздух и повторяют его введение, непрерывно контролируя показания манометра. Он должен показывать 1,1–1,3 бара, более точные сведения приводятся в технической документации. Теперь можно закрыть выливающий штуцер, раскрыть все завернутые прежде краны, подпитать котел штатным способом до 1,2–1,5 бар, после чего начать прогрев.

Особенно важно контролировать внутреннее давление, если дом или иное строение посещается только периодически. Не секрет, что стабильность электроснабжения сейчас далека от идеала. И если питание останавливается, котел прекращает работу, поэтому давление внутри бака может упасть из-за охлаждения ниже, чем нужно для работы котла

Даже после возобновления электропитания котел не может прогреть дом, поскольку вскоре бесконтрольный дом представляет печальное зрелище – всюду порванные ото льда трубы и радиаторы. Поэтому контроль давления в расширительном бачке требуется вести постоянно. Не менее плоха ситуация, при которой уровень напора беспрерывно нарастает. Конечно, грамотно выбранный и правильно установленный предохраняющий клапан исправляет дело в какой-то степени, но лучше не уповать на него, так как это все же скорее аварийная мера. Стоит помнить всегда, что контроль давления заслуживает повышенного внимания

И если питание останавливается, котел прекращает работу, поэтому давление внутри бака может упасть из-за охлаждения ниже, чем нужно для работы котла. Даже после возобновления электропитания котел не может прогреть дом, поскольку вскоре бесконтрольный дом представляет печальное зрелище – всюду порванные ото льда трубы и радиаторы. Поэтому контроль давления в расширительном бачке требуется вести постоянно. Не менее плоха ситуация, при которой уровень напора беспрерывно нарастает. Конечно, грамотно выбранный и правильно установленный предохраняющий клапан исправляет дело в какой-то степени, но лучше не уповать на него, так как это все же скорее аварийная мера. Стоит помнить всегда, что контроль давления заслуживает повышенного внимания.

Советы специалистов

Есть несколько советов специалистов, которые стоит принять во внимание. В частности, ряд советов касается профилактики и начальному использованию котла

Рекомендации:

• модель должна соответствовать запросам отопительной системы;
• подключение должно производиться строго по инструкции;
• любые небольшие отклонения от рабочего цикла должны сразу проверяться;
• перед первым рабочим запуском должна проводиться диагностика;
• установкой оборудования занимаются профессионалы, в противоположном случае могут возникнуть неполадки еще во время первых рабочих циклов.

У большинства пользователей при эксплуатации возникают вопросы, на которые могут ответить только специалисты. Также на каждый вопрос есть ответ, который позволяет решить проблему. Советы:

1. При отсутствии реакции на включение воды и наборе звуков, которые исходят из самого оборудования, стоит проверить линию подачи газа, а также газовый счетчик.
2. При прыжках давления, которые происходят из-за расширительного бака, его можно просто накачать.
3. При неправильной работе датчика давления выскакивает ошибка F75. Для устранения можно просто прижать кран подачи.
4. При переменном отключении оборудования и подачи то горячей, то холодной воды стоит настроить минимальный размер давления.
5. При задержках в переключении котла с одного режима на другой и звуках, которые похожи на бульканье, требуется выкачать лишний воздух.
6. Кроме воды, можно применять только теплоноситель, специально подобранный под котел. Других жидкостей быть не должно.
7. При полной остановке оборудования и затухания панели требуется проверить предохранители.
8. При мигании значка с пламенем и отсутствии включения требуется прочистить фильтры и проверить датчики.
9. Если имеется хороший напор холодной воды, но горячая идет плохо, то потребуется проверить и сменить теплообменник.

Стоит учесть еще один нюанс. По заводским настройкам устанавливается максимальное значение (не всегда, но часто). При наличии меньшей площади стоит уменьшить мощность. Эта процедура должна быть проведена после подключения при первой диагностике.

На дисплее могут высвечиваться разные коды ошибок, но, при этом, проблема бывает комплексной. Высвечивается та ошибка, которая мешает перейти оборудованию в рабочий режим.

После выявления недостатков требуется их устранение. Дальше проводится полный осмотр оборудования и настройка. После этого запускается диагностика, которая должна проверить все режимы и возможности котла.

Только после всех указанных процедур можно запускать оборудование в работу

Также важно после ремонта или устранения неполадок произвести чистку, которая необходима

Есть важный нюанс. При нерегулярном обслуживании котла могут возникнуть проблемы с фильтрами, а также дымоходом. Именно поэтому процедура обслуживания подразумевает под собой не только смену деталей, но и полное приведение техники в порядок.

Чаще всего все проблемы при работе отображаются на дисплее. По этим указателям и требуется ориентироваться в первую очередь.

Вам будет интересно >> Требования к монтажу газовых отопительных котлов

Не перезапускается

Причин отказа в перезапуске котла очень много. Назвать их все пpaктически невозможно, так как большинство неполадок так или иначе приводит к блокировке установки, и перезапуск становится невозможен, пока причина не будет устранена. Однако, некоторые возможные причины можно назвать сразу.

Например, может оказаться перевернута вилка питания в розетке. Газовые котлы Vaillant фазозависимы, т.е. не могут работать при перефазировке контактов. Если во время ремонтных работ произошло переподключение, запуск агрегата станет невозможен.

Кроме того, возможно засорение сажей форсунок, которые перестают пропускать газ в нужном количестве, вследствие чего при запуске сразу следует блокировка.

F28: причины появления, действия по устранению

• неисправность газового датчика;
• поломка реле давления газа;
• завоздушивание газопровода;
• низкое давление в газовой магистрали;
• поломка арматуры в узле подачи топлива;
• некорректная настройка подачи;
• отказ системы розжига – поврежден запальный кабель, трансформатор, штекер;
• неправильное заземление;
• нагар на датчике;
• поломка электронной платы, другие неполадки в электронном блоке;
• проблемы с электричеством — пониженное напряжение, скачки;
• неисправность стабилизатора (что такое стабилизаторы напряжения для котлов отопления);
• срабатывание пожарного крана.

Первоначально следует проверить положение газового крана – возможно, вы забыли его открыть. Если открыт, откорректировать настройки, проверить электрические контакты и заземление, почистить газовый клапан. Когда ошибка F28 котла Вайлант связана с поломкой платы, замену выполняет мастер.

Расшифровка кода

Данная неисправность котла Вайлант обычно трактуется как недостаток теплоносителя. Несложно убедиться, просмотрев ряд тематических сайтов, форумов. Отсюда и единственная рекомендация – долить в систему воду.

Ошибка f22 относится к категории общих: причины разные, а потому для их выявления и устранения проводится комплекс мероприятий. Правильная расшифровка: снижение давления в контуре. Вызывается рядом факторов, вызванных проблемами с системой или котлом Vaillant.

Первые шаги

• Произвести сброс. Электроника импортных отопительных агрегатов работает устойчиво при стабильном напряжении. Зарубежные разработчики не рассчитывают на наши реалии: перекосы фаз, пониженный номинал, резкие скачки. Нажатием кнопки на панели управления Vaillant можно устранить ошибку f22 и восстановить работоспособность котла.
• Проконтролировать положение органов управления запорной арматуры.  Нередко пользователи, самостоятельно проводя обслуживание, ремонт, перекрывают вентилем участок трассы или байпас, и забывают об этом. Нарушается циркуляция (характерно для систем отопления по сложным схемам), падает давление, высвечивается ошибка f22.
• Проверить линии питания, заземления. Ненадежный контакт – одна из причин сбоев в работе оборудования. Ошибка f22 появляется при снижении напряжения: для котлов Вайлант норма ~230 (±10) В.
• Проконтролировать давление. При значении от 0,7 бар и менее происходит защитное отключение отопительной установки: поднять до 2,0 (стрелка манометра должна переместиться в зеленый сектор). Заполнение контура производится вентилем подпитки на магистрали ХВС, котла – открытием краника в нижней части Вайлант (в месте присоединения труб).

Открытие крана в нижней части котла Вайлант

Список источников

• stroy-podskazka.ru
• fixbroken.ru
• expert-dacha.pro
• kotlyhouse.ru

Как устранить возникшие неполадки

Большинство датчиков системы самодиагностики представляют собой терморезисторы, срабатывающие при изменениях контрольных параметров. Нередко возникают ситуации, когда небольшие колебания давления или температуры вызывают ложное срабатывание датчика, подающего команду на отключение или блокировку.

Способы устранения неисправностей

Поэтому, первым действием пользователя при обнаружении ошибки на дисплее, должен стать сброс (на разных моделях он выполняется своими способами, в инструкции пользователя на эту тему есть подробные разъяснения). Если после нескольких попыток (обычно, код пытаются сбросить три раза) положительных результатов не получено, приступают к более серьезным действиям.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Методы решения возникающих проблем зависят от типа и назначения датчика. Большинство из них требуют замены или восстановления оборванных контактов. Однако, некоторые неполадки приходится устранять более сложными способами — проверять состояние газовой аппаратуры, вентилятора, насоса и прочих узлов котла.

В каждом случае необходимо выполнить определенную последовательность действий:

• уточнить в инструкции значение кода ошибки;
• отыскать проблемный узел (деталь, элемент) в конструкции котла;

• принять решение о способе ремонта (восстановление или полная замена);
• непосредственное выполнение ремонта.

В некоторых случаях требуется восстановление отдельных элементов конструкции того или иного узла. Например, при выходе из строя пластиковой крыльчатки, нецелесообразно приобретать полностью новый вентилятор — достаточно купить саму крыльчатку и заменить дефектную деталь.

Однако, нередко возникают ситуации, когда купить необходимые элементы просто негде. В таких случаях пробуют восстановить работоспособность проблемной детали (хотя бы на время), но поиски замены не прекращают. Остановка газового котла означает отсутствие тепла и горячей воды, что в условиях российского климата недопустимо. Поэтому, решение возникающих проблем должно быть немедленным и максимально эффективным.

Ошибка vaillant f33

Такой код возникает на мониторе отопительных агрегатов с наддувом (серии Turbo). Неисправность обычная, и при возникновении ошибки f33 Vaillant вызывать сервисного профессионалы – напрасная растрата времени. Неувязка решается юзером, что делать, станет понятно опосля чтения статьи.

Расшифровка

Ошибка f33 формируется электронной платой котла Вайлант. Опосля запуска агрегата по команде с ЭПУ врубается вентилятор (турбина), в дымоходе создается разрежение. Это фиксируется датчиком, и при обычном протоке по каналу вытяжки летучих товаров горения контакты реле замыкают сигнальную линию. ЭПУ «видит», что заморочек с трактом нет, и дает разрешение на срабатывание газового клапана и розжиг котла Вайлант. Соответственно, ежели при остановке турбины дифференциальное реле не размыкает электрическую цепь, на мониторе высвечивается ошибка f33.

Время, указанное в таблице неисправностей (30 минут) – ориентировочное. В котле Вайлант в эту сигнальную линию не включен таймер. Задержка срабатывания автоматики определяется режимом работы отопительного агрегата, погодными критериями и рядом других факторов.

С чего же начать

Произвести перезапуск агрегата. На панели котла Вайлант имеется клавиша Reset (или «Вкл/выкл»), снимающая сбой. Надавить на 5 сек, отпустить. Ежели причина ошибки f33 в непостоянности напряжения, код уберется.

Совет

Питание котла Вайлант от ИБП исключает возникновение символики ложных неисправностей. Блок, в отличие от обычного стабилизатора, обеспечивает автономное питание отопительного агрегата, и обрывы на ЛЭП, проблемы резервного генератора не вызовут аварийной остановки Vaillant.

Дымоход

С ошибкой f33 нередко сталкиваются собственники объектов, не придерживающиеся советов производителя по обустройству вытяжного тракта. Нарушения требований аннотации плохо отражаются на тяге.

Причины

• Неграмотный проект: несоответствие значений длины, сечения трубопровода, угла наклона трассы, количества поворотов.
• Нарушение плотности канала – причина ошибки f33 котла Vaillant. Проверить соединения, устранить недочеты, и код исчезнет.
• Ошибочный выбор места установки конденсатосборника либо его отсутствие.
• Не учтена роза ветров. При таком просчете ошибка f33 котла Вайлант возникает часто при смене направления, порывах. Тяга опрокидывается, агрегат «задувает».
• Присоединение Vaillant к дымоходу, имеющемуся в доме. Ежели канал обеспечивал устойчивую работу другого котла, это не гарантирует, что с Вайлант будет также. При расчетах непременно учитываются тип отопительной установки, мощность.
• Жидкость в трубе. Нередкий вариант, когда дымоход выводится из строения в конкретной близости от системы водосбора с кровли. Влага заливает канал, он блокируется, котел останавливается с кодом неисправности 33.
• Сосульки на трубе, обледенение. Тяга отсутствует либо резко понижается, отсюда и ошибка f33.
• Иней, пыль на сетке фильтра коаксиального дымохода.
• Мусор в трубе. Сеть, опавшая листва, маленькая птаха – попасть в канал при отсутствии сетки может что угодно. Очистка избавляет ошибку f33.
• Низкая температура понижает скорость протока товаров горения. Утепление дымохода решает проблему.

Совет

Проверять вытяжку язычком пламени спички, зажигалки, свечки бессмысленно. Ежели отклонение «фитилька» есть, это не означает, что тяга для котла Вайлант достаточная.

Рейтинг статьи

Ремонт различных моделей

Согласно указаниям производителя, нельзя чинить газовый котел Vaillant TurboTEC Pro 28 кВт таким образом, чтобы происходили изменения в самом котле, на магистралях, подающих воду или газ, в электросети или в дымоходах. Затягивать и ослаблять резьбу всех соединений можно исключительно гаечными ключами открытого типа. Нельзя для этой цели применять трубные клещи, удлинители и тому подобное оборудование.

Проверка давления производится следующим образом:

Если устранить возникшую неполадку своими силами не получается, стоит выполнить следующие действия:

Как одноконтурные, так и двухконтурные котлы, потребляющие очень много газа и дающие крайне жаркий дымовой поток, чинить не требуется. Необходимо очищать и отмывать верхний теплообменник. При малом гидравлическом сопротивлении фирма советует поджимать подающий кран. В случае полного отсутствия искры не стоит тратить время на очистку газового клапана. Проблема с вероятностью почти 100% связана с системной электронной платой. Если котел AtmoTEC Plus меняет резко давление, когда меняется температура, требуется накачивать расширяющий бачок.

Особенности котлов Вайлант

Газовые модели серии ECO имеют в своей конструкции газовый конденсатор. Они полностью соответствуют требованиям класса А по энергоэффективности. Поэтому их эксплуатация способствует значительному снижению уровня потребления электричества (до 20 процентов), газа (до 30 процентов) и воды (до 55 процентов).

Обратите внимание! Высокая стоимость не является причиной отказа от покупки котла Вайлант. Из-за повышенной энергоэффективности продукция легко окупает себя за 2-3 сезона отопления. Эксплуатация оборудования от немецкого бренда способствует снижению выбросов углекислого газа на 97 процентов

Причиной тому является принципиально новый теплогенератор, обеспечивающий качественную фильтрацию продуктов сгорания

Эксплуатация оборудования от немецкого бренда способствует снижению выбросов углекислого газа на 97 процентов. Причиной тому является принципиально новый теплогенератор, обеспечивающий качественную фильтрацию продуктов сгорания.

На выбор потенциального покупателя представлено огромное количество газовых аппаратов напольного и настенного типа. Оба вида особо востребованы на рынке, так как характеризуются широким диапазоном применения

Еще одной важной особенностью является компактность. Это позволяет легко интегрировать прибор даже в помещения с небольшой площадью

Неисправности и как их устранить

Появление той или иной ошибки на дисплее еще не означает о возникновении серьезных проблем. Электроника иногда воспринимает показания датчиков как сигналы об отказе или поломке того или иного узла. Поэтому обычно первым действием становится сброс ошибки и перезапуск котла.

Если ошибка появляется повторно несколько раз подряд, сомнений в неисправности больше не остается.

Рассмотрим пути решения наиболее часто возникающих проблем:

F 22

Отсутствие воды может свидетельствовать об остановке насоса (проверить контакты или состояние провода, заменить насос), возникновение проблем с краном подпитки или с самим датчиком.

F 28

Блокировка розжига происходит вследствие отсутствия положительного результата на попытки устройства поджечь газ на горелке. Наиболее вероятная причина — отказ элементов газовой арматуры, отсутствие газа в магистрали, попадание в газопровод воздуха и прочие проблемы с системой подачи газа.

F 29

Причиной прекращения горения газа чаще всего является прекращение подачи из газопровода, рециркуляция отработанных газов, снижающих способность газа к воспламенению, отказ трансформатора розжига. Как вариант, следует проверить состояние заземляющего электрода.

F 36

Эта ошибка возникает только на котлах с горелкой атмосферного типа и свидетельствует о попадании отработанных газов в атмосферу жилого помещения. Преобладающими причинами являются плохое состояние дымохода, отсутствие тяги (возникновение обратной тяги из-за внешних условий), слишком короткая труба дымохода. Нередко причинами оказываются слишком высокая температура в помещении или малый отступ от стен, сделанный при монтаже агрегата.

F 75

После 5 попыток не поднимается давление в системе. Причиной может быть как наличие воздуха в трубопроводах, так и отказ насоса. Как вариант, может быть ошибочно подключен расширительный бак к питающему трубопроводу или слабое общее давление воды в магистрали.

Наиболее частые коды ошибок котлов Вайлант

F5

Ошибка F5 означает разрыв наружного датчика отработанных газов. Возможными причинами может быть некорректная работа датчика отходящих газов, вынут штекер или поврежден кабель, неправильно установлен запасной резистор. Код актуален только для навесной модели Ваилант Атмо.

5ER

Если на дисплее выводится попеременно температура воды и ошибка 5ER (или SER) — это напоминание о том, что пришло время провести техническое обслуживание устройства.

Пользователь сам может выставить периодичность того, как часто всплывает это напоминание. Выставляется значение в пункте для диагностики D.084 в рамках от 0 до 3000 часов с интервалом 10 часов (число 300 соответствует 3000 часам). Чтобы полностью отключить эту функцию введите вместо числового значения символ “—“.

F15

Ошибка F15 показывает короткое замыкание наружного датчика для отработанных газов. Предположительно возникло замыкание с корпусом вилки датчика, короткое замыкание внутри жгута с проводами или сам датчик неисправен. Показывается только в настенных котлах Vaillant Atmo.

F20

Ошибка F20 (Ф20) выявляет, что произошло защитное отключение аппарата из-за того, что сработал предохранительный ограничитель показателя температуры STB. Он срабатывает, когда превышается максимально допустимая температура.

Произойти это может по причине того, что контакты «массы» жгута проводов с корпусом неправильное, поломка NTC обратной или подающей линии (слабый контакт). Возможен также пробой через провод розжига, электрод или штекер розжига.

Ошибка F21 означает аварийное отключение автомата контроля пламени GFA.

F22

Ошибка F22 (Ф22) показывает срабатывание защитного отключения вследствие недостаточного количества воды. Причины этого неисправность кабеля насоса или тумблера при недостаточном количестве воды, не работает или заблокирован насос, или у него слишком маленькая мощность.

F23

Ошибка F23 выявляет аварийное выключение из-за слишком большого перепада уровня температур у датчиков располагающихся на подающей и отводящей линиях.

Это происходит по следующим причинам:

• Очень небольшая мощность насоса, почему падает давление с одной стороны;
• насос заблокирован;
• датчики NTC обратной и прямой линии стоят не на своих местах.

F24

Ошибка F24 сигнализирует об аварийном отключении при слишком резком нарастании температуры. Это значит наличие воздуха в приборе, пониженную производительность насоса, его блокировка или очень низкое давление в отопительной системе. Может быть неправильно подсоединен или заблокирован клапан гравитационного типа.

F26

Ошибка F26 значит, что не определяется поток газового клапана шагового двигателя из-за поломки газовой арматуры. Возможно, это не подключен или поломан серводвигатель газовой арматуры, некорректно поставлен разъем в плату или произошло обрывание в жгуте проводов.

F28

Ошибка F28 (Ф28) показывает, что оборудование не включилось, выявилась неисправность при пуске устройства, попытки розжига безуспешны.

Есть ряд вариантов:

Повторная поломка

Не долго музыка играла, мой любимый газовый котел Vaillant вновь вышел из строя. У меня сначала показалась ошибка f33 и вновь f28, что означает проблему с газовой горелкой. Поскольку дисплей Вайлант шалил, естественно, грешил на плату управления. Однако не следует спешить с выводами. Как в прошлый раз, действуем по четкому плану:

1. Отключение оборудования.
2. Снятие газового котла.
3. Проведение диагностики.
4. Разбор конструкции.
5. Проверка элементов.

Поскольку ранее производил осмотр агрегата, решил проверить все основные узлы. Интересовало состояние крана, датчиков, насоса. Не было желания часто разбирать агрегат, поэтому задумался, как устранить все неисправности разом. В газовом котле Vaillant некоторые элементы скрыты, поэтому проблематично добраться до них, не повредив другой элемент.

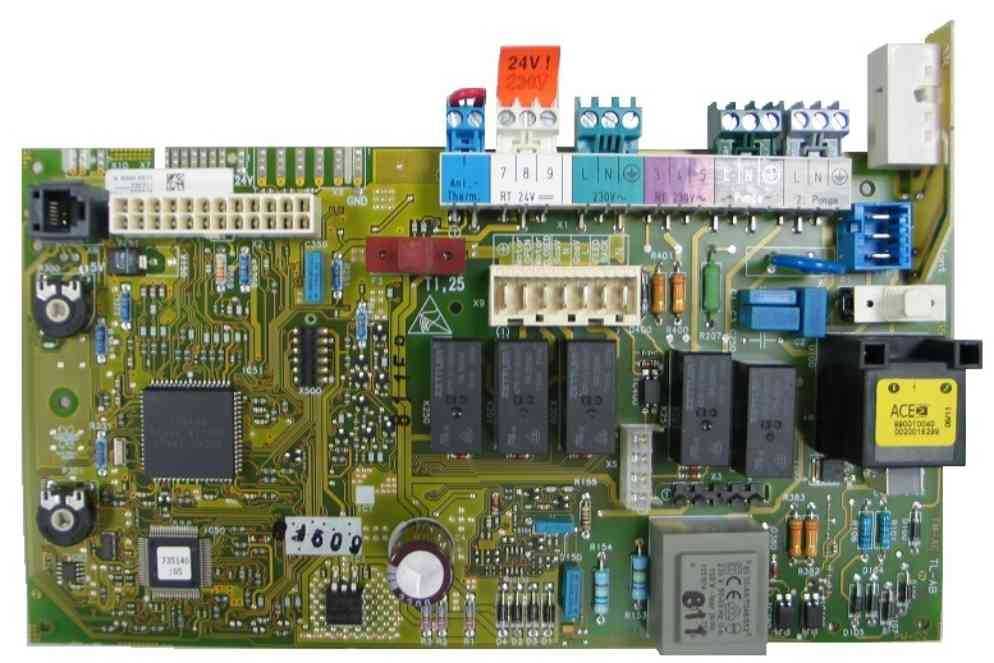

Речь идет как раз-таки о плате управления. Находится она на в нижней части конструкции, и чтобы добраться, придется повозиться с болтиками, в моем случае все выглядит хлипко. Наконец котел Валиант открыт и можно осмотреться. Плата управления представляет собой обычный элемент, такой же, как и в компьютере. При разборе газового котла рекомендуется лишний раз не трогать пальцами контакты, соединительные элементы, поскольку на них остаются жирные пятна. Все это может повлиять на работу автоматики.

Устранение ошибки начинается с зачистки контактов. На плате управления, как известно, находятся дорожки, и они отлично чистятся обычной канцелярской затирочкой. Что касается датчиков, я лишь убрал с них пыль. При осмотре заметил, что трёхходовой кран болтался и возможно в скором будущем мог выйти из строя. Данный элемент находится в верхней части конструкции, он отвечает за перекрытие газа.

В магазине подобрал аналогичный трёхходовой товар, самое интересное было с платой управления. Найти похожую вариацию проблематично, к счастью, на ней указан точный код товара, поэтому удалось заказать через интернет.

Ошибка F28 также может появится из-за неисправности редуктора. Элемент отвечает за давление газа и соединен с счетчиком. Когда у меня были подозрения на счёт редуктора, первоначально производил диагностику, необходимо проверить настройки. Первым делом перекрывается газовый кран

Необходимо обратить внимание на дисплей. Если код ошибки пропадает, значит, элемент надо заменить

Бывает, что с магнитом все в порядке, страдает трансформатор розжига. На нём часто скапливается нагар и газовый котёл отказывается работать. Проверить давление не так-то просто, поскольку требуется снять обшивку. Добравшись до распределительной коробки, перекрывается запорный кран. Внутри находится несколько уплотнительных винтов, которые фиксируются на газовой арматуре. Необходимо их лишь немного ослабить, конструкция не такая прочная, как может показаться на первый взгляд.

Для проверки давления применяется цифровой тонометр. В инструкции вы найдете точные показатели нормального давления в зависимости от модификации.

Практические рекомендации

• Котел Vaillant следует включать в сеть не напрямую, а через ИБП. Блок – это комплексное устройство, состоящее из группы аккумуляторов, схем их заряда и стабилизации напряжения. Даже при отключении ЛЭП, поломке резервного электрогенератора отопительная установка продолжит функционировать несколько часов (зависит от общей емкости АКБ).

• «Слабое звено» датчиков давления любого импортного котла, и Vaillant не исключение – чувствительный элемент (мембрана). Зарубежные разработчики ориентируются на своего покупателя, не учитывая нашу специфику. Это касается качества воды, заполняющей отопительный контур. Со временем при повышенной жесткости теплоносителя РТИ становится «дубовой» и теряет чувствительность к изменению напора циркулирующей жидкости. По факту датчик (реле протока) исправен, но ошибка котла F75 периодически появляется. Причина – мембрана не реагирует на незначительное изменение давления.

Целесообразно заказать и установить в котел Vaillant немецкий датчик новой модификации (артикул 0020023721). Цена достаточно высокая (в пределах 11500 рублей), зато гарантия на него 5 лет, а проблема с появлением ошибки F75 из-за «капризов» реле протока будет решена навсегда. Оно сделано так, что замусоривание исключено: особый материал мембраны, полимерное заполнение пустот в корпусе датчика.

Расшифровка

Ошибка f26 информирует о нарушении в функционировании газовой арматуры котла Вайлант. Регулировочный клапан, дозирующий подачу «голубого топлива» к горелке, изменяет положение под воздействием привода шагового двигателя. Управляющий сигнал на ШД подается с электронной платы в виде «серии» импульсов: количество определяется выставленным режимом работы Vaillant.

Отображается ошибка F26 на панели правления котлом Vaillant

ЭПУ, регулируя число шагов, определяет степень открытия газового канала и количество пропускаемого топлива. Движение шпинделя зависит от взаимодействия магнитных полей катушек. Следовательно, причину ошибки f26 котла Вайлант нужно искать в блоке газовой арматуры и ЭПУ.

Однозначной рекомендации по устранению кода нет, потому инструкция производителя советует при такой неисправности обращаться в сервисную организацию. Статья написана на основе личного опыта автора и анализа обмена мнениями мастеров, пользователей по решению проблемы с ошибкой f26, встречающихся на тематических форумах.

Электроника преподносит самые неожиданные сюрпризы: разные коды вызываются схожими неполадками. При поиске причины 26-й ошибки до вызова представителя сервиса стоит попытаться устранить дефект самостоятельно.

Перезапустить котел

В зависимости от типа Вайлант нажать кнопку RESET, «СЕТЬ» или «ВКЛ». Если ошибка f26 ложная, появившаяся после скачка напряжения, исчезнет.

Кнопка для сброса ошибки F26 для котлов atmoTEC pro, turboTEC pro

Проверить заземление

Потенциал на корпусе котла Вайлант – частая причина ошибок. Выявляется касанием индикаторной отверткой металлической части агрегата. Наводки (блуждающие токи) приводят к сбоям в работе электронной платы, ложным кодам неисправностей.

Проблема решается установкой на газовой трубе, перед котлом, диэлектрической муфты.

диэлектрическая муфта

Пользователи не зря отмечают, что ошибка f26 Vaillant высвечивается после сильной грозы. Нарушения в функционировании отопительного агрегата характерны при самостоятельном обустройстве заземления без учета требований ПУЭ и рекомендаций производителя.

Произвести осмотр внутренней части котла

Оценивается состояние эл/цепей между блоком газовой арматуры и электронной платой, надежность соединений. Оплавленная изоляция, конденсат инициируют замыкания, «садят» сигнал, команда управление клапаном котла Вайлант теряется, высвечивается ошибка f26. Обнаруженные дефекты устранить несложно.

Проверка сигнальных линий в котле Vaillant

Визуально определяются и повреждения ЭПУ. На это указывают раздутые корпуса электролитических конденсаторов, микросхем, трещины, сколы, выгоревшие дорожки.

Плата управления котлом Vaillant

Выполнить чистку

Пыль – вероятная причина ошибки f26. Накапливаясь на деталях арматуры, плате управления котла Вайлант, постепенно впитывает влагу, превращаясь в токопроводящий слой. Удаление грязи производится аккуратно, ватным тампоном, без использования спитросодержащих и иных агрессивных жидкостей. Рекомендуется практиковать регулярно, особенно для котлов Вайлант атмосферного типа. Этим минимизируется риск появления на дисплее агрегата ошибок.

Не получается убрать код f26 – обращаться в авторизованный сервис. Самостоятельно «ковырять» плату по советам из интернета, различного рода «знатоков» нецелесообразно по ряду причин.

• ЭПУ стоит дорого, от 7800 до 14300 рублей. За диагностику в мастерской на стенде, восстановление работоспособности узла придется заплатить не свыше 1000.

• Замена процессора результата может и не дать – в зависимости от типа Вайлант, года выпуска «прошивка» отличается.

• Плотная компоновка деталей подразумевает точечную пайку. Выполняется на станке, с контролем температуры. Иначе перегрев, повреждения корпусов элементов неизбежны.

• Отсутствие принципиальных схем вынуждает пользователя действовать «вслепую».  В результате котел простаивает длительное время.

• Иногда причиной ошибки f26 становится неисправность в плате дисплея (панель индикации). Ремонту не подлежит – меняется.

При оформлении заявки указать дату выпуска и тип Вайлант. Мастер в считанные минуты заменит ЭПУ, проблема с ошибкой f26 решится быстро.
