Коды ошибок газового котла protherm jaguar (протерм ягуар)

Как включить

Запуск котла осуществляется нажатием круглой кнопки «главный выключатель» справа от дисплея.

Начинается подача электропитания ко всем системам котла. бычно котел при этом находится в режиме ожидания, т.е. подготовка теплоносителя и ГВС не производится. На дисплее отображается текущее состояние аппарата, поэтому пользователь сразу может определить, что в данный момент делает автоматика котла.

Для запуска процесса надо установить температуру ОВ или ГВС, после чего произойдет запуск горелки и начнется нагрев теплоносителя.

Эти действия будут сопровождаться характерными звуками работы насоса,движения воды,запуска горелки.

Остановка котла производится простым нажатием главного выключателя.

Профилактические рекомендации

Современные газовые котлы являются очень практичными и продуманными агрегатами, они вобрали в себя лучший опыт прошлых десятилетий в сочетании с новейшими разработками в области котельных материалов, автоматики управления и защиты. Они выполняются блочными, с возможностью замены изношенных деталей и узлов.

Агрегаты, эксплуатация которых проводится по режимным картам завода-изготовителя, в состоянии работать десятилетия без аварийных остановок и замены узлов.

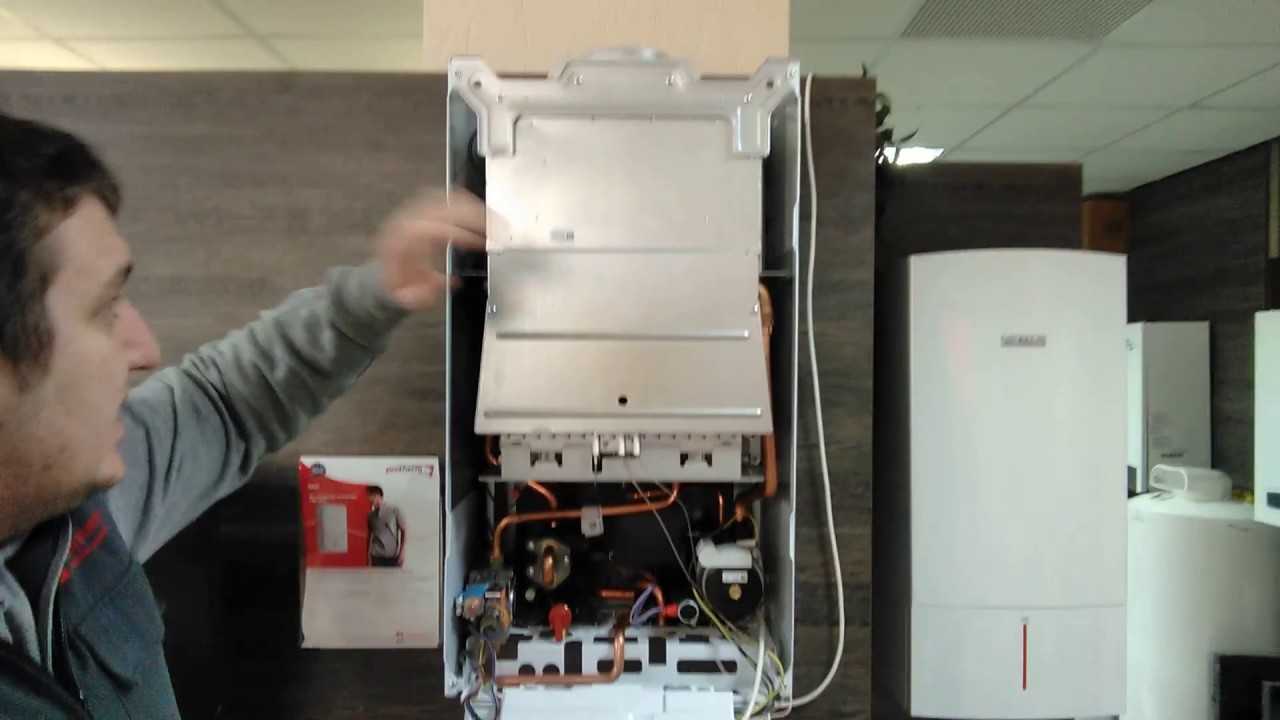

Наиболее слабые узлы котлов Протерм и котла Будерус:

Теплообменник – служит для передачи тепла уходящих газов через развитую трубную поверхность воде греющего контура: отопления и ГВС. Продолжительность его работы в значительной степени зависит от качества водопроводной воды и наличия в ней солей жесткости и взвешенных примесей, а также от температурного режима в сети. При температуре более 70 С соли жесткости интенсивно отлагаются на стенках труб с водной стороны, постепенно забивая проходное сечение. Низкая циркуляция вызывает перегрев воды и стен труб, на поверхности которых от чрезмерного перегрева образуются свищи. При малейшем подозрении на наличие накипи в трубах проводят химическую очистку внутренней поверхности подогревателя по технологии и с реагентами указанными заводом-изготовителем котла. В целях профилактики от накипеобразования, на входе в котел устанавливают фильтры очистки воды.
Циркуляционные насосы. По новым правилам эксплуатации газовый котлоагрегат работает по замкнутой системе отопления, что повышает эффективность нагрева помещений и возможность автоматического управления тепловыми режимами. Ремонт насосов обычно вызван, наличием повреждений в механической и электрической части конструкции.
Датчик температур отопительного контура выдает параметр, который является главным в системе автоматического управления режимом, в связи, с чем производится включение/выключение котла, его неисправность может быть в контактной группе или, вызвана обрывом линии связи.
Газовая горелка – основное устройство котла, которая сжигает топливо для получения тепловой энергии. Ремонт этого устройства заключается в очистке дюз.
Расширительный бак — узел выполняющий компенсацию избыточного давления среды, возникающего в процессе нагрева. Ремонт проводится путем замены эластичных мембран.

Большинство деталей и узлов для ремонта котлоагрегата, находятся в торговой сети, их также легко найти в интернете, но если котел на гарантийном обслуживании – рекомендуется приобретать их через сервисные центры, что будет гарантировать не только качественный ремонт, но и его долговечность.

Коды ошибок, их причины и способы устранения

Расшифровка кодов ошибок агрегатов Протерм у разных моделей примерно одинаковая. Если Вы хотите узнать подробно, что обозначает неисправности газового котла протерм леопард или пантера, загляните в их инструкцию по эксплуатации. Ниже приведены все возможные коды ошибок.

Коды ошибок F00 и F01 – температурные сенсоры подачи и обратки выключены. Эта ошибка означает блокирование розжига и прекращение подачи топлива через газовый клапан. Она может быть вызвана не только прямой неполадкой, но и возникать вследствие срабатывания системы безопасности – аварийного термостата. Низкое давление топлива на входе, неверное подключение фазы и нуля также могут стать причиной потери пламени.

F10, F11 – короткое замыкание датчиков подачи и обратки.

Код F13 – сломан датчик бойлера. Проверьте проводку сенсоров и их работоспособность.

Ошибка F20 указывает на проблему с перегревом. Случается из-за отсутствия расхода отопительной воды в системе. Чтобы устранить проблему, необходимо:

проверить работоспособность насоса и при необходимости его разблокировать;
осмотреть тепловой фильтр;
удостовериться, что запорные краны открыты;
проверить контур ГВС.

Код F22 – недостаток воды в системе. Причины обычно такие:

утечка в системе отопления – долейте теплоноситель;
дефект расширительного бака – проверьте бачок.

F23 – достигнута максимальная разница между температурой подачи и обратки. Обычно это происходит при наличии проблемы с циркуляцией воды

Проверьте датчики подачи и обратки, обратите внимание на режим работы насоса

Ошибка F24 означает проблемы с циркуляцией воды. Появляется в результате слабой работы насоса или при низком давлении воды. Возможно, следует отрегулировать режим работы насоса или же в системе появилась утечка теплоносителя.

F25 (для моделей с классическим дымоходом) – система обнаружила в канале отвода тяги переизбыток дыма. Проверьте выхлопную трубу – возможно, она забита и требует очистки. Осмотрите, хорошо ли работает вентиляция. Проверьте дымовой датчик.

Код F26 – отсутствует напряжение через клапан шагового двигателя. Данный код возникает по причине неисправности этого элемента. Проверьте работоспособность шагового двигателя и его разъем.

F27 — ошибка поступления сигнала пламени, хотя газовые клапаны закрыты. Нарушена логика процесса. Проверьте следующие элементы:

датчик пламени;
основную плату котла Protherm;
газовую арматуру на герметичнсоть.

F28 – отсутствует пламя при розжиге. Причины появления кода такие:

неправильные настройки газового клапана – проверьте и перенастройте;
клапан сломан – замените деталь;
сенсоры розжига неисправны – проверьте их состояние;
отсутствует заземление.

Код ошибки F29 означает потерю пламени во время горения. Причины могут быть в следующем:

недостаток или отсутствие топлива – проверьте узел подачи газа;
нагар на датчике ионизации – проверьте сенсор;
неполадки в системе зажигания и контроля огня.

F33 – проблема с дифференциальным реле. Выключатель не становится в положение выкл. (OFF), если вентилятор выключен. Проверьте дифференциальное реле. Возможно, произошел засор в канале дымоудаления или ветер изменил направление.

Ошибка F42 – поломка кодирующего резистора. Проверьте его работоспособность.

Код F61 – неисправность главной платы контура. Причиной являются сбои в управлении газового клапана. Перезапустите агрегат. Если это не помогло, проверьте:

все подключения к плате контура;
работоспособность электронной платы.

F62 – сбой в закрытии газового клапана.

F63 – проблема с памятью основной платы.

F64 – ошибка главной платы контура. Появляется из-за быстрых изменений параметров датчиков тепла подачи и обратки.

F65 – ошибка электронной платы. Температура основной платы управления слишком велика.

F67 – ошибка основной платы агрегата. Сбой сигнала огня.

F68 – колебания сигнала огня.

Код ошибки F70 появляется в случае, если пользовательский интерфейс не совмещается с электронной платой.

F72, F84 – разница температур между сенсорами подачи и обратки. Проверьте проводку температурных датчиков подающей и обратной линии, при необходимости замените сломанный датчик. F73 – поломка сенсора давления отопительного контура. Подтяните проводку датчика или замените сломанный элемент. Код F74 – электрическая неисправность сенсора давления.

F77 – поломка внешнего оборудования. Проверьте подключение конденсатного насоса и внешнего газового клапана.

F83 – означает отсутствие жидкости в системе — температура не повышается при работающей горелке. Скорее всего, в теплообменнике есть лишний воздух. Код F85 – проблема с датчиками подачи и обратки – они подсоединены к одной и той же трубе. Проверьте работоспособность датчиков температуры.

Коды ошибок газовых котлов Протерм – неисправности и способы устранения

Рассмотрим подробнее наиболее популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.

Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.

Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Протерм Рысь

Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

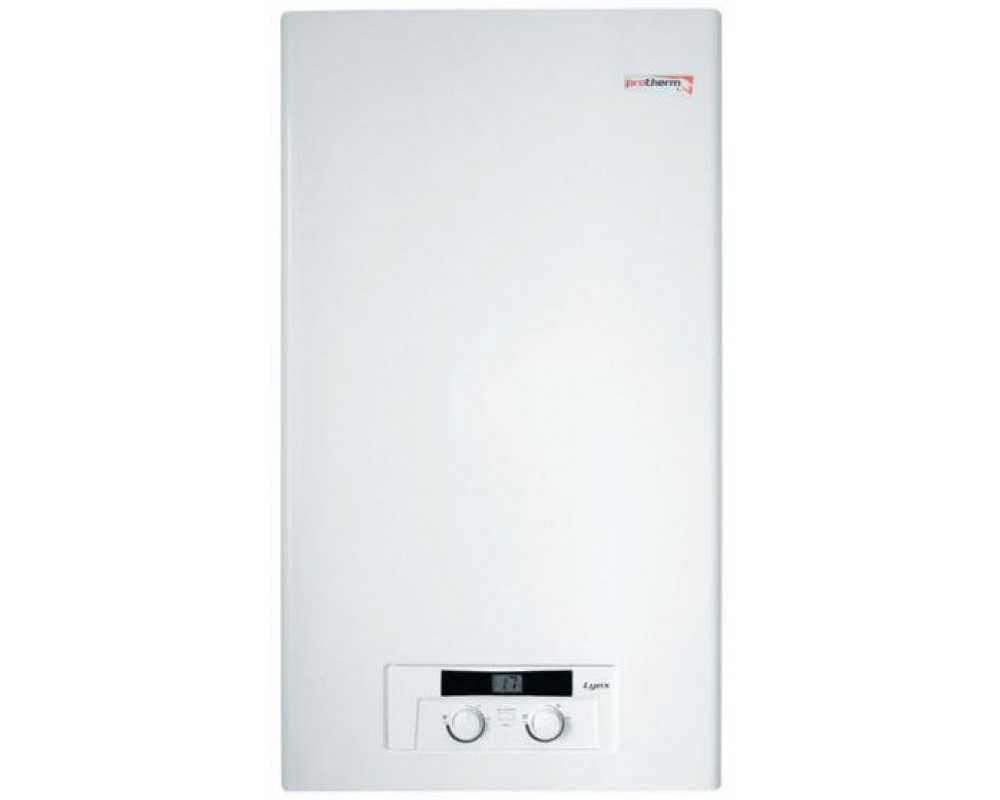

Котел Протерм Рысь

Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.

Протерм Медведь 40 KLOM

Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.

Котел Протерм Медведь 40 KLOM

Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.

Протерм Пантера (Panthera)

Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.

Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.

Котел Протерм Пантера

Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Срок эксплуатации настенного котла

Этот тип котлов отопления наиболее востребован из-за своей невысокой цены и низкой габаритности, но многие покупатели такого оборудования не знают, что они значительно меньше работают, чем напольные варианты.

Это обусловлено различными факторами:

Практически все настенные агрегаты комплектуются медными теплообменниками, в отличие от чугунных в напольных агрегатах. Медь придает отопительной конструкции легкость, но при этом быстро изнашивается и требует высокий уровень очистки циркулирующей воды. Если ее не выполнять, медь окисляется, а внутренние поверхности нагрева будут забиваться накипью. Из практики следует, что медный котловой теплообменный аппарат даже при хорошей эксплуатации способен отработать не более 5-8 лет, при уровне 12-18 для чугунного варианта.
Дымоход с естественной циркуляцией не может развивать мощность пламени, поэтому в топочной камере существует температурный перекос, приводящий к ускоренному выходу агрегата из эксплуатации.
Настенные котлоагрегаты, в основном, обладают наименьшей мощностью и поэтому функционируют с перегрузом, что также значительно сокращает срок службы газового котла в частном доме.

Почему растет давление в приборе

Подъем давления — крайне опасная ситуация, чреватая механическими поломками и даже взрывом.

Жидкость несжимаема, она заполняет весь объем трубопроводов. Если на манометре давление подошло к 3 мБар и продолжает расти, пора принимать меры.

Одна из причин — выход из строя расширительного бака. При нагреве жидкость расширяется, и ее объем увеличивается на 4%.

Нормально функционирующий расширительный бак поглощает эти лишние проценты, но, если он уже полон, излишкам жидкости попросту некуда деться. Определить такую ситуацию можно по состоянию клапана сброса — из него постоянно будет сочиться ОВ.

Основная поломка расширительного бака — разрыв мембраны. При нем вода наполняет бак полностью, не оставляя места для размещения расширившейся жидкости. Выходом будет замена мембраны или всего расширительного бака.

Возможна еще одна причина — не закрыт или вышел из строя кран подпитки. Вода продолжает поступать в систему, повышая давление.

Необходимо проверить состояние крана и перекрыть или заменить его. Следует проверить состояние всей запорной арматуры, прочистить сетчатый фильтр. Возможны также проблемы с автоматикой котла, которые решаются только с помощью специалиста из сервисного центра.

Ошибки напольных котлов protherm

У напольных агрегатов значения будут отличаться, поэтому при возникновении неисправности нужно обращать внимание на этот список:

1. Пропало пламя.
2. Датчик, отвечающий за температурный режим, неисправен.
3. Котловой датчика температуры сообщает о перегреве оборудования.
Ошибка F04. Датчик бойлера вышел из строя.
5. Наружное устройство для контроля температуры неисправно.

Некоторые неисправности можно устранить самостоятельно, без вызова специалистов, необходимо руководствоваться кодами ошибок котла protherm соответствующего типа.

Но зачастую сложные эксцессы лучше доверить профессионалам, а не решать, что лучше предпринять, в противном случае попытки исправить ситуацию приведут к еще большим проблемам.

Инструкция по подключению комнатного термостата

Собственные датчики газовых котлов способны контролировать температуру теплоносителя, но определять температуру воздуха в помещении они не могут. Это вызывает неудобство при потеплении, в весенний период или во время первых заморозков.

В комнате может быть жарко, но по данным системы котла все идет нормально — выдерживается заданный режим нагрева теплоносителя.

Если установить комнатный термостат, работа которого основана на анализе температуры воздуха, уровень комфорта намного увеличится, а излишний расход газа исчезнет.

Подключение комнатного термостата производится к соответствующим контактам на плате управления.

По умолчанию они замкнуты перемычкой, которую необходимо удалить и в разрыв цепи присоединить термостат. Собственный терморегулятор котла при этом устанавливается на максимум или на определенное значение, выше которого температура не должна подниматься.

ВАЖНО! Подключение комнатного термостата можно выполнить самостоятельно, но лучше всего поручить эту задачу мастеру из сервисного центра

Основные ошибки и неисправности в газовых котлах Protherm

Все возможные проблемы постоянно мониторят датчики системы самодиагностики. Это группа терморезисторов и прочих элементов, срабатывающих при изменении заданного режима работы.

Сигнал с датчика проходит на электронную плату управления, которая тут же дает оповещение на дисплей. Появляется буквенно-числовой код, например F 01 или F 28.

Каждое сочетание обозначает ту или иную ошибку, т. е. отказ или выход из строя соответствующего узла агрегата.

Работа газового котла целиком построена на использовании горелки. Это основной и наиболее ответственный узел аппарата, поскольку именно горелка выполняет главную задачу и является источником максимальной опасности.

Это определяет степень контроля за ее работой со стороны автоматики котла. Кроме этого, повышенному вниманию подвергается состояние отопительного контура (наличие и давление воды), система дымоудаления.

Система самоконтроля котлов Protherm включает в свой перечень несколько десятков позиций, большинство из которых определяют состояние газовой аппаратуры и системы дымоотведения как направлений повышенной опасности. Однако, не оставлены без внимания и менее важные элементы.

Совет эксперта

Перед тем как приступать к ремонту котла Аристон, нужно нажать кнопку «RESET» (в переводе сброс, воспроизведение, обнуление) и перезапустить отопительную установку. Нередко это помогает восстановить ее работоспособность. Как правило, появление ошибки вызывается нестабильностью напряжения – типичный случай для частного сектора.
Если котел Аристон без дисплея и его индикаторные лампочки мигают, не факт, что появилась неисправность. Это бывает при включенном режиме «Комфорт». Теплогенератор вынужден подстраиваться под микроклимат в помещении, отсюда и его периодические выключения/включения

Почему растет давление

Возрастание давления в котле — весьма опасный признак. Он свидетельствует об увеличении объема жидкости и отсутствии компенсации со стороны расширительного бака. Возможной причиной может быть открытый кран подпитки.

Если он закрыт и исправен, то искать проблему следует в расширительном баке.

Вода, как и любая другая жидкость, пpaктически несжимаема. При нагревании она расширяется, вследствие чего давление значительно увеличивается.

Возникает угроза разрушения узлов агрегата, в особо сложных ситуациях возможен взрыв. Для компенсации расширения используется расширительный бак, имеющий эластичную мембрану.

При повышении давления она прогибается, позволяя поместиться лишнему объему воды. Однако, если герметичность мембраны нарушена, вода полностью заполнит объем бака и излишкам жидкости уже некуда будет деваться. Это вызовет постоянное повышение давления.

Признаком этого может быть постоянная работа клапана сброса. Решением вопроса будет замена расширительного бака.

F13.

Ошибка схожа с F11. Появляется, когда температура теплоносителя на входе в котел превышает ее значение на выходе.

Вероятные причины

Неправильное подключение датчика (переполюсовка). Как правило, возникает из-за невнимательности при замене электронной платы.
Плохой контакт в штекере.

Совет.

Все остальные причины ошибок Протерм Ягуар вызваны сбоями в работе или неисправностью электроники котла. Самостоятельно диагностировать плату бесполезно: нужно обращаться в сервисный центр – модуль меняется. Единственное, что допускается сделать – проверить предохранитель. Он может сгореть, если Протерм Ягуар подключен напрямую к розетке, а с пром/напряжением на объекте постоянные проблемы.

Неисправность котла protherm leopard (протерм леопард)

Внимание Комнатный регулятор и внешний датчик температуры для системы эквитермного регулирования подключается к клеммной плате. Нагрев горячей воды Благодаря плавному регулированию, котёл всегда нагревает горячую воду в битермическом теплообменнике при такой мощности, чтобы требуемая температура горячей воды сохранялась и при изменении напора (расходуемого количества) горячей воды

В летнее время функцию отопления можно выключить. Подсоединение комнатного термостата Клеммная плата для подсоединения комнатного термостата и датчика температуры наружного воздуха расположена на задней стороне панели управления. На клеммной плате для присоединения комнатного термостата с завода стоит перемычка.

Как включить

Запуск котла осуществляется нажатием круглой кнопки «главный выключатель» справа от дисплея.

Эти действия будут сопровождаться хаpaктерными звуками работы насоса,движения воды,запуска горелки.

Остановка котла производится простым нажатием главного выключателя.

Ошибки напольных агрегатов Протерм

При неполадках напольного газового котла протерм медведь появляются коды ошибок:

F2– неполадки температурного датчика. Эта ошибка сообщает о поломке термодатчика или снижении температуры теплоносителя до 3ºC. Работа агрегата блокируется, так как включение при температуре менее 3ºC производителем не допускается.
F3 сигнализирует о повышении температуры теплоносителя 95ºC. В этом случае агрегат блокируется. Он возобновит работу после того как жидкость остынет.
F4 – поломка сенсора бойлера. В этом случае агрегат не нагревает жидкость в бойлере.
F5 – сломан наружный датчик температуры. Агрегат сохраняет работоспособность, но температура теплоносителя будет регулироваться по датчику котла.

Код ошибки, появившийся на экране в первый раз, можно попробовать сбросить нажатием клавиши «RESET». Если это не помогло, и Вы не можете установить причину сбоя, вызовите специалиста сервисного центра Протерм.

Марка «Протерм» уже давно известна на российском рынке: газовое оборудование исправно выполняет свои функции по отоплению и горячему водоснабжению как жилых домов, так и небольших промышленных объектов. Порой техника выходит из строя. Если причина в заводском браке, то котел лучше сразу заменить, но небольшие неприятности обычно устраняют самостоятельно.

Мы расскажем о том, как можно произвести ремонт газового котла «Протерм» своими руками, ориентируясь на данные самодиагностики и рекомендации производителя. Подскажем, как определить нарушение в работе оборудования по коду. Посоветуем, как безошибочно определить причину поломки по расшифровке.

В представленной нами статье вы найдете описание популярных позиций модельного ряда котлов этой марки. Познакомитесь с характерными нарушениями в работе агрегатов для систем отопления и со способами устранения неполадок.
