Ошибки и неисправности в газовых котлах protherm: возможные коды (f01, f02, f04, f28, f62), а также как подключить термостат

Правила установки газового котла

Схема обвязки

Применение котельных отопителей – закрытая система с принудительным типом циркуляции, работающая на обогрев помещения и ГВС. При монтаже конструкций требуется соблюдать технический регламент изготовителя:

Выбор расстояния от котла до поверхности. Настенные модели удаляются на 50 см от потолка и на 80 см от пола.
Крепление металлического листа 3 мм толщиной на стену под оборудование.
Подготовка электрокабеля и организация линии заземления.
Просверливание отверстий под крепеж по монтажному шаблону.
Подсоединение комплектного штуцера с резьбой на газопровод.
Проверка количества объема встроенного резервуара. При нехватке устанавливают дополнительный бак рядом с котлом.
Монтаж обратного клапана в случае подключения второго бака.
Промывка линии и удаление из нее воздуха.
Подключение к трубам с холодной водой запорного крана и обратного клапана.
Монтаж фильтра на входе в систему ГВС.
Установка газового счетчика, стабилизатора и автоматического выключателя.
Подсоединение электрических элементов – жил в штекерные клеммы, штекера в гнездо платы.
Крепление кабелей при помощи зажимов.

Устройство

Конструкция котла Protherm Гепард 23 MTV имеет базовый состав узлов и элементов конструкции, типичный для большинства конвективных установок подобного типа.

В составе основных узлов агрегата числятся:

Газовая горелка из хромоникелевого сплава.
Первичный теплообменник из меди.
Гидравлическая группа, включающая в свой состав трехходовой кран, устройства подпитки и сброса воды, прочие элементы.
Вторичный теплообменник из нержавеющей стали.
Циркуляционный насос Grundfos.
Вентилятор турбонаддува.
Расширительный бак емкостью 5 л.
Электронная плата управления с микропроцессором, присоединенная к внешней панели с дисплеем.
Система датчиков самоконтроля, в непрерывном режиме обеспечивающая мониторинг состояния всех элементов котла и сигнализирующих о возникновении ошибок.

Работа котла происходит по типичной схеме. Теплоноситель поступает в теплообменник, где нагревается до максимальной температуры.

Затем он выводится и попадает во вторичный теплообменник, где нагревается горячая вода. После этого жидкость попадает в трехходовой кран, частично смешивается с обратным потоком и приобретает заданную температуру, соответствующую установленному режиму обогрева. После этого ОВ выходит во внешний отопительный контур.

Нагрев обеспечивает газовая горелка, которая автоматически запускается или отключается по достижении установленных пределов температуры теплоносителя.

Подачу воздуха для организации оптимального горения обеспечивает вентилятор, который одновременно создает тягу для вывода продуктов сгорания газа. Забор воздуха производится из внешнего отсека коаксиального дымохода, приобретаемого отдельно.

Работу всех узлов контролирует система датчиков, которые следят за наличием пламени, давлением газа или воды, сигнализируют о всех сбоях или неполадках. Появление каких-либо проблем немедленно отображается на дисплее буквенно-цифровым кодом, обозначающим ту или иную ошибку.

Полный перечень кодов имеется в руководстве пользователя.

F32, 33, 35, 36.

Ошибки связаны с вентилятором (характерны для Протерм Гепард серии Турбо). Указывают на несоответствие числа оборотов выбранному режиму.

Рекомендация: проверить положение клавиши переключателя «Зима/Лето», состояние электрической цепи вентилятора и датчика (прессостата) котла.

Вероятные причины ошибки

Засорение импульсной трубки.
Оледенение дымохода.
Изменение направление ветра. Ошибка котла появляется в первый же отопительный сезон. Причина: неграмотно составленная схема канала дымоудаления (без учета розы ветров), непрофессиональный монтаж (нарушение герметичности). Все это приводит к недостаточной тяге и ошибке Протерм Гепард.

Полезные советы

Чтобы избежать появления ошибки f1 по причине перефазировки, с одной стороны на корпус вилки нужно нанести метку (например,фломастером). Даже после обесточивания Protherm Klom на время технического обслуживания с его пуском в работу проблем не возникнет.
С целью обеспечения стабильности работы газового котла его рекомендуется подключать к сети через ИБП. Иначе при отсутствии хозяев дом может остаться без тепла – некому будет нажать кнопку R на панели Protherm Klom. Последствия предсказуемы: остывшие отопительные батареи, а то и ледяная пробка в контуре, если часть трассы проложена в неотапливаемом помещении или вне здания.

На заметку! Отсутствие пломбы производителя на корпусе котла автоматически аннулирует гарантийные обязательства. Прежде чем под кожухом Protherm Klom решать проблему, вызвавшую ошибку f1, нужно посмотреть отметку в паспорте. Иначе придется оплачивать устранение всех неисправностей (покупку запасных частей, работу),обслуживание отопительного оборудования из своего кармана.

Что означают коды ошибок F2, f5, f6, f8, f10, f15, f22, f23, f24, f25, f29, f33, f55, f62, f63, f72, f73, f83, f84, f85

Ремонт газового котла Протерм своими руками начинается с определения причины неисправности. Для удобства диагностики поломки предусмотрены специальные коды. Их очень много и они детально описаны в инструкции к отопительному оборудованию.

Краткая характеристика других ошибок котла Протерм:

F2 – поломка датчика воды или температура антифриза составляет ниже 3 градусов. Из-за риска образования льда система блокируется.
F5 – неисправность наружного термодатчика.
F6 – обрыв датчика отходящих газов или поломка электрической платы. Источник проблемы кроется в неисправности трансформатора розжига.
F8 – размыкание цепи температурного датчика, заземление бойлера котла газового двухконтурного настенного Протерм Гепард и аналогичных моделей.

F10 – КЗ термодатчика или штекера прибора, снижения уровня напряжения в сети.
F15 – КЗ сигнализатора обратной тяги. Датчик размещается в верхней части котла и контактирует с вентиляционными трубами.
F22 – падение давление воды в контуре отопления. Причины сбоя кроются в поломке датчика или блокировке насоса. Неполадка проявляется тем, что течет газовый котел Протерм Рысь lynx hk24.
F23 – превышение нормы температурной разницы из-за насоса или неправильных показателей датчика.
F24 – недостаточное количество жидкости и ее стремительное нагревание. Проблема возникает при возникновении воздушных пробок в системе Протерм 24 кВт, блокировке насоса, перекрытии трубы подачи топлива.
F25 – сработал защитный механизм от попадания угарного газа в комнату, поэтому не запускается газовый котел Протерм. Источник неисправности в разгерметизации стыков дымоходной трубы, плохой тяге, поломке термодатчика, вентилятора, платы управления.
F29 – пропадание огня при работе отопительного оборудования. Причина сбоя заключается в перекрытии магистрали, засорении горелки, нарушении заземления.
F33 – срабатывание защитного механизма вентилятора котла Протерм Пантера или другой модели. Ошибка возникает при поломке прессостата и нарушении целостности вентиляционной системы.
F55 – поломка сигнализатора угарного газа. Причина неисправности котла Протерм кроется в выходе из строя платы управления или загрязнении контактов реле.

F62 – проблемы с газовой арматурой и соединениями.
F63 – сбой в работе платы памяти.
F72 – разница в параметрах измерителей протока и обратной линии. Источник проблемы кроется в плате управления, насосной установке, датчиках, теплообменного аппарата, фильтрующей системы, вентиле.
F73 – отключение или КЗ датчика давления.
F83 – отсутствие антифриза, поэтому не нагревается система при запуске горелки.
F84 – длительное удержание разницы температур термисторов.
F85 – поломка измерителей подачи и обработки.

Мне нравится1Не нравится

Настройка, регулировка клапана байпас

В котлах, прямой и обратный трубопроводы отопления соединяются между собой через перепускной клапан — байпас, поз. 1.

При определенной величине разности давлений в прямом и обратном трубопроводе, клапан открывается и часть воды перетекает из прямого трубопровода в обратный. В результате, разность давлений воды в прямом и обратном трубопроводах не может превысить величину, заданную настройкой клапана. Работа клапана помогает избежать гидравлических ударов при включении циркуляционного насоса. Кроме того, настройка клапана ограничивает максимальную скорость движения (расход) воды в контуре отопления.

Величина давления срабатывания клапана определяется положением регулировочного винта, поз.1 на рисунке. Винт из одного крайнего положения в другое может поворачиваться на 10 оборотов. Заводская настройка — винт устанавливается в среднее положение, вращением на 5 оборотов против часовой стрелки из крайнего правого положения. Клапан открывается при разности давлений 0,25 бар.

Если радиаторы отопление прогреваются по высоте неравномерно — верх горячий, а низ холодный (разница более 15-20оС), то необходимо увеличить скорость движения воды в системе отопления. Для этого, вращаем регулировочный винт клапана байпаса по часовой стрелке. Давление срабатывания клапана увеличивается до 0,35 бар.

Если во время работы циркуляционного насоса в радиаторах или регулировочных вентилях слышен шум, то скорость движения воды в контуре отопления следует уменьшить. Для этого, винт вращаем против часовой стрелки. Давление срабатывания клапана уменьшается до 0,17 бар.

Разница в величине давлений, которые отображаются на дисплее котла, во время работы циркуляционного насоса и сразу после его остановки, не должна быть больше 0,2-0,4 бар. Если больше, то необходимо слить воду из котла, выкрутить и проверить чистоту перепускного клапана.

Трехходовой клапан газового котла

Трех ходовой клапан газового котла в режиме отопления. В режиме ГВС шток с клапаном перемещается вверх.

Для опорожнения котла шток с клапаном устанавливают в среднее положение через сервисное меню (строка меню d.70).

Почему растет давление

Возрастание давления в котле — весьма опасный признак. Он свидетельствует об увеличении объема жидкости и отсутствии компенсации со стороны расширительного бака. Возможной причиной может быть открытый кран подпитки.

Если он закрыт и исправен, то искать проблему следует в расширительном баке.

Вода, как и любая другая жидкость, пpaктически несжимаема. При нагревании она расширяется, вследствие чего давление значительно увеличивается.

При повышении давления она прогибается, позволяя поместиться лишнему объему воды. Однако, если герметичность мембраны нарушена, вода полностью заполнит объем бака и излишкам жидкости уже некуда будет деваться. Это вызовет постоянное повышение давления.

Признаком этого может быть постоянная работа клапана сброса. Решением вопроса будет замена расширительного бака.

Расшифровка

Потеря пламени горелки в процессе работы Протерм – об этом информирует 29-й код. При этом повторный запуск котла результата не дает. Причин, инициирующих формирование ошибки f29, несколько. Придерживаясь рекомендуемого алгоритма, ее получится убрать, не тратя зря время.

p, blockquote 2,0,0,0,0 —>

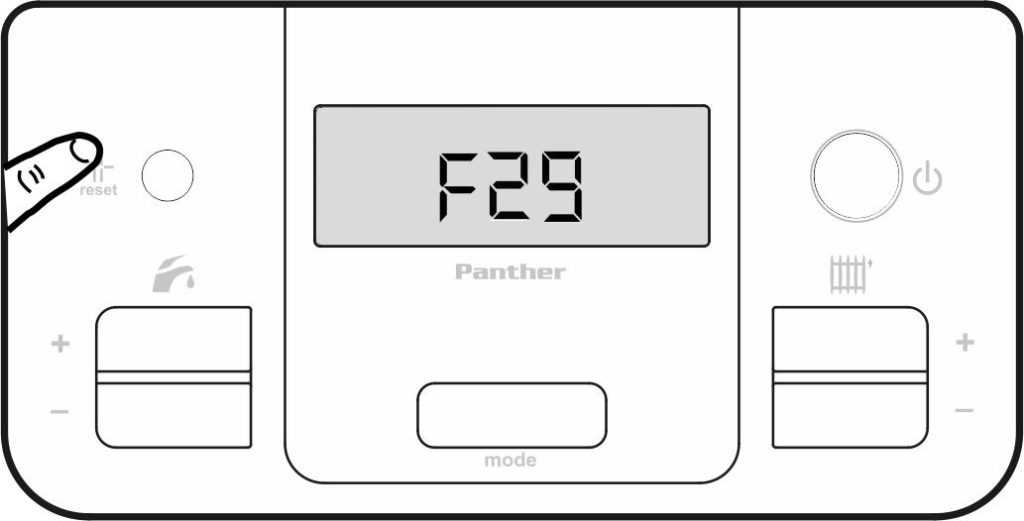

В инструкциях на ряд котлов Протерм упоминается кнопка, которой снимаются ложные коды (Reset отсутствует). Нюанс в том, что не указано, где находится. Подразумевается включения (сетевая) на передней панели. Нажать, остановить, снова запустить агрегат. Если ошибка f29 вызвана сбоем в сети питания, уберется.

p, blockquote 3,0,1,0,0 —> Устранение через кнопку сброс ошибки F29 на панели управления котлом Protherm

Заземление котла

Ненадежный контакт, разрыв контура – частая причина ошибки f29 Протерм. Электроника начинает давать сбои, срабатывает защитная схема, работа агрегата блокируется.

p, blockquote 4,0,0,0,0 —>

Совет

Появление ошибки f29 при пуске котла в эксплуатацию информирует, что заземление отопительной установки выполнено неграмотно, с нарушениями требований ПУЭ и производителя.

p, blockquote 5,0,0,0,0 —>

Подачу «голубого топлива»

В строении, где установлена газовая плита, нужно разжечь все конфорки. Ошибка f29 – результат блокировки магистрали, резкого снижения давления. Арматура котла Протерм настроена так, что при значении P ниже критического газовый блок не срабатывает, и подача топлива к горелке прекращается. По язычкам пламени (интенсивности, устойчивости, высоте) несложно определить, что ошибка f29 вызвана проблемой с напором в газопроводе.

p, blockquote 6,1,0,0,0 —>

Самые частые неисправности котлов Протерм

Комбинация F0 нередко всплывает на дисплее при уменьшении давления теплоносителя, которое должно поддерживаться в пределах 0,7 Бар. При остановке оборудования, возле обозначений в виде молнии на индикаторе будет мигать светодиод. Как только пользователь добавит жидкость в систему, процесс возобновится, но иногда это потребует перезагрузки приспособления.

Из возможных причин следует выделить некорректную работу термостата, либо нижнее заданное значение мощности не соответствует данным, выбранным владельцем.

Распространены поломки запальника, изменяется расстояние между электродами, что приводит к сбоям в процессе и выводу соответствующей ошибки котла протерм скат. Среди уязвимых деталей стоит отметить:

Ошибка F2 в котле свидетельствует о неисправности датчика температуры воды в отоплении, подобные поломки случаются нередко в котле protherm.

Это обусловлено обрывом цепи, начинает мигать диод в виде молнии, а агрегат прекращает функционировать. Для точного определения проблемы стоит проверить все кабеля идущие от датчика к пульту управления.

Преимущества и минусы

Теплообменник изготавливается из прочного материала

Котельное оборудование бренда Гепард имеет несколько достоинств:

теплообменники из чугуна – характеристика теплоемкости материала обеспечивает качество нагрева;
поддержка комфортной температуры длительное время;
наличие автоматических механизмов управления;
качество сборки и множество функций;
обширный модельный ряд;
доступность – устройства относятся к среднему ценовому сегменту;
наличие опций самодиагностики с выводом кода ошибок;
совместимость с российскими климатическими условиями.

В числе минусов называют:

падение температуры теплотрассы при увеличении потребления горячей воды;
обслуживание по гарантии только при установке специалистами Гепард;
большой расход газа при включении на минимальной мощности.

Как включить

Запуск котла осуществляется нажатием круглой кнопки «главный выключатель» справа от дисплея.

Начинается подача электропитания ко всем системам котла. бычно котел при этом находится в режиме ожидания, т. е. подготовка теплоносителя и ГВС не производится. На дисплее отображается текущее состояние аппарата, поэтому пользователь сразу может определить, что в данный момент делает автоматика котла.

Для запуска процесса надо установить температуру ОВ или ГВС, после чего произойдет запуск горелки и начнется нагрев теплоносителя.

Эти действия будут сопровождаться характерными звуками работы насоса, движения воды, запуска горелки.

Остановка котла производится простым нажатием главного выключателя.

Ошибки напольных агрегатов Протерм

При неполадках напольного газового котла протерм медведь появляются коды ошибок:

F2– неполадки температурного датчика. Эта ошибка сообщает о поломке термодатчика или снижении температуры теплоносителя до 3ºC. Работа агрегата блокируется, так как включение при температуре менее 3ºC производителем не допускается.
F3 сигнализирует о повышении температуры теплоносителя 95ºC. В этом случае агрегат блокируется. Он возобновит работу после того как жидкость остынет.
F4 – поломка сенсора бойлера. В этом случае агрегат не нагревает жидкость в бойлере.
F5 – сломан наружный датчик температуры. Агрегат сохраняет работоспособность, но температура теплоносителя будет регулироваться по датчику котла.

Код ошибки, появившийся на экране в первый раз, можно попробовать сбросить нажатием клавиши «RESET». Если это не помогло, и Вы не можете установить причину сбоя, вызовите специалиста сервисного центра Протерм.

Как устранить?

Что нужно делать, если ваша установка сломалась, а на ее панели появляется определенный код и как исправить эту неполадку:

F1 – нужно найти кнопку «перезапуск», перепроверить, повернут ли газовый кран и вилка, находящаяся в розетке сети.
F2 – стоит проверить термодатчик контура отопления и, если это нужно, заменить его новым.
F4 – датчик горячего водоснабжения нужно заменить, в случае окисления контактов нужно почистить их.
F5 – замена внешнего датчика температуры.
F6 – стоит проверить провода, идущие между датчиками и платой, которая могла сломаться, также стоит проверить систему розжига.
F7 – проверьте все провода, возможен их разрыв.
F10 – в этой ситуации придется полностью заменять NTC прибора.
F20 – нужно проверить на работоспособность температурный датчик.
F22 – скорее всего, придется заменить датчик, предназначенный для измерения уровня давления жидкости. Скорее всего, понадобится долить в систему воду. Стоит перепроверить – герметична ли система, так как уровень давления вполне может быть пониженным из-за протечки. Если она присутствует – устраните ее незамедлительно.

F24 – нужно проверить, все ли имеющиеся краны в отопительной системе открыты.
F25 – может быть неисправен термостат (из-за обрыва, к примеру).
F26 – нужно осуществить перезапуск. Возможно, электронную плату нужно заменить.
F29 – нужно перепроверить качество заземления устройства (фазу, ноль)

Обратите внимание на внешний вид горелки, если это нужно – почистите ее.
F33 – перепроверьте сопротивление (на возможность замыкания или обрыва).
F62 – нужно попытаться перезапустить систему при помощи кнопки «перезапуск». Внимательно осмотрите специальную арматуру и все имеющиеся соединения, проверив их герметичность.
F75 – стоит проверить, работоспособен ли датчик уровня давления, исправен ли насос

Вполне возможно, что в трубах контура отопления произошло завоздушивание.
F83 – стоит заполнить систему определенным количеством воды. Перепроверьте на предмет течи ваш расширительный бачок, если это будет необходимо – осуществите его ремонт или как можно быстрее замените. Необходимо также будет просмотреть систему, чтобы определить отсутствие протечки. Если она будет найдена – быстро устраните ее.
А6 – нужно повысить температуру при помощи размещенного в котельной небольшого радиатора.
F05 – необходимо проверить, не забит ли канал дымохода, есть ли в нем нужная тяга, для этого просто откройте окно в том помещении, где размещен ваш котел.

Что делать, если в котле Protherm Медведь 30 TLO не запускается основная горелка, смотрите в видео ниже.

Комплектность поставки

Текст

Электрокотел предназначен для работы в нормальных средах с диапазоном температур от +5 до +40 °C и влажностью воздуха, в зависимости от температуры в помещении, максимально до 85 %. Электрический отопительный котел предназначен для установки внутри зданий в жилых или хозяйственных помещениях, при обязательном соблюдении действующих в данной местности норм и правил размещения для данных аппаратов, а также требований к помещениям для их установки. Котел запрещается устанавливать в ванных комнатах и душевых. Электрический отопительный котел предназначен для установки внутри зданий в жилых или хозяйственных помещениях, при обязательном соблюдении действующих в данной местности норм и правил размещения для данных аппаратов, а также требований к помещениям для их установки. Котел запрещается устанавливать в ванных комнатах и душевых. На неисправности, возникшие вследствие образования накипи или отложений грязи в самом котле или системе отопления, гарантия не распространяется.

Комплектность поставки

Котлы производства компании PROTHERM СКАТ поставляются готовыми к монтажу и с проведенными в заводских условиях испытаниями на функциональность. В комплект поставки входит:

1. Котел 2. Навесная планка, включая крепежный

материал для подвески котла на стену

3. Руководство по монтажу и эксплуатации 4. Список сервисных организаций 5. Паспорт изделия

Котлы Protherm гепард

Производство отопительных и водогрейных котлов под брэндом Protherm началось в 1991-м году. Головной офис находился в Праге. В последующем были открыты несколько филиалов и представительств в Чехии и Словакии, позднее – в других странах Европы, а с 2005 – го года – в России. В настоящее время производство газовых

, электрических, твердотопливных котлов налажено в более, чем 10 стран Европы, Азии, Северной Америки.

Благодаря высокому качеству продукции, доступной цене, развитой сети сервисных центров котельное оборудование Protherm завоевало широкую популярность среди заказчиков, особенно – владельцев загородных домов, дач, коттеджей. В настоящее время производство котлов Protherm имеет действующий международный сертификат ISO 14001. В 2015-м году была успешно осуществлена перестройка технологических процессов и реорганизация производства в соответствии новыми требованиями по экологии, принятыми на территории Европейского Союза.

По какой причине гаснет горелка

При засорении дымохода продукты горения не выводятся и пропадает тяга

Горелка – это деталь из металла в форме трубы с различными соплами, через которую поступает газ, сгораемый на воздухе, нагнетаемом в специальной камере. При включении и в процессе работы возникает смесь из угарного и углекислого газа, а также сажи с парами воды. Эти продукты сгорания выводятся наружу. Равномерное распределение газа достигается за счет системы сопел, нагнетание воздуха идет при помощи естественной тяги.

Подача топлива перекрывается за счет автоматики прибора в таких случаях:

в дымоходе уменьшается или полностью пропадает тяга;
давление газа в подающей магистрали падает ниже нормы;
гаснет пламя самой горелки из-за невозможности вывода продуктов горения.

Автоматическое отключение иногда происходит из-за внешних причин или из-за поломки генератора. С такими проблемами реже сталкиваются владельцы энергонезависимых приборов простой конструкции. Современные котлы настенного типа с закрытой камерой сгорания нередко сами отключают подачу горючего в ряде ситуаций. Это происходит, когда срабатывает датчик протока из-за остановки движения теплового носителя в отопительной системе, уменьшается или прекращается полностью подача воздуха.

Скачки напряжения и отключение электроэнергии в домашней сети тоже способны стать причиной проблем с котлом

Если агрегат стал хуже осуществлять подогрев или не работает в одном из режимов, на такие сигналы нужно обращать внимание

Чтобы котел не отключился во время работы или в неподходящий момент, прибор необходимо чаще осматривать на предмет неисправностей. Эту работу лучше доверять специалисту, который сможет выявить даже сложные проблемы на раннем этапе.

Срок эксплуатации настенного котла

Этот тип котлов отопления наиболее востребован из-за своей невысокой цены и низкой габаритности, но многие покупатели такого оборудования не знают, что они значительно меньше работают, чем напольные варианты.

Это обусловлено различными факторами:

Практически все настенные агрегаты комплектуются медными теплообменниками, в отличие от чугунных в напольных агрегатах. Медь придает отопительной конструкции легкость, но при этом быстро изнашивается и требует высокий уровень очистки циркулирующей воды. Если ее не выполнять, медь окисляется, а внутренние поверхности нагрева будут забиваться накипью. Из практики следует, что медный котловой теплообменный аппарат даже при хорошей эксплуатации способен отработать не более 5-8 лет, при уровне 12-18 для чугунного варианта.
Дымоход с естественной циркуляцией не может развивать мощность пламени, поэтому в топочной камере существует температурный перекос, приводящий к ускоренному выходу агрегата из эксплуатации.
Настенные котлоагрегаты, в основном, обладают наименьшей мощностью и поэтому функционируют с перегрузом, что также значительно сокращает срок службы газового котла в частном доме.

документами, которые имеют отношение к данному вопросу. Вып…

Текст

документами, которые имеют отношение к данному вопросу. Выполняя требования, перечисленные в нормах, можете избежать таких нежелательных явлений, как чрезмерное охлаждение продуктов сгорания, проникновение влажности в кладку, колебание тяги дымохода, а, тем самым, и их негативного влияния на работу котла.

Воздух для горения поступает в котел из помещения, в котором он установлен. Следует обеспечить приток в помещение достаточного количества воздуха для горения — около 11 м

воздуха на 1 м

природного газа.

Котел устанавливается в защищенном от замерзания помещении вблизи дымовой трубы. Допустимая температура окружающей среды для работы котла от +3С до +45С.

Воздух для горения, который подается к аппарату, должен быть технически чист от химических веществ, которые могут содержать, например, фтор, хлор или серу. Аэрозоли, краски, растворители, чистящие средства и клеящие вещества содержат в своем составе вещества такого рода, которые могут во время эксплуатации аппарата при неблагоприятных условиях вызывать коррозию, в том числе в системе дымоходов. В воздухе для горения не должны содержаться механические примеси, например: строительная пыль, песок и пр.

Для отвода продуктов сгорания котлов PROTHERM 20, 30, 40, 50 KLZ можно использовать дополнительное устройство „надставку PROTHERM PT 20 (30, 40, 50) ПОЛУТУРБО“, обеспечивающее принудительный отвод продуктов сгорания.

Устройство дает возможность эксплуатации чугунных котлов в случаях, когда нет возможности использовать нормальный отвод продуктов сгорания в дымоход. Надставка стыкуется с выходом котла для подсоединения дымохода. Вывод продуктов сгорания надставки позволяет использовать элементы раздельных дымоходов из каталога по дымоходам компании Protherm для настенных котлов.

Максимальная длина дымохода составляет 10 эквивалентных метров (1 эквивалентный метр = 1 метр прямого участка или одно 90° колено).

Предупреждение:

При использовании вентиляторной надставки PROTHERM PT 20 (30, 40, 50) клеммы термостата продуктов сгорания перед вводом котла в действие необходимо перемкнуть. В качестве предохранительного элемента при данном способе эксплуатации выступает маностат воздуха, входящий в комплект поставки надставки PT 20 (30- 50) дымохода. Устанавливать надставку на котел и вводить ее в действие может только аттестованный фирмой Protherm специалист специализированной организации.

При выполнении сервисных работ в период, когда надставка подключена к электрической сети (даже при выключенном сетевом выключателе), необходимо соблюдать правила техники безопасности!

Отклонение от первоначального давления воды в системе отопления удобно контролировать по манометру на панели управления котла, используя красную стрелку манометра. При падении давления в системе отопления следует найти и устранить места негерметичности или выпустить воздух из системы отопления или проверить расширительный бак.

Расширительный бак котла необходимо настроить в зависимости от параметров системы отопления – таким способом предохраняется система отопления и все ее элементы во время эксплуатации от нежелательной нагрузки при резких изменениях давления.

При заполнении встроенного бойлера ГВС необходимо открыть подводящую линию ХВС в бойлер и линию выхода ГВС из бойлера. Как только из линии ГВС начнет выходить вода — это будет означать, что бойлер полностью заполнен водой.

Примечание:

Перед котлом (т.е. на

обратную линию системы отопления) рекомендуется установить отстойник для шлака из системы отопления. Отстойник можно комбинировать с грязевиком, он должен иметь отсечные сервисные краны.

Важные правила и меры предосторожности

Ни для кого не секрет, что использовать неисправное газовое оборудование опасно для жизни. В любой момент банальная ошибка, которая могла бы быть устраненной специалистом за 15-20 минут, может стать роковой и спровоцировать взрыв.

Поэтому, перед тем как приступить к ремонтным работам, запомните и никогда не нарушайте следующие правила:

Не все ошибки можно устранить самостоятельно – некоторые из них указывают на системные поломки, для ликвидации которых нужен только специалист. Вскрытие котла и произведение ремонта без разрешения на проведение данных манипуляций и без опыта – чревато негативными последствиями.
Категорически запрещено вскрывать внутренние части котла – схемы в интернете, подсказки слесарей или соседей не помогут, если человек не имеет соответствующего навыка. Так можно повредить дорогостоящие детали, замена которых будет стоить не одну тысячу рублей.
Нельзя использовать неисправное газовое оборудование – некоторые умельцы обходят все запреты, делая сбросы системы, вынуждая котлы работать в обход контроля центральной платой. Это приводит к быстрому износу отдельных деталей, а также высокой взрыво и пожароопасности.
Если все меры, направленные на устранение ошибки (самые простые) не дали результата и котел по-прежнему не функционирует, следует вызвать мастеров, а не заниматься самостоятельным ремонтом.

Чтобы котел ломался реже (а происходит это зачастую зимой, в период активного его использования), перед началом отопительного сезона следует проводить профилактический пуск, вызвав специалистов.

Они оценят работу газового оборудования, произведут плановую чистку нагревательного элемента от накипи, а также дадут советы о том, как правильно использовать котел в дальнейшем. Профилактика всегда лучше, чем замена сломанных дорогостоящих деталей.
