Внутренне устройство котлов Оазис
Одной из характерных особенностей модификаций является наличие закрытой топочной камеры. Забор воздуха осуществляется с улицы, с помощью коаксиального дымохода. Посредством трубы выводятся также продукты сгорания. Это делает эксплуатацию котлов максимально безопасной. К тому же, за счет закрытой топки существенно уменьшается расход газа.
Отдельно можно отметить наличие двух теплообменников. Такое решение увеличивает скорость нагрева воды для ГВС, а также допускает запуск устройства в летнем режиме, что увеличивает его экономичность.
Все настенные двухконтурные газовые котлы отопления Оазис имеют высокую степень автономности, достигаемую благодаря внутреннему устройству, включающему:
- Горелка — используется устройство наддувного типа. Подключенная горелка контролируется автоматикой. Предусмотрен электрический розжиг. На горелке установлены фотодатчики, следящие за наличием газа. После отключения электроэнергии блокируется подача газа на горелку.Для котла используется коаксиальный дымоход. По нему одновременно осуществляется забор воздуха и выведение продуктов сгорания. Не входит в базовую комплектацию.
- Группа безопасности — 2-х контурный навесной газовый отопительный котел Оазис имеет многоуровневую защиту, предотвращающую самопроизвольное возгорание и возникновение взрывоопасных ситуаций. Предусмотрен: датчик протока воды — контролирует давление водоснабжения и системы отопления, блокирует работу в случае падения до критичных показателей.Установлены клапаны сброса, помогающие в случае перегрева теплоносителя. При падении температуры в помещении включается система антизамерзания, поддерживающая минимальный нагрев системы отопления.
Котлы Оазис прошли аттестацию и получили разрешение на эксплуатацию Ростехнадзором. Это сделало возможным эксплуатацию оборудования китайского производителя на всей территории РФ.
На чем акцентировать внимание эксплуатации
Обвязка котла — во внутреннем устройстве котла присутствует циркуляционный насос и расширительный бак. При монтаже потребуется дополнительно установить систему фильтрации. Автоматика чувствительна к перепадам напряжения, что является одним из главных недостатков котла Оазис. Чтобы устранить возможный выход из строя платы управления, необходимо подключить ИБП. Большой шум — наддувная горелка сильно шумит. Шумность требует установки котла в отдельном помещении. Технические характеристики, заявленные производителем, в этом отношении несколько отличаются от того, что происходит на самом деле
Особенно шумно при включении ГВС.
Коаксиальный дымоход — крайне важно соблюдать требования, связанные с монтажом, строго придерживаться максимальной высоты, угла наклона и других параметров. От качественной установки в конечном итоге зависит производительность и эффективность работы
Китайское – не значит плохое
Все узлы от закрытой камеры сгорания до датчика температуры проверяется на качество и соответствие нормам. Единственным условием безотказной работы является монтаж и эксплуатация котла по всем правилам и в согласии с рекомендациями производителя.
Газовый котел фирмы Оазис (Oasis) может работать только на природном газе, исключена перенастройка на сжиженный, соответственно, он может устанавливаться в помещениях, подключенных к центральной газовой магистрали.
Данные устройства являются двухконтурными, рассчитаны на отопление помещения и снабжение его горячей водой для бытовых нужд. Температура нагрева жидкости колеблется в пределах 35-60 градусов, пропускная способность горячего водоснабжения 10 литров за минуту.
Оснащен камерой сгорания закрытого типа, благодаря чему в значительной степени снижается расход газа. Работа горелки контролируется при помощи автоматики, на ней находятся фотодатчики, которые контролируют наличие газа. Для дымоотведения используется коаксиальный дымоход, воздух, необходимый для процесса, горения поступает с улицы.
Конструкцией предусмотрено два теплообменника, один для отопительного контура, второй для нагрева жидкости ГВС. Благодаря этому сокращается время нагрева жидкости, а также есть возможность использовать котел в летний период.
Есть возможность подключения к комнатному термостату, который не входит в комплектацию, его необходимо приобретать отдельно. Для безопасной работы есть клапаны сброса, которые срабатывают, если температура теплоносителя превышает допустимые границы. Также для безопасной работы имеются датчики протока, контролирующие давление в отопительном контуре, в случае несоответствия нормам происходит блокировка работы системы.
Ошибка не сбрасывается
Иногда пользователи и специалисты, которые осуществляют диагностику, не могут сбросить ошибку и делают вывод о том, что неисправен блок управления. Основные причины, по которым ошибка может не сбрасываться:
ошибка не может быть сброшена до факта устранения неисправности (например, отсутствие давления в котле)
плохой контакт кнопки сброса и платы управления (часто замечено на котлах Vaillant TEC)
нарушен порядок сброса (в некоторых случаях удерживать Reset нужно определенное время)
неисправность информационной платы (платы дисплея) – редкость, но возможно.
При этом, когда пользователю меняют плату – все работает, потому что ошибки на ней нет. Все будет работать до появления следующей ошибки и если в причине не разобрались — будут каждый раз менять исправную плату.
Из практики – нам часто приходили в ремонт исправные блоки, на которых просто не сброшена ошибка. Часто невозможно убедить (особенно специалистов) в том, что существует вероятность проблемы со сбросом ошибки. “Мы все знаем, все умеем, 20 лет опыта – все проверили, ошибка не сбрасывается – неисправна плата управления!”
Устранение ошибки по кодам
Многие ошибки Навьен пользователи могут устранить самостоятельно.
Инструкция по ремонту газового котла Навьен:
- Код «01» это внутреннее засорение прохода контура отопления. Самый доступный способ устранения спустить скопившийся воздух из труб. После чего выполняют визуальную проверку насоса рабочего колеса и замеряют сопротивление обмотки электродвигателя.
- При «02» тестируют систему циркуляции контура ГВС, контролируют состояние запорных вентилей, подпитывают сеть до рабочего давления.
- При коде «03» требуется убедиться в наличии рабочих параметров газа в магистрали, проверить поверхность датчика ионизации и выполнить очистку в случае загрязнения. Проверить расстояние между электродами пьезорозжига 3.5-4.5 мм и выполнить регулировку агрегата на DIP-переключателе.
- Для устранения кодировки «05» зачищают контакты, а также пробуют несколько раз выполнить подключение/отключение датчика.
- Для кода «10» необходимо выполнить ремонт или замену дутьевого устройства котла Навьен, прочистить дымоход. Также проверяют правильное подключение трубок от датчика к всасывающему патрубку дымососа и наличие перегибов в них.
Преимущества котлов Сеньор Дюваль
Это оборудование имеет всего два минуса: цена и (на настоящее время) мало официальных сервис-центров. В то же время плюсов техника имеет намного больше:
- Можно устанавливать дополнительное оборудование — подключать к бойлеру косвенного нагрева. Котёл обеспечит нагрев жидкости для бытовых нужд большой семьи.
- Имеется два обменника тепла. В случае выхода из строя контура ГВС , дом будет отапливаться вторым контуром.
Газовый котёл Сеньор Дюваль — это продуманные функции, удобное управление и безопасность. Однако установка этого отопительного агрегата специалистами рекомендуется лишь для владельцев недвижимости в больших областных центрах.
Устройство и управление данными агрегатами
Из особенностей конструкции котлов Гидроста, следует выделить следующее:
- Наличие вмонтированного микропроцессора. Он помогает отследить показатели настройки и выполняет плавное изменение мощности устройства. Также микропроцессор контролирует установленные показатели температуры носителя тепла.
- Система вентилирования принудительного типа. Она эффективно удаляет газы дыма.
- Пульт управления. Это переносной механизм: присутствующий на нем цифровой индикатор и звуковой сигнал дает возможность производить контроль с достаточного расстояния.
- Функционирование узловых механизмов котла прослеживает телеметрическая система. При возникновении какой-либо поломки, на пульт сразу же приходит предупреждающий сигнал.
- Модулируемая система газоподачи. Чтобы повысить экономичность этих устройств, их оснастили электронными таймерами.
- Котлы Гидроста отличаются небольшими размерами, современным дизайном и легкостью в управлении.
Ключевые коды ошибок
Попробуем намного детальнее рассмотреть коды ошибок котлов Оазис, и потенциальные почему они появляются.
Ошибка
е1. Свидетельствует о поломке зажигания, потенциальные причины:
- Отсутствует газоподача к аппарату . Необходимо проверить открыт ли газовый кран, если нет, откройте. Тоже может быть недостаточное либо наоборот излишнее газовое давление, для устранения нужно обратиться в газовую службу.
- Нарушено или отсутствует соединение контактов . Необходимо проверить на разрыв и короткое замыкание, применяя мультиметр. Возможно, они окислились, в данном случае почистите и отделяйте провода.
- Поломалась плата . Нужно ее испытать и, в случае поломки, поменять на новую, этот вид ремонта просит нужной квалификации. Плата управления котлом
- Сломался контрольный электрод розжига . Для начала почистите его, применяя железную щетку, и взгляните зрительно, нет ли повреждений на его корпусе. Если вы выявили на нем или на его проводе дефект, поменяйте его.
- Неверно вмонтирована вилка в розетку , переставьте ее оборотной стороной
Ошибка
е2. Высвечивается, если через 8 секунд после включения вентилятора реле воздушного давления не замыкается.
Причинами могут быть:
Загрязнение трубы или дымоотвода . Необходимо проверить наличие тяги и почистите дымотвод. Также не будет ненужным открыть топку, там к моностату подсоединены 2 трубы, снимите их и продуйте.
Поломалось реле , контролирующее давление воздуха. Протестируйте его на предмет исправности, если понадобится поменяйте.
Перестал работать вентилятор
Нужно его проверить исправность, просмотрите с большим вниманием, в нем находятся трубки, необходимо проверить их целость, не расплавлены ли они. Дальше нужно включить котел и после того, как начнет работать вентилятор, сделайте замыкание 2-ух проводов, подходящих к моностату
Вентилятор котла Оазис
Если котел
зажегся, значит, сломан моностат и нуждается в замене, а если нет, значит проблема в плате управления.
- Неисправна электронная часть прибора , либо где нибудь отходит кабель. Произведите зрительный осмотр всех соединений устройства и целость проводов. Если неисправна плата, то для ее ремонта и диагностики лучше попросить профессионалов.
Ошибка е6. Значит, что отсутствует пламя. Что сделать, если появилась похожая трудность?
Нужно убрать следующее:
Наличие паразитного пламени . Возможно, в системе случилось накопление воздуха. Пробуйте выполнить вторичный перезапуск.
Нарушено соединение в проводах . Необходимо проверить безукоризненность и его целость. Способы соединения проводов
Сломан один из компонентов платы , он отвечает за пуск аппарат. Нужно испытать плату.
Ошибка е7. Невысокое давление или маленькое количество жидкости в системе горячего водообеспечения.
Мало воды в системе , основой может быть течь в любом из компонентов системы, это можно создать с помощью сухой салфетки
Необходимо проверить все с большим вниманием и если течь обнаружена, уберете. Это можно создать, применяя специализированные герметики, затянув стыки соединений, примените качественные уплотнители.
Не отрегулирован уровень давления в расширительном баке
Так же как и при нагреве жидкость становится шире, давление в нем увеличивается и с помощью клапана происходит сброс жидкости. Нужно четко следуя характеристики определенной модели, настроить нужный уровень давления в системе. Расширительный бак в системе обогрева
Ну и, разумеется, проблема может крыться в электронной плате самого устройства. Стоит осмотреть плату на предмет отделения контактов и прочих повреждений.
Ошибка е9. Говорит о том, что перестал работать насос, или о недопустимом давлении в системе.
Уровень благоприятного давления жидкости в системе варьируется в границах от 0,1 до 0,15 атм.
Необходимо проверить исправность насоса для воды , заблаговременно сняв его. Если есть необходимость, почистите насос, промойте, необходимо проверить целость лопастей.
Сломана плата управления
Нуждается в замене.
Необходимо еще обращать собственное внимание исправный ли датчик температуры .
Основные коды ошибок
a01
Ошибка a01 (01) означает, что произошло 5 неудавшихся попыток зажечь пламя горелки. Нужно проверить, открыт ли клапан газа, появляется ли искра между электродами розжига и осмотреть кабель системы розжига. Также может выйти из строя подчиненная электронная плата.
Электронная плата котла Beretta City
a03
Ошибка а03 (03) возникает, когда срабатывает термостат дымовых газов. Надо осмотреть систему удаления дыма и подачи воздуха, а также работоспособность вентилятора.
a04
Ошибка a04 (04) показывает, что разомкнулось реле клапана розжига, сработал предельный термостат. Искать неисправности следует в подчиненной электронной плате.
a07
Ошибка a07 (07) срабатывает, когда реле безопасности не разомкнуто. В этом случае необходимо проверить подчиненную электронную плату.
Правила эксплуатации и своевременного технического обслуживания
Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.
Советы и рекомендации по обслуживанию котлов Навьен:
Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения
Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.

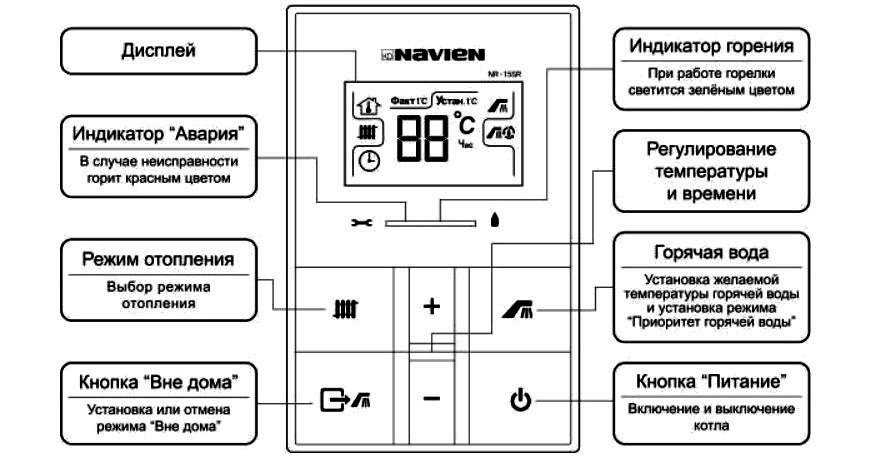

Смена режима производится в меню на ПУ.
Алгоритм установки режима работы котлоагрегата через сервисное меню:
- Открывают вентили на приборах отопления.
- Устанавливают нужное значение на отопительном термостате в комнате.
- Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
- Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
- При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
- Возвращаются в сервисное меню с использованием «Mode».
- Осуществляют контроль пламени в топочной камере и ростом температур.
При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.
Подавляют цикличность 2-мя вариантами:
- Убавляют факел горелочного устройства.
- Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.
Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.
Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.
Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.
Основные причины неполадок котлов Навьен
Сбои можно классифицировать в трех вероятных областях:
- Контур теплоносителя;
- розжиг, когда не функционирует пьезоподжиг;
- газовая сеть, когда нет доступа газа на горелку.
Прежде, чем планировать посещение сервисного центра, потребителю рекомендуется выполнить включение системы диагностики, попробовать самостоятельно проанализировать возможные источники сбоя и оценить стоимость ремонта. Например, сбой сигнала по уровню пламени в пьезозапальнике, скорее всего вызван неисправностью датчика ионизации.
Также аналогичный сбой может быть из-за нулевого давления газа в системе, когда ошибочно закрыт подающий вентиль, а также при неисправности заземляющего контура. В качестве алгоритма исправления вышеуказанного сбоя рекомендуют начать с осмотра датчика по факелу, он должен находиться в чистом состоянии, без отложений и грязи.
Если состояние не отвечает норме, его очищают и повторно проверяют работоспособность методом пуска котла. Также контролируют состояние газового крана и заземления. Практика доказывает, что многие ошибки устраняются пользователями с помощью нехитрых манипуляций без вызова представителя сервиса и расходов на ремонт.
Важно! Перед тем, как устранять поломки, первое, что надо делать — самостоятельно изучить все коды сбоев, а второе — сопоставить найденную ошибку с паспортной классификацией производителя
Характеристики котлов «Оазис»
Котел «Оазис» – газовый, но при этом он не сможет работать на сжиженном газе. Все модели рассчитаны только на природный газ — перестройка на сжиженный не предусмотрена и невозможна. Ввиду этого котел может использоваться только для зданий, подключенных к системе газоснабжения.
Применительно к «среднестатистическому» строению, котел «Оазис» различных модификаций способен обогреть площади (м 2):
- NZR 13 – до 100;
- NZR 16 – до 120;
- NZR 20 – до 160 – 180;
- NZR 24 – до 200 – 220.
Объем мембранного (расширительного) бака газового «Оазиса» – 6 л. Это нужно учесть, если котел выбирается для частного дома. Возможно, придется ставить дополнительный бак (при большом объеме теплоносителя).
Все газовые котлы «Оазис» – двухконтурные, поэтому кроме обогрева обеспечивают и горячее водоснабжение. В зависимости от настройки автоматики температура воды может быть от 36 до 60 0 С. Производительность контура ГВС — 10 л/мин (у модели NZR 24 – 12 л/мин) — вполне достаточна для удовлетворения всех бытовых нужд семьи из 5 — 7 человек.
Ошибки с маркировкой «D»
Технически данные коды не являются существенной ошибкой, негативно влияющей на работоспособность котла.
Они указывают на следующее:
- D1 – задержка перед следующим включением котла. Код часто возникает при принудительной перезагрузке оборудования.
- D2 – время ожидания следующего цикла нагрева воды.
- D3 – время ожидания перед очередным розжигом, когда есть необходимость котел зажечь заново, если с первого раза не получилось.
- D4 – принудительная пауза между пусками (около 5 минут).
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Коды возникают и исчезают самостоятельно. Работу котла можно продолжить, когда на дисплее эти значения отсутствуют.
Все коды ошибок и их расшифровка
Рассмотрим стандартные коды ошибок газовых котлов Immergas:
| Код | Расшифровка |
| 01 | Отсутствует розжиг |
| 02 | Термостат дал команду на блокировку розжига |
| 03 | Неполадки датчика дымоудаления |
| 05 | Отказ температурного датчика ОВ |
| 06 | Отказ температурного датчика ГВС |
| 08 | Не работает кнопка разблокировки |
| 09 | Запущена функция настройки |
| 10 | Понижено давление теплоносителя |
| 11 | Внутренняя блокировка |
| 12 | Перегрев котла |
| 15 | Сбой электроники котла |
| 16 | Отказ вентилятора, плохой контакт |
| 20 | Система обнаруживает пламя на выключенной горелке |
| 27 | Сбой циркуляции ОВ |
| 31 | Неполадки платы управления |
| 37 | Критически низкое напряжение питания |
Коды ошибок и их расшифровка
Рассмотрим основные коды ошибок (картинки) котлов Beretta:
| Код | Расшифровка |
| А01 | Остановка котла из-за отсутствия пламени на горелке |
| А02 | Котел блокирован по сигналу термостата (перегрев) |
| А03 | Превышение допустимого давления дымовых газов |
| А04 | Низкое давление теплоносителя в отопительном контуре |
| А05 | Отказ датчика температуры ГВС |
| А06 | Отказ датчика температуры отопительного контура |
| А07 | Не происходит размыкание термореле |
| А11 | Паразитное пламя (регистрируется пламя на выключенной горелке) |
| А24 | Отказ вентилятора |
| ADJ | Требуется настройка верхнего и нижнего пределов мощности котла |
| Е33 | Неправильное присоединение фазы и нейтрали электропитания |
| Е35 | Отказ реле давления |
| Е37 | Ложное пламя, проблемы с дымоходом |
| Е38 | Короткое замыкание датчика дыма |
| Е39 | Обрыв контактов датчика дыма |
| Е40 | Нестабильное напряжение питания |
| Е42 | Короткое замыкание датчика давления прямой линии отопительного контура |
| Е43-44 | Размыкание контактов или КЗ датчика давления на обратной линии отопительного контура |
| Е46 | Перегрев теплоносителя |
| Е48 | Вентилятор идет вразнос |
ОБРАТИТЕ ВНИМАНИЕ! Ошибки типа «А» требуют перезапуск котла, а ошибки группы «Е» исчезают после устранения причины без необходимости перезапуска
Наиболее часто возникающие коды ошибок котла Иммергаз
Иногда автоматика может выдавать системные ошибки. Необходимо перезагрузить систему. Если код на дисплее появился повторно, приступают к ремонту. Следует помнить, что ремонт важных узлов собственными силами приводит к ликвидации гарантии на оборудование от производителя. Если действия владельца котла будут признаны неправомерными, виновник понесет наказание согласно законодательству.
Код 01 – ошибка пламени
Оповещение появляется после трехкратного сбоя запуска зажигания. Обычно сбой возникает после долгого простоя, когда нет розжига. Необходимо снять блокировку и перезапустить котел с помощью кнопки Reset. Если аппарат заработал, а пламя желтое, возможно, на горелке скопилась гарь либо в дымоходе накопилась сажа.
Код 03 – неисправность терморегулятора
Возникает при плохом контакте датчика терморегулятора или сигнализатора дымоудаления. Следует проверить качество подключения. Если оповещение выпало вновь, произвести замену детали.
Код ошибки 10 – ошибка давления в центральных отопительных контурах
Ошибка 10 высветилась, потому что в трубопроводе упало давление. Необходимо проверить утечки и заполнить магистраль до нужного показания. Если проблема осталась, необходимо слить часть теплоносителя и заполнить систему повторно. Иногда ошибку выбивает неисправный манометр.
Код 11 – ошибка контакта датчика давления
Когда котел выдает 11 ошибку, нужно проверить работоспособность вентилятора и чистоту вентиляционных каналов. При постоянном обмерзании выхода вентиляционного канала понадобится дополнительное утепление, иначе ошибка 11 появится достаточно быстро.
Можно на трубу дополнительно установить обогревательный кабель, который включать по мере надобности. Иногда причиной скопления влаги в трубе является недостаточный уклон канала.
Другие виды ошибок
Код 15 говорит о неправильной конфигурации отопительного оборудования. Ошибка устраняется только мастером из сервисного центра.
Ошибка Е04 выпадает в ситуациях, когда автоматика не смогла распознать поломку. Обычно такое оповещение появляется во время серьезных дефектов, поэтому не рекомендуется повторно запускать котел. Мастер из сервиса проверит все узлы, чтобы найти причину сбоя.
Ошибка 06 – вышел из строя датчик неисправности выход/вход на трубопроводе горячей воды. Необходима замена сенсора.
Код 08 оповещает о неисправности кнопки, которая разблокирует работу оборудования. Проблема решается заменой данной клавиши.
Ошибка 09 предупреждает, что активированы настройки режима отопления. Оповещение исчезает после отмены данной опции.
Поломка 31 появляется после ремонта газового оборудования, если установлена плата, не соответствующая модификации аппарата. Иногда оповещение возникает из-за неправильного ввода наименования модификации после сборки котла. Если после перезапуска ошибка не исчезла, нужно заменить плату.
