Электропроводка на кухне: расположение розеток на кухне

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

  • Достаточный уровень сопротивления;
  • Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
  • Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
  • Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

  1. Соединение проводов на скрутке не допускается.
  2. Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
  3. Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
  4. Подключение к электрощиту должно проходить через отдельный автомат.

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

Шаг 3. Затем духовка вставляется на место и надежно фиксируется винтами (которые прилагаются в комплекте) шуруповертом или крестовой отверткой.

Шаг 4. Осталось только помыть все внутренние поверхности духового шкафа, затем прокалить его при максимальной температуре (150 – 250 С) 30 минут и после остывания протереть влажной тряпкой. Духовка готова к использованию!

УЗО — надо или нет?

УЗО расшифровывается как устройство защитного заземления. Специалисты настоятельно советуют устанавливать его на линии. Автомат не даст проводке перегреваться, защитит от токов короткого замыкания.

При отсутствии заземления и двухжильной проводки наличие УЗО обязательно. Если будет нарушена изоляция или случится пробой, человек может получить роковой удар током. При скачке напряжения техника перестанет работать.

Если вдруг в изоляции случится пробой на землю либо человек случайно прикоснется к фазе, устройство отключит электрическое питание. С УЗО намного безопаснее пользоваться духовым шкафом и электроплитой. Подобрать автомат легко. Его номинал должен быть на один шаг выше номинала защитного автомата. К примеру, при установке автомата на 32А, устройство защитного заземления должно быть на 40А, на 25А – УЗО берут на 32А.

Еще один параметр – это ток отсечки. Для линии с подключенным одним аппаратом берут 10 мА. Лучший выход – это поставить класс В, хотя сгодится класс А. УЗО класса АС стоят меньше, однако не в состоянии обеспечить необходимую безопасность. Использовать его не рекомендуется.

Отсюда можно сделать вывод, что правильное и надежное подключение возможно только при использовании:

  • проводов с большим сечением;
  • автомата защиты;
  • УЗО.

Такая установка обеспечивает безопасную и продолжительную работу кухонной техники.

Некоторые советы и рекомендации

Если в своем доме, как правило, проблемы с заземлением нет, то в старых постройках с этим всегда возникают трудности. В квартире организовать заземление не составит труда, достаточно протянуть на площадку дополнительную жилу провода и подсоединить её к металлическому элементу.

Расположение розеток для подключения электрического духового шкафа

Ветка, которая будет источником электроэнергии для устройства, должна отличаться высокой пропускной способностью. Устанавливается дополнительный автоматический выключатель, мощность которого рассчитывается исходя из уровня электропотребления духовки. Если есть и варочная панель, то в таком случае мощность рассчитывается исходя из общего уровня потребления электричества.

Внимание! Электродуховка является мощным потребителем электроэнергии, подключать ее необходимо цельным проводом без присутствия скруток. Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью

Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью.

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Порядок установки газовой духовки

Во время монтажа важно не путать действия местами, пользоваться хорошими материалами и не игнорировать инструкцию. А после убедиться в герметичности соединения

При самостоятельной установки встраиваемого духового шкафа пользуются тройником для газовой трубы, к которой уже подведена варочная поверхность.

Также читайте: Как починить духовку своими руками: профилактика неисправностей

Но так делать нельзя! Можно получить штраф. Шкаф и панель должны быть подключены раздельно, каждый со своей трубой.

При этом разводку трубы могут делать только специалисты службы.

Для подключения к общей магистрали используют гибкий шланг или трубку из металла. Шланг должен быть без повреждений и не длиннее, чем 1,5 м. Также во время монтажа следите за тем, что шланг висел свободно.

Установка газового духового шкафа по шагам:

  • Проверьте все ли детали есть, а также нет ли на них повреждений.
  • Один конец шланга подведите к газопроводу. Используйте диэлектрическую вставку.
  • Другой конец шланга подключите к технике с помощью гайки. Для герметичности соединения используйте прокладку с солидолом.
  • Проверьте герметичность мыльным раствором. Нанесите его на место стыка, откройте газ и посмотрите, нет ли пузырьков. Если их нет – вы сделали всё правильно.
  • Если у духовки электрический поджиг, то нужно подключить её к сети. При этом линия для этого должна быть самостоятельная.
  • После зафиксируйте прибор в нише за счёт крепежа.
  • И проверьте работу его работу, включите по инструкции.

Также читайте: Простые домашние рецепты по очистке духовки: способы удаления грязи со стекла

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

  1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
  2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
  3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
  4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
  5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
  6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

​Алгоритм подключения варочной панели и духового шкафа

Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

Общий порядок действий в такой ситуации следующий:

Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её

Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

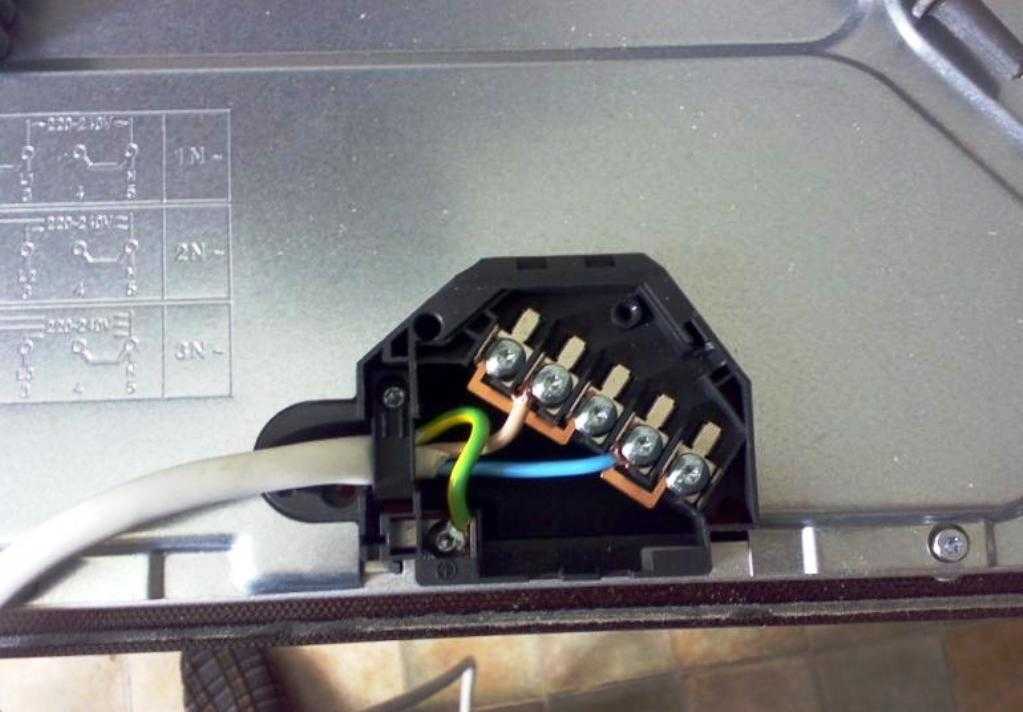

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Особенности подключения

Современные электрические устройства выпускаются в большом ассортименте и наделены разными функциями. Подсоединение к источнику питания осуществляют по принципиальной схеме, которая позволяет подключать плиту в сеть 220 В или 380 В. Обеспечивается нужное питание для конкретной сети установкой специальных перемычек. Распределительная коробка на задней стенке изделия имеет изображение такой схемы. Помогает выполнить грамотное подключение цвет изоляции жил. Провод с изоляцией в черном или коричневом цвете подключается на контакт фазы, синего – на контакт ноль, желто-зеленого – на контакт земля. По международному обозначению возле таких клемм стоят соответственно буквы L, N и перевернутое обозначение буквы Т. После надежного подсоединения провода или кабеля к устанавливаемому изделию остается только подключить его к электрическому щитку. Теперь, с помощью тестера, необходимо проверить правильность подключения. Работа считается законченной и изделие можно эксплуатировать, если производитель для подключения электроплиты укомплектовал ее розеткой. А если ее там нет, то необходимо приобрести евровилку с тремя штырьками на 25 ÷32 А и провод ПВС 3 х 2,5 в количестве не менее 2 м и выполнить необходимое соединительное устройство. Проверка правильности подключения тестером выполняется на отсутствие к. з. (короткого замыкания) между каждым проводом кабеля и на вилке при отсутствии контакта между землей и фазой, при этом все переключатели на изделии должны находиться в не рабочем состоянии. Такую же проверку проводят при разных режимах работы переключателей. Показания сопротивления от 4 до 10 Ом считаются нормальными при установленном режиме 100 Ом.

В любом случае, колодка для подключения питающего провода или кабеля содержит шесть контактных зажимов и обязательно в эксплуатационных документах или на самой плите имеется принципиальная схема, с помощью которой можно, разобравшись, выполнить подключение кабеля духового шкафа, электрической плиты или варочной панели самостоятельно при наличии необходимого инструмента и контрольно-измерительного прибора (тестера).

Как выполняется подключение электроплиты подробно показано в этом видео:

Для защиты провода или кабеля в квартирном или домовом щитке устанавливается дифференциальный автомат или автоматический выключатель с характеристикой С и УЗО.

Является ли самостоятельная установка плиты нарушением?

Несмотря на то что сама по себе замена одного прибора на другой (равнозначный по количеству конфорок) не является нарушением, настоятельно рекомендуется до начала его эксплуатации вызвать представителя газовой службы для контроля правильности монтажа, внесения необходимых изменений в документы и регистрации прибора.

Также, несмотря на кажущуюся простоту, первичная установка газовых модификаций плит в новостройках своими руками категорически запрещена и проводится сертифицированными специалистами, поэтому вопрос о том, разрешается ли это сделать самому, не возникает.

Схемы подключений

Перед выполнением самостоятельного монтажа стоит ознакомиться с существующими схемами.

  • Однофазное подключение (220-230 В) представляет самую распространённую схему, которая используется в многоэтажках. Клеммы соединяются с помощью медных перемычек. Болты в соединениях должны затягиваться туго, чтобы при эксплуатации не обгорели провода.
  • Достаточно редко, но ещё встречается двухфазное подключение. При таком варианте сила тока составляет 380 В. Обе фазы соединяются с использованием перемычек.
  • Трёхфазная схема также подключается к сети 380 В. Чаще такой вид используется в частных домовладениях. Провод питания в данном случае состоит из четырёх или пяти жил. Соединения выполняются аналогичным способом однофазному варианту.

Подключение к электросети мощной духовки

При подключении духового шкафа мощностью выше 3000 Вт используются следующие материалы:

  • трехжильный медный кабель ВВГнГ-Ls 3*6 мм2;
  • дифавтомат 32А;
  • розетка и вилка на 32А;
  • провод ПВС 3*6 (если в заводском комплекте нет соединительного провода).

Тут обязательно прокладывают отдельную линию от электрического щитка до места установки техники. Подключение к электросети выполняется через мощную розетку на 32 А.

Этапы подсоединения соединительного провода к духовому шкафу:

  • откручивают защитную панель;
  • проводят провод ПВС 3*6 к контактам (как правило, для этого есть отверстие);
  • снимают с жил изоляцию;
  • опрессовывают наконечники НВШ;
  • заводят под клемму с буквой «L» фазную жилу – коричневого либо серого цвета;
  • затягивают на клемме с буквой «N» нулевую жилу – синего цвета;
  • устанавливают под винт клеммы со знаком заземления жилу заземления – зелено-желтого цвета.

Когда на клеммах отсутствует маркировка либо ее тяжело различить, надо изучить технический паспорт и инструкцию к духовому шкафу. Там есть наглядный рисунок с обозначением подсоединения проводов.

Следующий шаг – это фиксация хомута и установка на место защитной крышки контактов. Затем проверяют работоспособность прибора, подключив его к розетке. Только после этого вставляют в подготовленную нишу.

Когда при первом подключении сразу перегорает лампа подсветки, а остальные узлы исправны – ТЭН, вентилятор, паниковать не стоит. Вероятно, из-за разницы температур (после перемещения из улицы в помещение) в технике образовался конденсат. Из-за этого и перегорела лампочка. Либо ее растрясли при транспортировке. В духовых шкафах используют термостойкие лампы, поэтому заменять на простые их нельзя. При нагреве они лопнут. Температуру эксплуатации проверяют на упаковке и цоколе.

Схема подключения духового шкафа

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Однофазное самостоятельное подсоединение

В обычной городской квартире подсоединение делают к сети 220V. Фазу подводят к первым трем клеммам, которые соединяют перемычками. К следующим двум подсоединяют нейтраль. К последней – заземление.


Стандартное подключение к однофазной сети

С помощью представленной информации несложно выяснить, каким кабелем подключить новую электроплиту и выполнить монтажные операции без ошибок. Кроме базовых правил, обязательно следует учитывать особенности конкретных моделей техники, горючесть строительных конструкций. При модернизации старых строений оформляют разрешение в местном отделении энергонадзора с подготовкой профессионального проекта.

Крепление варочной поверхности

Перед монтажом варочной поверхности она должна быть подсоединена к сильфонному шлангу, напоминаю, что подсоединение газового шланга должен сделать специалист.

На край внутренней части варочной поверхности наклеить герметик на самоклеющейся основе, который идёт в комплекте с варочной поверхностью, герметик аналогичен герметику для монтажа мойки.

Рис. 9. Соединение газового шланга с газовой поверхностью

Дополнительно на край варочной мы нанесли санитарный силикон, чтобы обеспечить надёжную герметизацию, излишки силикона после монтажа удаляем ветошью.

Рис. 10-11. Герметик для варочной поверхности

Для крепления варочной поверхности есть специальные скобы, которые идут в комплекте с варочной поверхностью. Крюком скоба цепляется за узкие пазы в на внутренней части корпуса варочной поверхности, через паз в самой скобе саморезами прихватываем скобы к боковым стенкам корпуса для духовки.

Рис. 12. Скобы для крепления варочной поверхности

Рис. 13. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

Рис. 14. Варочная поверхность и электрическая духовка установлены

Так пришлось поступить, потому что мойка у нас рядом с варочной и брызги могли попадать на ручки управления, влево двигаться особо не мог, там котёл.

Как показала дальнейшая эксплуатация, проблем при таком расположении не возникло. Но, если у Вас варочная находится на достаточном удалении от мойки, то монтаж производите штатно.

Рис. 15. Расположение газового шланга при не штатном расположении варочной поверхности

Особенности духовых шкафов

Конечно ни одна рачительная хозяйка не может обойтись без духового шкафа. Именно его использование позволяет приготовить в домашних условиях деликатесные блюда, кондитерские изделия, и другие элементы меню, которые не предназначены для каждодневного приготовления. Сегодня рынок предлагает достаточно большое количество этой бытовой кухонной техники, отличающейся своим конструктивным устройством, принципом работы, функционалом, вместимостью и другими особенностями. Поэтому прежде чем остановить взгляд на конкретной модели, и спешить подстраивать под нее кухонную мебель необходимо внимательно изучить все особенности этих приборов.

По способу монтажа духовые шкафы (духовки) делятся на:

  • Независимые, которые модно установить в мебельную нишу и легко перемещать с одного места на другое;
  • Встраиваемые, которые устанавливаются в мебельных нишах на постоянной основе и их демонтаж производится только при замене мебельных изделий или выходе шкафа из строя.

По способу нагрева духовки подразделяются на:

  • газовые, подключение которых должны производить специалисты соответствующих организаций;
  • электрические, которые вполне можно смонтировать самостоятельно.

Помимо простоты монтажа электродуховки имеют и другое преимущество по сравнению с электрическими газовыми шкафами:

  • нагрев газового устройства осуществляется благодаря сжиганию газа, поступающего через форсунки – горелки в нижнюю (донную) часть рабочей камеры, что создает неравномерность обогрева всего ее объема;
  • электродуховки имеют нагревательные элементы, расположенные снизу, сверху и с боков камеры, что обеспечивает более равномерный нагрев, а, следовательно, и повышает качество приготовленных блюд.

https://youtube.com/watch?v=XsbDcPlRmes

https://youtube.com/watch?v=W9dtucRX0Oc

Особенности монтажа вилки для плиты

Самым неприятным моментом в монтаже вилки и розетки для плиты можно назвать сложность невозможности соединить несколько проводов. Ну или это вызовет определенные сложности, которые заключаются в том, что в таких вилках-розетках очень мало место и в том, что соединять приходится, как правило, мягкий и жесткий провод или медный и алюминиевый провод. Кстати, специально поместил большую фотографию. Если вы её увеличите, то увидите два красных кружка, где показаны повреждения жилы при неправильной зачистке провода. Собственно, на фотографии показано, как соединять и медный с алюминиевым и жёсткий с мягким провода — делать это надо через шайбу и затягивать нужно как следует. А в этом случае остаётся только надеяться на хорошее качество винтов и гаек. Именно по этой причине я сторонник ответвительных зажимов.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

  • Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
  • Если дом не старше 2001 года, то жилы будут медные;
  • Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Какую выбрать тумбу

Некоторые владельцы квартир с гордостью демонстрируют своим гостям тумбу, в которую установлен духовой шкаф, а сверху смонтирована варочная панель. Конечно подобный мебельный предмет выглядит довольно современно. Однако при этом нарушается основной принцип разделенного приготовления пищи. По своей функциональности эта тумба, представляет собой классическую газовую или электрическую плиту, оформленную в более современном дизайне.

Впрочем, вкусы и потребности у каждого квартировладельца сугубо индивидуальны. При подключении тумбы с панелью и электродуховкой следует предусмотреть наличие электропроводки, рассчитанной на суммарную мощность, потребляемую обоими кухонными устройствами.

Заключение по теме

Выбирать кабель ВВГ надо по мощности потребителя и силе проходящему по нему току. Так для освещения подойдет и кабель ВВГ 2×1,5, для розеток ВВГ 3X2,5 (с заземлением). Для некоторых бытовых приборов лучше провести отдельную линию. К примеру, до кондиционера ВВГ 3×2,5 или 4X2,5.

Пятижильный кабель 5×6 или 5×10 лучше всего подводить к дому. Любые мощности оба варианта выдержат. Единственный момент – это прокладка кабеля, она может быть воздушной или подземной. Поэтому для воздушной прокладки лучше всего использовать кабель ВВГ 5×6, для подземной 5×10. Кстати, как показывает практика 5×6 хватает вполне для небольшого загородного дома.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Тема ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
