Как и чем правильно вязать арматуру для фундамента

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

• электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
• отрезок шланга или готовая рукоятка от другого инструмента;
• точильный станок;
• тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

Ручной

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Выбор вязальной проволоки

Обвязочная проволока для скрепления между собой элементов арматуры выпускается по ГОСТ 3282-74 под общим названием «Проволока стальная низкоуглеродистая». Стандарт регулирует все её технические характеристики, включая точность параметров, механические свойства, тип, размер, цвет и прочее.

Бывает оцинкованная и без цинкового покрытия, тёмного цвета или светлая. Цвет зависит от условий отжига, снимающего с проволоки излишние напряжения в металле. Чёрная получается после простого отжига в условиях взаимодействия с кислородом воздуха на открытом пламени и появления на поверхности металла слоя оксидов и окалины. Светлая отжигается в среде инертных газов и не имеет на поверхности оксидной плёнки.

Диаметр выпускаемой по ГОСТ 3282-74 проволоки может быть от 0,16 до 10 мм без цинкового покрытия и от 0,2 до 6 мм – с покрытием.

Существует прямая зависимость диаметра проволоки для связывания арматуры с диаметром самой арматуры. Так, для прутков арматуры с диаметром не более 10 мм применяют обвязочный материал с диаметром не менее 0,8 мм. Самые же ходовые размеры сечений – от 0,8 до 1,2 мм. В многоэтажном строительстве и при возведении объёмных инженерных нежилых сооружений используют обвязочную проволоку с сечением от 1,4 до 2 мм.

Длина отрезков, которые готовят заранее, распиливая бухту обвязочной проволоки «болгаркой» — около 40 см. при сгибе вдвое получается двойной хомутик с петлёй на одной конце и двумя свободными кончиками на другом. Такая длина является самой комфортной для большинства видов и способов скрепления элементов арматурного каркаса между собой.

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1

. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2

. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Шаг 3

. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. При вынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволокиШаг 4

. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволокиШаг 5

. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Шаг 6

. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючкаШаг 7

. Приварите нижнюю упорную шайбу ручки

Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки

Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл. Упорная гайка

Упорная гайка

Приваривание гайкиШаг 8

. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9

. Проверьте работоспособности крючка.

Готовый крючок Если обнаружились проблемы, то их надо исправить.

1. Изделие плохо поворачивается вокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

• угловые;
• двухрядные;
• двойные;
• крестовые;
• мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

• Образование одной петли внахлест с соблюдением длины наложения прутьев.
• Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Арматурную проволоку предварительно нарезают на куски – длиной до 30 см. В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм. Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры. В петлю продевают крючок. Инструментом захватывают концы проволочных стержней. Совершают вращательные движения для надежного крепления проволоки

Получается 2–3 оборота

Осторожно дотягивают узел, чтобы не разорвать. Вязальный крючок вытягивают

Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

• Отрезок армостержня сгибают пополам.
• Отступают треть расстояния от петли, повторно сгибают.
• Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
• Крючок вставляют в петлю, зацепляют наконечники, натягивают.
• Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Арматура, требования к ней и расчет

Под фундамент здания обычно берут металлические прутья, класс А III и выше.

Сечения:

• холоднотянутый прут – не меньше трех миллиметров;
• горячекатаный – не менее шести миллиметров.

Сталь должна относиться к классу 15 или выше. Обязательна обработка составами, препятствующими возникновению коррозии.

Возможно применение и арматуры из композитных материалов. Она проще в монтаже, более упругая, более жесткая и не такая пластичная. Преимуществом композита является неподверженность коррозирующим процессам, этот материал хорошо выдерживает вертикальную нагрузку и не образует мостиков холода.

Диаметр прутков и как рассчитать их количество?

Основа арматурного каркаса: вертикальные элементы – ребристые прутки с диаметром 1-1,2 см.

Горизонтальные связующие элементы изготавливаются из монтажной арматуры с сечением в 6-8 мм.

Они необходимы для соединения вертикальных в общую конструкцию.

Верхние концы вертикальных прутьев должны выступать из бетонной смеси на высоту в десять-двадцать сантиметров от уровня заливки. Они требуются для привязки ростверка.

Объем требующихся для процедуры прутьев определяют так: общее значение диаметра их в бетонном основании не должно превышать 0,25 процентов от диаметра столба-основания. Рекомендуемый вариант соотношения диаметров 1 к 25.

Визуально расчет выглядит так:

Бетонная смесь должна обходить арматурный каркас слоем не менее двадцати пяти миллиметров, что позволит защитить металл от коррозии.

Для столбов подойдет и пространственный каркас, в котором прутки между собой соединены вязальной проволокой. Положение фиксируется до начала бетонирования.

Чтобы получить каркас для столба в 20 см диаметром при  глубине закладки фундамента в два метра, требуется четыре вертикальных прута. Сечение не менее 10 мм, лучше двенадцать. Шаг для перевязки 50 см, а значит, потребуется четыре места горизонтальных соединений.

Принцип расчета выглядит так:

1. количество ребристых прутьев (длина) рассчитывается с учетом припуска в 200 мм, который необходим для проведения привязки ростверка. Получается, что на один столб надо (2+0,2)*4=8,8 метров прутка сечением 10-12 мм;
2. для выполнения горизонтальных соединений количество гладкой арматуры рассчитывается перемножением 0,2*4*4=3,2 метра прутка диаметром 6-8 мм;
3. чтобы посчитать объем проволоки для вязки каркаса, останется выполнить такое действие 0,3*4*4=4,8 метра.

Получив количество материала, требующегося на один столб, остается только перемножить это на общее число столбов.

Виды арматуры для связывания

До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.

Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.

Связывание металлической арматуры

Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.

Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.

Связывание композитной арматуры

Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.

Связывание стеклопластиковой арматуры

Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.

Как правильно вязать арматуру для фундамента?

Прочность фундамента влияет на надёжность удерживаемой конструкции. Прочность достигается за счёт качественного бетона и армирования основы. Для этого используется стальная проволока требуемого сечения, соединяемая в металлический каркас. Сегодня мы научимся вязать арматуру для фундамента, рассмотрим, что для этого требуется. Также читайте: «Какая арматура нужна для фундамента».

Способы вязки арматуры

Сначала определим, какую проволоку лучше использовать для вязки армирующего каркаса. Оптимальное сечение 1,2-1,4 мм. Более тонкий вариант непрочен, а проволока с большим сечением сложна в использовании.

Различают три способа, которыми можно сформировать каркас фундамента – сваривание, соединение на проволоку и фиксация пластиковыми хомутами. При кажущейся простоте, оперативности, сварка не самое лучшее решение. Связано это с потребностью привлечения стороннего специалиста, услуги которого придётся оплачивать и с тем, что прочность арматуры и каркаса на её основе при сваривании снижается, что может иметь негативные последствия.

Всё более популярным вариантом соединения арматуры становится фиксация пластиковыми хомутами. Процедура не нуждается в подготовке и наличия специализированного оборудования. Всё что нужно – затянуть хомуты в тех местах, где пересекаются прутья арматуры. Сам пластик характеризуется прочностными параметрами, стоек к коррозионным проявлениям, выдерживает значительную нагрузку.

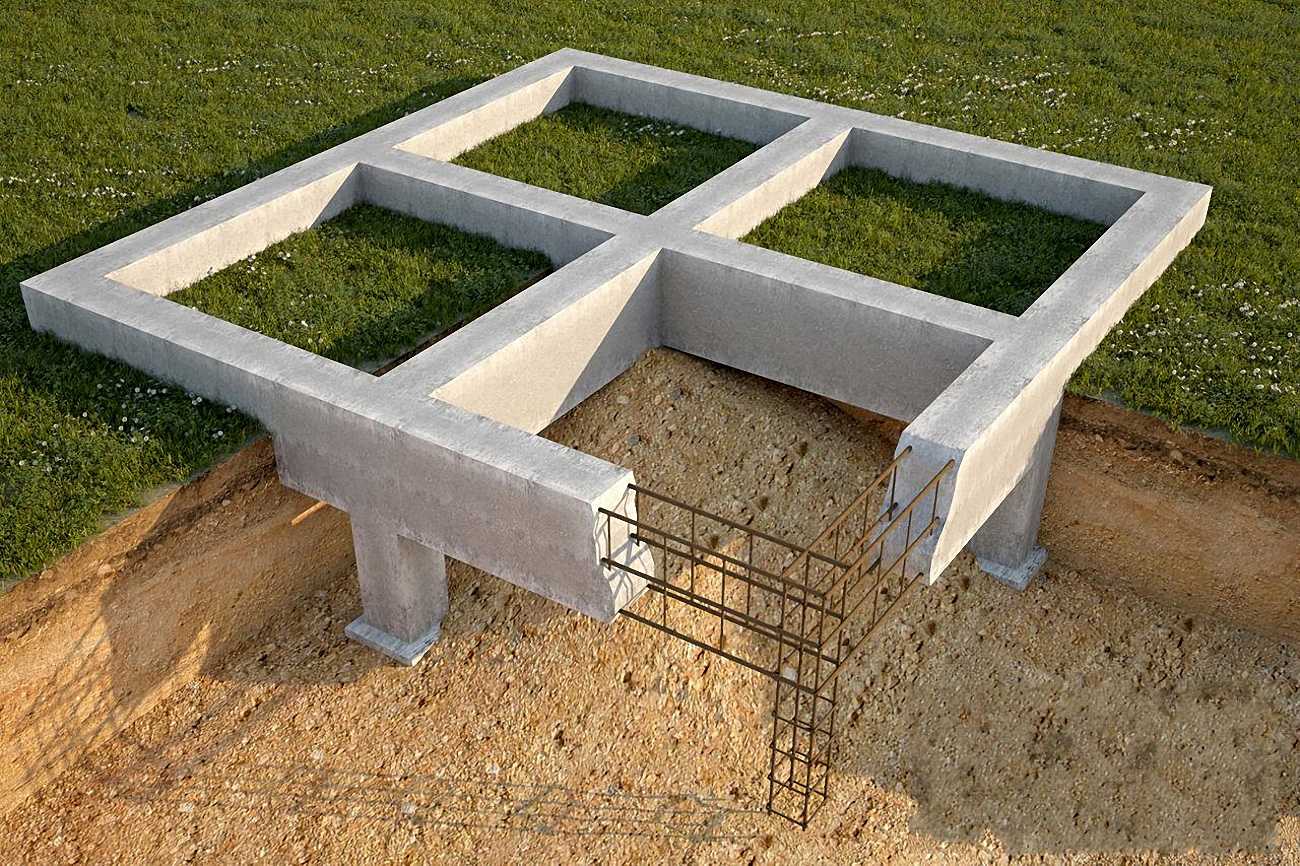

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Хорошая реклама

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Важные правила вязки арматуры и основные СНиП

Перед тем, как вы начнете расшивать арматурой или проволокой ваш будущий фундамент, нужно примерно расчитать нагрузку на него, чтобы определиться, прут какого сечения понадобится. Точно знать не нужно, так как всегда берут с запасом. К примеру, при постройке временной металлоконструкции с весом стен до 400 кг/1 м2, можно использовать арматуру диаметром 8 миллиметров. При постройке гаража из шлакоблока со стенами до 3 метров в высоту используют прут с сечением 12 миллиметров. Если же вы строите двухэтажный коттедж, то расшивать уже придется более серьезным металлом – диаметр 14-18 миллиметров.

Конечно, можно отдать этот проект для расчетов опытным специалистам, которые позволят сэкономить и подберут минимально допустимое значение, но если несколько тысяч рублей не играют большой роли – возьмите с запасом. Часто возникает желание достроить этаж с мансардой или сделать многоуровневую тяжелую крышу – основание должно быть обязательно готово к такому «повороту событий». Существует несколько СНиП, которые регулируют изготовление данной конструкции. Рассмотрим их подробнее.

1. СНиП 7.3.4 гласит, что минимальное расстояние между двумя вертикальными стержнями должно быть не меньше, чем сечение самого усиления, а лучше в 2-3 раза больше. Максимальное значение не указывается, так как оно выбирается уже персонально для каждого проекта, зависит от способа кладки, наличия уплотнителя, марки цемента, качества заполнителя и других факторов.
2. СНиП 7.3.6. Расстояние между двумя параллельными продольными стержнями должно быть не более 40 сантиметров. Чем больше нагрузка на основание, тем меньше будет это расстояние. Минимальное расстояние для ленточного фундамента – 10 сантиметров при диаметре арматуры в 14 мм.
3. СНиП 7.3.7 регулирует шаг поперечной арматуры. Следует принимать значение не более половины рабочей высоты сечения, но, ни в коем случае, оно не должно превышать 30 сантиметров.

Придерживаясь этих СНиП, армирование у вас получится по «книжным нормам». Но существует несколько правил, которые были разработаны специально строителями для облегчения процесса установления фундамента. Эти рекомендации проверены временем и позволят существенно повысить физико-механические свойства вашего сооружения, а также немного сэкономить на приобретении материалов.

1. Нельзя сваривать между собой арматуру. Нагревание металла существенно ухудшает его свойства, а вот прочные соединения там вообще ни к чему – они держатся за счет бетона, а не металла, который вы будете наплавлять часами.
2. Арматура подвергается коррозии, поэтому нужно углубить ее со всех сторон в бетон, чтобы она служила десятки лет. По бокам металл должен «уйти» в бетон на 8 сантиметров как минимум, снизу на 10, сверху на 10.
3. Нельзя на углах делать перекрестные соединения, пруты не должны пересекаться перпендикулярно, лучше взять  и выгнуть металл необходимой формы, чтобы следующий стык был не ближе чем 100 сантиметров от угла. На них всегда попадает самая большая нагрузка, а соединение на коротком отрезке участка не даст нужную прочность.
4. Углы должны дополнительно усиливаться поперечинами и вертикалями. Очень часто в народе просто делают расшивку «крестиком», полагая, что масса будет опираться, почему то, именно на сам стержень. Но такая вязка арматуры для основания просто недопустима, ведь у вас получатся 2 отдельных блока, которые не будут иметь между собой никакой связи. Толку от этого действия ровно 0.0%. Нужны П-образные и Г-образные усиления на углах и на первых от них поперечинах.

Мы разобрали основные правила, как сделать качественное армирование фундамента, схема к которому располагается ниже. Теперь можно переходить к поэтапному возведению этой конструкции и разбирать все нюансы более подробно.

Расчет

Это не я

(5 7) х 2 = 24 м. Это внешний периметр фундамента.

24 7 (внутренняя стена) = 31 м. Получили общую длину фундамента в метрах.

31 х 5 (кол-во прутков в конструкции) = 155 м. Это общее кол-во арматуры.

Предполагаем, что продольные прутки арматуры в каркасе будут с одним соединением.

5 (кол-во прутьев в конструкции) х 5 (общее кол-во внешних и внутренних стен опирающихся на фундамент) = 25.

Значит, у нас будет 20 соединений, для которых понадобится 20 дополнительных метров. Учтём. 155 25 = 180 м. Всё. С горизонтальным прутком покончили.

Рассчитываем вертикальные поперечные перемычки. Берём, для примера, ø 6 мм, а шаг ячейки = 0,4 м.

Разделив длину фундамента (общую) на шаг ячейки, получим кол-во так называемых «колец».

31 м : 0,4 м = 77,5 (78). Всё. Сколько колец, нам известно.

Высчитываем общее кол-во: 78 х 1,3 = 101,4 (округляем до 102) м.

Каркас из арматуры

Классический пример:

Длинные сегменты каркаса арматуры получают наибольшие нагрузки. Исходя из характеристик почвы, для них обычно применяют ребристую арматуру от 10 до 14 мм в диаметре (больше различий по периметру будущего фундамента — больше сечение).

• Укладываемая вдоль траншеи арматура, должна иметь отступ от боковых стенок, дна и уровня верхней границы заливки бетона, в пределах 50 — 80 мм. Кстати, именно об этом, многие спрашивают.
• Например, для фундамента с шириной заливки 40 см, оптимальное расстояние между продольными прутками в одной горизонтальной плоскости — 30 см, а в вертикальной — от 10 до 30 см. Шаг зависит от характера грунта и предполагаемой нагрузки на основание.
• Для вертикальных и поперечных элементов, используют гладкий пруток ø 6-8 мм. Такого диаметра достаточно, поскольку на них приходится меньшая нагрузка.
• Шаг между вертикальными поперечными рёбрами, от 10 до 30 см (максимум, до 50 см).

Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.
