Лента для гриндера: виды и размеры, способы склейки

Как склеить ленту для гриндера.

Ленты обойдутся значительно дешевле, если покупать наждачную бумагу и склеивать ее в необходимую длину.

Существует два основных способа склейки с небольшими вариациями:

1) Склейка внахлест.

2) Склейка встык.

Склейка внахлест.
Склейка встык.

Явным достоинством склеивания внахлест является то, что лента очень хорошо склеивается и вероятность ее разрыва в месте склейки минимальная. А недостатком является то, что она в процессе работы “бьет” на месте стыка. Причем существует определенная закономерность, чем крупнее абразивное зерно, тем меньше чувствуется стык.

При склейке встык все получается, наоборот. Биение в месте склейки практически отсутствует, но качество соединения хуже и вероятность разрыва выше.

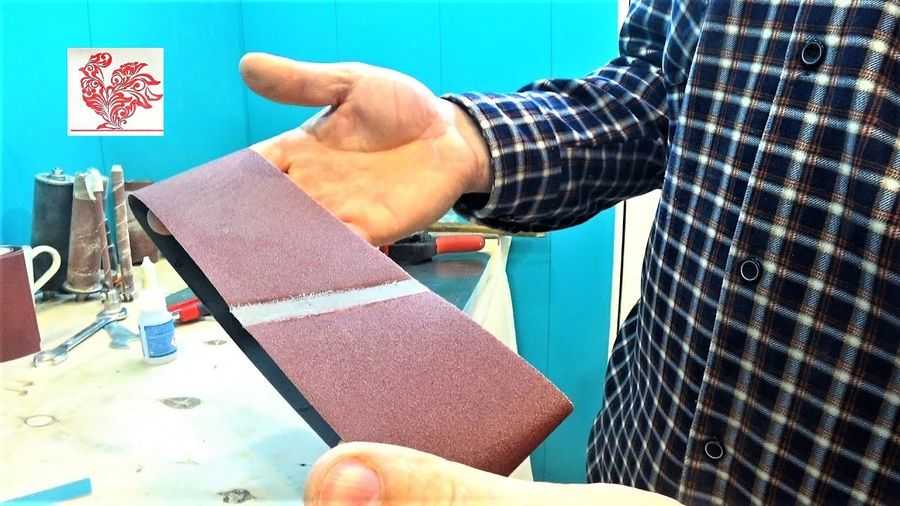

Склейка ленты внахлест.

Чтобы склеить таким способом, необходимо убрать абразив в месте склейки. Здесь есть два варианта. Можно убрать абразивное зерно только на одном конце или на двух концах ленты.

Если убрать, с одной стороны, то лента
получиться с цельным абразивным зерном на всей длине, но будет заметное биение
при работе.

Если убрать с двух сторон, то биение значительно снижается, можно сказать, что его практически не будет, но в месте склейки образуется участок без абразива. Это плохо тем, что в этом месте будет повышенный износ. Поэтому такой вид склейки применяет при обработке мягких материалов, например древесины.

Склеивание следует производить под углом. Такая склейка увеличивает длину склеенного шва, что повышает прочность места склейки и уменьшает вероятность задира края ленты. Угол может быть произвольным от 30 до 45 градусов.

Сначала необходимо распустить наждачную бумагу.

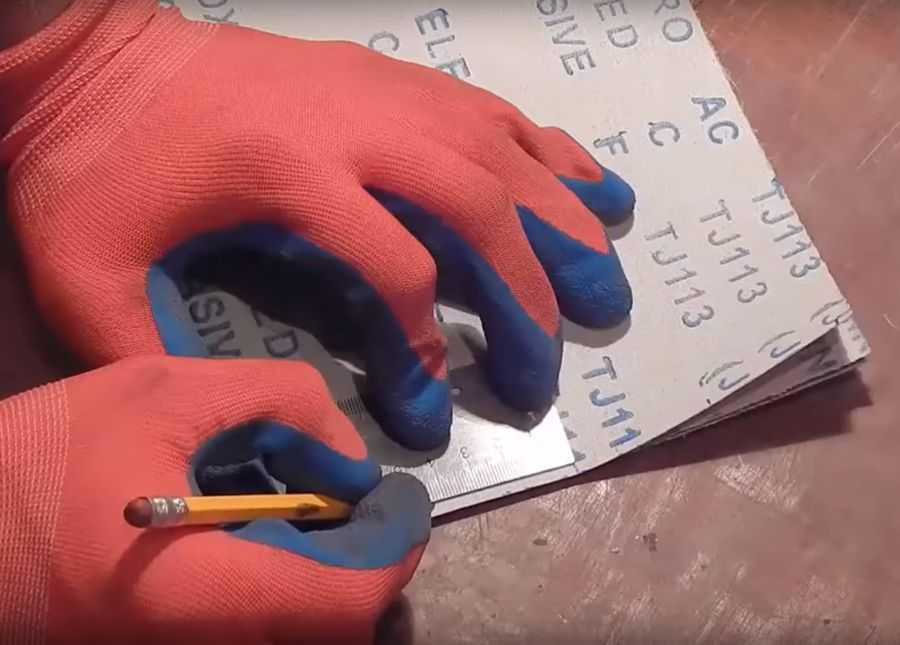

Размечаем абразивную бумагу.

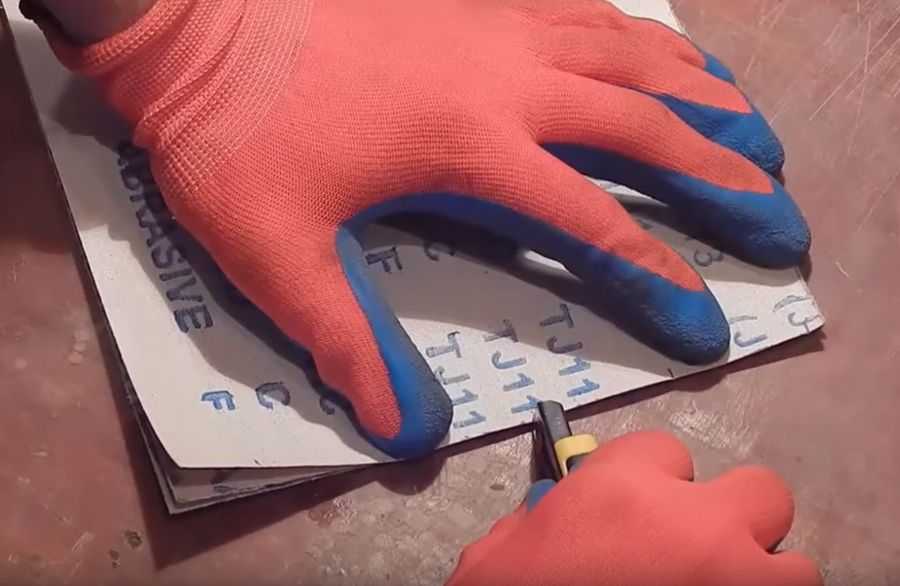

Делаем надрезы ножом по разметке.

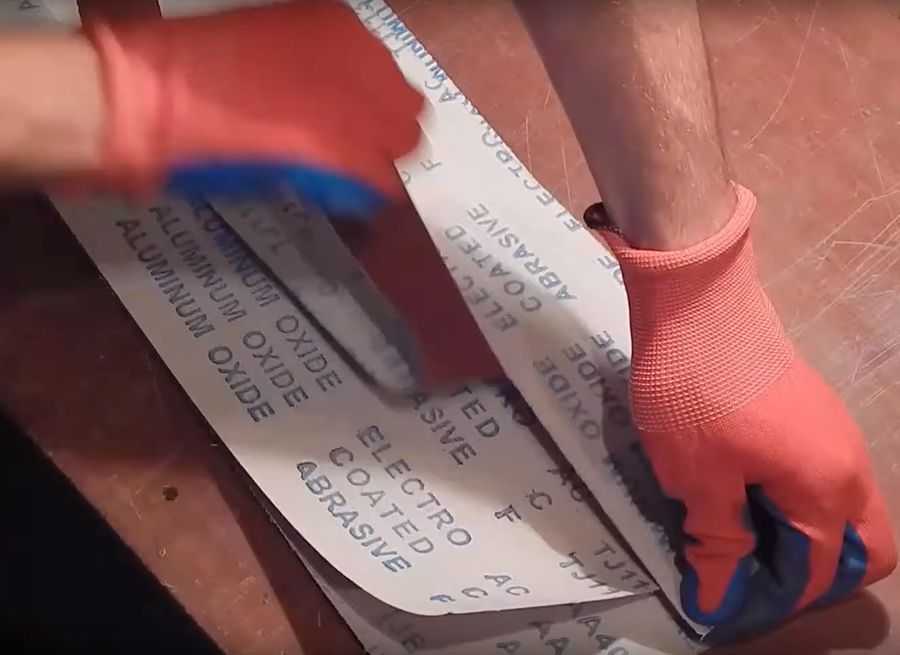

Рвем бумагу по ранее сделанным надрезам на ленты.

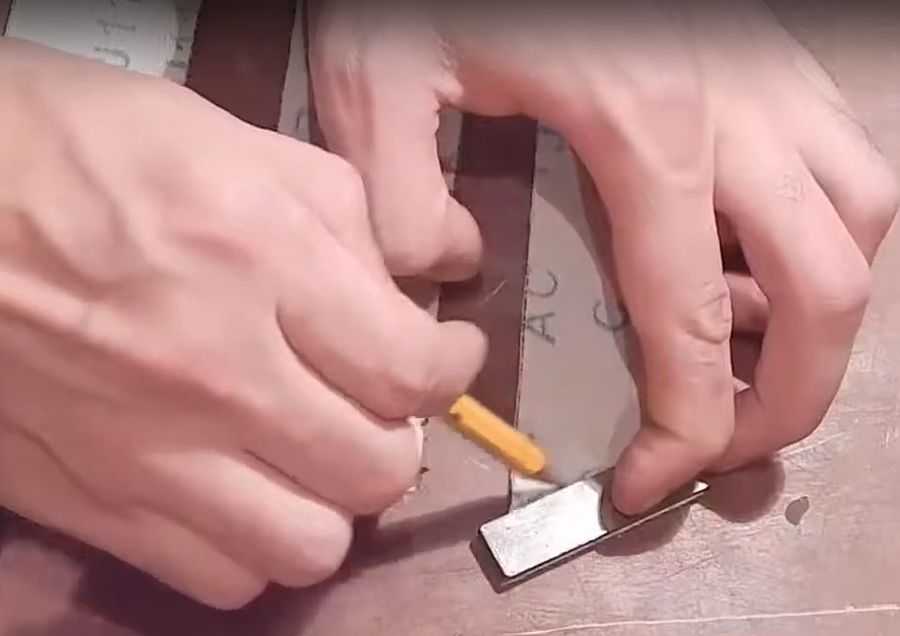

Размечаем по шаблону.

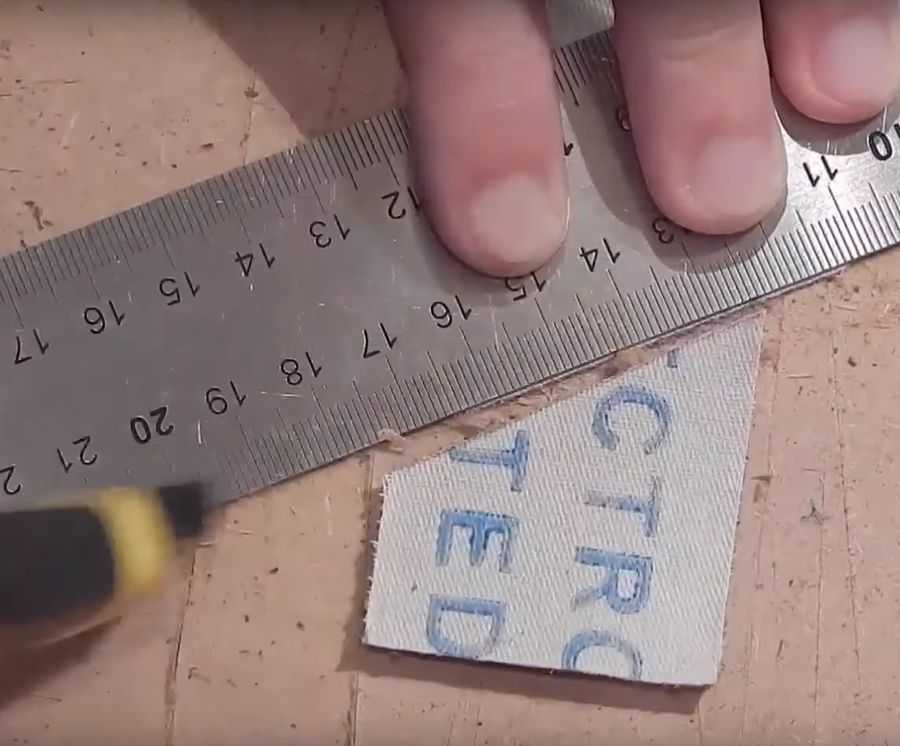

Отрезаем край под углом.

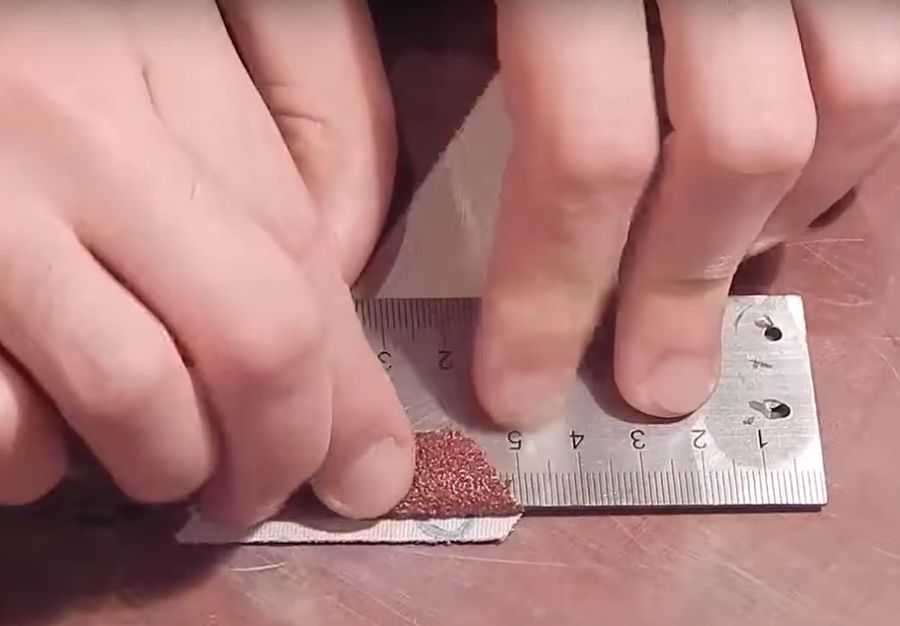

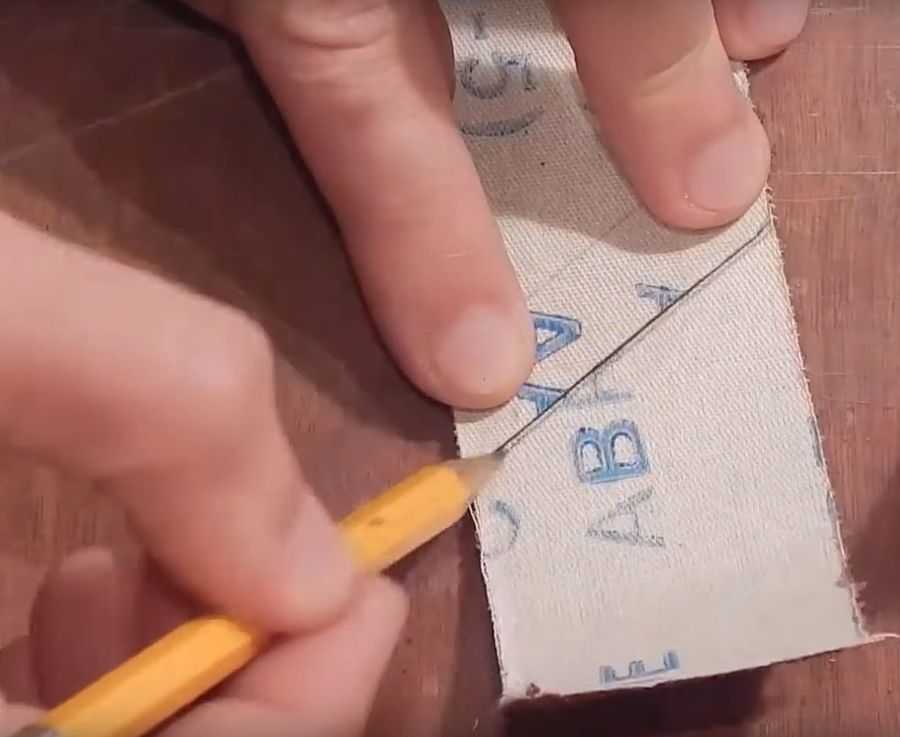

Размечаем место, где будем удалять абразив.
Сгибаем ленту по ранее сделанной разметке.

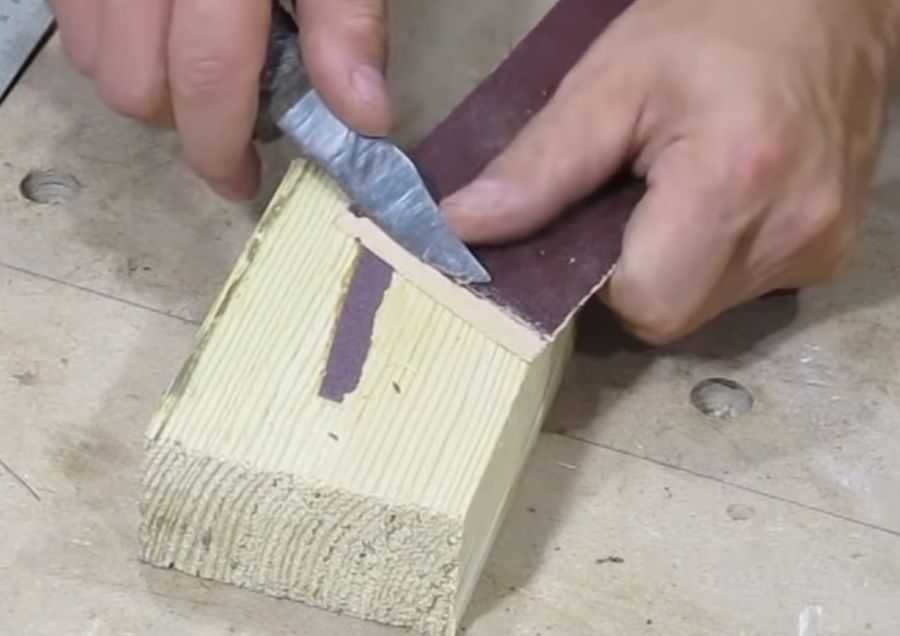

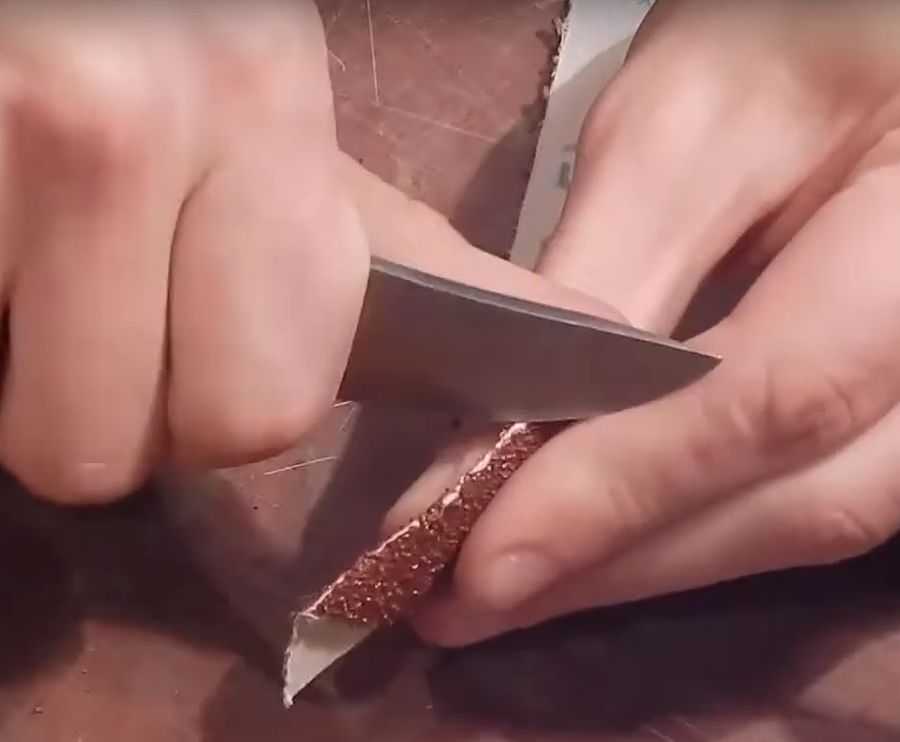

Соскабливаем часть абразива ножом со сгиба ленты.

Удалить абразивное зерно можно двумя способами.

Способ №1.

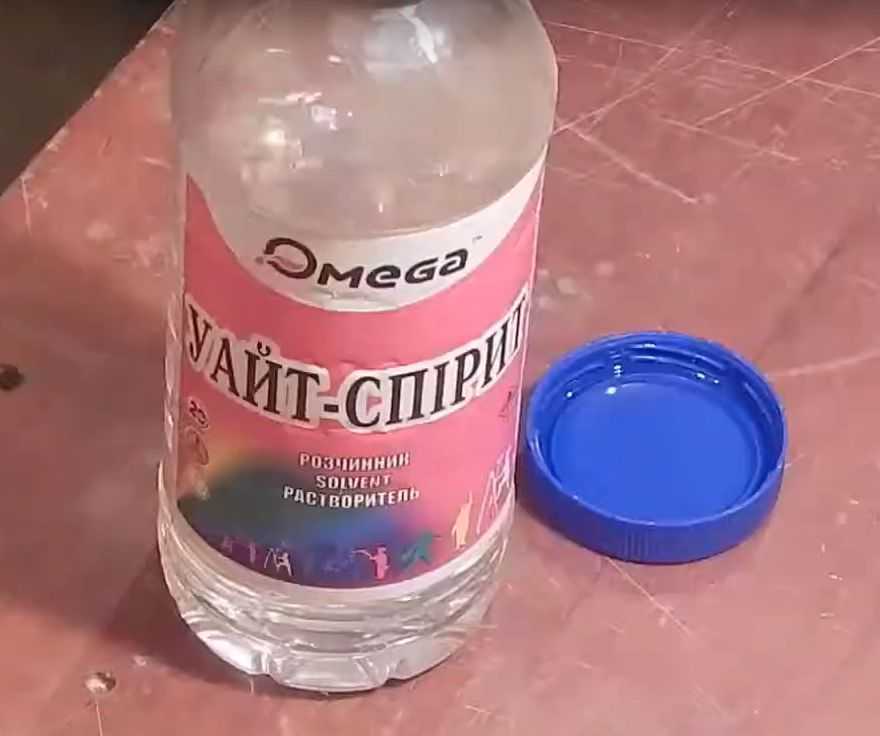

Растворитель.

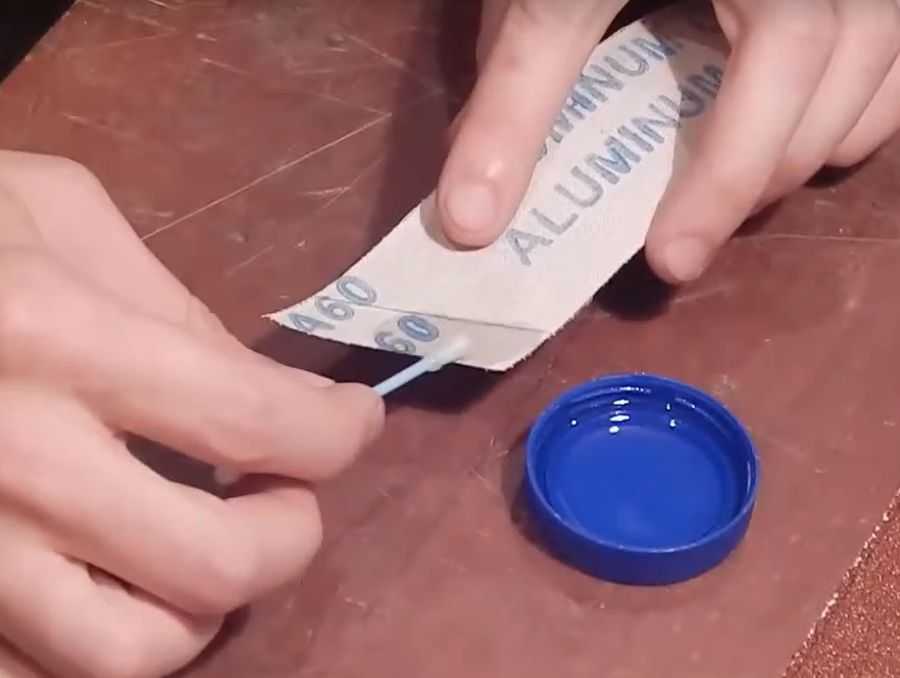

Наносим растворитель на обратную сторону ленты.

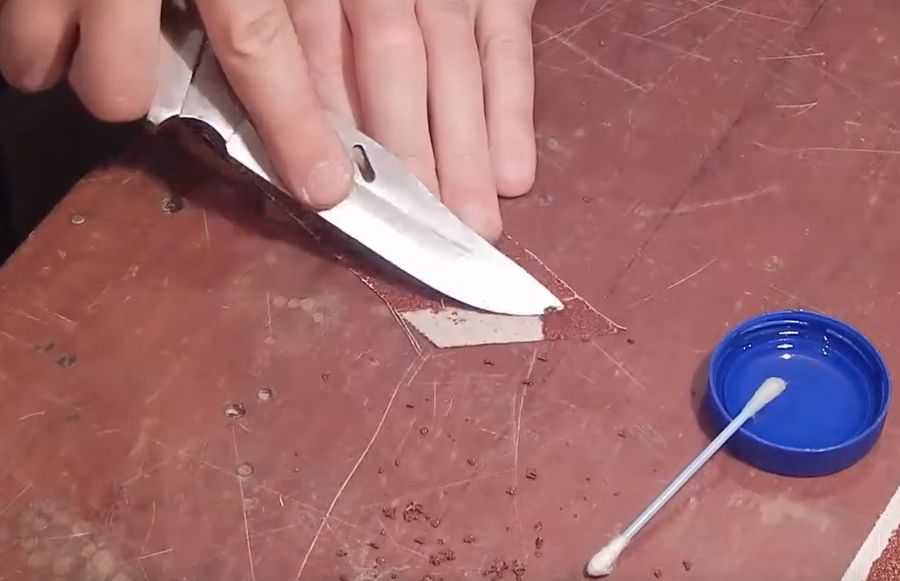

Удаляем абразивное зерно с помощью ножа.

Способ №2.

Промазываем клеем абразивное зерно.

Клей следует использовать столярный ПВА класса Д3. Например клей марки Kleiberit. Обычный ПВА клей не подойдет.

Приклеиваем шлифовальную ленту к деревянной доске и прогреваем место склейки утюгом.

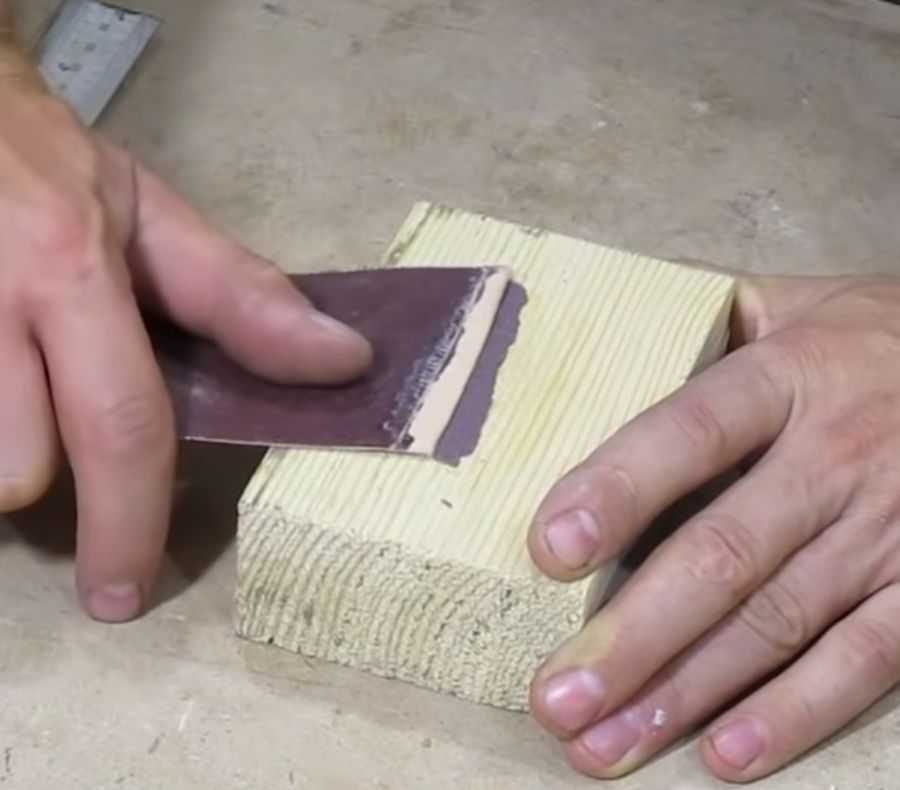

Отрываем её от доски. Абразивное зерно должно остаться приклеенным на доску.

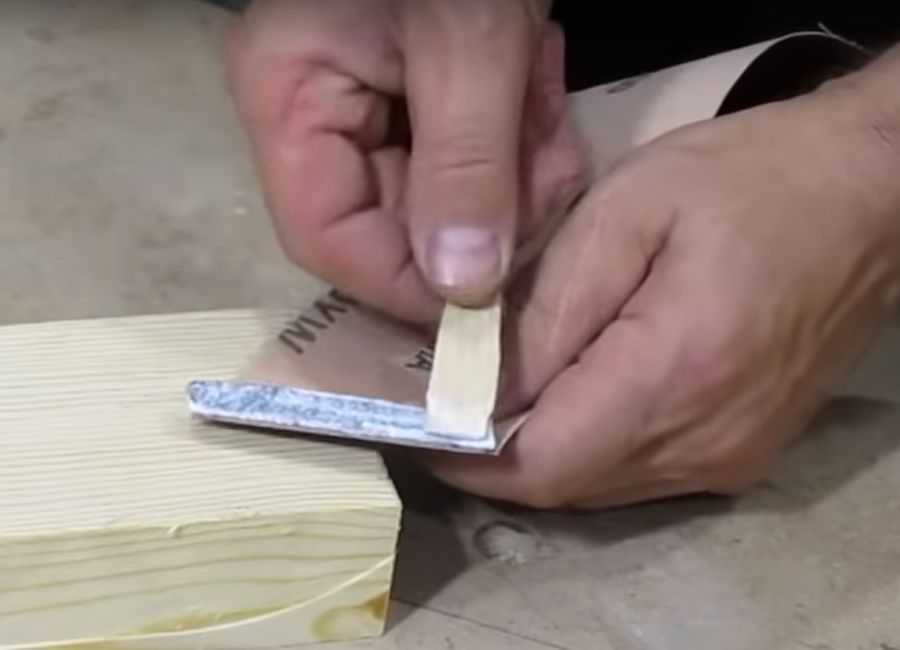

Удаляем ножом остатки абразива.

Для склеивания можно применить клей ПВА класса Д3, например клей марки Kleiberit, клей момент или обычный сапожный клей

Обращаю внимание, что обычный клей ПВА не подойдет

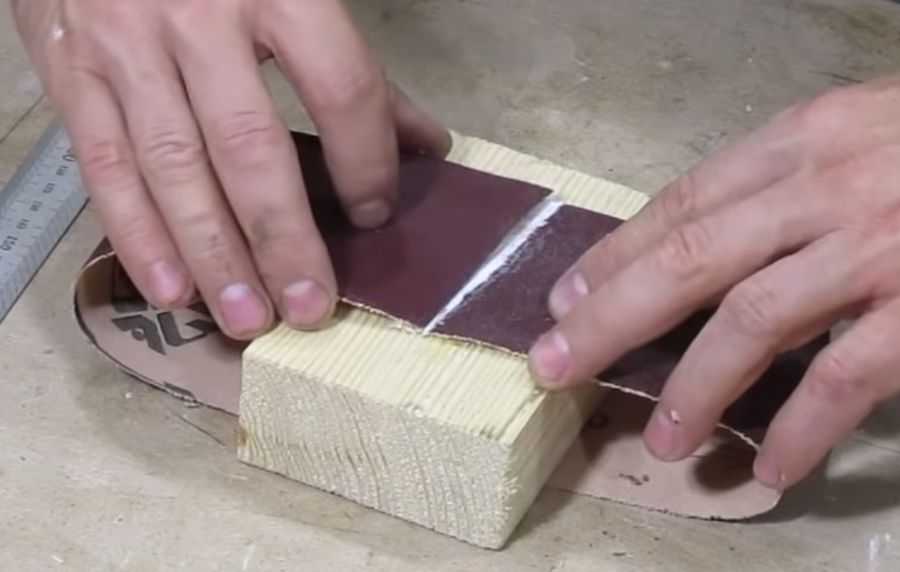

Склеиваем с помощью клея ПВА внахлест.

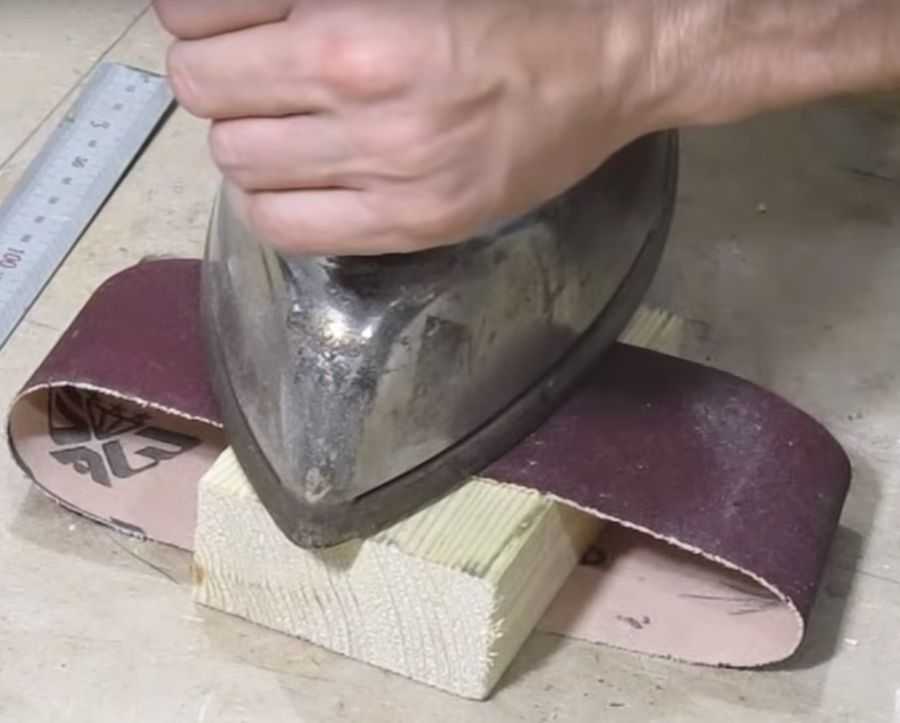

Чтобы ускорить высыхание клея ПВА, прогреваем утюгом место склейки.
Вариант склеивания внахлест с помощью клея «Момент».

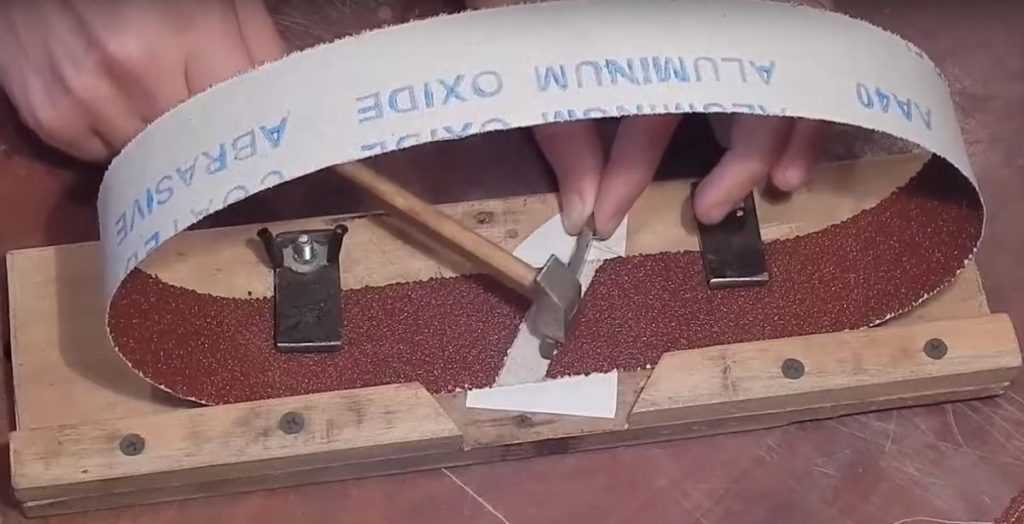

Шов, склеенный «Моментом», простукиваем молотком для увеличения прочности соединения.

Если склеивание производится с использование клея момента, то для повышения качества склеенного шва следует его простучать молотком.

Совет

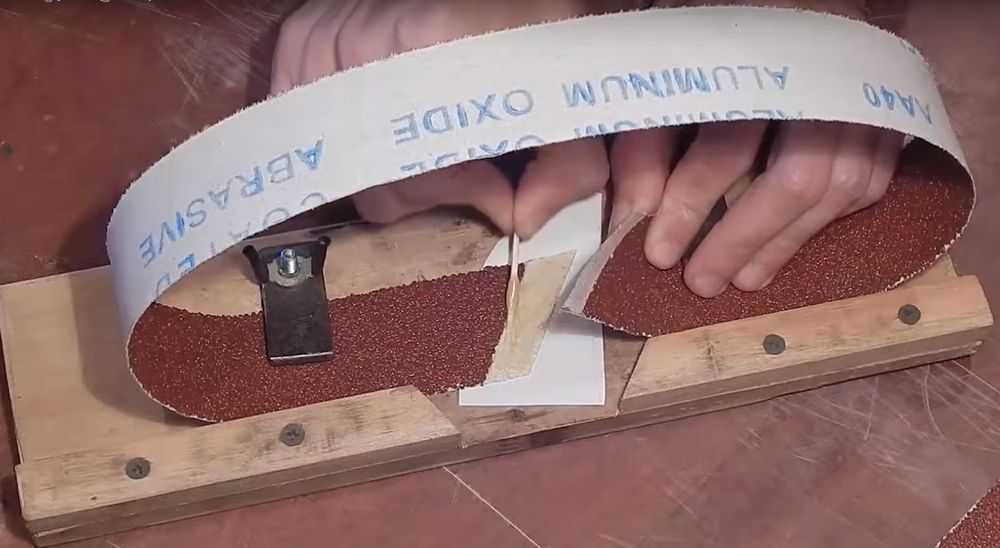

Чтобы все склеилось ровно желательно использовать шаблон для склейки как показано на фото выше.

Склейка ленты встык.

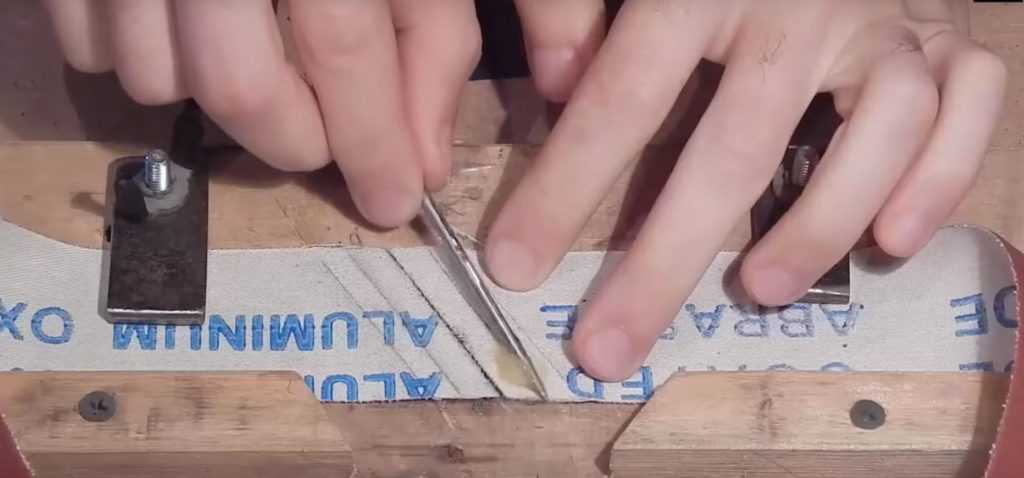

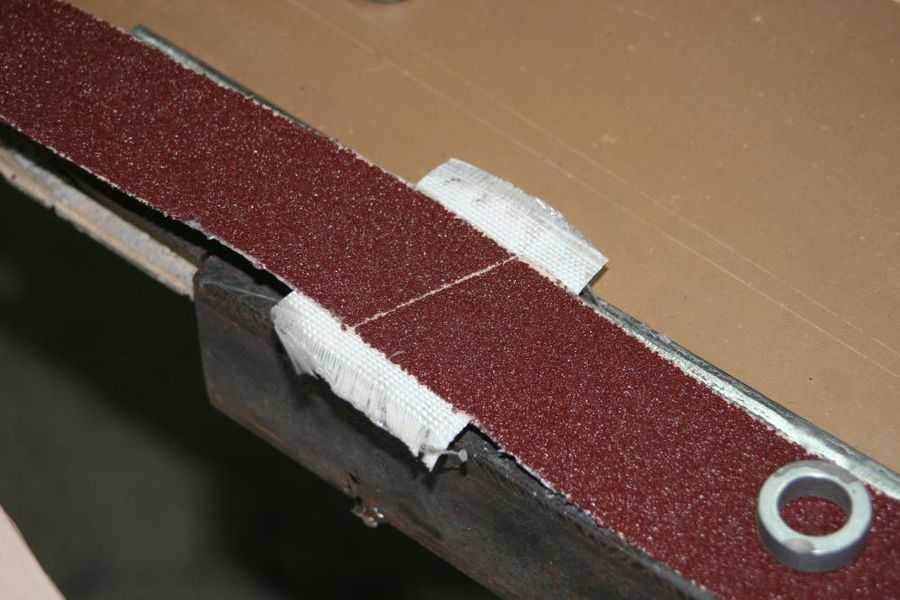

Чтобы склеить ленту встык, необходимо отрезать ее под углом, состыковать и склеить через дополнительную прокладку.

В качестве прокладки можно использовать ткань для печати шелкографии. Правильное ее название шелкотрафаретная ткань. Также можно использовать шелк, батист или ткань от старого зонта.

Подсказка
В продаже имеются специальная тесьма для склеивания. Найти её можно по запросу “тесьма для бесшовной склейки абразивных лент на гриндер”.

Важно понимать, что при таком способе склеивания ленты она будет держаться только на этой ткани. Поэтому для исключения травмирования во время её возможного разрыва, следует работать на гриндере в плотной одежде с рукавами и в защитных очках

Промазываем клеем «Момент» края.
Приклеиваем ткань.

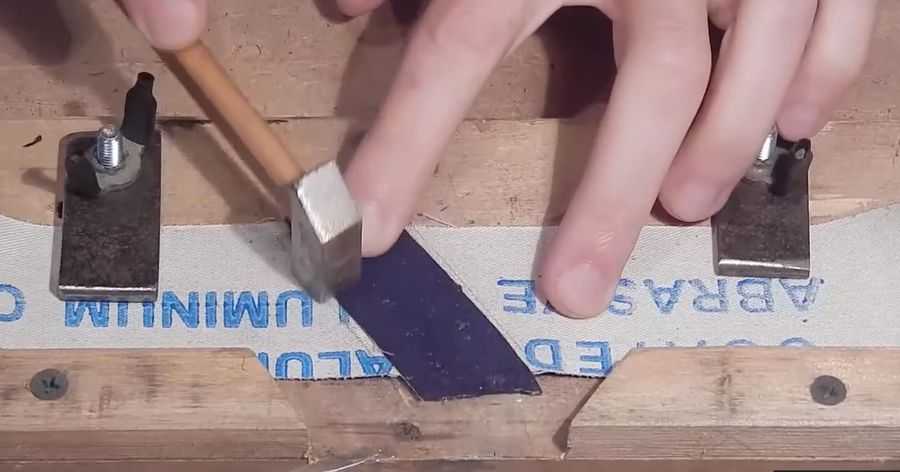

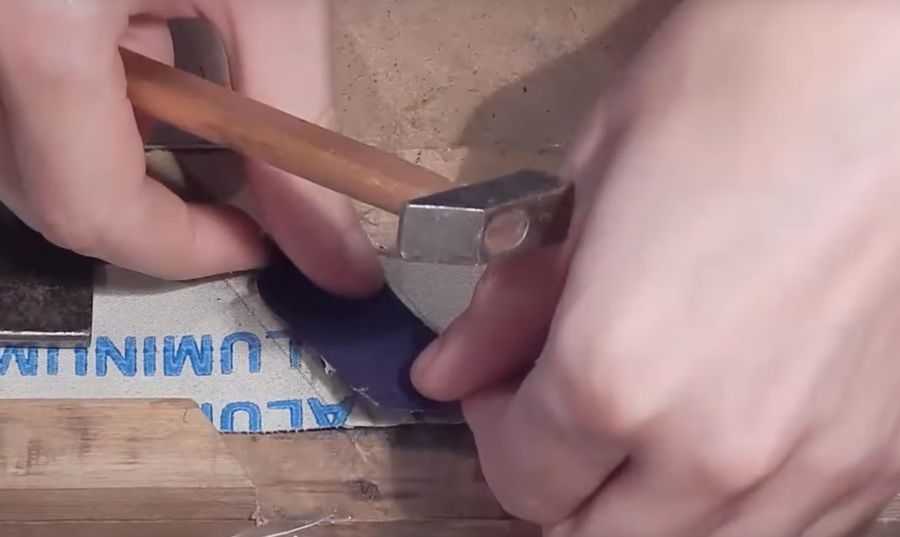

Простукиваем шов молотком.

При склеивании с помощью
клея момента следуют место стыка простучать молотком для улучшения качества
клееного шва.

Степени зернистости абразива

Зернистость бывает нескольких категорий. Группирование происходит по размеру зерен. Чем ниже цифра показателя зернистости, тем более грубой будет обработка материала.

Крупная зернистость

Особо крупное зерно P22–P36. Ленты с особо крупным зерном P22–P36 применяются для очень грубых видов работ и являются самым грубыми. Размеры зерен находятся в пределах от 1 000 до 500 мкм.

Крупное зерно Р40–Р60. Ленты с крупным зерном (Р40–Р60) используются для первоначальной обработки материала (чаще всего дерева). Поскольку размер гранул довольно крупный, забивается лента не так быстро, что позволяет выполнить значительный объем работы. Размеры зерен находятся в пределах от 500 до 250 мкм.

Зерно P70–P120 для первичной шлифовки. Ленты для первичной шлифовки (P70–P120) подходят практически для всех работ по зачистке поверхности, к примеру, лакокрасочного покрытия или же в случаях, когда необходимо сгладить деталь. Размеры зерен находятся в пределах 250–100 мкм.

Зерно P150–P220 для окончательной шлифовки. Ленты для окончательной шлифовки (P150–P220) применяются для финальной зачистки поверхности от краски или придания гладкости, также для шлифовки под покраску. Используются для мягких пород дерева. Размеры зерен находятся в пределах 100–63 мкм.

Мелкая зернистость

Зерно P240–P280 для окончательной шлифовки. Ленты для окончательной шлифовки (P240–P280) используются для финальной обработки дерева твёрдых пород, а также для его зачистки перед покрытием. Размеры зерен находятся в пределах 63–40 мкм.

Зерно P400–P600 для полировки финальных покрытий. Ленты для полировки финальных покрытий (P400–P600) предназначаются для сглаживания окрашенных поверхностей, создания необходимой гладкости, полировки между покрасками, шлифовки мокрым способом. Размеры зерен находятся в пределах 40–20 мкм.

Зерно P1000 для тонкой шлифовки. Ленты для тонкой шлифовки (P1000) используются для полировки металла, керамики, пластика и шлифовки мокрым способом. Размеры зерен находятся в пределах 20–14 мкм.

Зерно P1200–P2500 для деликатной шлифовки. Ленты для деликатной шлифовки (P1200–P2500) применяются для финальной полировки изделий, придания блеска поверхности. Размеры зерен находятся в пределах 14–3 мкм.

Как изготовить наждачную ленту?

Для многих инструментов нужна наждачная лента. Ее конечно можно купить, но не всегда есть нужный размер. Выход простой – изготовить самому.

Сначала нужно разрезать наждачную бумагу на отрезки нужной ширины. На концах срезы должны быть срезанными наискосок, это обычное правило при соединении различного вида лент. Ширина ленты должна быть одинаковой по всей полосе. Тогда ленту не будет бить и она будет долго эксплуатироваться.

Далее на стол положим доску, свернем в кольцо наждачную ленту и сведем концы внахлёст. Для предварительного соединения используем степлер. далее промазываем края ленты супер клеем и сверху накладываем тонкую шелковую ленточку. Желательно защитить пальцы вот суперклея. Клей очень ядовитый и липкий. Для полного схватывания достаточно 1 минуты. В завершение обрезаем края шелковый ленты. В другой публикации читайте о еще одном полезном приспособлении для работы с наждачкой.

Синтетическая заплатка

Соединение производится любой синтетической тканью. Например, шелковой. Стыковка ленты, как и приклеивание заплатки, происходит под углом 45 градусов, относительно движения. Этот вариант максимально приближен к заводскому исполнению.

Порядок действий:

• зафиксировать обе части наждачной бумаги на деревянной площадке абразивной частью вниз. (стыковка обязательно под углом);
• зачистить части, на которые ляжет шелковая заплатка;
• наклеить шелковую заплатку;
• плотно прижать струбциной, через деревянную доску;
• оставить на 10 – 12 часов;
• после склейки можно зачистить края заплатки для уменьшения шва.

Преимущества данного способа в том, что шелк тонкий материал. Помимо этого, в отличии от предыдущих вариантов, шов будет только на внутренней части ленты. Из недостатков – необходимость иметь под рукой шелковую ткань.

Процесс изготовления частей и сборки гриндера

Корпус изготавливаем из пяти частей, вырезанных из ДСП, и скрепляем мебельными винтами. Его габариты определяются конкретным двигателем, и мы их приводить не будем.

Агрегат создаем на основе коллекторного двигателя от стиралки-автомата с 14 тысячами об. / мин. Подключаем его к сети через регулятор напряжения для управления вращением.

Для правильного подключения находим по два провода от статора и щеток ротора. Соединяем вместе по одному проводу от статора и щеток якоря. Другую пару проводов подсоединяем к регулятору напряжения. До регулятора устанавливаем переключатель. На этом электрическое подключение завершается.

Упор для наждачной ленты выполняем из монтажного уголка, края которого закругляем для исключения зацепа замка ленты.

Прямоугольную поверхность подручника вырезаем из листового металла и приклеиваем к ДСП. Диаметр крепежных отверстий выполняем несколько больше, чем нужно для болтов. Это нужно для регулировки угла между упором и подручником.

Большую трубу выбираем с внутренним диаметром также равным 20 мм. Соединить трубы можно двумя способами: склеиванием или сплавлением.

Используем второй способ. Для этого достаточно при вращении ролика прижать к его торцу деревянный брусок.

В результате выделяемого тепла трубы сплавляются намертво.

Дополнительно во внутреннее отверстие двойной трубы вставляем трубочку, выгнутую из жести.

Всю эту конструкцию набиваем на шлицевой вал двигателя. Соединение получилось надежным при минимальном биении.

Если он окажется меньше, то его можно рассверлить дрелью с перьевым сверлом нужного диаметра.

Подшипники распираем стальной трубкой для снятия боковой нагрузки. На внутренний конец ролика насаживаем кольцо, вырезанное из муфты того же размера, которая будет служить упором.

ЧИТАТЬ ДАЛЕЕ: Беседка-качели садовые качели из профильных труб деревянные качели транформер на даче

Собираем на шпильке получившийся узел и прикручиваем, используя шайбы и гайки, к основе.

Не стоит спешить приступать к работе по созданию гриндера — это всегда успеется, а спешка будет плохим помощником. Для начала нужно подумать над списком необходимого инструмента и деталей. Мы приведем общий список, который может меняться по усмотрению каждого мастера:

• основной элемент будущей конструкции — двигатель от стиральной машины-автомат;
• пусковой конденсатор от мотора;
• обшивка и две пары ножек с машинки;
• фанера с влагоустойчивыми характеристиками;
• трубка с толстыми стенками с длиной около 5 см и внутренним диаметром порядка 14 мм;
• пара подшипников с одинаковым диаметром;
• герметик;
• лист толстого металла с сечением в пределах 8 мм;
• уголок с размерами 63х63 мм;
• две профильные трубы (40х40 и 30х30 мм);
• длинная гайка;
• полоса из стали с сечением около 10 мм;
• газовый амортизатор, используемый при сборке мебели;
• кнопка для включения/выключения;
• заглушки, болты, гайки, отвертки и прочие мелочи.

Когда все детали и инструмент находятся под рукой, можно переходить к созданию гриндера своими руками из высокооборотистого мотора от стиральной машины.

Как просто склеить наждачную ленту для гриндера

При частом использовании гриндера, мастерам приходится постоянно менять его главный расходный материал – абразивную ленту. В этом случае всегда есть два варианта: купить ее готовую или сделать самостоятельно.

Необходимые материалы и инструмент

Чтобы изготовить, склеить ленту своими руками, требуется приготовить:

• лист наждачной бумаги. Он должен быть длинным, для вырезания из него необходимой длины;
• тиски;
• линейка,
• простой карандаш,
• обычные ножницы,
• газовая горелка,
• плотный лист металла, на котором будет происходить процесс подготовки ленты и склеивание,
• две силиконовые палочки (от электрического пистолета),
• магнит.

Последовательность действий

Основными этапами такой работы являются:

1. Обрезание наждачной бумаги.
2. Установка листа металла в тиски.
3. Обрезка концов ленты.
4. Удаление абразива с ее уголка.
5. Завершающий этап – склеивание.

Рассмотрим каждый из них более подробно.

Обрезка

Лента режется любым инструментом, можно обычными ножницами. Перед началом подготовки нужно сделать на ней с помощью линейки и карандаша линию среза (требуется чтобы она была как можно ровнее).

Установка опоры в тиски

При всем процессе склеивания, будет удобно, если толстый кусок металла будет вставлен в тиски, на него нужно будет выкладывать уголки при подготовке и склеивании. Поэтому нужно его крепко закрепить в них.

Подготовка уголков ленты

Конец наждачной бумаги выкладывается на приготовленное место. Его нужно обрезать углом. На расстоянии 3-4см от края, карандашом проводится косая линия.

Второй конец просто обрезается под аналогичным углом.

Удаление абразива

На расстоянии от края приготовленного конца до приблизительно 4-х см, требуется удалить напыление от наждачной бумаги.

Нужно подготовить ленту с такой же толщиной, по длине около 10см.

Далее алгоритм действий следующий:

• газовой горелкой настраивается подача огня под металлическим «столиком»,
• он нагревается одновременно с листом бумаги расположенном на нем,
• когда все достаточно прогреется, горелка выключается,
• горячий уголок нужно хорошо промазать силиконовым уголком до начерченной линии,
• сверху плотно прикладывается кусочек наждачки, крепко закрепляется (можно положить какой-нибудь пресс.

Склеивание

Когда площадка для поклейки готова, ее можно скреплять со вторым концом.

Манипуляции при этом будут аналогичны с предыдущим этапом:

1. Площадка и материал нагреваются с помощью газовой горелки.
2. Горячий чистый участок промазывается силиконом.
3. Сверху с нахлестом накладывается второй конец.
4. На получившуюся окружность кладется груз, под которым место стыка будет высыхать.

Таким образом можно получить отличную самодельную ленту для своего шлифовального аппарата. Этот метод является самым быстрым, в отличии от других подобных, так как силикон сохнет гораздо быстрее чем клей применяемых в аналогичных способах. Достаточно лишь иметь инструмент и материал для этого.

Удаление абразива

Если не зачистить предварительно абразив на одном из краев шлифовальной ленты, то нормально склеить края полосы не получится.

Если вы зачистите абразив плохо, то на самой шлифовальной ленте будет выступать бугорок, и при интенсивной эксплуатации в этом месте она очень быстро порвется, да и биение будет приличное.

Зачистить абразив можно несколькими способами. Например, подойдет кусок пильного полотна для ножовки по металлу.

Однако, как показывает практика. намного быстрее это можно сделать на электроточиле (только обязательно надо работать в респираторе и защитных очках).

Давайте рассмотрим самые популярные способы удаления абразива на наждачке, которыми пользуются домашние мастера.

Способ с утюгом

На электроточиле (заточном станке) можно довольно быстро можно зачистить абразив на поверхности наждачки, но все-таки этот способ применим не во всех ситуациях — очень много пыли образуется.

И если в домашней мастерской или гараже не установлена вытяжка и нет возможности нормально проветрить помещение, то пользоваться им точно не стоит.

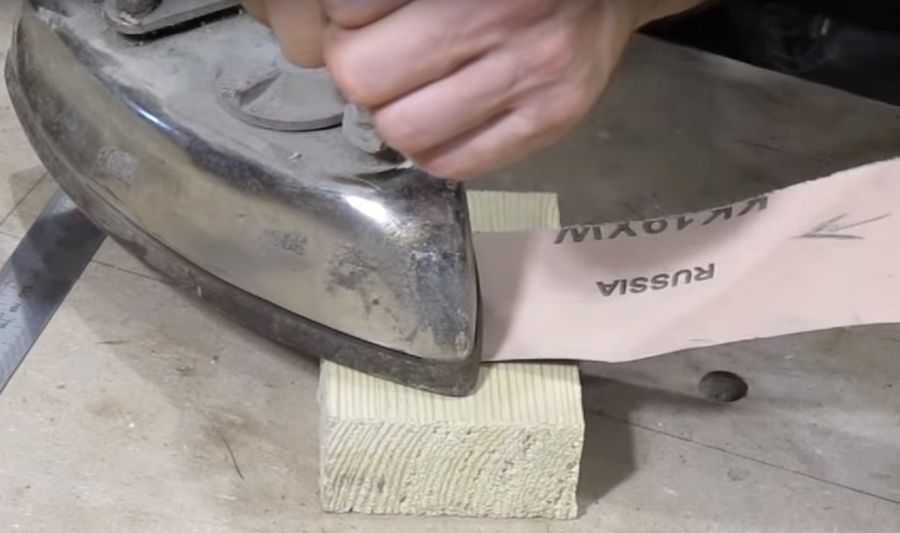

Как вариант, можно попробовать зачистить абразив с помощью обычного бытового утюга. То есть в данном случае будем нагревать наждачку, и уже потом соскабливать ножом.

Утюг необходимо будет расположить подошвой вверх. Для этого зажимаем его в нужном положении в слесарных тисках.

После того как утюг нагреется до нужной температуры, прикладываем к его поверхности наждачную бумагу, и постепенно зачищаем абразив с помощью ножа или куска пильного полотна по металлу.

Удаление абразива ацетоном

Чтобы легче было сдирать абразив вручную — например, с помощью обычного ножа, поверхность наждачки в месте сгиба необходимо обильно смочить ацетоном, и оставить примерно на 5-7 минут.

За это время ацетон впитается в наждачку, и удалить абразив будет намного легче. Проверено на практике.

Недостаток этого способа в том, что ацетон имеет очень резкий запах. В закрытом и плохо проветриваемом помещении ацетоном лучше не пользоваться — голова может разболеться.

Если надо склеить 1-2 шлифовальных ленты, то это еще ничего — можно потерпеть, а если несколько десятков лент, то пропитку ацетоном лучше делать на улице или настежь открыв окна.

Как склеить ленту для гриндера

Итак, а теперь про самое главное – как самому склеить ленту для гриндера.

Если же вы решились сделать абразивную ленту для шлифовального станка своими руками, то вам потребуется:

• Наждачная бумага с нужным вам абразивным зерном;
• Клей ПВА класса ДЗ или клей «Момент» (обычный клей ПВА не подойдёт);
• Молоток;

Есть два вида склейки абразивной ленты для гриндера:

• Склейка ленты внахлёст;
• Склейка ленты встык;

Склейка ленты для гриндера внахлёст

Склейка внахлёст очень хорошо склеивает ленту, вероятность того, что лента склеенная таким образом минимальная.

Недостаток этого способа склейки в том, что в месте склеивания/стыка она «бьёт» по материалу. У этого недостатка также есть логичная закономерность – чем больше зерно ленты, тем меньше чувствуется удары на стеке.

Чтобы склеить наждачную бумагу в ленту способом внахлёст, необходимо убрать абразив в месте склейки.

Сделать это можно либо на одном из концов, либо сразу на обоих.

В случае, если вы уберёте абразив с одного конца ленты, то лента получится с цельным абразивным зерном по всей длине рабочей поверхности, однако при работе будет сильнее чувствоваться биение.

Если же вы хотите склеить ленту встык, то вам не нужно будет убирать абразив с неё, однако прочность и качество соединения будут уступать склейке внахлёст.

Источник delairukami.ru

Перед склейкой вы должны подготовить наждачную бумагу с необходимым зерном.

Поставить на ней разметки, по которым вы будете вырезать ленту, и, собственно, вырезать ленту.

Далее разметить концы ленты по шаблону, угол конца ленты произвольный, но должен находится в диапазоне 30-45 градусов. После чего отрезать лишние куски.

Разметить место, в котором вы будете снимать абразив, и согнуть его.

Соскоблить ножом абразив с места сгиба ленты.

Далее необходимо снять абразив с согнутого куска. Это можно сделать также двумя способами.

Первый – при помощи растворителя. Необходимо нанести растворитель на обратную сторону ленты, после чего дать ей немного времени просохнуть и соскоблить абразив обычным ножом.

Второй – с помощью клея. Первым делом необходимо промазать клеем абразивное зерно согнутого куска.

Следует использовать столярный клей ПВА класса ДЗ, так как обычный не подойдёт.

После нужно приклеить кусок абразивной ленты с нанесённым клеем на доску или брусок, после чего прогреть место склейки обычным утюгом.

Аккуратно оторвать ленту от бруска так, чтобы абразивное зерно осталось на бруске.

Остатки зерна счищаются ножом с ленты.

Далее происходит сама склейка ленты.

Если вы счистили абразивное зерно с двух концов ленты, то они оба промазываются клеем, после чего накладываются, прижимаются и прогреваются утюгом для более скорой склейки.

Если же вы счистили зерно лишь с одного конца ленты, то пропитайте конец без абразивного зерна клеем, после чего приложите его под второй конец ленты и всё также прижмите, и прогрейте утюгом.

На этом этапе вы можете использовать и клей «Момент», в таком случае в конце нужно будет простучать место стыка лент молотком для лучшего качества шва склейки.

Источник delairukami.ru

Склейка встык

Для склейки встык всё также нужно подготовить наждачную бумагу, разметить её, вырезать, наметить место стыка, которое должно быть под углом.

Однако после необходимо отрезать кусочек специальной ткани – это может быть шелкотрафаретная ткань, тесьма для склеивания лент, шёлк, батист или даже ткань от старого зонта.

Этот кусок подгоняется под шов ленты, после чего пропитывается клеем ПВА класса ДЗ или «Момент», после чего приклеивается к концам ленты, прижимается, прогревается и, в случае с клеем «Момент», простукивается молотком.

Не забывайте, что лента, склеенная таким способом, держится только на этой ткани, которая может порваться и привести к травмам.

Поэтому необходимо соблюдать технику безопасности.

Источник delairukami.ru

Рекомендую следующее видео, в котором автор показывает, как правильно склеивать абразивную ленту для гриндера своими руками:

Конструкция

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Хотя на подобных станках положено работать в защитных очках, нелишним будет установка откидного прозрачного стекла из акрила, во избежание повреждения глаз частицами окалины, чешуйками краски либо металлической пылью. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента установлен круглый наждачный камень.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

Доставка в любой регион России с помощью транспортной компании.

Мы бесплатно доставляем товары до терминала следующих транспортных компаний:

• Деловые линии
• Байкал-Сервис (не доступно до 20.04.2020 года)
• Энергия (не доступно до 20.04.2020 года)
• Экспресс-Авто (не доступно до 20.04.2020 года)
• GTD (не доступно до 20.04.2020 года)
• СДЭК (не доступно до 20.04.2020 года)

Если вы хотите отправить груз другой транспортной компанией, то Вы можете заказать забор груза с нашего склада.

Доставку в транспортные компании мы осуществляем по вторникам, четвергам и пятницам. В другие дни вы можете самостоятельно забрать Товар с нашего склада или заказать забор груза в транспортной компании.ДОСТАВКА В РЕГИОНЫ РОССИИ ОСУЩЕСТВЛЯЕТСЯ ПО ТАРИФАМ ТРАНСПОРТНЫХ КОМПАНИЙ.

Наждачный диск на липучке своими руками

Если вы часто занимаетесь строительными и отделочными работами, то вам наверняка приходится очень часто зачищать какие- либо поверхности. Не секрет, что делается это обычной наждачной бумагой, которая приходит в негодность за очень короткое время. Если сравнить цену одного листика наждачной бумаги и круга на липучке, то цена будет полностью одинаковая, только круг имеет диаметр 12 сантиметров, а листик размеры в три раза больше этого круга.

Посмотрите видео, как можно сделать из листа наждачки три диска на липучке

https://youtube.com/watch?v=EPrOjondBTc

Для работы нам потребуется:— 1 круглый купленный диск;

Нам нужна основа, к которой мы будем крепить наждачную бумагу и скотч.

Потом берем двухсторонний скотч и отрезаем большой кусок, который приклеиваем в самый центр нашего круга. Скотч нужно брать очень, очень липким, иначе он не будет держать

Теперь отрезаем около 8 маленьких кусочков от скотча и клеим их по периметру.

Теперь снимаем со скотча защитную пленку.

Берем наш лист наждачки и переворачиваем ее шершавой стороной к поверхности стола.

В самый уголок наждачной бумаги клеем нашу заготовку. Обязательно клеить в самый уголок, иначе у нас будет уходить очень много наждачной бумаги зря.

Диск почти готов, осталось самое последние — это проделать отверстия в диске. Чтобы сделать дырки берем сверлило и любое сверло по дереву.

Теперь на стол кладем любую деревяшку, на дрели ставим реверсный ход и начинаем делать отверстия.

Все наш шлифовальный диск готов, теперь его можно цеплять на машинку и пользоваться.

У этого подхода есть несколько плюсов. Во — первых это дешево, во- вторых не нужно бегать в магазин, если у вас закончились круглые диски на липучке. В – третьих из листа можно вырезать диск, если нужной грибности нет на прилавке.

Из минусов, хоть он и один, но он есть. Диски нужно делать своими руками и тратить на это свое время и свои силы.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сделать ролики для гриндера своими руками

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта.

Иллюстрация	Описание действия
	Для работы потребуется обычный коллекторный двигатель от старой стиральной машины.
	Проверяем положение вращающего вала лазером

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

Часто возникает вопрос – как сделать ленту нужной ширины и размеров, а главное, как склеивать ее элементы между собой, чтобы избежать брака и обрывов во время работы. Для тех, кто до сих пор не знает, рассказываем последовательность шагов:

1. Первый этап: разрезаем ленту по необходимой нам ширине. Сворачиваем для удобства в моток. Измеряем планируемый кусок по длине. Отрезаем.
2. Удаляем абразивный слой на расстоянии 2−3 см от краёв ленты с двух ее концов, приклеиваем заплатку из кусочка ткани, прижимаем её струбцами, ждём, когда клей застынет, и отрываем нашу «заплатку».
3. Далее берём наждачную бумагу меньшей зернистости, обычно учитывают разницу на один пункт: если у основной ленты зернистость − 3, то наждачную бумагу берём номер 2. Приклеиваем её заподлицо к абразиву.
4. Зачищаем аккуратно места стыков наждачной бумагой.

Важно! Выбирая ленту для гриндера, важно правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал,а слишком быстрая – сама сотрётся, толком ничего не обработав

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Чаще всего для шлифовальной машинки делают четыре ролика с разными размерами − от 70 до 150 мм. Чаще всего в работу идет металл, в первом случае используют сталь, лучше всего подойдёт титан или дюралюминий. Причём ширина роликов зависит от размера шлифованной ленты.Многие мастера используют как металлические конструкции, так и деревянные, главное обеспечить качество крепления «бочонка» к рабочей поверхности.

Чертёж ролика для гриндера с размерами

При создании чертежа для изготовления роликов запомните, что ролики должны быть бочкообразной формы, это всё обеспечит удержание ленты. Чертёж – обязательное условие работы, ведь, скорее всего, вам придётся обращаться к токарям. Если вы хотите, чтобы ваше устройство работало качественно, стоит не экономить на этом, кроме того, следует выбирать подшипники 6 класса и выше.

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей.

ЧИТАТЬ ДАЛЕЕ: Отделка ванной комнаты стеновыми панелями из ПВХ своими руками

Варианты шкива и роликов из металла

Классификация лент для гриндера

Наиболее качественные образцы гриндерных лент позволяют обрабатывать поверхности без использования полировочных паст до 11 класса чистоты.

Существующая классификация, в соответствии с которой ленты для гриндера подразделяются на группы, учитывает следующие показатели:

• геометрические характеристики изделия;
• тип использованного абразива;
• зернистость;
• вид основы;
• механическую стойкость;
• влагоустойчивость.

Ленты для гриндера показывают тем большую эффективность в работе, чем плотнее и тяжелее ткань основы. Наибольшая плотность основы имеется у гриндерных лент, предназначенных для использования в станках, осуществляющих при обработке давление прессования. Многие современные модели особо качественных лент покрываются еще и охлаждающим слоем.
