Подробная инструкция перемотки электродвигателя своими руками в домашних условиях

Проверка и включение

Перед первым после ремонта запуском двигателя его нужно как следует проверить. Для начала все вставленные «катушки» прозванивают. Это поможет узнать наличие обрыва или плохого контакта. Между «укладками» замеряется сопротивление, чтобы при включении не возникло короткого замыкания.

Сразу подавать 220 В на двигатель не стоит, лучше подать пониженное напряжение. Пусть ротор крутится медленно, тут главное выяснить, не греется ли двигатель. Если все прошло хорошо, и не появился дым, значит, ремонт двигателя прошел удачно.

В интернете есть много фото по перемотке двигателей. Это поможет новичкам наглядно ознакомиться с процессом.

Источник

Ремонт электродвигателя

Капитальный ремонт электродвигателя является сложным процессом, но небольшую поломку в случае её обнаружения можно устранить самостоятельно.

Наиболее частые поломки обнаружить не сложно, главное знать, как убрать то или иное повреждение.

Если электродвигатель не запускается, можно заменить предохранитель или выключатель, чаще всего именно они подвергаются поломкам.
Если происходит пульсация тока в статоре, необходимо перепаять пайки обмотки.
При перегреве статора необходимо снять защитный кожух с вентилятора и починить его. Иногда требуется удалить ненужные элементы и заусенцы на статоре, которые прикасаются к ротору, возникает трение и перегрев.
Когда возникает неисправность ротора, выполняется пайка обмотки, иногда требуется заменить вкладыши или отрегулировать щиты подшипников.
При нагревании щёток необходимо точно выставить щётки и их держатели.
При сильной вибрации выполняется балансировка ротора, полумуфты и шкивы. Также необходимо отцентрировать электродвигатель.

Это самые популярные виды ремонтных работ электродвигателя, которые можно осуществить самостоятельно. Только определив точную причину, можно снова вернуть электродвигатель в строй, осуществив грамотный ремонт детали.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Ламели коллектора

Неисправности миксеров и способы их устранения

При соблюдении правил эксплуатации, миксер может прослужить много лет. Но ресурс работы любого бытового электроприбора ограничен и через годы эксплуатации он все равно поломается. Миксер не является исключением.

Наиболее часто встречающихся неисправностей миксеров и способы их устранения
Внешнее проявление	Возможная причина	Поиск неисправности	Способ ремонта
Миксер включается, но работает с повышенным акустическим шумом	Загустела или выработалась смазка в подшипниках электродвигателя	Нужно разобрать миксер и визуально проверить наличие смазки в подшипниках двигателя	Удалить с подшипников скольжения отработанную смазку и смазать машинным маслом
Выработалась смазка в червячном редукторе	Визуально проверить наличие смазки в червячной паре	Смазать шестеренки редуктора силиконовой смазкой, например СИ-180. В случае наличия смазки в нерабочей зоне червячной передачи ее можно перенести на шестеренки
Износились шестерни в червячном редукторе	Визуально проверить износ пластмассовых шестеренок	Если шестеренки изношены, заменить новыми
Миксер включается, но работает с недостаточной скоростью	Короткое замыкание в обмотках ротора или статора	В зоне контакта щеток с коллектором двигателя наблюдается большой сноп искр, обмотки двигателя быстро перегреваются (срабатывает термопредохранитель)	Перемотка обмоток или замена ротора или статора электродвигателя. Ремонт экономически нецелесообразен
Миксер не включается	Вилка шнура не вставлена в розетку	Проверить	Вставить вилку в розетку
Нет напряжения в розетке	Проверить наличие напряжения в розетке с помощью исправного электроприбора	Подключить миксер к исправной розетке
Неисправен сетевой шнур	Проверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнура	При неисправности заменить шнур
Неисправен выключатель или регулятор скорости (при наличии)	Необходимо вскрыть миксер и прозвонить мультиметром выключатель. Если нет мультиметра, то можно подать питающее напряжение непосредственно на выводы двигателя	В случае невозможности ремонта выключателя, его заменить
Износились щетки двигателя	Произвести внешний осмотр щеток. Они должны всей поверхностью с усилием прилегать к ламелям коллектора ротора, не иметь трещин и сколов, легко перемещаться в держателях	В случае обнаружения износа щетки заменить
Обрыв обмоток ротора или статора двигателя	Проверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмоток	Если обнаружен обрыв обмотки, то ремонт миксера экономически нецелесообразен
Сработал термопредохранитель от перегрева электродвигателя из-за короткозамкнутых витков в обмотках или длительной работы миксера	Проверить мультиметром целостность термопредохранителя. Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно закоротить	Если обнаружен обрыв термопредохранителя, то его заменить исправным. Если новый термопредохранитель опять перегорит при непродолжительной работе миксера, значит неисправен электродвигатель (короткозамкнутые витки в обмотках)

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

Провести общий осмотр инструмента.
Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

Обязательно отключить прибор от сети перед разборкой.
Снять со шпинделя рабочий диск и защитный кожух.
Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
Произошёл разрыв питающего контура.
Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Намотка провода

Способов перемотки статора асинхронного электродвигателя существует несколько, но при выборе любого из них обязательно запоминаете каждый шаг при разборке. Это позволит облегчить ремонт, причём, значительно. Для намотки потребуется медный провод в лаковой изоляции, его сечение должно быть таким же, как и на ремонтируемом электродвигателе.

Убедитесь в том, что на корпусе и магнитопроводе электродвигателя отсутствуют повреждения. После этого необходимо изготовить гильзы, установить их в пазы на статоре. Чтобы не заниматься подсчетом количества витков, не определять толщину, прочность и термостойкость материалы для изготовления гильз, можно воспользоваться справочной литературой. Для этого необходимо узнать тип и модель асинхронного мотора.

Все работы в специализированных мастерских производятся на станках. Автоматом производится даже подсчет числа витков. Но как в домашних условиях перемотать электродвигатель, если таких условий нет? Придётся всё считать самостоятельно, либо же брать все данные из сервисной книжки к электродвигателю.

Как быстро разобрать электродвигатель

Сегодня мы расскажем о том, в каком порядке должен протекать процесс разборки электродвигателя и на что следует обращать внимание. Прежде всего, необходимо позаботиться о собственной безопасности и исключить возможность повреждений узлов и потери деталей

Для этого нужно:

Прежде всего, необходимо позаботиться о собственной безопасности и исключить возможность повреждений узлов и потери деталей. Для этого нужно:

Отключить двигатель от сети (вынуть вилку, отключить рубильник).
Отключить кабель питания.
Разрядить конденсаторы (при их наличии).
Отсоединить устройство, которое двигатель приводит во вращение.

При работе соблюдайте следующие правила:

Запоминайте (или записывайте) этапы процесса разборки, так сборка производится строго в обратном порядке.
Действуйте аккуратно и проявляйте осторожность.
Не прикладывайте слишком больших усилий и не применяйте зубила – это может привести к деформации корпуса и поломке деталей.
Снимая с вала вентилятор и крышки корпуса с подшипниками, поставьте на них пометки, чтобы при сборке вернуть их точно в прежнее положение.

Затем приступайте непосредственно к разборке.

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет. Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей

Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.

Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

Замена катушки с поврежденной изоляцией

Замену катушки с поврежденной изоляцией начинают со снятия изоляции межкатушечных соединений и бандажей, которыми прикреплены лобовые части катушек к бандажным кольцам, затем удаляют распорки между лобовыми частями, распаивают соединения катушек и выбивают пазовые клинья. Катушки нагревают постоянным током до температуры 80 — 90 °С

Верхние стороны катушек поднимают с помощью деревянных клиньев, осторожно отгибая их внутрь статора и привязывая к лобовым частям уложенных катушек киперной лентой. После этого вынимают из пазов катушку с поврежденной изоляцией

Старую изоляцию снимают и заменяют новой.

Если в результате витковых замыканий выгорели провода катушки, ее заменяют новой, намотанной из такого же провода. При ремонте обмоток из жестких катушек удается сохранить обмоточные провода прямоугольного сечения для восстановления.

Технология намотки жестких катушек значительно сложнее катушек всыпной обмотки. Провод наматывают на плоский шаблон, растягивают пазовые части катушек на равное расстояние между пазами. Катушки обладают значительной упругостью, поэтому для получения точных размеров их пазовые части прессуют, а лобовые части рихтуют. Процесс прессовки заключается в нагревании под давлением катушек, смазанных бакелитовым или глифталевым лаком. При нагреве связующие вещества размягчаются и заполняют поры изоляционных материалов, а после охлаждения они затвердевают и скрепляют провода катушек.

Перед укладкой в пазы катушки рихтуют с помощью приспособлений. Готовые катушки укладывают в пазы, нагревают до температуры 75 — 90 °С и осаживают легкими ударами молотка по деревянной осадочной планке. Так же рихтуют и лобовые части катушек. Нижние стороны лобовых частей привязывают к бандажным кольцам шнуром. Между лобовыми частями забивают прокладки. В пазы опускают подготовленные катушки, заклинивают пазы и соединяют пайкой межкатушечные соединения.

Ремонт обмоток якорей

Неисправности в обмотках якорей машин постоянного тока могут быть в виде соединения обмотки с корпусом, межвитковых замыканий, обрывов проводов и отпайки концов обмотки от коллекторных пластин.

Для проведения ремонта обмотки якорь очищают от грязи и масла, снимают бандажи, распаивают соединения с коллектором и удаляют старую обмотку. Для облегчения извлечения обмотки из пазов якорь прогревают при температуре 80 — 90 °С в течение 1 ч. Для подъема верхних секций катушек забивают шлифованный клин в паз между катушками, а для подъема нижних сторон катушек — между катушкой и дном паза. Пазы очищают и покрывают изоляционным лаком.

В якорях машин мощностью до 15 кВт с полузакрытой формой паза применяют всыпные обмотки, а для машин большей мощности при открытой форме паза — катушечные обмотки. Катушки выполняют из провода круглого или прямоугольного сечения. Наиболее широко распространены шаблонные якорные обмотки из изолированных проводов или медных шин, изолированных лакотканью или микалентой.

Секции шаблонной обмотки наматывают на универсальный шаблон в форме лодочки и затем растягивают, так как она должна лежать в двух пазах, расположенных по окружности якоря. После придания окончательной формы катушку изолируют несколькими слоями ленты, пропитывают два раза в изоляционных лаках, сушат и облуживают концы проводов для последующей пайки в коллекторных пластинах.

Изолированную катушку вкладывают в пазы сердечника якоря. Закрепляют в них специальными клиньями и присоединяют провода к пластинам коллектора пайкой припоем ПОС-30. Клинья прессуют из теплостойких пластичных материалов — изофлекса-2, тривольтерма, пленки ПТЭФ (полиэтилентерефталатные).

Соединение концов обмотки пайкой проводят очень внимательно, так как некачественное выполнение пайки приведет к местному увеличению сопротивления и повышению нагрева соединения при работе машины. Качество пайки проверяют осмотром места пайки и измерением переходного сопротивления, которое должно быть одинаковым между всеми парами пластин коллектора. Затем пропускают по обмотке якоря рабочий ток в течение 30 мин. При отсутствии дефектов в местах соединения должен отсутствовать повышенный местный нагрев.

Все работы по демонтажу бандажей, наложению бандажей из проволоки или стеклоленты на якорях машин постоянного тока проводятся в том же порядке, что и при ремонте обмоток фазных роторов асинхронных машин.

Как перемотать якорь электродвигателя в домашних условиях

Прежде чем приступать к ремонту, подготовьте инструменты и материалы:

мультиметр. Если его нет, то понадобится индикатор напряжения, мегомметр и лампочка на 12 В с мощностью 30–40 Вт;
новую обмотку. Диаметр жилы должен быть идентичен диаметру старой обмотки;
паяльник;
диэлектрический картон толщиной 0,3 мм;
лак или эпоксидную смолу;
моток толстых хлопчатобумажных нитей;
наждачную бумагу.

Чтобы не делать лишнюю работу, важно правильно выявить причину поломки техники. Для этого осмотрите инструмент и проверьте, поступает ли ток на коллектор и кнопку пуска, при помощи мультиметра или индикатора

Если все в порядке, то нужно осмотреть прибор изнутри.

Диагностика двигателя

Отключите инструмент от питания, и разберите корпус. Понюхайте ротор. Если произошло межвитковое замыкание, то изоляционное покрытие оплавляется и источает резкий запах.

Когда внешних признаков неисправности нет, стоит проверить ламели якоря мультиметром. Переключите прибор в режим омметра, и выставьте диапазон в 200 Ом. Двумя щупами «прозвоните» соседние ламели. Смена сопротивления свидетельствует о поломке в катушке.

Омметр можно заменить лампочкой. Подключите плюс и минус клеммы на вилку прибора, а в разрыв поставьте лампу. Вращайте вал якоря рукой. Если лампочка «моргает», значит, произошло межвитковое замыкание. Лампа не горит? Значит, произошел обрыв цепи или отсутствует сопротивление в одной из ламелей.

Замена обмотки и новая изоляция предотвратят перегорание двигателя. Чтобы продлить срок эксплуатации электродвигателя, перемотку ротора рекомендуется проводить не реже чем раз в два года.

Инструкция: как перемотать обмотку якоря

Перед перемоткой нужно зафиксировать основные показатели двигателя. Посчитайте и запишите: количество пазов якоря и ламелей коллектора. Определите шаг намотки. Наиболее распространенный шаг 1–6 — когда катушка укладывается в начальный паз, затем в 7 и закрепляется на 1 пазу.

В некоторых заводских обмотках применяется сброс вправо или влево. Например, при намотке и сбросе вправо, катушка уходит вправо от начального паза. Так, при количестве пазов якоря 12, шаге намотки 1–6 и сбросе вправо, обмотка закладывается в 1 паз, затем в 8 и после намотки нужного количества витков, закрепляется во 2 пазу. Все это нужно учесть. В противном случае обмотка будет уложена неверно, что негативно скажется на направлении вращения.

Перемотка якоря электродвигателя своими руками займет порядка 4 часов. Чтобы при сборке не возникло сложностей, рекомендуется фотографировать исходное расположение деталей, во время каждого этапа работы:

Определение направления и начального паза намотки. Найдите на обмотке катушку, которая не перекрыта другими. Это последняя катушка. Если укладка обмотки идет вправо, значит, начальный паз расположен правее левой стороны последней катушки. С него и нужно начинать укладывать проводник. Так перемотка якоря будет максимально приближена к заводским условиям. Отметьте паз маркером. При исходной симметричной намотке, катушки укладываются попарно, поэтому последних катушек и начальных пазов тоже два. Выявляют их также

Чтобы поиск пазов не вызвал затруднений, обратите внимание на изображение:

Подсчет витков. Нужно определить количество витков в пазу (W) и в катушке обмотки (K)

Отделите верхнюю катушку и подсчитайте витки. При необходимости, катушку обжигают в пламени горелки. Нюанс подсчета в том, что количество витков отдельной катушки в пазу зависит от соотношения числа ламелей коллектора к количеству пазов якоря. Например, в последней катушке 60 витков (W), в якоре 12 пазов, а ламелей коллектора 36. Тогда значение К будет 10 (606), где 6 – соотношение пазов к ламелям, умноженное на 2.
Подготовка коллектора. Снимать его не нужно. Измерьте сопротивление между ламелями и корпусом. Для этого воспользуйтесь мегомметром или переведите мультиметр в соответствующий режим. Минимальное сопротивление – 200 кОм, максимальное – 0,25 МОм.
Демонтаж старого проводника. Аккуратно, не повреждая корпус якоря, удалите старую обмотку.
Зачистка пазов и корпуса якоря. Весь нагар и заусенцы, нужно отшлифовать наждачной бумагой.
Изготовление гильз для якоря. Из диэлектрического картона нарежьте прямоугольники в соответствие с размером пазов якоря.
Перемотка. Внимательно просмотрите все записи, сделанные при подготовке к ремонту. Схема перемотки якоря своими руками должна полностью соответствовать заводской. Конец новой обмотки припаивается к окончанию ламели. Провод нужно укладывать с начального паза, соблюдая шаг и сброс обмотки.

Разборка мотора

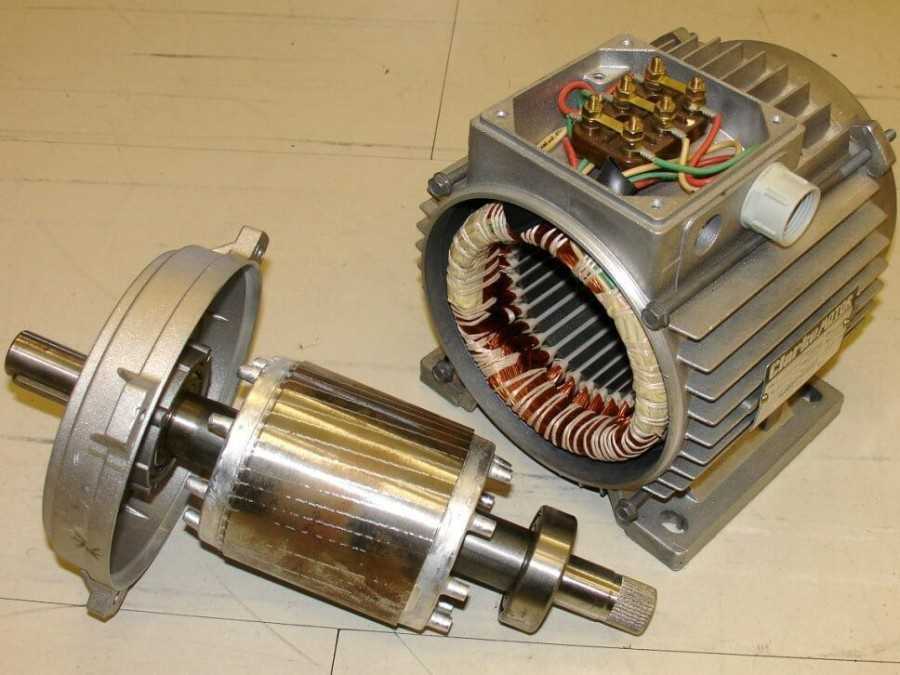

Ремонт электродвигателя своими руками предполагает самостоятельную разборку мотора, которая осуществляется различными способами. Иногда достаточно движок повернуть, куда именно, зависит от того места, где он установлен. Бывают случаи, когда необходимо отсоединять кабель питания, при этом обязательно пометьте фазы, иначе при повторном подключении придется гадать, какой провод куда подсоединить.

Используйте съемник, чтобы снять или стянуть полумуфту.

Осмотрите корпус, обратите внимание на состояние боковых крышек, есть ли на них вытекающая смазка, при обнаружении уберите их. Если никаких следов нет, можно приступать к снятию крышек, крепежных элементов, как правило, насчитывается от 3 до 5

Открутите болты на крышках, несильно постучите маленьким молотком по крышке с одной стороны, одновременно обеспечив другой натяжение. Простукивания выполняйте аккуратно, чтобы не обломить «ушки», что неизбежно повлечет за собой дополнительные расходы. Что понадобится для ремонта двигателя, так это аккуратность и умелые действия мастера.

Откиньте крышки, чтобы определить, понадобится ли доставать ротор из корпуса, или все ремонтные работы можно сделать на месте. Когда мощность двигателя меньше 17 квт, ротор просто вытаскивают и отводят в сторону, а если выше, то ремонт делают на месте.

Виды ремонтных работ электродвигателя подразделяются с учетом типа неисправности, например: «провернувшийся» на валу подшипник, говоря другими словами, его посадка ослабла, необходимо наплавить вал с помощью электросварки и проточить его на токарном станке. Если подшипник имеет номер ниже, чем 309, его паяют оловом, такой ремонт имеет достаточно хорошие результаты.

Рассмотрим движок с мощностью до 100 квт, оснащенный подшипниками качения, когда двигатель работает в аварийном состоянии, при критической температуре, если не срабатывает термическая защита, увязка лопается.

Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению
Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)
Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

Столкнувшись с подобной проблемой, выполните следующие действия:

Извлеките остатки обмотки.
Сделайте бандаж снова и нанесите на него слой лака, тогда увязка приклеится к обмоткам, она не будет болтаться в процессе эксплуатации и прослужит дольше.

Выбор схемы соединения фаз электродвигателя

Для включения асинхронного электродвигателя в сеть его статорная обмотка должна быть соединена звездой или треугольником. Чтобы электродвигатель включить в сеть по схеме “звезда”, нужно все концы фаз (С4, С5, С6) соединить электрически в одну точку, а все начала фаз (C1, С2, С3) присоединить к фазам сети. Правильное соединение концов фаз электродвигателя по схеме “звезда” показано на рис. 1, а.

Для включения электродвигателя по схеме “треугольник” начало первой фазы соединяют с конном второй и начало второй — с концом третьей, а начало третьей — с концом первой. Места соединений обмоток подключают к трем фазам сети. Правильное соединение концов фаз электродвигателя по схеме “треугольник” показано рис. 1, б.

Рис. 1. Схемы включения трехфазного асинхронного электродвигателя в сеть: а – фазы соединены звездой, б – фазы соединены треугольником

Соединение фаз двигателя по схеме “звезда”

Соединение фаз двигателя по схеме “треугольник”

Дли выбора схемы соединения фаз трехфазного асинхронного электродвигателя можно использовать данные таблицы 1.

Таблица 1. Выбор схемы соединения обмоток

Напряжение электрического двигателя, В	Напряжение сети, В
380/220	660/380
380/220	звезда	–
660/380	треугольник	звезда

Из таблицы видно, что при подключении асинхронного двигателя с рабочим напряжением 380/220 В к сети с линейным напряжением 380 В соединять его обмотки можно только звездой! Соединять концы фаз такого электродвигателя по схеме “треугольник” нельзя. Неправильный выбор схемы соединения обмоток электродвигателя может привести к выходу его из строя во время работы.

Вариант соединения обмоток треугольником предусмотрен для подключения двигателей 660/380 В к сети с линейным напряжением 660В и фазным 380 В. В этом случае обмотки двигателя могут соединяться по схеме, как “звезда”, так и “треугольник”.

Такие двигатели могут включаться в сеть при помощи переключателя схем со звезды на треугольник (рис. 2). Это техническое решение позволяет уменьшить пусковой ток трехфазного асинхронного короткозамкнутого электродвигателя большой мощности. При этом сначала обмотки электродвигателя соединяют по схеме “звезда” (при нижнем положении ножей переключателя), потом, когда ротор двигателя наберет номинальную частоту вращения, его обмотки переключают в схему “треугольник” (верхнее положение ножей переключателя).

Рис. 2. Схема включения трехфазного электродвигателя в есть при помощи переключателя фаз со звезды на треугольник

Снижение пускового тока при переключении его обмоток со звезды на треугольник происходит потому, что вместо предназначенной для данного напряжения сети схемы “треугольник” (660В) каждая обмотка двигателя включается на напряжение в √3 раза меньше (380В). При этом потребляемый ток снижается в 3 раза. Снижается также в 3 раза и мощность, развиваемая электродвигателем при пуске.

Но, в связи со всем вышесказанным, такие схемные решения можно использовать только для двигателей с номинальным напряжением 660/380 В и включении их в сеть с таким же напряжением. При попытке включения электродвигателя с номинальным напряжением 380/220 В по такой схеме он выйдет из строя, т.к. его фазы нельзя включать в сеть “треугольником”.

Номинальное напряжение электрического двигателя можно посмотреть на его корпусе, где в в виде металлической пластинки размещается его технический паспорт.

Для изменения направления вращения электродвигателя достаточно поменять местами две любые фазы сети независимо от схемы его включения. Для изменения направления вращения асинхронного электродвигателя применяют электрические аппараты ручного управления (реверсивные рубильники, пакетные переключатели) или аппараты дистанционного управления (реверсивные электромагнитные пускатели). Схема включения трехфазного асинхронного электродвигателя в сеть реверсивным рубильником показана на рис. 3.

Рис. 3. Схема включения трехфазного электродвигателя в сеть реверсивным рубильником

Статическая балансировка якоря электродвигателя своими руками

Залогом бесперебойной работы техники после перемотки якоря, является правильная балансировка. В крупных компаниях по ремонту электродвигателей, на специальном станке делают динамичную балансировку. Так как перемотать якорь самому в первый раз сложно, то выявить грубые ошибки, поможет приспособление для статической балансировки «На ножах». Его легко сконструировать самостоятельно.

Подберите два лезвия из стали. Они должны обладать хорошей прямолинейностью и чистотой обработки. Установите лезвия на жестком основании параллельно друг другу. Расстояние между лезвиями — размер якоря. В итоге должно получиться такое приспособление:

Схематичное изображение приспособления «На ножах», где 1 — якорь электродвигателя; 2 — стальные лезвия; 3 — основание; А и Б — точки для припаивания грузов.

Метод балансировки прост: якорь размещают на лезвиях и наблюдают за его перемещением. Якорь будет поворачиваться, так как самая тяжелая часть будет оказываться внизу. Задача – переместить центр тяжести как можно ближе к оси якоря, которая обозначена пунктиром. При качественной балансировке якорь остается неподвижным. Чтобы выровнять вес, на точки А и Б навешивают грузы из пластилина. Когда достигается равновесие, грузы снимают, взвешивают и припаивают металл, равный их весу.

Теперь вы знаете, как перемотать якорь своими руками. Благодаря навыкам балансировки, ваш инструмент не будет вибрировать и перегреваться, даже при мелких недочетах в укладке обмотки. Регулярная проверка контактов и плановая чистка корпуса, помогут свести к минимуму вероятность поломки техники.

Метод балансировки прост: якорь размещают на лезвиях и наблюдают за его перемещением. Якорь будет поворачиваться, так как самая тяжелая часть будет оказываться внизу. Задача — переместить центр тяжести как можно ближе к оси якоря, которая обозначена пунктиром. При качественной балансировке якорь остается неподвижным. Чтобы выровнять вес, на точки, А и Б навешивают грузы из пластилина. Когда достигается равновесие, грузы снимают, взвешивают и припаивают металл, равный их весу.

Ремонт своими руками

Не всегда можно воспользоваться дорогими услугами ремонтного сервиса или приобрести новый товар. Если есть навыки, то целесообразным будет ремонт электродвигателя своими силами.

Разборка асинхронного движка

Так как конструкции моторов достаточно разнообразны, то для разборки модели требуется ознакомиться со схемами и руководством по ремонту.

Но популярные моторы по своим схемам схожи. Электродвигатель с короткозамкнутым ротором показан на рисунке ниже.

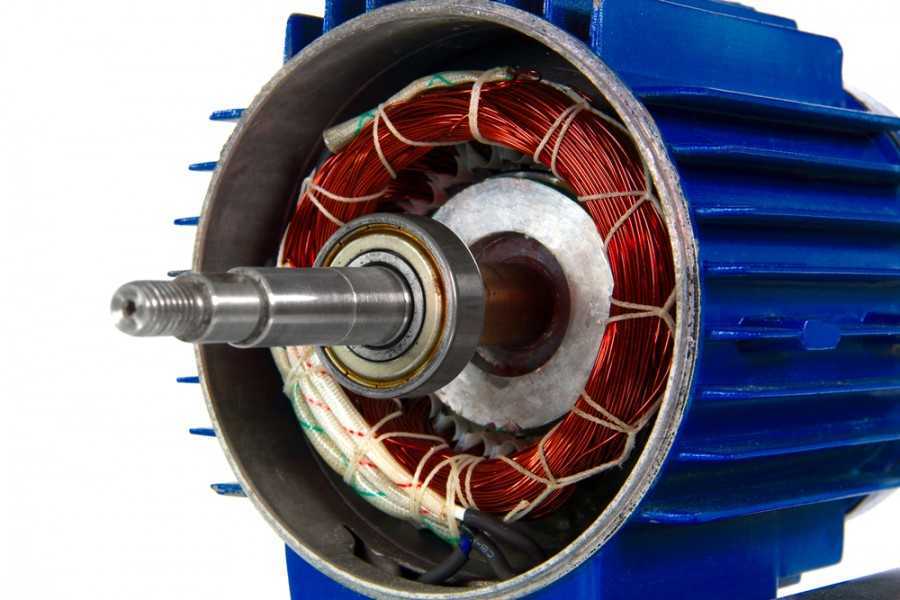

При разборке мотора его вал отделяется от остальных деталей, движок снимается со станины.

После этого нужно снять с вала детали механики (шкив, шестерёнка и т.п.). Открутить скрепляющие болты, после чего легонько снять ротор. Все детали очищают, смазывают и собирают заново движок.

Неполадки двигателей постоянного тока

В движках постоянного тока магнитные поля действуют друг с другом под углом, придающим валу вращающий момент. В роли переключателей выступают щетки. Катушки с магнитопроводами создают электромагнитное поле для придания момента. Как это все происходит в электродвигателе постоянного тока показано на рисунке.

Под словом «якорь» нередко понимается ротор мотора постоянного тока.

Выросший ток и образованная ЭДС приводят к искрению контактирующих щеток с другими элементами. Когда искрят щетки, ускоряется их изношенность в увеличивающейся прогрессии.

Если щетки искрят вкруговую, то ламелям требуется очистка от загрязнения.

Если катушки, щетки в нормальном виде, необходимо убедиться в целостности обмоток. Обугливание проводов указывает на необходимость перемотки либо замены якоря.

Можно также измерить сопротивление проводов мультиметром. От мощности двигателя, а также якоря зависит сопротивление, в связи с этим требуется понимать схему подсоединения якорных обмоток непосредственно данного двигателя для точности проверки. Есть приборы для поиска неисправностей в якорях.

Нахождение неисправностей электродвигателей

Чтобы найти обрыв обмоток двигателя, нужно убрать перемычки, создающие форму подключения и проверить все обмотки по отдельности.

Способ довольно надёжный, не позволяющий запутаться новичку. Для проверки понадобится омметр. Значения по прибору будут примерно нулевые. Сопротивление обмоток должно быть одинаковым для двигателей, в том числе и постоянного тока. Прозвонка ротора мотора показана на рисунке ниже.

Замена щеток

У двигателей нередко возникает проблема с изношенными щетками.

При значительно изношенных деталях мотор может не запуститься совсем. Если при подключении к сети электродвигатель порой запускается с толчками, то требуется сменить щетки.

Неполадки в магнитопроводе

Переменным током вызываются вихревые токи, которые ухудшают технические показатели мотора. Без покрытия изоляции лака может образоваться такая же ржавчина, как показано на рисунке ниже.

В инструкциях и руководствах пользователя обычно приведены наиболее часто встречаемые неисправности и методы их устранения.

Вот мы и рассмотрели основные моменты починки двигателей своими руками. Однако большинство людей обращаются за помощью к специалистам и это тоже правильно. На некоторые вопросы могут ответить только профессионалы.
