Как сделать плуг своими руками с чертежами

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

• однокорпусные и двухкорпусные;
• поворотные или оборотные;
• роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

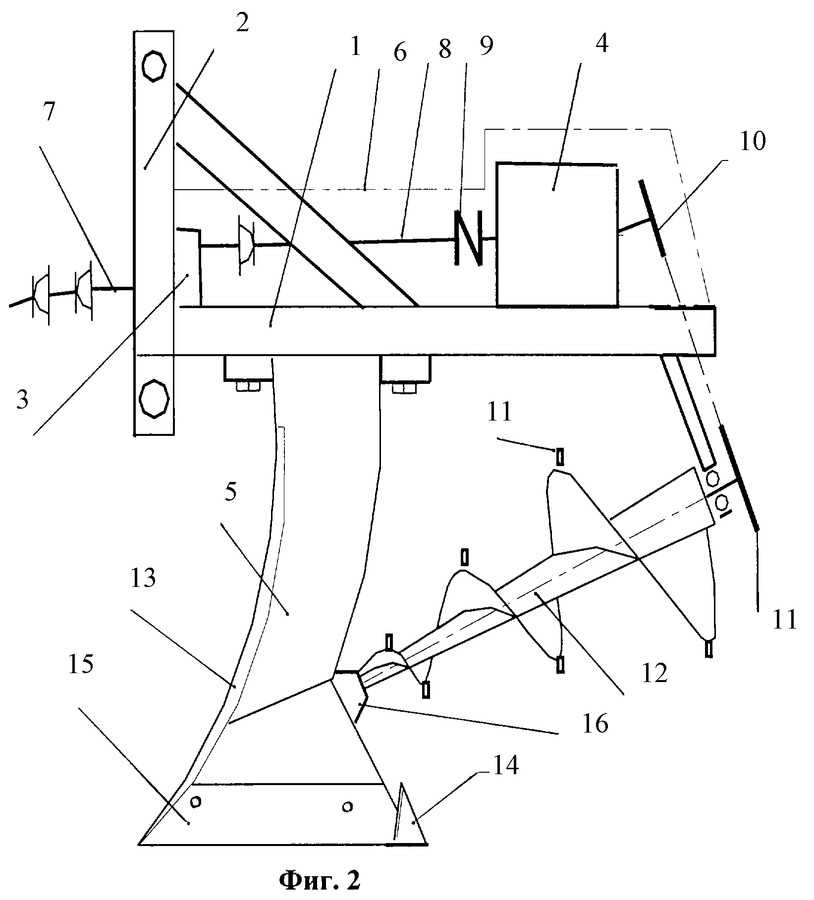

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями

Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

• отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
• безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Плуг на мотоцикл своими руками — Справочник металлиста

Обработка земли является наиболее трудоемким делом для сельских жителей и дачников. Подготовка грунта к посевам и обработка земли после проведения уборочных работ — наиболее тяжелые виды ручных работ. Существенно облегчить выполнение этих работ может плуг.

Плугом называют сельскохозяйственный инструмент с широким металлическим лемехом, который применяется для вспахивания земли. Кроме обработки почвы, плуги применяются для подводных работ, для укладки кабеля, при поиске нефти.

На первых этапах применения плуга как сельскохозяйственного орудия его таскали за собой люди, чуть позже для этого стали использовать домашний скот (волы, лошади), сегодня эта тяжелая физическая работа передана сельскохозяйственной технике — трактору.

Основная задача этого инструмента состоит в переворачивании верхнего пласта грунта. Эта процедура (вспахивание) в значительной мере освобождает почву от сорных растений. В процессе вспашки повреждается корневая система сорняков, уже тронувшихся в рост, но еще недостаточно окрепших.

Кроме того, вместе с перевернувшимся пластом земли перемещаются глубоко в грунт семена еще не проросших сорняков, что, безусловно, затрудняет их дальнейшее прорастание. Много семян сорных растений в процессе вспахивания и вовсе погибает.

Современные сельские хозяйства используют для обработки грунта разные типы плугов. Различаются эти сельскохозяйственные орудия по двум характеристикам:

• по способу агрегирования;
• по способу пахоты.

По способу агрегирования плуги бывают прицепными, навесными и полунавесными. Каждый из видов обладает своими преимуществами и имеет свои недостатки.

Прицепной плуг можно привести в движение только при помощи транспортных колес. В современном сельском хозяйстве применяется редко, потому что основная масса тракторов оснащена навесной системой со встроенным гидроцилиндром.

К преимуществам относится тот факт, что, по мнению агрономов, после обработки почвы прицепным плугом пашня более гладкая и равномерная.

Недостатком такого орудия является достаточно большой угол поворота, что препятствует применению этого плуга вместе с навесными и полунавесными в одном загоне.

Навесной плуг поднимается только при помощи тракторной навески. Количество корпусов варьируется в зависимости от класса тяги трактора.

К преимуществам этой модели относят небольшой вес всей конструкции, малый радиус поворота, да и конструктивных деталей меньше.

К недостаткам относят то, что минитрактор не сможет поднять и привести в транспортное состояние плуг с множеством корпусов.

Полунавесной плуг приводится в транспортное положение при помощи тракторной навески и транспортных колес самого плуга.

Количество корпусов — не больше 6 для трактора с классом тяги в 3 тонны, и не более 12 для трактора с классом тяги в 5 тонн. К преимуществам относят достаточно большое количество корпусов.

Плуг своими руками чертежи

После того как у меня появилась мотолебёдка сельскохозяйственная, изготовленная своими руками, которая используется для вспашки огорода стал вопрос: купить плуг или изготовить своими силами? Пройдясь по магазинам и базару г. Смоленска возникает странное ощущение того, что выпускаемые промышленностью плуги для мотоблока представляет из себя печальное зрелище.

Следующий шаг найти что-нибудь толковое — поиск в интернете. К моему удивлению на просторах русскоязычной сети плавает 3-4 оригинальных описания с чертежами (этот факт меня удивляет очень сильно). Шаг следующий – смотреть, чем пользуются окружающие. Купить подходящий плуг не удалось было принято решение изготовить плуг своими руками. Исходя из того что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки к нему предъявляются требования:

1. Ширина вспашки – до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не зарываясь и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4.Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную мотолебедку для вспашки и опробовал несколько вариантов, последние несколько лет он остановился на варианте, оптимизированным под самодельную мотолебедку для огорода, а и именно под посадку картофеля с расстоянием между рядами 60 см. Так же имеются самодельный окучник для мотолебедки и картофелевыкапыватель, изготовленный своими руками, все это можно посмотреть на соответствующих страницах сайта.

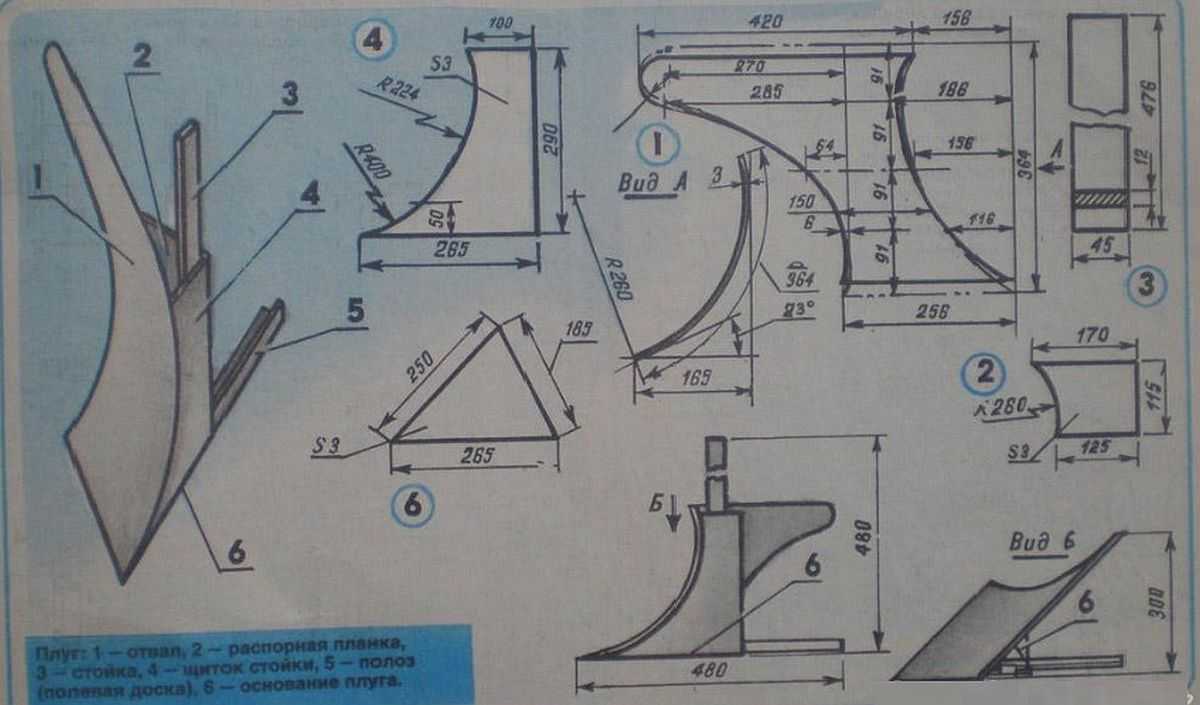

Чертеж плуга

Чертеж полевой доски.

По этому шаблону гнется отвал, до совпадения двух профилей а дальше сваривается под углом.

Используя чертеж самодельного плуга необходимо на плотной бумаге нарисовать шаблон выкройки плуга, а потом перенести картинку на металл и вырезать болгаркой заготовку. Лично я использовал материал нержавейку толщиной 1,8 мм. Многие часто применяют лист 2-3 мм. Режущая часть плуга усилена полоской более толстого металла. Кто-то предлагает для этих целей использовать диск от циркулярки, кто рессору от « москвича». Из личного опыта, если дачный участок на семью из 4-х человек пахать весной и осенью обрабатывая шесть соток, гнаться за свехпрочностью не стоит. Выгодней изготовить легкий, но достаточно прочный для своих задач плуг. Лучше через 10 лет что-то подремонтировать или заменить, и то, если потребуется, чем все 10 лет таскать утяжеленную конструкцию самодельного плуга. Лишний вес ни к чему.

Так выглядит система регулировки ширины вспашки. Переставляя большое колесо можно в значительных пределах менять ширину вспашки. Когда сажаю картофель ставлю захват 30 см, за два прохода получается между рядами расстояние 60 см. Под осеннюю перепашку огорода или при перепахивании целины захват делаю по меньше. Маленькое колесо сделано таким широким, что бы плуг не вдавливало в землю.

Посмотрев рисунки ниже, можно представить основные принципы работы самодельного плуга, а точнее направляющей системы, которая позволяет плугу без участия пахаря двигаться строго по прямой на установленных глубине и ширине вспашки. Ширина вспашки регулируется перемещением большого колеса, которое при смещении точки приложения усилия тяги как показано на рисунке, прижимается к борозде, что и позволяет плугу повторять направление предыдущей борозды. Плуг незначительно поворачивается, что увеличивает ширину вспашки. По факту ширина носовой части в перпендикулярном направлении оси движения плуга меньше чем 300 мм, однако, указанная ширина доступна для вспашки.

Колесо плуга идет по дну пропаханной борозды и такая ситуация наблюдается от предыдущей борозды к последующей. В результате приложения силы тяги действует сила, направленная на углубление плуга, пока плуг не станет по оси колеса, как показано на рисунке, в результате все силы уравновешиваются, и система работает очень стабильно. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разницы диаметров колес, а плавная осуществляется регулировкой наклона плуга. На данном этапе отпала необходимость использования ручек для управления плугом, разве что для каких то особенных условий пахоты.

Пашет не только рыхлую землю как на видео, но и целину

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках. Преимущества:

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;
• картофелеокучник можно свободно купить в магазине или сделать его самостоятельно.

Недостатки:

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Как сделать плуг для мотоблока и трактора своими руками

Сначала рассмотрим плуг для мотоблока или минитрактора, который можно сделать своими руками по чертежам. Для визуального анализа устройства рекомендуем бесплатно скачать чертежи двухкорпусного плуга ПН-2-20.

Данный плуг агрегатируется с сельхозтехникой тягового класса 0,2. Это могут быть тяжелые мотоблоки или минитрактора:

• Беларус-082;
• Беларус-112;
• Беларус-132Н;
• Беларус-08К;
• КМЗ-012, Т-0,2 (Уралец);
• ХТЗ-8 (Прикарпатец).

Краткие технические характеристики плуга ПН-2-20:

• ширина захвата – 0,4м;
• глубина обработки почвы – до 25см;
• производительность – до 0,05 га/час;
• масса конструкции – 67кг.

Возделывание большого участка земли является трудоемким и энергозатратным процессом, в котором не обойтись без использования технических приспособлений. Благодаря плугу, почву можно должным образом подготовить к посевной, а также обработать для избавления от бурьянов и сухостоя после сбора урожая.

Плуг крепится к механизированной технике, которая посредством высокой тягловой силы приводит агрегат в движение. В процессе работы с плугом верхний слой почвы поддевается лемехом, а после попросту переворачивается. Это позволяет не только взрыхлить землю, но и улучшить ее аэрацию. Более того, обработка почвы с помощью плуга уничтожает до 90% растущих на участке сорняков!

Как изготовить этот полезный агрегат, который необходим в каждом хозяйстве? Для начала нужно позаботиться о приобретении необходимых высококачественных материалов. Для лопастей плуга понадобится сталь толщиной порядка 5 миллиметров. Сам лемех следует сделать съемным, чтобы его периодически можно было доставать и заострять. Для корпуса используйте закаленную сталь, которую перед свариванием не помешает обработать противокоррозионными растворами.

Чтобы изготовить специальный функциональный отвал для плуга, обязательно придерживайтесь следующих рекомендаций:

• Из металлического листа вырежьте цилиндрическую рабочую поверхность отвала.
• С помощью листогиба выкроенные детали загибаются на 22-23 градуса, при этом последние строго подгоняются под необходимые форму и размер.
• Учтите, что размер полой металлической трубы для отвала составляет порядка 55-59 сантиметров в длину. Толщина стенок не должна превышать 5 миллиметров.
• Саму заготовку отвала нужно предварительно нагреть, чтобы затем произвести матричное выгибание.

Непосредственно корпус для круга можно изготовить из металлического листа толщиной не менее 3-4 миллиметров. Из него вырезается квадрат со сторонами 50 на 50 сантиметров, к которому нужно последовательно приделать лемех, боковые щитки и отвал. При этом следите за строгим соблюдением нужных углов между комплектующими плуга. Наличие зазоров или неточностей при монтировании может пагубно сказаться на долговечности агрегата. Сварив все детали между собой, нужно зачистить швы, а лемех с отвалом желательно зашкурить во избежание появления ржавчины.

Когда Вы освоите все тонкости изготовления плуга для мотоблоков и минитракторов можно переходить на более сложные задачи.

Плуг оборотный 5 корпусный на Т-150 (ПЛП-5-35):

Это 3D-модель 5-ти корпусного оборотного прицепного плуга ПЛП-5-35 на трактор Т-150 или другие трактора с тяговым классом 3 и выше. Используя данную 3D-модель плуга для производства, Вам не потребуются чертежи. Конструкция разобрана на более чем 100 деталей до мелочей. Проект создан 3D-формате CAD файлов STEP. Данный формат поддерживается множеством CAD-редакторов, в том числе и бесплатным FreeCAD.

Примечание. Работать с форматом STEP в программе FreeCAD не очень удобно. Программа требует много ресурсов компьютера для загрузки всех деталей устройства. Только лишь на открытия файла на среднем ноутбуке требуется около 10-ти минут. При возможности воспользуйтесь платной профессиональной программой AutoCAD.

Виды и предназначение плуга к минитрактору

Обработка земли — это наиболее сложная и трудоемкая процедура в выращивании фруктов и овощей. Почву нужно обработать перед посевом и после уборки урожая. Облегчить эту работу как раз и может плуг. Это навесное оборудование для минитрактора имеет металлический лемех, которым он и переворачивает землю. Очень давно человек сам должен был тащить за собой лемех, чуть позже — эту работу выполняли животные, а сегодня — техника.

Основная задача плуга для мототрактора — переворачивание верхнего пласта почвы. Таким образом уничтожаются все сорняки. Лемех подрезает уже принявшиеся растения, разрушая их корневую систему, а также семена сорняков при переворачивании земли оказываются достаточно глубоко, благодаря чему также погибают и не прорастают. В процессе вспашки земля разрыхляется, становится более рассыпчатой, насыщается кислородом.

Плуг для мототрактора и минитрактора бывает таких типов:

1. Дисковый. Устройство имеет форму сферических дисков, которые циркулируют на подшипнике. Края у дисков острые, поэтому они очень легко разрезают землю. Чаще всего такой инструмент используется на очень затверделых или очень влажных почвах;
2. Оборотный или перекидной. Конструкция имеет вид клиньев, расположенных под небольшим градусом. В итоге вы получите криволинейный отвал измельченной почвы;
3. Роторный. Это уже боле современный инструмент, который представляет собой подвижный вал, на который монтируются ряд лемехов. Минитрактору с таким устройством работать гораздо легче и быстрее, так как ему не нужно следовать строгой прямой линии движения.

Самым оптимальным решением будет двухкорпусный плуг для минитрактора — имеющий два лемеха. Хотя однокорпусные модели тоже пользуются спросом у владельцев небольших участков.

Плуги для минитрактора также делятся на такие виды по разным критериям:

1. По способу пахоты. Делятся на такие подвиды:
2. бороздные;
3. для образования свальных гребней;
4. гладко пашущие;
5. По типу крепления. В свою очередь данный вид делится на следующие подвиды:
6. навесные. Такой инструмент способен подняться лишь благодаря специальной навеске. Количество корпусов зависит лишь от модели самого трактора. Достоинств здесь достаточно много: маленькая масса конструкции, небольшой радиус поворота, мало деталей. К недостаткам можно отнести лишь то, что трактор не сможет работать с плугом с большим количеством корпусов;
7. полунавесные. Данный вид приводится в рабочее состояние благодаря специальной навеске и колесам, которые расположены на самом плуге. Количество корпусов зависит от типа трактора — с тягой до 3 тонн плуг может иметь до 6 корпусов, до 5 тонн — не больше 12 корпусов. Конечно, работать с таким количеством корпусов гораздо удобнее, однако значительно увеличивается радиус разворота и появляется огромное число конструктивных деталей;
8. прицепные. Приводится в рабочее состояние только при помощи колес. Современные аграрии его используют крайне редко, так как сегодня техника оснащена навесной системой со встроенным гидроцилиндром. Пользователи отмечают, что земля, перепаханная таким плугом, более однородная и ровная, но при этом значительно увеличивается радиус разворота, что не всегда есть уместным и возможным;
9. конские. На конной тяге сегодня плуги используются крайне редко, но все же такой тип обработки земли еще можно встретить. Его целесообразно использовать в тех местах, куда техника попросту не доберется.
10. По назначению. Плуг широко используется потребителями непосредственно для обрабатывания почвы. Но также его применяют для работ под водой, для прокладки кабеля, во время добычи нефти.

Описание работ по сборке

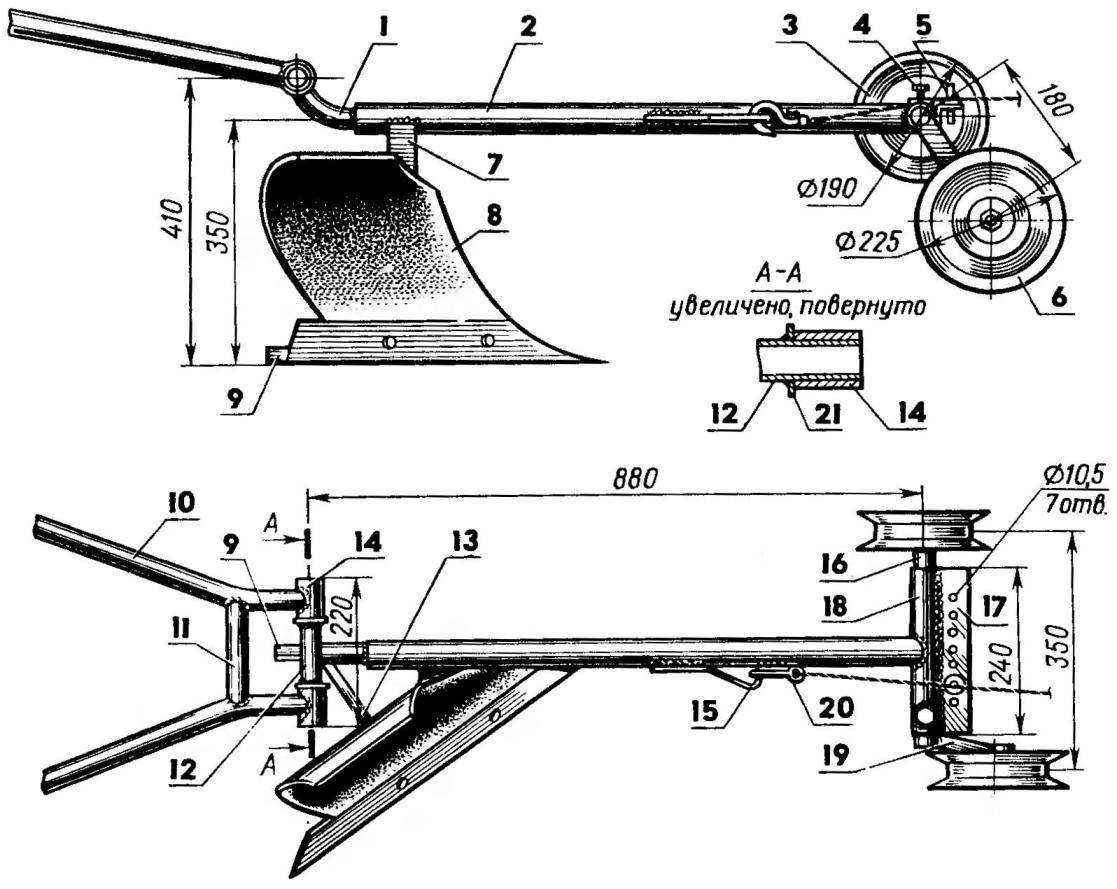

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Также можете посмотреть чертежи и сборку плуга для минитрактора Т 25

Геометрические особенности плуга

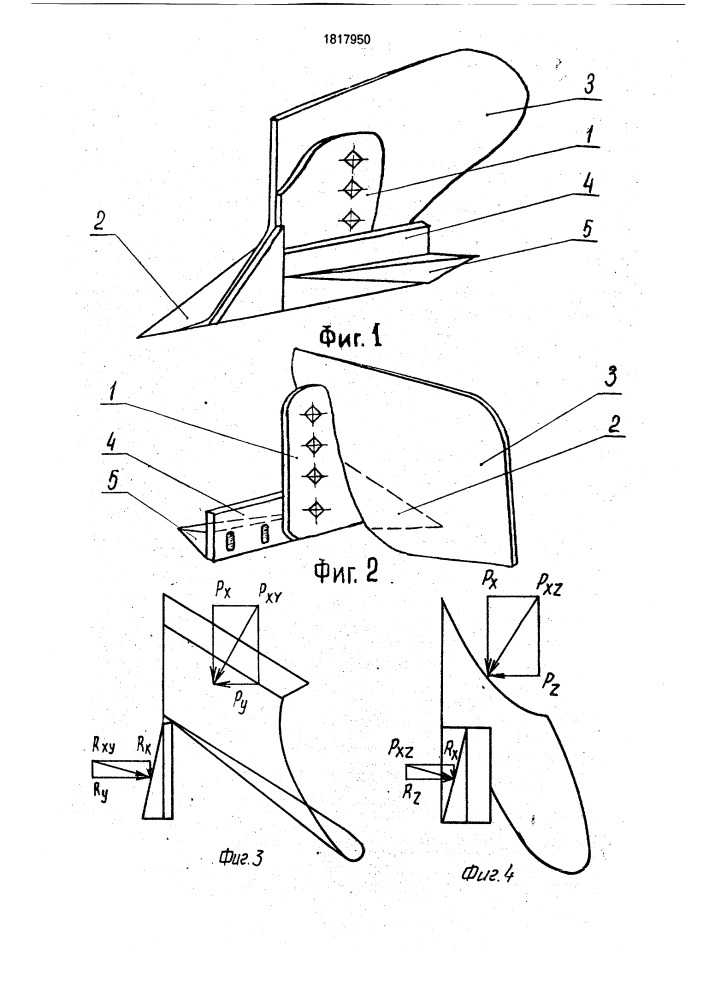

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:
