Циркулярная пила своими руками: виды, инструкция по изготовлению

Стационарные циркулярные станки

Это агрегаты крупных размеров, отличающиеся внушительной мощностью и способностью распиливать заготовки большого размера. Их используют на мебельных фабриках, деревообрабатывающих предприятиях и в мастерских, в качестве как основного, так и вспомогательного оборудования.

Но не только мощностью и универсальностью характеризуются стационарные модели циркулярных станков. Благодаря устойчивой конструкции с минимальным влиянием вибраций получается чистый и ровный распил без малейших дефектов. Диапазон глубин при этом варьируется от 70 до 125 мм.

Кроме этого, дисковые распиловочные машины на стационарной базе имеют большой рабочий ресурс. Элементная база рассчитывается на длительные и безостановочные сеансы обработки, что достигается благодаря высокопрочным материалам. Например, несущая конструкция циркулярного станка изготавливается из литого чугуна. Расходные материалы и составные части электродвигателя также имеют высокий рабочий ресурс.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.

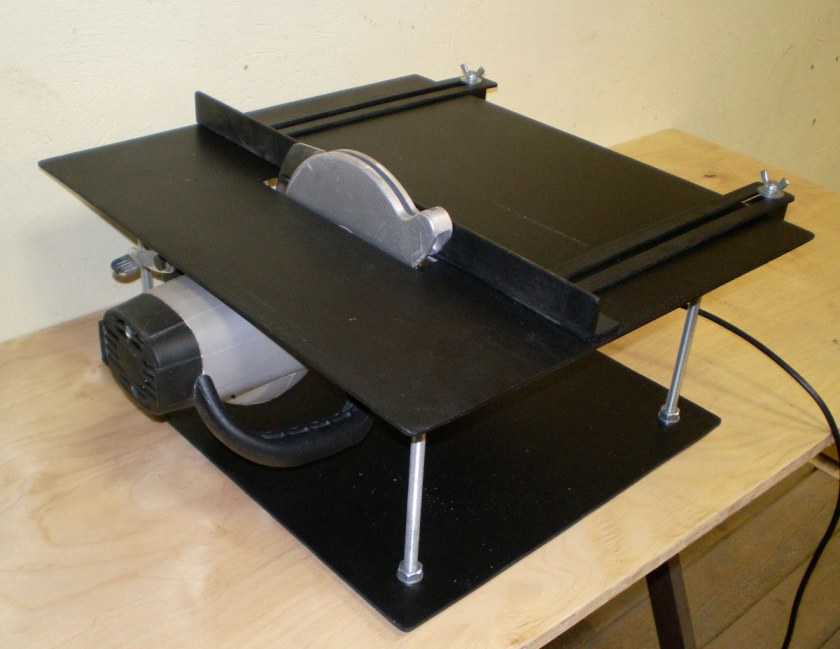

Монтаж на станину ручной циркулярной пилы.
Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Локализация неисправности

Первым делом пытаетесь определить, что сломалось. Имеется в виду не конкретный узел, а характер повреждения. Оно может быть механическим или возникнуть в электрической части пилы. Иными словами, если из нее пошел дым, это одно, а когда появляется посторонний шум или свист — это совсем другое. Именно эти два критерия и являются основными при локализации неисправности. Есть, однако, и третий, когда пила совсем не издает звуков. С него и начнем.

Устройство циркулярной пилы.

Как ни странно, то, что пила молчит, может быть хорошим признаком. Здесь нелишним будет упомянуть о тех неисправностях, которые обычно печатаются на последней странице руководства по эксплуатации. На первый взгляд они кажутся смешными, но проявите к ним чуточку уважения. Проверьте, есть ли напряжение в розетке и исправен ли сетевой шнур. Если все нормально, то остался всего один шанс избежать полной разборки — проверить щетки.

На абсолютном большинстве циркулярок для того, чтобы добраться до щеток, необходимо открутить два болта. Этот узел представляет собой два угольных элемента, которые упираются в коллектор. Так как он постоянно вращается, то щетки подвержены износу и со временем “зависают”, т.е. не достают до него

На это надо обратить внимание в первую очередь. Кроме того, угольные щетки соединяются с клеммами статора

В этом месте иногда пропадает контакт. Проверьте это. Если все нормально, разборки не избежать.

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.

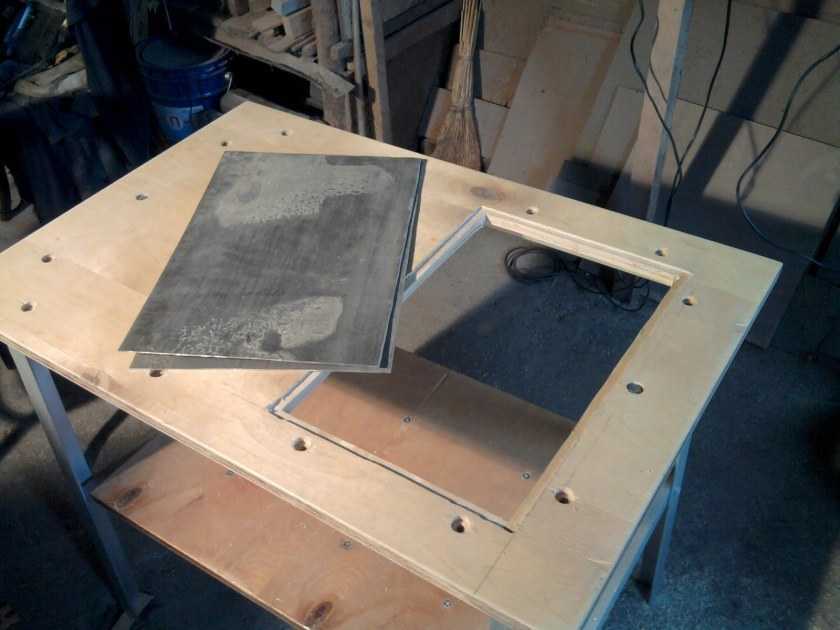

Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Originally posted 2018-04-18 12:27:28.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

Станина или основание;
Двигатель – чаще всего это асинхронный электродвигатель;
Ременная передача — шкивы и передаточный ремень;
Рабочий вал циркулярной пилы;
Рабочий стол;
Устройства безопасности;
Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);

доски 50 на 100 мм;

бруски 50 на 50 мм;

несколько саморезов;

деревянный клей;

один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Рекомендуем: Заклепочник ручной — какой выбрать и как им пользоваться

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Изготовьте другие варианты

Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.

Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.

Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.

Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.

К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.

Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.

Рисунок 3. Схема диска для циркулярки.

Следующий этап — изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.

Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.

Которая в простонародье называется циркуляркой, является производительным и удобным инструментом. Его можно использовать для выполнения огромного количества задач. Возможно, и вы являетесь его обладателем или только планируете его приобрести. Однако при распиле больших партий материала работать с подобным приспособлением довольно тяжело. Облегчить этот процесс можно с помощью стола, изготовить который вы можете самостоятельно. Эта идея проста в реализации, а подготовить перед началом работ необходимо доски и фанеру.

Ручная пила при этом располагается снизу рабочей поверхности, а вот ее рабочий диск находится в прорези. После включения оборудования диск вращаться, а при подаче пиломатериала начинается процесс раскроя. Максимальная толщина обрабатываемых заготовок будет зависеть от мощности пилы и размера диска. При выборе инструмента следует учитывать толщину столешницы, на которой он будет укреплен.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

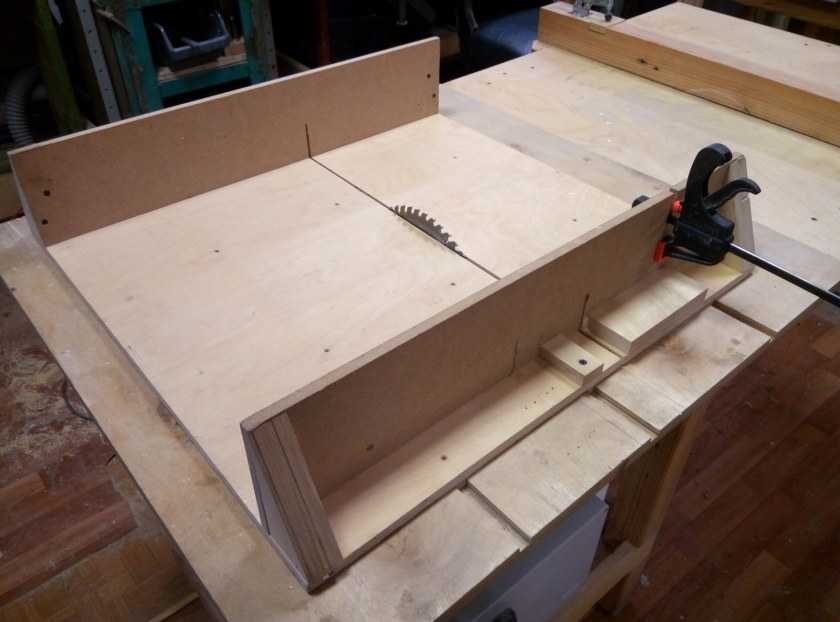

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

прорезаются продольные пазы для шпонок;
шпонки монтируются на упорной планке;
между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

лифт;
расклинивающий нож;
подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Сфера применения самодельной пилы

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.

Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.

Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Рекомендуем: Причины и этапы перемотки статора болгарки своими руками — советы профессионалов

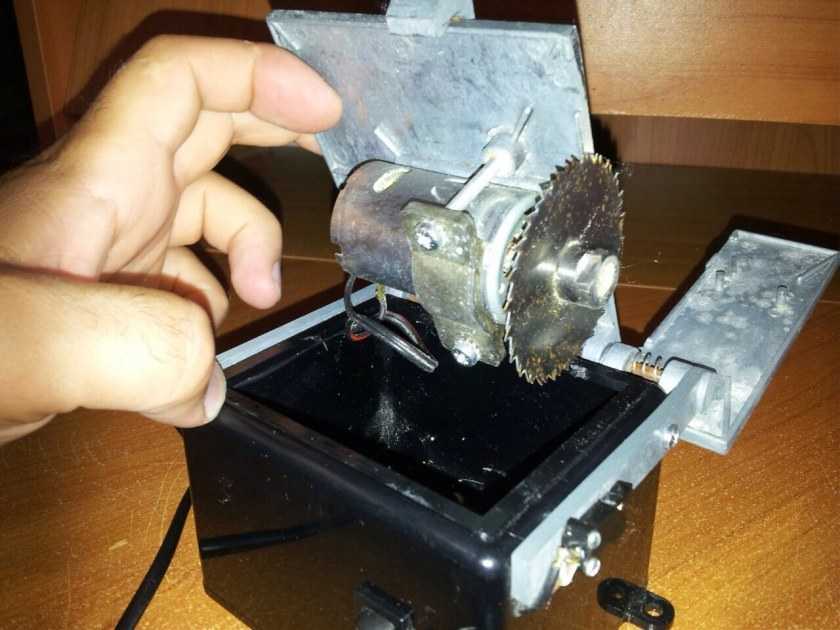

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине; на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.
