Как установить новую деталь

Прежде всего микроволновку нужно отключить от электропитания. Если она только что использовалась, то нужно дать ей время остыть. Теперь можно переходить к ремонту:

Тщательно вымыть внутреннюю поверхность микроволновки и протереть насухо. Можно использовать самые разные средства от обычной соды до моющего средства специально для эмали, это зависит только от выбора владельца; Нужно снять заднюю крышку прибора;

С помощью отвёртки нужно аккуратно отвинтить 4 болта

Нужно провести первичный осмотр механизма. Если есть почернения или полностью сгоревшие детали, но менять нужно не только магнетрон;

Механизм без видимых повреждений. Лучше перед отсоединением проводов сфотографировать их расположение

Отсоединить магнетрон от проводов; Если детали можно починить, то переходите к следующему шагу;

Внимательно осмотреть колпачок. Если он сгорел, как на фото, то нужно заменить его на новый. Если нет, то надо перейти к следующему шагу;

Расплавленный и новый колпачки

Требуется проверить, как работает магнетрон по алгоритму, указанному выше; Нужно аккуратно поставить новый магнетрон на место старого; Вкрутить саморезы, чтобы зафиксировать его; Подсоединить к нему провода

Важно их не перепутать, иначе либо техника вообще не заработает, либо сломается. Привинтить заднюю крышку микроволновки на место; Проверить её работу после ремонта

Если она по-прежнему искрит или вообще не работает, то, скорее всего, владелец ошибся и сделал что-то не так

В таком случае настоятельно рекомендуется отдать микроволновку в ремонт.

Исправный конденсатор

Замена конденсатора

Если выявлена проблема с переходным конденсатором, то его можно заменить таким путём:

• Снять крышку фильтра;
• Перекусить кусачками контакты дросселей;
• Сверлом (3 миллиметра) сделать отверстия вокруг конденсатора;
• Достать из корпуса фильтр;
• Отмотать у каждого дросселя один виток, благодаря этому контакт будет длиннее;
• Отполировать контакты наждачной бумагой;
• Вставить новый конденсатор в корпус;
• Привинтить его с помощью болтов;
• Аккуратно соединить контакты таким образом, чтобы они не соприкасались со стенками корпуса;
• Закрыть крышку фильтра.

С помощью инструкции и необходимых инструментов можно починить некоторые составляющие магнетрона. Однако если человек не уверен в своих силах и умениях, лучше обратиться к профессионалам. Несоблюдение техники безопасности или обыкновенная случайность могут навредить здоровью и жизни сразу нескольких людей. Чтобы отсрочить ремонт микроволновки, пользователям следует не нарушать инструкцию по эксплуатации и не пренебрегать регулярной чисткой от жира и частиц еды.

Проверка мультиметром

Для проведения качественной и полной проверки специалисты рекомендуют использовать мультиметр. Тестером можно измерить постоянное и переменное напряжение, провести проверку диодов и установить точную причину неисправности микроволновой печи. Особо полезным данное устройство будет при отсутствии внешних признаков повреждений.

Выполнение проверки

• Для проведения проверки необходимо включить измерительный прибор и установить начальное значение в 200 Ом.
• Далее требуется подключить щупы к контактам магнетрона.
• Оптимальное значение — 0.7-1 единиц. Отклонение от значений говорит о нарушении в работе инструмента.
• Полное отсутствие каких-либо сдвигов и новых показателей свидетельствует о нарушениях в работе нитей накала. Главной причиной является их обрывание. Здесь потребуется помощь специалиста в проведении ремонтных работ.

Проверка конденсатора

С помощью мультиметра также можно проверить конденсатор. Он выполняет функции элемента питания при работе магнетрона. Поэтому выход его из строя может спровоцировать и прекращение функциональности самого магнетрона.

Суть проверки заключается в том, чтобы прозвонить конденсатор с помощью проверяющего устройства.

• Для этого необходимо установить максимальные значения мультиметра.
• Далее один щуп мультиметра подсоединить к контакту (использовать можно любой), а другим установить точное касание с корпусом конденсатора.
• При исправном состоянии показатели должны остановить свои значения на отметке «бесконечность».
• Любые отклонения говорят о выходе из строя. Если заряд пробивает корпус, значит, возникли повреждения в самой ёмкости конденсатора. Устройство нуждается в проведении ремонтных работ или замене.

Как проверить на исправность

Замена детали дорого стоит, поэтому многие предпочитают купить новую микроволновку. Однако не стоит избавляться от старой техники. Проверьте магнетрон свч печки на исправность, чтобы удостовериться в его поломке. Главные признаки неисправности — дым, искры и звуки из печи. При их отсутствии сделайте общую проверку или диагностику с помощью тестера.

Общая проверка

Отключите микроволновку от подачи электроэнергии. Выдерните шнур питания из розетки. Визуальный осмотр внутреннего отсека печи должен выявить оплавленные места, сгоревшие или потемневшие участки. Так можно обнаружить сгоревший предохранитель. Если ничего не заметили, без измерительного прибора не обойтись.

Проверка при помощи тестера

Скрытую неполадку выявит проверка магнетрона тестером. Диагностируйте не подсоединенную к микроволновке деталь.

Рекомендуются поэтапные действия:

1. Подключите щупы тестера к клеммам магнетрона. Если накал отгорел, будет показана бесконечность.
2. Осмотреть основную печатную плату, в которую встроены диоды, резисторы, варистор и прочее. Для проверки не выпаивайте элементы, прозвон можно делать прямо на плате.
3. Если термический предохранитель прозвонить при комнатной температуре, он должен выдавать сигнал.
4. Высоковольтный конденсатор проверяется только на пробой. В нормальном состоянии он показывает бесконечность. В неисправном — сопротивление, близкое к нулю.
5. Диагностика высоковольтного диода. Последовательное соединение диодов в его составе не дает возможность осмотреть его. Уровень внутреннего сопротивления высок для измерения. Убедитесь, что по этой части нет пробоя. В этом поможет мегомметр.

Колпачок магнетрона – так и норовит прогореть!

Эта деталь микроволной печи очень часто становится причиной невозможности ее использования по прямому назначению. Обычно колпачок перегорает из-за нарушения вакуума внутри магнетрона. Вам потребуется демонтировать колпачок и проанализировать состояние трубки.

В случаях, когда она имеет повреждение, вам предстоит выполнить замену всего магнетрона. Сразу заметим, что его стоимость иногда сопоставима с ценой на новые СВЧ-печи. Подумайте. Возможно, будет лучше приобрести новенькую микроволновку, чем тратиться на покупку целого магнетрона и его установку.

Если же повреждений на трубке нет, вполне реально произвести ремонт колпачка своими руками. Он выполняется следующими способами:

Установкой нового колпачка

Важно! Всегда приобретайте фирменные детали. Для печей LG нужен колпачок, рекомендованный именно этим производителем

А для агрегатов под другими брендами следует покупать элементы, подходящие под конкретную микроволновку.
Очисткой колпачка от нагара и последующей его установкой на старое место, но с поворотом на 180°.
Изготовлением нового изделия своими руками и его монтажом на предназначенное место.

Установка нового колпачка магнетрона

Изготовить самостоятельно новый колпачок можно из любого подходящего по сечению конденсатора (электролитического). Вам необходимо будет вырезать из него заготовку и сделать в ней электрической дрелью отверстие.

Затем следует тщательно отполировать самодельную детальку, смочить кусочек ткани в растворителе и протереть ею колпачок. Это делается для повышения показателя проводимости нового элемента. Подготовленную таким образом деталь устанавливаете в магнетрон и наслаждаетесь стабильной работой своей СВЧ-печи. Ремонт окончен!

Обратите внимание. При перегорании колпачка на волноводе и магнетроне может оседать нагар (эти узлы располагаются в агрегатах практически вплотную друг к другу)

Его обязательно необходимо удалить. Лучше всего использовать для этих целей обычный пылесос, включенный на половину мощности. Нелишней будет и дополнительная обработка очищенных узлов растворителем.

Как проверить на исправность магнетрон?

По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.

В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.

Общая проверка

В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.

Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.

Проверка с помощью тестера

Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:

1. Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
2. Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
3. В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
4. Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
5. Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.

Немного истории

Существует история о том, что идея о создании микроволновой печи пришла в голову Перси Спенсеру (изобретатель), когда он находился возле магнетрона.

Случилось так, что у него в кармане находился шоколадный батончик, который растаял во время эксперимента. Существует версия о подогретом магнетроном бутерброде.

Как бы то ни было сейчас, ни одна кухня не обходится без его изобретения. Хотя первые микроволновые печи могли весить 340 кг. Были до 175 см. высотой и использовались они в столовых для солдат и ресторанными организациями.

Принцип работы микроволновки прост, магнетрон преобразует электрическую энергию в электромагнитное излучение, которое в свою очередь начинает воздействовать на молекулы пищи, помещенной внутри СВЧ печи. Из-за сильного трения молекул пища и нагревается.

Современные микроволновые печи оснащены множеством дополнительных функций. Встроенная память на рецепты, приспособления для гриля и функции одновременного подогрева нескольких тарелок в одно время.

Еще встраивается Wi-Fi адаптер, благодаря которому в печь загружаются сведения о калорийности блюд и пр. полезная информация.

Полезные советы

При работе микроволновки вы обнаружили нехарактерный треск и шум, появление искр — прекратите использование, отсоедините от сети. Такая ситуация может привести к возгоранию без должного монтажа. Причиной может стать перегрев и перегорание колпачка, из-за которого печь начинает искрить. Поиск поломки и ее ликвидация будет стоить в разы дешевле, чем приобретение новой детали, поэтому оттягивать не стоит.

Слюдяная накладка бережет гнездо волновода от попадания в него пищевых отходов. Она может прийти в негодность, при обнаружении неполадок в системе колпачка, а это влияет на работоспособность магнетрона. Основное требование к слюдяной накладке: она должна содержаться в чистоте, т.к. жир под действием температур может проводить электрический ток и, как следствие, образует искры в камере.

Нестабильное напряжение в помещении негативно сказывается на СВЧ-печи. В такой ситуации лучше осуществлять работу устройства через стабилизатор. При уменьшении мощности износ катода прибора происходит чаще, т.е. при напряжении в объеме 200 Вт в два раза падает сила работы электронной лампы.

Не всегда поломка микроволновки связана со схемой питания и магнетроном. Прежде чем искать причину сбоя в них, проверьте внешний вид слюдяной пластины и степень напряжения в местах подключения устройства к сети питания.

Микроволновая печь — это важный бытовой предмет в современном укладе жизни, с множеством функций и задач, которые облегчают жизнь человека. Но для долгой и качественной работы нужно следить за внешним видом прибора, содержать его в чистоте и эксплуатировать согласно рекомендациям производителя.

Высоковольтный трансформатор микроволновки.

Высоковольтный трансформатор обеспечивает питание магнетрона микроволновки. При неисправности повышающего трансформатора питание на высоковольтную часть устройства не поступает, СВЧ печь перестает генерировать микроволны и соответственно греть продукты.

Какие признаки неисправного трансформатора:

• Микроволновка гудит, вибрирует во время работы
• Появился едкий запах гари, или дыма
• Микроволновка работает, но не греет

Причины неисправности трансформатора

1. Межвитковое замыкание обмоток
2. Обгорел контакт на разъеме
3. Обрыв контакта на в месте соединения клем с обмоткой

Межвитковое замыкание.

Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора – это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

Видимые признаки неисправного трансформатора

Обгоревшая обмотка трансформатора

Сгоревший трансформатор

Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей “отдохнуть” около 15-20 мин. чтоб она могла остыть.

Обгорел контакт на разъеме.

Частая причина неисправного трансформатора – это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

Обрыв в месте соединения клем с обмоткой.

В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

Схема трансформатора СВЧ

Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до

2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до

3,1 В, так называемая “накальная обмотка”, необходима для питания анода магнетрона.

Схема высоковольтной части СВЧ

Как проверить высоковольтный трансформатор мультиметром

Наличие контакта можно проверить омметром. Для проверки соединения необходимо “прозвонить” сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны “звонится” на корпус трансформатора. При наличии пробоя первичной обмотки на корпус – трансформатор неисправен.

Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при “прозвонке” вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым – клеммы вторичной обмотки.

Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

Сопротивление обмоток трансформатора микроволновки

Измеряемая цепь	Сопротивление
Первичная обмотка	от 2 до 4 Ом
Вторичная обмотка	от 120 до 200 Ом
Накальная обмотка	от 0,1 до 1 Ом

Замена трансформатора микроволновки

Для замены неисправного высоковольтного трансформатора необходимо подобрать аналогичную деталь. Трансформаторы микроволновки имеют общий принцип работы, но они отличаются классом (смотрите маркировку 200, 220, 250 class) мощностью и расположением посадочных креплений. Мощность трансформатора должна быть согласована с мощностью подключенного магнетрона.

Если мощность нового трансформатора будет меньше (100-200 Ватт), то печь будет немного недогревать, необходимо увеличить время нагрева. Если мощность будет больше – ничего страшного не произойдет, немного увеличиться запас мощности и соответственно ресурс трансформатора.

1″ :pagination=pagination :callback=loadData :options=paginationOptions>

Разновидности микроволновок

Все микроволновки делятся на два вида: с электромеханическим или, проще говоря, механическим управлением, и с электронным. Первые отличаются более простым устройством системы и, соответственно, более низкой ценой. У вторых более «дружественный» интерфейс и они удобнее в эксплуатации.

Механическое управление

Большинство микроволновок с механическим управлением почти аналогичны и принципиальных отличий не имеют.

Перед вами электрическая/принципиальная схема микроволновки Samsung RE290D с электромеханическим управлением.

«Сердцем» любой микроволновки является магнетрон. Именно он генерирует колебания сверхвысокой частоты (СВЧ), которые и разогревают продукты, помещенные внутрь микроволновки или, как ее еще называют, СВЧ-печи.

Чтобы магнетрон заработал, на него необходимо подать напряжение накала катода (у большинства магнетронов 3,15 Вольт) и высокое напряжение питания анода (от 2000 до 4000 Вольт).

• Эти напряжения снимаются с вторичных обмоток трансформатора H. V. TRANSF;
• Фильтр NOISE FILTER предотвращает попадание импульсных помех из СВЧ-печи в питающую сеть;
• Мотор TIMER MOTOR отсчитывает время приготовления пищи. Электромотор FAN MOTOR с установленной на его оси крыльчаткой охлаждает магнетрон, который при работе сильно нагревается;
• Также включаются не показанный на схеме двигатель, вращающий поворотный столик, и лампа LAMP, которая подсвечивает камеру печи.

Комбинированный нагрев

Отдельные модели СВЧ-печей дополнительно оснащены ТЭНами (трубчатыми электронагревателями) и имеют комбинированный нагрев — микроволновый плюс тепловой. Это помогает образованию поджаристой корочки у продуктов, которая при чисто микроволновом нагреве отсутствует.

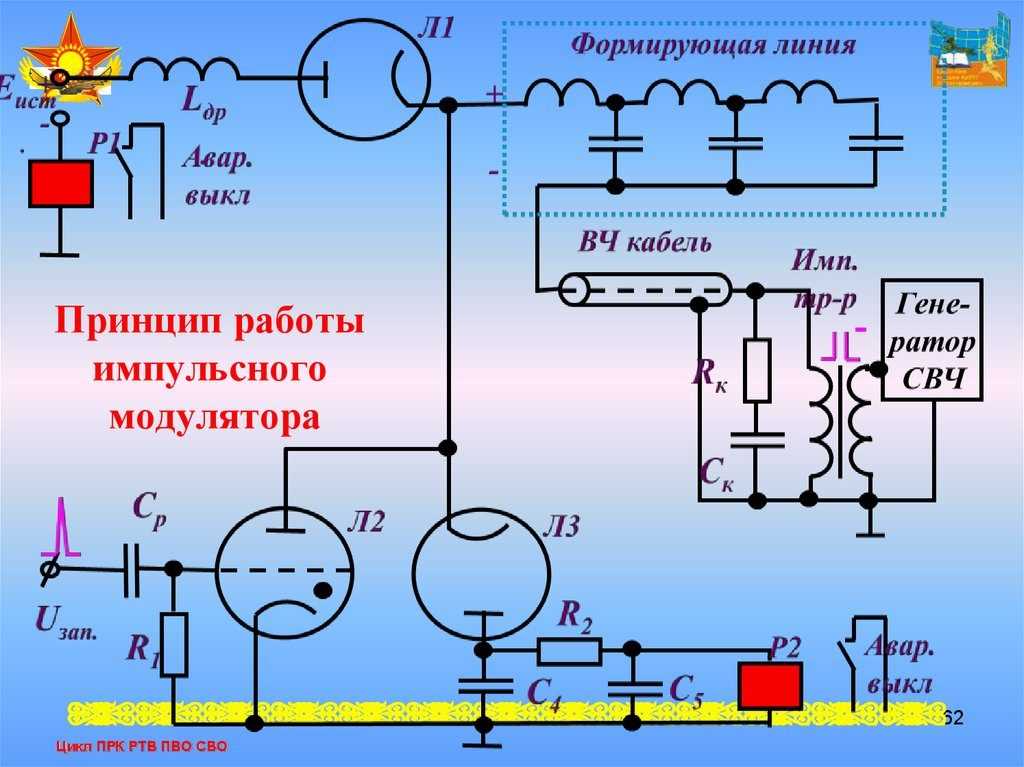

Импульсная модуляция

Выходная мощность магнетрона и, соответственно, нагрев продуктов регулируется способом, который тоже заимствован из радиолокации. Магнетрон включается время от времени, чередуясь с паузами. Чем больше он «простаивает», тем меньше нагрев продуктов. В специальной литературе такой способ называется импульсной модуляцией (ИМ).

На приведенной схеме включение-выключение магнетрона производится с помощью переключателя VPC SWITCH, который механически связан с электродвигателем таймера.

Электронное управление

Исполнительная/силовая часть схемы микроволновки с электронным управлением ничем не отличается от показанной выше. Отличие только том, что микроволновка с электронным управлением не имеет механических контактов и ее работа управляется микропроцессором и интегральными схемами. Роль контактов выполняют электронные ключи — симисторы. Более того, при крайней необходимости возможна замена электромеханической системы управления на электронную систему и наоборот.

Унифицированность

Таким образом, можно сказать, что все микроволновки, как ведущих брендов — «Самсунг», Bosch, Gorenje, Daewoo, «Панасоник», «Эленберг», «Скарлетт», LG — так и производителей «второго эшелона» — Digital, Trony и так далее — имеют одинаковое устройство и достаточно большую взаимозаменяемость составных элементов. Для иллюстрации покажем фотографии микроволновок с разными видами управления.

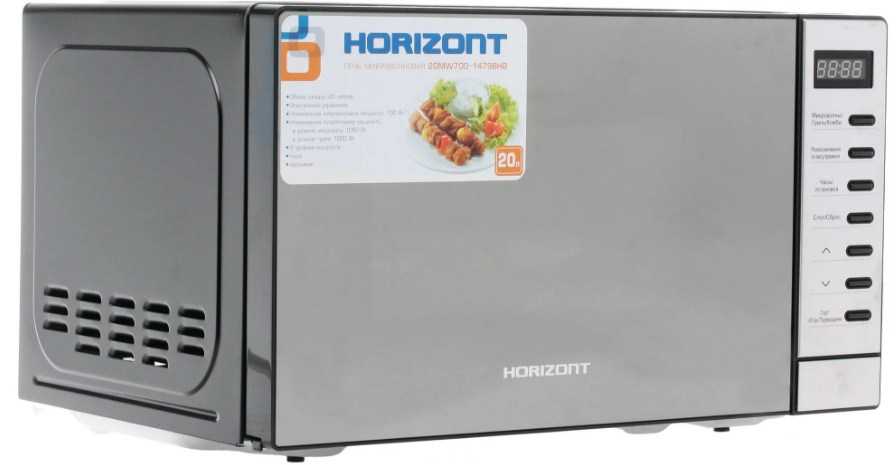

Это печка с электронным управлением.

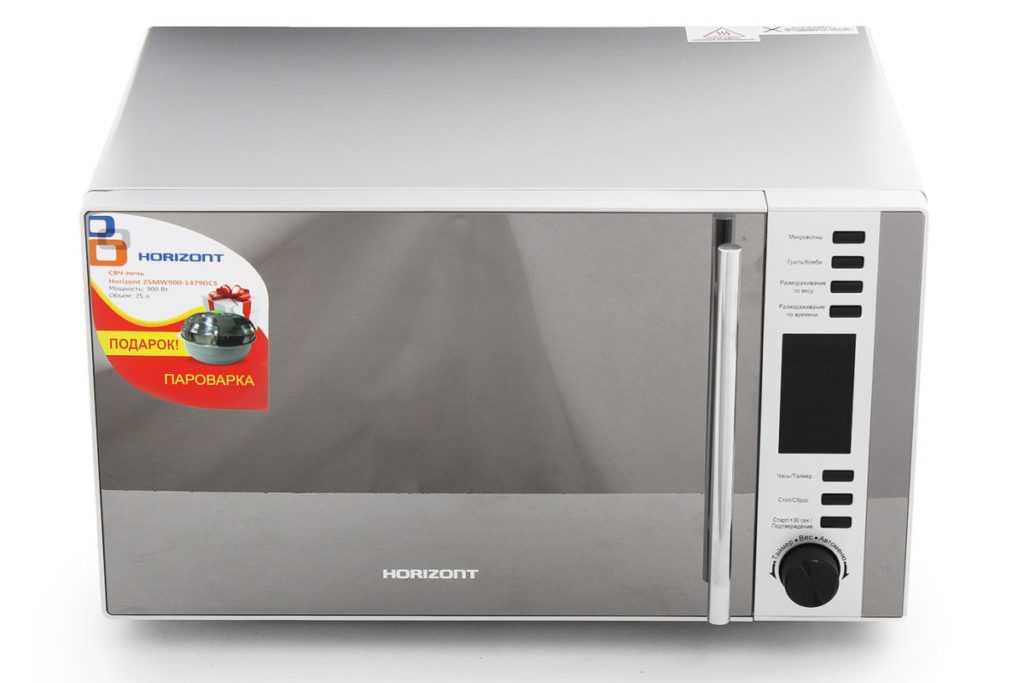

А это с механическим. Как видите, два основных типа печей легко отличить друг от друга даже визуально. Но при этом, согласно схемам, немного отличается их конструкция.

Please turn JavaScript on and reload the page.

Микроволновая печь — отменное изобретение человека, которое всячески ему помогает в бытовых условиях, экономя время, способствуя оперативному приготовлению различных блюд. Подобная техника представлена на рынке различными производителями, предлагающими огромное количество моделей, имеющих определенные характеристики. Благодаря современному управлению приготовить пищу может самостоятельно даже ребенок, причем достаточно безопасно. Среди модельного ряда, представленного в торговых сетях, большой популярностью пользуются устройства компании Самсунг.

Как расшифровать ошибки микроволновки Самсунг. Что делать, чтобы устранить неисправности. Какие датчики Контакты · БытТехСервис» СВЧ » Коды ошибок и неисправности микроволновок Самсунг Программные (Е- 5-х).

Какие проблемы могут возникнуть

Изучив устройство магнетрона, становится понятно, что из строя выходит не вся деталь. Возможно, не работает какая-то из его частей, что и необходимо установить. Существует несколько распространенных причин поломки. Как проверить магнетрон и узнать, где именно кроется неисправность?

1. Одной из важных составляющих магнетрона является специальный колпачок, который сохраняет вакуумность трубы. Если проблема в нем, то заменить его не составит труда.
2. Если деталь перегревается, то значит, из строя вышел радиатор.
3. Из-за перегрева может произойти обрыв нити накаливания. Для диагностики этой неисправности потребуется специальный тестер. В рабочем состоянии нить показывает напряжение 5-7 Ом. Если она вышла из строя, то напряжение упадет до 2-3 Ом, если же произошел обрыв, то прибор покажет бесконечность.
4. Поломка фильтра проверяется тестером. Если деталь исправна, прибор покажет бесконечность, в случае поломки – вы увидите численное сопротивление.

Как устроена микроволновка – основные детали и узлы

Перед тем, как начать ремонт СВЧ-агрегата для приготовления пищи, имеет смысл разобраться с его устройством. Совсем необязательно досконально изучать электротехнические схемы микроволновки и пытаться выяснить все особенности ее функционирования. Достаточно узнать об основных узлах СВЧ-печи, чтобы попытаться отремонтировать ее своими руками.

Любая микроволновка состоит из нескольких функциональных элементов:

• волновода;
• магнетрона;
• камеры для приготовления пищи;
• блока управления установкой;
• корпуса.

Важное значение для бесперебойной работы микроволновых печей имеет магнетрон. Его составными частями являются: металлическая нить, выполняющая функцию катода, стенки камеры (анод), специальные полости (их называют резонансными), излучатель (по сути – антенна), катушка, радиатор

Магнетрон микроволновой печи

Именно магнетрон считается сердцем микроволновой печи и основной ее рабочей схемы. Последняя, кроме того, включает в себя такие элементы:

• выпрямительный высоковольтный диод;
• трансформатор;
• предохранитель (высоковольтный);
• конденсатор вольт-добавки.

Каждая из указанных выше деталей СВЧ-печи любого производителя (будь то LG, Samsung или другая компания) в процессе эксплуатации может выйти из строя.

Реанимировать поломанный агрегат могут в ближайшем сервисном центре. Но стоимость восстановительных работ в нем, как правило, достаточно высока. Настоящему домашнему умельцу подобное положение вещей не подходит. Ведь многие поломки микроволновок вполне реально исправить своими руками. Об этом и поговорим.

https://youtube.com/watch?v=IQgJ5ds7rME

Возможные неисправности

Как и любой другой прибор или же элемент в бытовой технике, магнетрон имеет свойство выходить из строя. И нарушение функциональности этой детали может наблюдаться по таким причинам:

• сгорание защитного колпачка, что может вызвать искру при работе, в случае чего необходимо провести замену на любой целый (обычно они все одинаковы, поэтому подходят под любой магнетрон);
• перегорание нити накала;
• процесс разгерметизации магнетрона, который может наблюдаться в результате перегрева;
• возникновение ситуации с пробоем на высоковольтном диоде;
• сгорание высоковольтного предохранителя;
• отсутствие контакта в термопредохранителе;
• пробой в высоковольтном конденсаторе.

В случае любой неисправности, кроме разгерметизации, возможно исправить ситуацию в домашних условиях без помощи специалистов. При отсутствии какого-либо опыта в работе с электроприборами, лучше обратиться в сервисный центр.

https://youtube.com/watch?v=48MEK-QZwmY

Что такое магнетрон

Это генератор сверхвысокочастотного (СВЧ) излучения в печи. Электромагнитные волны, которые он излучает, нагревают продукты, приводя в движение молекулы воды в пище. Получается, что еда разогревается без теплового влияния извне. Поэтому рабочая температура в микроволновке не может превышать 100°С — точку кипения воды.

Как устроен

Тут можно вспомнить школьного физика, который справедливо говорил, что наука пригодится.

Принцип работы и схема этого электровакуумного диода напоминает обычную электрическую лампочку. Высокое напряжение подаётся к корпусу, который является катодом. Подключается питание, элементарные частицы — электроны — устремляются к аноду.

Из чего состоит анод? Медная гильза (цилиндр, трубка, лампа) с вакуумными секциями внутри и вольфрамовой нитью накала. По бокам расположены магниты, создающие магнитное поле и задающие спиралевидную траекторию движения частицам. Электроны, перемещаясь по резонатору с бешеной скоростью, возбуждают высокочастотные токи. Возникает мощный СВЧ-поток, который выходит в духовой шкаф через волновод (антенну). Защита устройства от перегревания обеспечивается алюминиевыми пластинами радиатора.

Если пища не греется, необходимо проверить магнетрон.

Конструкция микроволновки

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

1. Магнетрон.
2. Трансформатор.
3. Высоковольтный предохранитель.
4. Выпрямительный диод.
5. Конденсатор.
6. Блок управления.

Расположение элементов в микроволновке Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

3 простые причины

Если микроволновка искрит и трещит — это не значит, что придется заниматься серьезным ремонтом. Разберем простые варианты устранения проблемы в микроволновой печи.

Причина №1. Нарушение лакокрасочного покрытия внутри СВЧ печи

1. Осмотрите камеру изнутри. Снимите вращающуюся подставку, чтобы видеть все поверхности. Краска может просто отслоиться и сразу не будет видна проблема.
2. Приобретите специальную краску для окрашивания поверхностей внутри микроволновки. На упаковке обязательно должно быть указание, что она подходит для этих целей.
3. Зачистите все поврежденные участки. Обязательно удалите все, что отслаивается и обработайте металл наждачной бумагой для устранения очагов коррозии. Перед окрашиванием обезжирьте поверхность растворителем или бензином.
4. Нанесите краску по инструкции на упаковке. Если у вас аэрозольный вариант, то просто взболтайте его и распределите состав ровным слоем. Лучше обработать не только поврежденный участки, а всю поверхность

Причина №2. Использование посуды с металлическим декором

Обратите внимание, когда появляются искры в микроволновке при включении подогрева или другого режима. Чаще всего причиной служит декор на посуде.
Исключите все варианты с блестящим декором, и проблема будет решена без каких-либо усилий.. Рекомендую приобрести комплект посуды для микроволновки

Чаще всего это жаропрочное стекло, обеспечивающее наилучшее качество нагревания

Рекомендую приобрести комплект посуды для микроволновки. Чаще всего это жаропрочное стекло, обеспечивающее наилучшее качество нагревания

Причина №3. Использование металлической посуды

1. Никогда не применяйте посуду из металла. Из-за нее внутренняя поверхность может вообще загореться, а изделия иногда даже плавятся.
2. Еще одна причина появления искр — подогрев изделий в фольге. Обязательно убирайте ее, а то получите настоящий фейерверк внутри СВЧ

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

• Целостность сетевого шнура
• Положение дверцы и систему ее закрытия
• Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.
