Схемы подключения газового котла в частом доме

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

1. Имеется окно, которое можно открыть в любой момент.
2. Наличие действующей вентиляции.
3. Наличие газовой и водопроводных труб.
4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
2. Вблизи не должно быть окна.
3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел «Газовое хозяйство» общего проекта на котел.
3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Требования к месту расположения такого котла

Газовые котлы одноконтурные подразделяются на напольные и настенные, и, в зависимости от приобретаемой модели, будут и особые требования к помещению:

1. Для настенных одноконтурных газовых установок необходимо: наличие хотя бы одного окна в помещении, где будет размещаться сам котел;
2. нужно смонтировать дымоход;
3. бойлер лучше всего располагать поблизости от котла.

Для напольной газовой конструкции необходимо:

1. оборудование отдельного помещения;

изолирование стен негорючими материалами;
организация дымохода;
оборудование приточно-вытяжной вентиляции;
монтирование бойлера либо возле котла, либо хорошее утепление трубы, которая будет подавать горячий теплоноситель в бойлер, установленный в доме;
организация бетонного участка под установку самой конструкции котла.

Вам будет интересно >> Как работает энергонезависимый газовый котел

Особенности монтажа газового котла

Схема подключения газового котла начинается с выбора места для его установки. Причем это должно быть отдельное нежилое помещение, которое называется котельной. В котельной требуется оборудовать дымоход из трубы для отвода отработанных газов. Обязательный условием при установке газового котла является монтаж приточно-вытяжной вентиляции. Ее монтаж выполняется путем проделывания отверстия под потолком для выхода воздуха, а для его притока – внизу в 30 см от уровня пола.

Монтаж напольного газового котла предусматривает применение следующих инструментов:

1. Сварочный агрегат.
2. Дрель и сверла.
3. Набор ключей и отверток.
4. Строительный уровень.
5. Рулетка.

Установка

Установка напольного газового котла выполняется на ровную и прочную поверхность. В качестве прочной поверхности используется бетонная стяжка. Недопустимо выполнять установку агрегата на поверхности, которые воспламеняются: доска, ламинат и т.п.

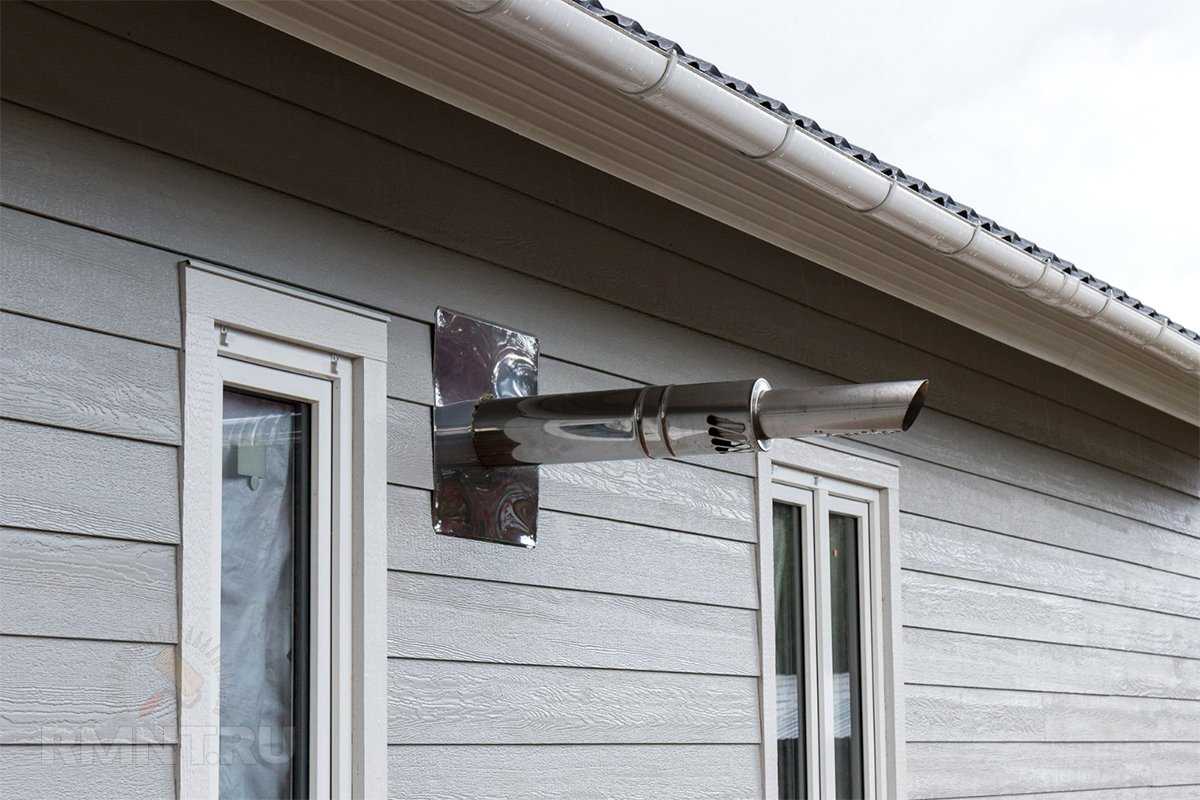

Обустройство дымохода

После размещения агрегата, выполняется обустройство дымохода и последующая проверка наличия тяги. Для обустройства дымохода используются асбестоцементные или оцинкованные трубы. Оптимальный вариант – это использование коаксиальных дымоходов, которые представляют собой конструкцию «труба в трубе». Такие дымоходы уже утеплены, поэтому требуют только выполнения монтажа.

При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой. В продаже имеются специальные утеплители для дымоходов. Когда дымоход будет готов, то можно выполнять присоединение котлоагрегата к системе отопления.

Подключение к системе отопления и водоснабжению

Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. В случае с одноконтурным агрегатом происходит подключение только к системе отопления: отводящая труба и обратка. Второй контур – это горячая вода, которая расходуется на мытье посуды или принятие душа.

Какой контур подключать первоначально, не имеет значения. При подключении второго контура (горячего водоснабжения), нужно на входе в котел установить кран и фильтр грубой очистки. На выходе (откуда будет поступать горячая вода), монтируется кран, при открытии которого будет осуществляться подача воды. Соединение с водопроводом рекомендуется выполнять как можно ближе к водонапорной трубе, что позволит обеспечить высокое давление.

Монтаж первого контура предусматривает использование следующих изделий:

• Два вентиля с обратным клапаном;
• Группа безопасности при ее отсутствии в устройстве агрегата;
• Расширительный бак.

Схема подключения двухконтурного газового котла также проста, как и установка одноконтурного. Отличие лишь заключается при подключении настенного газового котла и парапетного. Все дополнительные устройства к настенному агрегату уже установлены внутри него, поэтому его подключение в систему отопления требует установку двух вентилей: на входе и выходе.

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Однако сделать это своими руками не составит большого труда, но только займет больше времени.

Подключение к газовой магистрали

Для подключения к газовой магистрали используется гибкий шланг. Можно использовать и стальную трубу, однако такой способ монтажа является менее удобным. Подающая труба обязательно оснащается краном или вентилем. После монтажа выполняется проверка на утечку газа.

Подключение к сети

Перед запуском агрегата его нужно подключить в сеть. Для этого используют бытовую сеть напряжением 220 Вольт. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения. Это позволит продлить срок службы агрегата, ведь при малейших перепадах напряжения происходит выход из строя электроники.

Габариты и мощность отопительных котлов

Габариты газового котла напрямую связаны с типом исполнения. Одноконтурные газовые котлы обычно выпускаются в напольном варианте и имеют более солидные размеры. Они довольно громоздки, занимают большую площадь, весят до 110 кг. Для нагрева холодной воды рядом устанавливают накопительный бойлер. Основным преимуществом одноконтурного напольного котла выступает большая тепловая мощность, достигающая 300 кВт. Одноконтурные котлы отличаются высокой надежностью, имеют минимум электроники. Наряду с этим, монтаж данного оборудования более сложен, поскольку отдельно монтируются расширительный бак, циркуляционный насос, соединительная арматура.

Меньшими габаритами отличаются двухконтурные настенные котлы. Они имеют лучший КПД, меньший вес. Самое главное, все дополнительное оборудование уже установлено внутри корпуса двухконтурного котла. Остается только подключить к двухконтурному котлу магистральную газовую трубу, трубопроводы систем отопления и ГВС. Двухконтурные котлы настенного исполнения отличаются небольшой мощностью порядка 40 кВт. Выполнение монтажных работ не представляет особых сложностей.

Ответим на популярный вопрос о том, какой мощности нужен газовый котел для частного дома. Требуемая мощность одноконтурного или двухконтурного газового котла для дома рассчитывается на основании целого ряда параметров. Учитываются размеры помещений сооружения, этажность, количество окон, средние температуры, ожидаемый расход ГВС. Сотрудники Торгового Дома «СтройОбъектСнаб» помогут Вам правильно выполнить нужные расчеты в кратчайшие сроки.

Монтаж настенного агрегата и схема подключения

В первую очередь следует внимательно изучить инструкцию и приготовить все необходимые материалы и инструменты. Приступать к работе можно только тогда, когда никаких неясных моментов не осталось.

Если все вопросы решены, приступают к непосредственному монтажу.

Рассмотрим порядок действий:

1. В комплекте поставки котла обычно прилагается шаблон, по которому на стене делаются отверстия под анкера и коаксиальный дымоход. По нему производится разметка несущей поверхности.
2. С помощью перфоратора делаются отверстия под анкера.
3. На анкера крепится монтажная пластина, на которую навешивается котел. Пренебрегать этим пунктом нельзя, пластина обеспечивает технологический и противопожарный зазор между котлом и стеной. Его величина должна быть не менее 45 мм.
4. Котел крепится к пластине с помощью штатных элементов, идущих в комплекте поставки. Должны быть использованы все детали, уменьшать их количество запрещается. Нередко встречаются ситуации, когда агрегат устанавливают в угол, нарушая тем самым условие о наличии 30-сантиметрового зазора со всех сторон корпуса. При этом возможности закрепить элементы, находящиеся в углу, не имеется. Такая установка недопустима.
5. Подключение коммуникаций производится согласно расположению и назначению патрубков. Как правило, крайние слева и справа — прямая и обратная линии отопительной системы. В центре располагается патрубок присоединения газовой трубы. вторые слева и справа — трубопровод ГВС и линия подачи холодной воды. Такое расположение встречается чаще всего, но могут быть и другие варианты. Необходимо внимательно изучить инструкцию и уточнить расположение патрубков имеющейся модели.

Последним действием станет подключение котла к системе электропитания. Здесь также имеются свои особенности. Большинство энергозависимых котлов крайне чувствительны к перепадам напряжения питания.

Для правильного функционирования необходимо использовать стабилизатор питания.

Если это штатный прибор, выпущенный производителем котла как дополнительный периферийный элемент, то для подключения потребуется вставить вилку в выход стабилизатора, а сам прибор включить в сеть.

Другие виды подключаются подобным образом. Главным требованием будет наличие подключенного заземляющего электрода, без которого электроника котла будет постоянно выдавать ошибки (диагностировать паразитное пламя).

После этого установку можно считать завершенной и переходить к следующим пусковым операциям.

ВАЖНО!

При подключении трубопроводов можно руководствоваться диаметром патрубков. На некоторых моделях котлов он разный, что исключает возможность ошибочного присоединения коммуникаций.

Установка напольной модели

Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.

Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.

По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.

От этого могут появиться протечки или разрушение присоединительных элементов.

Порядок действий:

1. Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
2. Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
3. Подключить дымоход.
4. Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
5. Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
6. Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
7. Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.

Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.

После нее можно приступать к настройке и первому запуску.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Как из одноконтурного сделать двухконтурный котел отопления?

Из одноконтурного котла двухконтурный Вы никак сделать не сможете. Поэтому либо оставлять все как есть либо менять котел. Но подумайте во первых такой котел дороже. Во вторых по личному опыту знаю что постоянные перебои с горячей водой. То есть включили воду, но она не сразу горячая как в бойлере пошла, еще воду приходится спускать. Зимой когда кто то купается, да просто моет посуду, отопление выключается полностью. Это маленький но минус. Еще когда человек купается и если включить воду в другом кране вода у человека который купается начнет идти холодная! Плюс если вода жёсткая, от нее больше будет накипи, бойлер к этому лучше приспособлен чем котел. Газ сейчас дороже чем свет. Можно поставить счетчик день — ночь, тогда пользование бойлером станет еще выгоднее. Так что подумайте, может Вам наоборот повезло что бойлер отдельно, отопление отдельно. Единственный минус это то что бойлер занимает приличное количество места, но все равно можно выделить.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

#1: Способ обвязки с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

#2: Вариант с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

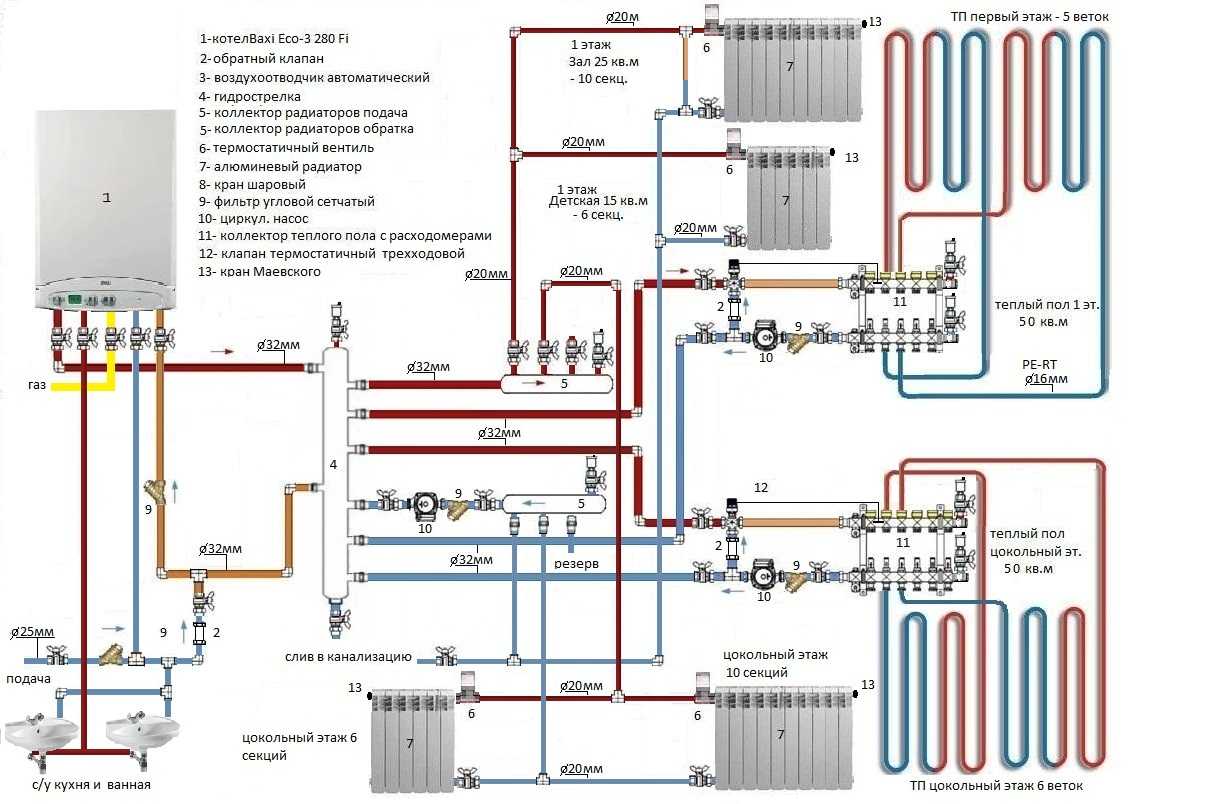

#3: Обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

#4: Использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

#5: Система для работы с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Монтаж газовой подводки

Установка сильфонного газового шланга производится с соблюдением следующих правил:

• недопустимо скрывать подводку в стене, так как любая протечка, не обнаруженная в кратчайшие сроки, может привести к чрезвычайным происшествиям, порче имущества и гибели людей;
• нельзя устанавливать шланг с большим количеством перегибов;
• попадание конденсата на оборудование будет способствовать сокращению срока использования подводки.

Схема монтажа:

1. выбор места установки в соответствии с рекомендациями, приведенными выше;

Оптимальная схема подключения газовой плиты

1. отключение газоснабжения помещения. Чтобы произвести временное отключение, можно воспользоваться краном, установленным в квартире, а при его отсутствии требуется обратиться в управляющую компанию;

Индивидуальный кран для перекрытия газа

1. демонтировать старую подводку (при ее наличии);
2. если подводка и кран отсутствуют, то перед подключением оборудования на трубе необходимо нарезать резьбу и установить кран, позволяющий перекрыть снабжение газом непосредственно в жилом помещении. Например, для устранения неисправностей в работе оборудования;
3. установка диэлектрика;
4. к крану присоединяется гибкий шланг. Как правило, в данной ситуации используется способ подключения «гайка»;

При подключении подводки особое внимание уделяется монтажу уплотнительной прокладки. Соединение без прокладки не будет полностью герметичным. Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал

Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал.

1. подключение подводки к газовому оборудованию с использованием уплотнительного кольца. Все гайки и штуцеры требуется фиксировать при помощи рожкового (гаечного) ключа без лишних усилий. Даже незначительная перетяжка может привести к повреждению уплотнения и быстрой разгерметизации;

Соединение подводки с оборудованием

1. проверка. Чтобы выявить утечку, можно воспользоваться мыльным раствором и обыкновенной кистью (губкой). Если при нанесении раствора на поверхности появляются мыльные пузыри, то соединение не герметично.

Обнаружение утечки мыльной эмульсией

Как подключить газовую плиту самостоятельно, смотрите на видео.

Если выполнить работу по монтажу оборудования самостоятельно не получается, то рекомендуется обратиться к специалистам газовой службы. Замена подводки будет стоить приблизительно 300 – 500 рублей.

Обвязка с теплоаккумулятором

Вся идея применения теплоаккумулятора заключается в таких нюансах:

1. Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Конечно, она включает в себя теплоаккумулятор.
2. , угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.

Чтобы сделать своими руками такую обвязку правильно, кроме котлов для дома и теплоаккумулятора нужно иметь:

1. Открытый расширительный бак.
2. Шланг, который будет находиться между баком и канализацией.
3. Отсекающие краны (13 шт).
4. Циркуляционный насос (2 шт).
5. Трехходовой клапан.
6. Фильтр для очистки воды.
7. Трубы из стали или полипропилена.

Согласно многим видео о разных котлах, включая устройства газ-дрова, создаваемая схема может работать в четырех режимах:

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Как подключить бойлер

Существуют разные варианты установки бойлера, зависящие от его конструкции.

Могут быть использованы:

• Бойлер косвенного нагрева с теплообменником.
• Бойлер послойного нагрева.
• Электрический накопительный бойлер.

Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.

Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.

В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.

Плюсы и минусы

К достоинствам двухконтурных систем можно отнести следующие:

1. Топливная экономичность. Поскольку конкурентом двухконтурника обычно выступает связка «одноконтурный котёл + БКС», расход природного газа будет больше во втором случае.
2. Компактные размеры. Если учесть, что львиная доля двухконтурных котлов используется в настенном исполнении, получается, что такие системы можно располагать не только в подсобных помещениях частных домов, но и в обычных кухнях малогабаритных квартир, где они могут занимать место не больше кухонного шкафа.
3. Готовое решение. В случае двухконтурного котла нет необходимости докупать дополнительное оборудование и думать о его совместимости. В одном устройстве уже объединены отопитель, проточный водонагреватель и циркуляционный насос. И всё это автоматизировано!

Однако идеальных котлов не бывает, есть и недостатки:

1. Невозможность одновременной работы двух контуров. При включении горячей воды отопительная система блокируется клапаном. Поэтому большой расход горячей воды может привести к падению температуры в помещении.
2. Настенные котлы, особенно компактных размеров с небольшой горелкой, не всегда могут нагреть воду до необходимой температуры, сохранив сильный напор. Температура в разных точках водоразбора может отличаться – чем дальше кран от котла, тем холоднее будет вода при одновременном открытии на всех точках.
3. Вторичный пластинчатый контур достаточно чувствителен к качеству проточной воды. Это требует либо регулярной очистки химическими средствами, либо установки специального умягчителя для жёсткой воды.

Вопрос стоимости намеренно рассмотрен отдельно, так как это одновременно и минус, и плюс. Стоимость любого двухконтурного котла всегда будет выше, чем одноконтурного. А вот если сравнивать с котлом, к которому подключён бойлер косвенного нагрева, то двухконтурник выйдет уже дешевле.

Типы подключения радиаторов

Различают три основных типа подключения одноконтурной системы отопления:

• диагональное;
• боковое;
• нижнее

Стандартные радиаторы могут состоять из верхнего и нижнего горизонтальных коллекторов. Боковое подключение означает: в верхний горизонтальный коллектор поступает теплоноситель, затем теплоноситель спускается по вертикальным каналам радиатора, через нижний горизонтальный коллектор уходит в ту сторону (например, влево), откуда пришел. В данном случае лучше прогреваются левые секции, расположенные ближе к магистрали, чем больше секций радиатора, тем хуже будут прогревать последние секции, это отражается на общей теплоотдаче.

В случае нижнего подключения, теплоноситель по секциям сначала достаточно равномерно поднимается вверх, затем вниз, равномерно распределяя тепло внутри батареи. Такой вариант в плане теплопотерь считается более экономичным, но полностью избежать потери не удается, примерно 10-20% энергии тратится впустую.

При диагональном типе подключения, теплоноситель поступает по верхнему коллектору, спускается вниз по вертикальным каналам, уходит через нижний горизонтальный коллектор, который расположен диагонально относительно входящей магистрали. Такой вариант считается наиболее эффективным, поскольку теплоноситель распределяется более равномерно.
