Особенности подключения газовой колонки

Процесс демонтажа старого оборудования

Перед демонтажом старых колонок следует подготовить подходящие для этого инструменты и материалы. К ним относят электродрель, ключи (рожковые и разводные), крепёжные детали, фитинги и краны, шланг, ленту и герметик.

В этом же списке есть труба для водоснабжения. Её диаметр обычно указывает инструкция к прибору. Следует также приготовить фильтры, инструменты для пайки и резки пластиковых коммуникаций, краны Маевского и гофрированную трубу, которая должна совпадать по размеру с входным отверстием котла.

Для снятия оборудования выполняют следующие действия:

  1. Закрыть вентиль на шланге, который ведёт от газопровода к старой колонке;
  2. Снять фиксирующую шланг гайку. Избежать повреждения трубы можно, зафиксировав её с помощью ключа;
  3. Отделить шланг от оборудования;
  4. Закрыть вентиль на подающем водопроводе.

Следующий этап демонтажа предполагает отсоединение нагревателя от дымохода. Теперь достаточно снять прибор с закреплённого на стене крепежа. После этого переходят к монтажу.

Вариант А установка накопительного водонагревателя

Шаг 1: крепление нагревателя

Пошаговая инструкция для установки накопительного водонагревателя проста и выполнима:

  1. На выбранной стене отметить место для крепления агрегата. С помощью рулетки измерить расстояние между отверстиями анкеров прибора;
  2. Нанести места отверстий на стену. С помощью перфоратора высверлить отверстия (2 или 4 в зависимости от конструкции);
  3. Вставить дюбеля и забить или закрутить крючки.

Важное примечание для крепления устройства: нужно измерить расстояние от отверстий в анкерах до самой верхней точки прибора. Чтобы надеть его на крючки, должно быть соблюдено такое же расстояние на стене: от дюбелей до потолка плюс небольшой запас

Шаг 2: подключение прибора к водоснабжению

Когда устройство уже закреплено на стене, можно приступать к подключению водонагревателя. Самые простые и легкие условия для осуществления этой процедуры, когда выведены места подключения. Остается только соединить их с вводом и выходом прибора посредством труб или гибких шлангов. Герметичность соединения с помощью гибких шлангов обеспечивается уплотнительной резиновой прокладкой. Ввод холодной воды в нагревательное устройство обозначен синим цветом и именно на него устанавливается особый клапан, который позволяет сбросить избыточное давление. Для комфортного технического обслуживания рекомендуется установить дополнительный тройник перед запорным краном и подсоединить его. В дальнейшем он позволит спускать воду из резервуара

Важно обеспечить герметичность – наматывать фум ленту или нити с пастой на все места, где были произведены соединения

Стандартная схема подключения накопительного водонагревателя:

Выход горячей воды на приборе обозначен красным цветом. Его нужно соединить с краном горячей воды. После этого следует открыть вентили холодной и горячей воды, подождать, пока из крана для горячей воды выйдет весь воздух, и потечет вода. Одновременно отследить, нет ли нарушений герметичности в местах соединений.

//www.youtube.com/embed/i7Tt_zqVh7Y

Шаг 3: подводка электропитания

Следующий этап – подключение водонагревателя к питанию, где способ определяется лишь предпочтениями нового владельца водонагревательного прибора. Контакты на клеммах прибора обозначены следующим образом:

  • А – фаза (коричневый провод);
  • N – ноль (голубой цвет провода);
  • Заземление (желтый или любой другой цвет в трехжильном кабеле).

После соединения следует подать напряжение. В результате, на устройстве загорится световой индикатор активности. Затем согласно инструкции производителя нужно отрегулировать температурный режим. Водонагревательное устройство накопительного типа установлено и готово к использованию.

Установка газовой колонки своими руками

Монтаж колонки начинается с устройства на стене надежного крепления для нее, которое прикручивается дюбелями. Выбирая месторасположение прибора, учитывают следующие требования:

  1. Расстояние в плане между кухонной плитой и колонкой должно составлять хотя бы 10 см.
  2. Труба или гофра, соединяющая дымоотводящий патрубок колонки с входным отверстием дымохода, должна иметь положенную ей длину (см. выше).
  3. Желательно, чтобы обзорное окно, посмотрев в которое можно увидеть горелку, располагалось на уровне глаз пользователя.

Подобрав подходящее место, на стене необходимо разметить будущие отверстия. Они должны находиться на горизонтальной линии, что можно проверить либо при помощи строительного уровня, либо отложив рулеткой равные расстояния от пола.

Инструкция по монтажу колонки

Теперь по нанесенной разметке необходимо выполнить отверстия. В подавляющем большинстве случаев сначала приходится сверлить керамическую плитку

Делать это нужно осторожно, так как данный материал является хрупким и может раскрошиться. Чтобы этого не произошло, на плитку перед сверлением необходимо наклеить небольшой кусочек скотча

Наилучшим образом для сверления керамической плитки подходит сверло с алмазным напылением. Но инструмент этот стоит достаточно дорого и ради одного применения покупать его нецелесообразно. Вместо него можно использовать сверло с напайкой из победита, остро заточенное на алмазном круге. Сверлить нужно на малых оборотах и без ударного воздействия, не применяя излишних усилий.

Пройдя плитку, продолжают сверление отверстия обычным способом — с применением бура и ударного воздействия (режим перфоратора). После этого останется только прикрутить дюбелями крепеж и навесить на него колонку.

Газовые водонагреватели изрядно изменились с советских времен. Не знаете, как выбрать газовую колонку? Данная статья поможет вам определиться с выбором. Обзор характеристик и производителей.

Как выбрать водонагреватель электрический накопительный, читайте в этой статье.

Прежде чем покупать водонагреватель, нужно определиться, какой тип вам необходим – проточный или накопительный. В этой теме https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/kakoj-luchshe-protochnyj-ili-nakopitelnyj.html подробно описаны плюсы и минусы каждого из типов. Читайте и решайте.

Проверка герметичности газовых каналов

После установки водонагревателя необходимо проверить газовые трубы на предмет утечки. Если есть газовый анализатор, это значительно упрощает процедуру и повышает качество проверки. Если этот прибор отсутствует, то можно воспользоваться старым способом.

Для этого понадобиться обычное мыло, баночка и кисточка. В банке растворяется мыло до состояния жидкой эмульсии. Далее последовательно при помощи кисточки эмульсия наносится на места соединения труб. По мере нанесения нужно отслеживать появление пузырьков на обработанных участках. В случае их появления необходимо ликвидировать утечку.

Перед проверкой на утечку нужно принять необходимые меры безопасности. Обязательно нужно отключить все электрические приборы

Ни в коем случае нельзя проверять утечку газа при помощи огня. Это опасно и может привести к взрыву. Не стоит рисковать своей жизнью и жизнями соседей.

Газовое оборудование нуждается в регулярном осмотре и периодическом проведении чистки. Почистить колонку можно самостоятельно, но если совсем нет опыта в обслуживании подобных систем, лучше обратиться в компанию, заключившую с вами договор на поставку газообразного топлива и обслуживание задействованных в этом приборов.

Как заменить старую газовую колонку на новую?

Со временем возникает необходимость в замене старой газовой колонки на более новую, современную, модернизированную. Куда обращаться, чтобы обновить прямой водонагреватель?

Для этого нужно:

  1. Купить сертифицированный нагреватель.
  2. Взять в ЖЭКе/управляющей компании копии смех системы водо– и газоснабжения, где будут обозначены места установки устройства.
  3. Обратиться в газовую службу с заявление о замене газовой колонки с сохранением места ее установки.
  4. Дождаться приезда сотрудников газовой службы, которые проведут установку оборудования, выдадут акт о вводе устройства в эксплуатацию.

Если же владелец квартиры решил поменять газовую колонку, да еще и установить ее в другом месте, тогда процедура усложняется, поскольку нужно будет менять схему подвода газа, воды и воздуховода.

Для установки нового оборудования в другое место, нужно:

  1. Обратиться в пожарную инспекцию и получить там акт о состояние дымохода.
  2. Заказать проект переноса колонки в газовой службе.
  3. Получить разрешение на перепланировку в муниципалитете. При подаче заявления при себе нужно иметь проект, акт, разрешение, технический паспорт на колонку, документ, подтверждающий право собственности на квартиру.
  4. Со всеми документами, перечисленными выше, собственник должен обратиться в газовую службу.
  5. Получив заявление и рассмотрев заявку клиента, сотрудники газовой службы должны установить и подключить оборудование, провести первый запуск устройства. После этого они должны опломбировать счетчик, а владельцу квартиры выдать акт о вводе колонки в эксплуатацию.
  6. После установки колонки собственник должен обратиться в БТИ, проинформировав эту службу о переносе колонки на новое место.

Как получить разрешение на установку?

Если кухня соответствует всем правилам и нормам для установки газовой колонки, тогда собственнику нужно получить разрешение на монтаж водонагревательного агрегата.

Для этого ему нужно:

  1. Доказать право собственности на жилье – обратиться в Росреестр для получения соответствующей выписки.
  2. Обратиться в БТИ или Росреестр и запросить там план квартиры. Этот документ будет являться подтверждением соответствия параметров кухни тем требованиям, которые регламентируют порядок установки газовых колонок.
  3. Обратиться в газовую службу с заявление о подключении колонки.
  4. Пойти в проектное бюро для получения нового проекта ветви нового внутреннего газопровода.
  5. Имея на руках проект и разрешение от газовой службы, собственник имеет полное право обратиться к исполнителю, который сможет произвести врезку отвода для колонки.
  6. После установки оборудования нужно пригласить специалистов газовой службы, чтобы они подключили колонку и поставили в паспорте на устройство соответствующую отметку.

Установка на новом месте

При изменении места установки, а такая установка ведет к изменению подводящих путей газа, воды, дымоотведения, необходим проект изменения расположения газового оборудования. Он выдается Горгазом либо частной организацией, имеющей соответствующий сертификат. При условии проживания в многоэтажном доме, требуется разрешение от городской администрации для проведения перепланировки квартиры.

В пожарной инспекции необходимо получить акт технического состояния дымохода. Кроме этого, вы должны иметь технический паспорт оборудования, документ, подтверждающий право собственности. Процесс установки на новом месте, по сравнению с просто заменой, занимает больше времени и средств.

Установка и подключение газовой колонки в квартире и в частом доме своими руками

При решении вопроса по поводу того, какой водонагреватель лучше, чаще всего, выбор останавливается на газовом. Данные аппараты отличаются надежностью, а также способностью нагревать большой объем воды в реальном времени за счет их проточного типа. Но, при установке проточной газовой колонки в квартире или частном доме, требуется выполнение некоторых правил.

Правила установки

Все работы по подключению колонки выполнить собственноручно не получится.

Существуют нормы установки, в соответствии с которыми проводить проектирование и монтаж газового оборудования имеет право только газовая служба или организация, имеющая соответствующую лицензию.

Проще говоря, подсоединение аппарата к газовой магистрали своими руками – запрещено. Но все остальные работы вы вправе провести самостоятельно.

Необходимость установки газового водонагревателя появляется по трем причинам.

  1. Если газовая служба настаивает на переносе агрегата в другое помещение. Обычно это перенос аппарата из ванной комнаты на кухню, поскольку он был ранее установлен по устаревшим на сегодняшний момент нормативам.
  2. В случае, когда требуется замена газовой колонки, вышедшей из строя, или замена устаревшего агрегата на новый, расположив его на том же месте.
  3. Вы изъявили желание впервые установить колонку, взамен другим видам горячего водоснабжения. В этом случае в доме должна быть проведена газовая магистраль.

К выбору агрегата необходимо отнестись с особой серьезностью, поскольку установка газовой колонки в квартире, на кухне которой нет встроенного в стене канала дымохода (не путать с вентиляционным каналом), по нормативам не разрешается.

Выходом из данной ситуации является приобретение колонки, имеющей закрытую камеру сгорания. В таком агрегате в качестве дымохода применяется коаксиальная труба, которая выводится сквозь стену наружу.

Инженер, выполняющий проект, должен уведомить вас о такой ситуации.

Выбираем место установки

Несмотря на то, что место монтажа будет определено подготовленным проектом, желающие иметь у себя на кухне водонагреватель, должны знать правила установки газовой колонки в квартире.

  1. Производить монтаж водогрейки допустимо только на кухне или в другом нежилом помещении, кроме ванной комнаты, так как по новым правилам, наличие данного агрегата в ней недопустимо.
  2. Для соединения выхода, предназначенного для отведения продуктов сгорания из колонки и входа в канал дымохода, встроенный в стене, разрешается применять трубу из оцинкованной или нержавеющей стали, с толщиной стенок не менее 1 мм. Диаметр ее должен быть 120 мм. Применение алюминиевой трубы или гофрированной нежелательно.
  3. Участок трубы по прямой при выходе из колонки должен быть в пределах 30-50 см.
  4. Монтаж агрегата должен производиться на высоте, недосягаемой для детей, учитывая то, что вы должны легко доставать до регуляторов.
  5. Площадь комнаты для установки агрегата должна быть не меньше 8 м2. Высота помещения в пределах 2-2,5 м, но не меньше.
  6. Расстояние от ближайшей стены к аппарату не должно быть меньше 15 см, а к ближайшему газовому прибору – 10 см. Спереди колонки на расстоянии 60 см также не должно быть никаких препятствий.
  7. Труба для отведения продуктов горения должна подводиться только к дымоходу, если это частный дом, либо к встроенному в стене специальному каналу для дымохода. Подключение газовой колонки к вентиляционному каналу категорически запрещено, поскольку отработанные продукты горения попадут к вашим соседям, а это может привести к печальным последствиям, поскольку угарный газ не имеет ни цвета, ни запаха. Дымоход для газовой колонки в частном доме
  8. Наличие хорошей тяги в дымоходе – обязательное условие, которое должно быть подтверждено документально, что сила тяги соответствует установленным нормам.
  9. Помещение с агрегатом должно хорошо вентилироваться (иметь окно с форточкой).

Пуск и наладка

Перед запуском колонки проверяется герметичность всех соединений, убедитесь, что вода нигде не протекает, и газ не травит. Проверить соединения на газовой трубе можно с помощью мыльной воды. Когда уже все подключение выполнено, стыки и фитинги смачиваются мыльным раствором, и после открывается вентиль для подачи газа. Если нет никаких пузырей, то линия герметична.

Необходимые работы по запуску колонки выполняются согласно инструкции производителя и строго в указанной последовательности для первого запуска. Настройку горелки лучше доверить специалисту.

Основная задача – с помощью подкрутки регулировочного болта определить оптимальный напор газа, а с помощью настройки шибера – подачу воздуха. Без манометра выполнить наладку практически невозможно

Важно точно знать давление в газоводе в простое и при включенной колонке на максимум. В динамике давление не должно превышать допустимый порог, установленный производителем для данного водонагревателя. В идеале должно установиться оптимальное давление в рабочем режиме, а пламя горелки всегда должно оставаться с равномерным голубым свечением без желтых оттенков

В идеале должно установиться оптимальное давление в рабочем режиме, а пламя горелки всегда должно оставаться с равномерным голубым свечением без желтых оттенков.

Настройка гидротермического блока управления сводится к установке оптимальных значений максимальной и минимальной температуры воды при реальных значениях напора, который сильно отличается для разных домов и квартир.

Требования и правила

Как в случае с любым газовым оборудованием, установка газовой колонки и ее эксплуатация должны осуществляться с учетом требований указанных в СНиП 42-01-2002 «Газораспределительные системы» и дополнительно СП 42-101-2003.

Если быть кратким, то заменить газовый проточный водонагреватель, для которого уже имеется соответствующий проект, не составит труда, не нужны никакие разрешения или особые требования, если только не планируется перенос оборудования на новую позицию.

Если же ранее в доме не предусматривалась установка газовой колонки, то потребуется получить разрешение местного газового хозяйства и обеспечить монтаж дымохода по всем правилам, указанным в стандартах.

Монтаж газовых труб выполняется исключительно силами специалистов газового хозяйства, по крайней мере, врезка тройника, прокладка труб и установка запорной арматуры возле места установки газовой колонки.

Зачем газифицировать жилье?

На сегодняшний день природный газ является самым удобным и, что немаловажно, выгодным видом топлива. Рано или поздно каждый хозяин частного дома захочет газифицировать свои владения

Конечно, есть альтернатива – электричество. Однако его стоимость слишком велика и отапливать большие площади зимой таким способом весьма накладно. Плюс ко всему вы всегда будете зависеть от погодных условий – любой ураган может спровоцировать порыв кабелей и тогда придется остаться на некоторое время без еды, горячей воды и отопления. А вот испортить газовую магистраль намного сложнее.

Фото природного газа

Есть, конечно же, еще один «бабушкин» способ отопить жилье – печь или камин. Но зола, уголь, дрова, все это приведет к лишней грязи. Чтобы растапливать печку, потребуется много времени и труда, поэтому этот вариант лучше оставить в качестве альтернативы на случай апокалипсиса. Так что, как ни крути, но голубое топливо на сегодня занимает лидирующие позиции.

Правила расположения колонки

Водонагреватель не может располагаться на несущей стене здания. Это прямо запрещено требованиями к установке газовых колонок. В случае взрыва это может повлечь повреждение здания или его частичное разрушение.

Для уточнения возможности установки прибора нужно взять информацию из кадастрового паспорта квартиры и общего плана дома. Эту информацию можно уточнить, вызвав специалистов.

Предъявляются требования к пространству от самой колонки до противоположной стены. Расстояние не должно быть менее одного метра. Это необходимо для свободного доступа к прибору для его обслуживания и осмотра. Также нельзя монтировать трубы для подачи газа в стены.

Это затрудняет осмотр коммуникаций и поиск утечки газа в квартире. При выявлении этого нарушения будет выдано предписание об устранении и разъяснена информация о том, как правильно надо устанавливать газовую колонку и куда обратиться.

Колонка должна находиться от стены на расстоянии более 10 см. Не допускается установка газового водонагревателя на деревянную стену без предварительной подготовки. На месте установки должна быть установлена пластина из стали, равная или превышающая по площади заднюю стенку прибора.

Не допускается установка колонки над газовой плитой. Эти приборы должны находиться на расстоянии не менее 1 метра друг от друга. Также нельзя использовать вытяжку для газовой плиты в качестве отвода продуктов сгорания. Нельзя использовать один дымоход для вытяжки и газовой колонки. Это прямо запрещено нормами безопасности.

Общие требования к установке

Вы можете установить газовую колонку в квартире только в том случае, если выделенное под котельную помещение (в этой роли чаще всего выступает кухня) советует следующим требованиям:

Высота пололка – от 200 см. Этому условию удовлетворяют практически все современные квартиры. Если вы не опускали потолок на своей кухне, используя многоярусные конструкции из гипсокартона, то это ограничение вас, скорее всего, не коснется.

Площадь котельной – не менее 8 м2. Причем расстояние от опорной поверхности (на которой будет крепиться колонка) до противоположной стены должно быть не менее 100 см. У владельцев малогабаритных квартир с этим пунктом могут возникнуть сложности. Газопотребляющие приборы не могут устанавливаться в помещениях с недостаточными габаритами.

Площадь окна в кухне, а точнее остекления проема (без учета рамы) не может быть менее 3% от объема помещения. Например, для котельной с минимально допустимой площадью и высотой потолка площадь остекления окна не может быть менее 0,48 м2 (2×8×0,03).

Окно обязательно должно открываться

Окно должно открываться. В обязательном порядке. Это поможет организовать экстренную вентиляцию котельной. Кроме того, в помещении обустраивают отдельный вентиляционный канал диаметром 13-15 см.

Расстояние до вентиля не может быть больше 2-2,2 метра, поскольку максимальная длина шланга, с помощью которого подключают газовую колонку – 2,5 м, а он должен висеть свободно.

Ширина дверного проема, ведущего в котельную (кухню) не может быть менее 80 см, за зазор между полотном и полом – 20 мм. Это ограничение связано с необходимостью обеспечить проветривание помещения и приток кислорода в зону камеры сгорания колонки.

А вот требования по обязательному наличию дымохода в доме можно обойти, выбрав модель колонки с принудительной вытяжкой, оформленной в виде коаксиального воздуховода (как у парапетных газовых котлов).

Советы по подключению газовых колонок

  1. Не устанавливайте устройство в ванной — здесь нет нормального дымоотвода и хорошей вентиляции;
  2. Скрытие колонки в шкафу приводит к сбоям функций;
  3. Перепутав расположение газовых и водных труб, вы создадите аварийную ситуацию или затопите соседей;
  4. При самостоятельном монтаже нужно внимательно изучить нормативы, инструкцию производителя и схемы;
  5. Колонку стоит устанавливать после завершения ремонтных работ;
  6. Если в комплекте с оборудованием нет крепежа, можно использовать дюбели или шурупы 8-10 мм в диаметре;
  7. Ручку газового крана желательно окрасить желтой краской;
  8. Швы между трубами дымохода нужно заделывать герметиком.

https://youtube.com/watch?v=eUHR_NDbtt4

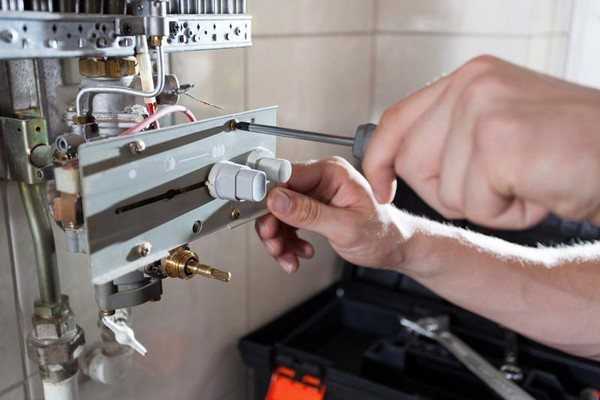

Демонтаж старого агрегата

Перед тем, как поменять газовую колонку на новую, необходимо снять устаревший или сломанный агрегат со стены:

  1. Начинать следует с отключения подачи газа на устройство, перекрыв соответствующий вентиль. После этого, воспользовавшись рожковым или разводным ключом, открутите гайку на трубе или шланге, через которые газ подводится к аппарату. Если гайку на трубе легко открутить не удается, по причине того, что она долгое время закрашивалась краской, то следует воспользоваться специальным растворителем для ее снятия. После этого требуется одним разводным ключом удерживать газовую трубу, а другим – отворачивать гайку.
  2. Следующий шаг – это отсоединение аппарата от водопровода. Если, возле установленного ранее агрегата, не было установлено крана для перекрытия воды, то ее придется перекрыть основным краном во всей квартире. Но перед тем, как подключить воду к новой колонке, не забудьте установить 2 крана (один на входе в агрегат, а другой – на выходной трубе). Это в дальнейшем значительно облегчит обслуживание водогрейки.
  3. На следующем этапе потребуется снять трубу, соединяющую колонку с дымоходом, и открутить все крепления, удерживающие устройство на стене.
