Вытяжка для газовой колонки или котла: правила выбора и монтажа

Монтаж

Устанавливать вытяжку необходимо предельно внимательно

Очень важно правильно выполнить все расчеты, чтобы избежать попадания в помещение вредных веществ

Основные правила установки:

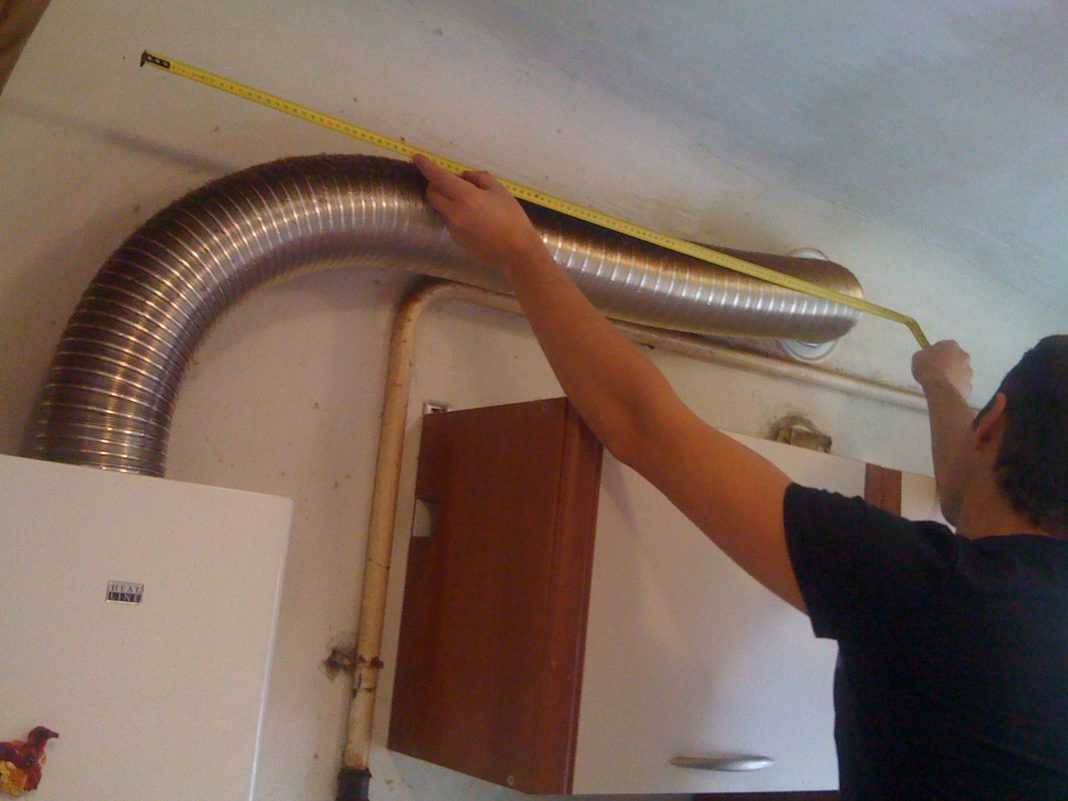

правильное определение диаметра вытяжки и длины труб: очень длинные могут стать причиной слабой тяги;
учет мощности агрегата: чем она больше, тем сильнее потребуется тяга;
соблюдение техники безопасности во время монтажа: конструкция должна быть целостной, чтобы газ через неё не просачивался.

Любые нарушения правил установки вытяжки проявятся сразу или спустя некоторое время. Необходимо помнить, что газовая техника, при необдуманной эксплуатации, может стать причиной нанесения серьёзного вреда как владельцу частного дома, так и его соседям.

Как подобрать вытяжную систему для котлов работающих на газу и колонок?

Есть несколько вариантов труб для установки вентиляционные системы во время установки газовой колонки.

Единым правилом считается необходимость приобретения труб не меньше 11 мм в диаметре. Интенсивность убирания продуктов горения во время работы котла на газу или проточной колонки зависит от диаметра трубопровода.

Прекрасным вариантом станет приобретение труб диаметром 13 мм. Более широкие дымоходы устанавливают, если рассчитано несколько точке водозабора при более мощном газовом оборудовании.

Есть установленные требования к качеству материалов для вытяжной трубы продуктов горения газовой колонки. Для эффектной, надёжной и неопасной работы требуется:

Очень высокая гладкость внутренних стенок трубопровода (равноценная шероховатость не больше 1 мм), чтобы не только газы, но и копоть беспрепятственно покидала коммуникации. Шероховатость выше разрешённых показателей делает прекрасные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности убирания газов.
Стойкость труб к действию большой температуры и агрессивной атаке химически активных соединений продуктов горения.

Окончательный выбор материала труб для вытяжной трубы остаётся за хозяином. На него воздействуют не только соображения функциональности, но и финансовые возможности на текущий момент.

Изготовители рекомендуют трубы различного качества, цены и служебного срока:

Металлические. Лёгкие, оптимальные по стоимости трубы обладают одним минусом – они быстренько прогорают во время работы в условиях больших температур.
Вытяжная труба из стали оцинкованной защищена от коррозийных процессов, имеет доступную стоимость, однако при её работе в условии высокотемпературного режима могут выделяться вещества которые вредны.
Прекрасным выбором являются вытяжки из стали с эмалированным покрытием. Эти коммуникации обладают большой стойкостью к режиму температур, безупречной гладкостью внутренней стены, однако не дешёвы.
Прекрасным вариантом профессионалы соглашаются вытяжки для газовой колонки из нержавейки. Они отличаются большим служебным сроком, хорошей гладкостью, стойки к температурным и влияниям химии. Бывают различной комбинации, однако монтаж вытяжки из нержавеющей стали очень дорог.

Кол-во соединителей (а это означает соединений и возможных протечек воздуха) влияет напрямую на непроницаемость будущей вытяжки. Плотность дымохода должна подходить классу В, а это минимум подсоса воздуха снаружи. Заключительный параметр для выбора – конфигурация труб для вытяжной трубы:

традиционные трубы с процессом установки на фитингах,
волнистые, гибкие,
коаксиальные.

Коаксиальная труба собой представляет трудную конструкцию, где одна труба вмонтирована в иную с достаточным зазором по диаметру. По внутренней трубе выполняется отвод продуктов згорания. По просвету между внутренней и внешней трубой понудительный поддув свежего воздуха снаружи в пространство помещения.

Коаксиальная вытяжная труба из нержавеющей стали имеет не только очень высокую стоимость, но и ряд практичных положительных качеств:

Обособленность внутренней трубы + подача холодного воздуха не дают трубе разогреваться во время работы. Нет необходимости в добавочной теплоизоляции, увеличивается безопасность.
В помещении пополняется содержание кислорода, который «забирает» колонка газовая во время работы.

Альтернативой очень дорогому дымоходу коаксиального типа из стали считается не дорогой двухканальный выполненный из пластика провод труб. Однако его служебный срок намного меньше.

Необходимо обратить свое внимание! Большинство современных колонок работающих на газу и котлов имеют закрытую систему сгорания топлива. Для них процесс установки коаксиальной вытяжки считается обязательным

Трубы гофрированные из нержавейки можно именовать безупречными для установки бытовой газовой вытяжки: они комфортны при собирании, имеют небольшое количество соединений, имеют высокую антикоррозийную стойкость, их легко скрыть в шкафах. Это самые дорогие и самые долговечные трубы для дымохода при газовом оборудовании.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

НПБ 252–98;
Правила производства трубо-печных работ ВДПО;
СП 42-101-2003, приложение Г
СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
Прокладка соединительных труб через жилые комнаты запрещена;
Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

*После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Пошаговая инструкция по сооружению дымоотводящей системы

Для ввода в эксплуатацию оборудования необходимо учитывать вентиляцию помещения. При отсутствии воздухообмена принудительная турбо вытяжка устанавливается обязательно. Без нее ввод газового котла в эксплуатацию невозможен. Мы рассмотрим, как устанавливается вытяжка для газового котла в частном доме на примере коаксиального дымохода. Длина трубы от котельной до улицы для такого типа вытяжки не бывает больше двух метров.

Приступая к работе, убедитесь в соответствии монтажа газового котла правилам и нормам, утвержденным проверяющими организациями, дабы избежать переделывания всего энергоузла.
Выберите подходящий материал для вытяжки, учитывая параметры газоотвода: входное отверстие газового котла = диаметру трубы.
Рассчитывая мощность вентиляторов и их количество, учитывая насколько длинная вытяжка, количество колен в ее строении, и положение в пространстве относительно горизонта, на какой высоте располагается в помещении вытяжная труба.
Не забываем про особенности бюджетной техники, указанные в техпаспорте.
Все материалы, используемые в работе, должны быть огнеупорные и не поддаваться коррозии.
Убедившись в целостности всех деталей, приступаем к сборке. Присоединяем колено дымохода к патрубку газового котла, используя тройник.
Для наращивания коаксиальной трубы и соединения всех ее частей используют специальные обжимные хомуты и огнеупорные герметики.
Турбо-вытяжка используется в случае, если в геометрии трубопровода присутствует более двух колен. Это помогает сохранить КПД газового котла. Вентилятор и все датчики устанавливаются после монтажа приточной трубы.
Монтаж коаксиальной трубы вне здания ничем не отличается от монтирования обычного сендвич дымохода.

Рекомендуем ознакомиться: Разновидности бытовых вентиляторов для вытяжки — правила выбора и монтажа

Вне здания

Проложив магистраль для вытяжного устройства в доме, конструкция вытяжки для газового котла уходит на улицу.

Как только труба была выведена на улицу сквозь отверстие в стене, его необходимо закрыть специальными металлическими пластинами. Оставшееся пространство между трубой и стеной заполняется минеральной ватой.
Теперь устанавливаем тройник. Нижнее отверстие закрывается заглушкой с ревизией для очистки трубы.
Наращиваем дымоход до нужной длины путем соединения деталей с помощью специального герметика и хомутов с прокладками. По мере роста трубы крепим ее на специальные кронштейны.
Устанавливаем защитный конус на верхушке дымоотвода и дополнительно крепим на растяжки в тех местах.
Если конструкция дымохода не была покрыта специальной краской на производстве, это можно сделать в домашних условиях. Делается это для защиты металла от воздействия окружающей среды.

Посмотреть, как подключить газовую колонку к системе дымохода и как его собрать, можно на видео.

Внутри дома

Внутри дома монтаж коаксиального дымоотвода, подробно, с комментариями, был описан выше. Единственный шаг, который вам осталось сделать – это соединить между собой две трубы уличную и комнатную методом наращивания. Для дополнительной изоляции рекомендуется использование специального металлического скотча.

Хочется отметить важное преимущество коаксиального дымохода – это отсутствие дополнительных дырок в кровле или стене вашего жилья

Алюминиевая гофра для дымоходов

Сплавы алюминия, применяемые при производстве этого вида продукции, выдерживают температуру до 500 градусов, после чего тонкие стенки этих труб прогорают. Но важна не только температура, но и агрессивная среда, представленная конденсатом, который представляет собой слабый раствор серной кислоты.

В связи с этим очевидно, что их использование для этой цели весьма ограничено. Не рекомендуется устанавливать гофру на дымоходы твердотопливных котлов, где температура печных газов гораздо выше и применяются высокотемпературные средства для удаления сажи из дымовой трубы. Не применяется гофра для каминов и твердотопливных печей на угле и дровах.

Смотреть видео

Более лояльное отношение к гофре на дымоходы газовых колонок и электрокаминов, поскольку температура удаляемых газов ниже, чем у аналогичных котлов.

Гофра из нержавеющей стали

Жаростойкая гофра производится из нержавеющей стали по такой же технологии, что и алюминиевая. В этих трубах используется армирующая вставка из высокоуглеродистой стали, навиваемая в виде пружины. Спираль в дымоходе увеличивает поперечную прочность изделий и предохраняет их от схлопывания.

Одной из особенностей гофрированных изделий является их компактность. В транспортном положении длина патрубка составляет 65 сантиметров, а после растягивания по продольной оси она может достигать трех метров.

Смотреть видео

Температура, которую может выдерживать жароустойчивая гофра из нержавейки, составляет 900 градусов, что позволяет уверенно использовать ее для дымоходов с любым видом котлов.

Трубы производятся в диапазоне диаметров от 100 до 150 миллиметров, наиболее применяемыми являются размеры 110 и 130. Из первых монтируют дымоходы для котлов до 19 киловатт, большие можно использовать для любых более мощных тепловых агрегатов.

При монтаже гофрированную трубу можно изгибать в нужном направлении на угол до 180 градусов, что является несомненным преимуществом, поскольку позволяет обойтись без использования большого количества фитингов.

Для увеличения срока службы нержавейку обрабатывают изнутри специальными составами. Вступая в реакцию с металлом, они образуют на поверхности прочную, химически устойчивую плакирующую пленку. В таком состоянии дымоотвод из гофры может служить до 20 лет. Огнеупорная гофра является наиболее надежным материалом для отвода дыма.

Инструкция к монтажу

Установка дымоотвода мало чем не отличается от монтажа аналогичного устройства из нержавеющих труб. Но есть отдельные моменты, которые нужно учитывать:

Нет необходимости задумываться о подборе диаметра дымохода – гофрированный патрубок должен соответствовать размеру выходного патрубка котла.
Обладая тонкой стенкой, гофра теряет большое количество тепла дымовых газов. Поэтому дымоотвод нужно утеплять по всей его протяженности (кроме выходного патрубка).

Не допускается сужение дымового канала, его размер должен быть стабильным по всей протяженности.
В процессе монтажа следует использовать адаптеры только специального предназначения. Применение других изделий для стыковки чревато потерей герметичности, а это основное требование к дымоходу.
Использование гофры предусматривает обязательную установку конденсатосборника, в противном случае неминуемо быстрое его засаживание.
При соединении отдельных деталей дымохода, кроме хомутов нужно устанавливать дополнительные уплотнения. Хорошие результаты дает использование высокотемпературного герметика.

Воспользовавшись этими правилами можно качественно установить эффективную, и – главное – безопасную во всех отношениях, дымовую трубу.

Советы и рекомендации

Нежелательно для дымоходов твердотопливных котлов использовать алюминиевую гофротрубу. Да и для газовых приборов, включая колонку, лучше избежать риска и применить огнестойкую нержавейку. Газовая гофра пожароопасная.
Если гофра выпускается наружу через дымоход из кирпича, сборка производится сверху. При этом на нижнем конце привязывается прочная веревка. Таким способом, работая вдвоем, можно быстро и легко загильзовать дымоход гофрой. Гибкий дымоход из нержавейки подается через устье трубы, а второй участник процесса подтягивает гофру снизу.
При монтаже наружного (пристенного) дымоотвода не допускается более двух его изгибов. При необходимости лучше выполнять их под углом 45 градусов.
При установке стальной гофры для котла в старый дымоход нужно тщательно укрыть печь мокрым полотном и закрыть все технологические отверстия в нем. Это необходимо, чтобы исключить попадание сажи в жилое помещение дома.
Перед установкой трубы в старый дымоотвод необходимо тщательно очистить его от налета сажи на стенках.

Установка газовой колонки – делаем вытяжку своими руками

Выбор метода установки трубы

Вентиляционные рукава для газовой колонки

Устанавливая газовую колонку, важно предусмотреть все требования относительно обеспечения вывода из помещения продуктов сгорания. В первую очередь это гарантирует ее безопасную эксплуатацию

Вытяжная труба для колонки газовой и ее обустройство определяют и место расположения самой колонки.

Особенности монтажа вытяжной трубы

Помните, что от высоты дымохода зависит сила тяги. Для обеспечения необходимой силы тяги труба вытяжная для газовой колонки должна стоять от поверхности крыши как минимум на один метр выше.

Чтобы сделать колонку более безопасной и защитить от детей, ее располагают достаточно высоко на стене – под дымоходом. Чтобы повесить ее на стену, сначала нужно разметить положение отверстий под крепления. Затем, просверлив их с использованием дрели или перфоратора, забить туда пробки для саморезов. В завершение колонку прикручивают к стене саморезами и с помощью гофрированной металлической трубы соединяют с дымоходом.

Вывод вентиляционной трубы сквозь стену

Особенности для установки в частном доме

Если о дымоходе задумались на этапе строительства здания, лучшим выбором будет обустройство вертикальной кирпичной шахты, внутри которой может располагаться стальная или асбестовая труба

При этом немаловажно, чтобы у газовой колонки и отопительной системы были разные шахты для отвода дыма

Если здание уже построено, наиболее подходящий вариант дымохода – утепленная стальная труба. Ее можно как прикрепить к одной из наружных стен, так и установить внутри здания сквозь его перекрытия и кровлю.

Другими нюансами установки дымохода в доме являются следующие моменты:

Материал и конструкция дымохода, а также место монтажа должны соответствовать действующим нормам.
К дымоходу обязательно должен быть предусмотрен легкий доступ, чтобы при необходимости можно было быстро устранить возможные неполадки.
Монтируя дымоход в доме вертикально, важно не допустить значительного отклонения трубы – она по всей конструкции не должна отклоняться больше чем на 1 метр.
Конец дымоотводной трубы должен выступать выше крыши минимум на 40-50 см.

Особенности монтажа внешней и внутренней части дымохода

Для монтажа внутренней части дымоотвода газовой вытяжки уязвимым местом является устройство перехода трубопровода через потолочное и кровельное перекрытие. Некачественный монтаж приводит к протеканию, перегреву перекрытий, к попаданию угарного газа и других продуктов горения в жилые помещения.

Перед началом сборки вытяжки проводится разметка.

В крыше и потолочном перекрытии вырезают отверстия под трубу с достаточным запасом расстояния для устройства качественной теплоизоляции.

Сборку конструкции начинают от котла. В процессе работы необходимо следить за жёсткостью и устойчивостью коммуникаций, для чего через 2-3 метра цельной трубы устанавливают крепления + дополнительный крепёж в местах установки фитингов. Необходимо избежать провисания трубопровода на длинных участках.

Наружный вывод вытяжки для газовой колонки осуществляется через стену. Этот вариант установки дымоотвода отличается простотой и надёжностью. Вывод через стену более удобен в плане проведения работ, доступности места вывода для ремонта и обслуживания. Он защищён от протеканий в силу своей конфигурации.

Отверстие в стене вырезают на 25 см больше, чем диаметр выводимой трубы. Расстояние между стеной и вытяжкой забивают теплоизоляцией. Также проводят утепление внешней части дымоотвода, стыки самой трубы дополнительно промазывают термоустойчивым герметиком.

По окончании работ проводят пробный запуск газового оборудования, проверяется герметичность вытяжки и сила тяги в дымоотводе.

На газовую вытяжку не устанавливают защитные зонты или дефлекторы. Они провоцируют обмерзание оголовка, закупорку посторонними предметами, которые препятствуют свободному удалению опасных продуктов сгорания.

Зачем газовой колонке вытяжка?

Газовая колонка – удобное устройство, позволяющее обеспечить жильцов дома горячей водой в любое время года. Современные аппараты оснащены регуляторами температуры, датчиками работы водоразборной точки и другими удобными функциями. Но даже самый современный агрегат не убережет от угарного газа, если дымоходы в доме не чистятся.

Кроме того бытовой газ – взрывоопасен, и при утечке, в определенной пропорции с кислородом, может спровоцировать катастрофу.

Решить вопрос с выводом продуктов сгорания и обеспечением достаточно большой тяги поможет вытяжка. Устанавливать ее следует строго в соответствии с требованиями нормативных документов.

Преимущества встраиваемых угольных вытяжек для кухонных плит рассмотрим в одной из следующих статей.

Разновидности труб для газовой горелки

Профильный рынок предлагает различные модели вытяжных труб для обустройства газовой колонки в квартире.

Гофрированная труба

Одним из популярных вариантов оборудования считается гофра из алюминия или нержавейки для вытяжки газовой горелки.

Плюсы изделия:

с помощью гофротрубы удобнее будет проложить магистраль газоотвода независимо от сложности маршрута, огибая препятствия;
гибкий трубопровод легко спрятать в шкафчики или декорировать прогон съемными панелями.

Гофрированная труба для газовой колонки

Гофрированные трубы из алюминия для газовой колонки характеризуются легкостью,привлекательной ценой, простотой монтажа. Весомым недостатком изделия считается возможность прогорания в условиях высоких температурных нагрузок. В целях пожарной безопасности специалисты рекомендуют использовать гофру из нержавейки, несмотря на относительную дороговизну продукции. Большим минусом в копилку материала является сложность ухода: чтобы содержать в чистотегофротрубу для дымохода газовоговодонагревателя требуются определенные усилия.

Коаксиальные воздуховоды

Устройство представляет собой двухконтурную систему в виде дымоходного трубопровода внутри гильзы. Коаксиальная конструкция предусматривает объединение отвода продуктов сгорания и надува воздуха с улицы. Здесь два потока движутся навстречу друг к другу по своим каналам. При этом наружная полость – зазор между двумя стенками двухконтурного прогона – доставляет в камеру сгорания воздух с улицы, всасываемый вентилятором. Отработанные газы выходят сиз газовой колонки по внутренней трубе, направляясь к верхней точке магистрали.

Ключевым преимуществом коаксиального воздуховода является повышение КПД газового водонагревательного устройства, так как в результате теплообмена воздух к горелке поступает подогретым.

Нержавейка

Трубы из нержавейки считаются идеальным вариантом воздуховода для газовой колонки в квартире. Среди преимуществ изделия отмечают следующие:

долговечность материала;
стойкость к коррозии;
устойчивость к деформациям;
отсутствует риск прогорания стальной трубы для газовой колонки;
эстетичная внешность;
конструкция гармонично вписывается в дизайн интерьера любой стилистики;
наружность трубопровода из нержавейки легко содержать в чистоте.

Среди минусов трубы из нержавеющей стали для газовой колонки отмечают относительную дороговизну изделия по сравнению с моделями из других материалов.

Оцинкованная сталь

Дымоходные трубы из оцинкованной стали, как и прогоны из нержавейки, бывают утепленными – сэндвич – или обычными. Если планируется прокладка газоотвода через неотапливаемое помещение или же холодный чердак, целесообразно использовать сэндвич-конструкцию. В остальных случаях рекомендуется сделать выбор в пользу обычной модели оцинковки.

Как отмечают специалисты, нежелательно использовать трубопровод из оцинкованного металла для газовой колонки с высокой температурой отработанных газов. Дело в том, что есть риск выделения опасных соединений при сильном нагреве воздуховода из оцинковки.

Установка дымохода для котла

Чтобы самостоятельно произвести монтаж дымохода для вытяжки, необходимо:

ознакомиться с правилами проведения дымоотводов;
подготовить все необходимые материалы и набор инструментов;
выполнить работы в соответствии с разработанной схемой.

Правила организации дымохода

Чтобы дымоход исправно работал, при монтаже оборудования необходимо соблюдать следующие правила:

для нормальной тяги необходимо, чтобы длина трубы составляла не менее 3 м для вновь построенных зданий и не менее 6 м в существующих домах;
при прокладке дымоотводящего канала допускается делать не более 3 перегибов с радиусом не менее диаметра трубы;
на выходе из оборудования необходимо изготовление прямого участка размером не менее 500 мм. В исключительных случаях после согласования длину прямого отвода можно снизить до 250 мм;
если отделка стен и/или потолка в месте выхода дымовой трубы произведена негорючими материалами, то минимальное расстояние до дымохода — 5 см. Если декоративная отделка выполнена из горючих материалов, то минимальное расстояние должно быть увеличено до 25 см;
дымоход для котла (колонки) проводится с учетом уклона в 2°, организованного в сторону оборудования;

Основные правила прокладки гофротрубы

если к дымоходу подключается несколько видов оборудования, то вводящие патрубки должны быть расположены на минимальном расстоянии в 75 см друг от друга;
