Почему выбивает пробки: принцип действия, возможные причины и советы

Онлайн журнал электрика

Этого делать, нельзя по вышеуказанным причинам. Снова напомним, что номинальное напряжение счетчика должно соответствовать фактическому.

Погрешности учета электроэнергии при изменении тока нагрузки Нагрузочная черта счетчика находится в зависимости от тока нагрузки.

Диск счетчика начинает крутиться при нагрузке 0,5—1%. Но в области нагрузок до 5% счетчик работает нестабильно. С меньшей погрешностью счетчик работает в границах от 20 до 100% нагрузки.

Перегрузка счетчика до 120% приводит к появлению отрицательной погрешности из-за эффекта торможения диска рабочими потоками. Эти погрешности регламентируются ГОСТ. При предстоящей перегрузке отрицательная погрешность резко растет.

Почему холодильник включается и через несколько секунд выключается?

Чаще всего встречаются такие ситуации:

• Компрессор включается и тут же выключается, причём тактильно ощущается перегрев корпуса двигателя. Причина – заклинивание мотора-компрессора, поскольку при перегреве его сразу же отключает термореле. В этом случае двигатель придётся менять;
• Включение холодильника происходит то с нормальным, то с повышенным интервалом, причём внешние условия в помещении не изменялись. Причина – неисправность управляющей платы, которая контролирует процесс включения компрессора – ее придётся отремонтировать или заменить. Вопрос решается только вызовом специалиста сервисного центра;
• Двигатель постоянно включается и выключается, но его перегрев при этом отсутствует. Причиной неисправности, скорее всего, является пусковое реле, которое исчерпало свой ресурс – на старых холодильниках так чаще всего и происходит.

При наличии навыков и знаний в последнем случае можно обойтись и самостоятельно – не прибегая к помощи мастера. Отключив агрегат от сети, разбираем пусковое реле и осматриваем состояние пластмассового стержня сердечника катушки – скорее всего, он сломался. Заменив разрушившийся стержень на такой же по диаметру – подойдёт любой пластмассовый или даже стальной, необходимо собрать реле и вновь включить холодильник в сеть. Если частота включений остаётся прежней, не испытывайте судьбу дальше – вызывайте специалиста!

Крайне неприятная ситуация, когда в доме ломается дорогостоящая бытовая техника, особенно такая важная и необходимая, как холодильник. Поломка, при которой этот прибор включается и через несколько секунд выключается, не редкость.

Типичные неисправности

Если вы поняли, что причина перебоев работы сети связана с прибором, можно провести более глубокую его диагностику и устранить неисправность. Самостоятельно это можно делать, если вы уверены в своих навыках работы с электроприборами и соблюдаете все правила безопасности.

Повреждение штепсельной вилки — шнура питания

Очень часто помогает и обыкновенная чистка штырей вилки. Поиск иной поломки стоит начать с диагностики проводов. Для этого нужен мультиметр. После обнаружения поврежденного участка, силовой шнур заменяют.

Порядок действий:

1. Отключите машинку от сети.
2. Из барабана с помощью шланга слейте остатки воды.
3. Снимите заднюю панель.
4. Открутите крепежный винт и выньте сетевой фильтр.
5. Надавливая на защелки, выньте пластиковый стопор.
6. Аккуратно отодвиньте провода, отключите фильтр сетевых помех.
7. Извлеките поврежденный сетевой шнур, на его место установите новый.

После установки нового провода, все описанные действия нужно повторить в обратном порядке, аккуратно собирая машинку в первоначальный вид.

Короткое замыкание ТЭНа

Тэн может повредиться или перегреться из-за оседающей на металле накипи, которая вызывает короткое замыкание элемента. Проверить работу этой части машинки можно мультиметром. Отсоединенный кабель электропитания должен показывать сопротивление 20–50 Ом при максимальной отметке в 200 Ом.

Проверьте замыкание на корпусе нагревателя. Для этого мультиметром проверьте показатели у всех выходов и болтов заземления. Если прибор показывает хотя бы минимальную активность это может быть замыкание.

https://youtube.com/watch?v=XRR7kJ2QK0I

Для замены ТЭНа:

1. В зависимости от расположения детали, снимите либо заднюю панель, либо блок управления и переднюю крышку.
2. Открутите гайку заземляющего болта на 5—6 оборотов.
3. Нагревательный элемент аккуратно извлеките из машинки.

Теперь нужно или починить родной ТЭН или купить новый. Действуйте аккуратно, не пережимая гайку, чтобы нагреватель не вывалился из бака. Чтоб избежать скопления накипи на деталях, проводите чистку металлических деталей машинки специальными средствами раз в месяц.

Неисправен сетевой фильтр

Сетевой фильтр в машинке призван стабилизировать напряжение при работе прибора. При резких колебаниях напряжения в сети, он может просто перегореть. При замыкании на нем можно увидеть оплавленные участки.

В этом случае замене подлежит фильтр и шнур для его подключения. Эту работу лучше доверить ремонтникам, поскольку грамотное подключение проводов обеспечит безопасную работу машинки.

Сломался двигатель

Двигатель может «полететь» из-за долгой и частой эксплуатации стиралки либо протечек бака и сливного шланга. Чтобы выявить поломку, нужно прозванивать всю поверхность машинки и электропроводку самого двигателя.

Неисправен фильтр помех

Этот фильтр стоит в самом начале электроцепи. Для его извлечения нужно пользоваться перемычками фазы «земля». Неисправность в работе фильтра помех будет видно невооруженным глазом по оплавленным контактам.

Неисправны контакты и кнопки управления

Если при диагностике мультиметром выяснились проблемы в кнопке управления или контактов, их придется полностью заменить на новые. Для этого нужно разобрать панель управления и аккуратно установить новую кнопку. Главное – правильно подключить все проводки.

Нарушенные и перетертые электропровода

Еще одна причина, по которой может срабатывать защитный аппарат при работе машинки – повреждения на ее электропроводах. Они видны при осмотре. Если видны оплавления, порезы, потертости или разрывы, эти дефекты нужно устранить при помощи пайки или полной замены провода. При самостоятельном ремонте помните о повторной изоляции.

Любые сбои в работе стиральных машин и других электроприборов могут свидетельствовать о серьезных проблемах с проводкой и напряжением в квартире. Чем раньше будет выявлена причина, тем меньше шанс, что они приведут к серьезным последствиям.

Пробит высоковольтный конденсатор

При выходе из строя данного элемента могут появляться скачки напряжения сети и от высокой перегрузки происходить короткое. По этим причинам может и выбивать автомат в счетчике. Признаков, которые сообщают об этой проблеме несколько:

• не нагреваются продукты;
• печь испускает сладкий аромат горелой обмотки либо чадит;
• слышен гул во время ее работы.

Микроволновка не разогревает продукты

Сами устройства для преобразования могут отличаются:

• мощностью;
• габаритами;
• креплениями;
• противодействием обмоток.

Что делать:

Разрядить конденсатор — отверткой в блок-корпус или сомкнув контакты между собою. Так как может ударить током, даже в случае если нет подключения к сети.

Устройство микроволновой печи

Отвинтить винты и убрать чехол.
Из выводов основной обмотки трансформатора осторожно убрать клеммы.
На тестере, установить порог 0,2 кОм и определить показания. В случае если они менее 2 либо более 4,5 Ом, то, скорее всего причины нужно искать в основной обмотке.
Обследовать вторичную обмотку, в данном случае порог устройства 2000 Ом

Убрать клеммы с одного вывода и также проанализировать данные. В случае если показания выше 0,35 кОм либо ведь меньше 0,14 кОм, то это свидетельствует о том, что имеется межвитковое замыкание второстепенной обмотки.
Протестировать накальную обмотку – порог замеров 0,2 кОм. Отсоединить клеммы и протестировать. Сопротивление — от 3.5 до 8 Ом.
Протестировать поступает ли на этот участок него 220 вольт. Для этого следует подключить тестер к клеммам, которые подходят на основную обмотку, запустить СВЧ и включить программу подогрева.

Проверьте проводку

Причинами срабатывания УЗО могут быть замыкания на плате управления, внутренней проводке или внешнем кабеле питания. Автомат может уйти в защиту и при неисправной розетке. Как правило, при включении стиральной машины выбивает УЗО сразу после подключения техники в розетку.

Кнопка включения

Неисправность платы управления стиральной машины – одна из причин отключения автомата. За время эксплуатации покрытие элементов панели окисляется и прогорает. Кнопка включения может вызвать короткое замыкание из-за износившихся контактов или попадания влаги.

Проверить состояние элементов можно самостоятельно. Для этого возьмите мультиметр и прозвоните все контакты, ведущие к кнопке питания. Если устройство показывает короткое замыкание, то причина отключения электричества найдена. Кнопку питания необходимо заменить и дополнительно пропаять ее контакты.

Розетка

Стиральная машина – мощное по энергопотреблению устройство (от 2 кВт). Идеальный вариант для эксплуатации – это использование специальной влагозащищенной розетки с отдельным автоматом. Следует избегать использования одной розетки на несколько бытовых приборов, а также подключение к электропитанию через удлинители.

Перед тем как начинать искать неисправности внутри бытовой техники стоит проверить работоспособность розетки. Проблемы могут быть две:

• Неисправность контактов, вызывающее замыкание.
• Большая нагрузка на сеть электропитания.

Перед включением стиральной машины убедитесь, что автомат срабатывает не из-за перегрузки. Возможно, при запуске стирки используются другие мощные электроприборы, например, чайник или обогреватель. Эта проблема особенно актуальна в старых домах. Отключите все устройства и запустите стиральную машину. Если автомат по-прежнему отключается, то нужно искать причину дальше.

Андрей Б.
электрик

Попробуйте подключить в розетку другой мощный бытовой прибор. Лучше всего электрочайник. Выбило пробки? В таком случае нужно вызвать электрика для проверки проводки. Убедитесь в исправности самой стиральной машины: подключите кабель питания в другую розетку. Если в устройстве нет неисправностей автомат не должен уходить в защиту.

Проводка

Следующей причиной отключения автоматов в квартире может быть неисправность внутренней разводки кабелей в бытовой технике

При осмотре проводки в стиральной машине обращаем вниманием на:

• Состояние соединительных клемм элементов и их особенности.
• Плотность крепления проводки с элементами устройства (ТЭНом, двигателем).
• Изоляцию всех проводов внутри устройства.
• Имеются ли следы попадания влаги на контакты или провода.

Прозвонив мультиметром кабели, можно определить источники замыкания

Обращайте внимание на места соединения проводки и ее изоляцию. Причинами неисправности электроцепи могут быть ослабленные крепления внутренних кабелей или их постоянное трение о корпус устройства, а также короткое замыкание. Визуально проверьте состояние проводки

На соединениях не должно быть влаги

Визуально проверьте состояние проводки. На соединениях не должно быть влаги

При коротком замыкании проводка может сгореть, поэтому обращайте внимание на следы нагара (оплавления) и нарушения изоляции. Поврежденный участок кабеля нужно спаять. Заизолируйте место соединения и проверьте другие контакты, места креплений

Заизолируйте место соединения и проверьте другие контакты, места креплений.

Щиток

Причина, из-за которой стиральная машина выбивает автомат, может крыться в самом УЗО. На практике это связано с использованием защиты низкого качества или несоответствующей техническим параметрам. Автомат в этом случае разрывает цепь в результате ложного срабатывания, которое может произойти даже при небольшой нагрузке. Например, на середине цикла стирки или отжиме.

Автоматическая защита от поражения током устанавливается в щитке. Убедитесь в том, что УЗО соответствует требованиям. Для стиральной машины выбирают автомат на 10-16 А с током утечки 30 мА (в новых домах достаточно 10 мА).

Без навыков в работе с электрическими цепями не стоит самостоятельно производить ремонт или замену УЗО. Обратитесь к специалисту, который проведет диагностику автомата, розеток и проводки.

Пропала фаза

А что делать, если все автоматы в щитке включены, а света дома все равно нет? Бывают и такие случаи.

Первым делом берете индикаторную отвертку и проверяете ею напряжение, начиная от главного ввода и далее по цепочке. Как на верхних клеммах, так и на нижних.

Явно где-то отгорел или пропал контакт. Находите неисправный выключатель, к которому напряжение подходит, но не выходит и меняете его.

Если у вас какой-то праздник, день рождения, на дворе вечер и бежать в магазин уже поздно, то в качестве временного решения можно отсоединить отходящий провод от неисправного автомата и подключить его к другому.

Ошибка!
Только не подключайте его к автомату большего номинала.

Например, у вас сгорел автомат.выкл. Iном=10А на освещение (сечение кабеля 1,5мм2), а вы его решили временно переключить на автомат от эл.плиты с током в 32А.

Задумайтесь на минутку, сгорел то он не просто так, значит изначально для этого была какая-то причина? Подсоединив провода столь малого сечения на автомат в 32А вы запросто можете спалить квартиру, устроив пожар в электропроводке.

Даже в качестве времянки не прибегайте к подобным “лайфхакам”.

Главное – профилактика

В заключение посмотрим, как должна быть устроена электропроводка в квартире, чтобы автоматы и пробки выбивало как можно реже. Главное тут – включать защитную автоматику ради грошовой экономии только в разрыв фазного провода, как справа на рис. – грубейшая ошибка.

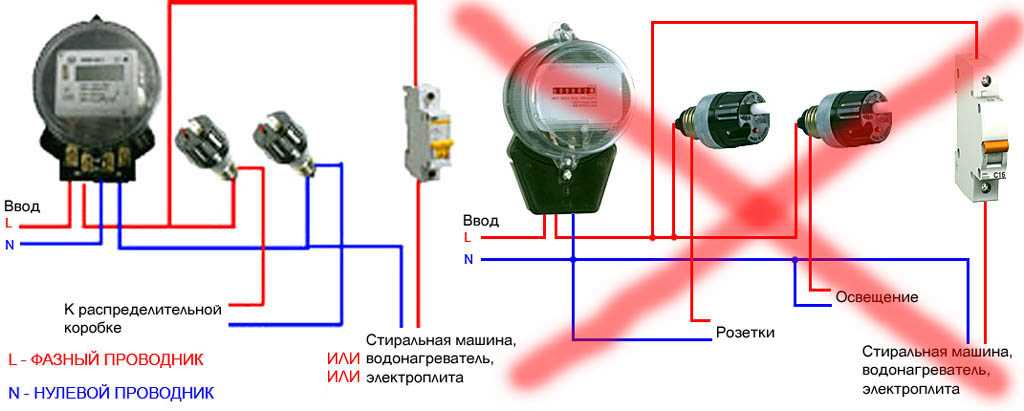

Правильное и неправильное включение защитной автоматики в квартирную электропроводку

Во-первых, в некоторых аварийных ситуациях на сети с глухозаземленной нейтралью на нулевом проводе возможно появление фазного напряжения; чем это чревато – см. выше. Во-вторых, и от проблем с электриками такое включение на гарантирует: если ноль проводки цельный, то есть способы воровать электричество. Пусть это делал кто-то на стороне, но диспетчер заметит, а доказывать инспектору, что верблюд это не вы, достанется вам.

Любая защитная автоматика должна разрывать при срабатывании все подходящие проводники (в сетях с глухозаземленной нейтралью – 2, фазу и ноль), это первое. А второе, все потенциально аварийные устройства и приборы должны включаться каждое через свой автомат токовой защиты, слева на рис. Если же вы живете в многоквартирном доме, устроить контур защитного заземления для которого нет возможности, эти правила должны соблюдаться неукоснительно.

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=»https://schema.org/Article» data-nonce=»28bb341ed9″>

(Пока оценок нет)

cope itemtype=»https://schema.org/Organization»>

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Отключается стабилизатор напряжения

Безопасная работа электрооборудования как дома, так и на промышленном предприятии напрямую зависит от качества подаваемого напряжения питания. Вопрос нестабильности сети можно решить достаточно просто с использованием стабилизатора. Его правильный выбор становится необходимым условием для того, чтобы работа устройства была корректной, надёжной и эффективной. Но возможна ситуация, когда отключается стабилизатор напряжения, и оборудование остаётся незащищённым, а сам прибор при этом подвергается повышенному износу.

Основные правила установки стабилизатора

Специалисты предлагают воспользоваться следующим алгоритмом действий.

1. Изучение руководства по установке.
2. Отключение электропитания в доме.
3. Подключение в соответствии со схемой. Рекомендуется использование медного 4-жильного кабеля, сечение которого определяется в соответствии с мощностью стабилизатора (к примеру, для аппарата 7 кВт потребуется линия сечением 6 мм2).

1. В щитке устанавливается двухполюсный автомат и УЗО (причём при выборе оборудования необходимо учитывать, что номинальный ток аппарата защитного отключения должен быть не ниже, чем у встроенного выключателя).
2. Рекомендуется подводить провода с обратной стороны щита. Для этого в большинстве случаев потребуется сделать дополнительные отверстия для проводов.

Включение оборудования на большинстве моделей выполняется с помощью кнопок «защита» и «стабилизация» с последующим нажатием рычага автоматического выключателя. На индикаторе появится информация о напряжении на входе/выходе.

Отключение стабилизатора напряжения при низком напряжении

Основной задачей любого стабилизатора напряжения является защита подключенного оборудования и его самого при критичном повышении/понижении напряжения. Питание может быть восстановлено после нормализации входных параметров в течение установленного в настройках времени (чаще всего оно составляет 5 с).

Многие производители снижают себестоимость оборудования за счёт удаления функции отключения при пониженном напряжении. Делается ставка на устройства бытового использования, которые часто имеют собственную автоматику, не допускающую работы в подобном режиме. Для нагревательных и осветительных устройств ситуация отразиться только на качестве нагрева/освещения.

Но стоит учесть, что в отношении бытовой техники возможно несколько вариантов: она может отключиться, «уйти» в защитный режим с последующим восстановлением работы или «сгореть» (при схеме питания низкого качества). В то же время электродвигатели вообще не допускают эксплуатации при низких напряжениях, так как нехватка пускового тока может привести к отказам или потреблению повышенного тока с перегревом и сокращением срока эксплуатации.

Также отключение стабилизатора становится распространённой защитой от перегрузки. В данном случае оно будет выполняться ступенчато в зависимости от величины превышения допустимых параметров. Моментальное срабатывание выполняется при двукратном увеличении нормы. Кроме того, в схеме мощных устройств стабилизации есть термодатчики, которые отключают его при перегреве.

Что делать, если отключается стабилизатор напряжения

Можно предложить следующий алгоритм действий.

• Проверить соответствие входных параметров рабочему диапазону аппарата.
• Отключить нагрузку, если напряжение в сети соответствует требованиям устройства.
• Проверить сеть на наличие замыканий.

1. Если при включении, он будет работать, это говорит о наличии замыкания в цепях нагрузки (проблема была решена её отсоединением).
2. Соответствие норме входных сетевых параметров с одновременным отказом стабилизатора свидетельствует о поломке самого устройства и необходимости его ремонта.

В остальных случаях если отключается стабилизатор напряжения, остаётся или ждать пока восстановятся характеристики электроэнергии, или устранять неисправность подключенного через него оборудования.

Ситуации, когда холодильник выбивает автомат, но поломки нет

• При включении нового холодильника в сеть. В данном случае проблема могла возникнуть в электропроводке, использовании неисправных устройств защиты электросети или из-за ошибок в проектировании электрощита. Например, очень часто старые советские электрощиты не рассчитаны на то количество электроприборов, которые мы используем сейчас. В результате, новый дополнительный прибор служит причиной перегрузки электросети. В этой ситуации необходимо обратиться за помощью к электрику.
• Одновременное включение нескольких мощных электроприборов. Работающий фен, нагревающий воду бойлер, включенный утюг, закипающий чайник выдержит не всякий автомат. В этой ситуации запуска мотора холодильника будет вполне достаточно для того, чтобы обесточить квартиру. Однако если прежде электросеть выдерживала подобную нагрузку, тогда, несомненно, стоит бить тревогу!
• Неисправность в вилке или шнуре холодильника. Иногда она может быть видна без вскрытия вилки, например, если она оплавилась или почернела. В иных случаях понадобится ее вскрытие и при обнаружении поломки – замены. Все эти процедуры лучше доверить электрику.
• Неисправность в розетке, куда подключен холодильник. Чтобы убедиться, что это так попробуйте включить в нее другой электроприбор, например, не менее «прожорливые», чем холодильник, чайник или утюг. Если автомат снова выбьет, то проблема определенно в розетке.

Если же данный холодильник установлен у вас уже давно, при осмотре его вилки и шнура не было обнаружено никаких дефектов, розетка работает исправно, а сеть не перегружена количеством подключенных приборов, то, скорее всего, ваш холодильник нуждается в профессиональной диагностике и ремонте.

Чтобы окончательно убедиться, что проблема действительно кроется в холодильнике, попробуйте отключить в доме все электроприборы и погасить свет. Если при таких условиях снова выбьет автомат, то проблема – точно в холодильнике.

Ошибочное подключение

Причиной того, что срабатывает УЗО при включении стиральной машины, может быть неправильная сборка схемы электропроводки или щитка. Признаком этой ситуации является аварийное отключение сразу после завершения работ по монтажу или ремонту электропроводки.

Все бытовые электроприборы, особенно в металлическом корпусе, должны подключаться через УЗО или дифференциальный автомат для защиты людей от поражения электрическим током.

Устройства повышенной мощности, к которым относится стиральная машина, запитываются выделенной линией трёхжильным кабелем. Подключение этого кабеля производится к нижним клеммам УЗО согласно цветовой маркировке проводов и маркировке клемм на корпусе устройства:

• коричневый (фаза) — «L»;
• синий (нейтраль) — «N»;
• жёлто-зелёный провод подключается к шине заземления.

В розетке синий и коричневый проводники присоединяются к силовым контактам, а жёлто-зелёный к заземляющему. Нарушение этого правила приводит к срабатыванию после включения вилки аппарата в розетку или сразу после включения устройства. Это зависит от тока потребления машины в отключенном состоянии.

Уставка срабатывания УЗО определяется ПУЭ глава 7.1. В данном случае она должна быть не более 30мА. Этого достаточно для обеспечения безопасности людей. Уменьшать уставку до 10мА по американскому стандарту не целесообразно. Это может привести к большому количеству ложных срабатываний.

Рабочий ток защитного устройства определяется контактами встроенного реле и должен быть не меньше, чем у автоматического выключателя (но лучше на ступень больше). При условии выделенной линии и подключения только одной розетки его номинальный ток выбирается 16А.

Этого достаточно для стиральной машины мощностью 3кВт, которая одинаковая для аппаратов любой производительности. Для бытовых приборов используются автоматы типа «B» или «C».

Совет! При выборе типа УЗО лучше приобретать аппарат механического типа. Эти устройства сохраняют свою работоспособность при обрыве нулевого проводника.

Замыкание сетевого провода

Если с розеткой все в порядке и другие приборы при включении в нее нормально работают, значит, причина поломки кроется в самой стиральной машине. Начинать диагностику необходимо с сетевого провода. Во время эксплуатации он может подвергаться различным механическим нагрузкам (натяжение, перехлёсты, пережим), что приводит к его повреждению. Сетевой провод может замкнуть также вследствие продолжительного плохого контакта розетки и вилки.

Для проверки целостности шнура необходимо тестером прозвонить все три провода, из которых он состоит.

Для диагностики и замены сетевого шнура необходимо

Обесточить машинку и перекрыть вентиль подачи воды. Для того чтобы получить доступ к сетевому шнуру, необходимо из машинки слить всю воду при помощи аварийного сливного шланга. Укладывать машинку набок при этом категорически запрещено. После этого нужно снять днище, открутив предварительно винты, расположенные по его периметру. Сетевой провод подсоединяется с одной стороны к ФПС, с другой – к корпусу на выходе из машинки. Для того чтобы отсоединить неисправный шнур, необходимо открутить винт, при помощи которого крепится сетевой фильтр. Деталь необходимо сдвинуть в сторону и отделить от корпуса. После этого необходимо с внутренней стороны сжать защелки пластикового стопора и выдавить его наружу. Теперь можно будет сместить шнур внутрь и в сторону таким образом, чтобы был получен доступ к фильтру. От него следует отделить все контакты провода питания, причем предварительно желательно пометить клеммы. Осторожными движениями провод можно вытянуть из корпуса машинки. Новый шнур необходимо устанавливать, выполняя перечисленные выше действия в обратном порядке.
