Как поменять подшипник в стиральной машине "электролюкс"

Пошаговый ремонт стиральной машины Электролюкс

Сразу оговоримся, что подобный ремонт выполняется одинаково для различных моделей СМА Electrolux. Со временем производитель может менять панель управления, совершенствовать электронику, но внутренняя конструкция остается неизменной.

К особенностям сборки стиралки Электролюкс можно отнести необычное соединение корпуса. Он состоит из передней и задней части, которые соединяются швом в центре боковой части. Поэтому для доступа к баку достаточно будет убрать заднюю половину корпуса.

Выкрутите болты сзади, снимите верхнюю панель.
Открутите саморезы снизу у задней крышки.
Выкрутите боковые винты панели, которые располагаются снизу. Уберите пластиковые защелки, которые закрывают болты.
То же проделайте с противоположной стороны.
Теперь открутите верхние болты крепления.
С помощью плоской отвертки отожмите пластиковые защелки клапана, который крепится к задней стенке.
Сняв клапан, отсоедините крышку.

Вы получили доступ к баку в задней части машины. Приступайте к дальнейшей разборке — для изъятия барабана.

Снимите приводной ремень.

Отсоедините разъемы проводов с нагревателя (ТЭНа).
Разожмите пластиковые хомуты для окончательного отсоединения проводки.
Отсоедините провода от двигателя стиральной машинки.
Отвинтив фиксирующие болты (обычно это 3-4 самореза), достаньте мотор из корпуса.
Выкрутите винт камеры отбора давления.
Открутите саморез, удерживающий хомут сливного патрубка.
Отсоедините патрубок.
С помощью плоскогубцев вытащите защелки амортизаторов.

Снизу бак уже ничего не удерживает. Остается освободить верхнюю часть.

Разжав хомут, отсоедините патрубок подачи воды.
Снимите патрубок в верхней передней части бака.
Снимите резиновую манжету люка.
Отогнув манжету, снимите хомут.
Сняв пружины бака, достаньте его из корпуса СМ.

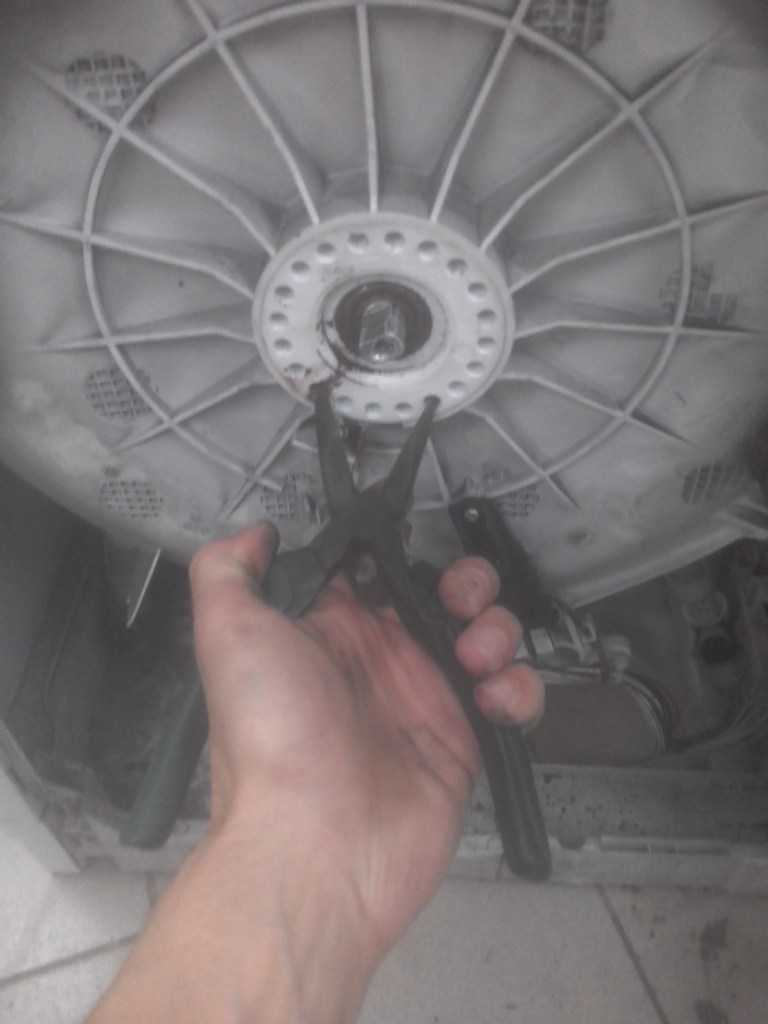

Уложив бак на плоскую поверхность, нужно снять шкив.

Заблокируйте шкив относительно бака.
Выкрутите центральный болт.

Отвинтите болты по краю бака, соединяющие две половины.
Уберите одну половину бака, отставьте в сторону.

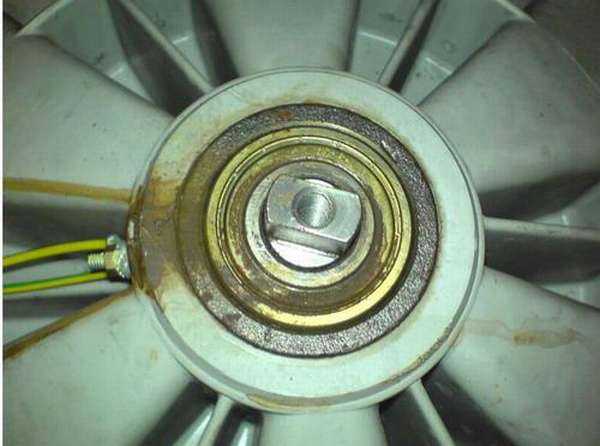

Вытащив барабан, вы получите доступ к подшипнику в нижней части.

Если вы обнаружите большое количество накипи на стенках бака, ее необходимо удалить. Затем нужно вытащить подшипник. Начните с сальника, подковырнув его плоской отверткой. Чтобы было проще, воспользуйтесь веществом WD-40.

Поставив долото на подшипник, выбивайте его, постукивая киянкой.
Очистите гнездо наждачной бумагой, затем протрите средством от накипи.

Установите в гнездо бака новый подшипник. Чтобы он сел на место, аккуратно постукивайте молотком по болту, который равномерно переставляйте по наружному краю.

Повторите процесс установки с внутренней стороны бака.

Смажьте внутреннюю часть сальника.
Установите сальник поверх подшипника. Если он полностью не входит в гнездо, равномерно постучите резиновой киянкой по краям.

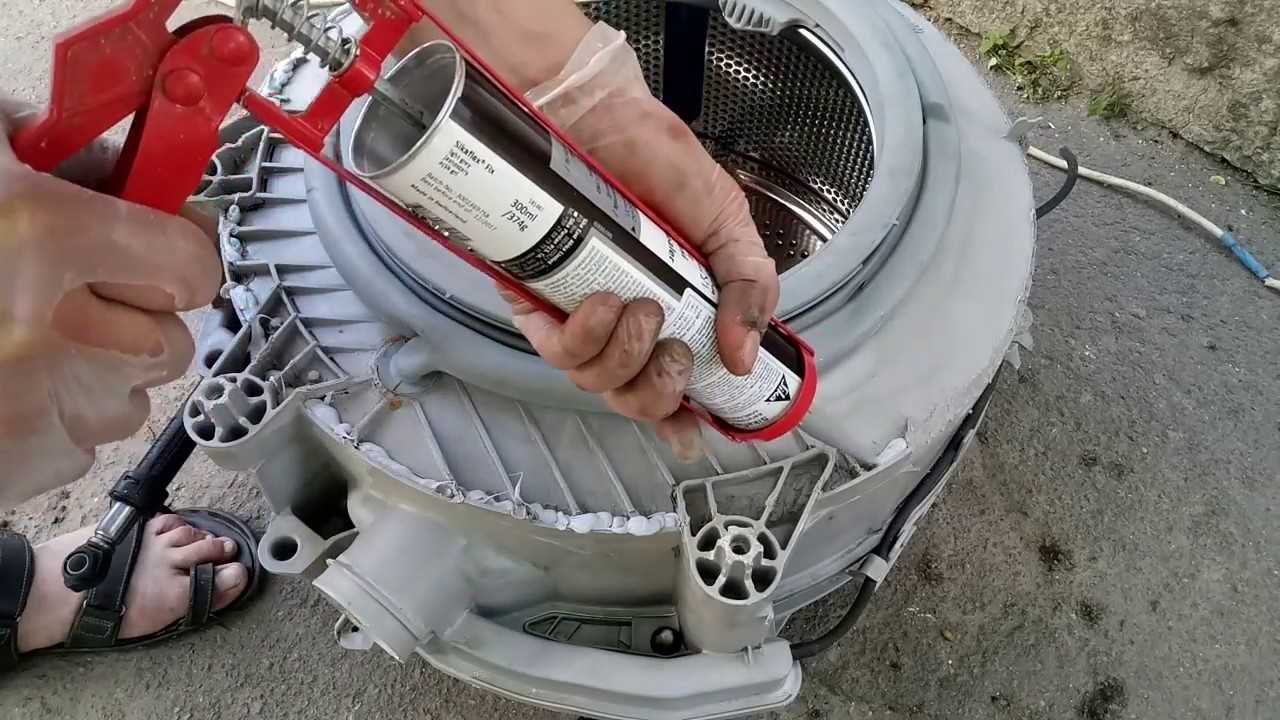

Теперь остается поставить барабан на место и накрыть его второй частью бака. Перед этим смажьте швы бака герметиком для лучшего сцепления и надежной герметизации. Установите вторую часть на место, завинтив болты по периметру. Дальнейшая сборка происходит в обратном порядке.

Зная, как заменить подшипники в стиральной машине Электролюкс, вы вполне сможете сделать это своими руками. В работе вам поможет видео по теме:

Замена подшипника в стиральной машине zanussi

В вашей стиральной машине износился подшипник? Не знаете, как организовать ремонт? Подумайте, возможно, вы сможете заменить деталь своими руками.

Замена подшипника барабана стиральной машины Занусси (Zanussi) – это сложный ремонт, ведь понадобится полностью разобрать СМ. Однако, следуя нашему пошаговому руководству, вы справитесь самостоятельно.

Как понять, что сломан подшипник

Самым верным признаком неисправности являются коды ошибки Е13 и E55 на табло стиралки. Если система самодиагностики обнаружила неполадки и выдала код, можно приступать к разборке и осмотру.

Но если кода нет, а вы при каждой стирке слышите сильный шум, гул, вибрации, скрежет — все это также указывает на износ подшипников.

Причины неисправности

Чаще всего подшипники изнашиваются из-за попадания воды. При повреждении сальника (уплотнительной резины), вода начинает просачиваться, что приводит к поломке. Также неправильно установленная СМА может вызывать дисбаланс, что также приводит к износу.

В таком случае требуется ремонт стиральной машины Занусси, а именно – замена подшипников.

Типы деталей

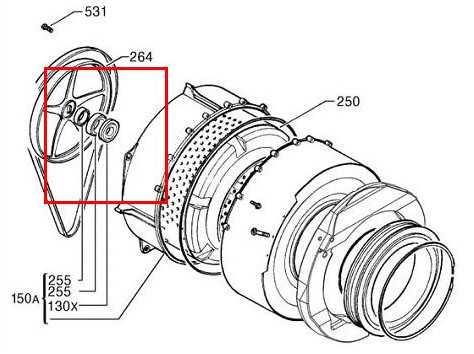

Давайте разберемся, какие подшипники стоят на стиральной машине Занусси. В современных моделях: Zanussi Aquacycle 1000, Zanussi FA 622, Zanussi FE 1002, Zanussi FL503, CN Zanussi ZWT 3105, Zanussi ZWT 385 и других — используются двухрядные и однорядные элементы.

В комплекте с меньшим по размеру подшипником и сальником идут однорядные элементы.
Двухрядный устанавливается со стопорным кольцом, представляет собой один большую деталь в комплекте с сальником.

Подготовка к ремонту

Чтобы успешно демонтировать, а потом установить подшипник, нужно:

Отвертки: шлицевая, крестовая, шестигранная.
Ключи торкс.
Плоскогубцы.
Набор гаечных ключей.
Молоток и болт (15-20 см).
Клей или герметик.
Средство WD-40 для прикипевших деталей.

Время подготовить стиралку. Отключите ее от сети, перекройте подачу воды. Отсоедините заборный шланг и слейте с него воду. Также слейте остатки воды из сливного фильтра, который располагается внизу передней панели, за люком.

Последовательность выполнения работ

Перед разборкой следует приобрести сменные детали. Номера подшипников стиральной машины Занусси можно узнать по модели СМА либо посмотреть на элементе.

Отодвинув машину от стены, приступайте к разборке. Первым делом снимаются крышки и панели:

Выкрутите винты фиксации верхней панели. Снимите ее и отставьте в сторону.

В отличие от других СМ, машины Zanussi имеют корпус, состоящий из двух частей. Чтобы снять заднюю крышку, нужно дополнительно открутить винты кронштейна, который сверху скрепляет панели.
Затем крышка сдвигается назад и убирается.

Благодаря устройству корпуса задняя крышка открывает его большую часть. Этого вполне достаточно для ремонта.

Снимите приводной ремень. Потяните его на себя, прокручивая шкив. Так он легче снимется.

Нужно открутить шкив. Для этого заблокируйте его на месте с помощью трещотки и открутите центральный болт.

Открутите винты, крепящие противовес над шкивом. Отставьте его в сторону.
Сфотографируйте расположение проводов ТЭНа. Снимите их.

Также отсоедините проводку мотора, открутите три шурупа фиксации.

Вытащите двигатель из корпуса.
Плоскогубцами разожмите хомут сливного патрубка, отсоедините его от бака.

Далее снимите амортизаторы. Наденьте головку на другую сторону штока, вытащите его плоскогубцами из передней части.

Передвигаемся вверх. Снимите заливной патрубок, разжав хомут.

Снимите трубку прессостата, которая ведет к баку.
Перед тем, как заменить подшипники в стиральной машине Занусси, нужно убрать хомут манжеты люка. Для этого отогните уплотнительную резину, подтяните хомут и разожмите стяжку.

Замечательно! Осталось лишь вытащить бак наружу, сняв с подвесок.

Выкрутите винты по краям бака, которые скрепляют две части.

Снимите верхнюю половину.
Несильными ударами молотка по валу разъедините бак с барабаном.
Приведите в порядок вал барабана. Очистите от загрязнений, начистите до блеска.

Переверните заднюю часть бака. Снимите сальник. Чтобы достать подшипник, установите на него болт и слегка постукивайте молотком. Делать это нужно равномерно и только по крайнему ободу, иначе повредите деталь. То же правило действует во время установки.

Перечень инструмента и деталей для ремонта

Список требуемых инструментов может варьироваться в зависимости от модели и специфики стиральной машины. Мы рекомендуем вам подготовить такие инструменты для проведения ремонтных работ:

рожковые ключи от 12 до 19;
набор торцевых ключей аналогичных размеров;
шестигранные ключи;
молотки резиновый и стандартный;
плоские и крестовые отвертки;
разводной ключ;
смазка;
выбойник или зубило;
новый сальник и подшипники.

Советуем запастись изолентой, герметиком и ветошью, которые нужны для уплотнения и предотвращения протечек. В случае отсутствия резинового молотка, можете использовать обычный и подкладывать под него деревянный брусок, что позволить предотвратить повреждения и развальцовку в процессе вытаскивания вала.

Из деталей вам потребуются два новых подшипника и сальник. Чтобы не ошибиться в выборе деталей, можно сначала разобрать агрегат, и по номерам на подшипнике найти оригинальные запчасти или аналоги, подходящие для вашей модели стиральной машины. Лучше покупать оригинальные комплектующие, они обеспечивают длительный период эксплуатации и надежность.

Профилактика неисправности

Чтобы подшипник в стиральной машине Электролюкс служил как можно дольше, нужно соблюдать ряд нехитрых правил по эксплуатации техники:

Стиральная машина должна быть установлена строго по уровню. Это поможет избежать дисбаланса и порчи подшипников

Регулировку можно провести, подкручивая ножки.
Во время стирки не следует перегружать устройство, объемные вещи следует помещать внутрь барабана с осторожностью и размещать равномерно.
Длительный отжим нарушает целостность детали.
Если стиральная машина используется часто, между циклами следует делать паузу, чтобы дать устройству отдохнуть.
При появлении первых признаков неисправности подшипника следует сразу выполнить замену, чтобы не допустить более серьезных поломок стиральной машины Электролюкс.

Благодаря этим простым рекомендациям пользователь будет проводить ремонт стиральной машины очень редко.

Причины поломок

В большинстве случаев стиральная машина сама сигнализирует о том, что ее работа некорректна или есть какие-то исправности. Она это делает путем вывода на дисплей определенных кодов, каждый из которых означает ту или иную неполадку. Но не все проблемы и неполадки могут отображаться при помощи символьных команд на дисплее. Ряд из них можно легко определить по внешним признакам.

Постоянно срабатывает УЗО, и машинка не запускается. В данном случае причинами этого могут быть короткое замыкание ТЭНа либо мотора, либо же присутствует пробой на корпусе.
Стиральная машина очень сильно шумит во время использования. Скорее всего, какой-то предмет застрял между баком и барабаном, либо белье сбилось на одну сторону. Еще одной причиной может являться изнашивание подшипника.
Устройство не греет воду. Это может быть вызвано проблемой с ТЭНом, термодатчиком, симистором управления.
Невозможность закрытия дверцы люка. Обычно причиной этого является либо износ язычка, либо поломка ручки, либо устройства, что отвечает за блокирование люка.
Устройство попросту не включается. Причиной этого может быть поломка розетки, клавиши запуска, блока управления.
Стиральная машина не набирает воду. Требуется почистить фильтр, систему забора либо шланг. Возможно, вышел из строя клапан впуска.
Техника не сливает воду. Обычно это следствие возникновения засора в патрубке слива, шланге или насосе. Еще одной причиной этого может быть сгорание помповых обмоток.
Барабан не крутится, и машинка не отжимает белье при стирке. В данном случае либо неисправен мотор, либо износились щетки мотора, либо приводной ремень слетел со шкива.

Если говорить о моделях стиральных машин с вертикальной загрузкой, то их главной «болезнью» является износ опор барабана. Их замена по сложности схожа с установкой подшипника, и без разбора устройства не обойтись. Частыми в таком случае бывают и такие поломки:

протирание люковой манжеты, что становится причиной попадания воды на электронный замок, из-за чего он ломается;
коррозия верхней крышки из-за специфики подачи воды через верх, из-за чего требуется полностью менять верхнюю крышку.

Подготовка к ремонту

Перед тем, как приступить к замене неисправной детали на стиральной машине Электролюкс, необходимо убедиться, что проблема действительно в подшипнике. Для этого нужно провернуть вручную или покачать барабан. Будет отчетливо заметно, что под воздействием он смещается вверх. Обычно подшипники в стиральной машине устанавливаются парой, от воздействия влаги они защищены сальником. Обычно сальник и становится причиной неполадок: он повреждается, вода попадает на подшипник и растворяет смазку. В результате возникает повышенное трение, ведущее к износу детали.

Замену неисправного элемента следует выполнить сразу же при обнаружении проблемы. Если владелец техники затянет с ремонтом, это может завершиться более серьезной поломкой (повреждение вала, замена барабана) или необходимостью покупки новой стиральной машины.

Для замены подшипника потребуется приобрести новые детали и собрать необходимый инструмент. Купить новые подшипники и сальники можно в специализированном магазине или сервисном центре. Чтобы не ошибиться при выборе, нужно сообщить продавцу модель и марку стиральной машины. Для ремонта рекомендуется приобретать оригинальные подшипники, но если они стоят очень дорого, можно приобрести польские, которые часто используются производителями техники.

Для проведения ремонта пользователю потребуется следующий инструмент:

Набор крестовых и плоских отверток.

Пассатижи.

Резиновый молоток.

Комплект торцевых головок.

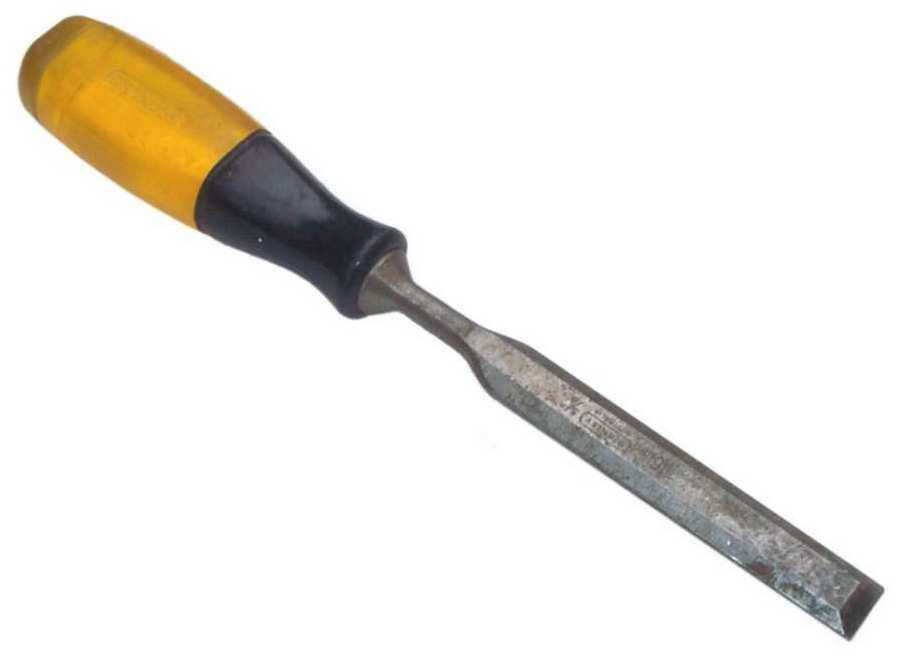

Долото.

WD-40.

Герметик.

После того, как материалы и инструменты подготовлены, нужно отключить стиральную машину Электролюкс от сети, канализации и водопровода и переместить на просторное место, чтобы ничто не мешало ремонту техники и замене испорченной детали.

Рекомендации: как снять барабан со стиральной машины с вертикальной загрузкой белья

Данный тип стиральных машинок имеют массу неисправностей: ржавчина блока из металла, быстро разбалансируется барабан и т.п. Но чаще всего у таких машинок ломаются подшипники. После такой поломки их нужно разбирать и снимать барабан.

Предлагаем ознакомиться До скольки сосед может слушать музыку громко

Разборка машинки вертикального типа загрузки:

С боковой плоскости нужно открутить винты, которые фиксируют поверхности с корпусом;
Отодвинуть блок в сторону;
Отсоединить всю проводку и убрать панель управления;
Снять все дозирующие элементы и убрать панели верха и нижнюю плоскость;
Освобождением барабана можно заняться после снятия хомута, а вот кожух из пластика снимается крайне осторожно и бережно, нужно исключить его повреждение.

Разбирая машину с вертикальной загрузкой, нужно запомнить в какой очередности выполняется процесс, чтобы было легко собирать обратно

Для самостоятельной разборки нужно пошагово запоминать все пункты и фиксировать где какая деталь. Иначе самое безобидное что может произойти при обратной сборке машинки – это отсутствие работы. Может ударить током, произойти короткое замыкание или техника может вовсе сгореть. Конструктивные особенности машинок с таким типом загрузки предполагают затрачивание массы усилий, повышенного внимания.

Профилактика неисправности

Благодаря этим простым рекомендациям пользователь будет проводить ремонт стиральной машины очень редко.

https://youtube.com/watch?v=jGCL5aEgWLE

https://youtube.com/watch?v=gMfM2in5UEY

Подготовка к разборке стиральной машины

Чтобы разобрать стиральную машину Электролюкс, необходимо подготовить инструменты, а затем отключить технику от коммуникаций и электричества и переместить на свободное пространство для более удобного проведения работ.

При разборке следует фиксировать на камеру каждое действие, особенно – снятие проводки. Это поможет не совершить ошибок при сборке и не допустить более серьезной поломки техники, требующей дорогостоящего ремонта.

Если потребуется приобрести новые детали, лучше остановиться на оригинальных или аналогичных, но не уступающих в качестве. Выбор и покупку детали стоит осуществлять строго в соответствии с моделью и маркой стиральной машины Электролюкс.

Особенность стиральной машины Электролюкс состоит в том, что ее корпус собран из двух половинок: фронтальной и тыльной, соединенных винтами под верхней крышкой. Для выполнения ремонта в большинстве случаев достаточно снять заднюю часть корпуса.

Процесс разборки выполняется следующим образом:

Выкрутить два самореза, сдвинуть и снять верхнюю защитную крышку.
С левой боковой стороны необходимо выкрутить два винта, удерживающие заднюю панель.
Повторить действия с правой боковой стороны.
Сзади в нижней части машины Электролюкс находятся еще два винта, которые необходимо удалить.
Следующие два винта находятся по бокам, они закрыты заглушками. Необходимо удалить последние и выкрутить крепеж.
Теперь панель фиксируется лишь держателем из пластика, закрепленным на двух защелках. Необходимо разжать их и поднять держатель. В некоторых моделях он состоит из двух половин, соединенных винтом. Нужно выкрутить крепеж, разжать защелки и убрать держатель.
Теперь можно удалить заднюю панель стиральной машины.

Выполнив эти действия, пользователь может приступить к ремонту и замене таких узлов, как бак, мотор, амортизаторы, насос и помпа, ремень, сливной шланг, нагревательный элемент и т.д.

Снятие передней панели необходимо для замены подшипников. Необходимо выполнить следующие шаги:

Вытащить лоток для моющего средства, выкрутить шурупы под ним.
Снять панель управления

Она держится на защелках, действовать нужно очень аккуратно, чтобы не повредить их.
Отключать проводку нужно с осторожностью и предварительно сфотографировав подключение, чтобы не допустить ошибок при сборке.
Открыть люк, поддеть и снять хомут, заправить манжету внутрь барабана.
Снять проводку и шланг с прессостата, убрать крепеж, отсоединить деталь.
Убрать приводной ремень.
Отсоединить от двигателя проводку, удалить винты, вытащить мотор.
Вытащить нагревательный элемент, выкрутив крепеж и отключив проводку.
Отсоединить сливной патрубок, а затем и шланг, предварительно разжав хомуты.
Удалить противовесы.
Убрать амортизаторы.
Снять с пружин бак и вытащить из корпуса машины.. Для замены подшипников нужно разобрать бак

Для этого выкручивается болт и снимается шкив. После этого удаляется крепеж, фиксирующий половинки бака. После того, как бак разобран, вытаскивается барабан и производятся работы по замене подшипников

Для замены подшипников нужно разобрать бак. Для этого выкручивается болт и снимается шкив. После этого удаляется крепеж, фиксирующий половинки бака. После того, как бак разобран, вытаскивается барабан и производятся работы по замене подшипников.

В случае, если в стиральной машинке Электролюкс бак неразборный, его распиливают ножовкой. Чтобы соединить половины обратно, используют болты. Перед распилом подбирается крепеж и сверлятся отверстия по его диаметру вдоль соединительного шва бака.

Разборка вертикальных стиральных машин происходит следующим образом:

Поддеть шлицевой отверткой панель управления, потянуть вверх и сдвинуть назад.
Немного наклонить, сфотографировать подключение проводов, разъединить их, убрать панель в сторону.
Отсоединить от электронной платы остальные провода, выкрутить крепеж, снять плату.
Убрать заливной клапан, предварительно отсоединив шланги от хомутов и отключив провода.
Выкрутить крепеж и снять боковые панели.
Теперь стал виден крепеж, удерживающий переднюю панель. Нужно его выкрутить, снять крышку и убрать в сторону.

Теперь у пользователя появился доступ ко всем важным узлам стиральной машинки, в том числе и к подшипникам. Разобрать бак вертикалки Электролюкс для устранения неисправности не потребуется.

Подготовка к разборке

Чтобы процесс разбора стиральной машины прошел максимально быстро, необходимо заранее подготовить следующий набор инструментов:

ключи гаечные;
шлицевую и крестовую отвертки (хороший вариант — отвертки с намагниченным наконечником, удерживающим очень мелкие крепежные элементы);
плоскогубцы (при работе с бытовыми приборами лучше выбирать инструмент с прорезиненными накладками на ручках);
жидкость WD-40 (незаменимый помощник в ситуации, когда необходимо выкрутить покрытые накипью и ржавчиной болты).

Кроме инструментов, под рукой всегда должны быть тряпки, тазик (необходим для сбора оставшейся воды в баке, сливном шланге).

Подготовив нужный инструмент, бытовую технику отключают от водопровода, канализации, электричества, размещают на открытом, свободном пространстве, чтобы ничего не мешало процессу разбора.

Замена подшипника

Чтобы заменить подшипник, требуется выполнить следующие действия:

Подцепить сальник отверткой и вытащить.
Чтобы упростить демонтаж подшипника, обработать посадку WD-40.
Выбить подшипник, поставив на него долото и совершая легкие удары молотком.
Очистить посадочное место наждачной бумагой, протереть тряпкой, смазать ЛИТОЛОМ-24.
Новую деталь тщательно смазать.
Равномерно направить подшипник в гнездо, чтобы не допустить перекоса.
Легкими постукиваниями вбить подшипник. Для этого нужно аккуратно постукивать по его внешнему краю, ударами по внутреннему можно его повредить и значительно сократить срок службы.
Установить новый сальник.

Теперь можно приступить к сборке машины в обратном порядке. Половинки бака нужно залить силиконовым герметиком, затем соединить и вкрутить крепеж.

Пользуясь случаем, можно провести техническое обслуживание и других деталей, например, очистить нагревательный элемент и бак от накипи. Также необходимо проверить барабан, крестовину, бак и оценить их состояние. Если какие-то из комплектующих очень изношены, можно сразу заменить их на новые, чтобы не выполнять повторный ремонт спустя некоторое время.

После того, как машина собрана, нужно подключить ее к воде, канализации и сети, засыпать в кювету небольшое количество моющего средства, запустить и выполнить пробную стирку. В процессе работы стиральной машины Электролюкс нужно внимательно наблюдать за ее поведением. Если посторонние звуки пропали, а под техникой после стирки нет влаги, это означает, что ремонт и замена подшипника были выполнены успешно.

https://youtube.com/watch?v=STKO1cwVD3g

Этап четвертый – снимаем бак

Сначала вам необходимо избавиться от внутренней верхней панели. В первую очередь нужно осмотреть заднюю часть машины и найти шурупы, которые крепят клапан подачи воды. Открутив эти крепежные элементы, можно приступать к скручиванию болтов на панели. Не спешите снимать её, ведь необходимо еще аккуратно отсоединить все провода и патрубки. Когда все отсоединено, можно снять саму панель.

Далее переходим к отсоединению сливного патрубка. Он соединяется с баком стиральной машины при помощи хомута. Раскручиваем хомут и отсоединяем сливной патрубок. После этого приступаем к отсоединению нагревательного элемента. В разных моделях он может располагаться спереди или сзади конструкции. Если ваш трубчатый электронагреватель (ТЭН) находится сзади, вам потребуется снять заднюю стенку. Аккуратно отсоединяем все подвода, идущие к нагревательному элементу. Не забываем перед этим фотографировать исходное состояние. На этом этапе проводку нужно отсоединять полностью

Обратите внимание, в некоторых местах она может быть закреплена к частям машины при помощи разных креплений. Отсоединив все провода, вытаскиваем их наружу

Избавляемся от противовесов. Это необходимо сделать, чтобы резервуар не был слишком тяжелым. Аккуратно откручиваем их. После отсоединяем датчик уровня воды. Можно отсоединять амортизаторы. Вооружившись гаечным ключом, отвинчиваем болты, удерживающие эти детали. Для этих работ лучше всего использовать насадку с удлинителем.

Имейте в виду, сам бак имеет малый вес, поэтому при его снятии не надо прилагать особых усилий. Просуньте одну руку в бак и поднимите его. Второй рукой освободите емкость от пружин, на которых он крепится. После этого его можно вытащить.

Завершающим этапом является снятие ремня, откручивание двигателя и амортизаторов. Полностью освобожденный резервуар можно разбирать для замены подшипника.
