Замена щеток в стиральной машине своими руками: пошаговая инструкция

С чего начинать?

Далее необходимо позаботиться об инструментах, которые понадобятся для ремонта. Произвести замену щеток – несложно, эта задача будет по силам даже неопытному пользователю. Домашнему мастеру лучше приготовить:

• пару отверток (тонкую и крестовую);
• маркер (подойдет также обычный карандаш);
• ключ TORX на 8 мм.

Подготовить необходимо и машинку-автомат. Обязательно:

• выдернуть сетевой шнур стиралки из розетки;
• перекрыть запорный кран;
• снять наливной шланг. Будьте осторожны, из трубки при отсоединении польется вода;
• извлечь мусорный фильтр. Он находится на передней стенке корпуса, снизу, справа, за специальным лючком;
• очистить отверстие, образовавшееся после выкручивания фильтрующего элемента, от грязи и скопившегося мусора.

Основная подготовка техники к работам завершена. Останется только отодвинуть автомат от стены, чтобы иметь свободный доступ к задней панели корпуса. Далее можно приступать непосредственно к замене.

Щетки для электродвигателя

Основное предназначение

Щетки являются одной из основных специальных деталей в машине-автомат, отвечающих за контакт. Электрощетки во время своей работы передают энергию внешней цепи на двигатель конструкции.

Таким образом, происходит вращение барабана, и за счет этого работает сама машина.

Все щетки для стиральных машин оснащены стальными пружинами и медным контактом, однако есть и отличающиеся элементы, например, прижимная часть.

Виды

Щетки для электродвигателя бывают трех видов:

1. Угольно-графитовые;

2. Медно-графитовые;
3. Электрографитированные.

По отзывам и мнениям специалистов рекомендуется покупать специальные (оригинальные) детали от таких производителей как:

• Bosch
• Whirpool
• Zanussi
• Beko

Взаимозаменяемость

Бывают такие случаи, когда электрощетки одного производителя могут подходить к машинам автоматом совершенно других брендов. Приведем пример:

Угольная щетка Indesit L C00194594 подходит к большинству стиральных машин-автоматов, таких как Indesit, а так же к стиральным машинам от Bosch, Samsung или Zanussi.

Универсальные щетки дешевле, чем оригинальные, но и цена сказывается на качестве и характеристиках – щетки могут не подходить по размеру, могут оказаться некачественными и быстро изнашиваемыми.

Конечно, лучше покупать оригинальны детали, чтобы в будущем не попасть на более серьезные деньги.

По проводимым опросам среди владельцев стиральных машин и сотрудникам сервисных центров было выявлено, что основными неполадками и поломками среди стиральных машинок являются модели от производителей Indesit и Ariston.

33% стиральных машин были отданы в ремонт из-за большого количества разных типов неполадок.

Замена подшипника в стиральной машине Indesit WISL 105x. Подготовительный этап

После определения неисправности необходимо как следует подготовиться к ремонту машинки. Работы по замене подшипника требуют определенных навыков и знаний устройства агрегата. Самое сложное в данном процессе – добраться до изношенных деталей. Чтобы осуществить последовательную замену подшипника в стиральной машине Indesit своими руками, придется полностью разбирать агрегат, на что уйдет немало времени и сил.

Перед началом ремонта подготовьте все необходимые инструменты

Если вы приняли решение осуществить замену в домашних условиях, для начала стоит подготовить весь необходимый инструмент. Это позволит сконцентрироваться на процессе разборки прибора и не бегать за каждой мелочью в гараж. Для замены подшипника соберите следующие инструменты:

1. Рожковые и торцовые ключи.
2. Молоток.
3. Крестовые и плоские отвертки.
4. Пассатижи.
5. Долото.
6. Ножовку по металлу или болгарку.
7. Смягчающее средство WD-40.
8. Герметик или клей.
9. Новые сменные детали.

Чтобы правильно выбрать новые подшипники и сальники для машинки Indesit, нужно знать, какие именно элементы установлены в вашей технике. Например, для модели WISL 85 EX подойдет подшипник типа 2о4 и 2о5, тогда как для стиральной машины Indesit WI 101 EX нужны детали с обозначением 2о2 и 2о3. Лучше всего снять старые подшипники и сальники и перед покупкой взять их с собой в магазин, чтобы выбрать аналогичные элементы. Обязательно приобретайте сразу два сальника и подшипника, даже если сломалась только одна деталь. Если упустить этот момент, вскоре вам понадобится менять все элементы снова.

Перед началом разборки отключите агрегат от сети и открутите заборной шланг, предварительно перекрыв кран подачи воды. Затем отсоедините сливной шланг от канализационной трубы. Если в машинке осталась вода, ее необходимо слить через фильтрационный отсек, находящийся внизу за небольшой панелью.

Инструкция по замене

Как уже известно, электрощетки находятся в движке СМА. Чтобы добраться до мотора, необходимо убрать заднюю стенку корпуса стиралки. Как это сделать:

• открутите два болта, фиксирующих верхнюю крышку, снимите ее;
• выкрутите болты, удерживающие заднюю стенку, уберите панель в сторону.

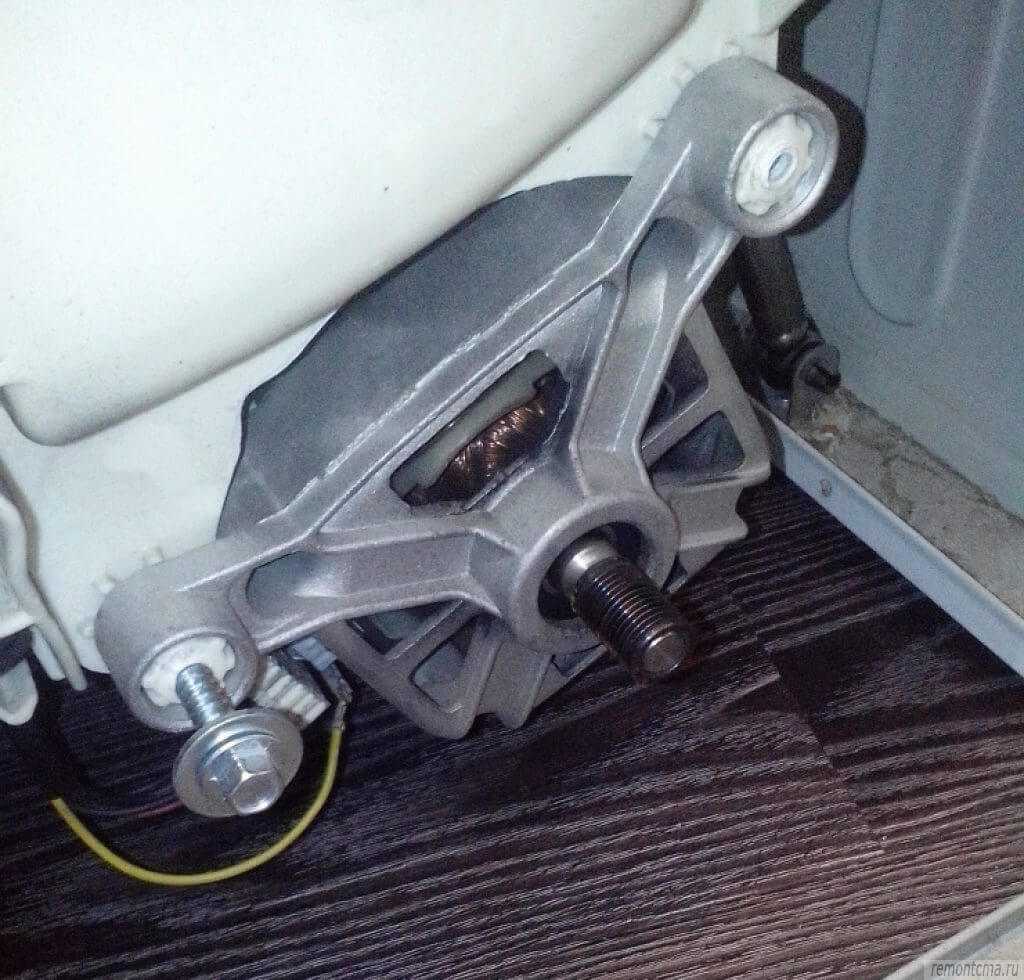

Электродвигатель расположен непосредственно под баком стиральной машины. Чтобы снять приводной ремень, начните тянуть его на себя, аккуратно прокручивая шкив. Обязательно сфотографируйте или отметьте с помощью маркера схему подключения проводов двигателя, прежде чем их отсоединять. После можно снять проводку.

Применив ключ на 8 мм, выкрутите болты, фиксирующие мотор. Возьмитесь за движок и начните его раскачивать. Это поможет вытащить элемент из корпуса стиральной машины. Учтите, что двигатель достаточно тяжелый, поэтому рассчитывайте собственные силы.

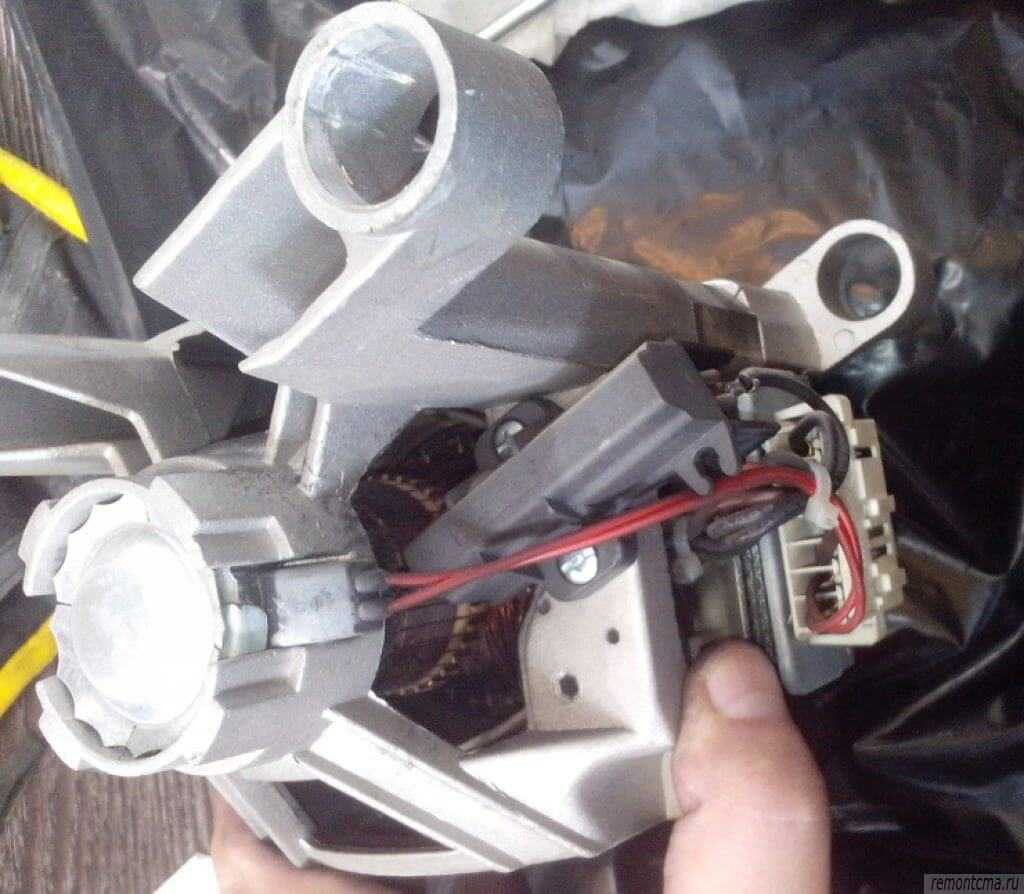

После можно приступать к осмотру электрощеток. Они расположены по бокам электродвижка. В большинстве случаев, в стиралках Indesit используются щетки CAR014UN, их аналогами выступают элементы N52A, CAR024UN и UN135.

Чтобы снять электрощетки, нужно:

• отсоединить кабель;
• сдвинуть контакт вниз;
• вытащить щетку, аккуратно растягивая пружину.

Последующая установка деталей происходит так:

• в гнездо вставляется наконечник;
• пружинка сжимается и также устанавливается в гнездо;
• щетка закрывается контактом;
• подсоединяется провод.

Далее необходимо поставить мотор на место. Алгоритм будет обратным:

• закрепите движок фиксирующими ботами;
• подключите проводку (ориентируясь на фотографию или маркировку);
• натяните на место приводной ремень. Сначала он надевается на шкив движка, после – на колесо;
• установите на место заднюю стенку корпуса, закрепите ее саморезами;
• прикрепите обратно верхнюю крышку, зафиксировав ее болтами.

После нескольких циклов стирки работа стиральной машины Indesit нормализуется. Как видите, замену щеток реально выполнить самостоятельно, не прибегая к помощи мастера.

Интересное:

• Как заменить щетки на стиральной машине Ariston?
• Ошибка E02 в стиральной машине Electrolux
• Самодельная медогонка из стиральной машины
• Как заменить двигатель стиральной машины?
• Ремонт двигателя стиральной машины LG своими руками
• Коды ошибок стиральных машин АЕГ

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Снимаем заднюю половину корпуса

Чтобы спокойно разобрать стиральную машину Zanussi, необходимо передвинуть ее в просторное помещение. Ремонтировать автомат в тесной ванной комнате будет неудобно, нужно хотя бы свободных 3-4 кв. м. Перед началом работ обязательно обесточьте стиралку, отключите технику от водопровода и канализации. Подготовьте шуруповерт и несколько бит разного диаметра.

Дальнейший алгоритм действий будет следующим:

• отыщите снизу, на правой стенке корпуса, специальный болтик, он прикрыт заглушкой. Выкрутите саморез шуруповертом. Эта же процедура выполняется с левой боковой панелью;
• открутите два болта, удерживающих верхнюю крышку машинки. Они расположены сзади;
• снимите «верхушку»;
• отсоедините сливной шланг, прицепленный к задней стенке машинки;
• отцепите от задней панели полукруглый элемент корпуса (сквозь него проходит сетевой шнур). Для этого необходимо отогнуть фиксатор-язычок;
• открутите винты, которые удерживают заднюю стенку корпуса. Они расположены сверху, по два на каждой из боковых панелей;
• уберите тыльную часть машинки.

Так просто разбирается корпус стиральной машины Zanussi. Никаких сложностей процесс обычно не вызывает. Теперь останется демонтировать движок, чтобы получить доступ к износившимся щеткам.

Как вызвать мастера

Чтоб вызвать спеца, звоните в службу «РемБытТех» с восемь до 20 два часов по телефонам:

Либо оставляйте заявку через онлайн-форму на веб-сайте (круглые сутки). Сервис-центр работает раз в день. Мастера приезжают в будние деньки, в выходные и во время праздничков.

При вызове спеца сообщите:

• Марку и модель машины. Заглавие модели обозначено на корпусе оборудования. Прочитайте его на наклейке и назовите диспетчеру, к примеру, Bosch Maxx 5 либо Indesit WIU80. Информация нужна для подбора щёток. Если вы приобрели детали без помощи других, тогда просто назовите марку машины.
• Комфортное время и дату ремонта.
• Контактные данные. Ваши имя, телефон и адресок.

Мастер позвонит в назначенный денек и подтвердит время визита.

Как поменять щетки на стиральной машине

Некоторые производители бытового электроинструмента в качестве преимуществ своих моделей указывают быстросъемные угольные щетки

Это действительно важно, так как при производстве работ, время дороже золота, а щетки по причине сложных условий работы приходится менять довольно часто. Со стиральными машинами дело обстоит несколько иначе

Чтобы оценить их состояние или произвести замену необходимо:

1. Отключить питание стиральной машины от электросети, и по возможности от водопровода и канализации, для облегчения ремонта;
2. Снять обшивку стиральной машины с целью обеспечения доступа к электродвигателю. Для различных марок стиральных машин, снимать приходится одну или несколько стенок. Иногда достаточно открутить дно. В каждом конкретном случае разборка производится со своим порядком действий;
3. Снять приводной ремень со шкива, расположенного на валу ротора двигателя;
4. Отключить электрические провода, подсоединенные к электромотору;
5. Открутить крепежные элементы двигателя и снять его со стиральной машинки.

Сняв двигатель, нужно открутить крепежные болты щеткодержателей, затем отсоединить контактные клеммы. Если стоящие на двигатели щетки, имеют длину менее полутора сантиметров, или на них видны трещины, обрыв контактов, тогда они подлежат замене.

Перед тем как поставить новые щетки взамен старых, необходимо осмотреть состояние статора и ротора, очистить их от пыли, грязи, и остатков графита при помощи сухой ветоши, смоченной в медицинском спирте

Если на поверхности контакта коллектора (к нему прилегают щетки) имеются мелкие царапины и задиры, их можно осторожно убрать с помощью «нулевки» самой мелкой наждачной бумаги, затем протереть спиртом. После всех манипуляций, можно устанавливать новые элементы с обязательным надежным креплением, при помощи стопорных болтов

Произведя сборку стиральной машины в порядке, обратной разборке, можно приступать к испытаниям. Для этого необходимо, включить стиральную машину на одном из режимов стирки (без вещей на холостую), и понаблюдать за работой устройства. Если в двигателе будет наблюдаться небольшое искрение и не сильный шум, в первые минуты работы — это нормальное явление. Со временем поверхности щеток к коллектору притрутся, и искры исчезнут. Не стоит, в течение первых запусков стирок, перегружать барабан бельем.

Когда нужна замена щеток и какое время их «жизни»?

В большинстве случаев неполадки со стиральной машиной возникают из-за проблем в электродвигателе, который владелец не в состоянии самостоятельно починить. Возможны и неполадки со щетками, ведь они являются расходным материалом, который в отличие от двигателя, вполне возможно починить своими руками без обращения в сервис по ремонту бытовой технике. Предположительный срок жизни щеток при достаточно частом использовании стиральной машины 5 лет. Есть вероятность, что машина прослужит вам намного больше, если использовать её не так часто – тогда срок эксплуатации до 10 лет.

Щетки для стиральных машин изготавливают из непрочного мягкого материала, поэтому вероятность износиться у них высока, однако их намного легче заменить, чем сам двигатель машины-автомата. Во множестве, случаев как показала практика, электрощетки ломаются достаточно реже, чем, например, другая «важная» деталь агрегата.

Несколько признаков неработоспособности щеток:

Самые часты причины поломки двигателя

• Вышедшие из строя электрические щетки;
• Обрыв обмотки в роторе и статоре;
• Коллекторные ламели.

Замена электощеток

Это токопроводящие графитовые кубики с проводами, которые трутся о коллектор. Поводом для замены щеток двигателя может стать:

• потеря вращательной силы барабана или полная его остановка;
• непривычный шум во время работы стиральной машины.

Самая распространенная причина поломки – перегрузка бака. Также электрощетки быстро изнашиваются при использовании отжима на максимальных оборотах или вследствие замыкания в витках обмотки электродвигателя, проблемы с ремнем, который соединяет двигатель с барабаном, он может соскочить со шкива или порваться.

Также понять, о необходимости замены поможет визуальный осмотр щеток. Если в процессе работы они искрят или на поверхности имеется черный налет – детали нужно менять.

Конечно, это недорогой элемент двигателя, а ремонт можно произвести в домашних условиях. Достаточно приобрести подходящую модель щеток в специализированном магазине или сервисном центре. Главное правильно подобрать и заменить щетки на стиральной машине, они должны полностью соответствовать типу мотора и лучше, если это будет оригинальный набор от самого производителя стиральной машины.

Требуется замена ламелей

Это как раз та составная часть коллектора, по которой скользят электрощетки. По ним ток передается через обмотку ротора в двигатель. Сами пластины редко подвержены износу, причиной поломки может стать обрывание шнура в обмотке в тех местах, где крепятся ламели или их отслоение.

Происходит это, чаще всего, также из-за неправильной эксплуатации прибора, например, в автомате с вертикальной загрузкой, процесс стирки был запущен с незакрытыми створками барабана или выхода из строя подшипников.

Если отслоение небольшое, ремонт производится на специальном станке, путем проточки коллектора. В домашних условиях можно обойтись простой мелкой шкуркой. Принцип один и тот же – ламели затачиваются, затем пространство между ними тщательно вычищается от пыли и попавшей стружки.

Проверить электродвигатель на наличие данной неисправности можно путем неспешного прокручивания ротора, если появится характерный звук, то, скорее всего, причина в ламелях.

Обрыв или замыкание в обмотке ротора или статора

Это наиболее частые причины потери мощности двигателя или полное прекращение его работы, которые могут быть следствием:

• перегрева корпуса электродвигателя, возникшего вследствие коротких замыканий в обмотке. Нормальная температура не должна быть выше 80 градусов, если она поднимается до 90 градусов, срабатывает термостат, останавливающий мотор;
• нарушение изоляции обмотки. В этом случае ремонт в сервисном центре неизбежен. Чаще всего приходится менять весь двигатель. Делать обмотку заново в домашних условиях не рекомендуется.

Обрыв в обмотке можно обнаружить с помощью мультиметра в режиме измерения сопротивления между ламелями. Норма 0.1-0.4 Ом.

Поломка или замыкания в электродвигателе стиральной машины может стать причиной неисправности и выхода их строя других деталей прибора, например командного аппарата (еще одна дорогостоящая деталь автомата), силового симистора, реле реверса. Как видно, наиболее частые причины поломок, несоблюдение плавил эксплуатации или нестабильность электрической сети. Для увеличения срока службы, рекомендуется использовать прибор согласно инструкции, а для защиты от скачков напряжения устанавливать дифавтомат и подключать стиральную машину только через это защитное устройство.

• 10 лучших стиральных машин ATLANT по отзывам покупателей
• 10 лучших встраиваемых стиральных машин
• 10 лучших стиральных машин до 15000 рублей по отзывам покупателей
• 10 лучших стиральных машин до 25000 рублей по отзывам покупателей
• 13 лучших стиральных машин от 40000 до 50000 рублей по отзывам покупателей

Разборка

Все работы будут выполнены на стиральной машине Индезит. Такой же подход можно использовать в стиралках других производителей.

Приступим к работе:

1. Снимаем заднюю крышку. Она прикручена несколькими саморезами. Нужна крестообразная отвёртка.
2. Вытаскиваем ремень привода. Берём его одной рукой и тянем на себя. Одновременно слегка прокрутим шкив. Ремень без проблем снимается.
3. Отстёгиваем фишку, предварительно оттянув фиксирующий язычок. Стаскиваем жёлтый провод заземления.
4. Открутим два болта, которые фиксируют двигатель на баке. Понадобится ключ на 10. Удобнее пользоваться торцевым.
5. Вытягиваем мотор.

Разборка корпуса

Перед тем как приступить к разборочным работам, следует обесточить технику. Чтоб пробраться к мотору, необходимо снять заднюю крышку машинки. Обычно, ее держит несколько креплений, открутить которые можно, используя обычную отвертку.

Дальше действуйте по таковой не один раз испытанной мастерами схеме:

• Снимите ремень привода, потянув его на себя, в это время прокручивая шкив. Если вы сделаете все верно, ремень без усилий соскочит. Отложите ремень в сторону, заодно осмотрев его состояние (может быть, его необходимо поменять).
• Отключите проводку от движка, чтоб достать его. Чтоб провода просто снялись, тяните разъем к для себя.
• Обычно мотор крепится снутри корпуса на винтах либо болтах. Открутите их, чтоб достать деталь.

READ Как Разобрать Шуруповерт Makita 12 Вольт

Стоимость щетки и работы мастера

Если вы решили доверить работу по замене щеток мастеру, то учтите, что на стоимость услуги могут влиять следующие факторы:

• Возраст машины.
• Общее состояние агрегата.
• Доступ к стиральной машине.
• Стоимость дополнительных расходных материалов.
• Покупка оригинальной качественной запчасти.

Цены на щетки также разнятся, на стоимость влияют такие факторы:

• Материал, из которого изготовлена щетка.
• Особенность питания и проводимости.
• Оригинальность детали.

• Качество изготовления.

Как видите, сама процедура замены щеток несложная, главное — вовремя определите неисправность и придерживайтесь пошаговой инструкции. Если же вы сомневаетесь в достаточности навыков и знаний, то обратитесь в сервисный центр. Цены на услуги и запчасти невысокие, а качественная работа специалистов поможет продлить срок службы техники на долгие годы.

В данной статье мы приведем примеры по . Рассмотрим два распространенных примера по замене щеток электродвигателя стиральной машины
.

Для замены щеток стиральной машины
нужно снять двигатель стиральной машины для этого нужно открутить заднюю стенку стиральной машины на некоторых моделях стиральных машин нужно снять переднюю панель, стиральной машины можно положить стиральною машину на бок но до этого обязательно нужно слить воду из стиральной машины. Стиральную машину можно класть на бок только на тот где расположен латок для порошка и предварительно слив воду из стиральной машины.

Далее отключаем двигатель стиральной машины, отключаем провода от двигателя стиральной машины. Колодка, фишка проводов сделана под ключ, то есть по другому вы ее не подключите к двигателю. Зеленый провод с желтой полосой это заземления и он подключается на корпус двигателя.

Далее мы видим контакт щетки стиральной машины. Для замены щеток стиральной машины, нужно снять контакт с проводом с клейм щеток стиральной машины. Клейма крепится в пазах корпуса щетки стиральной машины, сдвигаем ее, чтобы разрез на клейме совпал с корпусом щетки стиральной машины, и вытягиваем клейму верх. Запомните, в какую сторону сточен уголек щетки стиральной машины соответственно новую щетку двигателя стиральной машины следует установить также как и старую, то есть угол заточки щетки должен смотреть в туже стороны, что и на старой.

Достаем щетку стиральной машины, смотрим, если щетка двигателя изношена, то есть стерлась, рабочая длина щетки составляет от 1.5 см- 5см. Если щетка стиральной машины. То есть уголек меньше 1.5 см щетка стиральной машины подлежит замене

После того как мы достали старую щетку, , вставляем щетку в корпус щетки, проверяем чтобы щетка свободно ходила в корпусе в зад вперед. Если щетка ходит с затруднениями, достаем ее, уголек можно немного подточить наждачной бумагой. И не забудет про угол заточки щетки, если щетку установите неправильно то будет раздаваться сильный шум при вращении двигателя.

Далее аккуратно заправляем пружинку щетки в корпус щетки стиральной машины, и вставляем клейму щетки в посадочное место корпуса щетки. И одеваем провод с контактам на клемму щетки. Такую же операцию проделываем с другой стороны двигателя у двигателя стиральной машины две щетки. После замены щеток в стиральной машине
прокручиваем шкив двигателя, если шум при этом очень сильный, значит щетки двигателя установлены, не правильно. Если шум не сильный значит все нормально и щетки стиральной машины заменены правильно
. И производим сборку стиральную машины в обратном порядке.

Второй пример замены щеток двигателя стиральной машины

Снимаем двигатель стиральной машины.

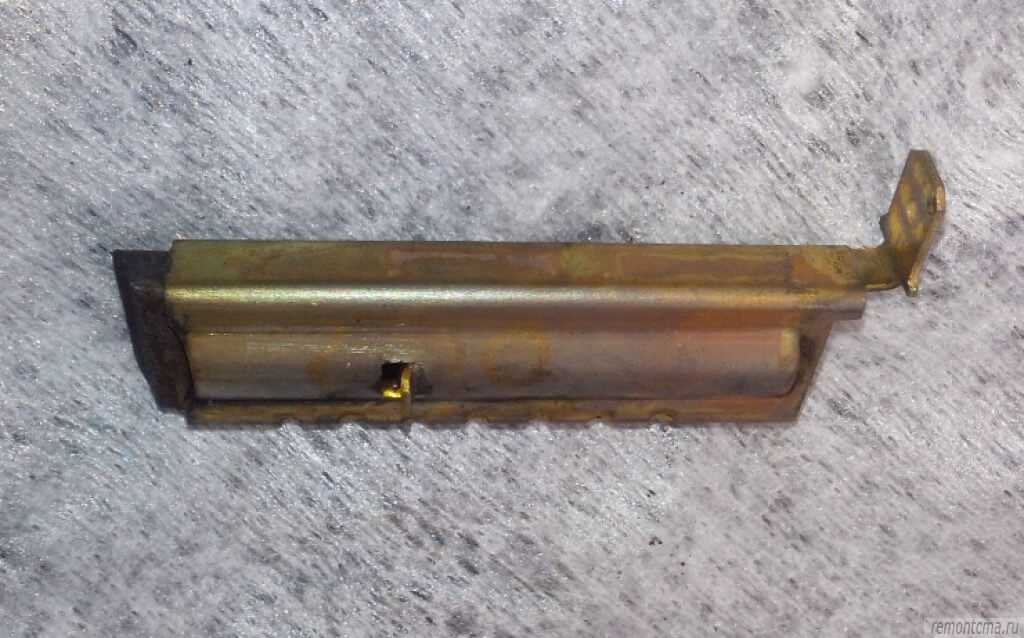

В данном случаи корпус щетки стиральной машины расположен на корпусе двигателя.

Чтобы снять корпус щетки нужно открутить два винта на корпусе щетки, двигателя стиральной машины.

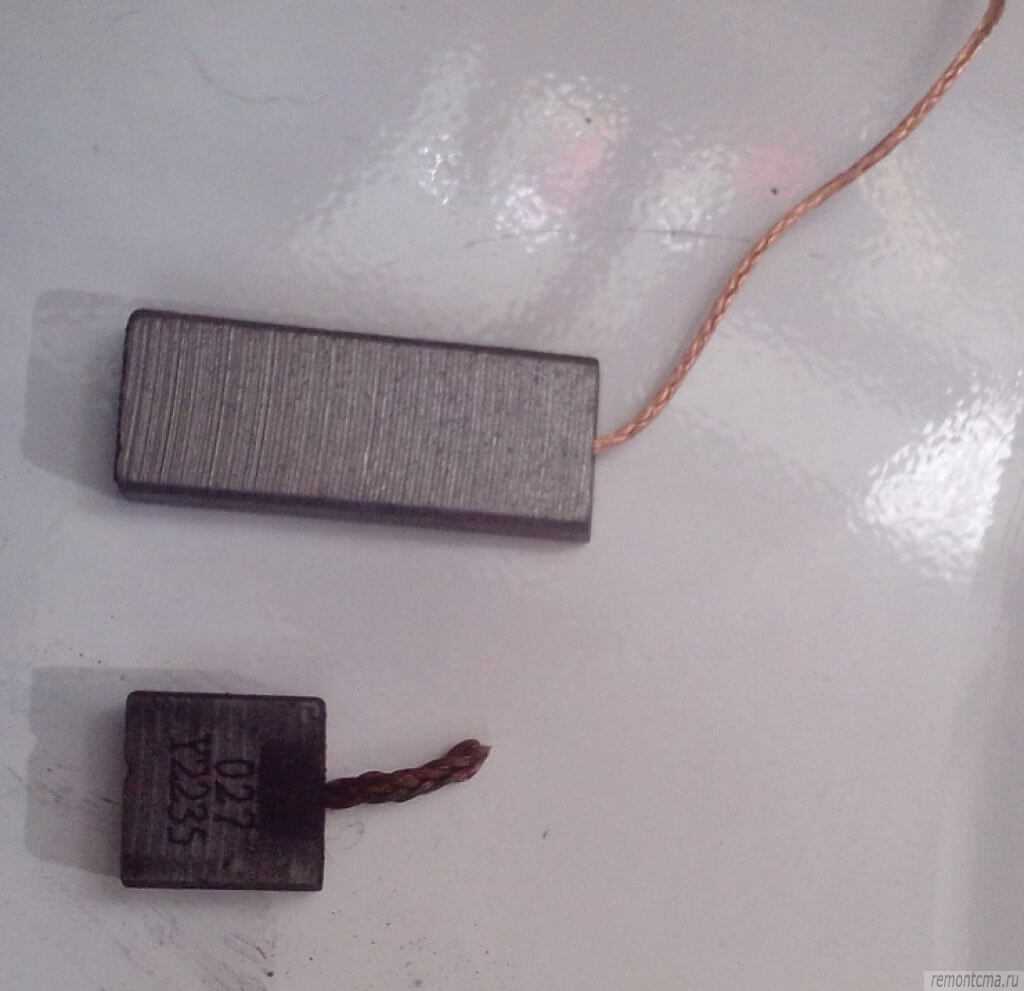

Снимаем старую щетку стиральной машины и смотрим, насколько она изношена если уголек составляет меньше 1.5 см, то щетка изношена и требует замены

Новые щетки двигателя стиральной машины продаются уже в корпусе и для замены щеток нужно просто заменить старые щетки двигателя стиральной машины
на новые. Долее собираем стиральную машину в обратной последовательности.

После замены щеток двигателя стиральной машины двигатель работает немного шумнее, чем до замены. Это связано со щетками двигателя стиральной машины, после замены щеток электродвигателя стиральной машины, щетки должны притереться, хотя на них существует стандартная заточка с завода, все равно должно пройти несколько стирок для того чтобы щетки стиральной машины окончательно притерлись и приняли нужную форму.

Замена

Порядок действий:

1. Сначала отсоединяем провод от контактов. Удобнее всего применять для этого круглогубцы.
2. Откручиваем два самореза, с помощью которых узел прижат к мотору. Используем крестообразную отвёртку и придерживаем руками шляпки.

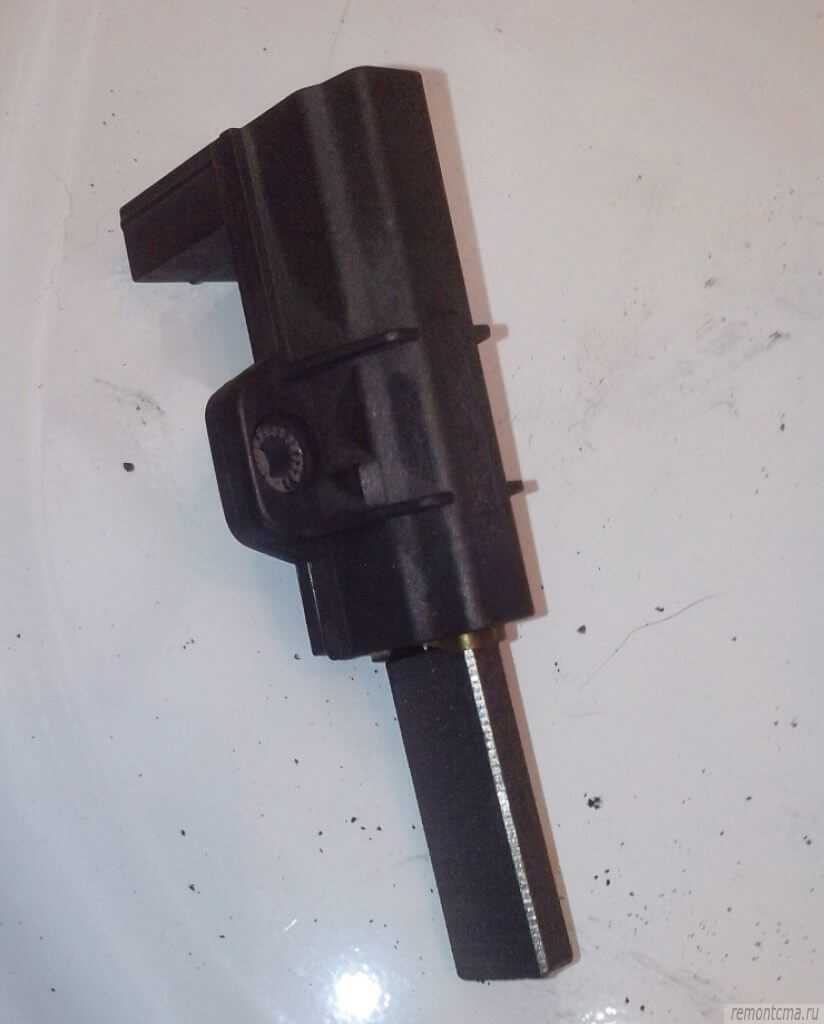

3. Снимаем щёточный узел в сборе.

• меняем весь модуль целиком;
• демонтируем щётку, не трогая узел.

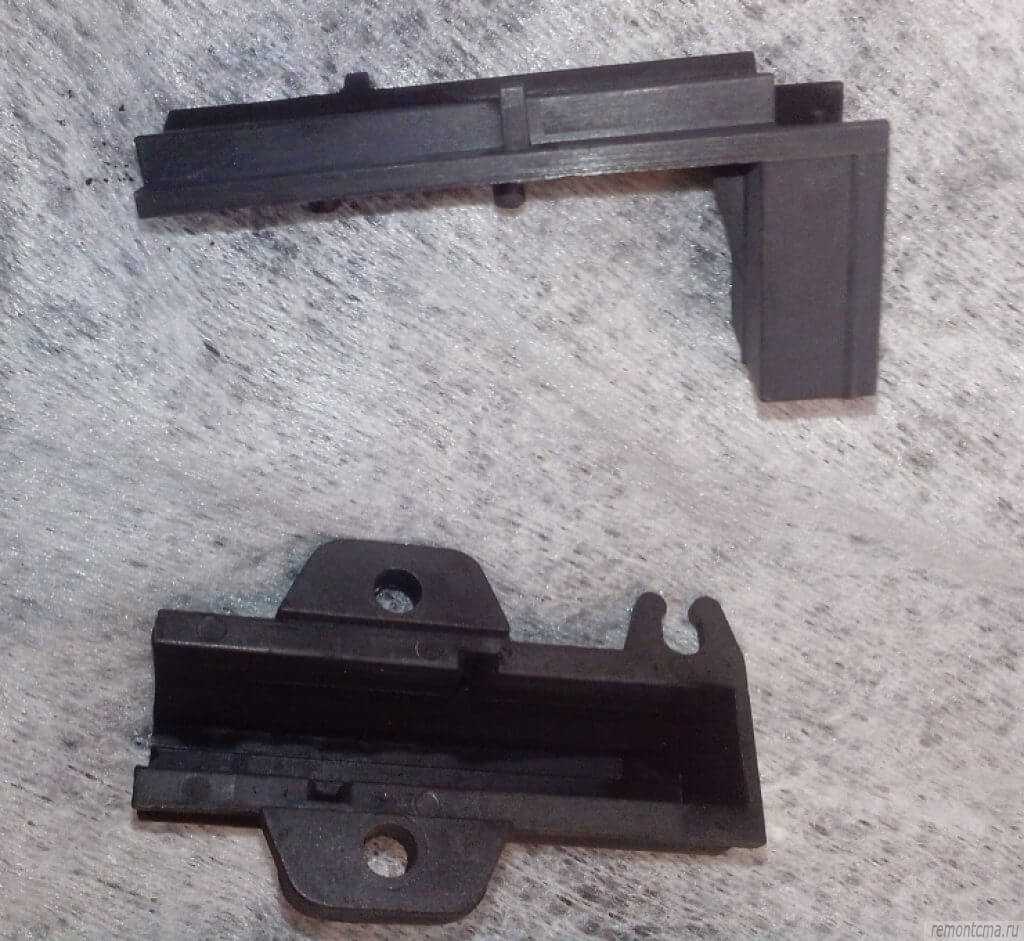

Узел поменять проще всего. Но необходимо приобрести новый, который соответствует двигателю. Стоимость — от 1000 до 2500 р. в зависимости от модели и места покупки. Цены указаны по состоянию на 2017 год. Приобрести можно только в специализированных магазинах. Таковых не так много, даже в Москве.

Если не удаётся найти угольные щётки в сборе, то тогда происходит замена . Пластиковый корпус разделяется на две половинки. Внутри находится металлическая капсула. Показана на фото.

Откусываем провод соединяющий уголёк с узлом. Придерживаем уголёк, т. к. внутри пружина.

Ставим уголёк вместе с пружинкой и припаиваем контакт к капсуле. На картинке вы видите сточенную и свежую щётку.

Такая работа требует некоторых навыков и умений. Лучше её доверить профессионалу из сервисного центра, но при желании можно выполнить самостоятельно на дому.

Перед установкой — очистите от пыли двигатель, фишку контактов и «ламели» ротора. Используйте тряпочку с раствором спирта. По коллектору пройдитесь наждачкой «нулёвкой». Прочистите пространство между «ламелями».

Сборку выполняйте в обратной последовательности. Но после установки мотора, не надевайте ремень привода.

Разбираем стиральную машину

Для замены щеток электрического двигателя стиральной машины надо подготовиться к предстоящим работам, изучив инструкцию и схему расположения основных узлов. Все операции должны производиться предельно аккуратно. Выполняя разборку, старайтесь хорошо запомнить расположение и способ крепления затрагиваемых узлов.

Совет мастера! Новичку полезно будет сфотографировать внутреннее устройство вскрытой машины, чтобы точно знать, что и где должно находиться после сборки.

Необходимые инструменты

Чтобы добраться до мотора и произвести замену щеток, вам понадобятся:

• набор отверток;
• гаечные ключи;
• плоскогубцы;
• наждачная бумага.

Предварительная разборка

Все ремонтные работы с бытовым электрическим оборудованием должны производиться при его полном отключении от сети. Первым делом выньте вилку из розетки. При подготовке к замене щеток вам потребуется:

• отсоединить машину-автомат от питательного и канализационного водопроводов;
• развернуть агрегат с целью достижения удобного доступа к его тыльной стороне;
• снять заднюю крышку, которая обычно крепится на саморезах;
• демонтировать ремень, связывающий электродвигатель с валом барабана для загрузки белья, для чего потребуется потянуть его на себя при аккуратном вращении шкива;
• отсоединить мотор от схемы питания, разомкнув соответствующий разъем;
• открутить болты, фиксирующие двигатель на раме, и снять его.

Надо знать. Модели различных фирм могут иметь свои конструктивные особенности. Для этого вы и изучали инструкцию изготовителя перед началом работы.

Замена щеток на стиральной машине

Работы с демонтированным двигателем лучше выполнять на столе в условиях достаточной освещенности. Порядок действий при замене щеток следующий:

• положите мотор набок, чтобы получить удобный доступ к месту установки щетки;
• отверните крепежные болты;
• извлеките щетку из гнезда, запомнив направление заточки наконечника;
• повторите перечисленные операции с другой щеткой;
• осмотрите стержни (если нет видимых повреждений, а длина графита превышает 1,5 см, то причина отказа заключается не в них);
• проверьте состояние коллектора двигателя, зачистив наждачной бумагой все неровности;
• установите новые щетки, закрепив их в нужном положении штатными болтами.

Не забудьте! Скос щеток должен обеспечивать максимальную площадь их контакта с коллектором. Если это не так, надо развернуть их на 180 градусов.

Завершение работы

Установка двигателя на место производится в обратной последовательности. Для этого надо:

• поставить мотор на раму, закрепив его болтами за монтажные отверстия;
• подключить питательный кабель;
• натянуть ремень, слегка поворачивая валы двигателя и барабана;
• поставить на место заднюю крышку;
• восстановить подключение водопровода, канализации и вставить вилку в розетку.

Любой произведенный ремонт должен заканчиваться пусковыми испытаниями. Они будут заключаться в первоначальном пуске стиральной машины в работу на одном из щадящих режимов. При этом следует убедиться в ее исправности и прислушаться к шуму мотора. Щеткам потребуется некоторое время на притирку поверхностей по форме коллектора. В такой ситуации возможно некоторое увеличение громкости работы без особенно резких звуков и повышения вибрации агрегата.

Совет! Несколько первых стирок после замены щеток не рекомендуется до предела нагружать барабан, чтобы избежать срабатывания аварийной защиты.

Если вы неуверены в своих способностях правильно определить причину поломки и заменить щетки на электродвигателе вашей стиральной машины, то воспользуйтесь услугами сервисной службы. Подобная работа выполняется достаточно быстро и оплачивается по минимальным расценкам. Скорее всего, зная марку вашей машины, мастер приедет с необходимыми запасными частями, и вам не придется самостоятельно искать их, обзванивая или объезжая магазины.

Такой вид ремонта как замена электро-щеток в электродвигателе стиральной машины, относится к средней сложности. Для ремонта понадобиться небольшой набор инструментов: отвертка плоская и крестовая, пассатижи, трубка ключ на 8 или 10, наждачная бумага (нулевка), ветошь и спирт. Прежде чем приступить к замене щеток, необходимо точно убедиться в их поломке или изношенности, а так же разобраться для чего они служат и где находятся.

Искрит двигатель стиральной машины

Если стиралка искрит в нижней части, скорее всего, дело в моторе, который приводит в движение барабан. Существует два типа двигателей: инверторный и коллекторный. Инверторный мотор – современный вариант, а в машинках прошлых годов выпуска стоят моторы с щетками. Щетки изнашиваются со временем. Не стоит расстраиваться. Эта неполадка рано или поздно происходит. Раньше – если вы любите стирать часто и на максимальной скорости отжима, позднее – если вы щадите свои технику и соблюдаете все рекомендации производителей касаемо эксплуатации. Средний срок службы щеток – до 7 лет.

Зачем нужны щетки? Эти элементы передают электрический импульс на вращающийся коллектор. Щетки могут быть угольными или графитовыми. Высокая скорость вращения барабана приводит к износу щеток. Из-за этого контакт с ламелями коллектора ухудшается, появляются искры, неприятный запах. Чем больше износ, тем больше начинают искрить эти элементы.

Решить проблему очень просто. Для этого достаточно произвести замену щеток. После этого мотор может продолжать работу.

Как заменить щетки?

После того, как двигатель вытащен из стиралки, задачу можно решить двумя методами: с разборкой мотора, без разборки мотора.

Как заменить щетки без разборки двигателя?

Старые моторы устроены так, что щетки и крепления размещены внутри двигателя. В этом случае корпус придется раскрутить, произвести замену щеток, после чего произвести сбор в обратном порядке.

Не забудьте, что сборка должны быть произведена правильно. Для этого помечайте маркером, складываете все болтики и крепления в одно место, можно сделать фотографию расположения элементов до, чтобы не ломать голову, как правильно собрать и как было. Смартфоны с камерой есть у всех, поэтому такой способ самый доступный. Если камеры под рукой нет, можно сделать зарисовку с помощью листа бумаги и карандаша.

В новых двигателях не нужно разбирать что-либо, чтобы заменить щетки. Держатель щеток видны и снаружи. В этом случае щетки просто раскручиваются отверткой и крепеж поддевается с помощью плоской отвертки.

Обращение к специалистам

Если нет уверенности в собственных силах, и замена электрощеток кажется для вас очень сложным процессом, то стоит обратиться за помощью к специалистам. Профессионалы быстро и без особого труда исправят все поломки и произведут замену испорченных деталей. Выбор и покупку электрощеток также стоит доверить специалистам. Они смогут подобрать элементы, которые будут соответствовать модели стиральной машины.

Что касается стоимости подобных услуг, то она зависит от того, в каком регионе вы проживаете. Средняя цена составляет от 1000 до 1500 рублей. Стоимость же самих деталей зависит от материала, из которого они изготовлены, а также от компании-производителя. Если у вас стиральная машина одной из популярных марок, то цена электрощеток будет составлять 350 – 2100 рублей.

https://youtube.com/watch?v=z3b4kNgFfII

Виды двигателей стиральных машин

Стиральные машины автомат, которые сегодня стоят в домах потребителей, могут иметь один из трех видов электродвигателей:

• Асинхронный, использовался в старых моделях. Простая конструкция, состоящая из стартера и ротора, имеет низкую себестоимость, работает тихо. Но из-за больших габаритов и невысокого КПД в современных машинах, этот мотор не применяется;
• Коллекторный, именно этот вид используется в большинстве современных моделях автоматов. Ременная передача вращения от двигателя к барабану. По сравнению с предыдущим видом, имеет меньшие размеры, высокую скорость работы и независим от частоты электрической сети. Основные элементы конструкции: стартер, ротор, тахогенератор, электрощетки. Очень часто ремонт такого двигателя можно произвести самостоятельно;
• Бесколлекторный или мотор с прямым приводом. Яркий пример современных стиральных машин с этим типом двигателя – модельный ряд LG. Соединен с барабаном напрямую, без ремня. Такой двигатель является трехфазным, коллектор – многополюсным, а ротор на постоянных магнитах. Имеет схожее строение с асинхронным, но меньше по размеру, с высоким КПД, отсюда и дорогая стоимость таких аппаратов.

Виды щеток

Существует несколько классов щеток, удовлетворяющих разным коммутационным условиям:

• Графитовые щетки. Изготовлены они на основе графита с добавлением наполнителя в виде сажи и других веществ. Предназначены щетки для коммутации легкой степени в генераторах и двигателях. Выпускаются марок ЭГ61А и Г20.
• Угольно-графитового типа. Щетки малой прочности для небольших механических нагрузок. Марки Г21, Г22.
• Электрографитного типа. Щетки повышенной механической прочности, насыщенные углеродом. Выполняют коммутацию средней степени сложности. Выдерживают большие токовые нагрузки. Бывают марок ЭГ2А, ЭГ74, ЭГ14, ЭГ4, ЭГ841.
• Металло-графитового типа (меднографитовые щетки для электродвигателей). Основным компонентом щетки является медный, оловянный и графитовый порошок. К ним идут разные наполнители. Щетки обладают высокой прочностью, не пропускают газовую и жидкую среду. Применимы в высокой и средней сложности условиях коммутации. Обеспечивают функционирование генераторов низкого напряжения. Марки имеют МГ, МГС, МГС 5, МГС 20, МГС 51, МГСОА, МГСО, МГСО1М, М1А, М1.

Описанные щеточные контакты применимы в промышленности, для бытового оборудования выпускают щетки марок Г33МИ, Г33, Г30, Г31.

Процесс замены

Весь процесс замены будет показан на примере марки Горенье, но он фактически подходит и для других марок:

1. Силовой агрегат укладывается набок и снимаются крепежные болты с щеток, после чего последние снимаются.
2. С другой стороны двигателя производятся идентичные манипуляции.
3. Исчерпавшие свой рабочий запас щетки имеют длину стержня не более 1,5 см (если длина щеток больше, то проблема не в них).
4. Выполняется очистка коллектора силового агрегата.
5. Новые детали монтируются и крепятся винтами.

Далее необходимо поставить двигатель на место и проделать все остальные манипуляции в обратном порядке. Как только все будет подключено, обязательно проверьте качество его работы. В том случае, если он работает немного лучше или даже громче, скорее всего, все было сделано правильно. Если имеет место неприятный или необычный звук – проблема, скорее всего, не решена.

https://youtube.com/watch?v=Lpdq6pvJIno

Заключение

Замена щеток – это легкий ремонт, поэтому оценивается сервисными центрами довольно дешево. Чтобы избежать лишних неприятностей, рекомендуем обращаться в специализированные центры для подобных работ, возможно, это обойдется куда дешевле, чем ошибка при самостоятельной замене
.
На нашем сайте вы найдете обзоры, посвященные кодам ошибок стиральных машин разных марок, например, «Коды стиральных машин Вирпул» или «Коды стиральных машин Ханса» , которые помогут вам научиться своевременно диагностировать и устранять некоторые неполадки.

В целом, срок службы щеток составляет примерно 6-8 лет, но они могут износиться и раньше, если вы часто пользуетесь стиральной машиной. Тогда потребуется заменить эти детали.
