Тэн для стиральной машины: как подобрать новый и самостоятельно провести замену

Местонахождение детали

Для начала нужно узнать, где в стиральной машине LG находится ТЭН. В машинках этой марки ТЭН располагается внизу под баком, доступ к нему открывается через заднюю стенку корпуса. Поэтому нужно всего лишь отключить машину от коммуникаций и повернуть ее задней крышкой к себе. После того как стиральная машина LG будет обращена к вам задней стенкой, останется только снять эту стенку и вы сразу получите доступ к искомому элементу.

В данном случае нам даже не помешает приводной ремень, поскольку у большинства стиральных машин LG прямой привод, а значит, никакого приводного ремня нет и в помине. Перепутать ТЭН стиральной машины LG с какой-либо другой деталью невозможно. Хоть большая часть этой детали утоплена в недрах стирального бака, наружу торчат два контакта, к которым идут множество проводов. А располагаются эти контакты ровно по центру днища бака – откроете заднюю стенку стиральной машины, и они окажутся у вас под носом.

Что нужно для ремонта?

Вся прелесть в том, что замена нагревательного элемента в стиралках данного типа не потребует значительного количества инструментов, да и в качестве материалов вы возьмете лишь новый исправный ТЭН. Тут возникает первый вопрос: как правильно купить новый ТЭН, чтобы он был хорошим, идеально подходил и стоил недорого?

Для начала нужно осмотреть старую деталь на предмет надписей и обозначений. Если какие-то буквы и цифры удалось рассмотреть, перепишите их на бумажку, а лучше возьмите старый нагревательный элемент и идите с ним прямо в магазин запчастей для стиралок. Если такой возможности нет и обозначений на старом ТЭНе не видно, то определите хотя-бы его мощность. Обычно мощность нагревательного элемента стиральной машины марки LG 1900 или 1950 Вт, но бывает, попадаются машины с ТЭНами 2000 Вт.

Приобрести новую запчасть для стиральной машины можно не только в родном городе или селе. Хороший нагревательный элемент можно заказать в Интернет магазине. Только, пожалуйста, не посещайте при этом сомнительные сайты, выбирайте только топовые Интернет магазины с хорошей репутацией. Средняя стоимость нового ТЭНа – 10 долларов.

Теперь об инструментах. Тут особо и сказать нечего, поскольку потребуется лишь:

• крестовая отвертка;
• плоская отвертка;
• любая смазка;
• мультиметр;
• головка на 8 и трещотка.

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

• Шлицевую и крестовую отвертки.
• Пассатижи.
• Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

• Выключите посудомойку из сети.
• Отключите коммуникации.
• Откройте дверцу люка.
• Достаньте лотки из бункера.
• Снимите нижний распылитель, потянув его на себя.
• Достаньте дренажный фильтр, заодно удалите из него мусор.

• В отверстии за фильтром остается вода. Удалите ее губкой.
• На дне находится пять болтов. Они крепят нагревательный блок.

• Уложите корпус ПММ набок или переверните вверх дном.
• Демонтируйте нижнюю панель.
• Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Что необходимо для замены

Термоблок является одной из самых сложноремонтируемых и уязвимых для механических повреждений частей. Производить ремонт тэна для посудомоечной машины самостоятельно крайне сложно. Для этого потребуется прибегнуть к помощи специалистов, профессиональных ремонтников. Зачастую проще заменить тэн на новый. Для этого вам понадобится лишь определённый набор инструментов:

• Плоская и крестовая отвёртки
• Мультиметр для измерений и поиска неисправностей
• Пассатижи
• Шило

Готово! Вы можете приступать к разборке. Специалисты советуют начинать ремонтные работы только в случае полной уверенности в неисправности тэна. В этом случае, в зависимости от модели, заменять придётся тэн или весь термоблок. Например, для посудомоечных машин от производителей Bosch, Electrolux или Indesit менять придётся весь термоблок.

Термоблок состоит из раструбов и подводков для датчика. Корпус запчасти изготовлен из пластика. В случае наличия крепежей, вы можете отвинтить эти детали и извлечь неисправный тэн. Если же таковые отсутствуют, значит вам придётся заменить весь термоблок. Цена нагревательного блока зависит от модели и серии посудомоечной машины. Обычно она варьируется в районе 1000-4000 рублей.

Советуем также не ограничиваться осмотром и ремонтом термоблока. При осмотре «внутренностей» посудомоечной машинки можно обнаружить осевшие на трубах и запчастях частицы минеральных солей, либо грязь, забившую фильтры. В будущем это позволит вам значительно сэкономить время и средства в случае обнаружения неполадок, например, проблемах со сбросом использованной воды.

Замена ТЭНа

ТЭН определить достаточно просто по двум характерным разъемам, к которым подключаются провода. Впрочем, если под рукой есть омметр, перед тем, как снять, стоит проверить ТЭН – возможно, неисправность вызвана не его отказом. Сопротивление ТЭНа в рабочем состоянии не превышает 200 Ом, в противном случае он требует замены.

Демонтировать электронагреватель очень просто – он крепится всего одной гайкой, для этого потребуется торцевой ключ. Открутив гайку, необходимо слегка постучать по шпильке, вдавливая (немного утапливая) её внутрь. Теперь, когда крепление снято, можно извлечь непосредственно ТЭН, насаженный очень плотно на резиновую прокладку. Рекомендуем воспользоваться шлицевой отверткой, чтобы немного ослабить уплотнитель.

Перед установкой нового ТЭНа стоит проверить на работоспособность – всегда есть небольшая вероятность производственного брака. Так что лучше потратить несколько секунд, чем потом повторять всю операцию разборки/сборки стиральной машины. Рабочий ТЭН размещаем на его месте, внимательно контролируя его положение – он должен сесть ровно и плотно, не касаясь бака. Фиксируя нагреватель рукой, начинаем закручивать гайку. Чтобы обеспечить полную водонепроницаемость, место установки можно дополнительно обработать герметиком. Гайку на шпильке закручиваем туго, но без чрезмерных усилий. После этого, сверившись со снимком/рисунком, коммутируем провода. Если на клеммах есть следы ржавчины или подгорания, их надо удалить. При необходимости, чтобы добиться хорошего контакта, клеммы можно поджать плоскогубцами.

Устанавливаем защитные крышки корпуса на место – операция завершена. Проводим контроль – включаем функцию, при которой вода нагревается свыше 50 градусов. Если крышка люка нагревается, значит, все сделано верно.

Причины поломки ТЭНа

Любое бытовое устройство, независимо от производителя, может выйти из строя. Заводской брак

. От него никто не застрахован. Совет один – везите машинку в гарантийный ремонт.

Образование накипи

. Использование некачественной воды в процессе стирки приводит к поломке машины. Это чаще всего встречающаяся причина возникновения неисправности нагревательного элемента.

Из-за слабой теплопроводности, слой накипи препятствует нагреванию воды. Нагревательный элемент ТЭН перегревается и сгорает

. А также наличие накипи способствует развитию коррозии на металлической поверхности, что провоцирует короткое замыкание. О том, как заменить тен в стиральной машине мы расскажем дальше.

Убедившись, что нагревательный элемент ТЭН точно неисправен, необходимо его заменить. Конечно, можно обратиться к специалисту, но это более дорогостоящий путь. Можно такую неисправность устранить и своими руками.

Как заменить ТЭН

Перед началом ремонта нужно полностью слить воду из машинки и отключить ее от сети. Для проведения работы необходимо иметь под рукой отвертку и гаечный ключ на 8 или 10 дюймов. После этого можно приступать к замене.

Сначала требуется определить место нахождения нагревательного элемента. Где может располагаться ТЭН в зависимости от модели и особенностей строения стиральной машинки, рассказано выше. Добравшись до системы нагрева воды, пользователь увидит только наружную часть нагревательного элемента – клеммы и провода, которые перед извлечением ТЭНа нужно рассоединить.

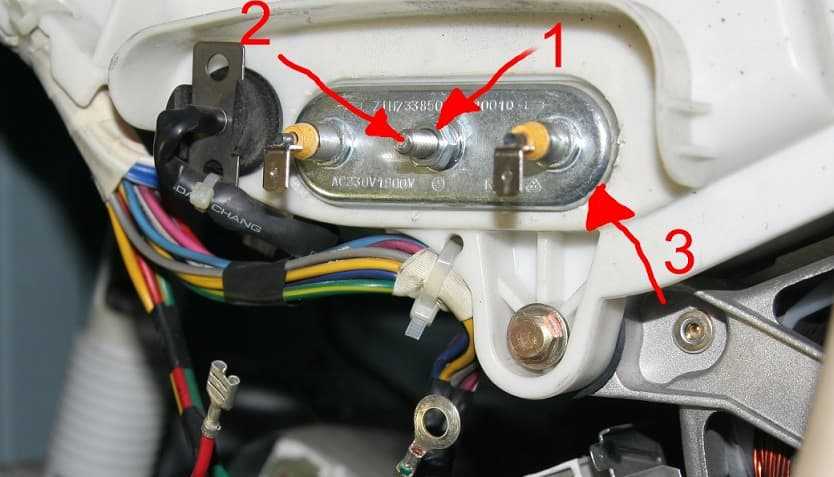

Прежде чем извлекать ТЭН, нужно рассоединить подключенные к нему клеммы и провода

Чтобы достать нагреватель, необходимо:

• отвинтить центральную гайку при помощи торцового ключа;
• при помощи отвертки погрузить внутрь болт, на который была накручена гайка;
• аккуратно подцепить ТЭН отверткой и плавным расшатыванием вверх-вниз извлечь его из резинового уплотнителя.

Неисправную деталь следует отремонтировать или заменить на новую. При покупке нового нагревателя вы должны знать точную маркировку предыдущего.

Важно установить рабочий нагреватель на свое место, добившись точной и плотной посадки элемента. Когда нагреватель установлен, закрутите гайку и соедините провода с клеммами

Нагревательный элемент важно правильно установить обратно, добившись точной и плотной посадки

Не закрывая стенку, проверьте работу нагревающего элемента. Для этого надо запустить программу стирки с прогревом воды минимум +60 ℃ и через 10-15 минут потрогать окно загрузочного люка. Если оно теплое, значит, вода нагревается и ТЭН исправно выполняет свою функцию. После этого можно установить панель на место.

Замена ТЭНа на стиральной машине проводится по общему для всех марок алгоритму действий. Разница может состоять только в различиях доступа. Замену нагревателя несложно провести самостоятельно, если под рукой есть необходимый инструмент и четкое руководство к действию.

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

• Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
• Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
• Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
• Сдвигаем панель управления, но снимать ее пока не нужно.
• Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
• Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
• Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
• Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка. Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает

Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Своими руками

Замена тена в стиральной машине

Стиральная машина перестала нагревать воду при стирке электролюкс посудомоечная машина подключение . Неисправность в 99% случаев кроется в выходе из строя нагревательного элемента — ТЭНа. Причина поломки — отложения накипи, грязи и т. п. на нагревательном элементе, из за чего ухудшается теплопередача и происходит перегорание спирали ТЭНа. Итак, замена тена в стиральной машине lg, как говорится глаза боятся, руки делают.

ТЭН в автоматической стиральной машине во время работы должен всегда находиться в воде, поэтому установлен сзади бака стиральной машины. Для его замены необходимо:

Удостовериться, что стиральная машина отключена от электрической сети . После снимаем заднюю крышку машины, открутив 4 или больше винта. Тэн наблюдаем под шкивом барабана (или под эл.двигателем в машинах LG с прямым приводом).

Для удобства работы можно снять приводной ремень. Далее снимаем с клемм ТЭНа три провода: два питающих и один заземления, плюс разъем с датчика температуры, если он установлен на ТЭНе.

Ослабляем гайку на центральном винте ТЭНа на 5-6 оборотов и проталкиваем винт внутрь на это расстояние.

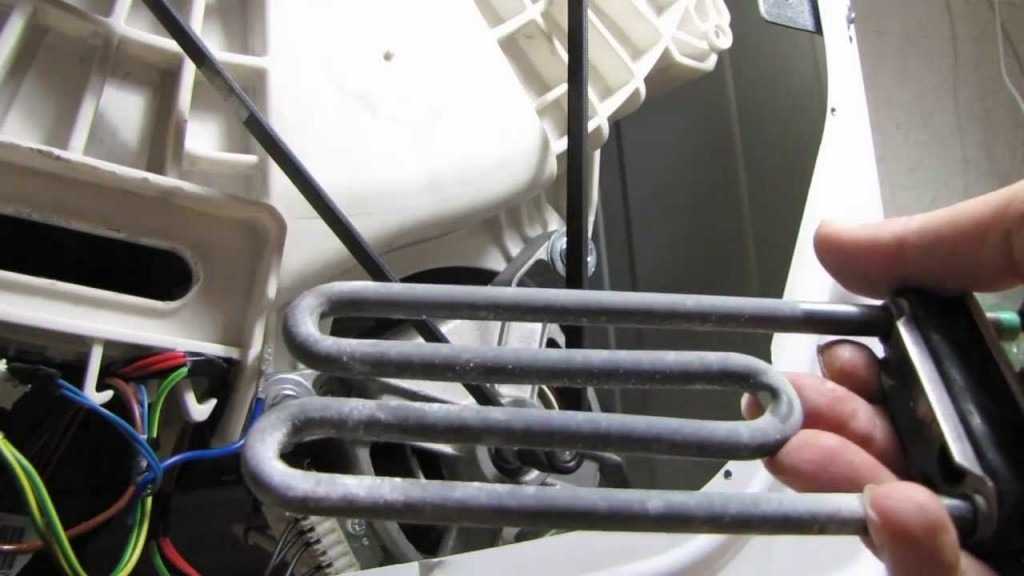

При помощи двух плоских отверток поддеваем и извлекаем ТЭН. Эта операция потребует приложения небольших усилий, т.к. уплотнительная резинка ТЭНа может быть сильно сжата при установке ТЭНа и образовавшийся бортик не позволит сразу извлечь ТЭН (характерно для СМА Атлант). Затруднят замену ТЭНа в стиральной машине образующийся со временем слой накипи и других отложений

Извлекать ТЭН из корпуса стиральной машины следует осторожно, дабы не повредить бак. Через отверстие вынутого ТЭНа извлекаем остатки накипи, грязи и т.п

Устанавливать ТЭН лучше той же фирмы, что и снятый, в крайнем случае сравнением размеров уплотнительной резинки убеждаемся, что они одинаковые.

Установку нового нагревательного элемента производим в обратной последовательности — ТЭН плотно вставляется в бак, не промахнувшись мимо направляющей скобы внутри бака, зажимается гайка центрального винта. Сильно зажимать гайку не следует, достаточно закрутить до появления небольшого сопротивления зажатию.

Одеть ремень на электродвигатель и шкив барабана , прокручиванием барабана убедиться, что ремень идет по центру шкива и барабан не трет установленный нагреватель (если промахнулись в направляющую при замене ТЭНа).

Далее подключаем электрические провода, проверяем все еще раз. Запускаем стиральную машину для проверки нагрева воды и отсутствия протечки. Следует учесть, что в некоторых стиральных машинах нагрев включается лишь спустя несколько минут после запуска программы стирки. В бытовых условиях включение ТЭНа удобно контролировать по электро-счетчику.

Закрываем заднюю крышку и ставим машину на место.

Процесс замены ТЭНа в стиральных машинах в передним расположением аналогичен вышеописанному, только для доступа к нему придется разобрать всю переднюю часть корпуса машинки.

Замена тэна в стиральной машине. процесс которой описан выше, не является руководством к действию — ремонт стиральных машин лучше доверять специалистам! В следующей статье мы расскажем, как поменять подшипник в стиральной машине.

Ремонт помпы стиральной машины можно посмотреть здесь

Замена ТЭНа в стиральной машине LG

Зачастую вода, поступающая в квартиру по водопроводу, отличается большой жесткостью. При эксплуатации стиральной машины во время кипячения происходит оседание накипи на нагревательном элементе (ТЭНе). Со временем образуется плотная корка, которая снижает теплоотдачу стенки ТЭНа. Спираль, находящаяся внутри корпуса при этом перегревается, что ведет к ее быстрому выходу из строя. Использование стиральных порошков со специализированными добавками поможет избежать этого неприятного момента. Если все-таки ТЭН перегорел, единственным решением будет его замена.

Материалы и инструменты

Для замены вышедшего из строя нагревателя необходимо подобрать его аналог.

Подбор осуществляется по следующим параметрам:

• наличие датчика температуры;
• мощность;
• установочные размеры.

Из инструментов для проведения работ понадобятся крестовая, плоская отвертки и торцевой гаечный ключ.

Порядок работы

Перед тем как начинать какие-либо работы необходимо отключить стиральную машинку от коммуникаций.

На тыльной стороне корпуса необходимо удалить крышку, закрывающую доступ к стиральному барабану. Удалив фиксирующие саморезы, можно вынимать крышку из пазов. (фото1, 2)

ТЭН расположен в нижней части барабана. С контактов нагревателя снимаются клеммы проводов и заземления. Торцевым ключом ослабляется зажимная гайка на заземляющем контакте (фото3)

Аккуратно при помощи плоской отвертки с широким жалом корпус ТЭНа поддевается по периметру корпуса и извлекается. (фото4)

Установке нового элемента должна предшествовать очистка посадочного места и пространства под барабаном от отложений накипи. Нагреватель устанавливается до упора в свое посадочное место

При установке ТЭНа крайне важно попасть точно в скобу-держатель. (фото5)

В противном случае нагреватель попадает между скобой и барабаном и будет мешать его вращению. Проверить правильность установки ТЭНа, можно прокрутив рукой барабан машинки. Если вращению ничто не мешает – значит все в порядке.

Окончательно зафиксировать нагреватель и провести герметизацию, можно завернув до упора зажимную гайку на контакте заземления. Герметичность установки можно проверить налив в машинку несколько литров воды. Финальным этапом является подключение контактов к ТЭНу и установка задней крышки.

Мастера компании Альфа74 быстро и качественно выполнят ремонт стиральных машин в Челябинске на дому.

Тэн спереди

Как мы говорили раньше, зачастую во всех моделях тэн располагается за задней крышкой. Но если у вас прибор фирмы Bosh, LG или Samsung, за задней панелью вы найдете только приводной ремень, который крепится к мотору. Сам тэн расположен спереди, под барабаном. Итак, рассмотрим работу поэтапно.

Снимаем верхнюю панель

Для начала, вам нужно снять верхнюю крышку. Для этого открутите два винта, которые крепят крышку. Они находятся сзади. Они могут быть под крестовую отвертку, плоскую или торкс. Открутив их, потяните крышку назад и снимите ее. Затем выньте лоток для моющих средств. На его месте тоже будут 2 самореза, которые нужно открутить. С обратной стороны лицевой панели есть защелка, которую следует отодвинуть. Тогда она снимается.
Снимаем стальной обруч и резиновый уплотнитель Следующий этап – снять стальной обруч, который держит уплотнитель (резиновую манжету) на люке загрузки. Это кольцо стягивает обычная проволочная пружина. Вам нужно растянуть пружинку и снять обруч с уплотнителя. Теперь снимите резиновый уплотнитель. На передней панели, снизу или спереди должны быть саморезы, которые тоже нужно открутить. Осталось снять крышку. Она может крепиться дополнительно клипсами. Поэтому крышку необходимо немного вывести вперед и опустить вниз. Возле люка есть блокиратор двери. От него нужно отсоединить провода. Теперь можно убрать панель и перейди к самому тэну.
Контакты Он расположен внизу бака. Сразу на торце тэна вы увидите две клеммы питания, провод заземления и разъем термодатчика. Сначала снимите клеммы, заземление и извлеките термодатчик. Чтобы правильно все соединить после замены, расположение проводов можно запомнить или лучше сфотографировать. Остается только открутить крепление в виде гайки. Возьмите торцовый или рожковый ключ и отвинтите гайку, но не до конца. Вдавите болт вовнутрь, чтобы тэн можно было извлечь. Теперь движениями вверх-вниз расшатайте тэн и аккуратно вытащите его. Проведите профилактику бака. Все остатки порошка, накипи и остальной мусор нужно убрать. Теперь нужна замена тэна. Купите новый тэн, отталкиваясь от маркировки прежнего. Подсоедините к нему термодатчик и вставьте на нужное место. Если есть направляющие, в них нужно попасть и всунуть прибор

Зажмите крепежную гайку, подсоедините провода, их важно не перепутать. Последний этап – обратная сборка машинки

Посадочное место нагревательного элемента

Вот и все. Тэн успешно заменен. Так как марка марке рознь, то крепежи могут находиться в разных местах, но порядок действий и принцип один для всех.

Проверьте тэн

Что приводит к поломке ТЭНа

Сам ТЭН для стиральной машины представляет из себя электрический нагревательный элемент, нагревающий воду во время стирки. Выглядит он как трубка со спиралью внутри. Между собой они изолированы слоем диэлектрика. Обычно, ТЭН выходит из строя из-за обрыва спирали. Со временем от постоянного нагрева и охлаждения спираль утрачивает свои свойства, теряя работоспособность.

Основное, что приводит к ситуации, когда требуется замена ТЭНа в стиральной машине, так это вода плохого качества. Содержащиеся в такой воде примеси нагорают на горячий ТЭН образуя на нём накипь. Со временем слой накипи растёт, из-за чего ТЭН перегревается и быстрее выходит из строя. Чтобы точно определить причину поломки и поменять трубчатый нагреватель, сперва необходимо до него добраться.

Ставим новый

Новый ТЭН для стиральной машины должен соответствовать техническим характеристикам старого и перед установкой это нужно проверить. Вставляйте новый трубчатый электронагреватель в его посадочное место не спеша, чтобы не возникло разного рода перекосов. Вставив нагреватель закрепите его накрутив на шпильку гайку — аккуратно не перетягивайте её. Если сильно затянуть гайку, то можно выдавить ТЭН внутрь, а этого допускать нельзя. Когда электронагреваль установлен и закреплён нужно к нему подсоединить провода с помощью клемм, а затем собрать стиральную машинку в обратном порядке.

Иногда, мастера занимающиеся профессионально ремонтом стиральных машин «сажают» ТЭН на герметик. Делают они это, чтобы гарантированно исключить протечку воды. Но стоит заметить, что если новый ТЭН был правильно установлен без различных смещений и перекосов, то протечки даже без герметика не будет. Применить герметик имеет смысл в случаях, когда обратно ставился старый ТЭН.

Когда машина собрана нужно проверить её работоспособность. Для этого поставьте программу стирки, которая предусматривает нагрев воды не ниже 50°C. Выждав от запуска программы 15-20 минут потрогайте стекло дверцы люка. Если оно тёплое, значит ремонт произведён успешно.

Вот такой достаточно не сложный процесс по замене ТЭНа на стиральной машине. Потратив на него немного времени, можно восстановить работоспособность машинки и сэкономить на услугах сторонних мастеров.

Где находится ТЭН в стиральной машине? Причины поломки

Расположение элемента может отличаться в зависимости от марки стиралки. Предположительно, в моделях «Аристон», «Ардо», Candy, Indesit, «Электролюкс», Zanussi деталь скрывается за задней панелью. А вот в СМА AEG, «Беко», Bosch, «Сименс», Samsung, «Вирпул» ТЭН чаще всего располагается за передней крышкой.

Не уверены, где искать деталь? Тогда осмотрите корпус СМА. Если задняя крышка сплошная, значит, нагреватель там. Если маленькая, стоит посмотреть за передней стенкой. Проблема в том, что демонтировать ее хлопотно. Поэтому проще заглянуть за заднюю крышку.

На срок эксплуатации ТЕНа влияют такие факторы:

• Жесткая вода.
• Перепады напряжения в сети.

Точно определить, нужна ли замена нагревательного элемента (ТЭНа), поможет тестер-мультиметр. Но есть и косвенные признаки, которые указывают на неполадку:

• Гранулы порошка плохо растворяются, на белье остаются следы моющего.
• Приложив ладонь к стеклу люка спустя 15–20 минут от старта программы с подогревом, вы почувствуете, что оно оказывается холодным.

Перед тем, как поменять деталь, подготовьте сменный элемент. Подбирается индивидуально для каждой модели СМ. Также пригодится торцевой ключ, отвертка и жидкое мыло.

Замена спирали ТЕНа своими руками

Выяснили, где находится элемент? Теперь приступайте к разборке корпуса. Перед началом работ отключите технику от сети, перекройте впускной вентиль. Желательно слить остатки воды, чтобы при наклоне машины она не попала на детали.

• Откройте нижний люк (панель).
• Подставьте емкость.

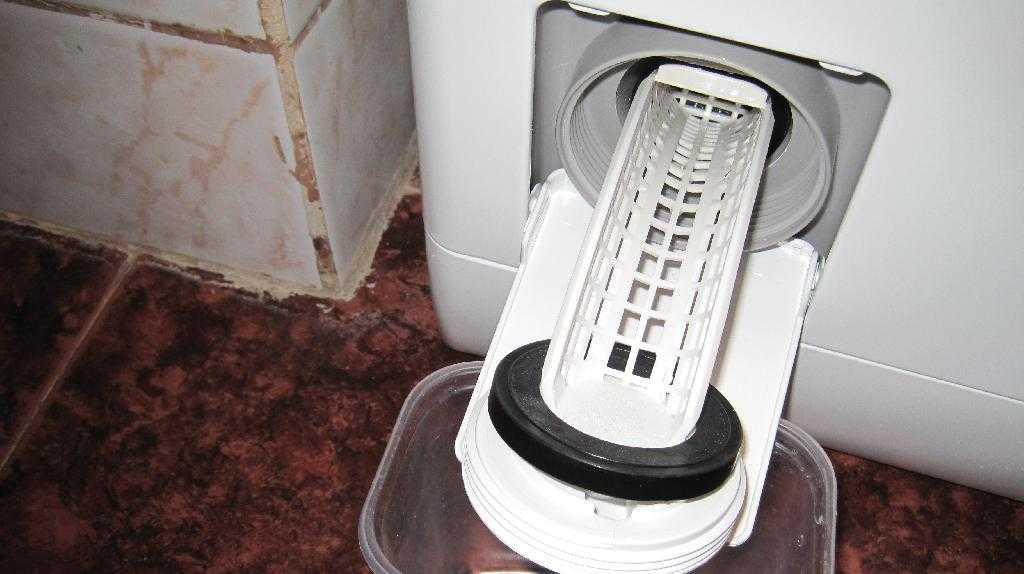

• Выкрутите фильтр.

Дождитесь слива воды.

Перед тем, как вынуть ТЭН из стиральной машины, демонтируйте панель.

• Выкрутите сзади крепежные винты, чтобы убрать верхнюю крышку.
• Открутите болты по периметру задней панели. Уберите ее в сторону.

Чтобы убрать внешнюю стенку:

• Достаньте лоток-дозатор из корпуса.
• Откройте загрузочную дверцу.
• Отогните манжеты люка.
• Подцепите хомут отверткой, снимите с места.

• Выкрутите винты по периметру.
• Подтяните стенку вверх и снимите.

Доступ открыт. Теперь переходим к тому, как снять и установить ТЭН в стиралке.

• Деталь находится под баком в посадочном отверстии округлой формы.
• Отключите питающие провода.
• Чтобы подтвердить поломку детали, возьмите мультиметр.
• Установите на тумблере режим измерения сопротивления.
• Приложите щупы к контактам.

• Исправный элемент покажет значения от 20 до 30 Ом.
• Изделие фиксируется в гнезде с помощью прижимной пластины. Как его вытащить? Для этого скрутите центральную гайку (не до конца). Протолкните болт внутрь. Слегка подденьте основание отверткой. Перед тем, как вытянуть и заменить ТЭН, проследите за состоянием уплотнителя. Желательно не повредить его при изъятии.

После окончания демонтажа осмотрите посадочное отверстие. Удалите грязь и мусор.

Как вставить ТЭН на место:

• Накрутите гайку на болт нагревателя.
• Вставьте его в отверстие.

После фиксации нагревателя прижимной гайкой к нему подключается проводка. Подключение ТЭНа проводится в обратном порядке. Как только работы будут окончены, запустите тестовую стирку не менее чем в 50 градусов. Убедитесь, что вода нагревается и нет протечек уплотнителя.

Проведение работ показано на видео:

Это ремонт средней сложности, поэтому вы справитесь самостоятельно. Придерживайтесь последовательности замены, соблюдайте технику безопасности.
