Копировально-фрезерные станки по дереву и цена изделий

Как изготовить такой аппарат для работы с древесиной своими руками?

Самостоятельно подключить систему копирования и программное управление станком сложно. Для домашнего пользования подойдет низкий станок с механическим щупом. Перед его изготовлением следует сделать эскиз устройства и рассчитать габариты станины исходя из размера рабочей зоны.

Она равна длине направляющих минус ширина подвижного конструктива с фрезой и щупом. Ширина ее составляет половину пространства рабочего стола.

1. Взять массивную плиту. Расположить на ней стойки, чтобы поднять рабочий стол.
2. Вдоль плиты монтировать рельсовые направляющие. Над ними прикрепить хромированные нержавеющие трубы.
3. На них поставить тележки из линейных подшипников.
4. Соединить площадки поперечной пластиной.
5. По краям подвижной тележки смонтировать стойки с трубой – штангой. На ней располагаются в жесткой связке коромысла со щипом и фрезерной головкой.

Двигатель перемещает подвижный конструктив по оси X вдоль направляющих. После каждого прохода происходит перемещение по оси Y. Щуп скользит по шаблону. Вместе с ним фреза совершает движение по оси Z. Каретка, установленная на линейные подшипники, свободно перемещается по направляющим трубам. Скорость задается шаговым двигателем.

https://youtube.com/watch?v=ZsO0NeXpPNg

Копировально-фрезерные станки находят применение везде, где необходимо сделать точные копии сложных по конструкции металлических деталей или украшений из дерева. На них гравируют надписи на стекле, вырезают декоративные фасады мебели, обрабатывают пластик.

3 Выполняем сборку – что куда крепить?

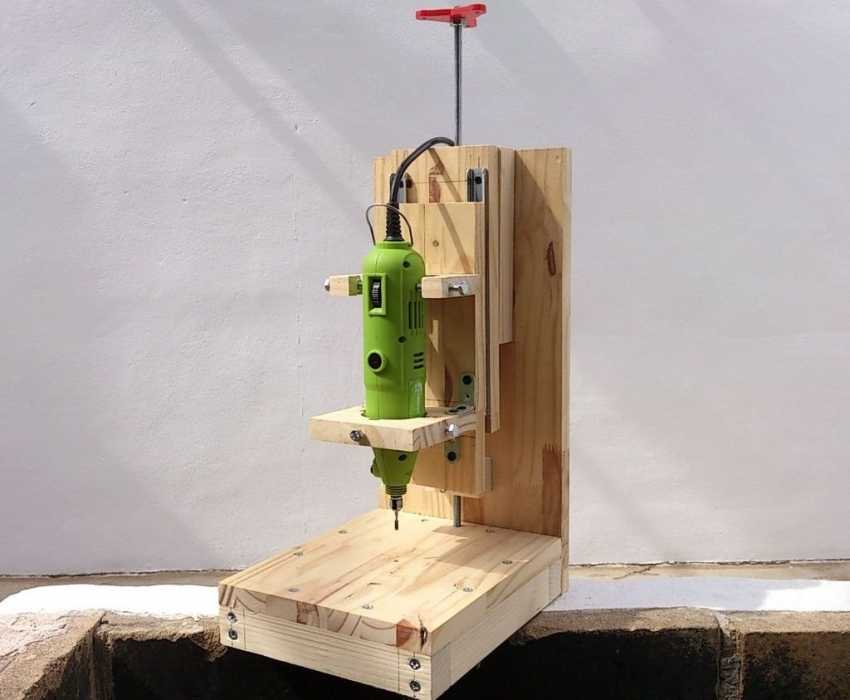

Основой для изготовления станка своими руками будет ручная фрезерная установка. Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.

Изготовление фрезерной установки

В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

Основные изделия

На сегодняшний день существует огромное количество предметов, которые можно сделать с помощью станка ЧПУ, таких как:

1. Уникальная мебель из различных материалов, включая ценные породы дерева.
2. Сувениры: различные шкатулочки, рамочки для фото, статуэтки и прочее.
3. Рекламная продукция: красивые массивные буквы, таблички и т.д.

Давайте более детально разберем каждый из предложенных вариантов.

Дизайнерская мебель. Она окружает нас повсюду: спальные комнаты, кухня, детская. Современное мебельное производство очень продумано и имеет высокую точность.

Шаги для создания изделия на станке ЧПУ:

1. Разработка эскиза. Для данного пункта существует большое количество программ, которые помогают виртуально моделировать обстановку. Для того, чтобы создать 3х мерный макет рисунка используйте вычислительные программы, такие как САПР. Подготовленные компьютерные файлы дадут возможность получить мебельное изделие на фрезерном станке ЧПУ.
2. Подготовка модели для станка. Готовый эскиз в 3D – базисе для изготовления любого комплекта деталей. К данному эскизу необходимо добавить функцию луча (вектор, который будет отвечать за направление фрезы относительно заготовочной детали). Существует также автоматическая формировка модели, которая является достаточно удобной и поможет сэкономить ваше время. Современное оборудование упрощает процесс изготовления, и передает даже самые маленькие и трудные линии.
3. Подборка типа режущих инструментов, настройка мощности и режима обработки.
4. Загрузка файлов в память машины, установка инструмента для резки, закрепление заготовки и запуск производства. Дальнейшую работу фрезерный станок ЧПУ делает самостоятельно по уже заданной программе.
5. Окончательная сборка. Займет незначительное количество времени, нет надобности подгонки деталей.

Сувенирная продукция. Это могут быть следующие сувениры:

• шкатулочки из дерева, которые можно украсить орнаментом;
• коробки для бисера или швейных принадлежностей;
• ящички для украшений;
• иконы и многое другое.

Наиболее популярными продуктами среди сувениров являются те изделия, которые изготовлены по 3D или 2D векторным рисункам.

Также сейчас массово внедряются в производство многошпиндельные станки (2-16 шпинделей).

Рекламная продукция. Ее создание – это актуальный на сегодняшний день вид деятельности, в котором большую популярность имеет применение фрезерных станков с числовым программным управлением. Такие машины отлично справляются с такими задачами, как производство световых коробов, стендов, панна, фигурных надписей и наружных рекламных вывесок, а также с приготовлением конструкций для выставок.

ЧПУ станок помогает выполнять следующие операции, которые связаны с рекламной продукцией:

• раскрой дерева, акрила и прочих материалов;
• гравировка/вырезка массивных надписей;
• создание логотипа, эмблемы;
• изготовление табличек, подставок и др.

Подводя итоги, можно сказать, что количество изделий, который можно сделать на фрезерном ЧПУ станке огромное количество. От вас лишь требуется оборудование, желание работать и небольшой опыт.

1 Предназначение копировально-фрезерного агрегата

Рассматриваемые в данной статье фрезерные установки оптимальны для производства копировальных работ на плоскости и по объему с использованием соответствующих копиров и моделей объемного типа. Также они применяются для:

• выполнения несложных фрезерных работ;
• гравирования всевозможных орнаментов, фасонных профилей, надписей, узоров и так далее.

На промышленных предприятиях, занятых мелко- и крупносерийным производством, копировально-фрезерные установки дают возможность выпускать:

• металлические заготовки и модели;
• лопатки паровых турбин и двигателей на турбореактивной тяге;
• разнообразные штампы и кулачки;
• штампы (ковочные и вырубные);
• литейные и пресс-формы;
• винты (гребневые) плавательных средств.

Явным преимуществом копировально-фрезерных агрегатов перед универсальными является то, что на них можно сверлить отверстия под стальные петли, замки, рукоятки, шпингалеты, делать рамки разных геометрических параметров для зеркальных поверхностей и каналов на профилях из алюминия и пластика.

Описываемые станки фрезеруют криволинейные заготовки по подготовленному шаблону технологией копирования. Именно благодаря такой методике обеспечивается одинаковая форма всех готовых деталей. Причем вероятность ошибки работника, обслуживающего агрегат, сводится к нулю. То есть пресловутый «человеческий фактор» не оказывает никакого негативного влияния на производственный процесс.

Чтобы сделать на копировальном станке ряд абсолютно одинаковых деталей, допускается применять не только шаблон, но и любое изделие, которое было изготовлено по нему. При этом специалисты настоятельно советуют дополнительно оснастить агрегат пантографом – специальным механизмом, передающим максимально точно движение режущему инструменту вдоль профиля головки установки.

Горизонтально-фрезерные станки

Горизонтально-фрезерные станки различаются по конструкции, они могут быть одностоечными и двустоечными, консольными и не имеющими консоли. Станки с ЧПУ, как правило, имеют поворотный стол, определённая траектория движения которого задаётся заложенной программой.

Горизонтально-фрезерный станок

Основанием горизонтально-фрезерного станка является станина, на которой расположены все узлы и механизмы станка:

• коробка скоростей;
• консоль, перемещаемая по вертикальным направляющим станины;
• стол для установки болванки, вставляемой в специальное устройство или закрепляемой в установленных на него тисках. особенности стола фрезерного станка состоят в том, что его движение может происходить в трёх направлениях

1. продольное перемещение происходит по направляющим салазок;
2. поперечное движение получается при перемещении самих салазок по направляющим консоли;
3. вертикальное движение стол получает при перемещении консоли по направляющим станины.

• шпиндель – главная вращающаяся часть в механизме станка;
• размещённая в консоли коробка подач;
• хобот, служащий для закрепления подвески;
• фрезерная отправка поддерживается концом подвески.

Универсальными станками называются горизонтально-фрезерные станки с поворотной плитой, благодаря которой рабочий стол может из горизонтальной поверхности превращаться в наклонную. Эти станки тоже могут оснащаться ЧПУ, но это не ускорит, а скорее замедлит производство ввиду того, что перепрограммирование станка будет занимать много времени.

Для обработки горизонтальной плоскости деталей используются цилиндрические фрезы. По вертикали заготовки из металла проходят обтачивание торцевыми или дисковыми фрезами. При необходимости комбинированной обработки заготовки используются несколько разнообразных фрез. Точность выполнения задачи напрямую зависит  от неколебимости фрез в креплении по длине отправки. Повысить жёсткость крепления помогают подвески. Но ни одна дополнительная опора не даст достаточной устойчивости фрезы при увеличении её диаметра сверх указанных производителем станка нормативов. Наиболее точное исполнение работы будет, если станок оснастить ЧПУ.

Жёсткость горизонтально-фрезерных станков по металлу увеличивается при усовершенствовании конструкции станины, установкой дополнительного кронштейна, усилением стола. Работы, выполняемые на токарном станке по металлу, могут производиться и на горизонтально-фрезерном оборудовании с применением особых фрезерных головок. Установка ЧПУ на станок всегда сопровождается усилением конструкции.

Что нужно учитывать при разработке станка?

Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола. Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.

Правила техники безопасности

Поскольку инструмент является и электрическим, и режущим, он требует аккуратной эксплуатации и соблюдения элементарных правил техники безопасности.

Правила техники безопасности включают в себя:

• Размещать аппарат в помещении следует таким образом, чтобы к нему был свободный доступ.
• Само помещение должно быть хорошо проветриваемым.
• Перед включением нужно убедиться, что поверхность стола свободна он лишних предметов и ничего не мешает работе устройства.
• Все крепления, особенно фреза, должны быть надежно закреплены и не болтаться.
• Электродвигатель должен быть заземлен и не иметь повреждений.
• Нельзя прикасаться руками к вертящимся валам до полной их остановки.
• Любые ремонтные работы проводятся только при выключенном приборе и отключенном от электросети двигателе.
• Стоять во время работы нужно на резиновом коврике.
• После получаса непрерывной работы, необходимо выключить станок и дать деталям остыть.

Знание и соблюдение простых мер безопасности предотвращает травмы, порезы, ушибы, а иногда спасает жизнь.

Настройка автоматического режима

У консольно-фрезерных станков модификации «М» и «Р» регулировка продольного перемещения стола осуществляется в автоматическом или полуавтоматическом режиме. При единичном производстве контроль подач выполняется вручную, включая быстрое перемещение стола. Серийное изготовление предусматривает использование автоматических и полуавтоматических диапазонов. По сути, данные режимы представляют собой скачкообразный и маятниковый способ действия.

Чтобы настроить процесс соответствующим образом, в Т-образном пазу сбоку делается расстояние между кулачками по определенному показателю. Эти элементы в нужный момент воздействуют на контрольную звездочку быстрыми рабочими движениями стола на ручку переключения продольной подачи, что дает возможность гарантировать работу оборудования по заданному циклу.

Основные рабочие циклы консольно-фрезерного станка перечислены ниже:

• Скачкообразный полуавтоматический режим.
• Быстрые подачи вправо и влево назад.
• Аналогичная операция в левую сторону и обратное направление справа.
• Активная подача заготовки с последующей остановкой.
• Маятниковый автоматический цикл.
• Операции на автомате только в правую либо левую сторону.

Процесс настройки проводится в следующей последовательности:

• Станок должен быть отключен от сети питания.
• Переключатели режимов ставятся в нужное положение («Автоматическое управление»).
• Агрегат активируется нажатием кнопки «Включено».
• Кулачки устанавливаются в соответствующую позицию.
• Подача на быстрый ход и обратно производится на любом этапе и направлении движения, за исключением зоны ограничения для возможной работы элементов.
• Корректировка автоматического или ручного движения стола осуществляется в нейтральном положении путем продольного нажатия рукоятки до упора. В случае невозможности фиксации маховика на торце поворачивают регулировочный винт.

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

• ручной фрезер;
• опора из фанеры или металла;
• болты;
• бруски упорные;
• труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

• станина;

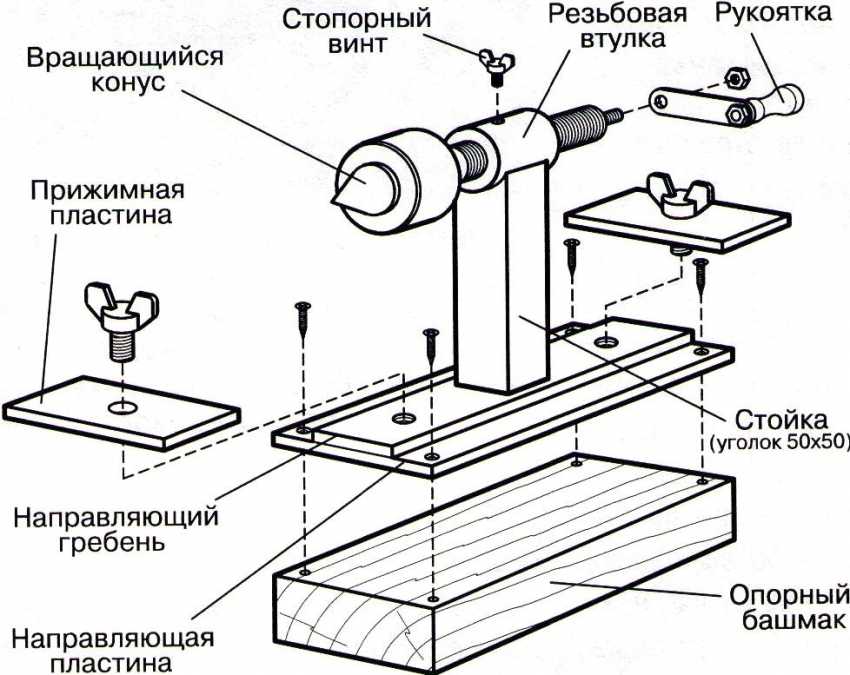

• передняя и упорная бабки;
• электродвигатель;
• ведущий и ведомый центры;
• упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

1. По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
2. Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
3. Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

• понадобится ручной фрезер, а для его установки – поверхность из фанеры;
• в фанерной площадке следует сделать отверстия для закрепления брусков;
• бруски закрепить саморезами;
• при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
• площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

• брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
• непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.

Горизонтальный брусок

Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.

Шаблон

Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.

Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.

Обрабатывающие центры с ЧПУ

В таких промышленных секторах, как автомобильный, аэрокосмический, приборостроение, а также в областях, где невозможно обойтись без массового производства высококачественных деталей, применяются обрабатывающие центры с ЧПУ. С их помощью осуществляется обширный диапазон фрезерных, растачиваемых и сверлильных работ. Такие станки снабжаются современными приводами, которыми управляют специальные контролеры, подключенные к любому IBM P. C. Стоит отметить, что система контроля, а также управления, оснащена высококлассным программным обеспечением, которое производят мировые производители. Отличительной чертой такого станка является высокая скорость резания и высокая точность.

Принцип работы

Деталью, задающей характеристики, при обработке становятся копиры. Головка у стола – основной инструмент для работы, принимающий перемещения на рабочей поверхности, контуре. Повтор движений проводится за счёт частей с резаками.

Работа главных элементов осуществляется с основными и вспомогательными движениями. Главное – когда вращается и перемещается шпиндель, инструменты врезаются в материалы заготовок, по контуру ходит стол с салазками.

Движений вспомогательного типа бывает несколько:

• Ускорение движения стола, салазок.
• Перемещения установок, от столиков с копировальными пальцами, механизмами упора, зажима.

Обычные действия, использование обратной связи – два основных вида схем, реализация которых допускается для устройств. Жёсткая связь с копиром – основа самой простой схемы, прямой разновидности. Связь отсутствует, когда движение обратное. Устройство отслеживания передаёт движения.

Когда фрезеруется контур, либо объём, станки данного типа подходят идеально. Если фрезерование контурное – предполагается использование плоскости, которая находится параллельно, либо перпендикулярно по отношению к инструменту. Второй случай предполагает движения стола вдоль, либо поперёк. Объёмный вариант работы – когда деталь обрабатывается поэтапно. При движениях применяется сразу несколько плоскостей.

Пантограф так же позволяет реализовать прямую схему. Он уменьшает размеры изделий в готовом виде по сравнению с шаблонами. Самостоятельное изготовление устройств при необходимости не доставит хлопот.

https://youtube.com/watch?v=g0binzQzcGg

Особенности изготовления копировально-фрезерного токарного оборудования

Копировальный фрезерно-токарный станок будет работать, обеспечивая качество, зависящее от скорости перемещения следящего устройства. Исполнительная цепь будет иметь основной элемент в виде гидравлического цилиндра или электрического двигателя. Направляющий палец будет составлять конструкцию пантографа. На одной рейке необходимо расположить направляющий палец и шпиндель.

Рейка должна иметь плечи, от соотношения которых будет зависеть масштаб копирования. Копировальный фрезерно-токарный станок будет иметь палец, который станет перемещаться по контуру шаблонов. Он будет отвечать за движение рейки, которая свободно вращается на оси. На другой стороне рейки шпиндель будет совершать идентичные движения при обработке деталей. На таких станках описываемое устройство не будет лишним, а его наличие увеличит функциональность.

Самодельный чпу станок.Конструкция оси Y.

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.

Профиль для рамы

Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

Прикрутил поперечины

После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

верхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Установить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

Подкладка под подшипник.

Чертёж.Вид на подшипник

Крупным планом.

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.

Место соединения корпуса гайки швп с порталом Х.

Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал станка с ЧПУ. (Х)

Так выглядит соединительная пластина с порталом

Размер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка.

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей

Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм

Основы для установки креплений шаговых двигателей.

Левая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

Крепёж для шаговых по YЗадняя часть с установленным креплением.

Фото крепление Nema 17

Крепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

Покраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Предварительная сборка.

Ножки для станка.

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Этапы создания своими руками

Проектирование

Чтобы сделать фрезерный станок по дереву, нужно представить его использование в своем цеху. Любая работа начинается с проработки конструкции. Прорабатываются эскизы, разрабатываются рабочие чертежи сборочных узлов и отдельных деталей.

Для современных конструкторов предлагаются десятки инженерных программ трехмерного моделирования, которые помогают представить будущее изделие в виде твердотельного изделия. Сразу ведется проектирование целых узлов станка.

Здесь вносятся готовые детали, которые можно приобрести в торговой сети, а также элементы собственного изготовления. Их предстоит изготовить на имеющемся оборудовании или заказать у специалистов, имеющих необходимую оснастку.

Трехмерная модель тумбы фрезерного станка:

1. Боковая стенка.
2. Опорный ролик.
3. Опорная поверхность.
4. Внутренние стенки тумбы.
5. Задняя стенка.

3D-модель на экране монитора можно заставить «работать», чтобы проверить работоспособность будущего технологического оборудования на стадии проектирования. При необходимости нетрудно внести необходимые коррективы. Электронная модель может претерпеть разные изменения, помогающие достигать оптимальные соотношения между размерами и иными геометрическими параметрами. На этой стадии отрабатывается принцип работы фрезерного станка, подбирается будущий инструмент для производственных процессов.

Трехмерная модель столешницы фрезерного станка:

1. Боковая планка (необходима для закрепления к тумбе).
2. Передняя стенка (царга).
3. Отверстия для установки.
4. Стенка для упора.
5. Саморезы для сборки элементов.
6. Косынка (усиление для перпендикулярных поверхностей).
7. Опорная поверхность.

Изготовление уникальных деталей

Следующим этапом является изготовление деталей устройства, а также приобретение комплектующих (всем известно, что не стоит изобретать те заготовки, которые проще купить).

Монтировать оборудование необходимо на прочных опорах, поэтому сначала изготавливается сам стол. На нем в дальнейшем будет размещен самодельный фрезерный станок. Выбор у изготовителя большой. Используются:

• Деревянная конструкция, из брусков выпиливаются заготовки, а потом собирается стол. Применяют клеевое соединение, дополнительно крепят с помощью саморезов. Они фиксируют детали относительно друг друга. После полимеризации клея дополнительно усиливают соединения.
• Многие предпочитают сварные пространственные конструкции. В них используют профильные прямоугольные или квадратные трубы. Масса изделия небольшая, прочность высокая. К металлу несложно закреплять отдельные фрагменты станка, достаточно просверлить стенки труб в нужном месте и установить резьбовые шпонки.
• Некоторые мастера предпочитают полностью сборно-разборную конструкцию. Преимущество в том, что при необходимости всегда можно дополнить устройство какими-либо опциями.

Сборка и запуск в эксплуатацию

Самый ответственный этап – это сборка фрезерного станка. Здесь возможны варианты, когда все получилось. Сразу возможен запуск в производственные цепочки. В технологических картах вносят операции, которые выполняются на подобном оборудовании. Подбирается инструмент, и описываются особенности выполнения с его помощью определенных видов работ.

Бывает, что на каком-то этапе допущена ошибка. Тогда придется вносить необходимые коррективы

Важно, довести работу до логического конца

Чтобы любой пользователь в будущем мог выполнять работу, составляется инструкция по эксплуатации. В ней указывается последовательность включения, безопасной работы и выключения. Обязательный пункт – это меры безопасной работы. Каждый, кто приступает к работе (при работе по найму) подписывает в журнале по охране труда, что прошел подробный инструктаж по технике безопасности на рабочем месте.
