Как проверить тэн стиральной машины тестером

Видео

На видео, размещенном ниже, можно еще раз ознакомиться со способами устранения неисправностей стиральных машин Bosch, обозначенных различными информационными кодами.

https://youtube.com/watch?v=z5dPsMWOzvQ

Об авторе:

Мама, жена и просто счастливая женщина. Черпает вдохновение в путешествиях, не представляет жизни без книг и хороших фильмов. Стремится стать идеальной хозяйкой и всегда готова поделиться полученным опытом.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Проверка без прибора

Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.

Интересно! Чтобы сделать СМ более компактными, изготовители уменьшают детали, в том числе и нагреватель. Чтобы сжать габариты, но при этом обеспечить большую площадь и объем нагрева, ТЭН изготавливается в виде скрученных U-образных дуг.

Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:

  • Как с помощью тестера проверить сопротивление ТЭНа.
  • Как быстро и просто проверить пробой на корпус стиральной машины.
  • Как самостоятельно проверить ТЭН стиральной машины без прибора.

Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:

  1. Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6. В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды».
  2. Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
  3. Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.

Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.

Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:

  1. Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке. Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты.
  2. Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
  3. Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
  4. Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).

Замена ТЭНа стиральной машины LG

  1. Снимите заднюю панель. Для этого открутите саморезы, потяните крышку вверх и освободите ее из нижних пазов.

Вы сразу получаете доступ к ТЭНу. Сфотографируйте подключение проводов. Кстати, только на этом этапе будет понятно, нужна ли вам новая деталь с датчиком или без (рис.2-а). Для справки: если ТЭН для стиральной машины LG не снабжен температурным датчиком, то датчик будет установлен слева от него (рис.2-б). Под него предусмотрено монтажное отверстие, которое в отсутствие отдельного датчика закрыто.
Как поменять ТЭН в стиральной машинке LG?

Визуально ТЭНы с и без температурного датчика легко отличить. Внимание! Не пытайтесь установить нагреватель с датчиком в случае, если на вашей модели LG предусмотрен ТЭН без датчика и наоборот!

Далее снимайте все провода. Для того чтобы снять провод заземления, нужно сначала открутить первую гайку с центрального крепления ТЭНа (рис.3).
Как поменять ТЭН в стиральной машинке LG?

Затем откручивайте (не полностью!) вторую гайку, вдавливаете резьбовую шпильку внутрь (рис.4) и вытаскивайте ТЭН. Просто тянете на себя, при необходимости сделайте рычаг из отвертки, стараясь на повредить корпус машинки.
Как поменять ТЭН в стиральной машинке LG?

Установите новый ТЭН вместо старого (рис.5), стараясь попасть в пазы крепления. Резинку нужно обработать моющим средством. Для проверки правильности крепления покрутите барабан. Если нет скрежета – ТЭН для стиральной машины LG подходящий и стоит на своем месте, потому что был правильно подобран на ALM-zapchasti.
Как поменять ТЭН в стиральной машинке LG?

Подключите провода, клемму температурного датчика (рис.6) и залейте воду прямо в бак, чтобы убедиться в отсутствии течи.

Если течи нет, то можно устанавливать заднюю панель и запускать тестовую стирку, чтобы убедиться и в наличии нагревания воды тоже. Если нагрев воды есть, то ТЭН смонтирован верно. Если нет – нужно еще раз проверить плотность контакта и при необходимости подтянуть клеммы.

Перед тем как вытащить ТЭН из стиральной машины LG, нужно будет отвинтить верхнюю крышку машинки. Если этого не сделать, то заднюю стенку снять не удастся. Обычно в демонтаже крышки нет трудностей, но, если что-то не выходит, обратитесь к руководству пользователя.

Теперь действуйте так:

  1. Снимите крепления, которыми удерживается задняя часть корпуса стиралки.
  2. Далее – ваша задача в том, чтобы зафиксировать расположение проводки на контактах нагревателя. Это поможет вам потом поставить новый ТЭН, не испортив его (если перепутать провода, может перегореть как новая деталь, так и блок управления).
  3. Теперь можно спокойно отсоединять провода – от ТЭНа и от термодатчика, расположенного в конструкции нагревателя.

  4. Перед тем, как самому поменять элемент нагрева, нужно проверить его тестером. Подробно процесс проверки описан в статье «Как проверить ТЭН стиральной машины».
  5. Убедившись в том, что элемент надо менять, приступайте к действиям. Подключение ТЭНа вы уже отсоединили, значит, дело за гайкой, удерживающей нагреватель. Гайка находится по центру хвостовика. Тут вам понадобится головка: накиньте ее на гайку и открутите. Слегка пристукните ручкой трещотки по болту – он должен провалиться внутрь.
  6. Теперь, взяв тонкую отвертку, подцепите уплотнитель нагревателя.
  7. Возьмитесь за контакты и тяните с силой, пока не удастся вытащить ТЭН. Постарайтесь достать деталь аккуратно, не разломив ее на куски.
  8. После осмотра отложите старый ТЭН и займитесь его посадочным отверстием: в нем может быть мусор, грязь, накипь. Все это нужно очистить.

Теперь вы знаете, как достать ТЭН, и легко замените его новым.

Проблемы с электроникой

Если загрузочный люк стиральной машины плотно закрыт, а ошибка F16 все так же появляется на дисплее и программа стирки не запускается, значит, возникли проблемы с электроникой.

Неисправно устройство блокировки люка. УБЛ состоит из пластин, которые расширяются под воздействием электричества и тем самым способствуют блокировке двери. Пластины могут быть изношены, в этом случае необходимо заменить их или устройство блокировки в целом.

Изношена или повреждена проводка, соединяющая модуль управления и модуль блокировки люка, в результате устройство блокировки обесточено. В первую очередь нужно проверить проводку на наличие обрывов, зачистить. Для этого потребуется частично разобрать машинку, при отсутствии необходимых навыков лучше доверить это специалистам. Если обнаружены повреждения целостности проводки, потребуется её замена.

Неисправен модуль управления – чтобы определить это, потребуется произвести полную диагностику платы с помощью мультиметра

Электронный модуль является наиболее чувствительной частью стиральной машины, поэтому обращаться с ним нужно осторожно. Возможно, потребуется перепрошивка модуля, спайка контактов или полная замена платы.

Если нет соответствующих знаний и квалификации, лучше доверить диагностику и ремонт неисправностей специалистам, во избежание лишних денежных и временных затрат.

  • 7 лучших стиральных машин до 20000 рублей по отзывам покупателей
  • 8 лучших узких стиральных машин по мнению покупателей
  • 8 лучших стиральных машин BEKO по отзывам покупателей
  • 10 лучших стиральных машин от Samsung
  • 10 лучших стиральных машин с вертикальной загрузкой

Неисправность модуля управления (электронного контролера)

В блок управления заложен алгоритм работы стиральной машины. Он получает и отдаёт команды всем узлам машинки. Если модуль вышел из строя, то в стиральной машине Бош сбиваются программы или СМА вообще не включается.

Признаки Как устранить Стоимость* (только работа)
«Симптомы» неисправности платы управления машинки Bosch могут быть весьма разнообразны, от «не работает», до отсутствия отжима. Вот самые распространённые из них:
  • не включается;
  • не переключаются программы;
  • не вращается барабан;
  • выбивает пробки;
  • не набирает.

Поломка может сопровождаться ошибками F67 и Е67.

Чаще всего, управляющая плата выходит из строя из-за скачков напряжения в электросети или по причине попадания на неё влаги. Это приводит к выгоранию радиоэлементов и/или прогоранию дорожек. При неисправности платы мастер проводит диагностику и, исходя из характера повреждений:
  • пропаивает прогоревшие дорожки;
  • меняет вышедшие из строя детали (резисторы, реле, конденсаторы, симисторы и т.д.);
  • при сбое прошивки – выпаивает чип с памятью, перепрограммирует его и возвращает на место;
  • при обширных повреждениях меняет блок управления полностью, (например, если вышел из строя процессор).
от 2500 руб.

*Расценки только за работу мастера, запчасти оплачиваются дополнительно.

F21 Не крутится барабан.

Виноват приводной ремень – он мог растянуться или совсем порваться. Проверить целостность ремня привода – возможно, его нужно просто поправить или заменить аналогичным.

В случае со сбоем управляющей платы потребуется просмотреть проводку и сам блок управления. Провести техническое обслуживание проводов и контактов или заменить плату полностью.

3. Износ щеток двигателя. Если ваша стиральная машина автомат оснащена коллекторным двигателем, то в нем могли износиться угольные щетки. Ремонту они не подлежат и требуют замены. Это стандартный расходник, который требуется менять при ТО.

Ещё возможна поломка мотора. Его доверьте специалистам. А вот если в баке застряло инородное тело, то разобрать корпус стиралки и извлечь посторонний предмет. С этим вы можете справится и самостоятельно.

Неисправности и их обозначения на бытовых приборах без дисплея

В устаревших моделях стиральных машинок Бош дисплей не предусмотрен. Однако они тоже умеют подавать сигналы, указывающие на неисправность той или иной детали. Осуществляется это в виде набора световых сигналов. В зависимости от поломки, будет мигать тот или иной индикатор.

Основные коды представлены в таблице:

Описание ошибки LED1 LED2 LED3 1 2 3
Сбой датчика уровня воды нет нет нет да нет нет
Сбой работы датчика потока воды нет нет нет нет да нет
Вода не сливается нет нет нет да да нет
Поломка мотора да да да нет нет нет
Поломка термостата да да да нет нет нет
Поломка тахогенератора нет нет нет нет да да
Поломка УБЛ нет нет нет да да да
Сбой режима стирки да да да нет нет нет
Машинка протекает да да да нет нет нет
Не работает мотор да да да нет нет нет
Не вращается барабан да да да нет нет нет
Неисправен модуль управления да да нет да нет нет
Сбой программы, требуется перезагрузка да да да нет нет нет

Да – индикатор мигает. Нет – индикатор не горит.

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

  • Белье обрабатывается моющим средством.
  • Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

  • После 20 минут стирки стекло люка холодное.
  • На вещах остаются следы порошка, гранулы плохо растворяются.
  • У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

  • Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
  • Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
  • Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации « Как заменить ТЭН в СМ » мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

  • Установите тумблер на определение сопротивления.
  • Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
  • Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
  • Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки. Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению

Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Что проверить в первую очередь?

Вообще, ошибка Е29 свидетельствует о том, что датчик не засекает наполнение агрегата водой, либо же это происходит слишком медленно. Поэтому необходимо начать с проверки именно тех деталей, которые отвечают за набор воды. Посмотрите, все ли хорошо с наливным шлангом.

Возможно, образовался залом или изгиб, который перекрывает воде путь в бак. Так же проследите за тем, чтобы шланг располагался на высоте не менее 50 см от пола (именно на такой высоте находится бак СМ).

Проблема может так же крыться в отсутствии достаточного напора. Чтобы это проверить, отсоедините шланг и опустите в ванну или раковину. Если уровень напора действительно низкий, покрутите входной вентиль. При отсутствии изменений обратитесь к мастеру.

Не всегда код ошибки Е29 связан с водой. Возможно такое, что дверца люка не защелкивается до конца, замок не попадает в нишу или смещается, ломается и т.д. Если устройство блокировки выходит из строя, происходит то же самое.

Напору воды мешает иногда загрязненный фильтр, который представляет собой тонкую сеточку между впускным клапаном и напорным шлангом. При скоплении мусора и примесей образуется затор, не пропускающий воду. Чтобы очистить фильтр, уберите шланг и достаньте сеточку плоскогубцами, промойте.

Порой это и есть решение проблемы. После всех выполненных операций попробуйте запустить стирку заново.

Как добраться до нагревателя?

Узнав, где находится ТЭН в машинках «Бош», многие пользователи отказываются от самостоятельного демонтажа и ремонта. Разборка СМА занимает много времени. Последовательность действий:

  • Стиралка должна быть отключена от воды, канализации и электричества. Ее выдвигают на свободное пространство — чтобы было удобнее разбирать.
  • Крестовой отверткой откручивайте шурупы, которые удерживают верхнюю крышку.
  • Снимите крышку, а затем достаньте контейнер для порошка.
  • За контейнером вы увидите два шурупа — их также нужно выкрутить. Теперь можно демонтировать панель управления. Делайте это предельно аккуратно, иначе можно оторвать проводки. Панель поместите сверху — на месте крышки.
  • Теперь нужно убрать цокольную панель. Бывает, она прикреплена посредством защелок, тогда используйте отвертку плоского типа, чтобы аккуратно отстегнуть крышку.
  • Открыв дверцу, отогните манжету и переходите к снятию хомута. Манжета заправляется вовнутрь.
  • Осталось выкрутить винтовые соединения, на которых крепится дверца.
  • Снимите замок блокировки, открутив 2 шурупа. Отсоедините проводки, идущие к замку.

Все, передняя панель может быть снята. Доступ к интересующему нас элементу получен, осталось узнать, как снять ТЭН и как его заменить.

Коды стиральных машин Bosch WFP

Стиральные машины Bosch серии WFP были особенно популярны в 90-х годах. В настоящее время их становится все меньше, но многие домашние помощницы еще исправно трудятся на благо своих хозяев. Машина имеет индикаторное поле запуска программы – своего рода предшественника полноценного дисплея. Именно в этом небольшом окошке и появляется цифра, означающая код неисправности техники (например, цифра 1 соответствует коду F01). Ниже представлена таблица с расшифровкой информационных кодов.

Код

Причины возникновения

Способы устранения

F01

Неполадки в системе подачи воды (отсутствие воды в водопроводной сети или слабый напор, засорение шланга подачи воды либо фильтра, поломка клапана подачи воды), ошибка системы Aquastop

Проверка напора воды в водопроводе, устранение засоров в фильтре и шланге, ремонт или замена клапана, проверка датчика Aquastop, замена при необходимости

F02

Неисправность в системе нагрева воды (температура воды не достигает необходимого значения за определенный период)

Проверка цепи на участке датчика температуры или ТЭНа, устранение обрыва при необходимости, проверка состояния ТЭНа и его контактов

F03

Неполадки при сливе воды (поломка сливного насоса, засорение сливного фильтра или сливного шланга, нарушения в работе прессостата – датчика уровня воды)

Устранение засоров в фильтре и шланге, восстановление работы сливного насоса и прессостата, замена деталей

F04

Ошибка в работе мотора

Проверка тахогенератора и двигателя, ремонт или замена при необходимости

F05

Неисправен электродвигатель (запускается без команды)

Проверка цепи управления электродвигателем, устранение дефекта, перезапуск программы

F06, F07

Неисправен датчик нагрева воды, нарушена его связь с модулем управления

Ремонт датчика, модуля управления, замена деталей

F08

Не закрыта дверца стиральной машины (возможно попадание посторонних предметов или поломка замка)

Закрытие дверцы, удаление посторонних предметов, выполнение ремонта замка

F10

Нарушение связи между двигателем и модулем управления

Ремонт модуля управления

F11

Перегрев электродвигателя

Выключение стиральной машины, повторный пуск через 5-10 минут

F13

Повышено напряжение в сети

Выключение стиральной машины, стабилизация напряжения

F14

Понижено напряжение в сети

Выключение стиральной машины, стабилизация напряжения

F15

Неправильная температура в системе нагрева воды

Устранение неисправности датчика температуры воды, замена датчика

Замена ТЭНа

ТЭН определить достаточно просто по двум характерным разъемам, к которым подключаются провода. Впрочем, если под рукой есть омметр, перед тем, как снять, стоит проверить ТЭН – возможно, неисправность вызвана не его отказом. Сопротивление ТЭНа в рабочем состоянии не превышает 200 Ом, в противном случае он требует замены.

Демонтировать электронагреватель очень просто – он крепится всего одной гайкой, для этого потребуется торцевой ключ. Открутив гайку, необходимо слегка постучать по шпильке, вдавливая (немного утапливая) её внутрь. Теперь, когда крепление снято, можно извлечь непосредственно ТЭН, насаженный очень плотно на резиновую прокладку. Рекомендуем воспользоваться шлицевой отверткой, чтобы немного ослабить уплотнитель.

Перед установкой нового ТЭНа стоит проверить на работоспособность – всегда есть небольшая вероятность производственного брака. Так что лучше потратить несколько секунд, чем потом повторять всю операцию разборки/сборки стиральной машины. Рабочий ТЭН размещаем на его месте, внимательно контролируя его положение – он должен сесть ровно и плотно, не касаясь бака. Фиксируя нагреватель рукой, начинаем закручивать гайку. Чтобы обеспечить полную водонепроницаемость, место установки можно дополнительно обработать герметиком. Гайку на шпильке закручиваем туго, но без чрезмерных усилий. После этого, сверившись со снимком/рисунком, коммутируем провода. Если на клеммах есть следы ржавчины или подгорания, их надо удалить. При необходимости, чтобы добиться хорошего контакта, клеммы можно поджать плоскогубцами.

Устанавливаем защитные крышки корпуса на место – операция завершена. Проводим контроль – включаем функцию, при которой вода нагревается свыше 50 градусов. Если крышка люка нагревается, значит, все сделано верно.

Порвалась манжета люка

Уплотнитель дверцы люка повреждается механически во время стирки или полоскания: этому способствуют забытые в карманах острые предметы и фурнитура одежды (собачки молний, застежки, косточки бюстгальтеров и т.п.). В Bosch с длительным сроком эксплуатации манжета протирается из-за вибраций машины или вращения барабана.

Признаки Как устранить Стоимость* (только работа)
Стиральная машина Бош протекает на стирке, полоскании или отжиме. Прохудившаяся манжета подлежит ремонту: небольшой прокол можно заклеить. При серьёзных повреждениях резинку люка меняют на новую. от 2000 руб.

*Расценки только на ремонтные работы, новая манжета сюда не входит.

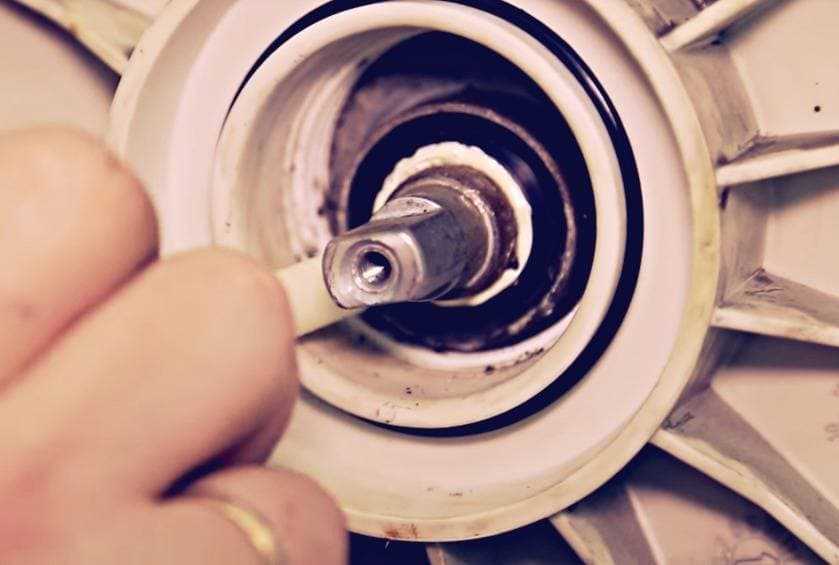

Разрушение подшипников

Неисправность встречается в СМА Бош со сроком эксплуатации от 5 лет. Со временем подшипники разбалтываются, сальник слабеет, и внутрь попадает влага: это приводит к коррозии и разрушению подшипников. На сроки возникновения поломки влияет частота стирок и перегруз стиральной машины. Чем чаще вы перегружаете машину, тем быстрее подшипники выходят из строя.

Признаки Как устранить Стоимость* (только работа)
Машина издает при работе громкие звуки – гремит, стучит, скрежещет. Особенно, на этапе отжима. Возможно, барабан болтается, если его покачать, или не вращается совсем. Если разобрать машинку, на баке видны ржавые подтёки из подшипников. Необходимо заменить подшипники и сальник. от 4100 руб.

*В цену не входят новые подшипники и сальник, стоимость только за замену деталей

Коды ошибок

Код ошибки Неисправность Причины и способы устранения
F01 Не закрыта дверца люка Убедиться в плотном прилегании дверцы и наличии характерного щелчка при закрытии. Возможно, вышло из строя устройство блокировки или датчик закрытия. Узел дверцы можно заменить целиком или разобрать и заменить необходимое: петлю, язычок-фиксатор и т.д.
F02 Вода не поступает внутрь Проверить:

— подачу холодной воды от стояка;

— входной фильтр на предмет засора;

— исправность впускного клапана.

F03 Машина не сливает воду Слить воду в ручном режиме.

Проверить:

— фильтр, сливной шланг на предмет засора;

— исправность сливного насоса.

В худшем случае – неполадка платы управления.

F04 Утечка воды в системе Проверить подключение всех шлангов и соединений внутри машины на герметичность.
F16 Не закрыта дверца люка Аналогично ошибке F01.
F17 Превышено время залива воды Аналогично ошибке F02.
F18 Превышено время слива воды Аналогично ошибке F03.
F19 Превышено время нагрева воды Проверить целостность цепи ТЭНа. Очистить ТЭН от накипи. Убедиться в соответствии мощности ТЭНа техническим требованиям машинки, если он был только что установлен.
F20 Неожиданный нагрев Возможно вышел из строя датчик температуры или реле ТЭНа. Сломанный элемент подлежит замене.

В худшем случае неисправна плата управления.

F21 Приводной мотор не вращает барабан Следует снять заднюю крышку и проверить состояние приводного ремня, его посадку на валы барабана и генератора.

Далее необходимо ремонтировать мотор. При необходимости — менять.

Не крутить барабан машинка также может из-за неисправности платы управления.

F22 Ошибка датчика температуры Поломка или короткое замыкание контактов датчика. Следует прозвонить электрическую цепь.
F23 Активизация защиты от протечек Аналогично ошибке F04.
F25 Ошибка датчика мутности Проверить:

— датчик на наличие известкового налета;

— выпускную систему на предмет засора;

— сливную помпу.

Также возможно поступление слишком грязной воды из стояка.

F26 Ошибка датчика давления Возможен выход из строя датчика, электромагнитного клапана, разгерметизация системы.
F27 Ошибка датчика давления Аналогично ошибке F26.
F28 Ошибка датчика потока (значение вне допустимых границ) Проверить:

— поступление воды в систему и ее давление;

— исправность электромагнитного клапана.

Возможно, вышел из строя сам сенсор.

F29 Вода не идет через датчик потока Проверить:

— правильность подключения машинки;

— поступление воды в систему;

— исправность электромагнитного клапана;

Возможно, вышел из строя сам сенсор.

F31 Уровень воды превысил допустимый максимум Исключить неправильное подключение машины.

Сломан клапан забора или сливная помпа.

Неисправен датчик давления.

Проверить шланг слива на перегибы.

F34 Дверца люка не заблокирована Проверить:

— прилегание дверцы;

— механизм блокировки;

— электрическую цепь датчика блокировки.

F36 Блокиратор дверцы неисправен Проверить проводку, при необходимости заменить устройство блокировки.
F37 Неисправен датчик температуры Аналогично ошибке F22.
F38 Короткое замыкание датчика температуры Проверить электрическую цепь датчик-плата. Заменить датчик.
F40 Ошибка в сети электропитания Причиной могут быть всевозможные проблемы в сети питания: низкое напряжение, скачок напряжения, и т.д. Следует попробовать подключиться к другой питающей линии (например, через удлинитель). Вызвать электрика.
F42 Превышен максимум оборотов двигателя Вышел из строя двигатель или датчик оборотов.

Проблемы с напряжением сети.

Сбой управляющей платы.

F43 Блокировка двигателя Исключить механическую блокировку барабана или приводного ремня посторонними предметами.

Вышел из строя подшипник барабана.

Чрезмерная загрузка бака.

F44 Отсутствует задний ход двигателя Сломано реле реверса.

Барабан перегружен.

Сбой платы управления.

F59 Ошибка датчика положения барабана Поломка датчика. Неровное положение аппарата на полу. Перегруз барабана.
F60 Ошибка датчика потока Аналогично ошибкам F28, F29.
F61 Ошибка датчика блокировки Аналогично F36, F01.
F63

или

Включение функциональной защиты Ошибка программного обеспечения.

Ошибка центрального процессора.

Замена платы управления или перепрограммирование ПО.

F67 Ошибка контроллера Замена или перепрограммирование узла.
E02 Поломка двигателя Замена агрегата полностью. Ремонт возможен, если причина в износе графитовых щеток двигателя или подшипника ротора.
E67 Ошибка блока управления Аналогично F67.

F19 — ошибка нагрева воды.

Скорее всего на это повлияло низкое напряжение в электросети. Либо проблемы с датчиком температуры. И третья прчина: из-за накипи или скачка напряжения перегорел ТЭН (также может пробивать на корпус).

Если виноваты скачки или напряжение, то машинка исправна – делать ничего не нужно.

Для исключения остальных проблем следует проверить нагревательный элемент с помощью омметра. Заменить при его полной непригодности. Термистор необходимо проверить и заменить при его неполадке.

Далее перезагружаем стиральную машинку. Если код Ф19 не пропал с дисплея, вероятно, плата вышла из строя и требуется ремонт или замена.

Покупаем деталь на замену

Ремонт стиральной машины, у которой сгорел ТЭН, можно выполнить самостоятельно, не обращаясь за помощью к мастеру. Работа не требует специальных навыков и умений – необходимо лишь запастись терпением и строго следовать инструкции к действиям. Чтобы выполнить диагностику трубчатого нагревателя, понадобится мультиметр.

Важно приобрести подходящий ТЭН на замену. Идеальный вариант – извлечь «заводскую» деталь из автомата и вместе с ней отправиться в магазин

В любом случае, при покупке нагревателя нужно учитывать:

  • маркировку, нанесенную на корпус старого ТЭНа;
  • модель и серийный номер машины-автомат;
  • мощность трубчатого нагревателя. В современных стиралках, в большинстве случаев, установлены ТЭНы номиналом 1800-2000 Ватт.

Обычно проблем с покупкой нового трубчатого нагревателя не возникает. Устройство с нужными параметрами можно приобрести в интернете или специализированном магазине. Так же, как вариант – обратиться в сервисный центр, сотрудники помогут заказать подходящую деталь на замену.

Как проверить нагревательный элемент?

Весь процесс проверки нагревательного элемента будет состоять из обнаружения ТЭНа стиральной машинки, снятия мешающих деталей обшивки, и демонтажа и замены самого водонагревателя в случае его неисправности.

Чтобы не гадать, где в машинке находится ТЭН, желательно воспользоваться схемой, которую можно найти в интернете. Многие заводы-изготовители, например, Самсунг, выкладывают такие схемы в интернет именно для облегчения обнаружения поломки и дальнейшего ремонта.

При отсутствии соответствующей схемы, на самом первом этапе разборки потребуется снятие верхней крышки стиральной машинки, для чего необходимо выкрутить 2 самореза, которые расположены вверху на задней стенке машинки.

Таким образом, демонтировав верхнюю крышку, вы сможете увидеть практически все внутренние детали машинки, среди которой не сложно будет обнаружить нагревательный прибор. Он выглядит как металлическая трубка, изогнутая в форме буквы «М», к нижним концам которой подключены провода.

Далее, после снятия крышки, добравшись до прибора, не следует спешить с его демонтажем до того момента, пока не будет точно установлен факт его неисправности. Для этого необходимо при помощи мультиметра измерить сопротивление (R) прибора, которое зависит от его мощности (Р) и в исправном состоянии будет равняться R = 220^2 (напряжение в сети) / Р.

Например, если мощность ТЭНа равняется 1800 Вт, то его сопротивление будет равно 220^2 / 1800 = 26,89 Ом.

Для измерения этого параметра мультиметром следует выставить значения сопротивления до 100 Ом, после чего приложить оба щупа к контактам нагревателя. Если прибор показывает значение, максимально близкое к расчетному, то с ТЭНом все в порядке, и поломки нет. Если высвечивается «1» или «0», то внутри детали произошел разрыв проводов либо короткое замыкание. И в том и в другом случае его необходимо будет заметить.

Если у вас нет измерительного прибора, то неисправность ТЭНа можно определить по косвенным признакам, не разбирая машинку.

Также определить неисправность можно и визуальным методом — если на приборе имеются дефекты в виде трещин или темных пятен, то это с высокой долей вероятности говорит о том, что он вышел из строя.

Заключение

В большинстве случаев ошибки исправляются перезагрузкой машинки либо устранением проблем с водой/электросетью. Это можно сделать самостоятельно либо вызвать сантехника для устранения проблем с водой или электрика для нормализации работы сети. Распространенной причиной многих ошибок является неправильная установка машинки.

Знание кодов ошибок либо аналогичных им индикаторов на бездисплейных моделях стиральных машин позволит быстро определить причину неисправности и приступить к ее устранению. При необходимости ремонта или замены деталей следует обратиться к специалисту по ремонту стиральных машин. Установку машинки также следует поручить опытному мастеру.

https://youtube.com/watch?v=dVHDNG90E1c

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Тема ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
