Работа с осциллографом для начинающих

История


Ондограф Госпиталье Электрический колебательный процесс изначально фиксировался вручную на бумаге. Первые попытки автоматизировать запись были предприняты Жюлем Франсуа Жубером в 1880 году, который предложил пошаговый полуавтоматический метод регистрации сигнала. Развитием метода Жубера стал полностью автоматический ондограф Госпиталье. В 1885 году русский физик Роберт Колли создал осциллометр, а в 1893 году французский физик Андре Блондель изобрел магнитоэлектрический осциллоскоп с бифилярным подвесом.

Подвижные регистрирующие части первых осциллографов обладали большой инерцией и не позволяли фиксировать быстротечные процессы. Этот недостаток был устранён в 1897 году Уильямом Дадделлом, который создал светолучевой осциллограф, использовав в качестве измерительного элемента небольшое лёгкое зеркальце. Запись производилась на светочувствительную пластину. Вершиной развития этого метода стали в середине XX века многоканальные ленточные осциллографы.

Практически одновременно с Дадделлом Карл Фердинанд Браун использовал для отображения сигнала изобретённый им кинескоп. В 1899 году устройство было доработано Йонатаном Зеннеком, добавившим горизонтальную развертку, что сделало его похожим на современные осциллографы. Кинескоп Брауна в 1930-е годы заменил кинескоп Зворыкина, что сделало устройства на его основе более надёжными.

В конце XX века на смену аналоговым устройствам пришли цифровые. Благодаря развитию электроники и появлению быстрых аналого-цифровых преобразователей, к 1980-м годам они заняли доминирующую позицию среди осциллографов.

Как работать с осциллографом

Первоначально выставляются режим работы осциллографа (автоколебательный, ждущий или одиночный). Затем выбирается режим аттенюатора или устанавливается соответствующий делитель напряжения.
Это касается аналоговых приборов. Цифровые на входе анализируют сигнал и понижает/повышает его до необходимого уровня. В них на входе стоит аналитический блок, который сам понижает или повышает входной сигнал до требуемого уровня.

Подключение осциллографа

В комплекте с осциллографом идет измерительный шнур или шнуры. Их количество зависит от числа входных каналов конкретной модели. Если канал один, то и шнур один. Может быть два, три и до шестнадцати. Подключать надо столько, сколько собираетесь использовать.

Шнуры для осциллографа трудно спутать с другими. Один конец — со щупом и ответвлением. Это «измерительная» сторона. С другой находится характерный круглый разъем. Эта часть подключается к измерительному входу.

Провод, который идет в сторону от щупа — для подключения к «земле». Он часто бывает снабжен прищепкой или «крокодилом». Его подключать обязательно, вольтаж может быть разный и заземление необходимо.

Измерительные шнуры для осциллографа

Некоторые шнуры для осциллографа имеют на рукоятке переключатель, который работает как небольшой усилитель (на фото справа).

После подключения измерительных шнуров включаем прибор в сеть. Затем, перед работой, переводим в рабочее положение тумблер/кнопку включения прибора. Можно считать что осциллограф готов к работе.

Проверка осциллографа перед работой

Перед началом работы надо проверить осциллограф. Включаем его в сеть, устанавливаем измерительный шнур. К щупу прикасаемся пальцем, на экране появляется синусоида частотой 50 Гц — наводки от бытовой электросети.

Если пальцем прикоснуться к измерительному щупу, на экране появится синусоидальной формы сигнал. Синусоида неидеальна, но если она есть и ее частота 50 Гц, это значит, что осциллограф исправен

Затем берем земляной щуп и прикасаемся им к измерительному (палец продолжаем держать на острие щупа). Сигнал пропадает (отображается прямая). Это значит, что прибор исправен.

Как измерить осциллографом напряжение: переменное, меандра, постоянное

Как уже говорили, напряжение на экране осциллографа отображается по вертикали. Весь экран разбит на квадраты. Цена деления по вертикали выставляется переключателем, который подписан «V/дел». Что и обозначает, Вольт на одно деление

Перед подачей сигнала выставляем луч точно по горизонтальной оси — это важно

Подаем сигнал и считаем, на сколько клеточек от нулевого уровня поднимается или опускается сигнал. Затем умножаем количество клеток на «цену деления», взятую с регулятора. В результате получаем напряжение сигнала. В случае с синусоидой или меандром (положительные и отрицательные прямоугольные импульсы) считается напряжение полуволны — верхней или нижней.

Измерение напряжения осциллографом

Чтобы было понятнее, разберем пример. На фото есть сигнал, полуволна которого понимается и опускается на три клеточки. Цена деления на регуляторе — 5 В. Имеем: 3 дел * 5 V/дел  = 15 V. Получается, данный сигнал имеет напряжение 15 вольт.

Если надо измерить постоянное напряжение, снова выставляем луч по горизонтали. Подаем напряжение и смотрим, на сколько клеток «подпрыгнул» или опустился луч. Дальше все точно так же: умножаем на цену деления и получаем значение постоянного напряжения.

Как осциллографом определить частоту

Частота определяется как 1/T, где Т — период сигнала. А период — это время, за которое сигнал проходит полный цикл. Для сигнала на экране это 5,7 клетки. Считаем от места пересечения с горизонтальной осью и до второй аналогичной точки.

Как определить частоту сигнала по осциллографу

Далее определяем частоту деления по переключателю развертки. Положение переключателя стоит на 50 миллисекунд. Берем количество делений и умножаем на количество клеток. Получаем 50 мс * 5,7 = 285 мс. Переводим в секунды. Для этого надо разделить на 1000. Получаем 0,285 сек. Считаем частоту: 1/0,285 = 3,5 Гц

Как проводятся измерения

Работа с осциллографом предусматривает проведение предварительной подготовки: выбор режима синхронизации, входа, шкалы измерений, затем можно приступать к измерениям.

Как измерить напряжение

После снятия с информационного входа данных с помощью регулировки синхронизации развертки получается устойчивое изображение, которое совмещается со шкалой на экране. Проводят несколько замеров, вычисляют среднее значение. Действующее значение выводят согласно шкалы измерений.

Как измерить частоту

Настроив картинку хорошего качества, на которой виден период изменения сигнала, совместив его начало с началом горизонтальной линейки и зная единицы шкалы измерений, можно вычислить частоту, которая обратно пропорциональна периоду.

Как определяется сдвиг фаз

Стабилизировав изображение с двумя сигналами (вот для чего необходим двухлучевой осциллограф), для удобства необходимо разнести значения амплитуд и совместить начала периодов, на экране будет виден сдвиг фаз. Для вычисления значения можно использовать формулу:

где:

  • а – расстояние в делениях между точками прохождения нулевой отметки осциллограмм,
  • b – период в делениях шкалы.

При наличии только одноканального прибора возможно определение сдвига фаз по фигурам Лиссажу, но это сложнее.

Сдвиг фазы между синусоидальными сигналами

Управление и настройка осциллографа

У подавляющего большинства моделей настройка организована таким образом, что одна группа устанавливает амплитудные режимы, а вторая управляет разверткой.

Самым крупным и заметным органом амплитудной настройки является регулятор масштаба сигнала по оси Y, маркируемый «V/дел». Его функция — установить масштаб таким образом, чтобы изображение соответствовало размеру экрана.

Например, для измерения сигналов амплитудой 30V необходимо установить масштаб 10V на деление, тогда сигнал на экране будет достигать 3 делений. Конструктивно регулировка выполнена в виде вращающейся рукоятки со ступенчатым переключением. Имеется риска, указывающая на значение, выбранное из тех, которые расположены вокруг рукоятки.

Обычно присутствует еще дополнительная рукоятка плавной подстройки, скомпонованная с основной

Второй по важности орган управления — регулятор вертикального сдвига, перемещающий изображение сигнала вверх-вниз по вертикали. Это нужно как для калибровки прибора, так и для более точного измерения амплитуды

Смещение позволяет использовать для измерения весь экран и совмещать сигнал с линиями сетки.

На любом осциллографе также имеется тумблер переключения с прямого входа на емкостной (через конденсатор). Использование последнего позволяет отсечь постоянную составляющую и работать только с переменной составляющей сигнала. Что очень полезно, например, при оценке уровня шумов блока питания.

В группе управления разверткой центральным элементом является переключатель скорости развертки, маркируемый «Время/дел». Конструктивно он аналогичен переключателю масштаба сигнала, с ручками ступенчатого переключения и плавной подстройки. Этим переключателем выставляется значение в ms или µs на деление в соответствии с частотой исследуемого сигнала таким образом, чтобы на экране помещался один или несколько периодов.

Всегда имеется рукоятка горизонтального сдвига луча, маркируемая обычно стрелками вправо-влево. Используя эту рукоятку, можно подвести исследуемый участок под линии сетки для более точного измерения.

Все модели осциллографов имеют возможность вместо внутреннего генератора использовать внешний источник развертки. Именно с его помощью на экране получаются фигуры Лиссажу, по которым можно видеть соотношение частот и фаз двух сисусоид. Вход для внешней развертки маркируется «Вход Х» и располагается в группе управления разверткой.

Отдельную группу составляют настройки синхронизации. В нее входят переключатель «внутренняя-внешняя синхронизация», вход для внешней синхронизации и ручка точной подстройки.

Помимо этого, присутствуют технические органы управления:

  • кнопка включения/выключения прибора;
  • регулировка яркости и фокусировки луча электронно-лучевой трубки;
  • включение подсветки шкалы экрана.

Показатели точности

Одна из главных характеристик прибора для электроизмерений – класс точности. Их существует несколько. А определяется он по зависимости от допустимого предела погрешности, вызванной конструктивными особенностями отдельно взятого устройства.

Точность электроизмерительных приборов не может быть равна погрешности относительной или абсолютной. Последняя не является определителем точности, а относительная имеет зависимость от значения величины, подвергшейся изменению, то есть для различных участков шкалы будет иметь разные значения.

Поэтому для характеристики точности электроприбора применяется приведенная погрешность (ɣ). Определяется она отношением погрешности абсолютной конкретного прибора (∆x) к максимуму (или пределу) измеряемой величины (xпр). Полученная величина, выраженная в процентах, и будет классом точности конкретного прибора:

— ɣ = ∆x / xпр * 100%.

Любой электроизмерительный прибор на шкале обязательно имеет указание на класс точности. Согласно ГОСТу он может быть 0,05, 0,1, 0,2, 0,5, 1,0, 1,5, 2,5 и 4,0. На этом основании приборы можно классифицировать следующим образом:

— класс точности 0,05 и 0,1 — образцовые, использующиеся для поверки точных приборов (например, лабораторных);

— класс точности 0,2 и 0,5 – лабораторные, используются в лабораториях для производства измерений и поверки технических приборов;

— класс точности 1,0, 1,5, 2,5 и 4,0 – технические, применяются для технических измерений.

Что такое осциллограф

Осциллограф — это прибор для визуального отображения и измерений параметров сигналов различной формы (процесс называется «осциллографирование»). Сигналы подаются на вход и отображаются на экране. Экран разбит на квадраты, по центру проходят две оси координат.  По горизонтали измеряется время. По вертикали — амплитуда и/или напряжение. Цена деления задается при помощи ручек калибровки. Режим отображения подстраивается под каждый сигнал. Выбирается такой режим, который наиболее удобен в данном случае (в пределах возможностей прибора).

Осциллограф — это не обязательно большая, громоздкая вещь. Есть портативные цифровые модели, есть приставки. Есть даже программы, которые можно с адаптером установить на стационарный компьютер или ноутбук.

Так выглядит цифровой осциллограф Tektronix DPO 3054. На дисплее отображает сигнал, регуляторами выбираются параметры

По количеству одновременно отслеживаемых сигналов осциллографы есть однолучевые (одноканальные/моноканальные) и многолучевые (многоканальные). Однолучевые могут одновременно принимать только один сигнал, многолучевые — два, три, четыре и больше — до 16. Зависит от прибора.

Какой тип лучше? Многолучевой. Вы одновременно можете отслеживать сигнал в нескольких точках схемы. Изменяя параметры будете видеть реакцию устройства не только на выходе, но и в разных точках схемы.

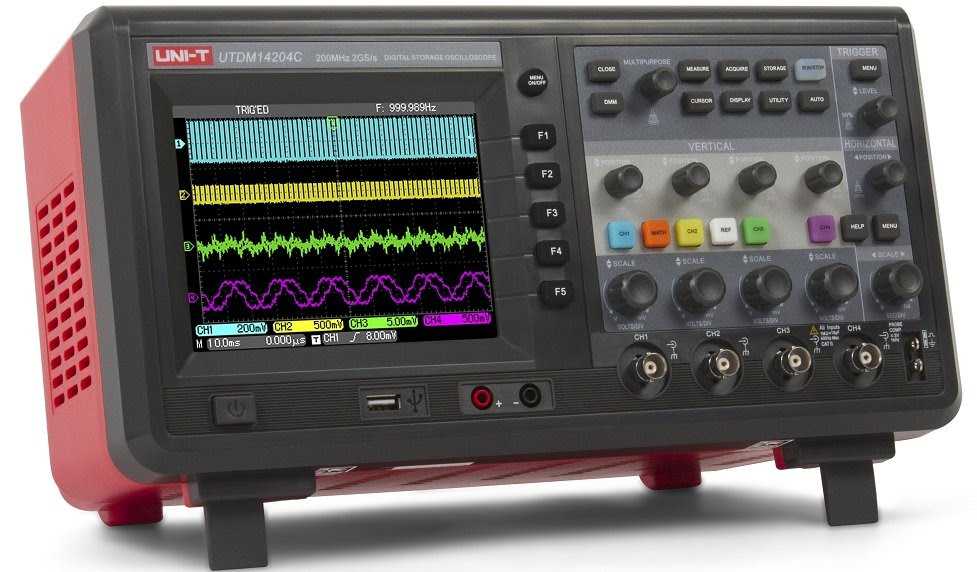

Цифровой осциллограф

Как правило, цифровые осциллографы разделяют на три основных подтипа:

  • запоминающий осциллограф (DSO), использующий технологию выборки в реальном времени;
  • стробоскопический осциллограф (DSaO), использующий выборку в эквивалентном масштабе времени;
  • фосфорный осциллограф (DPO), использующий продвинутые технологии выборки и обработки сигналов.

Цифровые запоминающие осциллографы появились благодаря
технологической эволюции гибридных аналогово-цифровых преобразователей
(ADC), ответственных за быстрое и точное оцифровывание высокочастотных
сигналов, а также благодаря разработкам в сфере запоминающих устройств,
которые в подобных приборах должны сохранять данные настолько быстро,
насколько осуществляется выборка, и компактных дисплейных модулей с
низким энергопотреблением. По сути, запоминающие осциллографы используют
аналогово-цифровые преобразователи для представления данных о сигналах в
цифровом формате.

Цифровым стробоскопическим осциллографом принято называть прибор,
который для получения изображения формы сигнала использует
упорядоченную/случайную выборку мгновенных значений исследуемого сигнала
и осуществляет его временное преобразование. Принцип работы подобного
осциллографа базируется на стробоскопическом эффекте, поэтому DSaO
использует измерение мгновенных значений повторяющихся сигналов при
помощи коротких стробоскопических импульсов. Благодаря этому принципу
такие осциллографы обеспечивают широкую полосу пропускания и обладают
высокой чувствительностью.Цифровые фосфорные осциллографы – это наиболее развитый и
высокотехнологичный тип осциллографов, которые существуют на сегодняшний
день. DPO отображают сигнал в трех плоскостях, что в какой-то мере
можно сравнить с производительностью аналогового осциллографа:
временном, амплитудном и амплитудном в течении времени (интенсивность).
Такие осциллографы обладают высокой плотностью выборки, а также присущей
подобным приборам способностью захватывать данные по интенсивности
исследуемого сигнала. Дисплей DPO значительно облегчает распознавание
основной формы сигнала от его переходных характеристик — картинка
основного сигнала выглядит значительно ярче.

Как правильно настроить осциллограф?

Способы усиления сигнала

Осциллографы любого типа и марки оснащены регулятором сигнала, посредством которого изменяется масштаб выводящегося на экран изображения. Например, если задать масштаб напряжения 1 В на 1 клетку и выстроить экран высотой в 10 клеток, то сигнал, передающий напряжение в 30 В будет не заметен. И в обратном случае — для того, чтобы просмотреть осциллограмму низкого напряжения, требуется увеличение масштаба.

Принцип работы регулятора развертки

Принцип работы регулятора развертки аналогичен функции регулятора напряжения, только действия он производит с горизонтальной осью — осью времени, изменяя число миллисекунд, приходящихся на одну клетку. При уменьшении значения развертки имеется возможность более подробного изучения малых участков выведенного на экран сигнала.

Для анализа цикличности сигнала величину развертки необходимо увеличить. Сигнал на экране «развернется» и теперь появится возможность с его помощью определить значения частоты, типа и других параметров.

Блок управления параметрами синхронизации

Осциллограмма выводится на экран до тех пор, пока последний не закончится, после картинка начинается по новой. Так как график показывается с высокой скоростью, то экран показывает изображение в движении либо что-то непонятное. Причина этого достаточно просто: новые линии накладываются на уже показанные старые с неизбежным смещением и по вертикальной, и по горизонтальной оси.

Для устранения непонятных входных сигналов и служит блок управления параметрами синхронизации. Таким образом, если принять напряжение синхронизации за 0 В при изучении синусоидального сигнала, то его отрисовка будет представлена, начиная именно с этого значения напряжения, а закончится только тогда, когда закончится экран. После этого отрисовка будет повторять прошедший путь только с очередного «нуля», показывая стабильную и ровную картинку. При этом все изменения напряжения станут четкими и сразу заметными.

В простейшем виде блок синхронизации оснащен двумя регулирующими элементами. Первый из них служит для изменения настроек стартового напряжения, второй — для выбора типа запуска. Посредством второго переключателя имеется возможность задания важнейшего параметра: будет ли картинка начинаться при падении синусоиды до 0 В, либо наоборот, при ее возрастании до нуля. В большинстве типов отечественных осциллографов позиции регуляторов называются «Фронт» и «Спад».

Что такое осциллограф

Осциллографом (O-Scope, Oscilloscope) регистрируют изменения (амплитуды, колебания) напряжений сигналов электроцепи с выводом в виде синусоид, пилообразных и других линий на координатную сетку на мониторе. Прибор применяют для изучения динамики системы во время ее работы. Характерный пример: тестирование импульсных, генераторных устройств (источники питания). Oscilloscope покажет форму напряжения, электросигналов во времени, уровень колебаний, изменения при определенных условиях и факторах (поломки, температура, магнитные поля, помехи, экранирование).

Назначение

O-Scope измеряет такие величины и решает следующие задачи:

  • тестовые меры для электросхем, сборок, изделий при их выпуске, починке, в исследовательских учреждениях;
  • всегда используется при проверке измерительных устройств;
  • электро, теле и радио сфера: свойства сигналов, степень шумов, искажений;
  • для узкоспециализированного аппаратного оснащения, для анализа АСУ, исполнительных приспособлений;
  • замеры частот и амплитуд при отладке;
  • визуальный мониторинг сигналов, фазных сдвигов;
  • анализ функционирования датчиков автомобиля.

Если кратко отобразить функции, то аппарат позволяет наблюдать изменения напряжения:

во времени: частоту, промежутки, скважность, циклы, скачки, спады, всплески;
на физике: колебания, амплитуды, макс./мин. среднеквадратичные значения.. Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы

Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.)

Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы. Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.).

Где применяется

Сферы применения:

  • всегда в научных, технических лабораториях, исследовательских отделениях на заводах, выпускающих электроприборы, например, производитель должен знать, как реагирует его продукция на помехи;
  • при углубленном анализе сборок, при наладке, ремонте электроустройств: от радио и сотовой связи до цепей двигателей машин. Для радиолюбителей прибор незаменим.

Аппарат выдает визуальную информацию о характеристиках сложных сигналов, показывает временные и амплитудные данные изменений, что важно для расчетов и определения, как будет себя вести изучаемый объект за периоды в конкретных условиях

Что может измерить осциллограф

Осциллограф может измерить:

  • покажет по сигналам:
    • форму;
    • частотность;
    • период;
    • амплитуду;
    • угол сдвига фазы;
    • сравнение сигналов;
  • АЧХ (ампл.-частотную х-ку);
  • через закон Ома по показателям прибора исчисляют ток (при этом его преобразовывают в напряжение резисторами).

O-Scope — фактически это вольтметр, но отображающий изменения напряжения онлайн, им можно обозначить форму тока, подключив последовательно к обслуживаемой сети резистор (Rt, «t» — токовый, он же шунтирующий). Его число Ом подбирают намного меньшим, чем у цепи, чтобы отсутствовали влияния на схему. Далее, вычисляют по формуле и, зная величину Rt, можно найти ток.

Архив публикаций

  • ▼

    2016

    (86)

    ►

    ноября

    (13)

    ►

    октября

    (19)

    • ▼

      сентября

      (17)

    ►

    августа

    (19)

    ►

    июля

    (18)

  • ►

    2015

    (15)

    ►

    декабря

    (6)

    ►

    июля

    (1)

    ►

    июня

    (1)

    ►

    мая

    (3)

    ►

    апреля

    (2)

    ►

    марта

    (2)

  • ►

    2014

    (24)

    ►

    августа

    (21)

    ►

    марта

    (3)

  • ►

    2013

    (20)

    ►

    ноября

    (2)

    ►

    октября

    (1)

    ►

    сентября

    (5)

    ►

    мая

    (2)

    ►

    апреля

    (3)

    ►

    марта

    (2)

    ►

    февраля

    (4)

    ►

    января

    (1)

  • ►

    2012

    (36)

    ►

    декабря

    (6)

    ►

    ноября

    (5)

    ►

    сентября

    (4)

    ►

    июля

    (2)

    ►

    июня

    (5)

    ►

    мая

    (7)

    ►

    апреля

    (2)

    ►

    марта

    (2)

    ►

    февраля

    (3)

  • ►

    2011

    (20)

    ►

    июля

    (1)

    ►

    июня

    (5)

    ►

    мая

    (8)

    ►

    апреля

    (3)

    ►

    февраля

    (1)

    ►

    января

    (2)

  • ►

    2010

    (38)

    ►

    декабря

    (2)

    ►

    ноября

    (9)

    ►

    октября

    (2)

    ►

    сентября

    (5)

    ►

    августа

    (4)

    ►

    июля

    (6)

    ►

    июня

    (1)

    ►

    мая

    (1)

    ►

    апреля

    (1)

    ►

    марта

    (5)

    ►

    февраля

    (1)

    ►

    января

    (1)

  • ►

    2009

    (4)

    ►

    декабря

    (1)

    ►

    ноября

    (2)

    ►

    октября

    (1)

Специфика выбора товара

Приобретая такую узкоспециализированную технику, следует учитывать ряд важных параметров

В первую очередь следует обратить внимание на следующие:

  • Полосу пропускания. В среднем полоса должна быть на 5 пунктов выше значения частоты исследуемого сигнала. Для использования простого усилителя звуковых частот и цифровой схемы достаточным параметром будет 25 МГц. Научные изыскания и профессиональные исследования потребуют использование устройства с минимальной полосой пропускания около 150 МГц.
  • Тип питания. В случае проведения работ вдали от сети или на выезде рекомендуется приобрести модель с аккумулятором. В любой другой ситуации целесообразно использовать аппаратуру, работающую от сети.
  • Частота дискретизации. Пункт влияет на качество разрешения изображений на экранах, количество выборок сигнала за секунду. Для более точного изображения потребуется увеличение числа точек сигнала. Частота важна и для измерения однократных и переходных процессов.
  • Число каналов. Каналы влияют на количество отображаемых на дисплее независимых сигналов. Обеспечивают возможность анализировать и сравнивать несколько графиков одновременно. Работа с простыми техническими приборами не требует более 3 каналов. Более продвинутая аппаратура должна быть оснащена логическим анализатором и 16 каналами.

Вам это будет интересно Работа сторонних сил в цепи постоянного тока и источники ЭДС

Классификация и виды

Различают два основных вида осциллографов:

  • аналоговые — аппараты для измерения средних сигналов;
  • цифровые — приборы преобразовывают получаемое значение измерений в «цифровой» формат для дальнейшей передачи информации.

По принципу действия существуют следующая классификация:

  1. Универсальные модели.
  2. Специальное оборудование.

Наиболее популярными являются универсальные устройства. Эти осциллографы используют для анализа различных видов сигналов:

  • гармонических;
  • одиночных импульсов;
  • импульсных пачек.

Универсальные приборы предназначены для разнообразных электрических устройств. Они позволяют измерять сигналы в диапазоне от нескольких наносекунд. Погрешность измерений составляет 6-8%.

Универсальные осциллографы делятся на два основных вида:

  • моноблочные — имеют общую специализацию измерений;
  • со сменными блоками — подстраиваются под конкретную ситуацию и тип прибора.

Специальные устройства разрабатываются под определённый вид электрической техники. Так существуют осциллографы для радиосигнала, телевизионного вещания или цифровой техники.

Универсальные и специальные устройства делятся на:

  • скоростные – применяются в быстродействующих приборах;
  • запоминающие — аппараты, сохраняющие и воспроизводящие ранее сделанные показатели.

При выборе устройства следует внимательно изучить классификации и виды, чтобы приобрести прибор под конкретную ситуацию.

Конструкция и принцип действия осциллографа

Но вне зависимости от модели и конструкции главной особенностью осциллографа, отличающей его от других измерительных приборов, является то, что он позволяет визуально наблюдать форму переменного электрического сигнала в динамике.

Классическая конструкция осциллографа представляет собой индикатор на электронно-лучевой трубке. На горизонтальную отклоняющую систему которой подается пилообразная развертка от встроенного генератора, а на вертикальную — изучаемый сигнал.

Если входной сигнал периодический, то можно подобрать такую частоту горизонтальной развертки, чтобы она была кратна частоте периодического сигнала. Тогда на экране можно будет наблюдать неподвижную картину, повторяющую форму входного напряжения. Эта операция называется синхронизацией, а максимальная частота, с которой может работать прибор, является одной из его основных характеристик.

Постоянное напряжение на индикаторе будет отображаться в виде линии на уровне, зависящим от амплитуды, и осциллограф в этом случае работает как вольтметр.

Для удобства измерения на стекло индикатора нанесена градуировочная сетка с единицей измерения по вертикали (Y) амплитуды в вольтах, а по горизонтали (X) длительности (периода) в мс/мкс как обратной величины частоты. Соотношение периода колебаний и их частоты описывается формулами f = 1/t и t=1/f, где f — частота, а t — длительность. Периоду 1 мс (ms) соответствует частота 1 кГц, а 1 мкс (µs) — 1 МГц.

Основные параметры

Программируемый термостат W1209

Для выбора осциллографа рекомендуется правильно оценивать следующие характеристики:

  • чтобы исключить искажения при работе с несколькими высокочастотными сигналами, следует приобрести двух,- или многолучевой прибор;
  • в разных моделях погрешность составляет 5-15%, поэтому следует учитывать ограниченную точность измерений;
  • цифровые аппараты оснащают цветными экранами, разнообразными устройствами для синхронизации, дополнительными сервисными режимами;
  • функциональность аналоговых приборов скромнее, но стоят они дешевле;
  • ограниченные возможности амплитудно-частотных преобразователей затрудняют качественную обработку цифровой электроникой высокочастотных сигналов;
  • режим застывшей картинки с функцией увеличения поможет изучить мельчайшие детали сложных изображений.

Перед детальным анализом нужно уточнить, для чего именно предназначается прибор. Далее оценивают соответствие по следующим параметрам:

  • полоса пропускания;
  • частотный диапазон;
  • входное сопротивление;
  • допустимые значения амплитуды (переменной и постоянной составляющей);
  • погрешность измерений;
  • развязка между каналами;
  • объем внутренней памяти (цифровая техника).

Для давления и тока

Каждому еще со школы или университета знакомы такие названия измерительных приборов, как барометры и амперметры. Первые предназначены для того, чтобы измерять атмосферное давление. Встречаются жидкостные и механические барометры.

Жидкостные разновидности считаются профессиональными из-за сложности конструкции и особенностей работы с ними. Метеостанции применяют барометры, заполненные внутри ртутью. Они наиболее точные и надежные, позволяют работать при перепадах температур и иных обстоятельствах. Механические конструкции проще, но постепенно их вытесняют цифровые аналоги.

Амперметры используются для измерения электрического тока в амперах. Шкала амперметра может градуироваться как в стандартных амперах, так и микро-, милли- и килоамперах. Лучше всего такие приборы подключать последовательно. В таком случае снижается сопротивление, а точность снимаемых показателей возрастает.

Анализ марок и производителей осциллографов: цена

В мире производством осциллографов занимается большое количество компаний, выпускающих приборы различной степени точности, сложности и стоимости. Выбирая прибор, в первую очередь следует ориентироваться на его предназначение и тип измерений, которые будут при помощи него производиться.

Осциллограф TBS1032B от компании Tektronix — современная и компактная модель

Обзор наиболее популярных марок осциллографов с указанием их примерной стоимости в нашей стране представлен в таблице.

Модель осциллографа Производитель Основные характеристики Ориентировочная стоимость, руб
TBS1032B Tektronix 2 канала х 34 МГц 41000
4122/2V АКИП 2 канала x 100МГц 47000
190-062 Fluke портативный

2 канала x 60МГц

140000
XDS3102A TS Owon 2кан 100МГц 1Гв/с 12bit Touch Screen WiFi 60000
ОСУ-10A Shanghai MCP аналоговый

1 канал x 10МГц

13000
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Тема ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
