Неисправный тахогенератор
Перед проведением диагностики стиральную машину необходимо обесточить. Распространенной причиной того, что машина резко набирает скорость, может быть неисправность тахогенератора. Эта деталь предназначена для того, чтобы регулировать характер оборотов двигателя. Для установления причины поломки необходимо отсоединить двигатель от бака (на нем и устанавливается тахогенератор) и тщательно прозвонить цепь питания, начиная от тахогенератора до разъема двигателя. Находится тахогенератор в районе задней стенки двигателя, в небольшом углублении. Также необходимо произвести визуальный осмотр детали на наличие обгоревших или оплавившихся частей.
Внезапно выходить на высокие обороты машинка может из-за повреждения магнита, являющегося одним из составляющих элементов тахогенератора. Магнит одной стороной фиксируется с валом двигателя, и если он в процессе эксплуатации вываливается со своего посадочного места, это приводит к нарушениям в работе стиральной машины. Для устранения неисправности необходимо установить его на место.
В некоторых случаях во время работы весь тахогенератор может отойти от вала двигателя, что влечет за собой потерю контакта. В таком случае для устранения неисправности достаточно будет водворить его на место.
Причиной неисправности тахогенератора может быть также обрыв одного из проводов в цепи либо слабый контакт в разъеме двигателя. Для устранения поломки следует тщательно проверить и уплотнить все возможные контакты, присутствующие на разъеме и прозвонить проводку.
Заменить вышедшую из строя деталь несложно, замену производят при извлеченном двигателе.
Проверяем качество заземления
В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.
Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:
- Отключем АКБ.
- Подсоединяем один щуп мультиметра к кузову (металлическим деталям) машины.
- Подсоединяем второй щуп к заземляющему элементу или месту соединения проводки.
Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.
Причины выхода модуля из строя
Существует множество факторов, влияющих на долговечность модуля управления стиральной машины. Некоторые из них ведут к поломкам, которые легко исправить, для устранения других не обойтись без вызова специалиста.
Заводской брак
Достаточно редкая проблема, особенно у именитых производителей. Брак может выражаться в чем угодно, в плохой пайке деталей, пробитой дорожке на плате, некачественных радиодеталях. В подавляющем большинстве случаев брак «всплывает» в самые первые недели эксплуатации. Решение проблемы – вернуть устройство по гарантии.
Несоответствие параметров питающего напряжения
Скачки напряжения в сети достаточно частое явление. Сильный всплеск может повлечь за собой выход из строя любого электронного прибора, в том числе и платы модуля управления. Чаще всего сервисные мастерские не считают данный случай гарантийным, потому проще заранее обезопасить себя от подобной неприятности, подключая машину через стабилизатор напряжения.
Отказ одного или нескольких датчиков
Собственно, эта неисправность не относится к плате управления стиральной машиной. Для исправления данной проблемы достаточно выявить сбойный датчик и заменить его.
Замыкание, вызванное попаданием воды в модуль
Работа стиральной машины невозможна без воды, а вода не лучший спутник электричества. Попадание даже небольшого количества влаги на плату может стать причиной выхода ее из строя. Большинство производителей стараются обезопасить покупателя от подобной неприятности, блоки герметично закрывают, устанавливают защиту от случайного замыкания. Но от этого никто не застрахован. Вода может попасть в модуль после ремонта или в процессе транспортировки машины.
Помимо вышеперечисленного, причиной некачественной работы модуля может стать нагар, образовавшийся на соединительных контактах или их загрязнение. Также немало неприятностей могут доставить грызуны, у которых хватило сообразительности проникнуть внутрь устройства. В любом случае начинать проверку стоит с того, что осмотреть плату модуля управления, очистить ее от грязи, промыть контакты, убедиться в сохранности проводки.
Проверка модуля управления
Даже самая дорогая и качественная стиральная машина может сломаться. Любой агрегат может выйти из строя, в том числе и блок управления. Если машина перестала нормально работать, первым делом нужно определить причину, понять, какой именно блок вышел из строя.
Выход из строя платы модуля управления может сопровождаться самыми различными симптомами.
- В процессе выполнения программы индикаторы машины зависают. Панель управления не реагирует на действия пользователя. На дисплее не отображается никаких сообщений об ошибке.
- Лампочки панели управления хаотично мигают. Не представляется возможным включить ни одну программу.
- Удается выбрать и запустить программу стирки, но устройство не набирает воду или набирает и одновременно сливает ее. При этом на действия пользователя реакции также не наблюдается, помогает только «перезагрузка».
- Запустив программу стирки, машина не переключает режимы работы и в случае отсутствия реакции пользователя может стирать часами, не пытаясь слить воду.
- Сразу после включения устройство самопроизвольно отключается.
- Индикация сообщает о нормальном процессе стирки, создается видимость переключения режимов, но ничего не происходит, машина не набирает воду, не работает двигатель.
- Самопроизвольное изменение скорости и направления вращения двигателя. Характер его работы изменяется вне зависимости от программы, частный случай – двигатель вращается без остановок и в одну сторону.
Еще одним свидетельством в пользу неисправности платы управления стиральной машины является несоответствие температуры воды параметрам выбранной программы. Тэн либо слишком перегревает ее, либо попросту не включается.
Качественный ремонт по разумной цене
Наш сервисный центр в минимальные сроки вернет командоаппарат в строй, предоставит гарантию его бесперебойной работы после завершения ремонта. Мы предлагаем:
- доступную стоимость услуг
- бесплатный выезд мастера по указанному адресу
- комплексную диагностику неисправностей стиралки
- курьерскую доставку прибора в мастерскую за счет компании
- фирменную гарантию на все работы
Кроме того, мы готовы предоставить оригинальные запасные части к вашей модели машинки. Сотрудничество только с проверенными поставщиками позволяет гарантировать высокое качество и надежность комплектующих.
Неисправности плат Индезит (Аристон)
EVO-II модели wisl 103, wisl 83, wisl 82, wisl 102:
Источник питания выдает напряжения 5 В и 12 В для питания элементов и узлов, входящих в состав контроллера. В составе ИП — конденсатор 22мкФ на 400в, оптрон типа SF46156-2, диод 1 и 2.Микросхема HD6433662С01Н с прошивкой.
Плата Arcadia — модели (WIN – WIB):
ИИП выдает 12В.В его составе: защитный диоид D1, выходной выпрямитель и фильтр D2 и C1, импульсный трансформатор, интегральный контроллер. Для питания процессора используется напряжение 3,3В.
Мигание всех индикаторов панели управления, код ошибки не отображается:
Неисправность ИП и его цепи.Проверяем наличие напряжения 5 и 12 Вольт, электролитический конденсаторы, сам микроконтроллер.
На что обратить внимание в источнике питания — на взбухшие конденсаторы С17, С16, С20. Подбираем новые конденсаторы, можно на 1000 мкФ.Берем паяльник и меняем
Подбираем новые конденсаторы, можно на 1000 мкФ.Берем паяльник и меняем.
Нарушение логики выполнения заданной программы:
Требуется перепрошивка микросхемы ЭСППЗУ или ее замена.
Код ошибки F12:
Проверяют целостность соединений между соединениями силовой платы и платой индикации.
Для убеждения берем осцилограф и смотрим сигналы на шинах между модулями там земля, +5, +12, и два сигнальных с одинаковыми пачками импульсов.
При ошибке F12- хоть прошавай плату, хоть спиртом три, хоть суши, но 99,99% процессор умер и потребуется его замена.

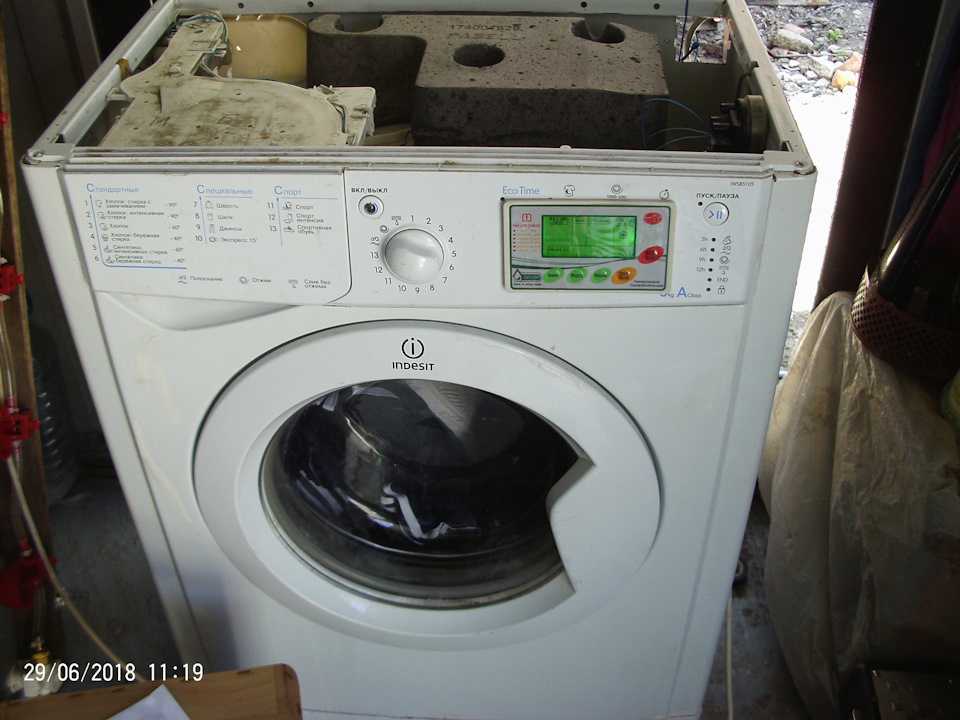

Ни в коем случае не хвалю и не ругаю INDESIT, но одноразовость и нищенские зарплаты заставляют ремонтировать то, что казалось бы должно работать долго или выбрасываться без тени сожаления !Яркий тому пример — СМА (стиральная машина автомат) Индезит, где для замены подшипника /сальника надо пилить барабан, а ЭБУ умирает непонятно от чего.После длительного поиска в сети наткнулся на идею создания, универсального блока управления стиральными машинами, а потом и её реализацию в Поднебесной.Нашими барыгами этот набор предлагается за 5 тыщ, в Франции от 73 евро, а кому не лень поискать — от 1500 руб.Не нашел в сети нормального описания установки этой платы, поэтому выкладываю свой опыт :Само устройство SXY3388 :

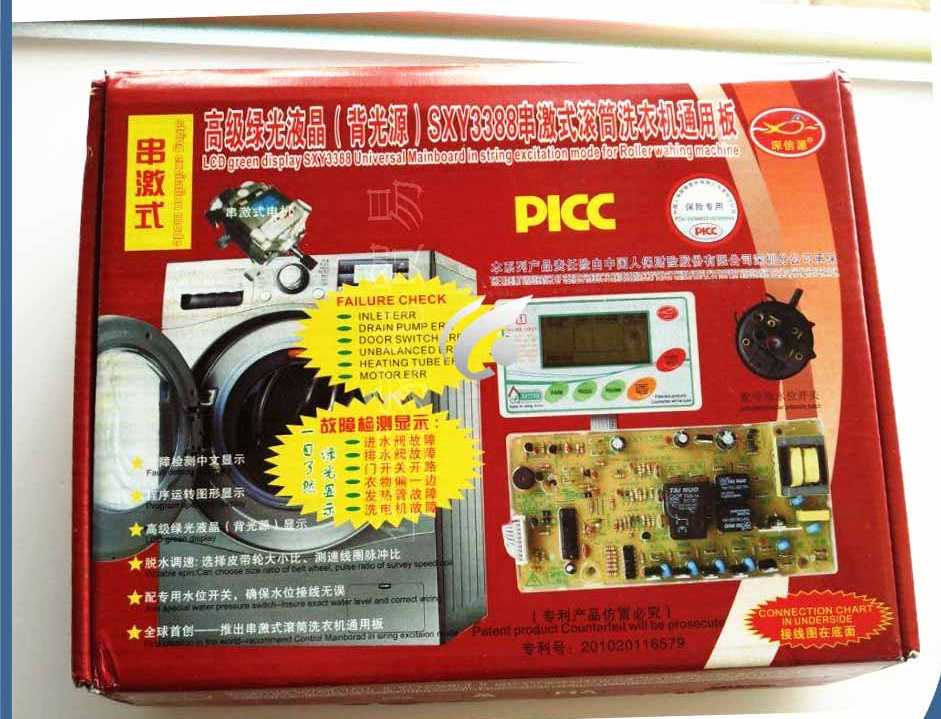

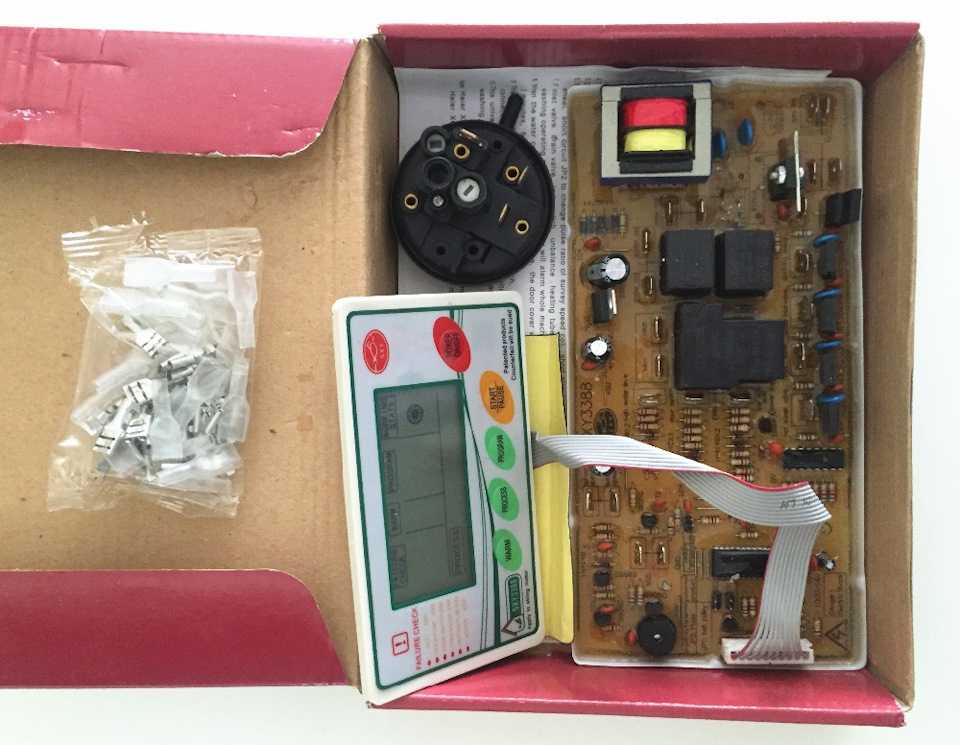

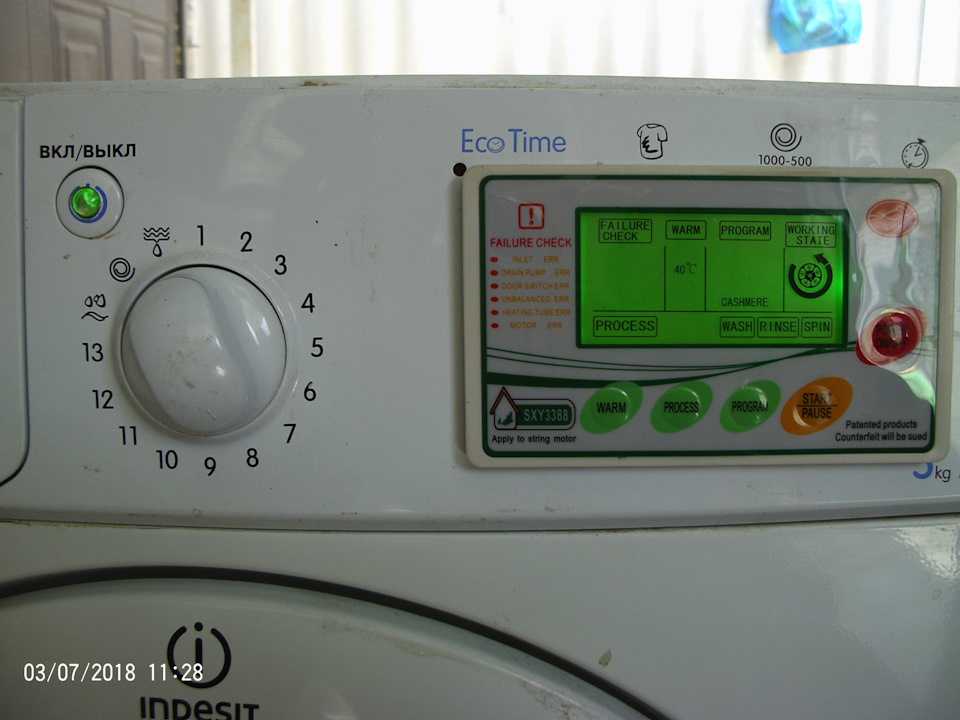

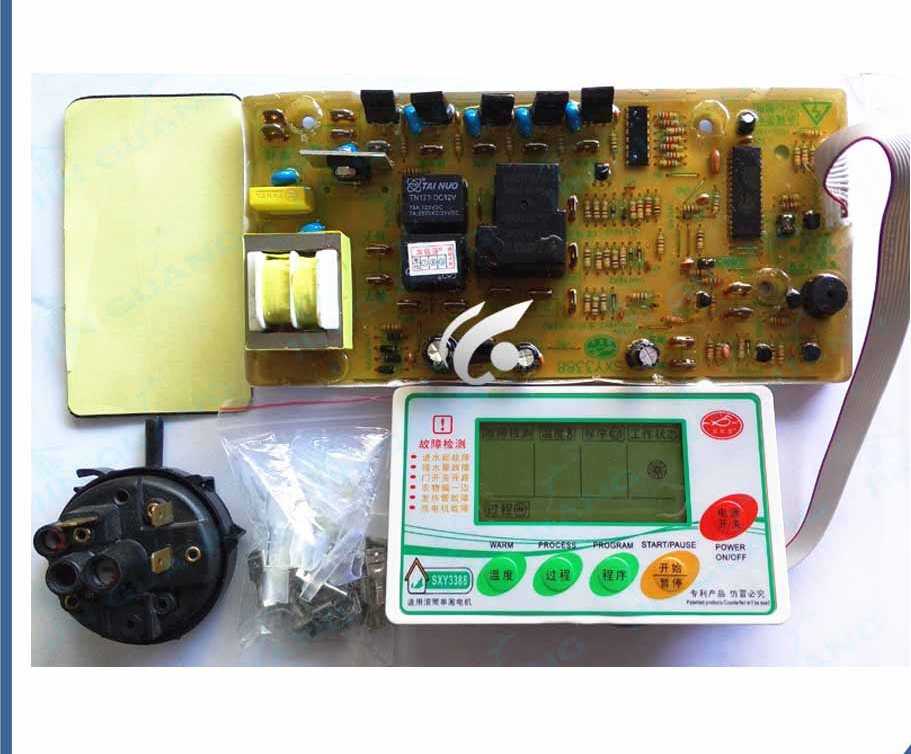

Универсальный модуль не подойдет для трехфазных и электромоторов с конденсаторным запуском.Только коллекторный двигатель и обязательно только с тахо-обмоткой.
Терморезистора (датчик температуры ) в комплекте нет, нужен на 5 кОм, поэтому надо сразу же заказывать либо отдельно, или купить от СМА ВЕКО.C штатным на 15 кОм сразу пишет ошибку но стирает не включая нагреватель.
Датчик уровня воды из комплекта (прессостат) или не отстроен (нет пломбирующей краски или заливки парафином) либо отстроен на авось : наливает почти пол бака воды в режиме стирка.Зачем столько? — вода плохо прогреется а значит плохо и отстирает, нужно большее кол-во порошка и т.д.Поэтому я оставил Индезитовский прессостат.

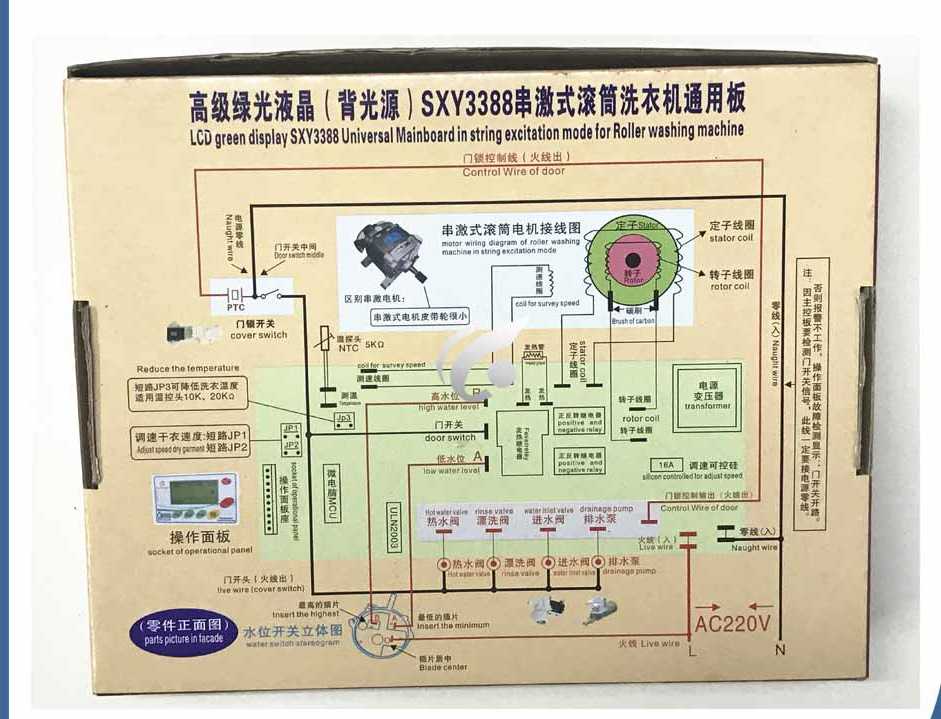

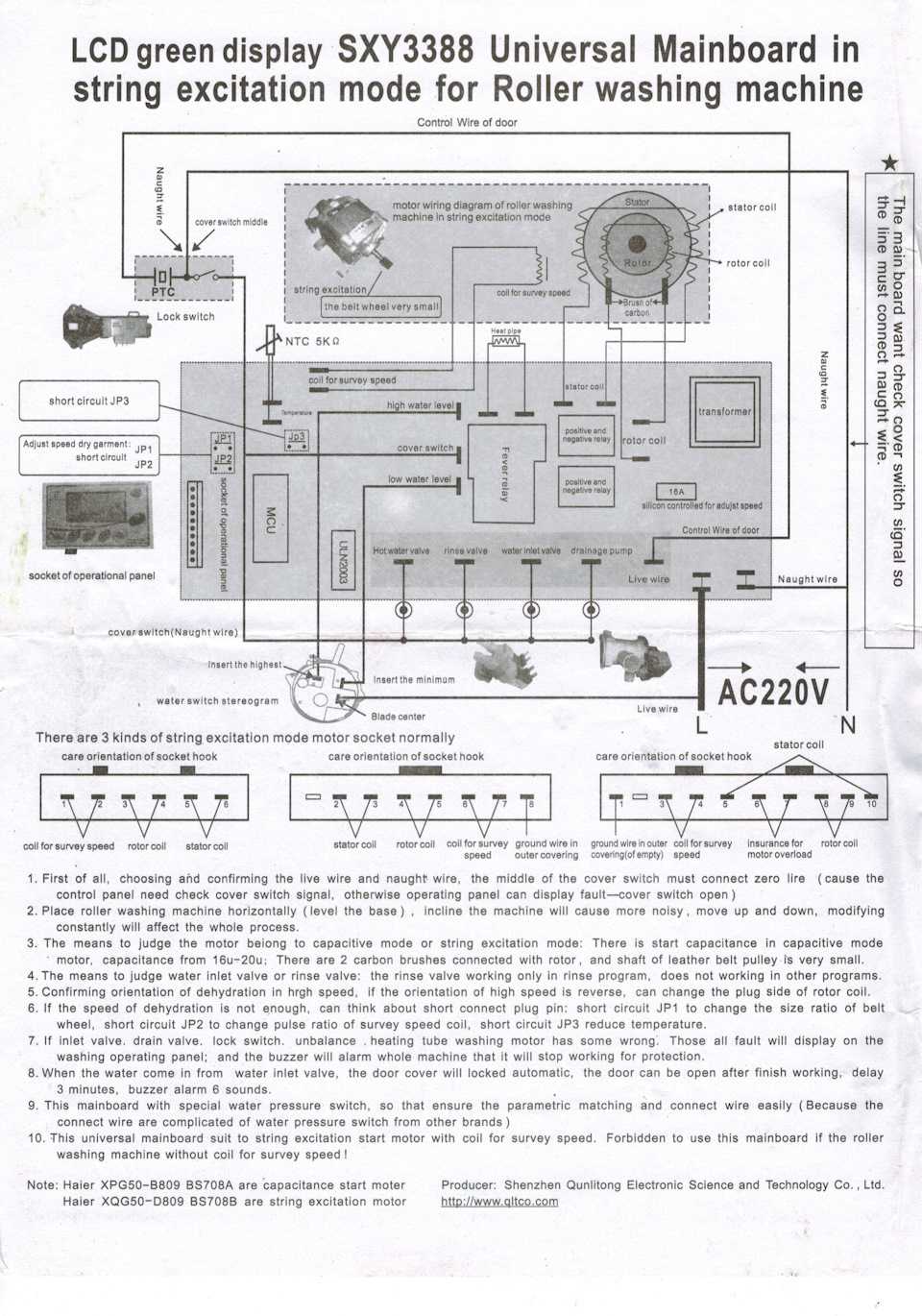

Джамперы JP1-2 ка бы по мануалу должны изменять скорости мотора помпы и отжима, но я этого не обнаружил, хотя и пытался .Джампер JP3 просто не включает ошибку терморезистора, но и не даёт включатся ТЭНу, поэтому заверения в мануале что дескать он корректирует треморезистор для 10 и 20 кОм у меня не сработало.Для контроля работы ТЭНа просверлил кнопку ПУСК и вклеил туда зеленую неонку.
Управление нагревателем при 5кОм терморезисторе работает корректно — при малом уровне воды отключается, а после долива включается .

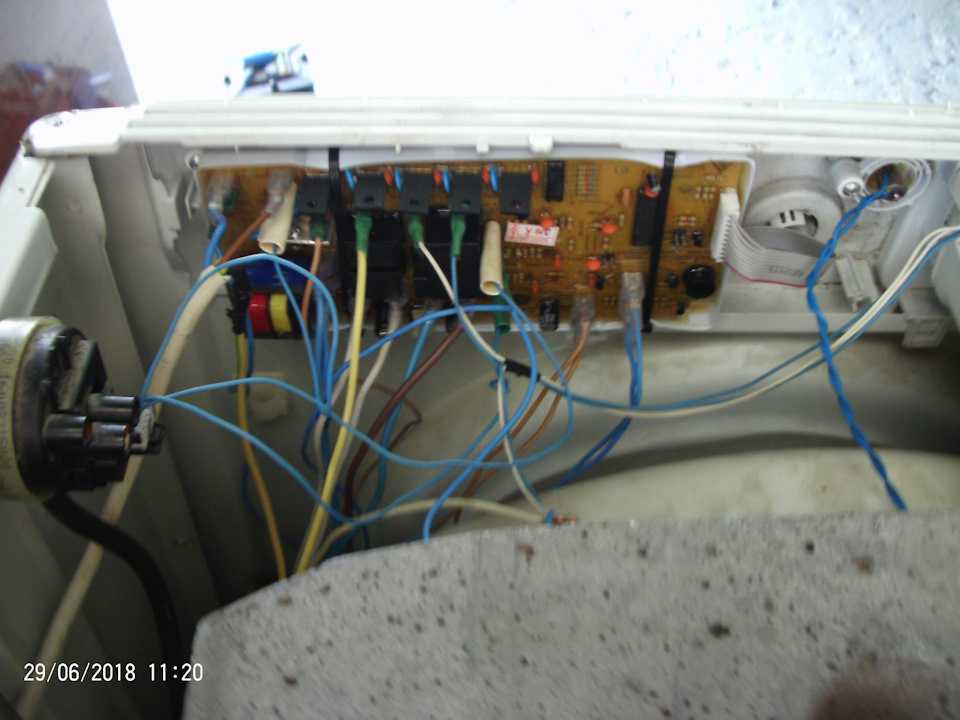

Клапана залива воды в этой СМА : ниже клапан полоскания малый отсек обозначен М, выше самый первый от входа воды клапан большого отсек ящика для порошка (Б).Соотвественно подключение малый — на блоке ЭБУ второй слева, большой — рядом с помпой.Есть еще вывод на клапан горячей воды.По видимому поэтому все режимы управления начинаются с экономичного — ХОЛОДНАЯ ВОДА.(Думаю, что можно поставить 3 клапан и если есть дома централизованное ГВС, будет стирать без расхода электроэнергии на нагрев воды.)
Теперь о режимах работы :их 4 типа — синтетика, основной, шёлк, кашемир.на 3 из них кроме шёлка можно включить предварительную стирку типа замачивания.барабан крутит медленно и редко.пока мною были испытаны 2 режима -основной и кашемир, результаты:Основной =общ время 1ч15м.стирка=30мин, полоскан1=15мин, полоскан.2=15мин, отжим.Кашемир — время 40мин, стирка=20мин, полоск1=8мин, полоск2=10мин, отжим.Все режимы можно начать с любого места — полоскать или отжимать.Регулировки скорости отжима — нет, как нет таймеров и отложенных стирок.
Советы и рекомендации специалиста
Для ремонта необходимо установить проблему и её причину. Для диагностики потребуется соблюдение таких рекомендаций:
- проверить работу программы отжима, световых индикаторов и кнопок панели управления;
- запустить все программы, определить соответствие их работы относительно нормативов по инструкции производителя;
- если жидкость не спускается, не набирается или есть любые другие сбои этой функции, перезапустить машинку, отключив его от питания;
- замерять температуру воды при разных режимах и сверять с указанными данными в настройках машинки.
Если после этих действий были обнаружены хоть какие-то несоответствия или отклонения от нормальных значений, нужно воспользоваться мультитестером и выявить дефектную деталь в модуле управления на электронной плате. Только после этого можно определить возможность самостоятельного ремонта.
Сложные бытовые приборы из категории «умной техники» оснащаются электронным управлением. С помощью модуля управления производителю удаётся создавать устройства, работающие во многих режимах, обеспечивающие максимальное качество стирки.
Поскольку «мозги» стиральных машин Аристон очень хрупкие, чувствительные к неаккуратным действиям со стороны мастера, при малейших сомнениях в своих способностях лучше попросить помощи у специалиста.
Замена элементов на плате управления
Мы подскажем, как можно заменить некоторые элементы. Для этого вам понадобится паяльник и новая деталь.
Конденсатор. На плате управления он служит своеобразным стабилизатором. Для его замены вам нужно припаять новую деталь к положительному электроду. Чтобы узнать, где какой электрод находится, применяйте тестер.
- Резистор. Чтобы проверить работу резистора, используется тестер. Резисторы 1-ого порядка должны показать результат, равный 8 Ом, и перегрузку 2А. Резисторы второго порядка показывают 3-5А, при этом показатели сопротивления зависят от частотности модуля. Если показатели не соответствуют норме, производится замена элементов – методом пайки.
- Тиристорный блок. Проверить тиристорный блок можно, измерив отрицательное сопротивление. Показатели должны быть не выше 20В. Также мог перегореть фильтр блока. Выполнить его ремонт можно, зачистив катод.
- Триггер. Проверка триггера заключается в измерении напряжения входных контактов. Их показатели не должны превышать 12 В. Сопротивление фильтра триггера должно составлять 20 Ом. Замена элемента проводится также методом пайки.
Пайка компонентов платы может нарушаться в результате сильных вибраций машины. Поэтому нужно следить за правильной и стабильной установкой стиралки.
Как правильно отремонтировать плату управления, знает мастер. Подумайте, прежде чем начинать самостоятельный ремонт, ведь электронный блок стоит довольно дорого. Если у вас нет навыков работы с паяльником, а показатели проверки не дают конкретных результатов – обращайтесь в сервисный центр.
Для тех, кто все-таки решился на самостоятельный ремонт, видео по теме:
Источник
Причины возникновения неисправностей плат
Многие задаются вопросом: «Сколько стоит ремонт плат стиральной машины?». Ремонт — процесс, который в современных условиях априори является дорогостоящим. Поэтому рассчитывать на слишком дешевый ремонт не следует, ведь качественные расходные материалы, запчасти и услуги опытных специалистов не могут быть чересчур дешевыми. Тем не менее, ремонт электрической платы стиральной машины цена может быть вполне доступной, даже при условии качественного результата.
Стоимость восстановления зависит от характера и степени повреждения. Ремонт модуля управления стиральной машины происходит по-разному, в зависимости от характера и причины повреждения. Подобных причин может быть множество:
- заводской брак (неисправность, допущенная производителем);
- попадание влаги или жидкости на плату;
- механические повреждения (полученные при транспортировке или самостоятельной попытке ремонта);
- перепады напряжения в сети;
- некачественные компоненты;
- другое.
Замена модуля управления стиральной машины — качественно и доступно!
Замена платы стиральной машины может осуществляться всего двумя способами:
- Самостоятельно.
- Опытными специалистами.
Учитывая сложность современной электроники, первый способ — нежизнеспособен, а также может привести к усугублению неисправности вплоть до абсолютной неремонтопригодности.
Второй способ самый разумный и эффективный. Особенно если в качестве мастеров выбрать первоклассных мастеров из компании «Золотые Руки». Наши работники за короткий срок произведут диагностику и ремонт, достаточно лишь сделать один телефонный звонок — и получить качественный, оперативный ремонт за доступную стоимость!
Срочный ремонт крупной бытовой техники выезд мастера в день обращения
8(495) 565-38-25 и 8 (499) 409-84-95
Сервисный центр Золотые руки — ремонт бытовой техники в Москве и Московской области, диагностика и ремонт стиральных машин, диагностика и ремонт холодильников, диагностика и ремонт электроплит, установка, диагностика и ремонт кондиционеров. Выезд мастера по ремонту на дом в Москве и МО, сертификаты, гарантия качества ремонтных работ.
Читайте в рубрике стиральные машины — поломки и ремонт
- Основные неисправности стиральных машин
- Почему не крутится барабан в стиральной машине
- Самостоятельная замена ремня на стиральной машине
- Стиральная машина не сливает воду, что делать?
- Стиральная машина не греет воду: возможные причины неисправности
- Правильная установка и подключение стиральной машины
- Почему стиральная машина выбивает автомат?
- Почему стиральная машина не запускается?
- Почему стиральная машина не работает?
- Почему стиральная машина не открывается?
- Почему стиральная машина прыгает?
- Почему стиральная машина гудит?
- Почему стиральная машина течет
- Почему стиральная машина не включается?
- Почему стиральная машина не отжимает?
- Мастер по ремонт стиральных машин
- Ремонт стиральных машин в Москве
Цены на услуги
| Услуги | Цена (от) | Заявка |
| Выезд + Диагностика проблемы (в случае ремонтных работ)* | 0 ₽* | |
| Выезд + Диагностика | 500 ₽. | |
| Замена амортизаторов | 1150 ₽. | |
| Замена барабана, бака | 2000 ₽. | |
| Замена двигателя (мотора, привода барабана, электродвигателя) | 1200 ₽. | |
| Замена жгута электропроводки | 800 ₽. | |
| Замена заливного / впускного клапана (КЭНа, клапана подачи воды) | 650 ₽. | |
| Замена кнопок, переключателей | 700 ₽. | |
| Замена крестовины (вала) | 2200 ₽. | |
| Замена люка (дверцы, крышки) | 1100 ₽. | |
| Замена манжеты люка (резинки, резинового уплотнителя) | 850 ₽. | |
| Замена опоры бака | 2500 ₽. | |
| Замена патрубка | 1200 ₽. | |
| Замена подшипника | 2500 ₽. | |
| Замена пресостата (датчика уровня воды, реле) | 1300 ₽. | |
| Замена приводного ремня | 700 ₽. | |
| Замена программатора (селектора программ, командоаппарата, таймера) | 1500 ₽. | |
| Замена противовеса | 2200 ₽. | |
| Замена пружин | 1750 ₽. | |
| Замена ручки люка | 1000 ₽. | |
| Замена сальника | 500 ₽. | |
| Замена сетевого фильтра (ФПС, пускового конденсатора) | 1150 ₽. | |
| Замена сливного / заливного шланга | 750 ₽. | |
| Замена сливного насоса (помпы) | 1200 ₽. | |
| Замена сливного фильтра | 1000 ₽. | |
| Замена стекла люка | 1000 ₽. | |
| Замена термостата (датчика температуры воды) | 1000 ₽. | |
| Замена ТЭНа (нагревательного элемента) | 1200 ₽. | |
| Замена УБЛ (блокировки люка, замка) | 1000 ₽. | |
| Замена шкива барабана | 1300 ₽. | |
| Замена шторки барабана вертикальной машины | 2200 ₽. | |
| Замена щеток двигателя | 1100 ₽. | |
| Ремонт модуля управления, платы, блока, симистора | 2000 ₽. | |
| Чистка системы залива / системы слива | 700 ₽. | |
| Устранение засора | 800 ₽. | |
| Удаление постороннего предмета | 900 ₽. | |
| Установка / Подключение машинки | 2000 ₽. | |
| Консультация по телефону | 0 ₽. | |
| Неисправности | Цена (от) | Заявка |
| Бъет током | 200 ₽. | |
| Вибрация / Сильно вибрирует / Прыгает / Трясется / Скачет | 700 ₽. | |
| Воняет / Тухлый запах | 600 ₽. | |
| Выбивает автомат (УЗО, пробки) | 600 ₽. | |
| Выдает ошубку | 500 ₽. | |
| Долго стирает | 500 ₽. | |
| Зависает / Остановилась во время стирки / Зависает на отжиме / Остановилась с водой | 500 ₽. | |
| Зависли программы | 600 ₽. | |
| Запах гари / Задымилась | 700 ₽. | |
| Мигает ключ | 400 ₽. | |
| Мигают индикаторы (кнопки, лампочки) | 400 ₽. | |
| Не включается / Не запускается / Не начинает работу / Перестала работать | 500 ₽. | |
| Не горят индикаторы | 400 ₽. | |
| Не греет воду / Не нагревает воду | 500 ₽. | |
| Не закрывается дверца / Не блокирует люк | 600 ₽. | |
| Не крутится барабан / Заклинило барабан / Не вращается барабан | 700 ₽. | |
| Не набирает воду / Не поступает вода / Не заливает воду | 500 ₽. | |
| Не набирает обороты / Плохо крутится барабан | 600 ₽. | |
| Не останавливается / Не выключается / Не заканчивает стирку | 500 ₽. | |
| Не отжимает бельё / Перестала отжимать / Не работает отжим | 600 ₽. | |
| Не открывается люк (дверца, крышка) / Заблокирована / Заклинило | 400 ₽. | |
| Не полоскает бельё | 550 ₽. | |
| Не работает таймер | 700 ₽. | |
| Не работают кнопки | 600 ₽. | |
| Не реагирует / Не переключает режимы | 400 ₽. | |
| Не сливает воду / Не работает слив / Не спускает воду / Плохо сливает | 500 ₽. | |
| Не стирает / Набирает воду, но не стирает / Не начинает стирку | 400 ₽. | |
| Остается вода в барабане | 400 ₽. | |
| Остается порошок, кондиционер | 300 ₽. | |
| Отключается во время стирки | 500 ₽. | |
| Пачкает бельё / Не отстирывает вещи | 400 ₽. | |
| Перелив воды / Набирает много воды | 600 ₽. | |
| Пищит | 400 ₽. | |
| Плохо отжимает бельё | 400 ₽. | |
| Постоянно набирает воду / Постоянно заливает воду | 300 ₽. | |
| Рвет вещи | 600 ₽. | |
| Сбой программ | 600 ₽. | |
| Сломалась ручка люка | 700 ₽. | |
| Сломался люк (дверца, крышка) | 700 ₽. | |
| Сразу сливает воду / Заливает и сливает воду / Постоянный слив | 400 ₽. | |
| Течет / Подтекает / Потекла | 700 ₽. | |
| Шумит / Гудит / Стучит / Гремит / Скрипит / Трещит / Свистит | 800 ₽. | |
| Другая неисправность | Звоните |
ПОЗВОНИТЬ С МОБИЛЬНОГО
https://youtube.com/watch?v=qV2eArRsb1o
Нарушена связь между управляющими модулями (АС6, АС или АЕ)
Отсутствие коммуникации между платами управления может вызвать появление на табло дисплея кодов ошибок АС6, АС или АЕ.
Неисправность модуля управления может быть вызвана разными причинами, в том числе сбоем в прошивке, выходом из строя симисторов, дорожек (микротрещины) или реле
Можно предположить, что причиной таких сигналов стали следующие погрешности:
- подключение модулей было произведено неправильно;
- в пайках коммуникационных соединений есть дефекты.
Возможно, что в сети произошел временный сбой. Тогда достаточно выключить прибор, а секунд через 15-20 снова его включить. Если за это время неисправность не самоустранилась, необходимо обращаться в сервисный центр, чтобы выполнить замену модуля управления.
Самопроизвольное отключение
В некоторых случаях ремонт можно провести самостоятельно, если аппарат начал самопроизвольно отключаться. Большинство моделей сварочных аппаратов оснащено защитной схемой (автоматом), срабатывающей в критической ситуации, сопровождающейся отклонением от нормальной работы. Один из вариантов такой защиты предполагает блокировку работы устройства при отключении вентиляционного модуля.
После самопроизвольного отключения сварочного аппарата, прежде всего, следует проверить состояние защиты и попытаться возвратить этот элемент в рабочее состояние.
При повторном срабатывании защитного узла необходимо перейти к поиску неисправности по одной из описанных выше методик, связанных с замыканиями или неисправностью отдельных деталей.
В этой ситуации в первую очередь следует убедиться в том, что узел охлаждения агрегата работает нормально, и что перегрев внутренних пространств исключён.
Бывает и так, что узел охлаждения не справляется со своими функциями из-за того, что сварочный аппарат в течение длительного времени находился под нагрузкой, превышающей допустимую норму. Единственно верное решение в этом случае – дать ему «отдохнуть» порядка 30-40 минут, после чего попытаться вновь включить.
При отсутствии внутренней защиты предохранительный автомат может быть установлен в электрическом щитке. Для поддержания нормального функционирования сварочного агрегата его настройки должны соответствовать выбранным режимам.
Так, некоторые модели таких аппаратов (сварочный инвертор, в частности) в соответствии с инструкцией должны работать по графику, предполагающему перерыв на 3-4 минуты после 7-8-ми минут непрерывной сварки.
Принцип работы и признаки поломки модуля управления
Чем обильнее функционал стиралки, тем сложнее устроена электронная плата. Эта деталь отвечает за работу всех узлов, расположенных в корпусе машинки. Отдельные симисторы с помощью проводки отправляют сигналы для начала работы таким узлам:
- нагревателю (ТЭНу);
- термистору;
- насосу;
- УБЛ (устройству блокировки люка);
- электромагнитному клапану;
- датчику Холла;
- электродвигателю;
- реле уровня.
Как видите, вся работа техники зависит от исправности платы. Любая поломка, которая случается в течение эксплуатации, может быть связана либо с конкретной деталью, либо с электросхемой. Точно определить, нужно ли проводить ремонт «мозгов» стиральных машин, может только диагностика. Предположить неисправность можно по косвенным признакам:
- Экран СМА выдает код ошибки либо мигают индикаторы. Расшифровка указывает на блок управления стиралки.
- В машине не активируются установленные программы.
- Техника не включается.
- Вода постоянно заливается и сливается.
- Нерегулированные обороты двигателя.
- Вода перегревается либо остается холодной.
Все эти признаки неоднозначны. Поэтому тестировать приходится как сам узел, так и электронику. Чаще всего модуль ломается по таким причинам:
- Заводской брак (редкий случай). Проявляется довольно быстро, поэтому проблема решается гарантийным ремонтом или заменой.
- Скачки напряжения в сети. Приводят к перегоранию дорожек и отдельных частей.
- Влага. Контакты с влагой заканчиваются окислением поверхности платы.
- Резкое отключение питания СМ во время работы. Также приводит к перепаду напряжения.
Как проверить и отремонтировать плату управления стиральной машины?
Самостоятельно причину неисправности определить сложно. Почему же пользователи не спешат обратиться в мастерскую? Их логика понятна. Есть несколько факторов, которые влияют на выбор самостоятельного осмотра:
- Снять и отнести блок в ремонт — еще полдела. Диагностику бесплатно никто проводить не будет. А если окажется, что с деталью все в порядке? Выходит, деньги потрачены зря.
- Боязнь попасть к непрофессионалу. Деньги за проверку он возьмет, а вот исключить вероятность его халтуры вы не сможете. В итоге поломка есть, а решения — нет.
Что же делать? Если вы хотите самостоятельно проверить «мозги» для СМА, мы подскажем как.

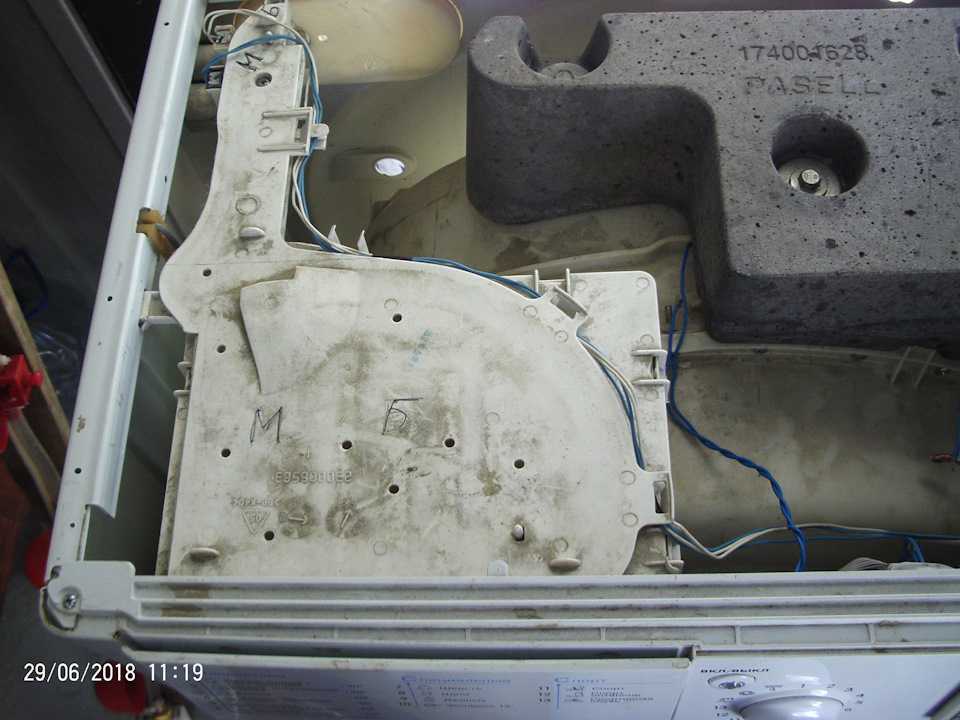

Визуальный осмотр. Для этого нужно снять деталь и осмотреть ее на момент подгаров, повреждений, окислений. Как снять плату стиральной машины:
- Отключите стиралку от сети.
- Перекройте подачу воды.
- Снимите верхнюю крышку, открутив саморезы сзади.
- Вытащите дозатор для порошка, прижав центральную защелку.
- Открутите винты по периметру панели управления. Приподнимите вверх и снимите.
- Сфотографируйте разъемы и проводку. Отключите фишки.
Отстегните защелку, уберите крышку блока.
Сгореть может что угодно: резисторы, тиристоры, резонатор, реле или процессор. Точно определить поломку поможет мультиметр. Вам пригодится схема платы управления СМА:
Конденсаторы. Они служат в качестве стабилизирующих устройств при перепаде напряжения. Внешнее вздутие элемента уже указывает на поломку. Приложите к нему щуп мультиметра.
- Тестер запищал или показывает 0 на дисплее — случилось короткое замыкание (КЗ).
- На экране показался 1 — обрыв.
При неисправности проводится замена на исправную деталь. Закрепляется она с помощью паяльника и припоя к положительному электроду.
Резистор. Элементы делятся на первый и второй порядок. Сначала тестируются резисторы первого порядка. Их сопротивление в исправном состоянии — 8 Ом. Второго порядка — 10 Ом. Сломанные изделия подлежат замене.
Варистор служит для поглощения всплесков напряжения в сети. Его подгоревшая поверхность указывает на неполадку. Деталь можно снять с платы, она будет нормально работать. Но при скачке гореть будут другие составляющие. Проверка мультиметром на максимальном сопротивлении:
- Приложите щуп к варистору.
- В этом случае значения гораздо выше, чем может показать тестер (1).
Смотрите видео по теме:
https://youtube.com/watch?v=SJmQ8-3l9PM
Далее проводится последовательная диагностика всех составляющих. Пример показан на фото:
Ремонт блока управления своими руками — задача, невыполнимая для начинающего мастера. Поэтому рекомендуем обратиться в проверенный сервисный центр, желательно специализирующийся на ремонте именно вашей марки СМА. Там вам дадут гарантию на проведенные работы. Удачи!
