Устройство стиральной машины-автомат

Причины и профилактика неполадок

К основным причинам поломки электронного модуля относятся:

1. Брак, допущенный на производстве.
2. Попадание на плату воды.
3. Перепады электричества в сети.
4. Обрыв или повреждение проводки грызунами.
5. Нарушение техники эксплуатации.

Меры профилактики, позволяющие не допустить поломки платы:

1. Поддержание оптимального уровня влажности в помещении, где находится стиральная машина.
2. Проветривание прибора после каждого цикла стирки. Для этого люк нужно оставлять открытым на несколько часов.
3. Удаление остатков воды из манжеты.
4. Аккуратное перемещение и транспортировка техники.
5. Следование правилам эксплуатации, прописанным в Руководстве пользователя.

Правила ухода за стиральной машиной

Чтобы продлить срок службы стиральной машинки, за ней нужно ухаживать, поскольку техника используется практически ежедневно для удаления пятен с ваших вещей. Несколько простых советов обеспечат исправность агрегата:

Очистка. Если вам кажется, что одежда могла бы выглядеть гораздо чище или внутри барабана неприятно пахнет, то рекомендовано раз в месяц использовать специальные порошки для очистки устройства. Просто запустите пустую машинку, предварительно добавив порошок.
Открывайте дверцу. Вот еще один лайфхак, который вы, возможно, никогда не слышали. Оставляйте дверцу или крышку устройства открытыми после каждой стирки. Почему? Так влага, скопившаяся внутри барабана, будет испаряться.
Держите любые жидкости подальше от панели управления

Кондиционеры, моющие средства и пятновыводители могут повредить ее при неосторожном обращении.
Протирайте машинку внутри и снаружи
Важно протирать внешнюю поверхность агрегата примерно раз в неделю. Для этого предпочтительнее всего использовать жидкость для мытья посуды с мягким действием
Не забудьте о внутренней части вашего устройства

Протирайте периодически барабан влажной тряпкой.
Очищайте дозатор. Следуйте инструкциям по очистке дозатора, они приведены в руководстве по эксплуатации изделия. Избегайте использования моющего средства.
Следите за шлангами, подсоединенными к стиральной машине. Они не должны иметь перегибов. Если срок эксплуатации стиралки довольно большой, возможно, пришло время заменить их. Кстати, делать это нужно каждые пять лет. Утечка в одном из шлангов может привести к потопу.
Позаботьтесь, чтобы в машинку попадала только чистая вода для стирки. В жидкость, которая поступает из водопроводных труб, входит множество химических примесей, небезопасных для здоровья человека. Большая часть людей уже давно старается не использовать в пищу такую воду, но не считает нужным менять ее и в стиральной машине. А ведь она является основной причиной появления накипи. Чтобы этого избежать, рекомендовано использовать специальные фильтры, которые очищают воду для проведения стирки.
Перегрузки. Слишком много одежды за один раз — это не очень хорошая идея. Перегрузка двигателя приводит к его перегреву. Кроме того, такая ситуация может стать причиной плохой стирки, или агрегат вообще перестанет работать.
Ржавчина. Иногда многие замечают, что одежда после стирки имеет красновато-оранжевые пятна. Это может быть связано с ржавчиной. Ищите ржавые пятна в устройстве или дозаторе. Их можно легко удалить, добавив два стакана лимонного сока и запустив машину на один цикл стирки в горячей воде. Также может быть, что ржавчина находится в водопроводных трубах. Таким образом, в воду, которую вы используете, попадают частицы ржавчины из труб. В таком случае следует проверить их.
Позаботьтесь о сушилке. Если вы купили полностью автоматическую машинку, то будет и встроенная сушилка. Чистите ее после каждой стирки. Мелкие частицы, попавшие на одежду, могут засорить фильтр и ограничить поток воздуха, что может привести к перегреву сушилки.

Система слива воды

Имеется две возможности слива воды. Аварийная и программная.

Аварийный слив, ручной, применяется в случае какой-либо неисправности или форс-мажорного отключения электричества, воду можно слить, не открывая блокированный люк барабана.

Необходимо снять сливной шланг с крепления на середине задней стенки стиральной автоматической машины, поместить выливной конец в емкости, например, в тазик, а шланг на всю длину вытянуть горизонтально на уровне пола. Тогда вода из стиральной машины, по принципу сообщающихся сосудов, перетечет в емкость на полу.

Программный слив выполняется по заданной пользователем программе.

Для слива применяется сливной шланг и насос слива (помпа), который откачивает воду из бака стиральной машины. В систему слива попадают различные предметы, будь то монеты, пуговицы или камешки. Для их удаления и защиты деталей насоса перед насосом установлен очищаемый фильтр. Доступ к нему осуществляется с передней стенки стиральной машинки: фальшь-панель снизу.

Шланг крепится к насосу при помощи хомута и выводится в канализационную систему. Необязательно устанавливать его непосредственно в трубы канализации. В комплекте стиральной машины поставляется крепление сливного шланга на край ванны.

Блок управления

Блок управления, программатор, модуль управления, компьютер. Все это разные названия одного и того же элемента. Как видно из названия, это электронная начинка бытового прибора, его мозг. В нем вложены все программы стирки, описаны действия и реакции на возникающие ситуации. Сюда приходят сигналы от датчиков и отсюда раздаются прямые команды на исполняющие модули.

Датчики

Во всех автоматических стиральных машинах применяются датчики для контроля протекающих процессов. Необходимый набор такой:

• Датчик уровня воды, реле уровня – прессостат. Выполняется в электронном или механическом варианте. Вода, набираемая в бак, повышает давления воздуха в системе (вода заполняет объем бака, воздух уплотняется – повышается давление). Датчик фиксирует повышение давления и отправляет сигнал на блок управления о достижении необходимого уровня налива воды. Схема действия – пневматическая.
• Градусник – термостат. Служит для определения температуры воды, которая необходима для выбранного режима стирки.

Нагреватель

Нагреватель или тен служит для нагрева воды до заданной программой температуры. Тэны отличаются по мощности, в среднем 2 КВт, могут быть выполнены со встроенным датчиком температуры – термостатом. Внешний вид различных тенов почти не меняется, деталь легко узнаваема.

Двигатель

Двигатель приводит в движение барабан. Его скорость регулируется с модуля управления, оттуда же отдаются команды на вращение в ту или иную сторону. Он может быть установлен с таходатчиком — датчиком скорости вращения двигателя.

Привод двигателя выполнен в виде ременной передачи. Также производитель Самсунг реализовал прямой привод.

Программы для особо грязного белья

Современная стиральная машинка без труда справляется даже с самыми глубокими загрязнениями. Для этих целей в интеллекте предусмотрены опции предварительной стирки, замачивания, удаления пятен. Особенности интенсивных режимов:

• легко удаляются даже самые трудновыводимые пятна;
• время стирки в большинстве случаев превышает 2,5 часа, так как вещи, находящиеся в барабане, предварительно замачиваются системой;
• после замачивания вода полностью сливается из бака, вместо неё набирается чистая жидкость, в которой и происходит основная стирка.

Программа удаления пятен и интенсивной стирки применяется с соблюдением определенных рекомендаций:

• перед запуском дополнений следует нанести на область загрязнения специальное средство (отбеливатель, пятновыводитель) и лишь после загружать вещь в барабан;
• первый шаг в выведении пятен должен происходить в сорокоградусной воде;
• интенсивная борьба с загрязнениями происходит на втором этапе, который отличается повышенным температурным режимом и увеличенной продолжительностью цикла.

Соблюдая данные рекомендации, можно устранить с белья практически любое пятно. Современные стиралки оснащены огромным набором программ и дополнений, и если разобраться с ними, можно обеспечить наивысшее качество ухода за предметами гардероба.

Как можно оценить эффективность стирки стиральной машины без ее запуска?

С начала 1995 года эффективность работы стиральных машин автомат оценивается согласно международной шкале, в которой эффективность того или иного действия стиральной машины выражается в буквенном эквиваленте «А» – очень хорошо, а «G» – очень плохо. Ну и промежуточные варианты английского алфавита говорят о том, насколько хорошо и насколько плохо та или иная стиральная машина выполняет определенное действие.

Оценивается эффективность работы стиральной машины по 6 пунктам.

1. Уровень потребляемой мощности (экономичность потребления электроэнергии).
2. Эффективность стирки.
3. Эффективность отжима.
4. Максимальная загрузка белья.
5. Расход воды на одну стирку.
6. Уровень шума в дБ, издаваемый машиной во время стирки.

Всю эту информацию можно прочесть на отдельном вкладыше, которые прилагают к остальной документации все без исключения производители стиральных машин.

Какая самая надежная стиральная машина

Основные элементы СМА

В результате получения всей информации от датчиков, электронный модуль начинает обрабатывать ее и отдает команду управляющим элементам машинки, после чего весь механизм включается в работу. К ним относятся:

• замок, закрывающий дверцу люка;
• система подачи и слива воды;
• электродвигатель;
• бак и барабан;
• ТЭН – трубчатый электронагреватель;

Замок дверцы люка

Перед запуском стирки управляющий модуль блокирует люк посредством систем магнитов или металлических пластин. Первые удерживают дверцу за счёт магнитного поля, тогда как вторые закрывают отсек для стирки с помощью термоэлемента. Он нагревает пластину вследствие чего она расширяется, фиксируя люк.

Подача и слив воды

Патрубки идут от отсека для моющих средств и барабана до впускного клапана, на выходе которого крепится заливной шланг. Система статично закрепляется внутри корпуса хомутами из мягкого пластика. Впускной клапан – это своего рода кран, открывающийся согласно выбранному режиму стирки.

Наполнение воды в баке контролируется дифференциальным манометром – устройством для измерения перепада давлений. Сливается вода с помощью помпы и выходного шланга. Чаще всего система включает в себя фильтр. За активацию слива отвечает управляющий модуль.

Система слива СМА

Электродвигатель

Центрифуга стиральной машины вращается за счёт электрического двигателя. В продаже можно встретить немало разновидностей последних, но чаще всего устройства идут с прямым приводом (инверторные) либо коллекторные, реже асинхронные агрегаты.

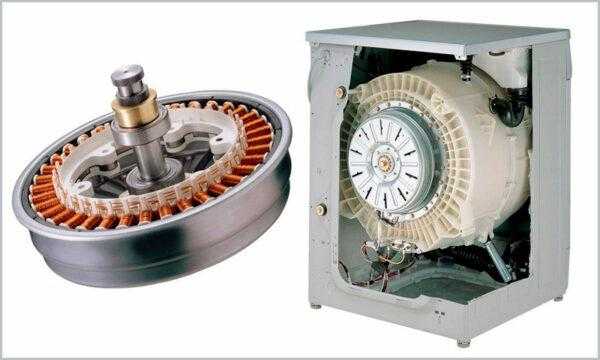

Инверторный мотор

Скорость вращения барабана, количество циклов и прочие функциональные возможности настраиваются посредством модуля управления.

Бак и барабан СМА

Здесь мы имеем барабан (центрифугу) с перфорацией, где по периметру проходят рельефные рёбра. Они могут быть разной длины и высоты. Рёбра при вращении барабана позволяют равномерно распределить бельё по имеющейся площади, что заметно облегчает последующий отжим.

Центрифуга может быть из пластика или нержавейки. Последняя исключает проблемы с коррозией, но стоимость стиральной машины при этом заметно увеличивается.

Сама центрифуга вращается на подшипнике, который расположен на валу. Здесь же находится шкив передачи. Судя по обзорам техники и отзывам потребителей лидерство по качеству подшипников удерживают бренды Zanussi и Gorenje.

Трубчатый электронагреватель

Чтобы нагреть воду в баке, используется ТЭН. Напряжение на него подается после команды с системы управления, после чего начинается подогрев воды до необходимых показателей. При достижении запрограммированной температуры, термостат отправляет сигнал в модуль на отключение нагрева.

Следует обратить внимание, что ТЭН со временем покрывается толстым слоем накипи, которая ухудшает отдачу тепла, из чего следует перегрев и перегорание спирали нагревателя. Поэтому рекомендуется периодически проводить очистку ТЭНа

Но, например, в новых стиральных машинках Samsung (Самсунг) используется нагреватель, имеющий двойное керамическое покрытие.

Почему стиральная машина не работает?

Эта неприятность связана с поломкой подшипников. Есть два метода устранения негативного фактора:

• Сделать ремонт самому, что займет время, и придется объездить кучу магазинов, а вдруг, вы не найдете того, что точно подойдет.
• Вызвать мастера, который точно на этом специализируется

Вообще, чтобы не возникало проблем, стоит просто ухаживать за вашей «помощницей».

Вышел из строя нагревательный элемент.

Есть проблемы в работе стиральной машины ATLANT, которые на первый взгляд незаметны, но их можно почувствовать, когда пройдет стирка. К таким проблемам относятся следующие факторы:

• Качество стирки стало заметно хуже
• Стиральная машина не нагревает воду
• Белье неприятно пахнет
• Стиральная машина ATLANT «зависает»

Транспортировка стиральной машины

Как же перевезти стиральную машину, чтобы она не повредилась в транспорте? Правильно упакованный агрегат полностью готов к ручной переноске и погрузке в автомобиль. Лучший вариант транспортного средства – грузовик с просторным кузовом, но можно перевезти изделие и в легковом автомобиле. При переноске старайтесь удерживать бытовой прибор в вертикальном положении, даже если вы спускаете его с верхних этажей. Одному справиться с такой задачей невозможно, переносить стиральную машину должны как минимум два человека. Профессиональные грузчики используют для переноски специальные подъемные ремни, с которыми вес машинки практически не ощущается, а риск повредить или уронить предмет сводится к минимуму.

Переносить бытовой прибор нужно, держа его в вертикальном положении

Далее необходимо решить, как именно будет установлена техника в автомобиле. Если переносить машинку горизонтально нельзя, то можно ли перевозить стиральную машину лежа? При соблюдении некоторых правил – да. Для транспортировки рекомендуется выбирать одно из трех положений: лежа на боковой или задней стенке или в обычном для агрегата положении стоя. Рассмотрим предложенные варианты более детально:

положение стоя считается самым удачным для машинки, но применяется только при надежной фиксации бака. Техника должна быть установлена боковой частью по ходу движения. Желательно зафиксировать машинку между двумя массивными предметами, например предметами мебели. Если такой возможности нет, рекомендуется закрепить агрегат в кузове при помощи специальных ремней

В названном положении достигается идеальная сохранность деталей;

положение на боку, по мнению специалистов, не требует обязательного закрепления барабана в одной позиции, но все же лучше перестраховаться и провести фиксацию
Уделите внимание отсеку для порошка – важно, чтобы в нем не было воды, которая может залить электронную плату и испортить ее;

положение на задней стенке приемлемо для всех марок агрегатов, кроме моделей Zanussi. Если перевозить машинку этого бренда, положив на заднюю панель, можно повредить заливной клапан.

Не рекомендуется перевозить стиральную машину-автомат в положении лежа на передней стенке или вверх дном. В первом случае могут не выдержать нагрузку крышка люка и манжета барабана. Устанавливать машинку в кузов верхней панелью вниз разрешается в ситуации, когда из конструкции изъят двигатель.

Неподвижно зафиксировать машинку в автомобиле можно при помощи ремней

Чтобы после поездки прибор гарантированно остался целым, стоит аккуратно вести автомобиль

Важно перемещаться по ровным дорогам на умеренной скорости, избегая резких поворотов и торможения. Если соблюдать все приведенные рекомендации, перевозка стиральной машины пройдет успешно

Водоснабжение

Вода в стиралку подается через специальные шланги, подключенные к водоснабжению в квартире. То, как долго наполняется бак, зависит от параметров оборудования. В системе может быть установлен определенный уровень для стирки.

Также в конструкции предусматриваются мониторы давления, представляющие собой небольшие герметичные емкости с мембранами на входе. Как только достигается нужный уровень воды, внутри емкости повышается давление. Контактная система позволяет закрыть клапан, тем самым прекратив подачу.

В некоторых машинках используются датчики давления в виде специальных электронных контролеров, созданных с использованием полупроводниковых технологий. В данном случае повышение уровня воды с увеличивающимся давлением меняет электропроводящие характеристики устройства. Полученный сигнал направляется на управляющую плату.

Регуляторы защищают систему от затопления, предотвращают работу нагревательного элемента вхолостую, а также выступают в качестве пенных детекторов.

Виды стиральных машин и их отличия

Сегодня на рынке можно встретить две основные разновидности стиральных машинок: автоматические и полуавтоматические. Первый вариант отличается современным дизайном, многофункциональностью и наличием программного управления. Простенькие модели предназначены только для стирки в определенных режимах, а более сложные способны самостоятельно выставить температуру воды, выбрать необходимый объем ее, порцию порошка и скорость отжима. У машин-автомат главным рабочим элементом выступает барабан, он характеризуется повышенной чувствительностью к повреждениям. К плюсам автоматов относят значительную экономию порошка, воды и электроэнергии, они отличаются между собой объемом (от 3,5 до 7 кг) и по способу загрузки подразделяются на вертикальные и фронтальные.

Стиральные машинки с вертикальной загрузкой имеют сложную конструкцию, поэтому и стоят намного дороже, чем фронтальные. В процессе их эксплуатации створки барабана часто раскрываются, что, в свою очередь, может приводить к неисправностям и последующему ремонту. Подобная проблема чаще всего случается с бюджетными моделями китайского производства.

Что же касается агрегатов с фронтальным типом загрузки, то их приобретение обходится дешевле, чем моделей с вертикальной загрузкой. Данная техника характеризуется неприхотливостью в эксплуатации и редко требует ремонта. Прозрачный люк, размещенный в конструкции фронтально, позволяет удобно наблюдать за процессом стирки. Он выпускается с уплотнительным манжетом, что обеспечивает конструкции хорошую герметичность. Барабан в таких стиралках фиксируется на одной оси (у вертикальных моделей – на двух), они идеально подходят для малогабаритных квартир, поскольку верхний корпус конструкции при желании можно применять в качестве тумбочки.

Полуавтоматические стиральные машинки не имеют модулей управления, их обычно оснащают только таймером. По сравнению с автоматами, у подобных моделей рабочим элементом выступает активатор, представляющий собой специальную вертикальную емкость с электрическим приводом. Кроме этого, в конструкцию таких моделей входить диск, который и отвечает за перемешивания белья в емкости. Главный плюс полуавтоматов – небольшой вес, что позволяет переносить технику в любое место, отсутствие необходимости подключения к водопроводу и доступная цена.

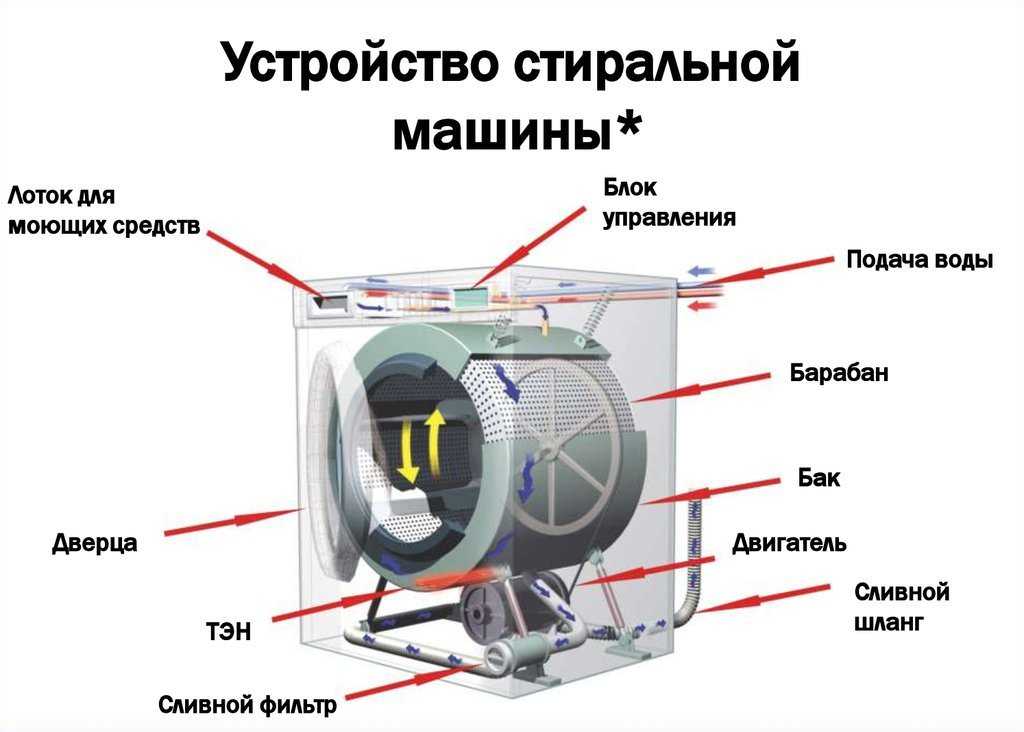

Основные составляющие стиральной машины

Схематично устройство стиральной машины Самсунг можно представить так:

1. С лицевой стороны: панель управления, порошкоприёмник, сливной насос со шлангом, фильтр.
2. Со стороны крышки: впускной клапан, реле уровня, пружины подвески бака, противовес.
3. С боковой стороны: бак, амортизатор
4. С задней части: приводной ремень, электродвигатель, шкив, шнур питания, сливной шланг.

Расположение основных составляющих необходимо знать, чтобы максимально быстро добраться до нужного узла в случае поломки. Чтобы ликвидировать неисправность также может потребоваться электрическая схема стиральной машины.
