Как сделать точило из двигателя стиральной машины автомат

Подключение и проверка

Необходимо убедиться в том, что выбранный мотор работает. Для этого следует определить выводы обмоток с помощью тестера или мультиметра. Чтобы проверить работоспособность коллекторного мотора, надо подключить один провод кабеля с вилкой к одной щётке, а другой — к выводу обмотки. Свободные проводники соединяются между собой. Если двигатель исправен, то ротор начнёт вращаться.

Асинхронный мотор подключается по-другому. Вначале нужно определить рабочую и возбуждающую обмотки. Первая будет иметь большее сопротивление. К ней питание подаётся напрямую, а к возбуждающей — через фазосдвигающий конденсатор.

Всё когда-нибудь ломается. Стиральные машины и холодильники не исключение. Если ваша техника уже точно пришла в полную негодность и ремонту не подлежит, не спешите выбрасывать её на свалку. Есть множество вариантов использования старых стиральных машин и холодильников, причём как вполне практичных, так и декоративных.

Цветочный горшок из барабана старой стиральной машины. Вполне симпатичный и вместительный, влаги не боится, прослужит долго, ведь металл — материал очень надёжный. Покрасить такой вазон для растений можно в любой цвет.

Целая стиральная машина стала клумбой, задействовали даже контейнер для порошка и ополаскивателя. Конечно, смотрится такой предмет бытовой техники в окружении зелени странновато, но в целом очень интересный вариант, оригинальный элемент ландшафтного дизайна.

Самый популярный способ применения старого барабана от стиральной машины — мангал. Готовить на дровах и углях можно не только шашлыки, сверху удобно встанет и кастрюля, и сковорода. При этом сделать такой мангал очень просто.

Это уже усовершенствованный вариант мангала из стирального барабана, на треноге. Кстати, конструкция получается достаточно лёгкой, переносить по участку несложно. Как вариант можно было оборудовать стационарное место для уличного очага, обустроив вокруг барабана удобную площадку.

И кто скажет, что это некрасиво — отблески пламени в отверстиях блестящего металла. Выглядит такой мангал вовсе не как старая и никому не нужная вещь, а актуальный и практичный элемент приусадебного участка.

Из совсем уж старой стиральной машины, вернее, её округлого металлического корпуса, можно сделать коптильню для рыбы и мясных продуктов.

Вот так нарядно может выглядеть барабан стиральной машины, над которым поработал дизайнер или хозяин дома с богатой фантазией. Кстати, в пустом корпусе такой тумбы-сиденья с мягкой подушкой вполне можно хранить всевозможные мелочи.

И вновь клумба в целой стиральной машине. Красивые яркие петуньи сгладили брутальность неказистого металлического корпуса техники, которая явно прослужила много лет, пока не превратилась в клумбу.

Шкаф в старом холодильнике. Корпус выкрасили, полок немного, но они достаточно вместительные, а в бывшей морозилке поместились различные мелочи.

Даже если холодильник сам морозить отказался, это не может помешать использовать его для охлаждения напитков во время вечеринки на свежем воздухе. Простая отделка деревянными досками выглядит вполне привлекательно, а лёд под ставшей откидной крышкой сохранится достаточно долго.

Инкубатор в старом корпусе холодильника. Тепло сохранит, особенно, если дополнительно утеплить, потребуются лишь лампы для обогрева яиц и термометр для контроля за температурой. Хороший вариант для желающих заняться разведением кур.

Домик для щенков. Получилось отдельное спальное место и столовая. Для более крупной собаки в качестве спального места корпус холодильника тоже подошёл бы, требуется лишь убрать полки.

Ларь для картошки и других овощей. Если нет погреба — хорошее место для хранения. Вкопанный в землю холодильник будет слабо нагреваться и охлаждаться, меньше вероятности того, что картофель прорастёт или, наоборот, промёрзнет.

Приходит время, когда «домашняя помощница» верно служившая вам много лет ломается, а чинить ее уже нецелесообразно. Возникает необходимость купить новую стиральную машину, ну а что делать со старой? Можно унести ее на помойку, но это будет поступок нехозяйственного, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу. Давайте поговорим о применении двигателя и других деталей стиральной машины в хозяйстве. Надеемся, вы передумаете выкидывать свою старую машинку.

Мангал

Корпус стирального барабана, изготовленный из прочной и качественной «нержавейки» выдерживает очень высокие температуры. Поэтому его можно использовать в качестве мангала.

Несколько труб, полчаса работы сваркой и на вашей усадьбе появится удобный мангал для шашлыков. Сделав опорную часть конструкции разборной, вы сможете брать его с собой на загородные пикники.

Для изготовления мангала подходят барабаны от фронтальных машин, а также от стиралок с вертикальной загрузкой. В этом случае вам придется обрезать болгаркой одну из боковых сторон корпуса, а снизу снабдить его устойчивой опорой.

Бетономешалка

Самая большая сложность при сборке самодельной бетономешалки – обеспечить ее устойчивость. Особенно остро встает вопрос заклинивания машины после загрузки цементной массы.

Рассмотрим один из необычных способов создания бетономешалки с цепной передачей:

Иллюстрация	Описание действия
	Для изготовления основания нам потребуются металлические швеллеры или уголки.
	Подвижные элементы крепим по системе шип-паз, ограничивая боковой ход болтами.
	Основание крепим на ступицу.
	Для рычага поворотного механизма используем обычный руль от автомобиля.
	Настоящей «изюминкой» всей конструкции стал специально разработанный механизм, вращающий бочку. В его основу положен принцип велосипедной цепи. Правда, в этом случае звёздочку пришлось брать с заведомо более глубокими пазами, чтобы зацепить цепь даже при возможных покачиваниях.
	Сама цепи приварена точечной сваркой по всей окружности барабана.
	Пусковой механизм самый простой.
	Вот, собственно, первый запуск. Идёт ровно. Даже на смотря на солидный вес.

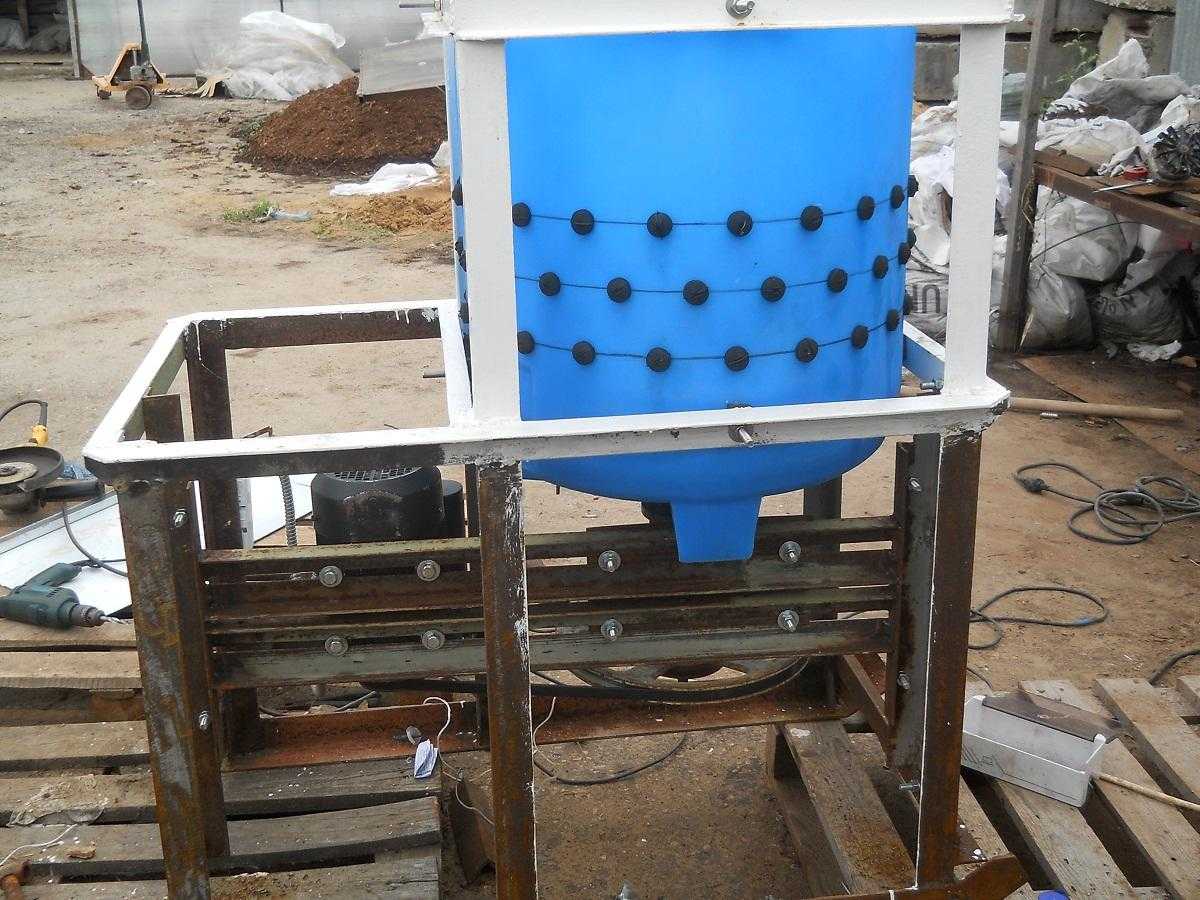

Изготовление перосъемной машины своими руками из стиральной машины

Для людей, которые держат много домашней птицы, может понадобиться машина, которая легко и быстро удаляет перо. Перосъемная машина также изготавливается из машинки.

Для изготовления:

На дно бака устанавливается стальной диск меньшим диаметром, чем бак и толщиной 3 мм.
В нем сверлят отверстия, в которые ставят резиновые пальцы. В среднем необходимо установить 13-140 штук.
Все остальные технические узлы можно не менять.
В боковых стенках вверх на 15 см от низа бака таким же способом устанавливаются бильные пальцы.
Нижний диск необходимо установить на вал привода.

Отверстие глушить нет необходимости, так как оно пригодиться для отведения воды. Перед пользованием этого устройства, домашнюю птицу необходимо хорошо ошпарить кипятком и поместить в бак.

Процесс происходит довольно эффективно, тушки после обработки получаются чистыми. Самой дорогой деталью этой конструкции являются резиновые пальцы, которые необходимо подбирать по типу пера.

Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Иллюстрация	Описание действия
	Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу.
	Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки.
	Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами.
	Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок.
	Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов.
	Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения.
	Как подключить мотор к блоку питания в анимации.
	Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт.
	Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков.
	Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия.
	Для работы потребуются заточенные инструменты – резаки.
	Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

В простой конструкции.
Легкости в обслуживании.
В низком уровне шума.
В невысокой стоимости.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

Небольшие размеры.
Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
Способность работать с разными видами напряжения.
Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

Компактность.
Низкий уровень вибрации машинки.
Высокий КПД
Отсутствие контактных щеток и ременной передачи.
Практически бесшумную работу.

Какие самоделки из стиральной машины можно сделать?

Стиральная машинка состоит из различных узлов и механизмов. Самыми ценными для изготовления самоделок и поделок, являются:

Корпус;
Барабан;
Электрический двигатель.

Из двигателя стиральной машины можно сделать точильный станок, а также станок для полировки дисков, небольшую циркулярку, газонокосилку, и, множество других самоделок.

Барабан стиральной машинки можно приспособить под устройство небольшой печки, мини коптильни или уличной дровницы. В общем, идей на эту тему хватает с лихвой. О том, что можно сделать из стиральной машины и будет рассказано в этой статье строительного журнала samastroyka.ru.

Коптильня из стиральной машины Рига

Используя старую стиральную машину Рига для изготовления коптильни не придется что-либо много переделывать. Здесь можно пойти двумя путями: использовать целиком стиральную машинку предварительно сняв с неё все части, которые могут расплавиться, либо же приспособить под коптильню один лишь барабан.

Чтобы сделать коптильню из стиральной машины Рига, сначала понадобится:

Снять электродвигатель, конденсатор и элементы управления;
Убрать внутри все резиновые и пластиковые элементы, которые могут расплавиться под воздействием высоких температур;
После этого потребуется заварить днище стиральной машины куском металла, а сбоку корпуса, внизу, прорезать отверстие под топку;
В барабане стиральной машины, также потребуется вырезать отверстие, для того, чтобы дым смог беспрепятственно подниматься вверх;
Учитывая то, что к стиральной машинке «Рига» уже идет заводская крышка из металла, то эту часть самодельной коптильни, можно оставить без изменений.

Теперь остается чуть ниже верха стиральной машинки прикрутить несколько креплений под сетку, и, вуаля, мини коптильня готова!

Траворезка своими руками из стиральной машины

Кстати, из той же стиральной машинки Рига советского образца, можно сделать эффективную траворезку. Для этих целей придется немного переделать верх стиральной машины, закрепив металлические уголки и двигатель на них, с ножами из тонкой стали.

Нижний двигатель, тот что стоял в стиральной машинке, можно так и оставить без изменений. Единственное что потребуется сделать, так это переходник для установки на вал ножей, которые могли бы тщательно измельчать траву. Кстати, ножи верхнего и нижнего двигателя самодельной траворезки из стиральной машины, обязательно должны вращаться в разные стороны.

Как сделать дровницу из барабана стиральной машинки

Если в гараже пылится без дела нерабочая стиральная машинка автомат, то из её барабана можно сделать оригинальную и достаточно вместительную дровницу. Чтобы сделать дровницу своими руками, сначала потребуется разобрать стиральную машинку, после чего демонтировать с неё барабан.

Теперь остается прикрутить снизу барабана ножки или смастерить металлическую подставку для этих целей. Если излишне напрягаться нет желания, то можно легко установить самодельную дровницу и на поддоны, или что-то вроде них. На этом, оригинальная дровница из барабана от стиральной машинки готова.

Для чего пригодится самодельный наждак?

Рынок предлагает пользователю огромный выбор инструментов. Приобрести новый наждачный станок сегодня не проблема. Охладить пыл может только высокая стоимость оборудования. Если у вас в наличии старая стиральная машина-автомат с работающим мотором, тогда нет смысла переплачивать.

Для чего нужно самодельное приспособление:

Что нужно для создания наждака из мотора стиральной машины?

Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:

Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.

Какой двигатель подходит для работ?

Обороты двигателя для домашнего наждака должны приравниваться к заводским условиям. Оптимальные значения 1000–1300 оборотов в минуту. Мощность также имеет значение. У профессиональных машин значение достигает 150–450 Вт, для домашних достаточно будет 150–200 Вт.

Состояние абразивного элемента зависит от скорости вращения. Чем она выше, тем плотнее должен быть круг. Иначе он быстро распадется. Рекомендуется брать моторы из таких моделей: «Омь», «Волга», «Рига» или «Вятка».

Мы разобрались с элементами точильного инструмента. Теперь приступаем к воплощению задуманного.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Определились? Теперь поступите так:

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

Источник

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
электрическая дрель с набором сверл;
шуруповерт или фигурная отвертка;
угловая шлифмашина;
паяльник на 100 Вт;
маленькая стамеска;
угольник с одним из углов на 90 градусов;
штангенциркуль;
чертежный циркуль;
чертежный карандаш и рулетка;
ножницы по металлу;
настольные тиски;
отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

модель советского электродвигателя от стиральной машины с конденсаторами;
тумблер на нагрузку до 1.0 кВт;
шнур с розеткой длиной 2 метра;
маленький точильный камень с диаметром посадочного отверстия 32 мм;
плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
брус размером 60х60 мм и высотой 0.2 метра;
саморезы по дереву на 50 и 20 мм с прессшайбой;
оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Подготовка фланца

Для создания рассматриваемой конструкции своими руками также потребуется фланец. При необходимости его можно выточить своими руками или обратиться к профессиональному токарю. Особенностями этого этапа назовем следующие моменты:

Нужно знать диаметр посадочного отверстия используемого наждачного круга.
При создании фланца учитывается диаметр вала. Фланец и вал должны обладать схожими диаметрами, слишком большой зазор может привести к серьезным проблемам.

Фланец

Подобный элемент крепится при помощи гайки, болта и шайбы. Нарезание резьбы проводится с учетом того, в каком направлении будет вращаться выходной вал. К примеру, при вращении круга по часовой стрелке, то нарезаемая резьба должны быть левой. За счет выбора противоположно направленной резьбовой поверхности снижается вероятность раскручивания гайки во время работы. Если это произойдет, то рабочая часть слетает на большой скорости, что приведет к травмам и другим повреждениям.

Если не получается изготовить фланец из заготовки, то можно использовать в качестве основы трубу с подходящим диаметром. Устранить зазор между втулкой и валом можно путем применения уплотнительного материала. Если зазор слишком большой, то используется несколько втулок различного диаметра.

Как поставить наждачный станок и сделать защиту

Как закрепить наждачный станок и поставить на него защиту? Можно прикрутить его к верстаку.

Для этого используйте кронштейн, который есть в стиральной машине. Чтобы снизить вибрацию во время работы, на угол надеваются резиновые прокладки, изготовить которые можно из куска шланга.

Для собственной защиты во время использования станка установите над диском дугу из металла. Также можно усилить защиту, прикрепив на подвесках оргстекло толщиной 5 мм. За счет подвесок стекло можно поднимать и опускать.

Изготовить точильный станок самостоятельно несложно. Главное – правильно его закрепить и подключить. Также придерживайтесь правил безопасности при работе, используйте защитные очки и специальную одежду.

В настоящее время еще во многих чуланах и гаражах пылятся стиральные машины советского производства

И когда все-таки приходит время выбрасывать машинку, под внимание попадает ее электродвигатель, а возможно даже два. Ведь чаще всего мотор рабочий и из него можно сделать самодельный наждак

Ну а точило – вещь достаточно полезная и пригодится любому мастеру. Наша публикация посвящена созданию своими руками небольшого, маломощного точильного станка из двигателя стиральной машины совдеповского производства.

Почему именно из машинки производства СССР? Во-первых, двигатель в таких машинках безколлекторный, асинхронный, в отличие от современных стиральных машин, в которых обычно стоят щеточные моторы. Щетки – лишние провода при подключении, высокая вероятность необходимости их замены. Во-вторых, вал на новых моторах зачастую имеет сложное крепление к шкиву, а это усложняет адаптацию под точильный камень. Ну и в-третьих, старый двигатель проще раздобыть, вопрос конечно спорный, но думаю многие согласятся.

Совершенно не настаиваю на том, что электромотор должен быть обязательно от стиральной машины, если имеется любой другой, мощностью не менее 180 Вт, для нашего наждака можно использовать и его.
