Как сделать циркулярку из двигателя стиральной машины своими руками

Циркулярка с двигателем стиральной машины своими руками

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

вал пилы и электромотора;
шкив двигателя и вала пилы;
ремень привода.

Рассмотрим особенности каждого из них:

Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Подготовка электрической части

Для запуска пилы можно установить пусковое устройство. Если предусмотреть теплозащиту по превышению тока, то при заклинивании выключатель отключится автоматически. Подойдет кнопка от дверного замка.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

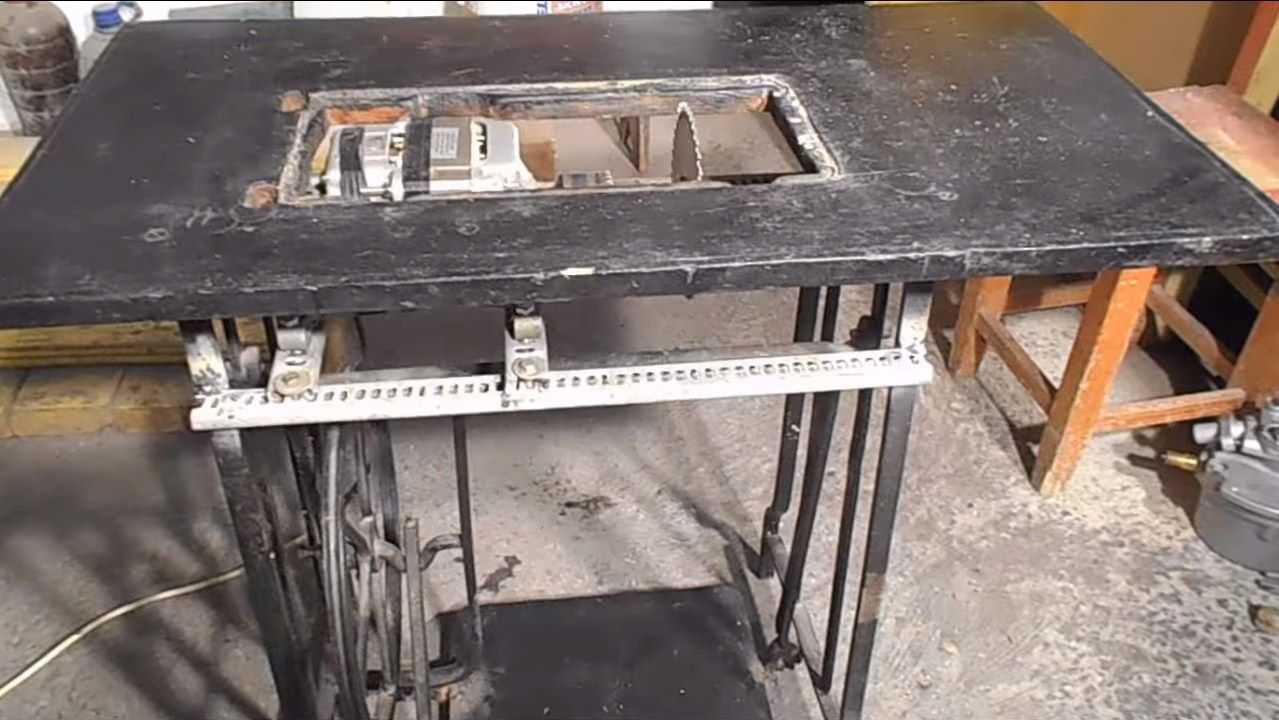

Изготовление рамы и станины

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

При изготовлении циркулярки предусмотрите возможность ее ремонта. Все подвижные части должны удобно смазываться. Перед началом работ желательно подготовить подробные чертежи.

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Иллюстрация	Описание действия

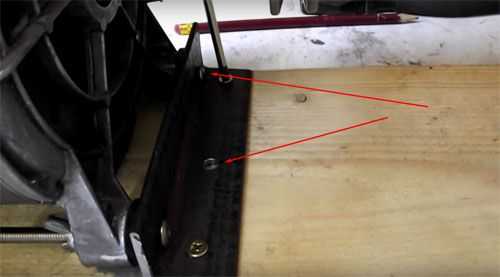

	Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу.
	Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки.
	Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами.
	Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок.
	Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов.
	Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения.
Как подключить мотор к блоку питания в анимации.

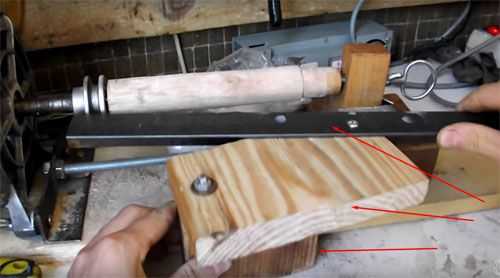

	Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт.
	Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков.
	Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия.
Для работы потребуются заточенные инструменты – резаки.
	Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги.

Советы по работе

Стоит принять во внимание следующие советы от профессионалов:

самодельная циркулярная пила предназначена для бытового использования; она способна обрабатывать небольшие объемы пиломатериала с периодическими перерывами в работе;
если инструмент востребован часто и объемы работы большие, в таком случае стоит рассмотреть вариант приобретения профессионального оборудования;
не нужно пилить насильно, если материал не идет; для более мощного инструмента соответственно нужен двигатель мощнее.

Как сделать циркулярную пилу из двигателя стиральной машины, смотрите в видео ниже.

Готовим электрическую часть

Разберемся, какие подвижные узлы, на которые выпадает главная нагрузка, нам потребуются:

вал для пилы,
вал мотора СМА,
ремень привода,
два шкива – от стиральной машины и вала циркулярки.

Работа привода должна осуществляться таким образом. Двигатель передает вращение на вал, на котором запрессован малый шкив. На последнем надет ремень, посылающий обороты на второй шкив. С первого взгляда все кажется простым, но когда ведется монтаж циркулярки, возникает много затруднений, которые следует решать.

Ремень можно не использовать со старой стиральной машины, достаточно взять аналог у другого агрегата. Главное, чтобы он отличался прочностью и имел зубчики.

Предлагаем ознакомиться Как почистить фильтр в стиральной машине Indesit? Как открыть и снять сливной фильтр? Где находится фильтр?

К краю большого шкива наваривают диск несколько большего диаметра, чтобы получить выступ, не позволяющий ремню в процессе работы соскальзывать. Зазубрины на этом шкиве точить необязательно, сцепления с ремнем окажется вполне достаточно.

Вал, удерживающий пилу циркулярки, крепления в виде шайбы и гайки должны отличаться надежностью, чтобы при максимальных оборотах пила не подвергалась деформированию и не соскакивала, травмируя работников. Рекомендуется использовать вал и крепеж от циркулярки, изготовленной в заводских условиях.

Порядок действий по устройству циркулярки описан для пилы с трехсотым диском. Многие скажут, что двигатель от СМА такую пилу не потянет и будет останавливаться. Но здесь следует помнить несколько правил:

на циркулярке нужно уметь правильно работать,
пила бытового назначения, рассчитана на работу с небольшими объемами материалов,
успешная работа такой пилы подтверждается многочисленными отзывами.

Запускать пилу можно с помощью пускового устройства. Предусмотрев тепловую защищенность от превышений тока, можно добиться автоматического отключения агрегата в момент его заклинивания. Для этого отлично подходит кнопка от обычного дверного звонка.

Если ваша циркулярная пила из двигателя от стиральной машины будет постоянно находиться на улице, необходимо предусмотреть защиту электрики от воздействия влаги.

Из чего лучше сделать станину?

Учитывая, что при работе пила будет издавать достаточно ощутимую вибрацию, каркас лучше сделать из металла. Дерево быстро расшатается и конструкция потеряет начальную прочность.

Оптимально подойдет швеллер или уголки размера от 25×25 мм до 50×50мм. Более тонкие могут не выдержать весовой нагрузки, а толстые сделают конструкцию слишком увесистой, к тому же их сложнее соединять.

Рама должна легко выдерживать вес от 50 кг. В интернете Вы легко найдете чертежи самодельной станины. Выбирайте любой понравившейся вариант или сделайте сами.

Столешницу лучше сделать из твердого дерева толщиной 30-50 мм или листового металла. Так как крепится она болтами, на раме нужно предварительно сделать сквозные отверстия соответствующего диаметра. Лучше взять толстые болты с резьбой диаметром от 10 мм.

Для ровного распиливания можно сделать боковой упор параллельно размещению диска. Для этого подойдет деревянный брусок или металлический уголок. Фиксировать можно болтами, потому нужно сделать отверстия для нескольких позиций, чтобы регулировать ширину распиливаемого материала. Можно также зафиксировать обычными струбцинами.

Станина

Определившись с материалом и сконструировав раму, переходим к выбору двигателя.

Круговое кольцо (REVOLUTION на валах) Измерение с помощью тахометра

Механизм привода должен работать следующим образом. Двигатель от стиральной машины приводит в движение вал с небольшим шкивом. Небольшой ленточный шкив снабжен приводным ремнем, который передает обороты на большой шкив, который одет на вал, который приводит в движение пильный диск. Кажется, на первый взгляд все просто, но когда вы делаете циркуляр, возникает множество тонких трудностей, которые вам нужно решить.

Маленький шкив должен быть проткнут вручную, сделав на нем 3-4 поперечных канавки, так что лента прилипает к ним и не скользит.
Приводной ремень не должен брать автомат из стиральной машины, вы можете взять аналогичную часть от любой другой техники, если только ремень был прочным и зубчатым.
Большой шкив должен будет сварить диск малого диаметра на его кромке, чтобы создать своего рода выступ, который не позволит водить приводной ремень во время работы. На большом шкиве нет необходимости шлифовать зубчатые зубы, сцепление с поясом будет нормальным без него.
Вал, на котором удерживается циркулярная пила, а также гайка и шайба, должны быть надежными, чтобы, во-первых, пильный диск не деформировался на высоких скоростях, а во-вторых, чтобы циркулярная пила не выпрыгивала и не наносила вреда человеку, работающему с циркуляром. Лучше взять готовый вал, шайбы и гайку с заводского циркуляра завода.

Читайте:

Описанный механизм предназначен для трехсотого диска. Есть много скептиков, которые говорят, что двигатель

не вытаскивает такой диск из стиральной машины и что он остановится в определенный момент во время работы, и пила застрянет на доске. К таким скептикам наши специалисты отвечают на следующее.

Во-первых, мы должны иметь возможность работать с циркуляром и ничего не нажимать на вращающуюся пилу.
Во-вторых, этот циркуляр будет чисто внутренним, он предназначен для краткосрочной работы с небольшим количеством пиломатериалов. Если вы хотите сделать циркуляр для бизнеса, а затем приобрести специальные аксессуары, такие инструменты не производятся из импровизированных частей.
В-третьих, практика показывает, что немало мастеров используют такое самодельное оборудование и очень довольны. По крайней мере, отзывы от них в основном положительные.

В будущем не перегружайте свою самодельную круговую работу и, самое главное, не позволяйте двигателю работать долго без нагрузки.

Циркулярная пила из болгарки или дисковой пилы

В дальнейшем не перегружайте вашу самодельную циркулярку работой, в не давайте движку длительно работать без нагрузки. Собрав детали для подвижных частей циркулярки нам нужно сделать надежную раму и станину для нашей циркулярки.

На рисунке выше отлично видно, из каких частей состоит рама самодельной циркулярки. В этом случае кроме этого она сварена самостоятельно, исключительно в качестве опор употребляется не статичный железный уголок, а особые самодельные стойки. Стойка изготовлена из 2-ух железных труб различного поперечника, которые вставлены друг в друга, таким макаром, станину циркулярки можно регулировать по высоте.

Разработка на основе асинхронного двигателя

Инструменты и материалы:

асинхронный двигатель;
адаптер;
редуктор;
опорный держатель;
болты с гайками;
уголок стальной;
сварочный аппарат.

Мощность электромотора для циркулярки должен быть не менее 1,5 кВт.

Данный вариант выйдет гораздо дешевле и надежнее, но работы предстоит гораздо больше. Вместо асинхронных двигателей нельзя использовать коллекторные, т.к. последние дают гораздо большую скорость при меньшей мощности, что оптимально для болгарок.

Для начала выбирается моторчик, мощность которого должна быть не менее 1 кВт, а лучше 1,5-2 кВт, при 4000-4500 об\мин. Такой вариант выдает немного большую мощность, чем требуется, поэтому при работе с ним не будет затруднений, а если прослужит лет 10, то это будет очень мало.

Если удалось отыскать нужный моторчик, то нужно его закрепить к рабочей поверхности, к питанию подключить адаптер, а на вал прикрутить опорный держатель для фрезы. Но чаще всего приобретаются более оборотистые аналоги, для которых приходится докупать понижающий редуктор. Для их взаимного скрепления достаточно воспользоваться болтами с гайками, т.к. отверстия почти всегда находятся напротив. В противном случае придется воспользоваться саморезами по металлу и присоединить двигатель таким образом.

Рабочая поверхность по возможности должна быть металлической, в любом случае очень надежной, т.к. мощность у получившегося инструмента достаточно большая, и при работе он может начать вибрировать. В качестве защиты используется обычный уголок или профиль из стали, который наваривается на рабочую поверхность слегка поодаль от фрезы. Располагается снизу от столешницы, т.к. верхняя часть не может пострадать

Особое внимание следует уделить сварному шву, который не должен расколоться даже от сильного удара

Даже при условии идеально проработанного инструмента нередко возникает досадная ошибка — неправильное его расположение. При вращении нижняя кромка диска должна вращаться к мастеру, тогда как верхняя, соответственно, от него. Если этого не сделать, то очень быстро придется подружиться с офтальмологом, даже при условии использования защитных очков. А при правильном выполнении рабочие ботинки всегда можно обмести любой щеткой после окончания работы.

Подключаем двигатель от старой стиральной машины

С развитием бытовой техники современные стиральные машины автоматы, очень быстро поселились в квартирах и домах, стали хорошими помощниками современных домохозяек. Старые стиральные машины из за ненадобности переехали в гаражи и кладовки. Если у вас сохранился двигатель от старой советской стиральной машины, то вы можете найти ему хорошее применение. Сделайте из него точильный станок и вы сможете затачивать ножи, топоры и другие режущие инструменты.

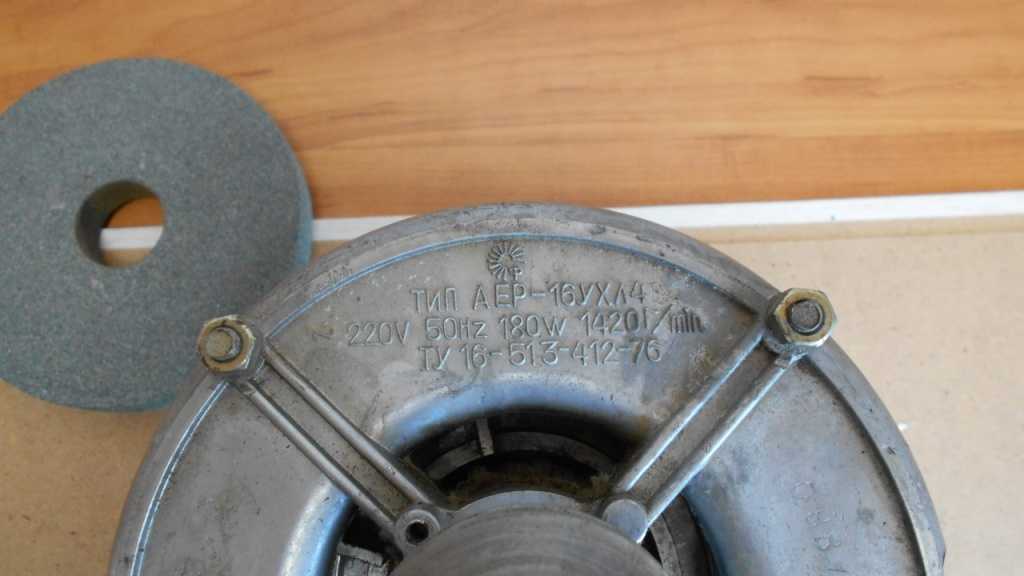

Немного порывшись в своей кладовке, я отыскал рабочий двигатель АЕП-16УХЛ4 от старой советской стиральной машины, он был снят со стиральной машины и тихо пылился на заваленной всяким хламом полке. Когда то я хотел с него сделать точило, поэтому на валу двигателя одета переходная втулка для наждачного круга выточенная знакомым токарем. Сейчас я вам расскажу, как его подключить.

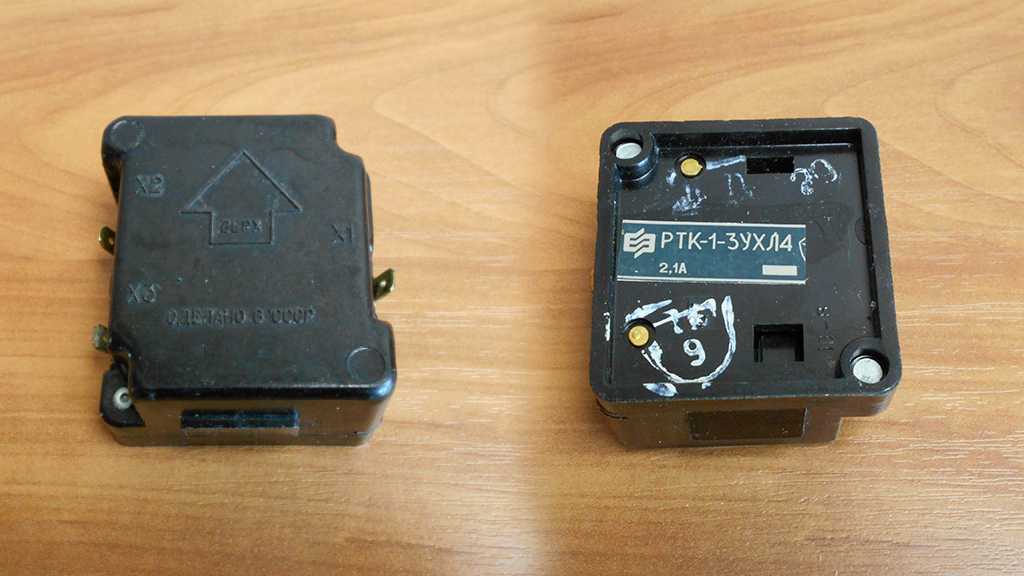

Для запуска двигателя используется специальное трех контактное реле РТК-1-3УХЛ4.

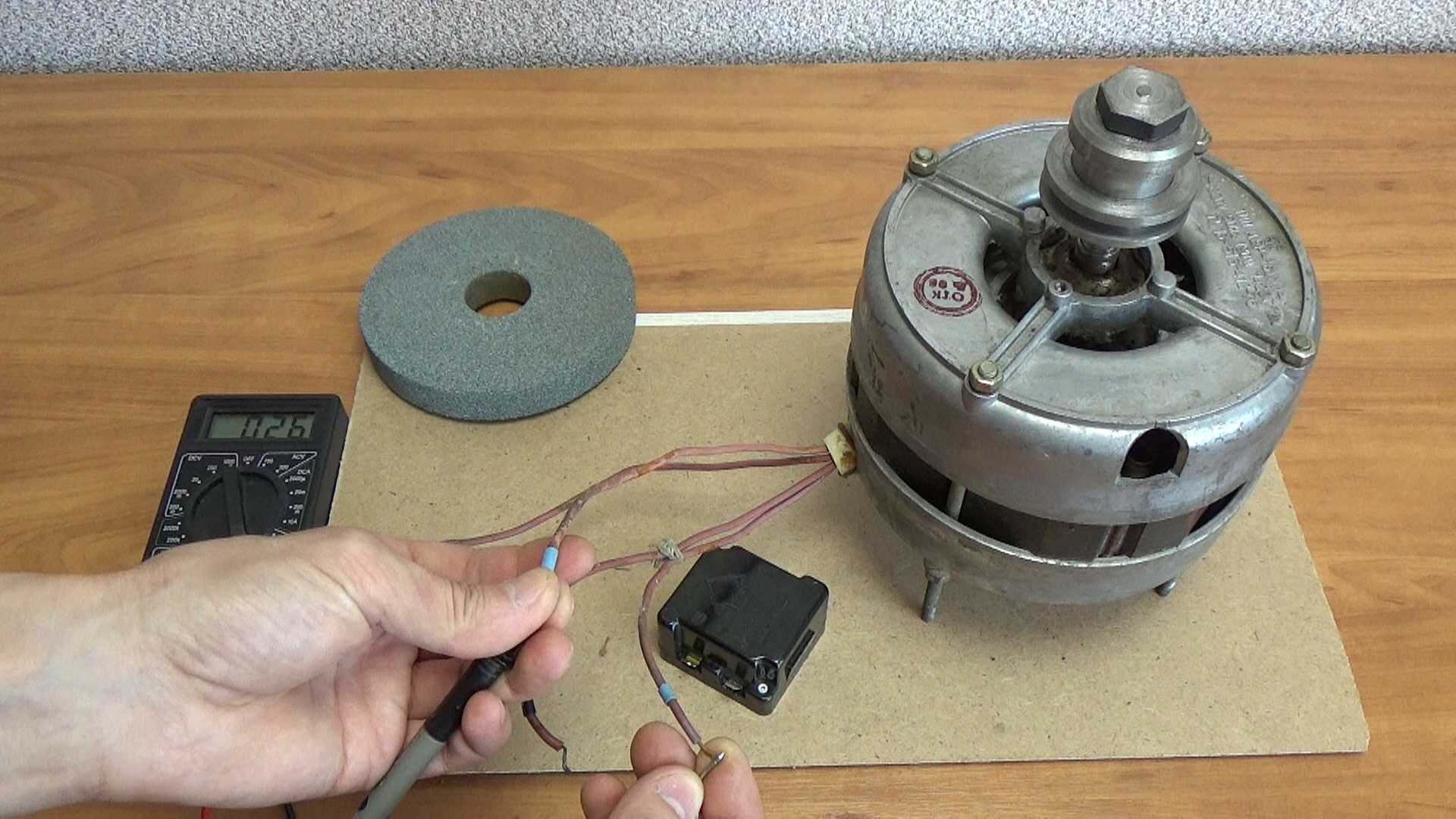

Прежде чем, что либо подключать надо мультиметром прозвонить обмотки. У двигателя имеется две обмотки «пусковая» и «рабочая». Сопротивление пусковой обмотки 26 ом. Сопротивление рабочей обмотки 13 ом, то есть в два раза меньше сопротивления пусковой. Короче, обмотка с малым сопротивлением «Рабочая», а с большим сопротивлением «Пусковая».

На этом рисунке изображена схема подключения двигателя АЕП-16УХЛ4 от стиральной машины. Чтобы заставить двигатель вращаться в другую сторону, надо поменять местами выводы пусковой обмотки.

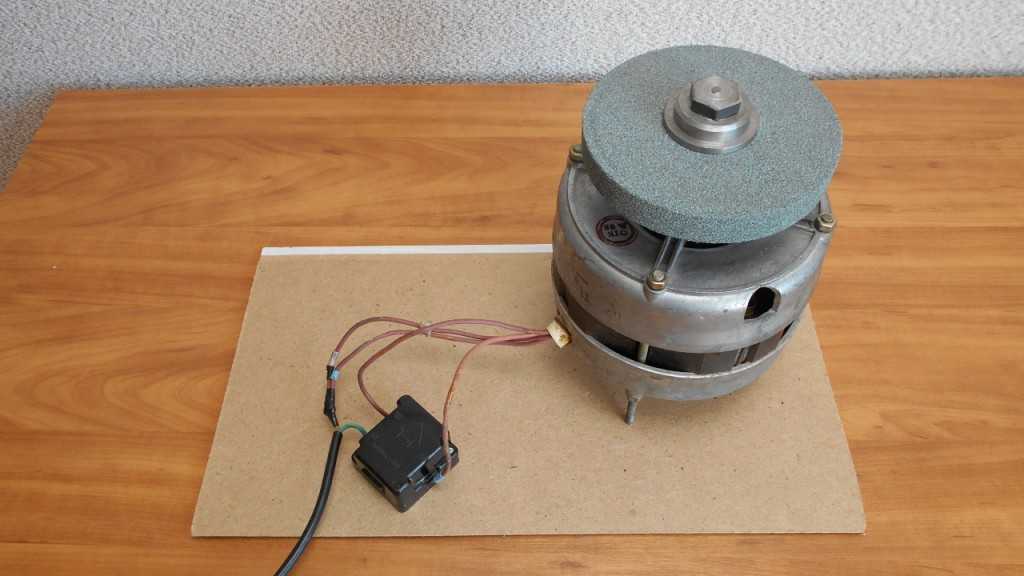

В итоге у меня получилось точило из двигателя от старой стиральной машины. Надеюсь, что и у вас все получится.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как подключить двигатель от старой стиральной машины.

https://youtube.com/watch?v=Lt-6FHp7ZJY

Классификация и принципы работы

В сети возможно найти великое множество разных примеров сборки ветряных генераторов, но все они делятся на два класса: вертикальные и горизонтальные. Каждый класс имеет подвиды:

Вертикальные:

Промышленные. Высота таких электростанций может достигать больше 100 метров, мощность варьируется от 4 до 6 МВт.

Одна из самых мощных ветряных электростанций «Энеркон Е-126»

Устройства для бытовых целей. Существуют модели, изготовленные на специализированных заводах и устройства, изготовленные своими руками;

Спиралевидное устройство

Образец с лопастями, выполненными из тканевых материалов

Ветряк с металлическими лопастями

Горизонтальные:

Стандартные;

Агрегат с классическим расположением лопастей

Роторные.

Конструктивные элементы таких устройств могут быть расположены под разным углом

Весь класс устройств, изготовленные своими руками, будь то ветряные электростанции или промышленные, работают по принципу электромагнитной индукции, то есть магниты, закрепленные в роторе, при вращении лопастей вырабатывают переменный ток. Он подается в накопительные аккумуляторы через контроллер. Это прибор, преобразующий переменный ток в постоянный и контролирующий степень заряда аккумуляторных батарей.

Следующим узлом является инвертор, который преобразует постоянный ток в переменный и выравнивает колебание электроэнергии до значения 50гц, далее ток подается на потребителей.

Обратите внимание! Контроллер переключает поток электроэнергии напрямую на инвертор в момент полного заряда аккумуляторов. Стандартная схема работы ветряной электростанции. Стандартная схема работы ветряной электростанции

Стандартная схема работы ветряной электростанции

УЗО: что это такое. Давайте попробуем разобраться, что это такое УЗО, его возможности, особенности работы и варианты применения

А также рассмотрим нюансы, на которые необходимо обратить внимание при выборе

Как сделать привод циркулярного станка

Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.

Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.

Подготовка мотора

У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.

Другие подсоединения проверяем на выходах коллектора и щетки.

Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.

Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.

Для включения обратного вращения контакты меняют местами.

Регулируем обороты

Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.

В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.

Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:

один вывод катушки законтачивается с выводом якоря;
второй — на сетевое питание;
оставшийся выход якоря через диммер так же;
проверив соединение, испытываем.

Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.

Модуль движения

Вала для насадки режущего диска.
Вала двигателя.
Передающего ремня.
Шкива мотора.
Шкива пилы.

Для упрощения можно собрать устройство без подшипников.

Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.

На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.

Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.

Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.

Пусковое приспособление

Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.

Схема его подключения такова:

На входе он запитывается на два контакта, а внутри один провод раздваивается.
Из трех выходов один будет фазой, второй нолем.
Третий, через конденсатор, даст смещенную фазу.

Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.

Станина

Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.

Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.

По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!

https://youtube.com/watch?v=PsG-EZ5Jio4

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает. Такой самодельный инструмент в состоянии справиться с доской толщиной до 5 сантиметров. Плюс такой конструкции – ее вес, который составляет около 20 килограммов. Пила получается мобильной и ее можно возить с собой в автомобиле.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

Рис. 1

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Типы двигателей

Движки от стиральных машин бывают трех типов. Перед тем, как их применять для создания токарного станка следует внимательно изучить особенности каждого из двигателей.

Асинхронный

Данная разновидность движка может быть двух и трехфазной. Двухфазные двигатели применяются в старых машинках советского производства. Современные модели оснащены трехфазным двигателем. Перед использованием такой мотор достаточно смазать и можно приступать к изготовлению самоделки.

Коллекторный двигатель

Это мотор компактных размеров. Может работать от постоянного или переменного тока. Характеризуется управляемой частотой оборотов. К недостаткам можно отнести наличие щеток, которые быстро стираются. Но эти элементы при необходимости легко можно заменить.

Что берем для изготовления станка

Для сборки домашнего точильного станка потребуется главным образом рабочий мотор от стиральной машины. Можно взять от советской стиральной машины электромотор мощностью 200 Вт, например, от Риги-17 СМР-1,5. Хотя одни говорят, что оптимальная мощность 400 Вт, а другие – что при мощности более чем 300 Вт, точильный круг может разлететься на куски. Для редкого использования точильного станка достаточно мотора в 1000 оборотов в минуту.

Больше от стиральной машины ничего не потребуется, все остальное придется выточить или вырезать из подручного материала своими руками. А потребуется вам:

металл толщиной 2-2,5 мм для кожуха на точило;
трубка для вытачивания фланца;
точильный камень;
гайка для закрепления камня на шкиву;
пусковое устройство;
электрический кабель с вилкой;
металлический уголок или деревянный брусок для изготовления станины;

Подготавливаем фланец

Первым делом нужно изготовить фланец или купить готовый. Он должен по диаметру походить к втулке двигателя, и на него хорошо должен одеваться точильный камень. Фланец – переходная деталь между двигателем и точилом. Если изготавливать его из куска трубы своими руками, то необходимо на одном ее конце нарезать резьбу, примерно на расстоянии в 2 раза, превышающем толщину круга. Для нарезания резьбы используют метчик.

Второй конец трубки запрессовывается на вал двигателя путем нагрева, а потом закрепляется сваркой или болтом, просверлив сквозное отверстие в трубке и в валу. Ниже представлен чертеж, по которому можно выточить фланец у токаря. Не забудьте указать все диаметры, согласно вашему двигателю и точильному камню, если будете заказывать данную работу.

Подключаем двигатель и собираем основу

Следующий этап работ — подключение двигателя от стиральной машины к электрическому проводу с вилкой своими руками. Для этого необходимо у мотора от советской машинки найти пусковую и рабочую обмотку. Для этого используют мультиметр и замеряют сопротивление. Сопротивление рабочей -12 Ом, а пусковой обмотки – 30 Ом. К электрическому кабелю подключают выводы рабочей обмотки. При таком подключении точильному кругу нужно будет задавать вращение рукой. Поэтому многие делают для этого пусковую кнопку.

Используя двигатель от стиральной машины автомат, можно обойтись без пусковой кнопки. Точильный станок будет работать сразу после включения в сеть. На схеме справа представлено такое подключение. Самое главное — правильно определить вывод рабочей обмотки двигателя.

И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок. Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное.

В этом и плюс точила, сделанного своими руками, вы делаете его под себя, чтобы вам было удобно на нем работать. На фото представлены некоторые варианты самодельных станков.

Точильный станок – одно из самых распространенных приспособлений, изготавливаемых своими руками из двигателя от стиральной машины. Сделать из такой детали можно все, что угодно, если захотеть, даже медогонку. Но нужно быть аккуратным не только при изготовлении такого оборудования, но и при его использовании, чтобы не навредить своему здоровью. Удачи!

Поделитесь своим мнением — оставьте комментарий

Эргономика дисковой пилы

Для бытовых нужд чаще всего используется ручная циркулярная пила, а значит вопросу эргономики надо уделить отдельное внимание. При этом давать какие-либо однозначные рекомендации не получится, так как понятие удобства у каждого свое

Левша-правша

Около 10% людей на Земле – левши и это обязательно учитывают производители, выпуская зеркальные модели инструментов.

Форма и расположение рукоятки

Если задняя ручка более-менее стандартная, то разновидностей передней есть как минимум три: прямая, грибовидная и скобооразная. Первая больше подходит при работе пилой «от себя», второй удобнее вести пилу сбоку, а третья универсальная, но размером больше грибовидной.

Прямая.

Грибовидная.

Скобовидная.

Обзорная зона

Зависит от конструктивных особенностей каждого инструмента, поэтому перед покупкой лучше оценить ее своими глазами.

Выполняется путем выдувания опилок с рабочей зоны или подключением к пиле промышленного пылесоса.

Сетевой шнур

Чтобы провод не перекручивался хотя бы возле самой пилы, из ее корпуса кабель выводится через длинную и жесткую входную гильзу.

Замена угольных щеток

Требуется не так часто, но в любом случае лучше, если для этой операции есть специальное окошко. Дополнительно щетки могут быть самоотключающиеся – при стачивании графитного стержня цепь разрывается, а также может присутствовать индикация состояния щеток.
