Как установить и подключить автоматику на скважину

Виды и устройство автоматики

Автоматика первого поколения

По степени автоматизации управляющие блоки делят на три поколения.

Первое поколение

Широкое применение получил простейший тип автоматики для скважинного насоса с гидроаккумулятором и реле давления. Он доступен для самостоятельного монтажа и обслуживания. Приборы контроля совместимы с погружными и поверхностными агрегатами. Размер накопительного бака зависит от общего потребления воды. Подача электричества к помпе осуществляется через реле давления. При падении напора в системе контакты замыкаются, включается насос. Он функционирует до верхнего порога давления. Цикл регулярно повторяется. Гидроаккумулятор сокращает количество включений агрегата, компенсирует гидроудары.

Второе поколение

Блоки управления второго поколения

Автоматическое управление осуществляется блоком с набором датчиков. Его основой является пресс-контроль. Прибор обеспечивает регулировку подачи и давления воды в системе. При аварии отключает насос, выполняет автоматический перезапуск. Электронный регулятор принимает сигналы от датчиков в трубопроводе. Устройство работает тихо, не требует обслуживания. Прибор устанавливается до первой точки водоразбора. На корпусе имеется стрелка, показывающая направление движения жидкости. Блоки работают без гидроаккумулирующих баков.

Третье поколение

Частотный преобразователь для скважинного насоса

Системы автоматики последнего поколения контролируют скорость вращения двигателя насоса. Она выходит на рабочую мощность только при значительном расходе воды. Осуществляется плавный пуск, медленно вырабатывается ресурс механизма, экономится электроэнергия. Такие приборы являются частотными преобразователями. Автоматика имеет тонкие настройки, обеспечивает надежную защиту двигателя от неполадок в электрической сети. Напор в системе остается неизменным при одновременном включении нескольких точек потребления. Для компенсации утечек рекомендуется установка бака на 2 л. Стоимость частотного преобразователя значительно выше остальной автоматики, она составляет 17-35 тыс. рублей.

Поломки, починка

При неисправном или неправильно настроенном реле давления насос качает рывками, очень часто или некорректно запускается и останавливается, наблюдаются проблемы с напором. Но эти же симптомы характерные для неполадок гидробака (разрыв диафрагмы, разгерметизация). ГА надо осмотреть в первую очередь, так как он чаще выходит из строя, чем датчик. А вот поломка, когда насос качает и не отключается характерная именно для контроллера. Если же аппарат не запускается, то сломано либо РД, либо его мотор или электроцепь.

Неисправности могут не касаться самого механизма датчика, возможно, просто он неправильно отрегулирован, поэтому первым делом надо произвести повторную настройку.

Если же неисправности снова наблюдаются, то первоочередной ремонт состоит в осмотре, очистке контактов, клемм, внутренних частей — они могут окислиться, забиться грязью.

Проще починить электромеханические изделия, они выходят из строя чрезвычайно редко, как правило, неполадки касаются пластин, мембраны, кабелей — больше там особо нечему ломаться.

Доступные действия для самостоятельной починки:

• кабели прозваниваются мультиметром, при обрыве меняются или делается скрутка;
• осматривается вход жил в прибор — он должен быть уплотнен, влага не должна попасть внутрь;
• прибор разбирается, если внутри грязь, влага — очищается;
• осматривают клеммы, соединения — фиксируют их, очищают от грязи, окислов. Прогоревшие площадки меняют;
• мембрану (она может износиться), уплотнители, другие запчасти (пружины, пластины и прочее) отдельно сложно найти в продаже, но их можно купить через интернет или в сервисных мастерских, взять из б/у устройств;
• если треснул корпус, то прореху можно заделать эпоксидной смолой, подобными составами.

С механическим реле можно не утруждаться, если модель дешевая, и приобрести новое, так как стоимость обычных изделий без особых «наворотов» всего около 500–600 руб. Старое изделие желательно оставить на запчасти.

Для РДЭ починка механических частей, кабелей электронного контроллера такая же, как описано выше. Если же неполадки касаются микросхемы, замены сенсора, дисплея и подобного, то отремонтировать ЭРД сможет только пользователь с навыками ремонта электроники, поэтому обычно изделие несут в сервисные мастерские.

Как поднять воду на высоту без насоса: видео, описание

Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.

Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:

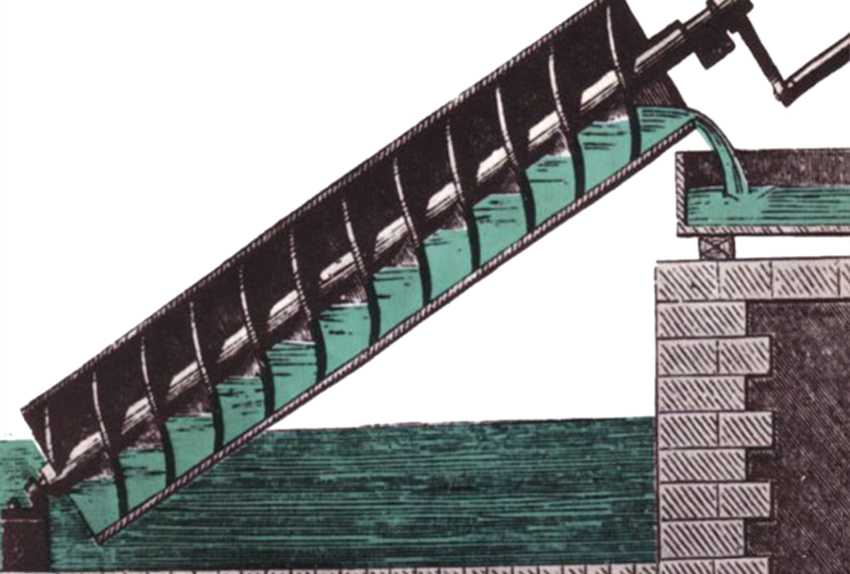

Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения

1. Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
2. Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.

Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

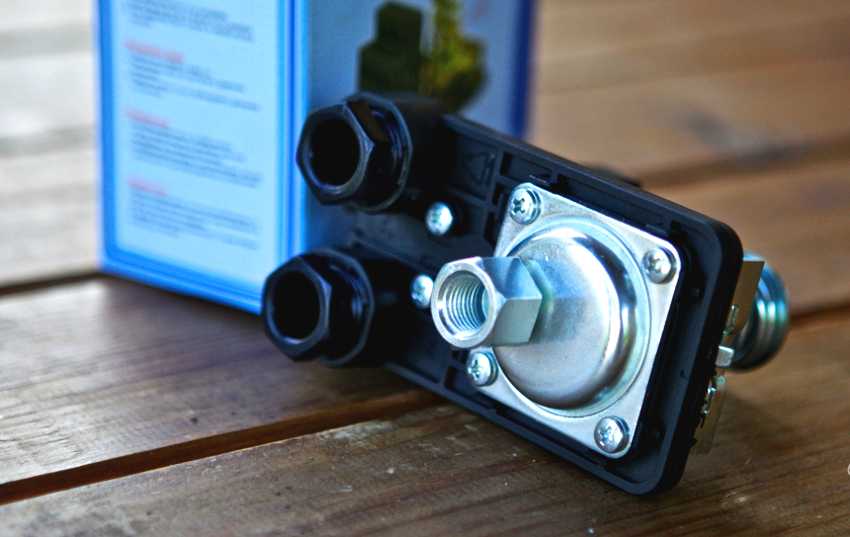

Порядок регулировки реле давления воды для насоса

Как и любое другое, это устройство позволяет осуществить подачу воды в домашний водопровод с одинаковым давлением. Срабатывает этот прибор после достижения предусмотренного настройкой показателя давления. На заводе, конечно, устанавливают основные показатели, но их чаще всего бывает недостаточно для обеспечения комфортного давления, поэтому уже после покупки придется выставлять собственные параметры

Специалисты, конечно, сделают все качественно и хорошо, но иногда лучше разобраться в важном вопросе самостоятельно

Готовый к монтажу узел

Регулировка реле давления РДМ-5: краткая инструкция

Чтобы правильно произвести регулировку реле давления воды для насоса следует выполнять несложный алгоритм:

1. Наполнять бак водой, пока на манометре не появится требуемое максимальное значение.
2. Отключить на время насосную станцию.
3. Открыть корпус, и получить доступ к пружинам регулировки. Придется аккуратно вращать небольшую гайку. В какой-то момент сработает механизм. При вращении против часовой стрелки уровень давления уменьшается. При вращении по часовой – увеличивается.
4. Нижняя граница устанавливается путем открытия крана и медленного слива воды из бака.
5. При нужных показателях манометра процесс останавливают.
6. В регулировке нижних параметров участвует большая гайка. При ее вращении тоже придется дождаться срабатывания контактов.

Принцип настройки пороговых значений Совершать это действие следует раз в месяц, но это в идеале. Желательно проводить ее хотя бы один раз за квартал. Маленькая разница между границами давления обязывает насосную станцию работать с большой частотой включения и выключения насосов. Такой режим эксплуатации позволяет обеспечить бесперебойную подаче воды в кран и при этом ее напор остается всегда примерно на одном уровне, но это скажется на долговечности работы насосной станции. Большой диапазон создает некоторые перепады напора воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, соответственно, долго не потребует ремонта или замены.

Важно! Стоит отметить, что разность минимального и максимального давления должна быть больше одной атмосферы

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

• Датчик сухого хода.Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
• Гидроаккумулятор.Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
• Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Гидроаккумулятор

Реле давления

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов.Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Автоматика для насоса: что учитывать при выборе

При выборе автоматики для скважины с погружным насосом или же для колодца стоит принять во внимание два основных фактора:

• техническое состояние источника воды;
• функциональность, производителя и цену автоматики.

Что касается последнего, то паритет цены и качества – одно из основных условий, влияющих на выбор. Можно приобрести дешевый и малогабаритный китайский прибор, но следует понимать, что срок его эксплуатации будет ограниченный – 1-2 года при несложных условиях эксплуатации. Чаще всего к таким вариантам необходимо дополнительно покупать и устанавливать манометр.

При выборе автоматики для насоса нужно обращать внимание на техническое состояние источника воды, функциональность и цену изделия

Дорогие многофункциональные блоки оснащаются электронными системами, что обеспечивает более точный контроль за работой насоса. Если насос с гидроаккумулятором, то сама автоматика обойдется дешевле, чем модели для агрегатов без гидробаков. Дешевый китайский вариант для систем без гидроаккумулятора подыскать не получится.

При выборе автоматики важно также учесть состояние водяного пласта. Если уровень не уменьшается при значительном заборе воды, то совсем не обязательно приобретать устройство с функцией защиты от сухого хода

Вода – источник жизни

И как все ценное и важное, требует внимания, бережного и разумного отношения. Как только источник начинает иссякать, теряется комфортность

Проблемы всегда легче предупредить, чем решать, мучительно избавляясь от последствий. Правильно подобранная и установленная автоматика – залог стабильного водоснабжения.
