Что должно быть указано на бирке стропов?

Виды грузовых строп, их достоинства и недостатки

Как известно, для облегчения погрузочно-разгрузочных работ на производстве и транспорте используются грузовые стропы – специальные приспособления, обеспечивающие лучший захват штучных грузов.

При этом очень важен правильный выбор грузовых строп, поскольку погрузочно-разгрузочные мероприятия – весьма ответственный процесс, сопряженный с определенными рисками. Для правильного выбора строп необходимо знать их классификацию, а также свойства тех или иных видов строп.

Условно все виды грузовых строп по их конструктивному исполнению можно разделить на три категории:

— текстильные стропы;

— канатные стропы;

— цепные стропы.

Разберем подробнее свойства, достоинства и недостатки каждого вида строп.

Текстильные стропы. Они бывают ленточными и круглопрядными. На сегодняшний день этот вид строп является самым распространенным, так как имеет ряд неоспоримых достоинств по сравнению с другими видами. Основными преимуществами текстильных строп является их гибкость и легкость, что упрощает работу с ними, а также их невысокая стоимость. Кроме того стропы текстильные устойчивы к атмосферным воздействиям и перепадам температуры, что делает возможным их применение в любых погодных и климатических условиях и они не повреждают груз при работе. Из недостатков текстильных строп можно отметить их огнеопасность, неустойчивость к воздействию кислот и щелочей, а также невозможность использовать для работы с грузами, имеющими острую кромку.

Канатные стропы. Представляют собой сплетенные стальные канаты. Стропы канатные используются для работы с большими и тяжелыми грузами, они имеют относительно высокую стоимость.

Цепные стропы. Представляют собой цепи, состоящие из металлических звеньев. Этот вид строп отличается повышенной прочностью, но они и самые дорогостоящие. Кроме того, металлические цепи склонны к коррозии.

В зависимости от типа грузов, которые необходимо перемещать, выбирается нужный вид строп. Приобретать их лучше в специализированных компаниях, имеющих большой опыт работы в этой сфере и гарантирующих соответствие своей продукции требованиям нормативной документации. В Санкт-Петербурге такой компанией является общество с ограниченной ответственностью «Центр Грузоподъемного Оборудования». Подробнее ознакомиться с предлагаемой продукцией можно на сайте компании www.stropspb.ru

Грузоподъемные стропы: виды

Цепные

Представляют собой цепь из сваренных между собой стальных звеньев. Отличаются особой прочностью и удобством использования. В числе дополнительных преимуществ: способность перемещать грузы с острыми краями, а также быстрый ремонт и восстановление при образовании повреждений или разрывов. Цепные стропы могут эксплуатироваться при отрицательных температурах, в кислотной и щелочной среде, при наличии открытого огня. Единственный недостаток их – большой вес. Распространенными моделями являются:

• 1СЦ. Одноветвевая группа строп. Используется при любой температуре окружающей среды. Точный диапазон указан в паспорте товара.
• 2СЦ. Двухветвевые. Благодаря усилению способны перемещать особо тяжелые грузы: при критической нагрузке звенья растягиваются, но не рвутся.
• 3СЦ. Трехветвевые стропы, используются в строительстве и при такелажных работах. Некоторые модели позволяют корректировать длину каждой ветви в отдельности.
• 4СЦ. Четырехветвевые стропы применяется для подъема и перемещения грузов с нестандартной формой. Обеспечивают прочность захвата.
• УСЦ. Кольцевой или универсальный строп. Эксплуатируется в экстремальных температурных условиях, подходит для работы с трубами и грузами, имеющими острые края.

При маркировке стропов цепных указываются такие данные, как: грузоподъемность (измеряется в тоннах), длина (измеряется в миллиметрах), порядковый номер, дата изготовления и наименование производителя.

Канатные

Производятся из стальной проволоки: тонкие металлические нити сплетаются в стренги, что позволяет быстро обнаружить потертости и возможность разрыва. Эксплуатируются при диапазоне температур от -40 до +400 градусов по Цельсию. Характеристики прочности соответствуют ГОСТ. Чем больше длина и грузоподъемность, тем выше цена. Наиболее распространённые модификации:

• 1СК. Состоит из единственной канатной ветки, произведённой путем заплетки или опрессовки втулкой из алюминия.
• 2СК. Имеет в составе две ветви, часто применяется для такелажных работ на складах.
• 4СК. Состоит из 4 ветвей, закрепленных на одном прочном кольце. Ввиду прочности эксплуатируется при строительных работах, при подъеме тяжёлых грузов на производстве.
• СКК (УСК2). Кольцевая разновидность – крюк заводится под груз, огибает его по диаметру и зацепляется за свою ветвь.
• СКП (УСК1). Это обозначение стропы практически аналогично одноветвевому, но может не иметь крюка, а ветви сплетаются сразу в форме петли.

Текстильные ленточные

Более универсальны в отличие от описанных выше. При производстве данного вида строп используют прочные ленты из полиэстера. Особенности текстильных строп:

• Мягкие — не портят товар при подъеме и перемещении, не оставляют царапин.
• Грузоподъемность определяется по цвету ленты.
• Легко использовать при закреплении груза.
• Могут контактировать с водой.

Ленточные стропы используют для мягкого захвата и подъема груза, чтобы не испортить форму или не поцарапать упаковку. Выделяют следующие модификации:

• 1СТ. Одноветвевой строп.
• 2СТ. Двухветвевой.
• 3СТ. Трехветвевой строп.
• 4СТ. Четырехветвевой.
• СТП. Петлевые одно- или многослойные.
• СТК. Кольцевая разновидность из одного слоя или с добавлением дополнительных (2СТК, 3СТК и т.д.).

Понять грузоподъемность текстильных строп можно как по маркировке на бирке, так и по их цвету:

• Фиолетовый — 1 тонна.
• Зеленые – не более 2 тонн.
• Желтые – до 3 тонн.
• Серые предназначены для грузов до 4 тонн.
• Красные – до 5 тонн.
• Коричневые – до 6 тонн.
• Синие – до 8 тонн.
• Оранжевые — 10 тонн и больше.

Для обеспечения выполнения задач разного плана достаточно приобрести 3-4 вида такелажных строп с высоким уровнем прочности и грузоподъемности. Для консультации по выбору строп и получению дополнительной информации о заказе, обращайтесь к менеджеру нашего магазина по телефона или оставив заявку на сайте.

ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор

Как выбрать продукцию

Критерии выбора у всех разные. Какой фирмы лучше выбрать товар, каждый определяется самостоятельно. Одни выбирают из перечня популярных моделей, других интересует функционал, третьи анализируют, что сколько стоит. Если возникли проблемы с покупкой, лучше прислушаться к рекомендациям специалистов

Чтобы не допустить ошибки при выборе, мастера советуют обратить внимание та такие параметры:

• износостойкость;
• показатель максимальной грузоподъемности;
• конструктивные особенности;
• эксплуатационный срок.

Самые хорошие изделия прослужат достаточно долго, если соблюдать правила их хранения. Производители гарантируют стойкость продукции, а также безотказную работу на протяжении одного месяца с момента начала активного использования, если только прошло не более полугода со дня ее выпуска. Все стропы оснащаются персональным паспортом и маркировочной биркой.

Текстильные конструкции обладают рядом неоспоримых преимуществ перед своими канатными и стальными аналогами. Главное отличие – в надежности. Используемый текстиль не боится механических повреждений, резких температурных перепадов, солнечного света, ультрафиолета, сильных морозов и жары. Эксплуатировать изделия можно при температуре до 80 градусов мороза и 100 градусов тепла. Приобретается для эксплуатации в регионах с любыми климатическими условиями, даже самыми суровыми.

Подведя итоги, можно сделать выводы, что основными положительными моментами использования текстильных грузоподъемных приспособлений являются:

1. Стойкость к атмосферным воздействиям. Не подвергается гнили, намоканию, разложению.
2. Надежность. При изготовлении продукции используется качественное волокно на синтетической основе, способное выдержать существенные нагрузки.
3. Универсальность. Используется с любым подъемным краном.
4. Комфортность в применении. Мягкое основание не дает возможности порезать реки.
5. Эластичность. Легко крепится на крюки и заправляется под груз.
6. Грузоподъемность. В состоянии осилить вес в 15 тонн.

Стоит отметить, что петли СТП имеют двухслойную прошивку. Процесс «удавки» занимает считанные минуты. Такая скорость нужна для обвязки и перевозки товаров на строительных площадках, складах, на промышленных предприятиях и так далее.

Где можно купить текстильные стропы? Оптимальный вариант – посетить специализированную торговую точку. Там профессиональный менеджер поможет с выбором, ознакомит с выпускаемыми новинками, даст совет по использовании товара и правильности его хранения, предоставит сертификат качества на продукцию. Можно товар заказать онлайн в интернет – магазине, предварительно проведя обзор отзывов покупателей, учтя их мнение относительно порядочности поставщика и качества продукции.

ПРАВИЛА ПРИЕМКИ

4.1. Для проверки соответствия стропов требованиям настоящего РД предприятие должно проводить приемо-сдаточные испытания.

4.2. При испытаниях каждый строп проверяют на соответствие требованиям пп. 2.1.1, 2.2.6, 2.6.1, 2.6.2 и 3.1.

4.3. Каждый строп должен быть испытан статической нагрузкой, превышающей грузоподъемность этого стропа на 25 %.

4.4. Элементы стропов (крюки, соединительные звенья, ветви стропов и др.) при их серийном изготовлении для поставки на предприятия, производящие стропы, подлежат испытанию статической нагрузкой, превышающей номинальную грузоподъемность элемента на 75 %, на предприятии-изготовителе. Испытанию подвергают не менее 2 % каждой партии изготавливаемых элементов, но не менее двух единиц.

Допускается испытывать указанные элементы непосредственно в составе стропа соответствующей грузоподъемности.

При индивидуальном изготовлении подлежат испытанию элементы каждого стропа или каждый строп.

4.5. При статических испытаниях стропов и их элементов визуально проверяют отсутствие остаточных деформаций и трещин на внешних поверхностях элементов, повреждений канатных ветвей, а также смещения канатов в креплениях.

4.6. Каждый цепной строп должен быть проверен на соответствие требованиям пп. 2.2.1, 2.2.2 и 2.4.1.

4.7. Каждый канатный строп должен быть проверен на соответствие требованиям пп. 2.2.3 — 2.2.5, 2.4.1, 2.4.5 — 2.4.7.

4.8. Крюки должны проверяться на соответствие требованиям пп. 2.4.8, 2.4.11 и 2.4.12.

На соответствие требованиям п. 2.4.11 должны проверяться все заготовки крюков, изготовленные свободной ковкой, и первая и последняя заготовки из партии, изготовленной горячей штамповкой.

Партия заготовок должна состоять из изделий одного типоразмера, изготовленных из металла одной плавки, на одном штампе и совместно прошедших термообработку.

4.9. При изготовлении крюков свободной ковкой или штамповкой материалы должны проверяться на соответствие предела текучести и относительного удлинения нормативным значениям в объеме, установленном в табл. 4.

Таблица 4

Зависимость числа проверяемых заготовок крюков от размера партии

Размер партии	Число заготовок
До 6	1
От 6 до 30	2
От 30 до 200	3
Свыше 200	5

Образцы для испытаний крюков, изготовленных свободной ковкой, должны вырезаться из припуска заготовки крюка, а изготовленных горячей штамповкой — из тела крюка.

Временное сопротивление разрыву и ударную вязкость стали следует проверять по требованию потребителя.

4.10. На соответствие требованиям п. 2.5.3 должно проверяться не менее 2 % партии подвергающихся сварке элементов.

4.11. На соответствие требованиям пп. 2.4.10 и 2.4.14 следует проверять не менее 10 % деталей.

4.12. На соответствие требованиям п. 2.4.12 следует проверять все детали.

4.13. Алюминиевые втулки проверяют на соответствие требованиям п. 2.3.4.

4.14. Для элементов, подвергающихся выборочной проверке, при получении неудовлетворительных результатов по какому-либо из показателей должна производиться повторная проверка по этому показателю удвоенного числа образцов, взятых из той же партии.

При неудовлетворительных результатах повторной проверки партию бракуют.

Сроки испытаний страховочных привязей

Для страховочных систем (систем с амортизатором) точкой закрепления служит опора (элемент конструкции), которая должна находиться выше рабочего и иметь прочность не менее 15 кН, для останова падения необходимо использовать предназначенные для этой цели крепежные элементы привязи.

Удерживающие и страховочные системы и их компоненты УС I, УС II, УС I а, СС II, СУС II, УПР I, УПР II Д;Е;Ж, СПР II Д;Ж;Ж1;Ж2, СУПР II Ж, Жу, Ж4 ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Удерживающие и страховочные системы применяются как средства индивидуальной защиты человека от падения с высоты при выполнении работ на воздушных линиях электропередачи и связи, нефтяных вышках, электрических и атомных станциях, в замкнутых пространствах, колодцах, траншеях и на других высотных сооружениях в различных климатических условиях при температуре окружающей среды от — 40°С до + 50°С. Удерживающие системы (УС) предназначены для предотвращение свободного падения, а также выполнения функций удерживания и поддерживания рабочего на заданной высоте и не предназначены для эксплуатации в качестве страховочных систем. Строп, привязь и амортизатор могут быть компонентами УС, СС и СУС, которые выпускаются изготовителем как в составе вышеуказанных систем, так и отдельно.

Рекомендуем прочесть: Где Держать Деньги При Аресте Карты

Нормы браковки канатных стропов

Периодическая проверка канатных строп обязательна, поскольку из-за явления ползучести металла происходит малозаметная пластическая деформация проволоки каната, что может вызвать его разрыв даже под нагрузкой, которая не превысила предельную.

Основаниями для браковки считаются:

1. Трещины и надрывы поверхности проволок стального каната.
2. Износ зева соединительного кольца в месте его соединения с крюком, которое превышает 10% от первоначального его диаметра.
3. Угловая или линейная деформация соединительных элементов стропа, превышающая 10% (поворот, изгиб крюка или соединительного звена).
4. Отсутствие соединительного замка, маркировочной бирки или паспорта на приспособление.

Процесс выбраковки происходит в следующей последовательности. Вначале визуально осматривают канат с целью выявления возможных обрывов проволоки. При L = (1…3)d допускается не более 4 обрывов, при L = (3…6)d – до 6, при L = (7…30)d – до 16.

Далее производится осмотр самого стропа. Браковочными признаками являются: наличие выступающих частей проволоки, её перегиб и перекручивание, наличие узлов, следов коррозии, видимое уменьшение диаметра проволоки на величину более 10% от его первоначального значения, температурная деформация каната. Недопустимо сращивание отдельных частей строп.

Замер диаметра каната выполняют в самом широком его сечении, по выступающим элементам прядей.

Для повышения эксплуатационной долговечности канатных строп их необходимо применять лишь для транспортировки химически неактивных грузов и при температурах от -45 до +40 0 С. Не рекомендуется применение данной конструкции строп при резких динамических воздействиях на груз.

Цена канатных строп определяется их конструкцией и эксплуатационными размерами. Для строп 1СК ценовой диапазон составляет 1500…9000 руб., для 2СК – 1800…18000 руб., для 4СК – 2000…2300 руб., для УСК – 150…11000 руб.

Одним из наиболее важных этапов в процессе изготовления стропов всех видов является маркировка. Маркировка (от нем. markieren, от фр. marquer — отмечать, ставить знак) — нанесение условных знаков, букв, цифр, графических знаков или надписей на объект, с целью его дальнейшей идентификации, указания его свойств и характеристик.

Именно маркировка изделия дает возможность его идентификации без лишних усилий. Хотя на некоторых видах стропов есть дополнительные признаки, по которым можно определить характеристики того или иного изделия, нет ничего проще чем посмотреть на бирку. Особо необходимо отметить, что отсутствие маркировки (бирки), равно как и невозможность прочесть указанную на ней информацию, является основанием для браковки стропов.

Страховочные привязи

Основной элемент удерживающей привязи – широкий пояс с пряжкой, позволяющей регулировать его размер, и подкладкой (кушаком). Пояс с помощью двух элементов крепления надежно соединяется со страховочным стропом. Также, удерживающая привязь может иметь в своем составе наплечные и набедренные лямки.

Привязи для положения сидя – это элементы, которые применяются для удобства работы в сидячей позиции в том числе в безопорном пространстве, а также для удобства работ в удерживающих системах с низкой точкой крепления. Такого рода привязи могут быть дополнены интегрированным сиденьем для более комфортной работы в режиме длительного зависания. Данная конструкция может иметь грудные лямки и быть частью страховочной привязи, но не является самостоятельным компонентом страховочной системы.

2.1. Общие требования

2.1.1. Грузовые стропы должны изготавливаться в соответствии с требованиями настоящего РД, Правил устройства и безопасной эксплуатации грузоподъемных кранов,

а также конструкторской документации, утвержденной в установленном порядке.

Проектирование и изготовление грузовых стропов должны проводиться в организациях и на предприятиях, имеющих разрешение (лицензию) органов Госгортехнадзора России и располагающих квалифицированными специалистами и техническими средствами, обеспечивающими проектирование и изготовление стропов в полном соответствии с требованиями настоящего нормативного документа.

Для получения разрешения (лицензии) на изготовление стропов предприятие-изготовитель должно представить в территориальные органы Госгортехнадзора документы, указанные в п. 2.1 Положения о порядке выдачи специальных разрешений (лицензий) на виды деятельности, связанные с повышенной опасностью промышленных производств (объектов) и работ, а также с обеспечением безопасности при пользовании недрами, утвержденного постановлением Госгортехнадзора России от 03.07.93 № 20.

К заявлению предприятия – изготовителя стропов должны быть приложены и другие документы, подтверждающие возможность и готовность качественного изготовления стропов, в том числе:

технические условия на изготовление, утвержденные в установленном порядке;

рабочие чертежи стропов;

описание технологического процесса изготовления стропов (технологические карты);

сертификаты на канаты и цепи;

справка о наличии аттестованных специалистов (при необходимости выполнения сварочных работ).

Разрешение (лицензия) на изготовление стропов выдается территориальными органами Госгортехнадзора России на основании результатов проверки предприятия-изготовителя и рассмотрения представленной им документации. Стропы, изготавливаемые для сторонних организаций, должны быть снабжены паспортом (форма Паспорта стропа приведена в ).

2.1.2. Расчет канатов и цепей стропов, используемых как для непосредственной обвязки груза, так и для захвата последнего с помощью концевых звеньев, производят на растяжение.

2.1.3. Определение усилий в канатах и цепях двух-, трех- и четырехветвевых стропов при отсутствии дополнительных требований производят исходя из условия, что углы между ветвями не превышают 90° ().

Рис. 1.

Строповка груза двух- (а ),трех- (б ) и четырехветвевыми (в ) стропами

2.1.4. Расчет трех- и четырехветвевых стропов при отсутствии гарантии равномерности распределения нагрузок между ветвями производят исходя из условия, что груз удерживается только двумя ветвями.

2.1.5. При расчете на действие номинальной нагрузки запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате, должен быть не менее 6,0 и 5,0 соответственно.

2.1.6. При проверке прочности сечения рабочей части крюка стропа и учете кривизны последнего запас прочности по отношению к пределу текучести материала принимают не менее 1,2, а для сечения ветвей головки крюка с проушиной при расчете на растяжение – не менее 1,5.

2.1.7. При расчете петель всех типов их прямолинейные участки рассчитывают на растяжение; запас прочности по отношению к пределу прочности материала должен быть не менее 5,0. Для криволинейных участков при расчете с учетом их кривизны запас прочности для внутренней стороны сечения должен быть не менее 1,1 по отношению к пределу текучести материала, а на внешней стороне – не менее 1,3 по отношению к пределу прочности материала.

2.1.8. Грузоподъемность цепных стропов, предназначенных для перемещения грузов, имеющих температуру выше 300 °С, но не более 500 °С, снижают на 25 %, а выше 500 °С – на 50 %.

2.1.9. Канатные стропы, ветви которых изготовлены из канатов с органическим сердечником, допускается применять для транспортирования грузов, имеющих температуру не выше 100 °С, а стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками, – не выше 150 °С.

Грузоподъемность стропов с ветвями из каната со стальным сердечником при перемещении грузов, имеющих температуру от 250 до 400 °С, снижают на 25 %; перемещение грузов, имеющих температуру выше 400 °С, не допускается.

2.1.10. Отклонение длины ветвей, используемых для комплектации одного стропа, не должно превышать 1 % длины ветви.

Маркировка строп и ее особенности

При производстве стропы маркируются — на продукцию наносится знак, идентифицирующий изделия по свойствам. Немаркированные экземпляры отбраковываются, пользоваться такими стропами запрещено. Наличие хорошо читаемой маркировки гарантирует безопасность данных приспособлений при подъеме грузов. При утрате маркировочного элемента строп также считается негодным к дальнейшему применению

Качественное проставление подобных отметок — важное мероприятие, без которого не обходится производство

Способы для маркировки отражаются в ГОСТ 25573-82, согласно которому на каждое изделие прикрепляют бирку из металла или клеймят его. Бирка содержит сведения о заводе (знак, адрес), номер изделия, его тип и сведения о проведенных проверках качества (тестирование датируется). На другой стороне бирки могут быть указаны стандарты изготовления. Важная характеристика — грузоподъемность.

Маркировочные надписи должны быть сделаны с помощью краски, устойчивой к смыванию. Возможны бирки не только из металла, но и из ткани при соответствующей обработке защищающими составами. Цвет текста должен быть контрастным по отношению к бирке, чтобы надписи просматривались отчетливо.

Бирка светлых оттенков маркируется темными надписями, а темные ярлыки — белым цветом текста. Текстильные стропы маркируются прямо на ленте прочной краской в том месте, которое не подвержено стиранию. Надпись должна хорошо читаться до конца использования изделия.

Размеры бирок указываются в документации при проектировании и отвечают конструкторскому проекту. Материал, форма точно не предопределяются. Главные требования к маркировке — возможность четкого прочтения на протяжении срока эксплуатации.

Каждой разновидности строп соответствуют определенные типы бирок. Бирки из металла обычно прикрепляются на цепные, канатные стропы. Они изготавливаются из листа стали с толщиной до миллиметра, а также из алюминия. Для нанесения надписей на металле используется ударный метод или ударно-точечный. Применяется и термопечать с чернилами, не подверженными стиранию, а также метод просечки. Текстильные стропы не снабжаются бирками из металла, чтобы не повредить их. Современные материалы — винил, кожа, используются бирки из полипропилена с термопечатью.

Форму бирки определяет сам производитель строп. Простые геометрические фигуры не составит труда изготовить на том же производстве. Иногда это стильный дизайн, отражающий оригинальность фирмы.

В конфигурацию бирки не вкладывается специальный смысл, но иногда ей придается дополнительная функциональность. Например, в бирках Rud для цепных строп сделаны вырезы, помогающие анализировать состояние стропы без дополнительных инструментов. Несоответствующие экземпляры отбраковываются, если не прошли тестирование биркой Rud.

Обязательные сведения, входящие в маркировку:

• Вид (материал и число ветвей).
• Грузоподъемность (в тоннах).
• Длина в миллиметрах.
• Номер.
• Тестирование (дата).
• Название завода.

Например, СТК расшифровывается, как стропы текстильные, кольцевые, а СТП — стропы текстильные петлевые. 1СТ означает 1 ветвь в текстильном стропе, а 2 СК — канатный строп из 2 ветвей. Также бирка содержит информацию о грузоподъемности, например 2 тонны.

Размещение бирок

Стропы отличаются технологиями изготовления и по другим характеристикам. Относительно этого выбирают место на них для прикрепления бирки. Так канатные стропы снабжаются бирками, нанизанными на канат или петлю. Известен метод опрессовки втулками, на которые наносятся надписи. При методе заплетки бирка нанизывается на прядь каната, вплетается в строп. На стропах из цепей бирку крепят к звену или к первому элементу возле соединения, на скобе. Текстильные стропы маркируются в месте закрепления лент. Петлевая стропа снабжается биркой около основания петли. Разрешена маркировка и на теле ленточного стропа.

Помимо обычной, в маркировку иногда включается другая информация, так как бирка не ограничена стандартами по размеру. Дополнительно указывается грузоподъемность, варианты применения и предупредительные надписи. Габариты маркировки произвольны, ограничены конструкторским проектом, поэтому надписи могут быть дополнены.

Расположение маркировки выбирается по принципу ее сохранности в процессе использования и на протяжении срока эксплуатации. Исключается потеря бирки, ее повреждение, не допускается, что она оторвется. По желанию заказчика маркировка наносится в указанном им месте, например на опрессовочной втулке, а не на бирке.

Идентифицирующая маркировка

Так как же убедиться, что вы используете правильный строп для работы? Каждое изделие имеет бирку или другую идентифицирующую маркировку, в которой указан, как минимум, синтетический материал и номинальная нагрузка, а также название производителя, товарный знак или логотип. Причем, цвет бирки соответствует определенному материалу:

• СИНИЙ: полиэстер (PES)
• ЗЕЛЕНЫЙ: полиамид (PA)
• КОРИЧНЕВЫЙ: полипропилен (PP)

Если какая-либо часть бирки отсутствует или неразборчива, оснастка не подходит для использования и должна быть выведена из эксплуатации.

Определение грузоподъемности текстильных строп по цвету

Система цветового кодирования является частью многочисленных правил, принятых в области подъемных работ с использованием текстильных грузозахватных приспособлений. Правила требуют, чтобы для визуальной идентификации предела безопасной рабочей нагрузки текстильных стропов использовались разные цветовые коды.

Цвет	Максимальная нагрузка, т
Фиолетовый	1
Зеленый	2
Желтый	3
Серый	4
Красный	5
Коричневый	6
Синий	8
Оранжевый	более 10

Варианты исполнения текстильных строп

Требования к конструкции, материалам и безопасности грузовых строп общего назначения из текстильной ленты определены в документах РД и ТУ, которые разработаны специалистами компаний-производителей.

Расшифровка некоторых обозначений текстильных строп:

• СТК – кольцевой
• СТП – одиночный петлевой с мягкими петлями
• 1СТ ,2СТ ,3СТ ,4СТ – одно-, двух-, трех- и четырехветвевой с крюками и кольцом

К круглопрядным изделиям добавляется буква «К»:

• СТКК – кольцевой круглопрядный
• СТПК – одиночный петлевой круглопрядный

Виды строп и обозначение

Самыми популярными и универсальными являются кольцевые (СТК) и петлевые (СТП) стропы. Кольцевая конфигурация предназначена для обвязки грузов (не для зацепа) и позволяет пользователю поворачивать точки контакта крюка и груза, что увеличивает долговечность лент.

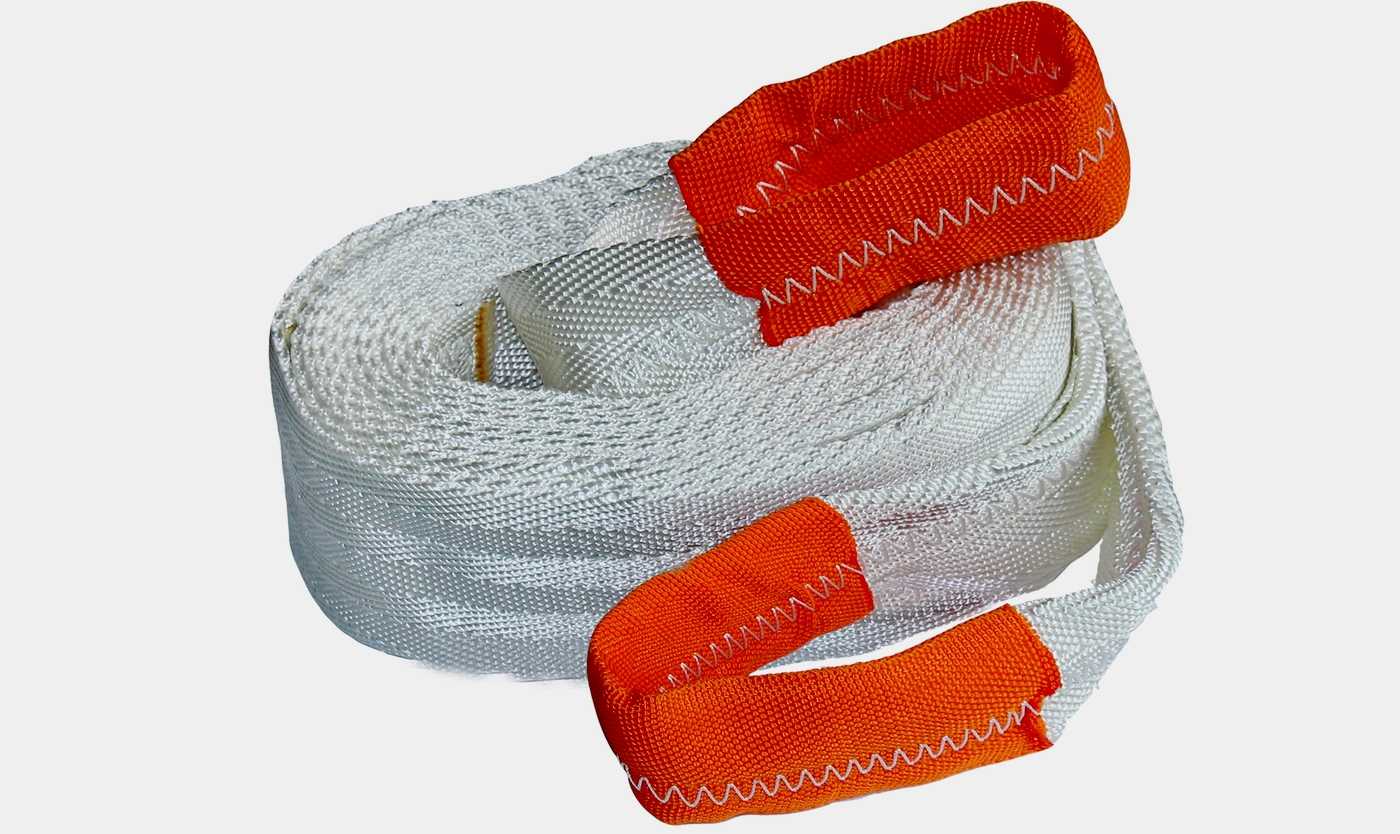

Петлевые часто называют «тряпичными чалками», их окончания (петли) обернуты дополнительным материалом, чтобы предотвратить быстрый износ и повреждение в точках контакта.

Грузозахватные приспособления 1СТ, 2СТ, 3СТ, 4СТ позволяют организовать подъем груза за одну, две, три или четыре такелажные точки захвата. Их ветви объединены верхним силовым кольцом для навески на крановый крюк и могут иметь различные исполнения по металлическим концевым элементам (крюки, кольца, скобы).

Кольцевой строп СТК

Требования к изготовлению, испытанию и маркировке стропов

Периодический осмотр грузозахватных приспособлений и сопутствующего оборудования закреплен нормами российского законодательства. Стропы должны быть изготовлены исключительно на территории специализированных предприятий (выбрать другой вариант изготовления нельзя):

• ветвевыми с наличием звеньев (соответствующих элементов) для обеспечения надежной навески на крюк специализированного крана и дальнейшего подсоединения груза;
• кольцевыми в виде соответствующей замкнутой петли с целью обеспечения обвязки груза.

Среди прочих особенностей выделяют:

• грузовые канатные стропы должны быть изготовлены из специальных стальных канатов, грузовые цепные – непосредственно из круглозвенных цепей. Владелец предприятия может закупать оборудование только у аккредитованной компании, специализирующейся на производстве подобного оборудования;
• проектирование и изготовление осуществляется специализированным инженерно-техническим отделом завода-изготовителя;
• кроки обязательно снабжены специализированными качественными предохранительными замками для обеспечения повышенного уровня безопасности;
• во время изготовления оборудование испытывается при нагрузке, которая превышает 25% от заявленной грузоподъемности, и в последующем регистрируется в соответствующем журнале.

Требования обязательны к соблюдению

Все без исключения стропы должны обладать маркировкой (соответствующей биркой), на которой указывается не только завод-изготовитель, но и дополнительно:

• инвентарный номер;
• максимально допустимая грузоподъемность;
• дата проведения испытания.

Справка! Все показатели должны быть зарегистрированы в специализированном журнале учета и осмотра.

Маркировка и грузоподъемность цепных стропов

Прежде всего уделяется внимание применяемой маркировке и показателю грузоподъемности. Цепные стропы представлены классическим изделие, которое состоит из отдельных звеньев

Ключевым признаком можно назвать количество цепей. По нему выделяют следующие разновидности цепей:

1. Стропы с одной ветвью маркируются 1СЦ. Они обходятся намного дешевле, но подобные стропы цепные не могут применяться для транспортировки тяжелых заготовок.
2. Вариант исполнения с двумя ветвями более прочные. В этом случае маркировка или обозначение 2СЦ.
3. Три ветви обозначаются 3СЦ.
4. Вариант исполнения с четырьмя ветвями маркируется 4СЦ. За счет подобного сочетания отдельных звеньев можно обеспечить требуемую прочность.
5. Выделяют в отдельную группу изделия с единичной цепной ветвью, которая может быть выполнена в разомкнутом и замкнутом типе, а также виде кольца. Маркировка в разомкнутой цепи ВЦ, в виде кольца УСЦ-К.

Наиболее сложные варианты исполнения выполнены в комбинированном виде. Они характеризуются более высокой прочностью.

Эксплуатация цепных строп может проводиться исключительно с учетом показателя грузоподъемности. Эта характеристика зависит от прочности отдельных частей применяемого изделия. При повышении прочности существенно увеличивается долговечность. На практике получили широкое распространение следующие варианты исполнения:

1. Третий класс рассчитан на грузоподъемность не более 100 килограмм.
2. Пятый класс может применяться для нагрузки не более 300 килограмм.
3. Восьмой обладает показателем грузоподъемности 800 килограмм.
4. Десятый класс рассчитан на нагрузку до 1200 килограмм.
5. Двенадцатый характеризуется свойствами, которые позволяют транспортировать груз весом до 3150 килограмм.

Более высокий показатель становится причиной существенного повышения пластичности, за счет чего прочность снижается до на 10-15%. Эти и многие другие моменты учитываются в случае выбора наиболее подходящего изделия.

Внутри каждого класса также проводится классификация по минимальному показателю диаметра. Не стоит забывать о том, что ГОСТа для подобного изделия пока нет, нормативные требования указываются в РД 11-07-2007. При производстве также учитываются нижеприведенные моменты:

1. Класс прочности.
2. Условное наименование.
3. Диапазон температуры, при котором может применяться цепь.
4. Длина и некоторые другие моменты.

Сегодня цепные стропы комплектуются не только захватными крюками, но и концевыми ограничителями. Класс прочности зависит от типа применяемого материала при изготовлении и некоторых других моментов.

Какой должна быть бирка

Нет определенных правил относительно того, как должна выглядеть маркировка. Не существует единая бирка на страховочную привязь, образец не разработан. Поэтому она может составляться в произвольном порядке – главное, чтобы на ней были нанесены основные данные. А вот по поводу внешнего оформления бирки разработаны строгие рекомендации.

Так, бирка должна быть яркой, с четко читающимися символами. Если буквы и цифры выглядят размазанными, их трудно различить – не берите такую привязь. Форма, расцветка, размер бирки роли не играет, главное, чтобы ее цвет не сливался с цветом самих ремней. Зная это, уважающие себя производители всегда используют контрастные оттенки. Так, если расцветка привязи светлая, бирка должна быть выполнена ярким цветом – черным, синим, красным. На темные ремни, напротив, наносится белая символика.

Краска, которой пишется маркировка, является несмываемой, а сама тканевая бирка обязана иметь защитную пропитку (тоже для долговечности). Бирку обычно прикрепляют к стропам, при этом нередко с изнаночной стороны.
