Резка листового металла приспособлением для болгарки

Инструкция как сделать роликовые ножницы из подшипников своими руками

Как уже говорилось, вариантов изготовления самодельного роликового режущего инструмента много, но какой выбрать для себя, зависит не только от возможностей, но еще и наличия необходимых расходных материалов. Если понадобился простой самодельный роликовый нож, то сделать его можно из подшипников. Принцип изготовления простой, и для начала разберемся, какие инструменты и материалы понадобятся для того, чтобы его сделать:

Два подшипника 204 или 205. Использовать можно и другие подшипники, какие есть в наличии. Они не обязательно должны быть одинакового размера
Уголок 50-60 мм длиной до 30 см
Резьбовые соединители, шайбы, гайки и прочие мелкие расходники
Стальная трубка, из которой необходимо изготовить рукоятку для роликовых ножниц
Из инструментов понадобится сварочный аппарат, а также дрель и болгарка

Когда все необходимые материалы готовы к работе, можно приступать к делу. Инструкция по самостоятельному изготовлению роликового ножа имеет следующий вид:

Сначала необходимо подготовить уголок, так как он будет выступать в роли корпуса, на котором будут размещаться дополнительные элементы
Стачиваем кромку подшипников. Причем сделать это нужно так, чтобы в итоге кромка получилась с острым углом. На обоих подшипниках необходимо «снять» кромку, так как от этого зависит возможность применения роликовых ножниц по назначению
Далее необходимо просверлить отверстие в уголке, и закрепить на нем один подшипник. Для закрепления используется болт с потайной шляпкой. Для закрепления подшипника используется также шайба, за счет которой будет обеспечиваться надежный прижим к стенке уголка

Подшипник крепится так, чтобы его наружная обойма выступала на 1-2 мм сверху от края уголка

Немаловажно предусмотреть возможность его регулировки соприкосновения со вторым подшипником, подложив шайбы с внутренней стороны
С обратной стороны при закреплении подшипника нужно предусмотреть, чтобы шляпка крепежного болта была утоплена в основании уголка. Это надо для того, чтобы самодельный инструмент свободно перемещался по краю верстака

Если утопить шляпку не получается, то можно сделать для нее паз в конструкции верстака, что также вполне уместно при использовании самодельных ножниц

Первая часть работ на данном этапе считается выполненной, поэтому следует перейти к изготовлению второй части. Это рукоятка, второй подшипник, а также отгибатель листа
Используя аналогичный уголок длиной в 2 раза меньше, необходимо закрепить на нем второй подшипник. Предварительно уголок при помощи болгарки необходимо вырезать такой формы, как показано на фото ниже

На торцевую часть полученной заготовки необходимо закрепить подшипник, просверлив предварительно отверстие

Заготовку из уголка приварить к основной части так, как показано на фото. При этом важно учитывать, что верхний подшипник должен вплотную соприкасаться с нижним подшипником, а его наружная обойма должна располагаться на расстоянии к основанию уголка до 1 мм

В завершении необходимо присоединить ручку к получившейся установке, чтобы удобно было работать

В итоге получается самодельный режущий инструмент для резки металлических листов толщиной до 0,5 мм. При использовании устройства надо учитывать, что предназначается оно исключительно для работы с листовыми материалами. В процессе эксплуатации будет изнашиваться кромка подшипников, поэтому целесообразно предусмотреть при изготовлении возможность регулировки соприкосновения подшипников. Все подробности изготовления и применения такого инструмента на видео ниже.

Это интересно!При вращении одного подшипника рукой, второй также должен вращаться, что говорит о правильности изготовления самоделки. Чем больше расстояние между торцевыми частями подшипников, тем ниже качество работы инструмента. В завершении для примера стоит привести пример того, сколько стоит заводской роликовый нож, а также, какие технические параметры он имеет. Для примера рассмотрим станок марки Trim Cutter 3017 и его технические параметры:

Толщина листового металла максимальная — 0,7 мм
Вес устройства составляет 4 кг
Габаритные размеры — 220х180х260 мм
Стоимость от 25 000 рублей

Исходя из вышесказанного, можно отметить, что сделать роликовые ножницы для резки тонколистового металла своими руками вовсе не трудно. Для этого не понадобится много сил и расходных материалов. Уделив всего 3-4 часа свободного времени, можно сделать высокоэффективный режущий инструмент в домашних условиях. С роликовыми ножницами не понадобится думать, чем отрезать металлический лист при монтаже оконных откосов или как порезать оцинковку на полоски, так как с ним любые подобные работы выполняются легко, быстро и эффективно.

Изготовление дискового отрезного станка

Станина для станка

Для любого изобретения потребуются те или иные детали, будь то покупные элементы или самодельные детали. Для создания отрезного детища потребуется следующее:

Металлический уголок с размерами № 24.
Металлический швеллер № 10.
Подвижный вал.
Трубки для изготовления рукояти.
Сварной аппарат.
Подшипники для маятникового механизма.
Привод электрический.
Короб для расположения электроники.
Тумблер включения и выключения.
Цепь осуществляющая запуск.
Обмотка.
Электрическая дрель.
Крепёжные элементы (болты, винты).

Разберём ход сборки всего оборудования:

Мотор для самодельного отрезного станка

Первым делом, болгаркой нарезаются заготовки на раму размерами 400х600х1200 мм.
С помощью сварки осуществляется сборка рамы из подготовленных деталей.
Поверх всей рамы вваривается швеллер. Он придаст дополнительную прочность станку и будет служить направляющей.
На швеллер прикручиваются несколько вертикальных опор.
Далее производится монтаж следующей рамы, на которой будет располагаться двигатель и вал. Размеры рамы должны составлять 400х600 мм.
На раме крепится плита, предназначенная для двигателя. Лучшим электродвигателем для этих целей является асинхронный движок. Мощность его должна составлять от 1.5 до 3 кВт. После установки движка, необходимо произвести его подключение к трёхфазной сети.
Вал, фланцы, опоры со шкивом выполняются на токарном станке.
Далее производится установка подшипников и шкива.
Установка короба, в котором располагается схема, осуществляется в нижней части рамы.
Между вертикальных опор вставляется вал с втулкой. Диаметр вала 12 мм. Зазор между втулкой и валом должен быть сведён к минимуму.
С двух сторон на втулке привариваются ограничители из кусочков швеллера.
На длинную опорную балку и на куски швеллера устанавливается электромотор и механизм порезки.
Заключительным шагом является установка ремня, который связывает вал и мотор.

Исходя из вышеизложенных шагов сборки, можно сделать вывод, что собрать такой агрегат своими руками будет намного дешевле. Более того, в процессе сборки, вы сами регулируете весь механизм, как говорится под себя.

Подключение кнопки, которая предназначена для аварийных ситуаций, осуществляется напрямую, а двигатель через короб со схемой и автомат.

Совет: Если вы хотя бы один раз собрали такое сооружение своими руками, вы с лёгкостью сможете заняться ремонтом подобных агрегатов. Всё потому, что весь механизм такого станка вы будете знать наизусть.

Изготовление отрезного станка на основе болгарки

Отрезной станок по металлу с болгаркой

Помимо классической вариации отрезного станка

Существует и упрощённый вариант станка с использованием болгарки (УШМ). В данном случае делается рамка, в которую крепится вторая рамка на втулку. Именно на вторую рамку закрепляется УШМ с помощью металлических креплений.

Для того, чтобы болгарка смогла возвращаться в исходное положение, необходимо закрепить рамку и болгарку тугой резинкой или пружиной. Сама же рама закрепляется на подготовленную станину или же на большой и тяжёлый стол. Тяжесть стола обеспечит минимум вибрации. Если же готовится станина, то её необходимо крепить на подготовленный заранее фундамент. Такое изобретение может послужить хорошим инструментом в домашней мастерской или же отличным приспособлением для совершения раскроя металла.

Если вы будете искать отзывы в интернете о данном агрегате, то вы найдёте только положительные отзывы. Ведь действительно, такое изобретение очень удобно в своём роде. С его помощью не нужно мучиться с болгаркой в руках, в изогнутом состоянии. Если и выбирать отрезной инструмент для тех или иных работ, то только дисковый отрезной станок.

Подготовка: инструменты и материалы

Стойка для болгарки своими руками изготавливается из металлических профтруб квадратной формы в разрезе (толщина стенок — 2 мм), к нему привариваются/привинчиваются: лист металла в качестве подставки, болты для закрепления и пружина (для противовеса). Соединять их придётся с помощью сварочного аппарата.

Если в доме нет труб, то в качестве материала сгодится и дерево твердых пород, а сварку можно заменить сверлением. В таком случае дополнительно понадобятся: шлифовальный аппарат, уголок, набор гаек и болтов с дрелью. Деревянный самодельный держатель для болгарки удобен тем, что его можно разбирать и собирать обратно.

Маятниковая пила своими руками

Самодельная маятниковая пила, сделанная умельцем своими руками: фото, подробное описание, а также видео, где показана пила в работе.

Отдельно хочется сказать по поводу двигателя. Просматривал примеры станков, большинство рекомендуют ставить двигатели на 3 кВт, в идеале подключение к 3-х фазной сети или через ёмкость к однофазной.

У меня в наличии был двигатель на 1,2 кВт 1450об/мин, решил его использовать для изготовления станка, скорость на круге увеличить шкивами, чтобы не потерять мощность и без того малую я использовал частотник.

Размер круга 230-й, с возможностью установки и 300-го.

Процесс изготовления маятниковой пилы показан на фото.

На маятниковый узел использовал вал ротора от сгоревшего двигателя. Опоры под подшипники сделал из водопроводной трубы.

Вал и опору делал токарь. Рама для двигателя и вала сварена из профильной трубы 40 х 40 мм.

Стол сделан из уголка 45 х 45 мм и профильной трубы 40 х 40 мм.

На двух ножках стола колёса 75 мм, на противоположных — регулируемые опоры.

Столешница покрыта стальным листом 2 мм, защитный кожух из листа 1,5 мм

Остановлюсь немного на частотном преобразователе, цена на них начинается от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался. Сделал самодельный частотник, описывать его не буду, в интернете есть схемы и подробное описание. Просто покажу пару фото как выглядит изготовленный мной.

Частотный преобразователь в корпусе, будет закреплён под столом пилы.

Крепление крышки защитного кожуха на удлинённых гайках, которые используются в паре со строительными шпильками.

Самодельной маятниковой пилой я полностью доволен, немного не нравится как летят искры при работе, нужно мудрить что-то с искроприёмником, как сделано в заводских торцовках. Станок свободно пилит трубу D50 с толщиной стенки 3 мм, при этом двигатель справляется без напряга, мощности вполне хватает. Габаритные размеры станка:

Длина — 700 мм.
Ширина — 400 мм.
Высота — 700 мм.

Видео автора: работа самодельной маятниковой пилы.

Автор самоделки: Виталий Толкач. г. Минск.

Как превратить болгарку в плиткорез?

Конструкция болгарки не позволяет проводить резку с максимальным упором – устройство придется постоянно держать на весу или привлекать ассистента. Наиболее рациональное решение – слегка модифицировать болгарку, превратив ее в удобный и более безопасный электроплиткорез.

Затем приступают к фиксации шлифовальной машины. В этом вопросе помогут специальные зажимы, способные прочно зафиксировать корпус инструмента. Усовершенствовать импровизированный плиткорез можно, добавляя к конструкции емкость с водой для охлаждения диска и насадку для влажной резки.

Тестовую распиловку проводят только тогда, когда убедятся в надежной фиксации станка. Плитку укладывают по метке лицевой стороной вверх, включают болгарку и углубляют режущую кромку, подавая кафель от себя.

Техника безопасности

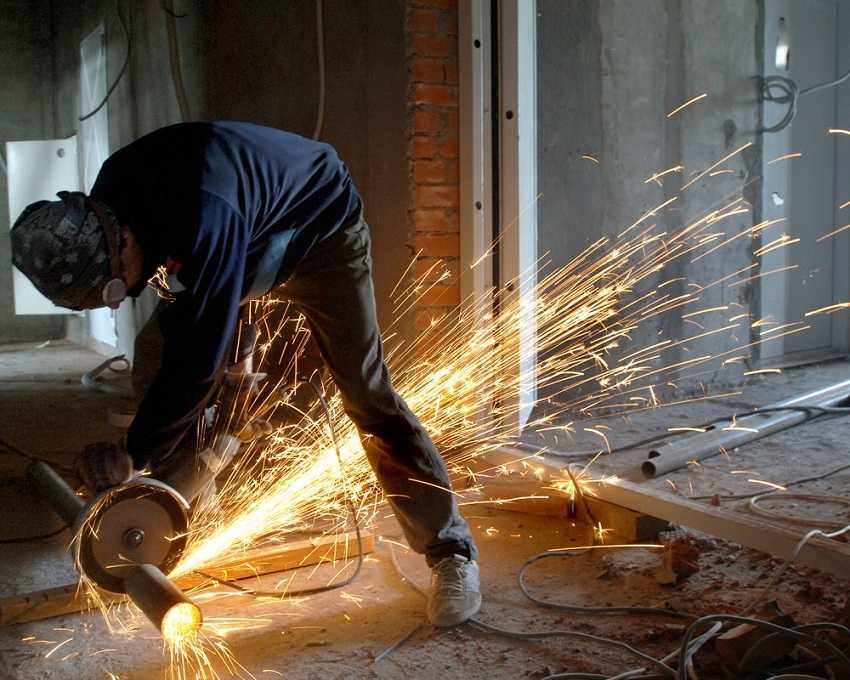

Техника безопасности при резке болгаркой – это способ оградить себя от травм и ранений. Не стоит пренебрегать правилами, действенность которых доказана на практике. Обязательными элементами при работе с болгаркой являются:

защитные очки (вытягивать окалины с глаза не очень приятно, а лишиться зрения никто не хочет);
защитные наушники;
перчатки;
плотная одежда, закрывающая все участки тела.

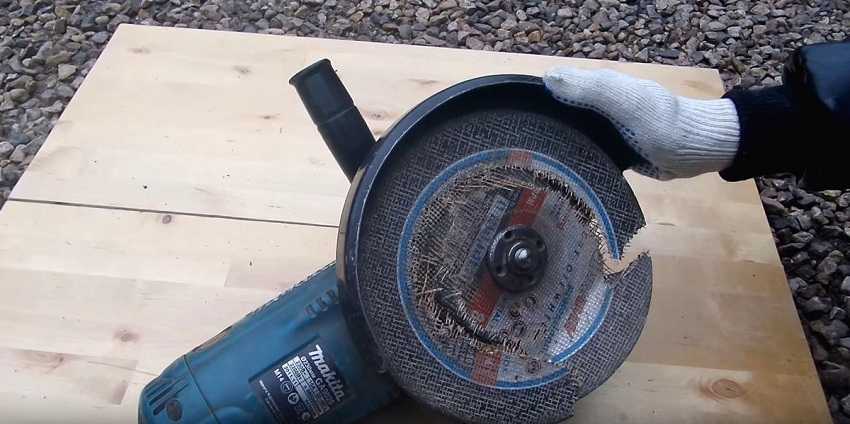

Ни в коем случае не режьте металл без защитного кожуха. Разорванный диск может полететь куда угодно. В данном случае не спасут ни очки, ни маска. Проведенные тесты показали, что разорванный диск способен пробить мотошлем. История помнит множество трагических случаев, не забывайте и вы о них.
Располагайте свое тело таким образом, чтобы оно не находилось на одной линии с диском. Даже в случае его разрыва он пролетит мимо вас.
Если режете металлическое изделие, находящееся на земле, то расположите болгарку между широко расставленных ног. Пример на фото.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
Произвести распиливание материалов под разными углами
Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Возможные проблемы

Демонтаж старого трубопровода нужно осуществлять до максимально возможного предела, так как отрезать чугунную трубу лучше до места перехода его в раструб. Тогда стыкование нового пластикового трубопровода и чугунной трубы займет меньше времени и сил. Не раздумывайте над тем, чем разрезать чугунную трубу, воспользуйтесь болгаркой.

Как распилить чугунную трубу, если у вас нет болгарки? Возьмите ножовку по металлу и приступайте к работе, но это, естественно, увеличит продолжительность демонтажных операций.

Резка чугунной трубы болгаркой

Если попытки демонтажа увенчались неудачей, расстраиваться не стоит: в магазинах продаются переходные муфты, специально предназначенные для соединения чугунных и полимерных труб.

Иногда при разрезании пластиковых труб могут возникнуть затруднения. Попробуйте распилить ее по окружности наполовину, а после оказать несильное давление или произвести легкое вращение – труба лопнет.

Перед соединением чугунных труб и полимерных требуется очистить первые от серы, применяя все то же нагревание. После удаления серы трубам дается возможность остыть, как правило, это несколько часов. На завершающем этапе проводится монтаж новой канализационной сети. Лучше всего приобрести трубы из современных материалов: пластика или металлопластика.

Как известно, чугун является хрупким металлом, тем не менее чугунные трубы можно резать несколькими способами. Именно о них и пойдёт речь в этой статье.

Чугунные трубы можно распилить с помощью обычной ножовки по металлу и зубила. Делается эта работа таким образом. Сначала нужно наметить на поверхности трубы линию отреза. После этого под место распила нужно подложить деревянную доску и сделать по всей длине линии надпил глубиной несколько миллиметров. После того как линия надпила замкнётся, трубу следует сдвинуть на край доски так, чтобы надпил свисал над доской. Теперь нужно лезвие зубила вставить в надпил и сделать резкий удар молотком. Конец чугунной трубы после этого ровно отвалится.

Кроме того для резки чугунных труб есть специальные труборезы. Первым делом на труборез нужно установить резак. Он представляет собой металлический диск с алмазным напылением по режущей кромке. После этого с помощью рукоятки следует плотно обжать трубу. Только после этого можно начинать делать распил. Пожалуй самыми хорошими труборезами для чугунных труб являются труборезы марки Exact Pipecut.

Разрезать чугунную трубу можно и с помощью болгарки. Об этом простом способе много писать не стоит, так как каждый мужчина и без того знает как следует пользоваться этим инструментом. Единственное, что нужно иметь в виду так это то, что для распиловки чугунных труб нужно использовать отрезной диск на бакелитовой основе. Диски на керамической связке для чугунных труб не подходят.

Кроме того существует два метода газовой резки чугунных труб. Это газокислородная и кислородно-копьевая резка.

Суть первого метода состоит в воздействии на трубу тончайшей струи пламени под высоким давлением. Продуктом сгорания здесь может быть смесь керосина с кислородом или же смесь солярки с кислородом. Такой метод используется в строительстве, на производстве, а также при ликвидации техногенных аварий.

Принцип действия кислородно-копьевой резки состоит в следующем. В качестве режущего инструмента здесь используется тонкая трубка из калёной стали. Конец этой трубки разогревают до температуры 1350 градусов. Делается это при помощи того же газового сварочного аппарата или паяльной лампы. Затем через эту трубку подают кислород, который воспламеняется и на выходе достигает температуры в две тысячи градусов. Именно пламенем кислорода и производится разрез трубы.

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

Установка диска по дереву для пропила фанеры

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

Нужно отметить первое отверстие, которое после просверливается

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает

Отверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

Необходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

Углы следует вымерять как можно тщательнее

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.

Стойка для болгарки

Независимо от того, насколько квалифицирован мастер, ему нужны идеальные приспособления, чтобы выполнить свою работу. Стойка болгарки предоставляется как отличное приспособление для доведения до совершенства этих угловых изделий.

Стойка для болгарки своими руками

Стенд болгарки позволяет шлифовать на совершенных углах 115 мм-125 мм. Если стойка из алюминиевого сплава, это позволяет иметь приспособление, которое, несомненно, будет служить долго.

Получите больше от вашей угловой шлифовальной машины с помощью удобного держателя. Угловые шлифмашины — это опасные приспособления. Самодельные приспособления для работы болгарки позволят вам иметь больше контроля над ними, но все же мы должны использовать все необходимые средства защиты, такие как защитные очки и перчатки.

Что понадобится:

Приспособления для деревообработки.
Кусок жесткой фанеры 300×100×20 мм.
Кусок жесткой фанеры 150×100×20 мм.
1 винт M12 длиной 30 мм.
2 шайбы M12.

Держатель для болгарки

Конструкция очень простая, необходимо только сформировать деталь 150X100X20, адаптировать его для формы болгарки.

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

У мастера всегда есть возможность расположить болгарку под нужным углом.
Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
Существенно повышается производительность труда.
Эксплуатация таких стоек отличается высоким уровнем безопасности.
Гарантия высокой степени устойчивости для вращающегося держателя.
Отсутствует необходимость удерживать тяжёлый инструмент в руках.
Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Из чего можно изготовить нож

Варианты могут быть самыми разными, здесь нужно обращать внимание на то, что именно планируется резать. Так, если это будет не самая прочная по своей структуре листовая сталь, в том числе, алюминий, оцинкованный металл и прочие подобные материалы, вполне подходящим решением будут самые обычные подшипники

Правда для этого придётся провести предварительную заточку их торцов.

Для проведения резки, один из роликов, тот, который будет играть роль приводного, устанавливается на рукоять, за счёт которой и будет осуществляться прижим ножа к металлу

Обратите внимание, чем больше диаметр подшипников, тем с большей скоростью можно будет проводить резку материала

Чтобы процесс резки проходил с максимальным комфортом и точностью, приспособление можно дополнительно оснастить направляющими – сложности особой это не составит, зато в дальнейшем гарантировано сослужит добрую службу.

Полученный инструмент достаточно универсален и его вполне можно использовать в комплексе с самым разным металлообрабатывающим оборудованием, в том числе и листогибочными станками, изготовить которые также можно самостоятельно в домашних условиях.

самодельный роликовый нож по металлу

Роликовый нож. Ножницы по металлу своими руками. (часть 2).Обзор. Ножницы по металлу своими руками. Листогибочный станок своими руками настройка. BENDER. Ручной роликовый мини листогиб. Работа пресса эксцентрикового ручного с полуавтоматическим штампом. Роликовый нож для листогиба своими руками. Продолжение следует. Самодельный ТРУБОГИБ за 550 р. Хитрый привод. Закручиваем винтовые сваи мотобуром. Сравнение роликовых ножей для листогибов Tapco и Van Mark. Правка выпуклого профиля на точильном камне. Дисковые ножницы СППР-А 1250/1,5. Станок для заточки ножниц. Вид изнутри. Листогиб роликовый. Ремонт роликового ножа Sorex | Отрезной нож.

Share this video on Facebook

FunnyCat.TV | 2014-2017 Best funny cats videos.

Powered bypublic API»s

Преимущества применения роликовых ножей

Листовой металл режется разными способами и инструментами. Один из вариантов — применение роликового ножа. Приспособление используется в промышленных или домашних условиях. На рынке представлены заводские модели, но изготовить роликовый нож для листового металла своими руками, осуществимая задача. Такую возможность определяют объёмы обрабатываемого материала и экономическая целесообразность.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск

Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Варианты приспособлений для болгарки, позволяющих резать листовой металл
