Устройство герконового переключателя

Основной исполнительный элемент герконового датчика — герконовый выключатель. Устройство представляет собой маленький стеклянный баллон, наполненный инертным газом или с откачанным воздухом. Газ или вакуум препятствуют образованию искр и окислению контактной группы. Внутри колбы находятся замкнутые контакты из ферромагнитного сплава прямоугольного сечения (пермаллоевая проволока) с золотым или серебряным напылением. При попадании в магнитный поток контакты герконового переключателя намагничиваются и отталкиваются друг от друга — происходит размыкание цепи, по которой течет электрический ток.

Схема подключения герконового датчика уровня воды

Герконовые переключатели являются маломощными устройствами и неспособны коммутировать большие токи, поэтому они не могут быть использованы непосредственно для отключения и включения насоса. Обычно они задействованы в низковольтной схеме коммутации работы мощного реле насоса, помещенной в шкаф управления.

На рисунке представлена простейшая схема с датчиком, реализующая управление дренажным насосом в зависимости от водного уровня при откачке, состоящая из двух герконов SV1 и SV2.

При достижении жидкостью верхнего уровня магнит с поплавком включает верхний геркон SV1 и на катушку реле P1 подается напряжение. Ее контакты замыкаются, происходит параллельное подключение к геркону и реле самозахватывается.

Напряжение поступает на катушку мощного реле в цепи электропитания насоса, его контакты замыкаются и электронасос начинает работать. При падении уровня воды и достижении поплавка с магнитом нижнего геркона SV2 он включается и на катушку реле P1 с другой стороны также подается положительный потенциал, ток перестает течь и реле P1 отключается. Это вызывает отсутствие тока в катушке силового реле P2 и как следствие прекращение подачи напряжения питания на электронасос.

Рис. 6 Поплавковые вертикальные датчики уровня воды

Аналогичная схема управления насосом, помещенная в шкаф управления, может быть использована при отслеживании уровня в емкости с жидкостью, если герконы поменять местами, то есть SV2 будет находиться вверху и отключать насос, а SV1 в глубине бака с водой его включать.

https://youtube.com/watch?v=nlzFfcd60SA

Датчики уровня могут быть использованы в быту для автоматизации процесса при заполнении больших емкостей водой при помощи водяных электронасосов. Наиболее просты в установке и эксплуатации герконовые виды, выпускаемые промышленностью в виде вертикальных поплавков на штангах и горизонтальных конструкций.

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Классификация устройств

По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.

Недорогие приборы промышленного производства

Различные модификации АРС

Такие поплавковые датчики применяются, как правило, в водоёмах. Измерительная головка в приборах этого типа небольшая, что делает прибор компактным. Нагрузочная возможность применения, согласно инструкции по эксплуатации, может достигать 1 ампера. Ввод провода в устройства герметичный. Корпус сделан из пластика. Рабочий дифференциал срабатывания равен 45 градусам. Максимальное давление для корректной работы приборов — 3 бара. Стоимость около 2 тыс. рублей в зависимости от модификации.

Устройства контроля заполнения ёмкости «Кристалл»

Эти датчики поплавкового типа можно применять в агрессивных средах. Очень компактны. Измерительная головка 2.3 сантиметра в диаметре. Максимальное давление корректной работы достигает 3.3 бара. Проводной вход выполнен в виде пластикового уплотнителя. Приборы оснащены барьером искрозащиты. Могут работать в горячей среде. Цена чуть выше 2 тыс. рублей, в зависимости от модификации.

Приборы Burkle

Эти устройства предназначены для загрязнённых сред, но также могут быть использованы и в чистых водоёмах, и резервуарах с чистой водой. Максимальное давление корректной работы составляет 4.1 бара. Максимально возможная нагрузка равна 1А. Возможна работа в средах, нагретых до 170 градусов, в жидкостях плотностью до 3 кг на кв. см. Средняя цена прибора составляет 2200 рублей и зависит от незначительных модификаций, вносимых производителем.

Датчики Fine Tek и Wilo

Эти устройства поплавкового типа можно использовать в агрессивных средах. Применяются для дренажных целей, также могут быть установлены в колодцах. Датчики выдерживают нагрузку до 2 ампер. Измерительные головки компактны и составляют 2.5 см. Проводные входы выполнены в специализированном уплотнителе. Корпуса сделаны из термостойкого пластика. Устройства оснащены топливными зондами, что позволяет их использование в горючих средах. Цена колеблется от 2 тыс. до 2500 рублей и также зависит от модификации.

Приборы Wilo поплавкового типа наиболее дёшевы, но функционально не предназначены для агрессивных сред применения и могут быть использованы только в чистой воде. Датчики обладают небольшими измерительными головками и имеют компактный вид. Максимальная температура использования равна 140 градусам. Рабочий дифференциал равен всего 30 градусам. Максимальное рабочее давление не превышает 2 бара. Цена таких датчиков колеблется в районе 1900 рублей.

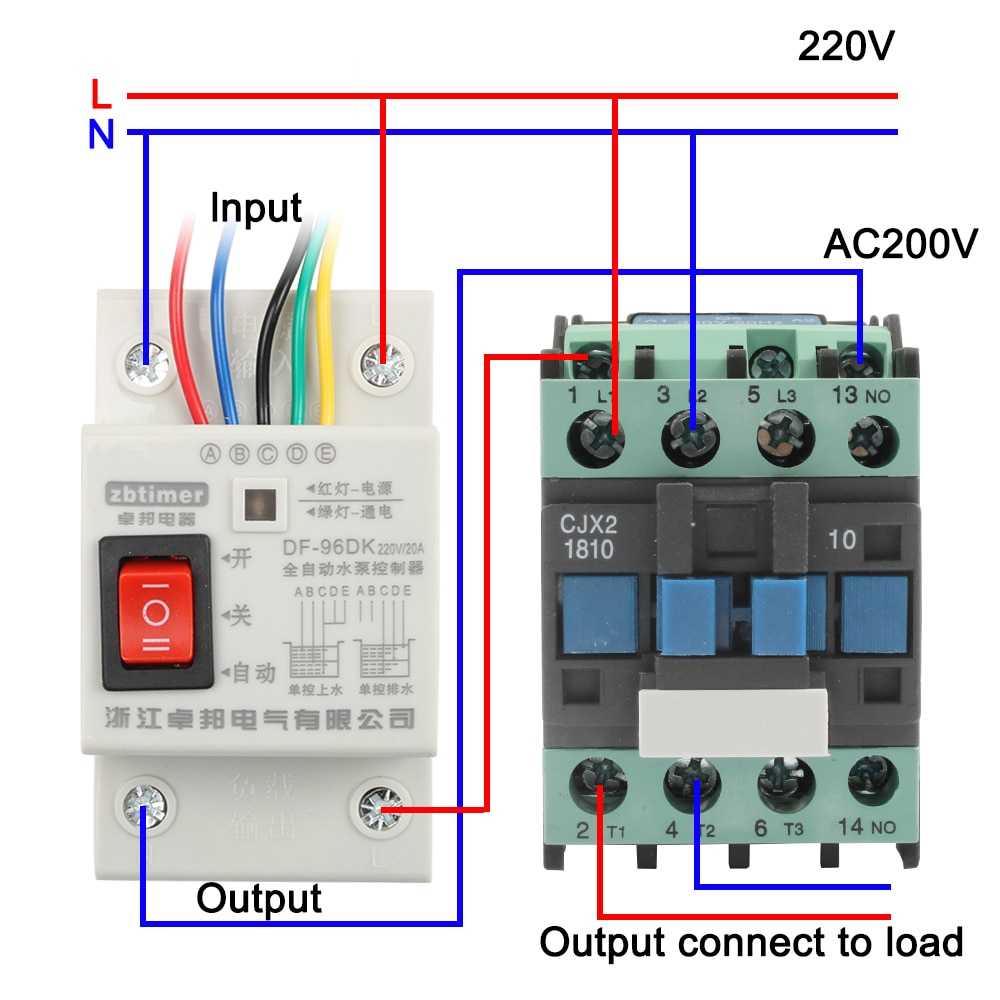

Реле контроля уровня жидкости

Наверняка, многие сталкивались с вопросом поддержания уровня воды в той или иной емкости. А все потому, что многие сферы деятельности человека и отрасли хозяйства зависят от использования воды. Потребность в постоянном наполнении резервуара жидкостью может потребоваться в любом загородном доме, на даче, в личном подсобном хозяйстве. Это касается баков, обслуживающих систему водоснабжения дома, бассейнов, фонтанов, прудов, систем полива растений, автоматических поилок для домашнего скота. Даже резервуар обычного дачного душа приходится постоянно наполнять!

Нередко возникает и другая проблема — своевременно откачать воду до нужного уровня или полностью осушить какой-либо объект. К примеру, если подвал затопляется грунтовыми водами или вам нужно подстраховаться на случай прорыва трубы. Также это востребовано в системах мелиорации и осушения земель. И неплохо бы все вышеперечисленное автоматизировать, потому что бегать каждый раз с ведром воды вряд ли кому-то доставит удовольствие. Решить эту задачу позволит современное реле контроля уровня жидкости.

Суть работы такого устройства достаточно проста. Если уровень воды падает ниже заданной отметки, то реле включает насос, который снова заполняет емкость водой. А когда уровень доходит до максимально заданного значения, то реле останавливает работу насоса. Технически это выглядит так: на верхний и нижний уровень устанавливают два датчика, сигнал от которых идет к реле, а уже от реле идет подключение непосредственно к насосу. В результате резервуар всегда будет наполнен или, наоборот, всегда пуст, если в этом есть такая необходимость.

В сравнение с аналогичными системами реле контроля уровня имеет существенные преимущества, рассмотреть которые можно на примере модели NJYW1 от Chint Electric. Конечно, нагонять воду в резервуар может и оборудование для поддержания давления, но реле контроля уровня обойдется значительно дешевле! К тому же, технически подключение реле NJYW1 существенно проще и надежней в работе. А если сравнивать с поплавковыми системами контроля уровня, то здесь есть следующие нюансы:

Во-первых, поплавковое устройство не выкачает воду до конца и не наполнит до упора закрытый резервуар, потому что поплавок просто-напросто упрется в дно, наклонится или коснется крышки бака.
Во-вторых, установка поплавка занимает много места, чтобы он мог свободно двигаться и ни за что не цепляться. А реле контроля уровня NJYW1 менее прихотливо во всех этих вопросах. Его датчики представляют собой оголенные медные провода, которые можно установить легко, незаметно и где угодно.

Реле контроля уровня NJYW1 от Chint Electric может решать и весьма специфические задачи. К примеру, защищать насос от поломки или перегрева в результате холостого хода. Вот представьте себе колодец или подвал, где воды не так много. В этом случае насос при осушении будет качать воздух или еще хуже — грязь и песок со дна. Однако, если смонтировать реле NJYW1 с контрольным датчиком на дне емкости, то автоматика не позволит включить насос, когда воды нет.

Продолжая список преимуществ реле контроля уровня Chint Electric, необходимо отметить, что в устройстве используется только цифровая логика работы. В отличие от аналоговых реле модель NJYW1 потребляет меньше электричества, а датчики можно установить на расстоянии до одного километра! Устройство абсолютно безопасно, даже на самих датчиках подаваемое напряжение настолько мало, что вы не почувствуете характерного пощипывания при прикосновении языком. А значит, реле контроля уровня NJYW1 смело можно устанавливать для наполнения детских бассейнов. Вы также можете забыть про настройку аппарата, реле NJYW1 производит все настройки автоматически и не требует вмешательства человека. Это отличный вариант для тех, кто не хочет разбираться в тонкостях технического оборудования, а хочет просто его установить, пользоваться и получать надежный результат.

Указатель уровня воды своими руками

Схема очень простая, но работает прекрасно. В конце статьи будет видео, где наглядно показана работа этого указателя уровня воды, который мы сделаем вместе с вами.Для начала работы соберём детали, которые нам потребуются для изготовления устройства.

Нам понадобится:Микросхема ULN2004 или ей подобная, контактная площадка для установки микросхемы на плату. При наличии такой площадки отсутствует риск перегреть ножки микросхемы паяльником или повредить её внутреннее устройство статическим электричеством. Да и ремонт схемы, при необходимости, сокращается до нескольких секунд. Достаточно вынуть из гнезда горелую микросхему и вставить на её место новую. Сплошная выгода, особенно для не очень опытных радиолюбителей.Резисторы R1 — R7 — 47Kom.R8 — R14 — 1Kom.Светодиоды любого цвета по вашему выбору, диаметром 3 — 5 мм.Конденсатор 100Mkf 25v.Клеммные колодки любого типа, а можно и вообще без них, но удобство пользования устройством несколько снизится.Макетная плата любая, лишь бы все компоненты влезли. Я пользуюсь такими платами, потому что не хочется заморачиваться на изготовление печатной платы, просто так мне удобнее и более привычно.

Компоненты все собрали и приступаем к изготовлению нашего устройства.

Всё оборудование будет блочным (так возрастают возможности модернизации и упрощается ремонт), по возможности дешёвым и простым, чтобы многие могли повторить.

Кабель, который идёт к датчикам уровня, можно поставить любой восьмижильный сигнальный, их продают сейчас всякие и в разных магазинах, которые занимаются сигнализацией, электрикой. Сечение жил и длина кабеля не играют особой роли. Есть кабели совсем тоненькие и дешёвые.

Как изготовить датчики уровня, нужно думать и изготавливать по месту применения. Контакты датчика выполнить лучше всего из нержавейки. Плюсовой общий электрод нужен массивный. Я делал из маленькой нержавеющей ложки, электрод работает нормально и совсем не поддаётся электрохимическому растворению. Места где припаиваются провода к электродам, лучше всего заизолировать при содействии любого клеевого пистолета (надёжно сохраняются от растворения).

Впрочем, если запитать схему посредством кнопки без фиксации, то растворения не будет. Нужно посмотреть, сколько воды — нажал на кнопку. Отпустил и питание схемы выключилось. На даче питание схемы можно применить от батареек или пальчиковых аккумуляторов, соединённых последовательно, и с кнопкой (хватит на длительный период) или от старенького аккумулятора. Данное устройство не требовательно к напряжению питания.

Удачи вам.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сделать датчик уровня воды Геркон своими руками — схема и видео

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле.

К преимуществам герконов отнесем:

надежность, которая в 100 раз больше, чем у обычных открытых контактов;
быстродействие;
срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.

Недостатки:

малая коммутируемая мощность;
малое число контактных групп в одном баллоне;
хрупкость стеклянного баллона;
чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.

Прин

Как собрать датчик уровня воды

Вариант 1

Для сборки датчика уровня воды понадобится:

два одноразовых шприца 10 мл и 2 мл;
прозрачная гелевая ручка;
неодимовый магнит небольшого размера;
герконы — 2 шт.

Два Геркона необходимо для отслеживания повышения и понижения уровня воды. Если нужно контролировать либо повышение, либо понижение уровня, то достаточно одного Геркона. Если несколько Герконов установить последовательно, то можно отслеживать ступенчатое изменение уровня воды.

Подробную сборку и испытания датчика в работе можно посмотреть на видео в конце страницы.

Вариант 2

Еще один пример самостоятельного изготовления датчика уровня воды. Датчик был установлен на пластиковой трубе канализационного септика частного загородного дома. Назначение датчика — контроль заполнения резервуара септика сточной водой.

Работа датчика основана на перемещении магнита по оси, на которой закреплены два Геркона. При замыкании контактов Геркона включается световой сигнал определенного цвета, сигнализирующий о степени заполнения септика.

Когда поплавок находится в нижнем положении, горит светодиод зеленого цвета HL1 и работает второй Геркон. Уровень жидкости находятся ниже поплавка, ограниченного стопором, и контакты Геркона замкнуты магнитом. По мере заполнения септика и поднятия уровня сточной воды магнит перемещается и включает желтый светодиод HL2, отключив HL1. При максимальном уровне жидкости включается светодиод красного цвета HL3, а желтый отключится. Если поплавок или магнит несправны (поломка стопора, смещение магнита, опрокидывание поплавка), то гореть должен будет желтый светодиод. Если в схеме использовать реле, то можно применять его, как исполнительное устройство для более мощных нагрузок. Ко второму Геркону также можно подключить зуммер или сотовый телефон и т.д.

Материалы для изготовления датчика уровня воды

муфта соединительная д. 50 мм, 2 шт.;
заглушка д. 50 мм, 2 шт.;
хомуты пластиковые, 2 шт.;
профили пластиковые мебельные;
кембрик термоусадочный д.30-40 мм;
пластмассовая пластина т. 4-6 мм;
заклепки 10 шт.;
магнит неодимовый 1 шт.;
герконы 3 контакта, 2 шт.;
кнопка (выключатель) низковольтный 1 шт.;
резистор 680-1,5к. 1 шт.;
светодиоды, 3 шт.;
провода низковольтные 5-и жильные;
штекер 4 ножки;
термоклей, силикон;
питание 12В, батарейка на 3В.

Из инструментов понадобятся:

электродрель;
термопистолет;
строительный фен;
паяльник;
отвертки, пассатижи и т.д.

Схема датчика уровня воды

Схему датчика уровня воды для изготовления своими руками следует выбирать в зависимости от технологических задач, которые предстоит решать датчику, и условий, в которых он будет работать. Вариантами схем может быть светодиодная индикация, управление насосным оборудованием в автоматическом и ручном режиме, звуковая сигнализация и т.д. Любые варианты схем можно легко найти на интернет сайтах соответствующей тематики.

Сборка датчика уровня воды

На пластиковый хомут закрепите Герконы термоклеем, предварительно определив необходимое расстояние экспериментально. Соединение обработайте силиконом;
Готовый браслет оденьте на муфту. Длина держателя поплавка определяет ход срабатывания устройства;
Поплавок нужно нагреть феном и быстро положить на муфту, затем склеить и соединить заклепками. Хомут должен легко вращаться вокруг муфты с герконами;
Установите заглушки на поплавок и прикрепите его к профилю заклепками;
Также крепится неодимовый магнит, который должен находиться на расстоянии срабатывания Герконов;
Просверлите в муфте отверстие и установите стопор поплавка;
Собранную конструкцию оденьте на трубу и соедините штекер и светодиодный индикатор.

Прилагаю фотографий сборки:

Изготовление поплавкового датчика уровня в домашних условиях

Как сделать самодельный датчик уровня воды для использования в пластиковом накопителе? Для изготовления простого устройства потребуются рычаг, открывающий клапан, и поплавковый элемент. Все работы выполняются в следующем порядке:

В верхней части готового резервуара поплавковый элемент с рычагом подсоединяется к штоку, который используется для перемещения поршневого цилиндра.
Когда вода достигает максимального значения, поплавок воздействует на рычаг, который двигает поршень и обеспечивает закрытие клапана для прекращения доступа воды через нижнюю водонапорную трубу.
По мере того как объем воды будет использоваться, поплавок медленно опускается на дно, воздействуя на поршень. Далее происходит открытие клапана и заполнение резервуара жидкостью.

Читать также: Большой шпатель для выравнивания стен

Изготовить датчик уровня воды своими руками под силу любому начинающему мастеру. Устройство подойдет для установки в скважинах, колодцах, насосном оборудовании и водных резервуарах.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело – измерять высоту питьевой воды в баке, другое – проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Текст видео

Поплавковый клапан для водяных резервуаров – это один из основных элементов системы водоснабжения в случае, если вы хотите использовать накопительный бак.

Поплавковый клапан для водяных резервуаров можно купить по низкой цене здесь:https://clck.ru/FUkaV

Если Вы захотите поделиться этим видео с друзьями – скиньте им эту ссылку: https://www.youtube.com/watch?v=SpSLeorqcV8

В этом видео:00:50 поплавковый клапан для водяных резервуаров: применение02:10 поплавковый клапан: виды03:10 поплавковый клапан уровня: преимущества03:20 поплавковый клапан для емкости или бака: материал03:40 поплавковый клапан для емкости: подбор клапана04:45 клапан поплавковый для бака: где выгодно купить

Поплавковый клапан устанавливается в бак, и работает по элементарному принципу: как только бак заполнится водой — поплавковый клапан уровня закроется, и вода перестанет поступать в ёмкость, что гарантирует отсутствие перелива. Как только вы начинаете пользоваться водой, и её уровень упадёт — поплавковый клапан для емкости или бака откроется, и вода снова начнёт поступать в ёмкость, пополняя её.

Наиболее распространён поплавковый клапан для емкости с противовесом – шаром. Такой клапан поплавковый для бака – простое механическое запорное устройство, которое работает также, как и поплавковый клапан для воды, например, используемый в унитазе.

Поплавковый клапан уровня воды в баке также состоит из механического клапана и лёгкого шара, который плавает на поверхности воды. Когда уровень воды снижается – шар опускается вместе с ним, поплавковый клапан уровня воды открывается и пропускает сквозь себя воду. Как только бак заполнился — поплавковый запорный клапан закрывается тем же шаром, который в этот момент всплывает – и подача жидкости в бак прекращается.

Клапан поплавковый пластмассовый изготавливается из конструкционного пластика – что делает его недорогим и очень износостойким. Также поплавковый клапан пластиковый защищён от коррозии, и не меняет вкус воды.

Поплавковый клапан для бачка может выпускаться разного присоединительного размера. Наиболее распространённым является впускной поплавковый клапан размером в 1”. Механический поплавковый клапан уровня воды этого типоразмера сочетает в себе высокую производительность (скорость заполнения бака) с относительно низкой ценой.

Автоматический механический поплавковый клапан других типоразмеров встречается реже и применяется только в случаях, когда его использование оправдано, к примеру, технологическим процессом на производстве.

Поплавковый клапан для накопительного бака из нержавеющей стали – применяется, в основном, на пищевом производстве, как и поплавковый клапан для бака с водой из латуни. Они оба стоят достаточно дорого. Но – в некоторых случаях, другой механический поплавковый клапан применить просто нельзя (к примеру, на ликёроводочных заводах вся запорная арматура изготавливается из нержавеющей стали).

Поплавковый клапан для воды механический – очень простое и недорогое устройство, которое применяется, главным образом, если к баку подключен водопровод, в котором вода находится под давлением (например, централизованный водопровод).

Лучше всего автоматический поплавковый клапан работает в сочетании с пластиковым баком и насосной станцией – в этом случае, получится полноценная система повышения давления, если, к примеру, в трубе давление не очень высокое. И здесь поплавковый клапан для бочки играет очень важную роль.

Поскольку, если поплавковый клапан для подачи воды выйдет из строя, то вода заполнит бочку, и начнёт выливаться в помещение, чего никак нельзя допустить.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
Методом измерения (контактный или бесконтактный).

Эксплуатация, ремонт, обслуживание

Соблюдение правил эксплуатации поплавков обеспечит их длительную эксплуатацию. Когда поплавок включен в систему водоснабжения и водоотведения, не стоит тратить время на его Т. О. Если устройство контролирует работу канализационных или фекальных ям, рекомендуется хотя бы раз в месяц струей воды, которая подается под давлением, очищать поплавок и насос от загрязнений. Это предотвратит залипание поплавка или его прилипание к напорной трубе или насосу. Сломанный поплавковый выключатель заменяется, а замену проводят специалисты из сервисных центров.

Когда необходимо обеспечить подачу питьевой воды или вывести загрязненные стоки, вместе с насосами используются специальные приспособления, в частности, поплавочный выключатель. Поскольку устройство предотвращает переход в режим «сухого хода», срок службы насоса увеличивается. Еще экономится немало электроэнергии, ведь, благодаря поплавковому выключателю, насос задействуется лишь при необходимости.

https://youtube.com/watch?v=cpIaKpyP84g

Особенности применения

Использование ультразвуковых измерителей имеет ряд особенностей. Например, для устранения ошибок измерений необходимо следовать алгоритму:

проводить и калибровку прибора при изменении состава газовой среды для установления фактической скорости звука;
проводить калибровку при каждом существенном изменении температуры, записывая значения скорости;
в дальнейшей работе прибора при перепадах температуры калибровку не проводить, а пользоваться ранее записанными показателями скорости.

Процесс настройки сенсора достаточно трудоемок. Возможна ситуация, когда изменения газовой среды в резервуаре не связаны с изменением температуры. В данном случае придется повторно проводить калибровку прибора.

Текущие разработки

Как и для большинства типов средств технологического контроля, поставщики датчиков уровня ищут более эффективные пути использования электроэнергии и стремятся к снижению потребляемой мощности. В этом отношении некоторые технические решения обладают определенными преимуществами. Низкое потребление мощности, как правило, способствует сопряжению датчиков с беспроводными передающими устройствами и расширяет возможности применения в опасных зонах. Большинство датчиков обеспечивают периодическое переключение, но способность к быстрому срабатыванию при малом потреблении мощности остается серьезной проблемой. Например, датчики, использующие магнитострикционную технологию в этом смысле предпочтительнее, чем лопастные или тепловые. Разумеется, потребление электроэнергии — это лишь один из кусочков головоломки. Все остальные соображения в пользу того или иного решения при рассмотрении прикладной задачи остаются в силе.

Самостоятельное изготовление датчика

Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.

Герконовый выключатель

Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:

Геркон с нормально замкнутыми контактами.
Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.

Устройство датчика на основе геркона

Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.

Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:

В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими руками несложно, и это не требует особых специальных знаний в области электротехники.

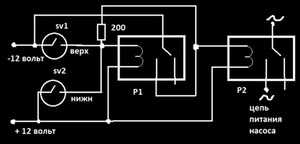

Схема контроля откачки воды дренажным насосом

По принципу вертикальной работы поплавкового механизма можно предложить схему подключения датчика для коммутации реле запуска дренажного насоса с дополнительным питанием 12 вольт.

Стоит отметить, что герконовые переключатели не способны работать с большими токами и не могут включать или отключать насос напрямую. Поэтому они используются в низковольтных схемах для коммутации мощных реле для запуска или отключения насоса. При высоком уровне начинается откачка жидкости до достижения минимального установленного уровня. Принцип работы следующий:

При подъёме жидкости в ёмкости до верхнего уровня поплавок с магнитом замыкает верхний геркон SV 1, и на катушку реле P1 начинает поступать ток. Происходит замыкание контактов параллельно с подключённым герконом, что приводит реле в состояние самозахвата. Такая функция не позволяет отключиться напряжению питания катушки при размыкании геркона SV 1. Это достигается подключением нагрузки реле и его катушки в одну цепь.
Происходит включение силовой катушки реле P2 в цепи питания электронасоса и начинается откачка жидкости.
При уменьшении уровня жидкости поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает подаваться на катушку реле P1 также и с другой стороны. Это приводит к снятию функции самозахвата и отключению реле, что коммутирует отключение силовой катушки P2, обеспечивающей питание электронасоса.
Поменяв герконы SV 1 и SV 2 местами, датчик будет отключать насос при наполнении ёмкости до установленного уровня и включать при падении уровня жидкости.

Как выбрать измеритель

Разнообразные датчики применяются для отслеживания уровня воды и водных растворов, нефтепродуктов и смазочных материалов, пищевых напитков и соков. Если корпус устройства достаточно защищен или применяется бесконтактный замер, то можно отслеживать уровни щелочи, кислоты, вязкой или агрессивной среды. Один тип датчика может быть применен в разных условиях.

Для замера уровня воды и любых невязких жидкостей лучше пользоваться ультразвуковыми, поплавковыми, вибрационными, оптическими, емкостными и гидростатическими сигнализаторами и уровнемерами. Для кислотных растворов подойдут емкостные, вибрационные и герконовые устройства. Пенные и липкие среды удобно контролировать емкостными радиочастотными приборами. Если рабочая среда с высокой вязкостью, пользуются вибрационными или ультразвуковыми бесконтактными разновидностями.

Что и в какой последовательности нужно учитывать, чтобы выбрать конкретное устройство:

Состав и физико-химические свойства рабочей среды.
Особенности резервуара для хранения (объем, форма, из чего сделаны стенки). Есть датчики, подразумевающие врезку в стенки, но не каждая емкость подойдет для таких целей.
Требуется постоянный мониторинг или хватит сигнализации при достижении заданного уровня.
Будет ли интегрироваться прибор в общую систему контроля.

С бытовыми задачами успешно справляются энергонезависимые устройства, неприхотливые, надежные и долго служащие. Если цель — отследить уровень воды насоса, колодца, декоративного водоема или бассейна, подойдет поплавковый датчик. При необходимости постоянно замерять уровень воды в скважине, устанавливают уровнемеры гидростатического типа.
