Горелка на отработке: чертежи, схема, принцип работы

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Достоинства и недостатки печей на отработке

Достоинства

Печи этого вида отлично прогревают закрытые помещения, по этой причине они считаются идеальным вариантом не только для технических помещений, но и для отопления малоразмерных теплиц и небольших ферм, например, где содержатся индейки, свиньи или куры.
Грамотно сконструированная печь совсем не выделает копоти.
Печка на отработке довольна проста, а потому не нуждается в регулярном обслуживании.
Так как отработанное масло само не способно гореть, а выгорают лишь его пары, то данную конструкцию можно считать пожаробезопасной.

Недостатки

В печи категорически запрещено сжигать отработку, которая в своем составе имеет разные примеси, так как это может забить форсунки или даже привести к взрыву/возгоранию печи.
В дымоходе сажи образуется больше чем в обычной печи на дровах, поэтому он нуждается в периодической чистке.;
При работе печь сильно гудит.

Завершающий этап

Самодельные горелки на отработанном масле радуют потребителей мощным пламенем. Но для того чтобы обеспечить их бесперебойную работу, необходимо тщательно продумать конструкцию внешних узлов. В нашей горелке отработанное масло стекает по сферическому распылителю, но в сопло направляется не полностью – большая часть отправляется в стоковый бак. Отсюда оно переливается в основной бак, где стоит маломощный ТЭН. Если вы не хотите переливать топливо вручную, воспользуйтесь любым подходящим масляным насосом.

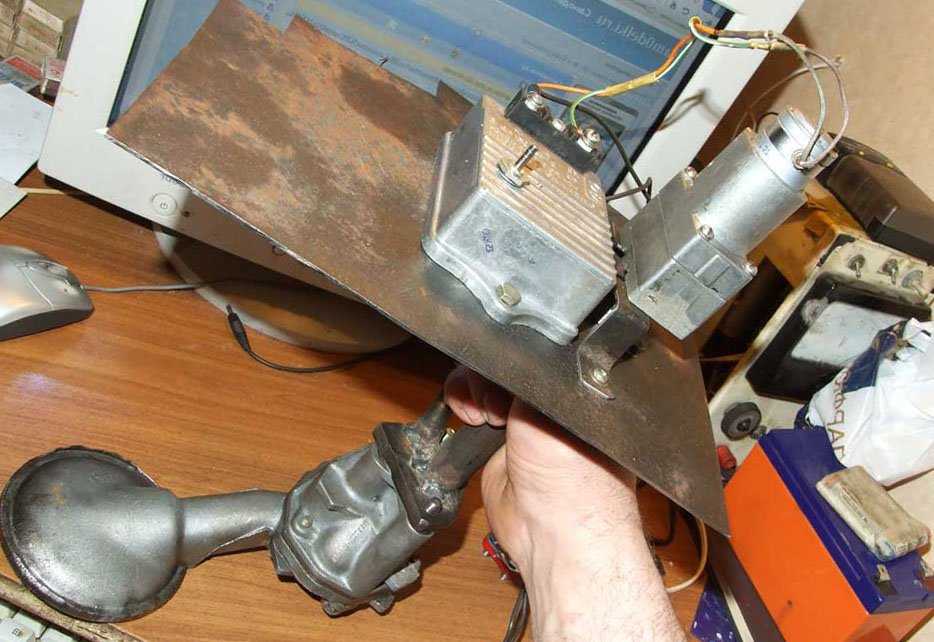

Сам насос ставится между двумя баками – он засасывает отработанное масло из сливного бака и направляет его в основной бак. В результате мы получаем круговорот топлива. Пользователям останется лишь периодически доливать его, так как некоторая его часть постепенно сгорает на выходе форсунки.

Для того, чтобы собранный агрегат прослужил как можно дольше, все соединения должны быть смазаны высокотемпературным герметиком.

Что касается ТЭНа, то его необходимо оснастить термостатом. Он нужен для первичной подготовки топлива. Отработанное масло довольно тягучее, а для работы форсунки оно должно быть более жидким. Поэтому его нужно прогреть. Но не до температуры +250-300 градусов, как это делается в испарительных горелках, а всего лишь до +70 градусов. В таком состоянии оно будет достаточно жидким, чтобы срываться в виде мельчайших капель с поверхности сферического распылителя.

Итого у нас получилось три энергопотребляющих узла:

Воздушный компрессор – используется для создания топливно-воздушной смеси;
ТЭН – переводит отработанное масло в более жидкое состояние;
Масляный насос – гонит неиспользованное отработанное масло из одного бака в другой.

Сделать горелку энергонезависимой у нас не получится, так как избавиться от компрессора или ТЭНа нельзя.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
Медная трубка, чтобы подавать воздух к сфере горелки.
Трубка для слива отработки.
Насос для перекачки излишков в основной бачок.
Металлическая труба диаметром 2 дюйма для сопла.
Тройник для двухдюймовой трубы.
Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм

Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот

Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками

твердого топлива и брикетов для самодельной пеллетной горелки;
бензина и солярки;
электроэнергии;
природного газа;
керосина;
мазута.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону

резервуар с отработанным маслом;
поддон для отработки;
трубка для подведения топлива;
небольшой топливный насос для подачи порций масла;
полусфера для распыления с небольшим отверстием;
камера для подогрева с нагревательным элементом (может отсутствовать).

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств

Особенности конструкции

В основе конструкции полусфера (шар) по которой сверху вниз течет широким потоком топливо. В полусфере имеется очень узкое отверстие, через которое подается воздушная струя. Воздух распыляет на своем пути масло, образуя поток мелкодисперсное смеси , которая поджигается и благополучно сгорает.

Воздух в полусферу подается под небольшим давлением (до 0,5 атм) компрессором, а масло стекает из трубки — выравнивателя давления (один и тот же уровень с переливом). Но вязкость масла должна быть не высокой и стабилизированной. Для этого оно разогревается в медной трубке, которая обвивает в 2 – 3 витка горелку, что стабилизирует толщину потока на полусфере, а значит и мощность горения.

Производительность (мощность), фактически определяется площадью отверстия в полусфере и толщиной потока масла (его вязкостью), т.е. объемом масла которое распылит воздушная струя в единицу времени. Не распыленное масло стекает обратно в бак с насосом или в отстойник, в зависимости от конструкции.

И еще важный момент который иногда забывают: в сопле горелки делаются отверстия (желательно регулируемые), по которым затягивается вторичный воздух, с которым и происходит полное сгорание.

Это интересно: Водяное отопление частного дома своими руками, схемы конструкций

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Правила розжига и остановки печи – о чем нужно знать?

Разжигать такую печь несложно. Вначале в поддон наливается немного масла (чтобы перекрывало дно), затем берется кусок поролона, хорошенько увлажняется растворителем либо бензином и помещается в поддон таким образом, чтобы нижняя часть погрузилась в топливо.

Поролон поджигается. Горит он хорошо, а потому поддон быстро прогреется до требуемой температуры

Вентиль резервуара с маслом осторожно открывается – оно должно вытекать очень тонкой струей. Регулировать подачу следует плавно и осторожно

Вскоре агрегат начнет работать в нормальном режиме, но не забывайте время от времени проверять, сколько масла в поддоне.

Для остановки агрегата нужно просто перекрыть вентиль на резервуаре, а потом, когда топливо перестанет вытекать, и аварийный вентиль. Спустя три-пять минут работа печи закончится, и корпус постепенно будет остывать.

Делаем своими руками

Процесс изготовления горелки Бабингтона не очень сложен и при наличии всех необходимых материалов и инструментов займет всего несколько дней, в зависимости от навыков человека.

Для изготовления данного агрегата потребуются следующие материалы:

стальная трубка ДУ10,
металлический тройник диаметром 50 миллиметров с внутренней резьбой;
металлическая сфера (или полусфера) диаметром меньшим 50 миллиметров;
медная трубка ДУ10 не менее одного метра длины;
металлическое колено ДУ10 с наружной резьбой;
сгон диаметром 50 миллиметров с наружной резьбой, длиной не менее 10 сантиметров;

Также потребуется минимальный набор инструментов:

угловая шлифовальная машина (болгарка) или ножовка по металлу;
перфоратор;
специальный патрон для тонких сверл;
сверла;
сверло диаметром 0,1–0,3 миллиметра;
паяльник;

Подготовительный этап

Перед началом сборки необходимо проделать отверстие в сфере (полусфере). Это один из наиболее сложных и ответственных этапов, так как отверстие нужно сделать точно в середине. В противном случае факел горелки будет направлен в сторону, что в свою очередь может негативно сказаться на качестве изделия и на его экономичности.

К тому же, сверление отверстий такого диаметра является сложной задачей, так как тонкие сверла могут ломаться. Поэтому этот процесс надо производить аккуратно и неспешно.

Пошаговая инструкция

горелка Бабингтона

После того, как сфера или полусфера готова, можно приступить к сборке. Она очень проста и состоит из нескольких несложных манипуляций:

Металлический сгон будет играть роль сопла. Он отрезается нужной длины и вкручивается в тройник. После этого в сгоне сбоку сверлится отверстие достаточно большое, чтобы через него можно было поджечь струю.
Сверху тройника ближе к соплу делается отверстие под медную трубку, по которой будет подаваться топливо в устройство.
К медной трубке присоединяется колено для подключения топливной магистрали.
Медной трубкой делается несколько витков (2-3 будет достаточно) вокруг сопла. Их надо делать на некотором расстоянии от сгона. Это позволит подогревать масло до нужной температуры перед его попаданием на сферу.
В сфере с противоположного конца от маленького отверстия сверлится еще одно по внешнему диаметру стальной трубки. Трубка герметично вставляется в сферу. Это необходимо для того, чтобы воздух выходил только через маленькое отверстие, а внутри нее создавалось давление. Если же вместо сферы используется полусфера, то трубка припаивается в месте малого отверстия и герметизируется.
С противоположного конца от сопла в тройник вставляется металлическая трубка со сферой. Она фиксируется в нем.
Таким образом, горелка готова к работе. Осталось только подключить к трубке со сферой компрессор, который будет нагнетать в нее воздух и топливную магистраль к медной трубке.
При желании данную систему можно усовершенствовать, подключив для подачи масла насос. Также можно поставить блок управления датчики контроля. Это сделает данную систему автоматической и более безопасной.

https://www.youtube.com/watch?v=y-fOHSJONHc

Горелка на отработанном масле своими руками – особенности изготовления

Самый простой способ сделать горелку с использованием маленького газового баллона или паяльной лампы. Для работы нужно приготовить:

вышеуказанную ёмкость;
сварочный аппарат;
болгарку;
отрезок 1,5-дюймовой трубы;
круглую пластину равную внутреннему диаметру трубы;
кусок проволоки 6 – 8 мм;
болт со сквозным внутренним отверстием для форсунки подачи масла;
толстую круглую болванку для крышки.

Начало работы

В баллоне по касательной сверлятся два отверстия: снизу (для входа смеси из воздуха и масла), а сверху для выхода пламени. Ввариваются трубки диаметром 1,5 дюйма. Одна является продолжением другой, только немного выше; для того чтобы огонь закручивался внутри, а не сразу вылетал на улицу.
Сверху делается лючок для розжига и снабжается тяжелой крышкой, чтобы при работе не открывалась напором поступающего воздуха.

Отработка – дешевое топливо и для некоторых типов помещений имеет смысл устанавливать печи на отработанном масле. Печь на отработанном масле своими руками: изготовление по шагам, плюсы и минусы использования.

Инструкцию по изготовлению теплового насоса для отопления дома вы найдете тут.

Некогда в нашей стране широко использовалось паровое отопление? Почему же сейчас оно потеряло свою актуальность? В этой статье https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/parovoe-otoplenie-v-chastnom-dome-sxema.html вы найдете ответ на этот вопрос и узнаете, как устроено паровое отопление частного дома.

Регулирование потока воздуха

Напор и количество поступающего для горения воздуха регулируется самодельной заслонкой (она делается по принципу дроссельной, как в карбюраторе).

Заслонка устанавливается в подающей трубе до топливной форсунки следующим образом:

Сверлится отверстие для поворотной оси строго по диаметру имеющейся заготовки.
По внутреннему диаметру трубы вырезается круглая пластина, которая в закрытом положении может полностью перекрывать отверстие.
Изготавливается поворотная ось в виде буквы «Г» и на нее небольшими болтиками монтируется заслонка.
Перед заслонкой в подающей трубе сверлится отверстие или прорезается щель для отвода «лишнего» воздуха (на случай, если для горелки его будет много).

Принцип подачи отработки в саму горелку

Для подачи масла устраивается диффузор во впускной трубе сразу за заслонкой. Диффузор представляет собой точеную кольцевую вставку, немного сужающую проходное сечение. Благодаря ему создается разряжение и масло (или другое жидкое топливо) через форсунку поступает и смешивается с воздухом.

Для подающего трубопровода предпочтительнее использовать металлические трубы. Для топливной емкости хорошо подойдет бак из-под фреона, а игольчатый клапан позволит точно регулировать подачу масла.

Простая самодельная горелка

Масло обязательно нужно отстаивать от воды и фильтровать.

Принцип работы

Топливо самотеком подается на форсунку и засасывается воздухом, проходящим через диффузор. Получившаяся смесь загорается внутри баллона, и факел выдувается на улицу. Таким образом, источником тепла является сама горелка (нагревается до малинового свечения) и факел.

Пламя можно даже использовать для плавки некоторых металлов, например, меди, алюминия и других, имеющих более низкую температуру плавления.

5 Необходимые инструменты

Установки с чашей испарителя, имеющие капельный метод подачи топлива и принудительное нагнетание воздуха, отличаются высокими показателями КПД, при этом их изготовление не представляет особой сложности. В камере сгорания можно расположить водяной контур, что позволяет использовать такие теплогенераторы для обогрева помещений площадью до 100 квадратных метров.

Необходимые инструменты и материалы:

Листовой металл толщиной не менее 5 миллиметров или заготовки из газовых баллонов.
Металлический уголок размером 20 на 40 миллиметров.
Сварочный аппарат.
Болгарка с отрезным кругом по металлу.

Использование в качестве основы заготовки из газового баллона позволяет существенно упростить изготовление теплоагрегата. Емкость необходимо правильно подготовить, для чего срезают сферические части сверху и снизу и зачищают края болгаркой, чтобы удалить все имеющиеся заусеницы.

Рекомендации по изготовлению отопителя:

Пламенную чашу и камеру сгорания изготавливают из нержавеющей стали толщиной 3 миллиметра.
Трубу подачи масла выполняют из нержавейки толщиной в 1,5−2 миллиметра.
Жаровые трубы должны изготавливаться из прочной стали в 3−4 миллиметра.
Герметизация верхней крышки выполняется при помощи стальной полосы и асбестового шнура.
Ревизионный люк можно изготовить из листовой заготовки толщиной 3 миллиметра.
Теплообменник выполняют из нержавеющей жаропрочной стали толщиной в 4 миллиметра и более.

Улитку нагнетателя можно сделать своими руками или использовать салонный отопитель от жигулей. В последнем случае несколько упрощается изготовление агрегата, а подобрать необходимые компоненты можно в авторазборке или в магазинах автозапчастей.

Пошаговый алгоритм изготовления котла на отработке.

1. Из жаровых труб диаметром 32 миллиметра сваривают теплообменник.
2. К теплообменнику приваривают подводящие патрубки для системы водяного отопления.
3. Подготавливают заготовку баллона, для чего срезают верхнюю и нижнюю части.
4. К горловине, которая в последующем будет использоваться в качестве крышки теплогенератора, приваривают штуцер диаметром около 100 миллиметров.
5. Внутри котла вваривают металлическую перегородку из листовой стали, которая разделяет баллон на две отдельные камеры.
6. Перегородку следует герметизировать асбестовым шнуром.
7. Изготавливают дожигатель в виде металлической чаши и крепят его в нижней части котла.
8. В разделяющую котёл на две камеры перегородку вваривают перфорированную трубу.
9. К дожигателю приваривают трубу, отвечающую за подачу воздуха. Устанавливают улитку, которая осуществляет нагнетание в камеру сгорания кислорода.
10. Всё, что останется сделать, — это выполнить трубу дымохода, длина которой составляет не менее метра.

Котел на отработке своими руками готов. Нужно провести пробный пуск теплогенератора, при необходимости отрегулировать интенсивность подачи воздуха и топлива на испаритель. В последующем какого-либо обслуживания самодельные котлы не потребуют, а такое оборудование, при условии использования качественной листовой стали и толстостенных баллонов, прослужит на протяжении многих лет.

Самодельный котел на отработанном масле — это универсальное в использовании тепловое оборудование, которое позволит качественно отапливать подсобные помещения, гаражи, мастерские и частные дома. Наличие дополнительного водяного контура позволяет повысить эффективность отопителя, а благодаря его простой конструкции изготовить аппарат самостоятельно не составит особого труда. Чертежи котла на отработке своими руками позволяют существенно упростить изготовление техники. Можно выполнить аппарат с двойным контуром, что позволяет решить проблемы с горячей водой и теплом в помещении.

https://youtube.com/watch?v=yJkX1x74TXI

Качественные бренды горелок

Считается, что качество и надежность вне конкуренции обеспечивают североамериканские производители (США и Канада). Их продукцию устанавливают на промышленные отопители помещений. Из европейских популярны немецкие и австрийские фирмы в силу традиционной культуры производства. Китайские, корейские и польские изделия являются репликами промышленных горелок для подсобных помещений в домашнем хозяйстве. Они отличаются ценовой доступностью и многофункциональностью.

Nortec

Китайский лидер климатического оборудования предлагает бюджетные универсальные горелки серии WB. Источниками тепла служат жиры животного происхождения, печное топливо, отработка растительных и автомобильных масел, дизтопливо. Для перенастройки системы при смене вида используемых углеводородов достаточно отрегулировать механизм подачи воздуха в ручном режиме.

Nortec – универсальная горелка.

Особенности использования универсальных горелок фирмы Nortec:

запрещается применение бензина, растворителя, веществ, образующих при нагревании взрывоопасные смеси;
для облегчения запуска и обеспечения заявленного режима работы следует разбавлять масла дизельным топливом в пропорции 10:1;
не рекомендовано сжигание свежих, не бывших в работе нефтепродуктов.

Продукция сертифицирована.

Euronord

Китайский производитель выпускает горелки «Евронорд» для установки на стационарные и мобильные теплогенераторы и печи водяного отопления для закрытых помещений. Они оснащены компрессорным и вентиляторным оборудованием для подачи масла и воздуха. Линейка моделей представлена одноступенчатым типом горения от 16 до 230 кВт.

Преимущества продукции фирмы:

предварительная очистка топлива производится в фильтрационном сегменте, более удачном, чем фильтр, подобный автомобильному;
воздушная магистраль проходит по камере подогревания масла, что улучшает степень сгорания компонентов;
подогрев топлива является двухуровневым.

Производитель реализует продукцию с сертификатами безопасности и качества.

Euronord EcoLogic

Горелки «Евронорд Эколоджик» адаптированы для обогревательных конструкций мировых производителей благодаря унитарному посадочному месту, что облегчает монтажные и обслуживающие работы.

Euronord EcoLogic – горелка для обогревательных конструкций.

Рабочие механизмы и функциональные части доступны без снятия всего агрегата.

DanVex

Финский концерн DanV ex Oy (Osakeyhtio) предлагает российскому потребителю готовые к монтажу вентиляторно-компрессорные горелки в комплекте с компрессорами собственного производства. Приборы на жидком топливе DanVex предназначены для работы на отопительных агрегатах фирмы, но интегрируются в конструкции сторонних производителей при соответствии технических характеристик и размеров фланцев.

Olympia

Российская фирма «Олимпия» предлагает потребителю горелки на отработанном масле модельного ряда AL. Для бытовых нужд используют одноступенчатое устройство AL-4V мощностью от 15 до 45 кВт. В комплектацию включен плавающий топливозаборник с насосом и фильтром на кронштейне. Кислород нагнетается воздушным компрессором с давлением 2 бара. Горелка оснащена системой непрерывной продувки для предотвращения оплавления деталей при ее остановке. Подходят все сорта отработки и их смеси. Горелку устанавливают на различные типы жидкотопливных котлов и термогенераторов.

Olympia – горелка на отработанном масле.

«Ставпечь»

Котельный завод в г. Ставрополь производит тепловые приборы под торговым брендом Stavpech: котлы, калориферы, комплектующие и автоматику по приемлемой цене. Также он выпускает горелки «Гном» мощностью от 10 до 35 кВт.

Ее особенности:

топливо в камеру сжигания подается сжатым воздухом от компрессора;
масло нагревается ТЭНами топливного бачка и подогревателем в сопле;
подача первичного воздуха регулируется редуктором, вторичного – вентилятором;
сжигаются минеральное и синтетическое масла промышленного происхождения и растительное рапсовое, животные жиры и их смеси произвольной дозировки.

Как правильно пользоваться самодельным агрегатом?

Описанный выше агрегат нельзя располагать около смесей или предметов, которые могут легко воспламениться, или же на сквозняке

Еще важно, чтобы дымоход печи был полностью герметичным, а вокруг было хотя бы 50 сантиметров свободного пространства в каждую из сторон. Обязательно нужно следить, чтобы в используемое горючее не попадала вода, в противном случае оно будет выплескиваться из дырок в трубе

«Отработка» будет нагреваться очень быстро. Заливайте емкость на две трети высоты, после чего, добавив 25 граммов бензина либо растворителя, поджигайте полученную смесь через отверстие для заливки топлива. Для розжига предпочтительнее использовать горящий фитиль, прикрученный к куску проволоки.

Правила эксплуатации

Для того, чтобы горелка была безопасной в эксплуатации, необходимо, чтобы все части связанные с подачей воздуха и отработанного масла были герметичны. К тому же, необходимо обезопасить хранилище отработки от случайного попадания на нее огня. Для этого необходимо сделать металлический экран. Его можно так же сделать и из других негорючих материалов.

Для безопасности также важно, чтобы факел горел строго прямо (это зависит от точности расположения по центру просверленного малого отверстия). Не менее важным является и правильная регулировка подачи масла в горелку

Ее можно осуществлять за счет продольного смещения трубки со сферой (полусферой) внутри тройника.

Если соблюсти все нормы пожарной безопасности и правильно настроить подачу топлива, то самодельная горелка Бабингтона будет надежной, гореть чисто, не будет коптить и прослужит долгие годы.

Преимущества горелок на отработанном масле

Данное устройство, помимо основного предназначения в виде эффективного перевода топлива в тепловую энергию, дополнительно рассматривается как способ полезной утилизации отработки, непригодной для дальнейшего использования. Под словом «отработка» подразумевается следующее:

Смазочные материалы (масла).
Средние и легкие отопительные масла, а также некоторые виды тяжелых.
Отработанные полусинтетические, минеральные и синтетические масла.
Жир растительного и животного происхождения.
Дизтопливо любого качества.
Растительные масла (рапсовые, либо общие масла).

Перечисленные материалы имеют достаточный энергетический потенциал. Учитывая, что стоимость отработки копеечная (зачастую отработанное масло отдают даром), найти аналогичный энергоноситель без финансовых затрат невозможно.

При использовании моторных масел, в него попадают различные примеси. Поэтому отработка всегда загрязнена. Также сама специфика материала подразумевает способность обволакивать трущиеся детали тонким слоем — отработка липкая. Сопоставив перечисленные факты легко догадаться, что обычная горелка такое горючее использовать не сможет. В этом и кроются особенности устройства горелки на отработанных маслах:

Невосприимчивость к загрязнению топлива твердым мусором.
Нечувствительность к обводненности отработки (попавший антифриз, либо вода).
Наличие подогрева (грязное топливо имеет высокую вязкость, что помешает воздуху образовать нужную смесь).
Устройство, способное справиться с розжигом густого тумана (смесь грязного топлива и кислорода).
