Установка мебельных петель - рекомендации как просто и быстро врезать петли

Нюансы установки мебельных петель на стеклянную дверцу шкафа

Аналогично мебельным петлям ДСП с чашей 26мм устанавливаются специальные мебельные петли для стеклянных дверей. С помощью регулировочных винтов можно выравнивать фасады в положении «влево-право» до 5мм, «верх-низ» до 2мм и «ближе-дальше» от короба до 2,5мм.

	В просверленное предварительно отверстие вставляется пластиковая чаша с уплотнителем, в нее защелкивается плечо петли.
	Ответная планка устанавливается на желаемую глубину при внутреннем стеклянном фасаде и на глубину 37мм при накладной петле для шкафа.
	Далее, чтобы установить петлю на стеклянную дверцу шкафа, ее нужно продеть сквозь ответную планку и зафиксировать регулировочными винтами.

Регулировка навеса для стеклянной дверцы производится аналогичным образом, как и для всех четырехшарнирных петель. После выравнивания на механизм чаши снаружи ставится специальная заглушка (металлическая или пластиковая).

Отличается ли процесс установки дверных петель

Производители предлагают больше 10 видов навесных приспособлений. Есть простые навесы и модели более сложной конструкции. Они отличаются способом монтажа.

Например, для деревянных дверей кухонных шкафов чаще всего используются навесные петли. Перед тем как правильно установить мебельные петли, нужно разметить участок расположения элементов крепления. Схема размещения стандартная — от каждого края полотна нужно отступать на 8-15 см. Расстояние между отдельными петлями зависит от высоты дверцы. Далее на выбранных участках осуществляется разметка. Навесы прикладывают к основанию и обводят простым карандашом по контуру, отмечают точки для сверления отверстий под саморезы.

Стеклянные полотна кухонных гарнитуров навешиваются на верхние шкафы мебели. Материал достаточно хрупкий, поэтому требует особого подхода к выбору и монтажу крепежных элементов.

В этом случае фурнитура включает несколько обязательных элементов:

крепления;
ответную планку;
уплотнители;
декоративные заглушки.

Методика фиксации петель на дверцы из стекла немного отличается от установки крепежей на деревянные полотна. Чертеж местоположения деталей выполняется аналогично.

В деревянных конструкциях для крепления навесов электродрелью предварительно высверливаются отверстия. Далее с помощью шуруповёрта вкручиваются шурупы.

К стеклянным полотнам петли крепятся с помощью специальных зажимов. Створка помещается в петлю. При этом между этими элементами дополнительно устанавливаются резиновые прокладки, предупреждающие повреждение стекла. Для фиксации деталей используются болты.

Как выполняются отверстия

Для установки петли потребуется сначала подготовить посадочное место. В этом деле вам поможет спецсверло.

Но простого наличия инструмента мало. Нужно еще правильно все сделать. В противном случае цена ошибки — это ваш мебельный фасад, испорченный материал. Почитав рекомендации и инструкции, потренируйтесь предварительно на каких-то отрезках.

Вам нужен набор, состоящий из:

рулетки или линейки;
сверла;
шила;
шуруповерта;
дрели;
отвертки;
хорошего освещения;
карандаша или ручки;
средств защиты и пр.

Комплект может меняться в зависимости от конкретной ситуации.

Чашу петли потребуется врезать в фасад. То есть предварительно на нем выполняется разметка

Важно правильно выбрать центр будущего отверстия под чашу

Центр отверстия намечается в 22-23 мм от края материала. Это позволит оставить около 5 мм между краем чаши петли и краем фасада. Сверление выполняется строго после выполнения разметки.

Настоятельно рекомендуется использовать фрезы с ограничителем, чтобы случайно не просверлить сквозное отверстие или не превысить нужную глубину.

По завершению работ удалите все остатки материала, выполните примерку и приступайте к монтажу фурнитуры.

Это полезный, достаточно простой в применении, а иногда просто необходимый инструмент для мебельного производства в домашних условиях и в условиях полноценной фабрики. Только во втором случае уже в ход идут специальные фрезерные станки. А фреза Форстнера прекрасно подойдет для тех, кто решил сам своими руками монтировать фурнитуру, используя для этих целей бытовой шуруповерт или обычную дрель.

Приходилось ли вам сталкиваться с такой фрезой? Все ли получилось с первого раза, либо пришлось учиться на собственных ошибках?

Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и рассказывайте о нашем проекте своим друзьям!

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12

Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке

Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене

Этой частью нужно попасть на винт

Дверка крепится к стенке

Важно все делать в соответствии с инструкцией

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно

Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

Подготовка к сборке мебели: разметка и присадка ЛДСП своими руками

После того как детали мебели распилены в размер, а все видимые торцы оклеены кромкой, можно приступать к этапу подготовки сборки мебели. Он состоит из двух часте – разметка отверстий и присадка ЛДСП своими руками. Это довольно ответственный этап, от точности которого зависит внешний вид мебели и качество сборки.

Строго говоря, многие мастера пренебрегают разметкой и присадкой ДСП, предпочитая использовать струбцины и засверливаться сразу. Но для этого требуется иметь в арсенале несколько угловых струбцин и навык обращения с ними. Постоянно стягивать детали под прямым углом, чтобы точно засверлить и стянуть на конфирматы, а потом раскручивать их – довольно трудоемко и занимает много времени. Гораздо эффективней сначала сделать разметку деталей под крепеж, высверлить отверстия, а потом уже собрать мебель.

Этапы монтажа

Установка петель на фасады осуществляется в 4 этапа:

сначала создают разметку;
потом делают отверстия, используя дрель;
далее осуществляется монтаж, а также сборку частей фурнитуры;
на последнем этапе устанавливают дверцы.

Из чего делают современную мебель, обзор основных материалов Самым ответственным и сложным этапом считается регулировка положения дверцы относительно корпуса мебели. Если работу выполнить неправильно, створка быстро провиснет, шкаф (или любое другое изделие) выйдет из строя.

Создание разметки

Чтобы произвести установку мебельных петель правильно, нужно изначально сделать ровную разметку, соответствующую параметрам пластины фурнитуры. В противном случае возникнут проблемы с открыванием и закрыванием дверей. Разметка мебельных петель выполняется так:

От крайней точки фасада мебели отступают на 7–12 см. Расстояние между навесами должно составлять не менее 50 см. На данном этапе определяются с количеством необходимых петель.
Приступают к отметке центра отверстий навесов. При этом от края дверки отступают на 2–2,5 см.
Наносят метки с учетом ширины дверки. В точках пересечения делают отверстия саморезом. На этом этапе стоит использовать шаблон для разметки мебельных петель.

Несмотря на то что шаблоны для мебельных петель выполнены из прочных материалов, с ними нужно очень бережно обращаться. Строго запрещено сверлить через них, иначе снизится срок службы. Чтобы определиться количеством необходимых петель, стоит изучить рекомендации, представленные в таблице.

Вес дверей, в кг	Высота фасада, мм	Рекомендованное количество петель
4-5	до 500	2
6-9	500-1000	2
10-13	1000-1500	3
14-18	1500-2000	4
19-22	2000-2500	5

Подготовка отверстия

Следующим этапом станет подготовка отверстий. Чтобы правильно сделать выемки, нужно точно следовать уже выполненной разметке. Для проведения такой операции используются дрель со специальным сверлом и фреза. Отверстия делаются так:

Сначала нужно уложить дверцу на ровную поверхность.
В дрели зафиксировать фрезу для мебельных петель подходящего диаметра. Глубина отверстия не должна превышать 1,25 см.
Дрель в процессе сверления должна располагаться строго перпендикулярно относительно поверхности дверцы.
В процессе формирования отверстия нужно внимательно следить за тем, чтобы фреза или сверло не просверлили дверцу насквозь.

Как грамотно расставить мебель в маленькой комнате, советы дизайнеров

Когда главные отверстия под саморезы будут готовы, можно переходить к следующему этапу. Врезка навесов в соответствии с разметкой и сформированными выемками производится намного проще и качественней.

Крепление петли

Крепление петель выполняется в следующей последовательности:

В чашу укладывается та часть петли, которая и будет непосредственно крепиться к фасаду.
Аккуратно выставляются петли в выемках, чтобы оптимально разместить их.
С помощью строительного уголка и уровня добиваются ровного положения петли в чашке.
Если нужно произвести коррекцию отверстия для ровной укладки навеса под уровень, используется мебельная фреза для установки петель.
Используя шуруповерт, закручиваются саморезы в отверстия на самой петле.

После закрепления саморезов нужно проверить прочность крепления навеса. Рекомендуется попробовать расшатать петлю в чашке, сместить ее относительно поверхности фасада. Если никаких изменений не наблюдается, то фурнитура закреплена хорошо.

Навешивание дверцы

Самым сложным этапом в данной работе является именно монтаж дверцы. Чтобы упростить задачу, при возможности стоит уложить корпус мебели так, чтобы крепление створок на петли производилось в горизонтальном положении. Алгоритм работы для установки дверей:

Во внутренней части корпуса мебели необходимо сделать такую же разметку, как на дверце. Для установки петель тоже нужна мебельная фреза.
Далее закрепить платформу для фиксации навеса, используя саморезы.
Соединить две части навеса.
В конце отрегулировать положение фурнитуры относительно дверцы и корпуса мебели. Это можно выполнить с помощью отвертки и уровня.

Преимущества индивидуального проектирования мебели, этапы работы

Навешивание дверцы не является завершающим этапом работы. Даже после первичной регулировки нужно произвести дополнительные мероприятия по выравниванию положения всех составляющих.

Материалы и инструменты

Начинать сборку мебели нужно с подборки материалов и инструментов, которые понадобятся для работы. Нужно учесть структуру материалов, потому что бывают различные виды деревянных поверхностей. Для них потребуются различные крепежные устройства и методы крепления. Основными способами фиксации являются нижнее и верхнее положения. Для массивных створок длиной более метра с тяжелым весом добавляют еще одну петлю посередине. Для монтажа дверей свыше девяти килограммов. Максимальным числом петель при весе изделия 20 кг будет 5 штук.

Сборка мебели не потребует сложных механизмов. Необходимый набор инструментов состоит из простых, привычных вещей. Для монтажа креплений на дверь необходимы следующие инструменты:

саморезы (4х16мм);
рулетка;
молоток;
дрель;
шуруповерт;
отвертка;
карандаш;
уровень;
мелок.

Перед тем как установить петли, нужно подобрать материал для работы. Основным материалом является крепежное устройство. Разновидностей петель на рынке фурнитуры много, они могут отличаться:

конструкцией;
материалом;
дизайном;
функциями;
стилем.

Подбирают их, исходя из видов материала, габаритов, типа мебели. Отдельные крепежные устройства применяют для мебели, отвечающей определенным дизайнерским стилям. Для дверей обычных шкафов используют стандартные полунакладные и накладные крепления.

При выборе крепежных устройств предпочтение лучше отдавать промышленным сертифицированным товарам. Это продлит срок эксплуатации мебели. Подбор петель должен носить комплексный характер с учетом всех необходимых для крепления материалов:

крепежные устройства для крупногабаритных шкафов выполняют функции открытия створок По техническим характеристикам это механические детали; немаловажное значение имеют материалы, из которых изготовлены двери, одним из значимых показателей является их толщина; во внимание также берется материал петель: их изготавливают из сплавов, отличающихся устойчивостью к деформациям и коррозии.. Накладные крепежи с четырьмя шарнирами имеют один принцип крепления:. Накладные крепежи с четырьмя шарнирами имеют один принцип крепления:

Накладные крепежи с четырьмя шарнирами имеют один принцип крепления:

чашки, лежащие в основании крепежного устройства, соединяют с панелью;
вкладыши помещают в основания, крепят на боковой части корпуса.

Декоративные

С доводчиком

Карточные

Без врезки

Эксплуатационный срок этих механизмов превышает допустимые нормы благодаря надежности соединений. Чтобы лучше понять процесс крепления петли на шкаф, нужно хорошо разобраться в видах крепежных устройств. Универсальные петли на четырех шарнирах имеют хороший запас прочности:

интервал угла их раскрытия при монтаже на дверцы шкафа колеблется от 90 до 165о;
регулировать их можно в трех различных плоскостях;
крепежное устройство состоит из двух элементов: планки будут установлены на боковую стенку мебели;
петли прикрутят к дверцам шкафа.

Петли для дверей метод наложения и сфера использования

Не считая конструктивных свойств, петли могут по-разному ставиться. Так, выделяют накладную и полунакладную фурнитуру, какая в основном применяется при мебельной сборке с наружными дверьми. Еще 1 вариант петель – это вкладные. Они прекрасно подойдут для перегородок, размещенных в середине изделия. Если же шкаф угловой, то при его сборке нужны угловые крепления. При этом они могут быть различной формы.

Как всем известно, петли дверей дают их способность закрываться и открываться. По большей части достаточно 90 градусов. Однако в некоторых случаях его стоит сделать больше. Классические петли не дадут возможности это сделать. Благодаря этому для открытия двери мебели до 180 градусов нужно ставить специализированную фурнитуру. Петли, обеспечивающие данную способность дверям мебели, именуются инверсные.

Коротко о размерах

Отверстия в мебельном изделии нужны для того, чтобы посадить внутрь чашу мебельной петли, зафиксировать и обеспечить надежное соединение между полотном и фурнитурой.

Диаметр используемого спецсверла выбирается исходя из того, какой размер у купленной и применяемой мебельной петли. Чаще всего в продаже можно встретить чаши петель диаметром 26, 35 и 40 миллиметров. Причем в подавляющем большинстве случаев производители мебельной фурнитуры используют диаметр именно 35 мм. Он универсальный по размерам, оптимальный для большинства видов стандартной мебели, на которой требуется использовать петли. Но поскольку есть и нестандартные решения, под них также продаются специальные петли. А под эти петли можно приобрести соответствующие фрезы.

Для врезки не требуется наличие особых навыков. А вот опыт, хотя бы малейший, лишним не станет.

Дополнительно хочу вам напомнить о наборе инструментов для мебельщика, которые считаются основными и самыми необходимыми. Включить в этот набор фрезу для петель или просто сверло Форстнера наверняка стоит.

Особенности петлей с доводчиком

Данный вид фурнитуры активно применяется при производстве мебели вместо обычных петель. Вся конструкция этой детали представляет собой навес с амортизатором, который позволяет плавно открывать, закрывать двери.

Все виды навесов отличаются:

типом;
размером;
конфигурациями;
предназначением.

Самый распространенный тип доводчиков, которые встречаются практически на любой современной мебели

Главное отличие петли с доводчиком от обычной – бесшумное, плавное функционирование. При закрытии дверцы не будет возникать хлопок, удар, благодаря чему мебель защищена от механических повреждений.

Внутри корпуса петли расположена пружина с характерным наполнением. Оно может быть:

масляным;
с силиконовой средой;
газовым.

Открывать двери с такими навесами можно на различный угол, например 180 или 270 градусов. Все зависит от:

типа мебели;
ширины, на которую нужно открыть шкаф.

Благодаря таким петлям открыть двери можно на любую ширину

Принцип работы конструкции

Специальное содержимое пружины, при закрытии дверей начинает перетекать в гильзу, расположенную в капсуле доводчика. При воздействии на петлю жидкость начинает двигаться, приводя в действие поршень. Скорость закрытия дверцы можно отрегулировать.

Преимущества петель с доводчиком

Если необходимо оснастить мебель качественной фурнитурой, то без петель с доводчиком не обойтись. Эта деталь имеет массу преимуществ, перед своими аналогами. Среди достоинств, можно выделить:

бесшумную, плавную работу дверей;
высокий эксплуатационный период;
возможность установки даже на массивные, тяжелые дверцы;
качественный крепеж на фасаде;
простота в регулировке;
большое разнообразие;
различные производители;
конструкция защищена от протекания рабочей жидкости.

Навес с доводчиком – это более практичное решение, нежели обычные петли

Как врезать мебельные петли: просто о простом

В этой статье мы с вами поговорим о подготовке фасада к навеске на короб, и том, какой инструмент для этого нужно иметь.

Сразу оговорюсь, что существует очень много разновидностей петель, которые имеют различные диаметры посадочной чашечки (это та часть, которая непосредственно врезается в материал).

Эти чашечки могут иметь диаметры 26мм, 35мм, 40мм.

Но самые распространенные из них (те, которыми чаще всего пользуются) те, которые имеют диаметр 35мм. Именно о них мы и будем говорить.

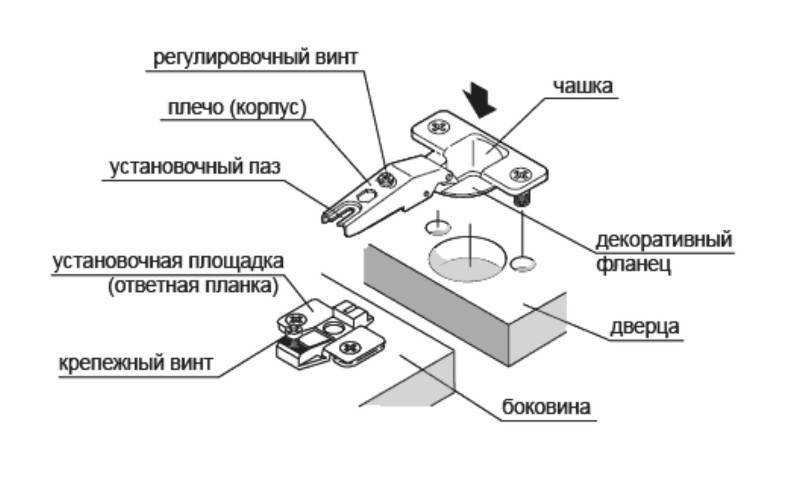

Врезается петля непосредственно в фасад, а крепится (установочной площадкой) к боку короба, на котором должен этот фасад «висеть».

Врезается она очень просто. Для этого, нужно иметь следующий перечень инструментов:

Рулетка для разметки
Шило
Электродрель (для изготовления посадочных отверстий)
Сверло Форстнера, или, в простонародье – фрезу под чашечку 35мм
Отвертку для вкручивания саморезов

Из крепежа нужны саморезы 4х16 мм (или, что-то, близкое к ним).

Итак, сначала, размечается фасад на предмет нахождения центра будущего отверстия, из которого фрезой нужно выбрать часть материала (ровно столько, чтобы посадочная чашечка в него «села»).

При разметке следует учесть, чтобы петля не находилась на одной высоте с полкой, или какой-нибудь фурнитурой, из за чего ее будет невозможно установить (и как следствие – будет испорчен фасад).

По этому, строит очень внимательно давать отступ от нее до края фасада.

Так же следует учесть размеры и массу самого фасада.

От этих параметров зависит, сколько петель нужно на него врезать. Подробнее об этом моменте можно прочесть в этой статье (в ней же более подробно рассматривается эта фурнитура).

Обычно центр отверстия (35мм) размечается таким образом, чтобы от чашечки до крайней грани фасада было расстояние 4-5 мм (или, от края фасада до центра отверстия – 22-23мм).

Когда все размечено – сверлится отверстие.

Это – самый ответственный момент.

Дело в том, что, как было сказано выше, отверстие должно быть такой глубины, чтобы в него полностью «села» посадочная чашечка. И если, при врезке отверстия увлечься – можно фасад «продырявить» насквозь.

Чтобы этого не случилось, некоторые специалисты устанавливают дрель с фрезой на специальный шток с ограничителем, который ограничивает глубину погружения фрезы в фасад. Но я считаю это лишним (было много случаев, когда по той или иной причине настройки этого штока сбивались, и фасады портились).

Все это можно сделать аккуратно, вручную.

Затем, в сделанные отверстия вставляются петли, и выравниваются планкой (чтобы не смещались по оси, иначе в процессе работы они будут изнашиваться).

После этого, “накерняются” отверстия, через которые чашечки закрепляются саморезами в фасаде, и, собственно, после всего этого – закрепляются (отверткой или электродрелью со вставленным битодержателем и битой под саморезы).

Вот, таким нехитрым способом, все это можно сделать.

Виды

При установке петель на корпусной мебели используются два типа сверл, различающихся по размеру:

35 мм;
26 мм.

Отверстие для каждой проделывается почти моментально.

Важно подобрать правильный диаметр сверла в зависимости от параметров чаш петель. Диаметр подбирается в соответствии со стандартными петлями или с уменьшенной чашей

К каждому виду креплений подбирается свое сверло

Диаметр подбирается в соответствии со стандартными петлями или с уменьшенной чашей. К каждому виду креплений подбирается свое сверло.

С его помощью можно проделать нужное отверстие в цельной панели, полотне МДФ, ДСП или ЛДСП.

Насадка представляет собой основу с перемычкой и тремя зубьями.

Дрель для установки мебельных петель подойдет универсальная, со сменным режимом насадок.

Дрель при работе держат немного наклонно, а не прямо, чтобы отработанный материал был выбран на нужную глубину и равномерно.

Срединный шип устанавливается в центр будущей окружности, которую очерчивают с помощью заготовленного калибра.

На фрезерных станках используется автоматическая калибровка и насадки, в домашних же условиях без специального ручного электроинструмента не обойтись.

Диаметр подбирается в соответствии со стандартными петлями или с уменьшенной чашей.

К каждому виду креплений подбирается свое сверло.
