Камера для пескоструйной обработки. чертежи и электросхема

На что обратить внимание при покупке камеры

При выборе и разработке собственной пескоструйной камеры в первую очередь необходимо проверить соответствие диаметров и длины ее шлангов производительности компрессора

Другие важные факторы, на которые следует обратить внимание:

  1. Осушитель воздуха. Влага в воздушно-абразивном потоке делает его неравномерным, т. к. в этом случае частицы порошка склеиваются в крупные фракции разного размера.
  2. Емкость резервуара для рабочего порошка. В открытых системах должна обеспечиваться длительность работы не менее 30–40 минут.
  3. Уклон резервуара. Должен быть не более 40º, иначе порошок будет плохо ссыпаться в дозатор.
  4. Калиброванное сито на загрузочной воронке. Помогает очистке от различных включений и крупных частиц. Особенно полезно при повторной загрузке абразива после его использования.
  5. Защитная сеточка перед смотровым стеклом камеры. С хорошим освещением совершенно не мешает работе, при этом предохраняя стекло от быстрого матирования.
  6. Удобство загрузки. Дверка должна обеспечивать доступ ко всему внутреннему объему шкафа.
  7. Наличие достаточно мощной вытяжки и объемного резервуара для пыли.

Сопла напорных пескоструйных аппаратов обеспечивают большую производительность и удобство в работе, из-за того что подача воздушно-абразивной смеси в них выполняется по одному шлангу. Однако для таких аппаратов требуются компрессоры с высокой скоростью расхода воздуха.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

  • газовый баллон из-под пропана или фреона;
  • мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
  • шаровые краны, регулирующие подачу воздуха и абразивного песка;
  • фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
  • тройник с резьбой, маркированной «ДУ 15»;
  • резиновый двухметровый рукав диаметром 14 мм;
  • шланг сечением 10 мм, длиной не менее 5 метров;
  • 5-метровый газовый рукав, диаметр которого 10 мм;
  • зажимы и фитинги для шлангов, лучше взять с запасом;
  • сопло;
  • пескоструйную насадку для компрессора;
  • фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Принцип работы

Пескоструйные камеры, которые называют обитаемыми в том случае, если процессом обработки управляет специалист, находящийся за их пределами, многие домашние мастера предпочитают делать своими руками, так как это несложно и выгодно. Преимущества этого подхода заключаются еще и в том, что самостоятельное изготовление такой камеры позволяет придать ей такие размеры и конфигурацию, которые оптимально подходят для обработки изделий определенного типа. В данном вопросе у изготавливающего пескоструйную камеру мастера практически нет ограничений: это может быть как небольшой ящик для обработки миниатюрных изделий, так и целый ангар, в который будут помещаться крупногабаритные металлоконструкции.

Принцип работы камеры для пескоструйной обработки

Даже учитывая тот факт, что и промышленные, и собранные своими руками камеры для пескоструйной обработки безопасны, при работе с ними следует использовать защитные средства, к которым традиционно относятся:

  • респиратор;
  • рабочие очки;
  • специальная закрытая одежда и обувь.

Обработка детали в пескоструйной камере

Камеры для пескоструйной обработки, если они изготовлены правильно, помимо универсальности предоставляют работающему с ними специалисту следующие преимущества.

  • Используя такие камеры, можно выполнять пескоструйную обработку изделий практически любого размера и конфигурации.
  • Весь процесс обработки, выполняемый при помощи специальной насадки, можно контролировать визуально, что обеспечивается специальным смотровым окном.

Большое смотровое окно обеспечит хороший обзор

Альтернативные методы изготовления пескоструйного аппарата

Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

Из мойки высокого давления

Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата

Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной

Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

  • керамическое сопло;
  • шланги армированные;
  • дозатор цилиндрического типа;
  • блок смешивания (тройник нужного диаметра).

Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

Из продувочного пистолета

  • сантехнический тройник;
  • кран шаровый для регулирования подачи песка;
  • выходное сопло с прижимной гайкой;
  • пластиковая бутылка в качестве емкости для песка.

После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

Из краскопульта

Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

  • шаровый кран-регулятор;
  • тройник сантехнический;
  • шланги армированные;
  • компрессор.

Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

Из газового баллона

Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

  • шаровые краны – 2 штуки;
  • баллон газовый небольшого размера;
  • труба для создания воронки на баллон;
  • тройник сантехнический;
  • рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним;
  • хомуты для крепления рукавов;
  • ФУМ-лента.

Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

Из огнетушителя

Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.

Аппараты напорного типа

При желании, можно изготовить и самодельную пескоструйную установку напорного типа. Конструкция ее не принципиальна. Годится для этой цели металлическая бочка. Дно должно быть обрезано и заменено конусом. В нижней его части крепится песчаный затвор с тройником, к которому с одной стороны присоединяется шланг от компрессора, с другой отходит рукав с соплом.

Автору приходилось встречаться и с конструкцией самодельного пескоструйный аппарат из огнетушителя. От огнетушителя использовался только корпус, через него пропускалась трубка с перфорацией, после чего емкость наполняется песком и подводится сжатый воздух. Что-то вроде инжектора получается. Конструкция простая, но рекомендовать ее можно только в качестве любительского устройства.

Приведенные выше конструкции описывают только общую схему и принцип работы. Если вы решили смастерить самодельный пескоструйный аппарат для долгой эксплуатации, следует задаться конкретными параметры и засесть за расчеты – без этого не обойтись. Хотелось бы пожелать всем самодельщикам успехов, а пескоструйщикам в особенности.

На что обратить внимание при покупке камеры

При выборе и разработке собственной пескоструйной камеры в первую очередь необходимо проверить соответствие диаметров и длины ее шлангов производительности компрессора

Другие важные факторы, на которые следует обратить внимание:

  1. Осушитель воздуха. Влага в воздушно-абразивном потоке делает его неравномерным, т. к. в этом случае частицы порошка склеиваются в крупные фракции разного размера.
  2. Емкость резервуара для рабочего порошка. В открытых системах должна обеспечиваться длительность работы не менее 30–40 минут.
  3. Уклон резервуара. Должен быть не более 40º, иначе порошок будет плохо ссыпаться в дозатор.
  4. Калиброванное сито на загрузочной воронке. Помогает очистке от различных включений и крупных частиц. Особенно полезно при повторной загрузке абразива после его использования.
  5. Защитная сеточка перед смотровым стеклом камеры. С хорошим освещением совершенно не мешает работе, при этом предохраняя стекло от быстрого матирования.
  6. Удобство загрузки. Дверка должна обеспечивать доступ ко всему внутреннему объему шкафа.
  7. Наличие достаточно мощной вытяжки и объемного резервуара для пыли.

На что обратить внимание при покупке камеры

При выборе и разработке собственной пескоструйной камеры в первую очередь необходимо проверить соответствие диаметров и длины ее шлангов производительности компрессора

Другие важные факторы, на которые следует обратить внимание:

  • Осушитель воздуха. Влага в воздушно-абразивном потоке делает его неравномерным, т. к. в этом случае частицы порошка склеиваются в крупные фракции разного размера.
  • Емкость резервуара для рабочего порошка. В открытых системах должна обеспечиваться длительность работы не менее 30–40 минут.
  • Уклон резервуара. Должен быть не более 40º, иначе порошок будет плохо ссыпаться в дозатор.
  • Калиброванное сито на загрузочной воронке. Помогает очистке от различных включений и крупных частиц. Особенно полезно при повторной загрузке абразива после его использования.
  • Защитная сеточка перед смотровым стеклом камеры. С хорошим освещением совершенно не мешает работе, при этом предохраняя стекло от быстрого матирования.
  • Удобство загрузки. Дверка должна обеспечивать доступ ко всему внутреннему объему шкафа.
  • Наличие достаточно мощной вытяжки и объемного резервуара для пыли.

Сопла напорных пескоструйных аппаратов обеспечивают большую производительность и удобство в работе, из-за того что подача воздушно-абразивной смеси в них выполняется по одному шлангу. Однако для таких аппаратов требуются компрессоры с высокой скоростью расхода воздуха.

Как сделать аппарат из мойки высокого давления

В качестве компрессора для пескоструя также можно использовать мойку Керхер либо аналогичную установку другой марки. Аппарат, изначальным предназначением которого является помывка автомобилей, способен создавать высокое давление воды при ее низком расходе. Задача сводится к модернизации эффективно работающего беспылевого оборудования. Для Керхера нужно сделать только специальную насадку под выходную трубу.

Потребуются следующие материалы:

  • керамическое сопло, купленное в магазине либо сделанное своими руками;
  • армированный шланг;
  • смесительный узел (тройник с подходящей по диаметру насадкой);
  • цилиндрический дозатор, блок регулирования подачи;
  • трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Как сделать напорный пескоструйный аппарат

Шаг 1: Необходимо снять сопло старого баллона с пропаном. Следует убедиться, что в баке не осталось паров, которые могут быть вредными. После делается заливочное отверстие – в верхней части просверливается отверстие и крепится подъемная крышка.

Шаг 2: теперь надо посверлить отверстие в нижней части бака и еще одно отверстие на верхней стороне бака. Следует сделать то же самое для другой трубы, чтобы получить две 3-дюймовые резьбовые стальные трубы. После приварить трубы ко дну и бокам резервуара.

Обратите внимание!

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Шаг 3: привинчивается смесительный клапан к концу нижней трубы. Прикручивается Т-образный соединитель в нижней части смесительного клапана.

Шаг 4: крепится 4-х канальный фитинг с внутренней резьбой к стальной резьбовой трубе на верхней стороне резервуара. Затем сверху привинчивается манометр, регулятор давления сбоку и предохранительный клапан снизу. Присоединяется водоотделитель к регулятору давления.

Шаг 5: прикручивается штуцер с внутренней резьбой из водоотделителя и предохранительный клапан для регулирования подачи воздуха из компрессора на другой конец. Подсоединяется труба от воздушного компрессора к предохранительному клапану. Присоединяется труба от воздушного компрессора к предохранительному клапану.

Шаг 6: Резьбовая труба прикручивается снизу предохранительного клапана, который прикреплен к 4-стороннему фитингу. Отрезается он прямо в основании от баллона с пропаном, а после привинчивается на конце коленчатый фитинг с внутренней резьбой. Теперь следует измерить и отрезать небольшой кусок трубы и прикрепить его к Т-образному соединителю. Стыки привариваются.

Шаг 7: Резиновый шланг подсоединяется к другому концу Т-образного соединителя внизу и фиксирует сопло сверху с помощью трубного фитинга. Давление в резервуаре позволяет абразивной среде смешиваться с воздухом. Среда теперь нагнетается в смесительную камеру.

Таким же образом можно сделать пескоструйный аппарат своими руками из огнетушителя.

Изготовление пескоструйной камеры

Перед тем как приступить непосредственно к сборке, необходимо учесть ряд факторов: составить грамотный чертёж и описание (один из вариантов будет представлен ниже), подобрать все необходимые компоненты и определиться с местом расположения.

Всегда хочется, чтобы пескоструйная камера своими руками была, как можно больше, но это потянет за собой ряд последствий: нужна более мощная вытяжка, а также более прочные материалы для корпуса.

Пескоструйная камера представляет собой металлический ящик, в котором имеются:

  • отверстия для перчаток;
  • смотровое окно;
  • отверстия для подвода шланга для пистолета;
  • вентиляционные отверстия;
  • смотровое окошко;
  • решётка-днище, на которой будет лежать обрабатываемая деталь;
  • бункер для сбора отработанного абразива и мусора.

Порядок сборки

Порядок сборки пескоструйной камеры включает в себя несколько этапов

Важно соблюдать их последовательность, в противном случае это может создать некоторые неудобства и затянуть сборку.Из материала понадобится уголок с полочкой 25-32 мм, оцинковка толщиной 0,5 мм, ударопрочный пластик, заклёпки

Порядок изготовления таков:

  1. Нарезаем уголки согласно заранее подготовленному чертежу.
  2. При помощи сварки собираем из них каркас.
  3. Крепим в качестве дна армированную сетку, на которой будет располагаться обрабатываемая деталь. Сетка должна быть прочной, чтобы выдержать тяжёлые изделия.
  4. Делаем освещение с двух верхних углов, чтобы не было теней. Это позволит работать с большим комфортом. Освещение должно быть достаточно яркое, так как внутри будет много пыли. Стоит помнить небольшую хитрость, если выбрать белый свет, например, неоновые лампы, при данном спектре обзор будет существенно ухудшаться. Лучше использовать жёлтый, например, лампы накаливания, или светодиодные с подходящим спектром. Принцип такой же, как в противотуманках, благодаря которым можно что-то различить в плохую погоду.
  5. На герметик садим заранее вырезанные листы металла. Необходимо, чтобы одна из стенок могла открываться для закладывания и извлечения детали и обслуживании камеры изнутри.
  6. Дополнительно крепим металл к уголкам заклёпками.
  7. При помощи ножниц в металле вырезаем необходимое отверстие для рукавиц вентиляции.
  8. Смотровое стекло для безопасности лучше сделать из ударопрочного пластика, чем из стекла, так как, возможно, в камере будут использоваться абразивы (не только песок, но и металлические шарики).
  9. Камеру нужно оснастить мощный вытяжкой (чем мощнее, тем лучше, минимум 1500л в минуту).

Техника безопасности

Важно надеть защитные очки, а в случае с пескоструйной камерой достаточно только респиратора. Обязательно необходимо полностью закрытый костюм и закрытая обувь. Также важно помнить о безопасности окружающих

Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Также важно помнить о безопасности окружающих. Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Мы увидели, что сделать пескоструй своими руками не так уж и сложно. Достаточно иметь определённые навыки и большое желание. Благодаря таким усилиям можно сэкономить немало средств и сделать достойный аналог заводских вариантов.

Пескоструйная камера станет отличным помощником и дополнением вашему аппарату, так как благодаря ей выполнение поставленных задач станет менее вредным для здоровья, более комфортным и, соответственно, продуктивным.

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

  • емкость для абразивного материала, из которой он будет подаваться в зону обработки;
  • компрессор, обеспечивающий необходимое давление воздушного потока, смешиваемого в системе с абразивом;
  • сопло, через внутреннее отверстие которого в зону обработки будет подаваться абразивная смесь;
  • пистолет для управления соплом и удобства работы с ним;
  • кран шарового типа, который позволит регулировать параметры потока абразивной смеси;
  • элементы, обеспечивающие крепление всех деталей конструкции и их герметизацию.

Внутреннее пространство камеры при открытой боковой дверце

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

Переходные манжеты – простой способ быстрой замены рабочих перчаток

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

Принцип работы

Отфильтровать воздух в пескоструйной камере можно двумя способами:

  1. Вентилятор – это простой и дешевый способ организации вытяжки. Его производительность нужно рассчитывать таким образом, чтобы полный объем воздуха в камере менялся не более чем за 2 минуты. Но у такого способа достаточно недостатков: грязный воздух будет выходить на улицу, потребуется дополнительный очистной фильтр, при больших нагрузках вентилятор быстро выходит из строя.
  2. Циклон с самоочистной системой фильтров – дорогой, но эффективный способ очистки необитаемой пескоструйной камеры. Конструкция состоит из мощного пылезащищенного вентилятора и патронных фильтров, оснащенных системой встряхивания. Принцип работы заключается во всасывании воздуха из камеры и подачи его на фильтры. На выходе он очищен от пыли и мелких абразивных частиц. Подключается оборудование к сети электроснабжения.

Стоимость установки вентиляции с самоочистными фильтрами в 15–20 раз дороже, чем вентилятора, но она способна надолго избавить от проблем с экологами и обеспечить комфортные условия работы.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

  • газовый баллон из-под пропана или фреона;
  • мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
  • шаровые краны, регулирующие подачу воздуха и абразивного песка;
  • фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
  • тройник с резьбой, маркированной «ДУ 15»;
  • резиновый двухметровый рукав диаметром 14 мм;
  • шланг сечением 10 мм, длиной не менее 5 метров;
  • 5-метровый газовый рукав, диаметр которого 10 мм;
  • зажимы и фитинги для шлангов, лучше взять с запасом;
  • сопло;
  • пескоструйную насадку для компрессора;
  • фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

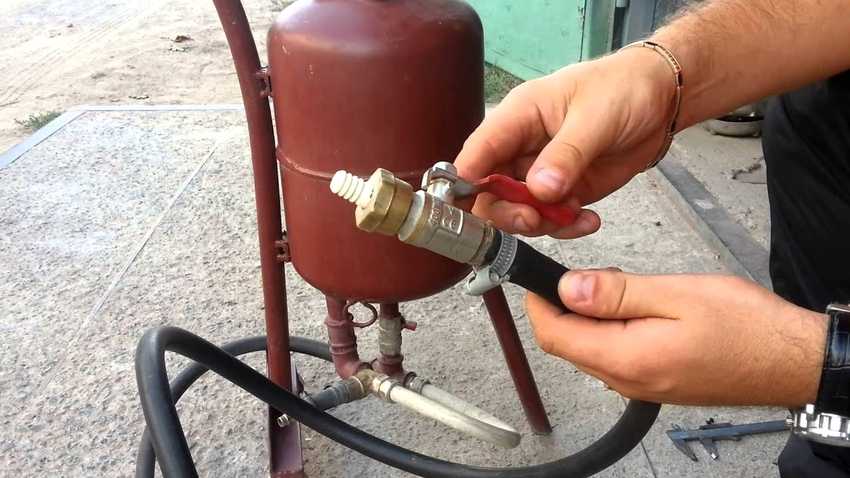

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка. Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место. После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными. На открытые концы установленного тройника монтируются резьбовые втулки

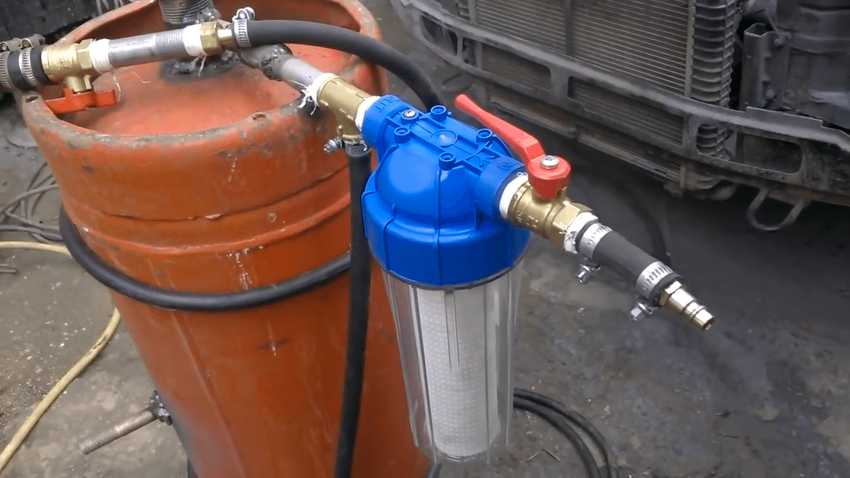

Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм. На медный патрубок крепится армированный рукав. К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику. На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Цены на пескоструйные камеры: сравнение моделей из разных ценовых сегментов

Отличия дорогих струйных абразивных камер и дешевых пескоструйных боксов, и то, из чего формируется цена, проще всего рассмотреть на примере нескольких эжекторных моделей камер струйной очистки одного типа и направленности: AE&T T06305, ECO-E-100S, ECO-100SF.

Сходство дорогих и дешевых моделей абразивоструйных камер

Все модели эжекторные, внутренние габариты практически одинаковые, все установки имеют примерно одинаковую производительность, укомплектованы пистолетом для подачи абразива, шлангами, подсветкой. На этом одинаковые стороны заканчиваются.

Различия дорогих и дешевых кабин для пескоструя

Эжекторная стационарная пескоструйная камера AE&T T06305 (недорогая модель) – тонкая сталь, шаткая конструкция по сравнения с аналогами Contracor, нет рекуперации абразива (автоматический сбор и последующее использование по второму кругу), нет очистки абразива от крупных фракций и загрязнения, нет вентиляции для высасывания пыли из рабочей зоны, нет фильтра для удержания удаленной из рабочей зоны пыли, нет автоматической очистки фильтра от пыли, нет обдувочного пистолета, перчатки низкого качества, слабое освещение, по сравнению с камерами ECO, нет защиты на стенах и смотровом стекле от рикошета дроби. Камера пескоструйной очистки пустая и не подходит для постоянной непрерывной работы, требует доработок и дополнительных вложений для дальнейшего использования.

Эжекторная кабина ECO-E-100S (модель среднего ценового сегмента) – прочная конструкция, есть рекуперация абразива, есть очистка абразива от крупных хлопьев и загрязнения, нет вентиляции для высасывания пыли из рабочей зоны, нет фильтра для удержания удаленной из рабочей зоны пыли, нет автоматической очистки фильтра от пыли, перчатки высокого качества из бесшовного каучука с хлопковой подкладкой, нет защиты на стенах от рикошета дроби. Требует самостоятельного изготовления отточной вентиляции и системы улавливания пыли.

Эжекторная камера ECO-E-100SF – самая полная комплектация: прочная конструкция, есть рекуперация абразива, есть очистка абразива от крупных хлопьев и загрязнения, есть вентиляция для удаления пыли из рабочей зоны, есть фильтр для удерживания пыли, есть автоматическая очистка фильтра от пыли, есть защита стен резиной от износа в результате рикошета абразива, защита смотрового стекла. Полностью готовая к работе камера, пригодна для установки в любом помещении без дополнительных доработок, в том числе в помещении, где находятся люди без дополнительных средств защиты органов дыхания.

Купить абразивоструйную камеру за 10 000 рублей, или выбрать дорогую пескоструйную кабину?

Резюмируя становится понятно, что самые дешевые камеры – пустые, требующие дополнительных вложений и доработок установки, не пригодные для постоянной работы без остановки. Подойдут только для хобби, любительского использования в гараже. Средние варианты подойдут как для хобби так и для производств, но все равно будут требовать доработок и вложений. Камеры в полной комплектации подойдут для любых видов работ — от хобби, и начинающих предпринимателей, до крупных производств, где требуется непрерывная работа на протяжении всей рабочей смены.

Виды пескоструйных машин

Существует две основных разновидности пескоструйных установок по методу подачи абразива:

  • Инжекторные — в этих аппаратах подача абразива и потока воздуха проходит по разным рукавам, затем в аппарате создается разрежение, и абразивный материал подсасывается в воздушную струю.
  • Напорные — абразив и воздух подаются через один рукав. Емкость для абразива в напорном аппарате должна быть обязательно герметичной, так как в нее подается воздух под высоким давлением.

По условиям использования аппаратов различают два вида пескоструйного оборудования:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Тема ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
