Как повысить мощность драйвера лазерного диода о лазерном диоде

Суть и практика света

Лазерные диоды следует рассматривать «близкими родственниками» светоизлучающих диодов (LED – Light Emitting Diodes). Конструкция светодиодов содержит диоды или микросхемы, выполненные на основе двух терминальных полупроводниковых элементов. Этими полупроводниками осуществляется преобразование потока электрической энергии в луч света и цвета определенной длины волны. Гамма цвета, в свою очередь, зависит от применяемого сочетания терминальных полупроводников.

Выпускаются белые светодиоды, где от чипа синего луч направляется на фосфорно-химическую основу. В результате поглощения синего света, прибор начинает излучать желтый свет. Излучение жёлтого люминофора и синего светодиода объединяют и таким образом получают свет, воспринимаемый глазами человека как белый.

Возможности устройства

Лазерные диоды оснащены двумя зеркалами на противоположных концах полупроводника. Одно из зеркал имеет частичную прозрачность, подобно двухстороннему зеркалу. При низких уровнях мощности, лазерный диод работает аналогично тому, как работает обычный светодиод с очень малой эффективностью отдачи. Однако, как только электрическая мощность достигает порога плотности, равного примерно 4 кВт/см2, полупроводник излучает достаточно света для части длин волн, что отражаются между зеркалами. Эти условия позволяют лазерному диоду излучать значительно больше света, чем это делает обычный светодиод.

Блок лазерного диода.

Кроме того, отражённый между зеркалами свет, проходит сквозь полупрозрачное зеркало, благодаря чему формируется узкий луч синего. Этот луч далее может быть направлен на люминофор для последующей генерации желтого света. Стоит отметить интересную деталь: обычные синие светодиоды имеют высокую светоотдачу, регенерируя до 70% электрической мощности, проходящей через приборы при плотности потока 3 Вт/см2. Это значительно более эффективно, чем в случае с лазерными диодами синего излучения, мощность конверсии которых не превышает 30%, когда плотность электроэнергии составляет не более 10 кВт/см2.

Но светодиоды способны достигать высокой эффективности при низких токовых уровнях. Поэтому эффективная отдача требует значительной массы дорогих полупроводников. Усиление тока, пропускаемого через светодиоды, повышает яркость излучения. Но увеличение тока резко снижает эффективность светодиодов. Это явление известно как «спад». А вот эффективность лазерных диодов с увеличением тока не изменяется. Таким образом, при плотности электроэнергии около 5 кВт/см2, светодиоды становятся менее эффективными по сравнению с диодными лазерами. Эта разница производительности увеличивается пропорционально с уровнем мощности.

Инфракрасный лазерный диод.

Эффективность устройства

Исходящий лазерный луч формирует конус излучения всего лишь в 1º — 2º по сравнению с конусом светового излучения светодиода в 90º. Форма излучения двух разных типов диодов. Слева обычные светодиоды, справа модификация с лазерным излучением. Разница в характеристике формы луча очевидна. Длина волны лазерного излучения падает в пределах 1 нм по сравнению с несколькими десятками нанометров для светодиодного освещения. Эти различия указывают на особую ценность лазеров для отдельных случаев применения, где светодиоды значительно уступают. Внутри диода лазер можно сфокусировать на крошечной точке люминофора для создания узкого интенсивного луча яркостью, в 20 раз превышающей яркость светодиода.

Новые технологии позволяют генерировать до 500 люменов светового потока из фокусного пятна, размерами всего в несколько сотен микрометров. С помощью лазеров и оптики размером 25 мм, новые технологии позволяют выводить световой луч с конусом около 1º. Эти достижения можно считать революционными. Реально открывается доступ к производству фонарей и автомобильных фар дальнего света, луч которых способен пробивать расстояние до 1 км! Синий лазер, излучаемый с поверхности от 4 до 30 мкм, даёт столько же оптической мощности, сколько дают светодиоды, размещённые на площади 800 мкм.

Чтобы вписаться в максимально допустимый диапазон дальнего света, утверждённый нормами ЕС, разработала подходящую автомобильную фару. Автомобильная фара сочетает в конструкции широкоугольный светодиодный люминофор с узко-угольной дальнобойной лазерной подсветкой. Световая масса такой подсветки пробивает расстояние до 600 метров. Готовый 7-миллиметровый квадратный модуль содержит:

• синий лазерный диод,
• квадратный люминофор (1х1 мм),
• отражатель синего луча.

Будет интересно Что такое эффект Ганна и при чем здесь диоды

Отражатель синего лазера служит для временного транспорта перед смешением с жёлтым люминофором.

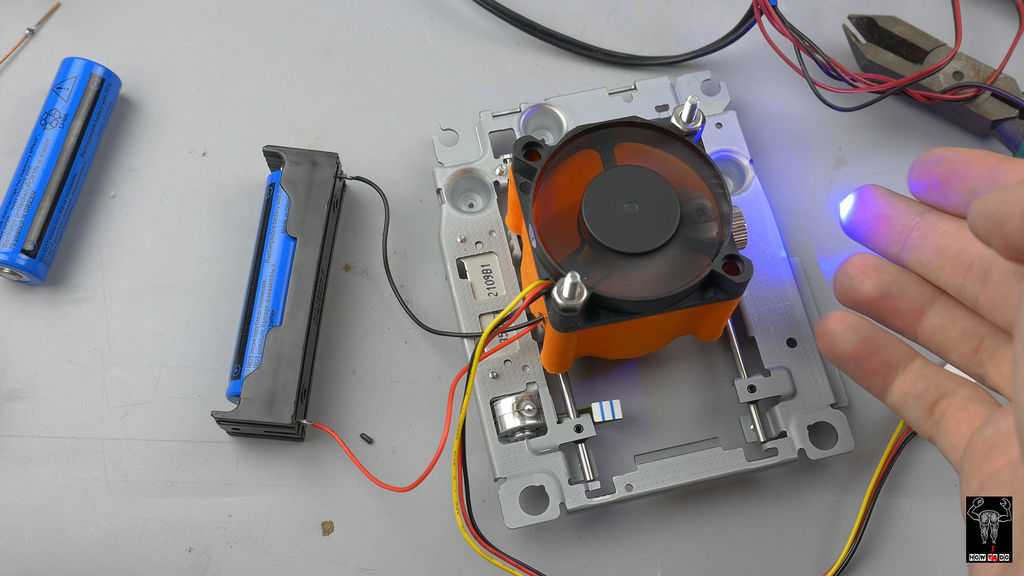

Электропитание устройства

Минимально нам будет необходимо 3,7 В. Обеспечить это могут старые батареи от мобильных телефонов, пальчиковые батарейки. Необходимо только соединить их параллельно между собой. Для проверки работы устройства или стационарной лазерной указки подойдет стабилизационный блок питания.

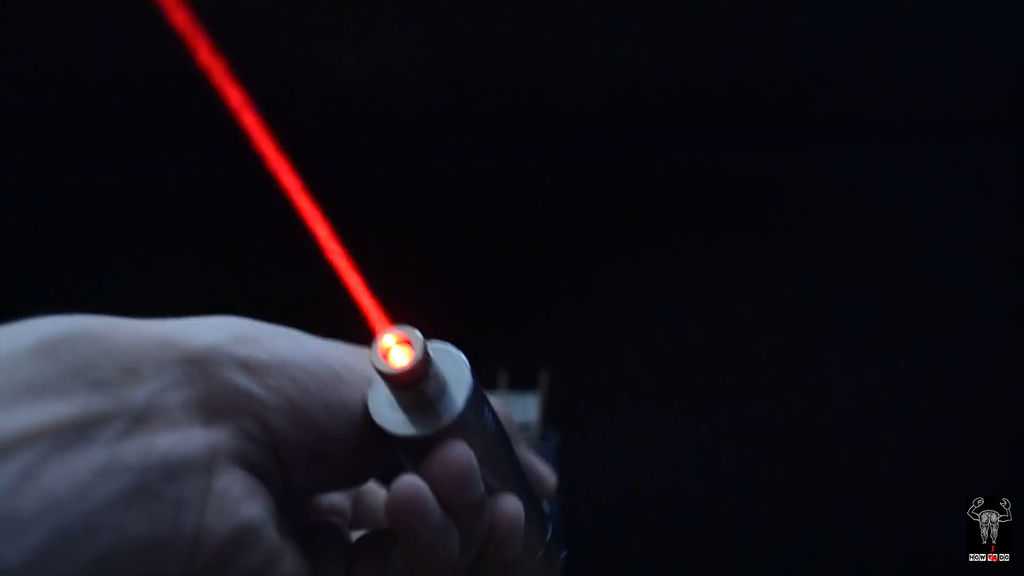

На этом этапе уже можно протестировать работу устройства. Направьте его на стену, пол и включите питание. Вы должны увидеть пучок яркого красноватого цвета. В темноте выглядит как мощный инфракрасный фонарик.

Вы видите, что пока свечение далеко от лазерного: луч слишком широкий; он так и просит, чтобы его сфокусировали. Этим мы и займемся дальше.

Классификация лазерных установок:

В лазерном пучке концентрируется высокая энергия и потому существует опасность повредить зрение при неосторожном обращении с лазерами. Существует классификация опасности лазерных установок в соответствии с EN60825-1 рисунок №1

Рисунок №1 – Классификация опасности лазерных установок

При работе с лазерными диодами нужно СТРОГО СОБЛЮДАТЬ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ. Нельзя направлять луч лазера прямо в глаза, это может привести к полной или частичной потере зрения. Не давайте вашу лазерную установку детям, не оставляйте её в легкодоступных местах! Исключайте возможность не санкционированного (случайного) включения лазера, используйте ваше творение только в мирных целях!!! Одевайте защитные очки при настройке и работе с ним.

Шаг 3: Лазер

Следующий шаг — работа с лазером. Если вы разобрали привод DVD RW, вы можете использовать для проекта его лазерный диод, просто соорудите небольшой движочек — у меня есть видео о том, как это сделать.

Я собираюсь использовать модуль лазера 1.5w 445nm, который я соорудил в этом видео.

Естественно, при длительной работе, настольному лазерному граверу потребуется охлаждение, для DVD может хватить и кусочка алюминия, но в моём случае потребуется активное охлаждение. Я распечатал кронштейны для крепежа лазерного диода с движком на радиаторе с вентилятором шириной 50мм, таким образом, я решил и проблему с выведением дыма от гравируемой поверхности. В этом проекте обязательно носите очки для защиты от лазера, они стоят копейки — не экономьте на своём здоровье.

• Лазер 405nm 500mw — Ali или Amazon
• Лазер 445nm 500mw — Ali или Amazon
• Лазер 650nm 150mw — Ali или Amazon

Разборка.

Разборка любого CD-DVD привода начинается с выдвижения лотка. Чтобы выдвинуть лоток, нужно сначала изготовить простое приспособление из канцелярской скрепки.

Осторожно, просунув конец канцелярской скрепки в технологическое отверстие на передней панели привода, нащупываем деталь механизма, которая отвечает за блокировку лотка. Деталь эта находится строго напротив отверстия

Нажимаем на неё и лоток слегка выдвигается. Теперь его можно вытянуть пальцами.

Отжимаем защёлки, крепящие лицевую панель привода. Сначала отжимаем одну из боковых защёлок.

Затем, отжимаем защёлку, находящуюся в нижней части привода, и другую боковую защёлку.

Выдвигаем переднюю панель, откручиваем четыре винта с крестообразными шляпками и снимем панели металлического кожуха.

Отжимаем защёлки и отделяем лоток от основного механизма.

Тщательно очищаем механизм от пыли и грязи при помощи кисточки. Если старая смазка сильно загрязнена, то удаляем её при помощи бязи и наносим новую смазку.

Заменяем изношенный пассик новым. После чего протираем пассик и внутренние поверхности шкивов чистящей салфеткой или бязью смоченной в спирте.

Протираем линзу лазера чистящей салфеткой. Пыль, осевшую на верхней поверхности линзы, можно не увидеть невооружённым глазом, но она там почти всегда присутствует.

Если привод очень старый или известно, что на нём было записано слишком много дисков и при этом существует проблема чтения или записи, то можно попытаться увеличить ток лазера. Эта довольно тонкая операция требует терпения и может занять довольно много времени. Не затевайте эту процедуру, если Ваш привод просто не читает несколько старых дисков или дисков записанных на чужих приводах. Это может быть вызвано массой различных причин и величина тока лазера тут на 38-ом месте.

Регулировать ток лазера лучше всего, когда привод находится в полуразобранном состоянии.

Чтобы запустить привод без кожуха и передней панели придётся удалить переднюю стенку лотка для дисков.

Где-то на каретке с установленным лазером имеется малогабаритный потенциометр, положение движка которого и определяет ток лазера. Местоположение этого потенциометра зависит от конструкции привода.

Прежде чем крутить этот винт, обязательно зарисовываем положение шлица, чтобы иметь точку отсчёта, да и вообще, чтобы можно было в случае чего, вернуть его в первоначальное положение.

Повернув винт на 10-15 градусов сначала в одну, а затем в другую сторону, каждый раз проверяем качество чтения в какой-нибудь программе, например, Nero DiscSpeed.

Только проверять желательно сразу на нескольких типах носителей, например, CD-R и CD-RW или DVD+R, DVD+RW, DVD-R, DVD-RW и т.д. Наверное, не обязательно проверять все типы поддерживаемых носителей, но проверьте хотя бы те, которыми Вы всё время пользуетесь.

Многоцелевые универсальные приводы, это довольно компромиссные изделия и поэтому часто, какие-то типы дисков они читают лучше, а какие-то хуже. Например, увеличив ток лазера, Вы можете получить идеальное чтение CD-R и сделать половину ваших CD-RW нечитаемыми.

Сборка не представляет никаких трудностей, кроме одного момента. При вставке лотка в механизм загрузки, требуется совместить фиксатор ползуна механизма загрузки с направляющим пазом, расположенным в нижней части лотка.

Ползун обычно подпружинен, поэтому нужно, прежде чем вдевать лоток в направляющие, зафиксировать ползун в правильном положении, используя пинцет или другой подходящий инструмент. На фото положение ползуна фиксируется при помощи шила.

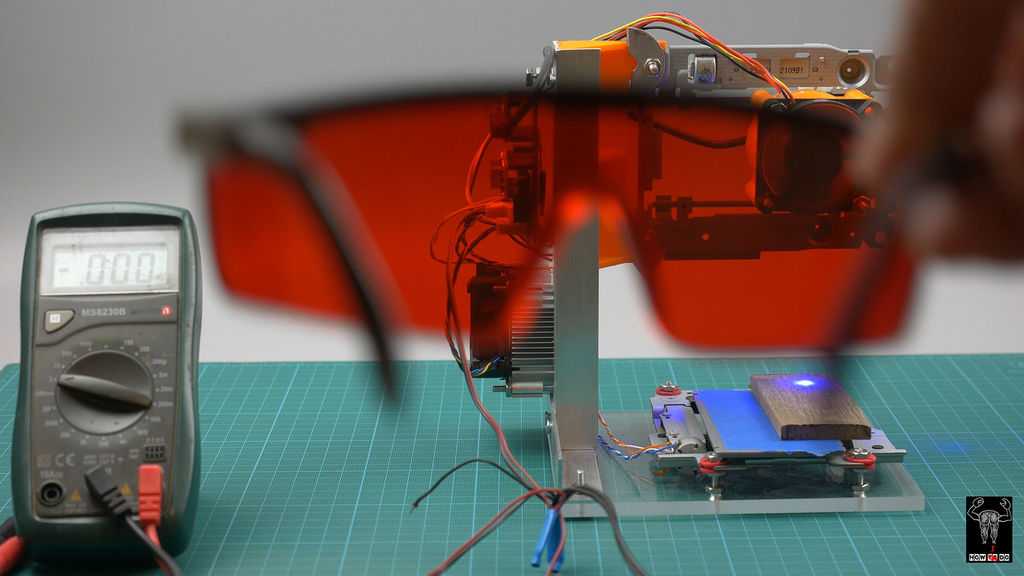

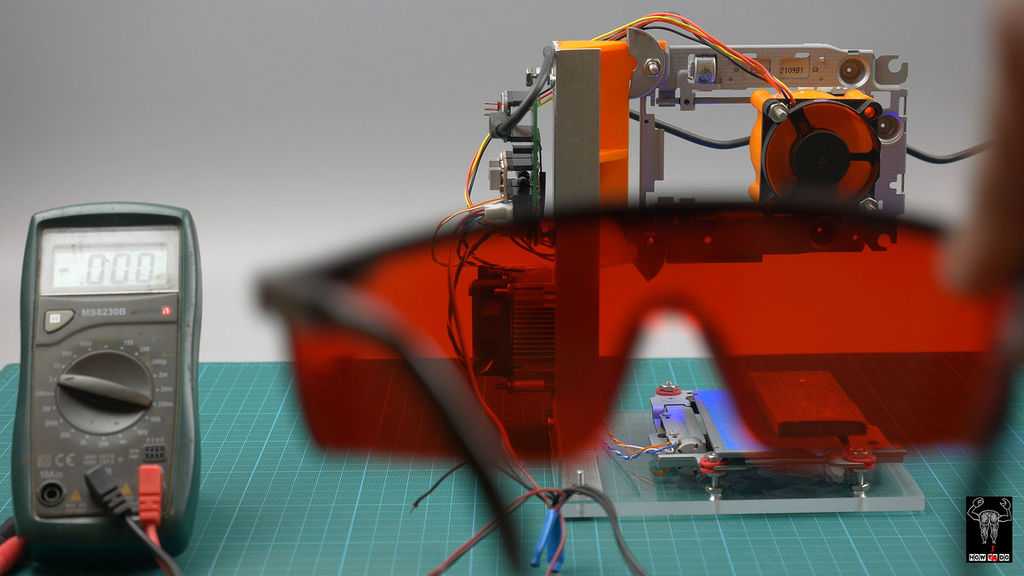

Электрическая часть самодельного лазерного гравера

Основным элементом электрической схемы представленного устройства является лазерный излучатель, на вход которого должно подаваться постоянное напряжение со значением, не превышающим допустимых параметров. Если не соблюсти данное требование, лазер может просто сгореть. Лазерный излучатель, используемый в гравировальной установке представленной конструкции, рассчитан на напряжение 5 В и силу тока, не превышающую 2,4 А, поэтому настройка регулятора DC-DC должна быть выполнена на силу тока 2 А и напряжение до 5 В.

Электрическая схема гравера

Транзистор MOSFET, который является важнейшим элементом электрической части лазерного гравера, необходим для того, чтобы, получая сигнал от контроллера «Ардуино», включать и выключать лазерный излучатель. Электрический сигнал, вырабатываемый контроллером, является очень слабым, поэтому воспринимать его, а затем отпирать и запирать контур питания лазера может только транзистор MOSFET. В электрической схеме лазерного гравера такой транзистор устанавливается между плюсовым контактом лазера и минусовым регулятора постоянного тока.

Шаговые электродвигатели лазерного гравера подключаются через одну электронную плату управления, что обеспечивает синхронность их работы. Благодаря такому подключению зубчатые ремни, приводимые в движение несколькими двигателями, не провисают и сохраняют стабильное натяжение в процессе своей работы, что обеспечивает качество и точность выполняемой обработки.

Для этого необходимо обеспечить его эффективное охлаждение. Решается такая задача достаточно просто: рядом с диодом устанавливают обычный компьютерный вентилятор. Чтобы исключить перегрев плат управления работой шаговых электродвигателей, рядом с ними также размещают компьютерные кулеры, так как обычные радиаторы с такой задачей не справляются.

Фотографии процесса сборки электросхемы

Разновидности

Вариантов конструкции лазерных диодов довольно много. Они отличаются друг от друга расположением p-n переходов, конфигурацией полупроводникового элемента и прочими особенностями. Существуют следующие виды:

• диод с p-n гомоструктурой. Одна из первых конструкций, которая сегодня практически не встречается. Нуждается в подаче высокой начальной мощности и прерывании входного сигнала для исключения перегрева;
• с двойной гетероструктурой. Представляют собой кристалл малой толщины, заключенный между двух дополнительных слоев, усиливающих поток фотонов и расширяющих активную область;
• с квантовыми ямами. Они образованы благодаря уменьшению среднего слоя элементов с двойной гетероструктурой. Возникают квантовые ямы с разными энергетическими уровнями, которые играют роль барьера при p-n переходе, способного к выделению фотонов;
• гетероструктурные элементы с раздельным удержанием. Большинство лазерных диодов изготовлены по этой технологии. Ее особенностью является нанесение дополнительных слоев на тонкий центральный кристалл, результатом чего становится эффективное формирование и концентрация светового пучка;
• с распределением обратной связи. В области p-n перехода делается специальная насечка, обеспечивающая создание дифракционной решетки. Это позволяет стабилизировать длину волны, способствуя получению более устойчивого светового луча. Используются в сфере телекоммуникаций, а также в оптических устройствах разного типа;
• VCSEL. Это лазер, относящийся к элементам поверхностного излучения. Оснащен вертикальным резонатором, благодаря которому направление луча изменяется — если у остальных видов кристаллов свет движется параллельно граням, то в данной конструкции он излучается в перпендикулярном направлении. Существует еще одна модификация такого элемента — VECSEL. Он обладает практически аналогичной конфигурацией, только с внешним резонатором.

Устройство и принцип работы

Главным элементом гравёра является полупроводниковый лазер. Он испускает сфокусированный и очень яркий луч света, который прожигает обрабатываемый материал. Регулируя мощность излучения, можно изменять глубину и скорость прожига.

В основе лазерного диода лежит полупроводниковый кристалл, сверху и снизу которого находятся P и N области. К ним подсоединены электроды, по которым подводится ток. Между этими областями расположен P — N переход.

В сравнении с обычным лазерный диод выглядит великаном: его кристалл можно подробно рассмотреть невооружённым взглядом.

Расшифровать значения можно следующим образом:

• P (positive) область.
• P — N переход.
• N (negative) область.

https://youtube.com/watch?v=ev1Yo7i07J8

Торцы кристалла отполированы до идеального состояния, поэтому он работает как оптический резонатор. Электроны, стекая из положительно заряженной области в отрицательную, возбуждают в P — N переходе фотоны. Отражаясь от стенок кристалла, каждый фотон порождает два себе подобных, те, в свою очередь, тоже делятся, и так до бесконечности. Цепная реакция, протекающая в кристалле полупроводникового лазера, называется процессом накачки. Чем больше энергии подаётся на кристалл, тем больше её накачивается в лазерный луч. В теории, насыщать его можно до бесконечности, но на практике все обстоит иначе.

При работе диод нагревается, и его приходится охлаждать. Если постоянно наращивать подаваемую на кристалл мощность, рано или поздно наступит момент, когда система охлаждения перестанет справляться с отводом тепла и диод сгорит.

Существуют полупроводниковые лазеры на 10 и более киловатт, но все они — составные. Их оптический резонатор накачивается маломощными диодами, количество которых может достигать нескольких сотен.

В гравёрах составные лазеры не используются, так как их мощность слишком велика.

Распространенные материалы

Чаще всего для гравировки лазерным способом используют металлы:

• латунь;
• бронза;
• нержавейка;
• медь;
• алюминий;
• драгоценные металлы.

Нередко для гравировки используют различные полимерные материалы. Исключением является ПВХ, поскольку при лазерном выжигании материала образуются вредные вещества.

Без особых проблем переносят обработку древесина и ее производные (картон, бумага, ДСП, фанера), изделия из искусственного и натурального камня, кожзам, кожа, керамика, оргстекло. Нанести рисунок можно даже на хлебобулочное изделие (в местах обработки корочка просто подрумянится).

Питание

Зависимость величины поглощенной энергии лазерного излучения от радиуса луча и типа соединения.

Перед созданием элемента питания для диода необходимо учесть, что он должен подпитываться от 3V и расходует до 200-400 мА в зависимости от скорости записывающего устройства. Следует избегать подсоединения кристалла к аккумуляторам напрямую, поскольку это не простая лампа. Он может испортиться даже под воздействием обычных батареек. Лазерный диод является автономным элементом, который подпитывается электричеством через регулирующий резистор.

Система питания может быть налажена тремя способами с различной степенью сложности. Каждый из них предполагает подпитку от постоянного источника напряжения (аккумуляторы).

Первый метод предполагает регуляцию электричеством при помощи резистора. Внутреннее сопротивление устройства измеряется путем определения напряжения во время прохода через диод. Для приводов со скоростью записи 16Х вполне достаточно будет 200 мА. При повышении этого показателя существует вероятность испортить кристалл, поэтому стоит придерживаться максимального значения в 300 мА. В качестве источника питания рекомендуется воспользоваться телефонным аккумулятором или пальчиковыми батарейками типа ААА.

Преимуществами этой схемы питания являются простота и надежность. Среди недостатков можно отметить дискомфорт при регулярной подзарядке аккумулятора от телефона и сложность размещения батареек в устройстве. Кроме того, трудно определить нужный момент для подзарядки источника питания.

Рисунок 4. Микросхема LM-2621.

Если вы используете три пальчиковых батарейки, эту схему можно легко обустроить в лазерной указке китайского производства. Готовая конструкция отображена на рис.2, два резистора на 1 Ом в последовательности и два конденсатора.

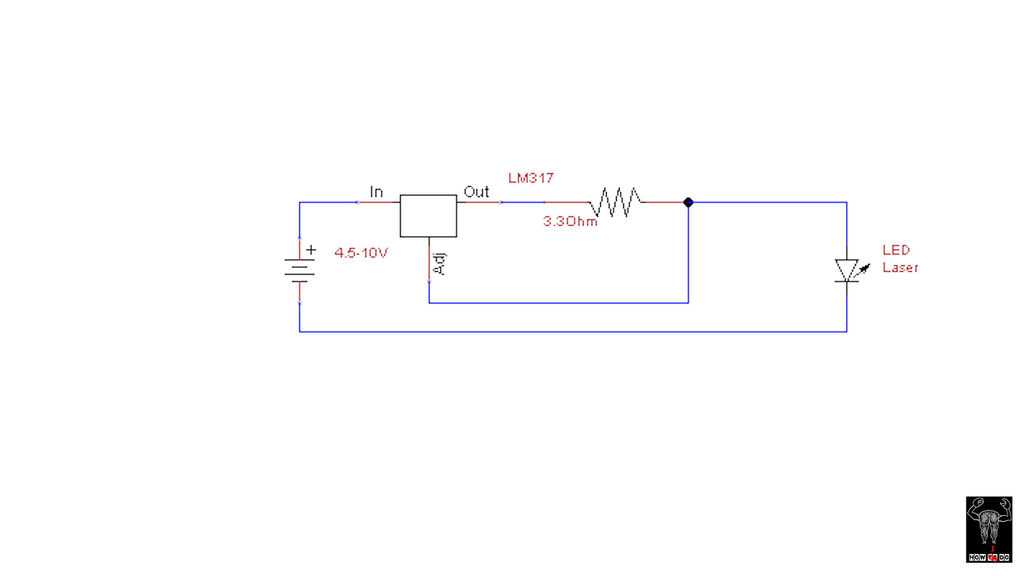

Для второго метода применяется микросхема LM-317. Этот способ обустройства системы питания намного сложнее предыдущего, он больше подойдет для стационарного типа лазерных установок. Схема основывается на изготовлении специального драйвера, который представляет собой небольшую плату. Она предназначена для ограничения электротока и создания необходимой мощности.

Цепь подключения микросхемы LM-317 отображена на рис.3. Для нее потребуются такие элементы, как переменный резистор на 100 Ом, 2 резистора на 10 Ом, диод серии 1Н4001 и конденсатор на 100 мкФ.

Драйвер на основе данной схемы поддерживает электрическую мощность (7V) вне зависимости от источника питания и окружающей температуры. Несмотря на сложность устройства эта схема считается простейшей для сборки в домашних условиях.

Третий метод является наиболее портативным, что делает его самым предпочтительным из всех. Он обеспечивает питание от двух батареек ААА, поддерживая постоянный уровень напряжения, подаваемого на лазерный диод. Система удерживает мощность даже при низком уровне заряда в аккумуляторах.

При полной разрядке батарейки схема перестанет функционировать, а через диод будет проходить небольшое напряжение, которое будет характеризоваться слабым свечением лазерного луча. Этот тип подачи питания является самым экономичным, его коэффициент полезности действия равняется 90%.

Схема двухстандартной оптической головки.

Для реализации такой системы питания понадобится микросхема LM-2621, которая размещена в корпусе размером 3×3 мм. Поэтому вы можете столкнуться с определенными трудностями в период припаивания деталей. Конечная величина платы зависит от ваших умений и сноровки, поскольку детали можно расположить даже на плате 2×2 см. Готовая плата отображена на рис.4.

Дроссель можно взять от обычного блока питания для стационарного компьютера. На него наматывается проволока с сечением 0,5 мм с количеством оборотов до 15 витков, как это показано на рисунке. Дроссельный диаметр изнутри составит 2,5 мм.

Для платы подойдет любой диод Шоттки со значением 3 А. К примеру, 1N5821, SB360, SR360 и MBRS340T3. Мощность, поступающая к диоду, настраивается резистором. В процессе настройки рекомендуется соединить его с переменным резистором на 100 Ом. При проверке работоспособности лучше всего использовать изношенный или ненужный лазерный диод. Показатель мощности тока остается таким же, как и на предыдущей схеме.

Подобрав наиболее подходящий метод, можно модернизировать его, если у вас есть необходимые для этого навыки. Лазерный диод нужно размещать на миниатюрном радиаторе, чтобы он не перегревался при повышении напряжения. По завершении сборки системы питания нужно позаботиться об установке оптического стекла.

Перед тем, как отдать свои кровные

Первое предупреждение — будет непросто. Самостоятельная сборка 3D-принтера требует усидчивости и терпения. Я буду счастлив, если у вас все будет получаться с первого раза, но, по собственному опыту скажу, что без ложки дегтя в 3D-печати не бывает.

Перед покупкой комплектующих для самостоятельного построения принтера сразу же хочу отметить, что для нас самое важное — максимально ужатый бюджет. И дело не совсем в экономии

Лично мне бы очень хотелось, чтобы вы испытали тот восторг, который наступает после печати первой детали на устройстве, которое создано вашими руками

И дело не совсем в экономии. Лично мне бы очень хотелось, чтобы вы испытали тот восторг, который наступает после печати первой детали на устройстве, которое создано вашими руками.

Собирать будем классическую модель Prusa i3. Во-первых, это максимально бюджетный вариант исполнения принтера. Во-вторых, он очень популярен и найти пластиковые детали для этой модели не проблема.

Наконец, апгрейдить эту модель одно удовольствие. Делать это можно бесконечно долго, но главное, видеть заметные улучшения после вложения очередной сотни-другой рублей.

Механика

Под «механикой» мы подразумеваем как статичные, так и движущиеся элементы принтера. От правильного выбора механики напрямую зависит качество моделей, которые он способен будет печатать.

Существует буквально сотни всевозможных модификаций и вариантов исполнения того самого принтера Prusa i3. Вариантов замены комплектующих или их аналогов тьма, поэтому всегда можно что-то изменить или исправить.

Разработка основания и осей

Машина использует шариковые винты и линейные подшипники для управления положением и движением осей X и Y.

Характеристики шариковых винтов и аксессуаров машины:

• 16 мм шариковый винт, длина – 400 мм-462 мм, включая обработанные концы;
• шаг – 5 мм;
• C7 рейтинг точности;
• BK12/BF12 шариковые опоры.

Так как шариковая гайка состоит из шариковых подшипников, катящихся в гусеничном ходу против шарикового винта очень малого трения, это означает, что двигатели могут работать на более высоких скоростях без остановки.

Вращательная ориентация шариковой гайки блокируется с помощью алюминиевого элемента. Базовая плита крепится к двум линейным подшипникам и к шариковой гайке через алюминиевый угол. Вращение вала Ballscrew приводит в линейное движение опорную плиту.

Требования к DVD-приводу

Как было сказано выше, очень важно, чтобы лазерный диод в устройстве был в рабочем состоянии. Поэтому не лишним будет удостовериться в этом

В ином случае комплектующие придётся покупать у людей, занимающихся продажей запчастей.

Также следует обратить внимание на марку изделия. Устройства от фирмы Samsung не подходят для создания лазера

Причина кроется в отстутствии специального корпуса, из-за которого диод особенно подвержен механическим повреждениям, загрязнению и тепловым нагрузкам. Его вполне возможно сломать простым прикосновением руки.

Наилучший вариант — дисководы от компании LG. Помимо защиты оптического диода, в них устанавливаются кристаллы различной мощности. Это позволяет знать, какой мощностью будет обладать сам лазер.

Помимо работоспособности диодов и марки изделия, также необходимо учитывать тип DVD-привода. Обычный дисковод предназначен сугубо для считывания информации с носителя. Поэтому для изготовления лазера потребуется записывающий дисковод, в котором имеется инфракрасный излучатель.

Резюмируя, можно выделить 3 основных требования к дисководу:

• Устройство может записывать информацию на диск (записывающие модели).
• Лазерные диоды в рабочем состоянии.
• Имеется защита диодов (дисковод не от компании Samsung).

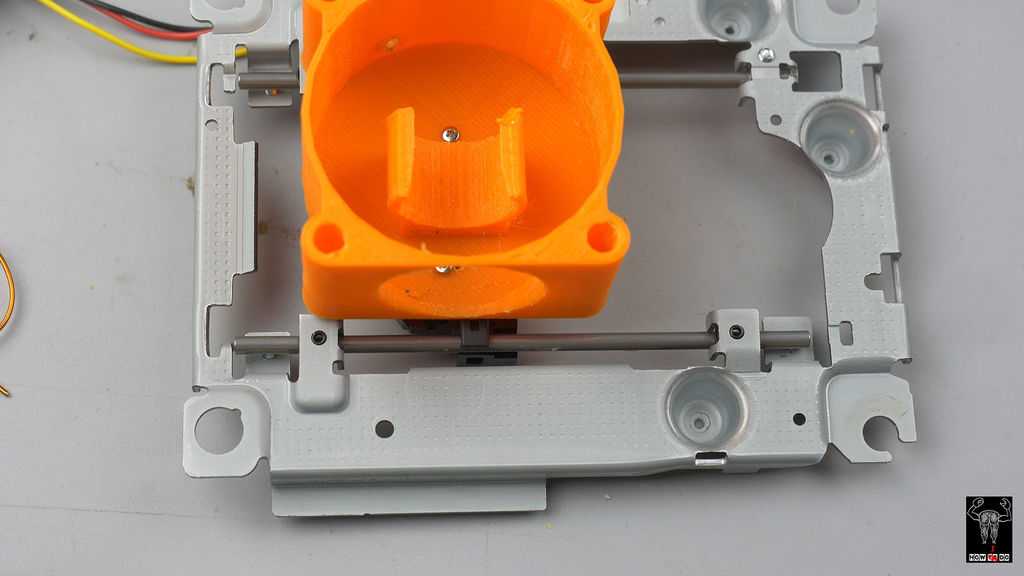

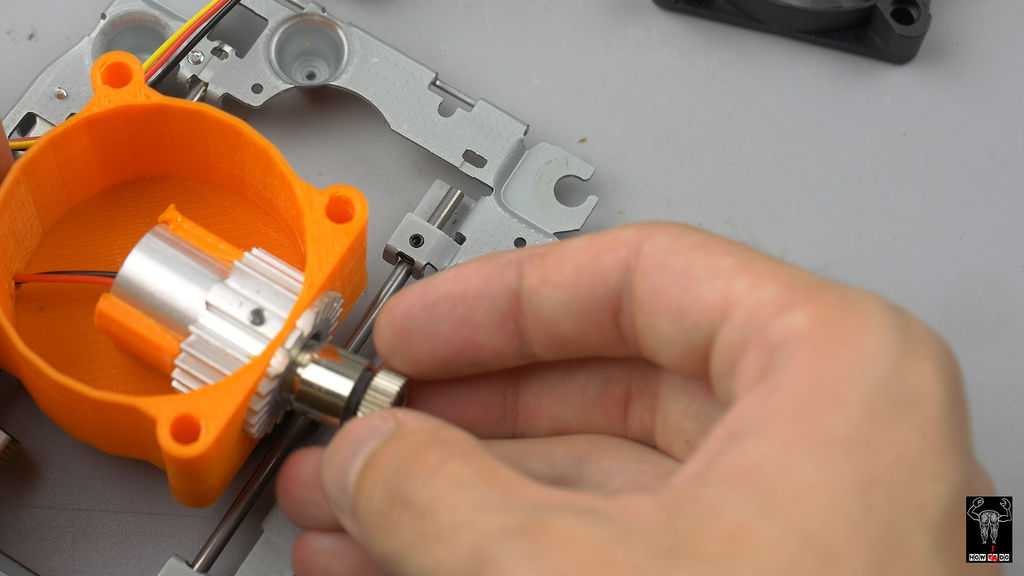

Изготовление корпуса

Многие, советуя, как сделать лазер, говорят, что модуль проще всего поместить в корпус от маленького фонарика или китайской лазер-указки. Где, кстати, уже и есть линза. Но давайте разберем ситуацию, если ни того, ни другого у вас под рукой не оказалось.

Как вариант — поместить элементы в алюминиевый профиль. Он легко распиливается ножовкой, моделируется плоскогубцами. Сюда же можно присовокупить маленькую пальчиковую батарейку. Как это сделать, вас сориентирует фото ниже.

Обязательно заизолируйте все контакты. Следующим этапом идет закрепление в корпусе линзы. Крепить ее проще всего на пластилин — так вы сможете отрегулировать наиболее удачное положение. В некоторых случаях достигается лучший эффект, если вы перевернете линзу к лазерному диоду выпуклой стороной.

Включите лазер и отрегулируйте четкость луча. Как только вы добьетесь удовлетворительных результатов, зафиксируйте линзу в корпусе. Закройте затем его целиком, например, плотно замотав изолентой.

Подача питания

Часть работы выполнена. Теперь самодельное устройство необходимо обеспечить электрическим током. Питание стандартного диода должно быть 3V, а расход до 400 мА. Эти значения могут меняться в зависимости от быстроты записи на диск.

Существует 2 способа питания, каждый из которых обладает преимуществами и недостатками. Тем не менее, каждый из работает от аккумулятора (батареек).

Первый вариант

Отличительная особенность первого способа — регуляция напряжения с помощью резистора. Лазеру не требуется большая мощность. Так, компонентам привода, скорость записи которого 16X, достаточно будет 200 мА. Повышать это значение максимум можно до 300 мА, иначе существует вероятность испортить кристалл и забыть о самодельном лазере.

Главные преимущества такого способа заключаются в надёжности изделия и простоте изготовления. Основной недостаток — возможные проблемы с размещением батареек.

Второй способ

Создать лазер по данному варианту будет сложнее. Кроме того, готовое устройство больше подходит для стационарного размещения. Дело в драйвере (микросхеме LM-317), который из себя представляет плату для создания определённой мощности, а также ограничения электротока.

Как видно на схеме, для создания лазера потребуются:

• Непосредственно, микросхема LM-317.
• 2 резистора на 10 Ом.
• 1 переменный резистор на 100 Ом.
• 1 диод.
• Конденсатор на 100 мкФ.

Вне зависимости от окружающей среды, а также источника питания, драйвер будет поддерживать мощность 7V.

Лазерный модуль с проводами и стеклянной линзой

В этой статье я покажу, что можно собрать, обходясь минимумом материалов и практически не тратясь.Думаю, вы уже знакомы с GRBL (программа открытого проекта для Arduino, предназначенная для фрезерных — граверных станков и лазерных станков), с редактором Inkscape и с тем, как создавать файлы Gcode.

Я не буду подробно расписывать электронику, в этой статье не будет всеобъемлющей информации, возможно, в будущем я раскрою какие-то моменты более подробно — я вполне допускаю, что дал недостаточно информации, чтобы собрать гравировщик ЧПУ легко с первого раза.

Я добавляю:

• STL-файлы, готовые для распечатки
• GRBL-программу для моей конфигурации
• плагин лазерного гравировщика, который я использую для Inkscape
• файл с подсчетом стоимости деталей. Почти все их можно заказать на Aliexpress
• файлы EAGLE для создания модуля с мосфет-диодом для индикации включения-выключения гравировщика

Для печати плат рекомендую сервис OSH Park.

Файлы

• cable_through.stl
• Carriage Idler.stl
• Carriage Laser.stl
• Carriage Motor.STL.stl
• Fan Holder.stl
• Idler Puller Holder.stl
• Laser Holder.stl
• NEMA 14 mount.stl
• Xtensionner_part1.stl
• Xtensionner_part2.stl
• YBeltHolder.stl
• YTensionner.stl
• grbl.zip
• laserengraver_smoothie.zip
• BOM Instructable.ods
• Adaptateur MOSFET GRID eagle.zip
