Стяжные ремни для крепления груза: устройство, классификация и стоимость изделий

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Расчет храпового колеса

Провести расчет храпового колеса можно самостоятельно. Среди особенностей процедуры отметим нижеприведенные моменты:

Во все случаях проводится расчет коэффициента, который представлен соотношение ширины зуба к показателю модуля. Большие значения применяются для устройств, во время работы которых может возникать существенная ударная нагрузка. Ширина собаки составляет 2-4 мм, за счет чего компенсируется вероятность неточности проведения монтажных работ.
При расчетах могут применяться самые различные формулы, все зависит от того, какие данные известны в начале расчетов.
Проводится расчет сопротивления на изгиб при рассмотрении зуба как балки, так как на него будет оказываться высокая нагрузка.

Можно встретить просто огромное количество различных формул, которые могут применяться при проведении расчетов.

Устанавливаемая собачка храповика выступает в качестве важного элемента конструкции. Среди особенностей его изготовления отметим нижеприведенные моменты:. При создании подвижной собачки механизма применяется сталь 40Х, которая дополнительно обрабатываются термическим методом для повышения твердости

При создании подвижной собачки механизма применяется сталь 40Х, которая дополнительно обрабатываются термическим методом для повышения твердости

Рассматриваемый материал после термической обработки становится более защищенным от воздействия окружающей среды. Для обеспечения надежной фиксации применяется специальная пружина или вес

При установке собачки уделяется внимание тому, что ось ее вращения располагается так, чтобы ее контактная поверхность соприкасалась с зубом под углом 90 градусов или близким к нему. За счет этого обеспечивается более высокая надежность фиксации

Работа рассматриваемого устройства определяет то, что не приходится выполнять периодической обслуживание. При длительной эксплуатации есть вероятность быстрого износа поверхности. Кроме этого, со временем пружина может потерять свои основные свойства.гш

Рождение автомобиля. Первые паровые двигатели Почему плавают обороты на холостом ходу? Для чего нужен хон в цилиндрах? Устройство главного цилиндра сцепления Что входит в цилиндро поршневую группу? Bentley Continental GT: технические характеристики

Особенности выбора и использования

Выбор ремня зависит от размера и массы груза, а также от его формы, условий транспортировки и метода закрепления. Стяжные ремни нередко используются для фиксации перевозимых объектов в вагонах и контейнерах. В этом случае используют специальный документ, который регламентирует технические условия правильного размещения и крепления грузов, что увеличивает безопасность и качество транспортировки.

Если груз занимает площадь универсального одиночного вагона или сцеп таких вагонов, то он считается габаритным (п. 2.3 «Технические условия погрузки и надежного крепления грузов»). Проверку габаритности проводят на горизонтальном участке, для этого используют специальные приспособления. Перед погрузкой необходимо выполнить ряд подготовительных мероприятий:

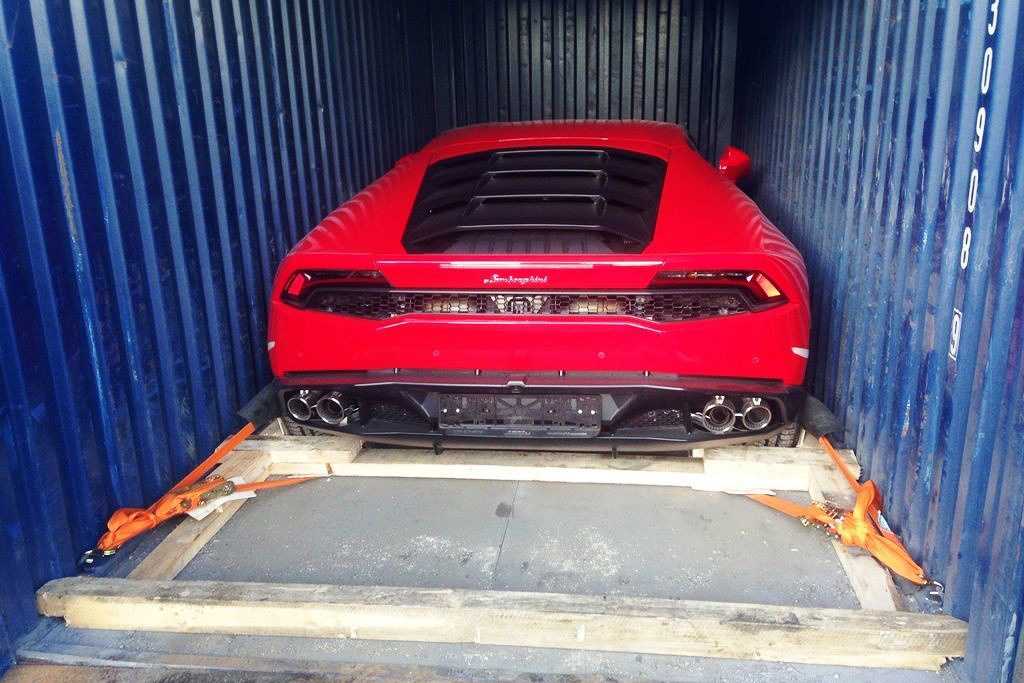

Пол контейнера, подкладки, опорные элементы груза очищаются от грязи, снега, льда и других видов загрязнения. Зимой грузоотправитель посыпает пол и подкладки тонким слоем очищенного песка.
Разгрузочные люки закрываются. Если в процессе погрузки есть необходимость в использовании боковых бортов, то клиновые запоры могут быть открыты, в остальных случаях их осаживают до упора вниз.
Когда габариты груза больше длины пола платформы, торцевые борта откидывают на специальные кронштейны.
Чтобы перевозимые объекты не опирались на торцевые борта, их размещают на подкладки.

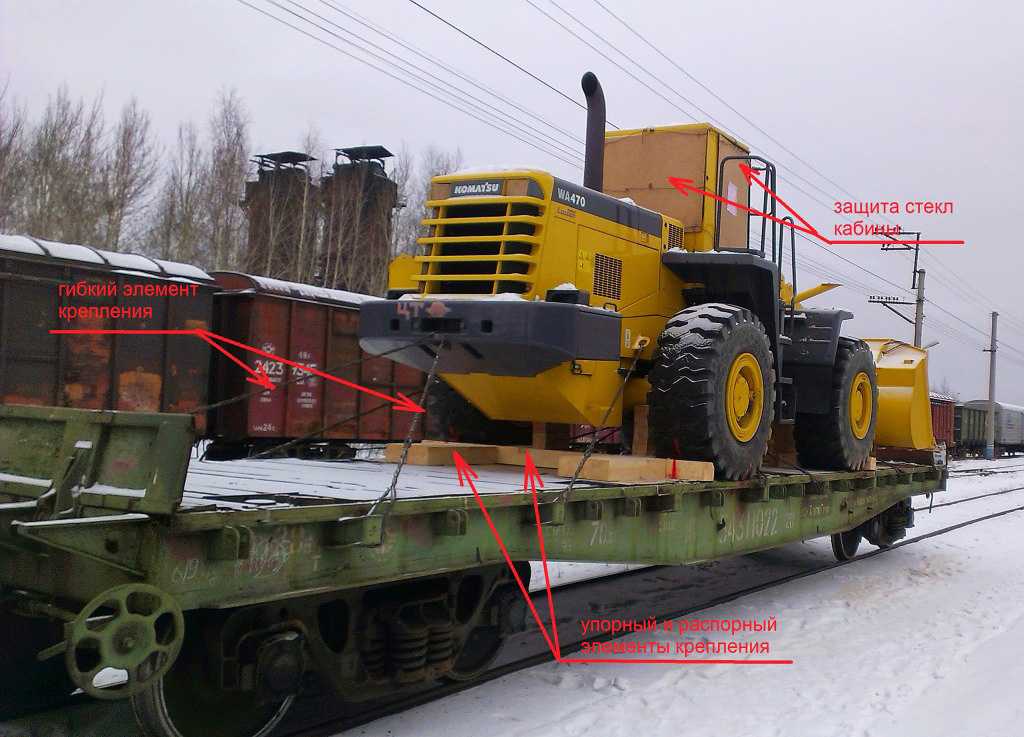

В качестве крепежных элементов в вагонах используются стяжки, обвязки, бруски, упоры, кассеты, ложементы, каркасы, стяжные ремни, стропы для усиленного крепления груза. Они разделяются на одноразовые и многооборотные. За качество и надежность последних отвечает сторона, которая отправляет груз. В процессе оформления документов по перевозке железнодорожная станция запрашивает у грузоотправителя акт регулярного освидетельствования многоразовых крепежных устройств, что является подтверждением пригодности к эксплуатации изделия.

Проверку стяжных лент на прочность проводят при помощи динамометра вместе с прикрепленным к нему габаритным грузом. Перевозимые объекты должны быть подготовлены к транспортировке так, чтобы были максимально обеспечены безопасность и сохранность. Для этого грузоотправитель должен обеспечить:

высокое качество всех узлов, в которые монтируются средства крепления;
надежную фиксацию груза в упаковке;
должную герметичность при перевозке мелкофракционных изделий.

Большое влияние на качество транспортировки оказывает разновидность крепежных приспособлений, поэтому при выборе необходимо учитывать характеристики стяжных ремней, метод изготовления, надежность производителя, наличие дополнительных элементов фиксации. Перед подготовительными работами и непосредственно погрузкой следует ознакомиться с кодексом безопасной практики размещения и надежного крепления груза.

Выход груза за границы концевой балки не должен быть более 400 мм. С целью рационального использования вместительности и грузоподъемности вагонов перевозимые объекты короче 17,2 метров с одинаковым поперечным сечением, распределенной равномерно нагрузкой, перевозят на специальных платформах. С одной стороны торца груз может выпирать. Размещение и крепление грузов на открытом подвижном вагонном составе осуществляется для объектов, которые не подвержены влиянию атмосферных осадков и другим негативным условиям окружающей среды.

Стяжные ремни отлично сочетаются с резинками для качественного крепления груза. Несмотря на свою упругость, эти устройства показывают высокую прочность и универсальность, поэтому часто применяются для перевозки различных товаров. На каждом ремне должна быть бирка, где указана информация о характеристиках и изготовителе. Важными показателями являются максимальная допустимая рабочая нагрузка (LC), сила натяжки (SHF), показатель предварительного натяжения (STF), длина (L).

Виды и конструкции стяжных ремней

Стяжные ремни для крепления груза выпускаются в двух разновидностях – в виде эластичных лент из полипропилена на застёжках типа «велькро» (которые позволяют создать крепление за счёт силы растяжения материала) и с механическим зажимом по периметру обхвата, который обеспечивается натяжным устройством. Сама лента при этом изготавливается из более жёсткого текстильного материала, малочувствительного к внешним условиям применения. Таким образом, второй способ, хотя конструктивно и более сложен, зато гарантирует постоянство усилия стягивания, которое не зависит от факторов, сопутствующих перевозке груза.

Стягивающие эластичные ленты бывают двух видов – стальные и текстильные. Они могут использоваться:

При небольших перепадах влажности и температуры;
При отсутствии длительных вибраций;
Для транспортировки сравнительно небольших по габаритам грузов.

Кроме того, сцепляющая способность стяжных ремней с застёжками «велькро» весьма сильно меняется со временем их использования. Поэтому иногда в стальных застёжках устанавливают ещё и стяжную пружину. Впрочем, допускаемые усилия стягивания при этом возрастают ненамного.

Значительно более эффективными и универсальными являются стяжные ремни для крепления грузов, оснащённые храповыми механизмами. Такие устройства включают в себя:

Износоустойчивую ленту, параметры которой не изменяются при воздействии на неё агрессивных жидких сред, и прочих неблагоприятных факторов.
Узла фиксации ремня – фитинга, который представляет собой стальной крюк или кольцо. Эксплуатационные качества фитинга подбираются индивидуально, под создаваемое при упаковке усилие натяжения ремня.
Трещотки или храповика, которым создаётся и поддерживается необходимое усилие стягивания.

Стяжной ремень с храповиком обычно имеет две части: более короткую, на которой, кроме крепёжного элемента, имеется ещё и фиксатор ремня относительно внутренней поверхности фуры или кузова автомобиля, и более длинную, на конце которой и монтируется храповой механизм.

Сам механизм состоит из следующих деталей:

Зубчатой трещотки с собачкой, которая предохраняет ремень от самопроизвольного расстёгивания;
Замка, обхватывающего трещотку;
Поворотной планки с пружинным прижимом, при помощи которой происходит регулирование длины ремня;
Стального основания, посредством которого храповик присоединяется непосредственно к стягивающей ленте.

Крепление храпового механизма производится либо заклёпками, либо скобами, которые снабжаются неразъёмными замками. Это жёсткое крепление, а регулировка длины стяжного ремня обеспечивается наличием подвижной петли на короткой части устройства.

Другие способы фиксации – пряжки, лебёдки – в современных схемах стяжных ремней не используются.

https://www.youtube.com/watch?v=fy5rwpMUk0w

Эксплуатационные характеристики стяжных ремней с храповиками

Подбор типоразмера ремня производится в зависимости от следующих условий:

Массы и габаритов груза.
Характера груза – длинномеры, штучные упаковки, тюки, паллеты, мебель и т. д.
Условий транспортировки – открытая платформа, закрытый фургон, прицеп и пр.
Принятой схемы крепления груза.

Чаще всего используются следующие варианты крепления:

Снизу, если на дно фуры ровное и плоское, а сами грузы упакованы на одной паллете;
Диагональное, если груз имеет сложную конфигурацию, и не помещён в упаковочную тару;
Смешанное (крест-накрест), если края паллеты или самого груза близко расположены к краю платформы, и поэтому не могут быть зафиксированы за её борта;
Комбинированное – применяется при значительных высотных габаритах груза, вследствие чего его невозможно закрепить за боковые поверхности фуры или платформы прицепа.

Стяжные ремни для крепления грузов подбираются в следующей последовательности. Вначале устанавливается допустимая ширина одного ремня, которая не должна превышать ширину соответствующей горизонтальной площадки, через которую будет проходить стяжная лента

При выборе этой характеристики принимают во внимание, что стандартные размеры стяжных ремней по ширине необходимо выбирать из следующего ряда, мм: 25, 35, 50, 75, 100 (более широкие исполнения производятся обычно под заказ)

На следующем этапе выбирается количество и длина стяжных ремней. Эти характеристики зависят от максимального периметра обхвата груза, подлежащего транспортировке. Длина стяжного ремня должна учитывать также расстояние до крюка/кольца и возможность регулировки приспособления, чтобы храповый механизм надёжно фиксировал груз.

Суммарная длина ремня устанавливается из следующих соображений:

Расстояние между смежными ремнями не может превышать наибольшего габарита груза. Это правило касается плоских поверхностей. При упаковке груза в защитную полимерную плёнку расстояние должно быть уменьшено не менее, чем вдвое. То же касается ситуаций, когда крепление производится по неровным (овальным, круглым и т. п.) поверхностям;
При комбинированном креплении груза верхний обхват рэтчета должен выполняться по короткой, а не по длинной стороне;
Длина свободного конца ремня должна быть не менее двух значений его ширины, для того, чтобы храповый механизм было удобно использовать.

Стандартной считается длина ремня в диапазоне 3…6 метров, но такие исполнения хороши для владельцев индивидуального автотранспорта. При большегрузных перевозках тяжёлых и габаритных грузов оптимальнее приобретать стяжные ремни в бухтах, которые выпускаются с общей длиной 50…200 м.

Последним по последовательности (но самым важным по существу) считается выбор стяжного ремня по допускаемому усилию. Ограничивающим фактором здесь является текстильная лента, которая может не выдержать усилий, возникающих при транспортировке груза.

Стяжные ремни для крепления грузов производятся со следующими значениями наибольшего стягивающего усилия, кг: 1000; 2000; 3500; 5000; 7500; 10000. Учитывая фактор безопасности, минимально допустимый коэффициент запаса прочности по усилию не может быть менее 2 (для б/у ремней это значение возрастает). Выбирая типоразмер ремня по его максимальной нагрузке, учитывают следующее:

При заносах фуры или прицепа на неровной дороге (а также при повороте автомобиля или при его резком торможении) на груз действует горизонтальное сдвигающее усилие, равное половине общей массы груза;
Подвижность груза на платформе/паллете резко увеличивается в условиях повышенной влажности, поскольку коэффициент трения покоя по сухой платформе составляет в среднем 0,2…0,22, а влажной – 0,3…0,35;
Деформация элементов храпового устройства снижает усилие зажима на 40…50%.

Инструкция по эксплуатации стяжных ремней

Перед транспортировкой груз должен быть надежно закреплен. При расчете необходимого количества стяжных ремней для безопасного крепления груза учитываются следующие факторы:

Вид, габариты, форма и вес груза.
Сила трения груза с поверхностью.
Метод крепления груза (накидной или якорный).
Угол наклона стяжного ремня.
Тип и конструкция стяжного ремня.

Маркировка стяжных ремней S.F.S.

При выборе стяжных ремней следует проверить их маркировку. Цвет этикетки (ярлыка) стяжного ремня обозначает материал ленты:

Полиэстер или полиэфир (PES) — синий.
Полипропилен (РР) — коричневый.
Полиамид (РА) — зеленый.
Другие материалы — белый.

Согласно европейскому стандарту EN 12195-2 маркировка стяжных ремней должна содержать следующие данные:

Допустимая рабочая нагрузка (LC).
Длина маркированной части стяжного ремня в метрах. Если ремень состоит из двух частей, каждая из них должна иметь собственную этикетку.
Стандартная ручная сила (SHF).
Сила натяжения (STF), создаваемая храповым механизмом в ленте ремня при креплении прижимом.
Указание «НЕ ПОДНИМАТЬ, ТОЛЬКО КРЕПИТЬ».
Материал ленты.
Наименование и товарный знак производителя или поставщика.
Код производителя.
Указание на соответствие стандарту EN 12195-2.
Год изготовления.
Относительное удлинение в % при допустимой рабочей нагрузке (LC).

Способ натяжения и выпуска ленты в стяжных ремнях S.F.S. со стандартным храповым механизмом

Поднимите рукоятку храповика, предварительно пальцами подтянув задвижку на себя. Проденьте ленту в отверстие на храповике

Обратите внимание, лента ремня не должна быть перекручена. Вручную протяните ленту до необходимой длины (рис

1).
С помощью рукоятки храповика натягивайте ленту, выполняя движения вверх и вниз. Сделайте не менее двух с четвертью полуоборота храповика.
Используя задвижку храпового замка, опустите рукоятку и заблокируйте храповой механизм.
Для выпуска ленты подтяните задвижку на себя и поднимите рукоятку храповика до упора вверх (рис. 2).
Выньте ленту и верните храповик в закрытое положение.

Полезные советы

Закрепив груз стяжными ремнями, через некоторое время после начала движения рекомендуется остановить транспортное средство и повторно проверить натяжение ремней. В случае ослабления ленты, стяжные ремни следует подтянуть. Относительное удлинение ленты стяжных ремней при максимально допустимой рабочей нагрузке (LC) не должно превышать 7%.
Стяжные ремни следует использовать только по назначению, — для крепления груза. Нельзя использовать стяжные ремни для подъема груза или как буксировочный канат.
Минимальное количество стяжных ремней для крепления единицы груза — 2 шт.
Температурный режим использования стяжных ремней из полиэстера (PES) от -40°С до +100°С.
Прежде чем закрепить груз стяжными ремнями, проверьте устойчивость груза на транспортном средстве. В случае необходимости используйте дополнительные средства крепления и стабилизации груза: уголки, маты противоскольжения, колодки и пр.
Перед отправлением транспортного средства обязательно проверьте, соответствует ли количество стяжных ремней массе груза, а также, не превышена ли допустимая рабочая нагрузка (LC).
Для безопасной перевозки груза с острыми краями или с шероховатой поверхностью необходимо использовать дополнительные средства защиты ленты ремня, такие как прокладки, коврики противоскольжения, защитные рукава и уголки.

При эксплуатации стяжных ремней S.F.S. запрещается

Превышать максимально допустимую рабочую нагрузку (LC).
Перекручивать или завязывать в узел ленту ремня.
Зацеплять крюки за ленту ремня.
Использовать химические реактивы для чистки стяжных ремней.
Подвергать ленту ремня воздействию высоких температур.
Деформировать металлические элементы ремня.

Лучшие модели садовых секаторов

Fiskars 1000574

Модель обводного секатора оснащена силовым приводом, который помогает и облегчает работу на садовом участке. Инструмент предназначен для максимального размера среза не более 26 мм. Лезвия модели изготовлены из закаленной стали и сверху покрыты тефлоновым покрытием, уменьшающим трение лезвий при работе. Конструкция инструмента позволяет при необходимости производить замену лезвий.

Преимущества:

чисто и легко делает срез;
идеально подходит для женщин;
имеется возможность регулировки расстояния между ручками;
имеет защелку, предохраняющую от случайного раскрытия инструмента;
в комплект входит специальный пластиковый чехол для хранения инструмента.

Недостатком считается относительно высокая стоимость инструмента. Купить модель можно в пределах 2500 рублей.

Palisad 60536

Обводной секатор китайской фирмы предназначен для срезки ветвей толщиной не более 15 мм. Лезвия модели изготовлены из стали и имеют тефлоновое покрытие. Рукоятки инструмента покрыты двухкомпонентным пластиком. В конструкции секатора присутствует пружина ленточного типа, отвечающая за возврат инструмента в исходное состояние. На корпусе имеется кнопка фиксатора, предупреждающая внезапное раскрытие лезвий секатора.

Преимущества:

ручки инструмента выполнены из приятного на ощупь материала;
удобная, надежная ручка;
хорошее качество среза инструмента;
отличное сочетание качества и цены;
продолжительный срок службы при правильном хранении;
невысокая стоимость в пределах 350 рублей.

К недостаткам относят ненадежность фиксатора.

Центроинструмент 0703

Инструмент российского брэнда предназначен для среза ветвей толщиной до 20 мм. Вес обводного секатора составляет 210 грамм. Инструмент изготовлен из углеродистой стали и сверху имеет тефлоновое покрытие. Ручки секатора имеют резиновое покрытие. Для возможности безопасного хранения секатор оснащен фиксатором.

Преимущества:

без усилий срезает ветви толщиной до 2 см;
не уступает качеству дорогостоящих инструментов;
приемлемая цена модели в пределах 700-750 рублей;
проста и легкость в работе;
надежность фиксатора.

Недостатком модели является непрочность пружины, которая при частом применении не выдерживает и выходит из строя.

Центроинструмент 0233

Секатор с храповым механизмом. Инструмент отечественного производства, выполненный из прочного материала на титановой основе. Предназначен для обрезки веток толщиной до 3 см. На рукоятке ручки имеется приятная на ощупь резиновая вставка.

Преимущества:

удобная для работы конструкция;
с легкостью срезает ветви довольно большой толщины;
длительный срок эксплуатации;
хорошее соотношение качества инструмента и цены, которая колеблется в пределах 560-700 рублей.

К недостаткам относят ненадежность фиксатора.

Raco Universal 4206—53/150С

Модель германского брэнда. Инструмент позволяет делать обрезку ветвей, толщина которых не превышает 20 мм. Лезвия секатора изготовлены из прочной закаленной стали и имеют эксклюзивное покрытие, эффективно защищающие рабочую часть лезвий от коррозии.

Преимущества:

качественно обрезает ветви толщиной до 20 мм;
удобная и практичная ручка;
в комплект входит специальная щетка для безопасной очистки инструмента после окончания работы;
легкость в использовании;
невысокая цена на изделие в пределах 750-800 рублей.

К недостаткам относят необходимость нескольких нажатий при обрезке толстых ветвей.

Примеры использования

Торцевые гаечные ключи и отвертки

Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.

Торцевые гаечные ключи с храповым механизмом

Кабельные стяжки

Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.

Храповой механизм кабельной стяжки

Противооткатные устройства

Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».

Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.

Противооткатное устройство тележки на американских горках

Лебедки

Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.

Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.

Храповой механизм в ручных лебедках

Обгонная муфта велосипеда

Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.

Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.

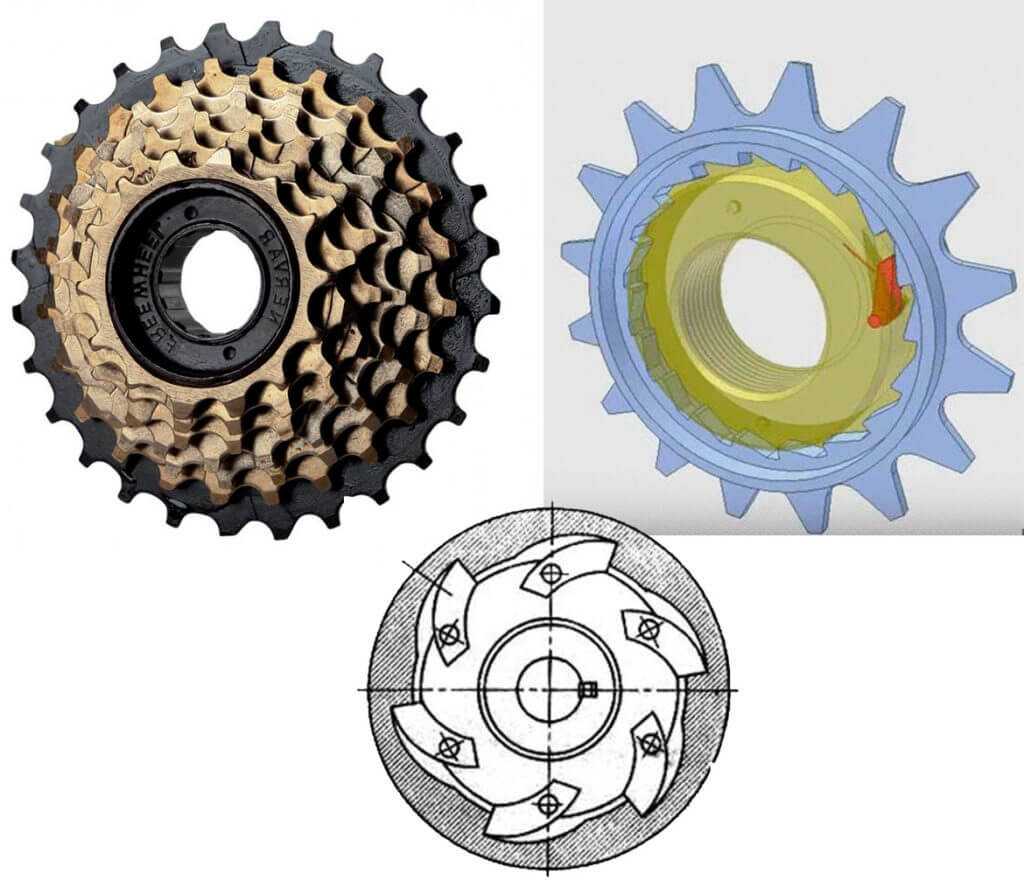

Примерная схема муфты свободного хода (обгонной муфты) с храповым механизмом Ван Андена

Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.

Пример работы муфты свободного ходаМуфта свободного хода с храповым механизмом в задней звездочке велосипеда

Обгонная муфта стартера автомобиля

Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.

Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.

Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.

Стартер автомобиля

Коробка передач автомобиля

В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.

Храповик в автоматической коробке передач автомобиля

В заключение

У храповиков немало преимуществ, но есть и слабые места, которые необходимо учитывать при покупке устройств с таким механизмом. В первую очередь, на систему ложится высокая ответственность, что обуславливает и повышенные требования к обслуживанию.

В тех же станках и грузоподъемных агрегатах обязательным условием является регулярная смазка колеса и пятен контакта с «собачкой». Использование храпового механизма в мелком инструменте и дополнительных приспособлениях тоже имеет свои недостатки, обусловленные заеданием небольших деталей. Но в каждом случае качество работы системы будет зависеть от характеристик изделия. Крупные производители применяют в конструкции храповиков долговечные компоненты с оптимальным сочетанием эксплуатационных свойств. Другое дело, что наличие такого механизма может существенно повышать ценник устройства.
