Крепление бруса «ласточкин хвост»

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

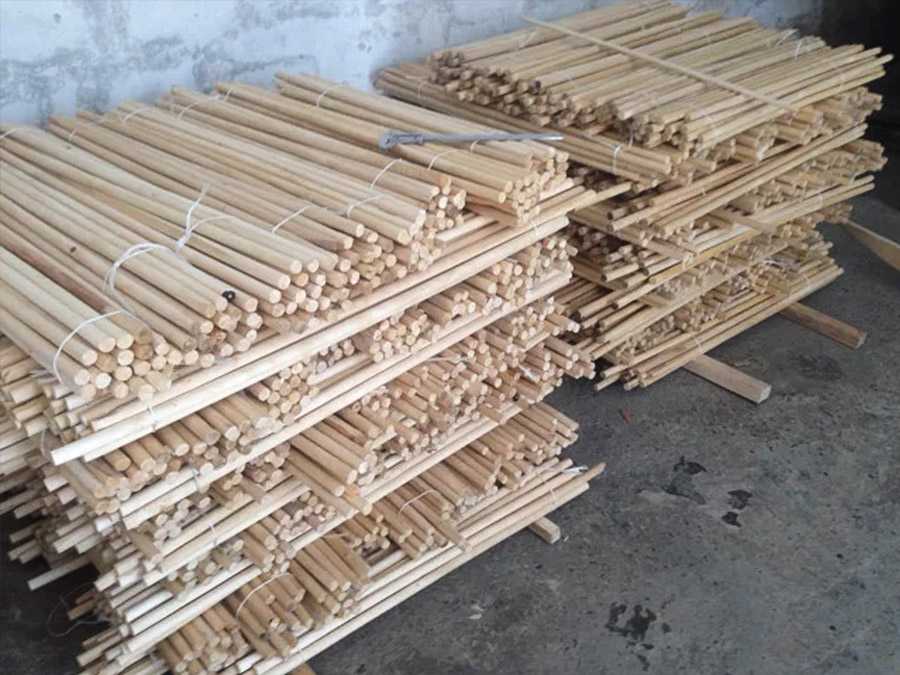

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Конструкция «в ласточкин хвост»

Крепление бруса между собой в «ласточкин хвост» считается одним из самых герметичных и теплых замковых вариантов под строительство дома из бруса. Выполняют его согласно ГОСТу 30974 – 2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкции, размеры». Использование соединения «ласточкин хвост» дает возможность получить надежное и долговечное соединения без применения дополнительного крепежа.

Конструкция по строению похожа на «коренной шип», подробнее о ней поговорим ниже. На торце бруса выпиливают шип и паз. Они должны быть идентичными и соединяться в герметичный узел. Форма шипа трапециевидная — это основное отличие.

Применяют крепление «ласточкин хвост» для т-образного, в длину и углового соединений. Для т-образном такая техника дает возможность строить дом из бруса без дополнительных напусков на местах внутренних стен. Это даст возможность использовать для внутренних стен брус меньшего сечения.

Угловое крепление бруса между собой при монтаже утепляют джутовым волокном, хотя система итак не имеет ветропроницаемости. «Ласточкин хвост» в угловых креплениях можно прирубить. Делается прирубка на подобие, как у бревна или бруса, в полдерева, но она должна иметь форму трапеции. Складывают такие брусья в полдерева друг на друга.

Наращивание по высоте

Из названия понятно, что суть заключается в удлинении брусьев или бревен в вертикальном направлении. Оси элементов находятся на одной вертикальной прямой. Виды наращивания такие:

• Наращивание впритык. Для восприятия случайных нагрузок по бокам вставляется заершенный штырь.
• Наращивание с одним или двумя шипами. Ширина и высота одного шипа должны быть не меньше одной трети толщины бруса. Глубина гнезда — чуть больше высоты шипа.
• Наращивание в полдерева. Концы обоих бревен нужно срезать на половину их толщины на 3-3,5 диаметра в длину.
• Наращивание языком. В одном брусе нужно выпилить развилку, в которую нужно вставить соответственно срезанный конец другой заготовки. Само соединение необходимо обернуть жестью.

Типы соединения «ласточкин хвост»

В современных изделиях применяют различные виды соединения. Чтобы определить тип соединения на крепёж ласточкин хвост лучше посмотреть сверху. В этом случае можно отметить следующие типы:

• грубые (пазы и зубцы хорошо видны и точно демонстрируют систему крепления);
• скрытые (зубцы не видны, они скрыты корпусом второй детали);
• сквозное соединение (шип охватывает всю ширину второй детали);
• односторонний шип (в этом случае вырезается только часть, а вторая сторона остаётся неизменной).

Кроме внешней формы они классифицируются по размеру изготовленных пазов и зубьев. В технической документации указывается относительный масштаб. Он объединяет основные размеры отдельных элементов:

• интервалы между шипами;
• величина шипа;
• угол наклона;
• количество шипов.

Для грубых соединений применяется масштаб 1:5. Он обеспечивает надёжный контакт особенно крупногабаритных деталей. Этот масштаб приемлем для мягких сортов древесины. В конструкциях из твёрдой древесины обычно применяют масштаб 1:8. Такой контакт выглядит более эстетично. При выборе этого параметра необходимо учитывать, что при небольшом угле наклона под воздействием внешней нагрузки или внутренних натяжений конструкция может разойтись. Поэтому его крепят с помощью столярного клея. При задании большого угла снижается нижняя часть шипа, что может привести к его разрушению.

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

• Встык;
• При помощи шпонки;
• Коренной шип;
• Теплый угол;
• Ласточкин хвост;
• В лапу;
• В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

В коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

Самый распространенный — ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

Соединение в лапу производится следующим образом:

• На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
• Второй элемент делается с шипом. Шип расширяется к краю;
• При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
• Угловое соединение следует укрепить нагелем или использовать шпонку.

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.

Соединение шипом в гнездо

Соединения шипом в гнездо, или просто шиповые соединения, используются, когда две детали соединяются углом или при пересечении. Это, вероятно, самое прочное из всех рамных соединений в столярно-плотничном деле, и оно используется при изготовлении дверей, оконных переплетов и мебели.

Типы соединений шипом в гнездо

К двум основным видам шиповых соединений относятся обычное соединение шипом в гнездо и соединение ступенчатым шипом в гнездо (вполупотемок). Шип и гнездо составляют примерно две трети ширины материала. Расширение гнезда делается с одной стороны паза (полупотемок), и в него вставляется ступенька шипа с его соответствующей стороны. Полупотемок помогает предупредить выворачивание шипа из гнезда.

Обычное соединение шипом в гнездо

1. Определите положение соединения на обеих деталях и сделайте разметку на всех сторонах материала. Разметка показывает ширину пересекающей детали. Шип будет на торце перекладины, а гнездо пройдет через стойку. Шип должен иметь небольшой припуск по длине для дальнейшей зачистки соединения.

2. Подберите стамеску максимально близкую по размеру к трети толщины материала. Установите рейсмус по размеру стамески и разметьте гнездо в средней части стойки между ранее нанесенными линиями разметки. Работайте от лицевой стороны. При желании можно установить раствор рейсмуса на треть толщины материала и работать им с обеих сторон.

З. Таким же образом разметьте шип на торце и обеих сторонах до разметки заплечиков на перекладине.

4. Зажмите в тисках вспомогательную опору в виде деревянного обрезка достаточно высоко, чтобы можно было прикрепить к нему стойку, повернутую «на ребро». Закрепите на опоре стойку, расположив струбцину рядом с разметкой гнезда.

5. Вырежьте стамеской гнездо, сделав припуск внутрь примерно на 3 мм от каждого ее конца, чтобы не повредить края при выборке отхода. Держите стамеску ровно, сохраняя параллельность
ее кромки плоскости стойки. Первый рез сделайте строго вертикально, расположив скос заточки в сторону середины гнезда. Повторите с другого конца.

6. Сделайте несколько промежуточных резов, держа стамеску под небольшим углом и скосом заточки вниз. Выберите отход, действуя стамеской как рычагом. Углубившись на 5 мм, сделайте еще резы и выберите отход. Продолжайте примерно до половины толщины. Переверните деталь и работайте таким же образом с другой стороны.

7. После удаления основной части отхода зачистите гнездо и срежьте оставленный ранее припуск до линий разметки с каждой стороны.

8. Прорежьте вдоль волокон шип, ведя ножовку с обушком по линии разметки со стороны отхода, и вырежьте заплечики.

9. Проверьте пригонку и при необходимости подправьте. Заплечики шипа должны аккуратно примыкать к стойке, соединение должно быть перпендикулярным и не иметь люфта.

10. Для закрепления можно вставить клинья с обеих сторон шипа. Зазор для этого делается в гнезде. Работая стамеской с наружной стороны гнезда, расширьте примерно две трети глубины с уклоном 1 :8. Клинья делаются с таким же уклоном.

11. Нанесите клей и плотно сожмите. Проверьте прямоугольность. Нанесите клей на клинья и вгоните их на место. Отпилите припуск шипа и удалите излишек клея.

Другие шиповые соединения

Шиповые соединения для оконных переплетов и дверей несколько отличаются от шиповых соединений вполупотемок, хотя техника выполнения такая же. Внутри проходит фальц и/или накладка для стекла или филенки (панели). При выполнении соединения шипом в гнездо на детали с фальцем плоскость шипа делайте на одной линии с кромкой фальца. Один из заплечиков перекладины делается длиннее (на глубину фальца), а второй короче, чтобы не перегораживать фальц.

Шиповые соединения для деталей с накладками имеют заплечик, выполненный с прирезкой, чтобы соответствовать профилю накладки. В качестве альтернативы можно снять накладку с кромки гнезда и сделать скос или прирезку в соответствии с ответной деталью.
Другие разновидности соединений шипом в гнездо:

• Боковым шипом — при изготовлении дверей.
• Потайным скошенным шипом вполупотемок (со скошенной ступенькой) — чтобы скрыть шип.
• Шипом впотемок (ступеньки шипа с двух его сторон) — для относительношироких деталей, таких как нижняя обвязка (брусок) двери.

Все эти соединения могут быть сквозными, а могут быть и глухими, когда торец шипа не будет виден с обратной стороны стойки. Их можно укреплять клиньями или нагелями.

Мебель и техника для кухни в стиле минимализм

Актуальная кухня в стиле минимализм предполагает выбор техники в тон мебели. Идеально, если техника будет встроенная, так пропадает ощущение шероховатости и недоработанности в интерьере.

Технику лучше выбирать в тон мебели и встроенную.

Выбор кухонного гарнитура зависит от предпочтений и отделки. Писком моды считается полностью белая кухня, в которой практически нет цветовых пятен.

Особым шиком считается полностью белый гарнитур.

Также в тренде использование неожиданных цветовых решений для фасадов. Можно встретить фото интерьеров с темно-зелеными глянцевыми фасадами или светло-желтыми. Такой прием разбавляет холодность минимализма, делая кухню более уютной и жилой.

Допускается использовать яркие насыщенные цвета.

Особенности соединения бруса «в ласточкин хвост»

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода

Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

Gordei52 › Блог › Кронштейн для прицела.

После пары — тройки выездов на стрельбище захотелось мне «романтизьму» в виде какого-нибудь модного прицельного приспособления. Тем более в стоке на TG2 есть боковая планка с типом крепления «ласточкин хвост» для различных кронштейнов. Так как вопрос для меня новый, сразу же загрузился проблемой — все кронштейны дополнялись непонятной фразой «планка вивера-пикаттини». Пришлось погрузиться в в глубины гугла и разобраться в вопросе. На самом деле оказалось всё достаточно просто — вивер и пикаттини — те же яйца, только в профиль. Но есть один нюанс Расстояние между зубами на планке вивера меньше, в результате чего кронштейны прицелов, сделанные под систему вивер спокойно ставятся на планку пикаттини, только их надо позиционировать на планке с сдвигом вперед до упора в впереди стоящий зуб, чтоб при выстреле отдача не сдвинула прицел сама. А вот наоборот крепеж под планку пикаттини не влезет в вивер банально из-за толщины крепёжного винта, помещаемого между зубьев. Тож решаемо, но нафиг лишний напилинг? Пошёл самым простым путём — купил отечественный боковой крон ВОМЗ

Но на выходе получилось жуткое уипанство с высоко торчащим кронштейном, который ещё и мешал складыванию приклада. А тут ещё на очередной пострелухе у товарища кронштейн этого же производителя на 12той Сайге просто развалился от отдачи. Минус 2400 рублей. «Старшие» товарищи подсказали перспективный путь — посмотреть в сторону изделий

Приобрёл кронштейн «Кочевник-4», устанавливаемый вместо штатного целика с максимальным занижением.

Поправку на увод в сторону мушководом делать не пришлось, пристрелял только в центр по высоте банальным вкручиванием мушки, по системе, рекомендованной производителем: один оборот мушки — 20 сантиметров по высоте на дистанции 100 метров.

Потрачено: Крон ВОМЗ — 2400 руб Крон «Кочевник-4» — 3000 руб

Источник

Выпиливание

Сначала закрепите деталь в вертикальном положении на верстаке и лишь затем начинайте выпиливать шипы. Пилу устанавливайте не на самой разметке, а вплотную к ней со стороны паза

Работайте внимательно и очень осторожно, следите, чтобы линия пропила не отклонялась и тем более не пересекалась с линией разметки. Если паз выйдет слишком узким, его можно немного расширить долотом или напильником

Напротив, если паз окажется шире, чем нужно (и соответственно тоньше, чем нужно, соседний шип), то соединение будет неплотным или вообще не получится. Последующие исправления очень трудоемки и не всегда результативны.

Обратите внимание на то, чтобы пропилы не завершались косо, что случается, если вести пилу не строго горизонтально. Поэтому для контроля сделайте разметку глубины пазов на обеих сторонах детали

Работать аккуратно

Недостаточно глубокий паз всегда можно подправить. Хуже, если паз получился глубже, чем нужно. Тогда соединение будет некрасивым и шатким. Можно, конечно, чуть приподнять дно паза шпаклевкой, но желательно все-таки не допускать ошибок.

Деталь должна быть хорошо закреплена. Шипорезную пилу нужно держать и вести строго горизонтально.

Потренируйтесь — изготовьте поднос

Угловое соединение на прямой открытый шип красиво смотрится как на больших, так и на маленьких изделиях. Тот, кто хотел бы освоить это соединение, должен сначала поработать с небольшими деталями, соединения которых ограничивались бы тремя или четырьмя пазами и шипами, например попробовать сделать поднос. Это не потребует больших затрат труда, подаст возможность потренироваться в аккуратном обращении с пилой и долотом при изготовлении угловых соединений. И если какую-то из обработанных деталей все же придется забраковать и заменить другой, то это вряд ли отразится на расходах.

Однако помимо пилы и долота вам потребуется еще и дисковая пила, чтобы проделать на внутренних сторонах в нижней части подноса канавку для вставки дна. Лучше всего использовать дисковую пилу для нарезки пазов.

Небольшая хитрость

С помощью фрезы вы быстро проделаете продольные отверстия в боковых деталях подноса. Но можно вырезать отверстия и вручную. Для этого на каждой боковой детали просверлите два отверстия диаметром 20 мм и в два приема выпилите между ними древесину. Края отверстий тщательно обработайте, чуть закруглив, наждачной бумагой. Аналогичным образом обработайте внешние края всего подноса.

Остается установить дно. Заготовку из оргалита, покрытого пластиком, промажьте по краям клеем и вставьте в канавку, после чего закрепите штифтами.

Готовые ручки вместо отверстий

При желании можно обойтись без выпиливания продольных отверстий в боковых деталях подноса и тем самым несколько облегчить себе работу. Купите в магазине стройматериалов готовые ручки для мебели и прикрепите их к подносу шурупами. Существует множество вариантов подобных ручек, из которых всегда можно выбрать подходящую по виду и размерам.

Хорошая тренировка для домашнего мастера — изготовление простого подноса с угловыми соединениями на прямой открытый шип.

Конструкция подноса размером 51 х 38 см

Соединения при помощи гвоздей и крепежных скоб

Гвоздевые соединения в производстве мебели применяются редко. Их используют для крепления деталей из тонких листовых материалов.

Гвозди относятся к стандартным изделиям. Они имеют различные размеры по длине и толщине. Форма сечения гвоздей бывает круглой, прямоугольной, с насечкой, с винтовой или кольцевой резьбой. В зависимости от материала различают стальные, медные, алюминиевые гвозди и т. д.

Прочность соединений на гвоздях характеризуется сопротивлением выдергиванию. Оно зависит от размеров гвоздя, формы сечения и материала соединяемых деталей.

Соединение скобами применяют при креплении деталей из тонких листовых материалов, тканей, некоторых полимерных деталей и пружин. Соединение скобами нетрудоемко, но не обладает большой прочностью. При креплении листовых материалов высота скобы должна быть выше толщины детали не менее чем в три раза.

Разъемные и неразъемные соединения

Разъемные соединения древесных элементов позволяют неоднократно разобрать конструкцию и осуществлять последующую ее сборку не нарушая целостность деталей. Для разъемной сборки двух деталей используют вариант с резьбой.

Виды резьбовых соединений:

1. Болтовое – осуществляется посредством гайки, шайбы и болта;
2. Шпилечное – стыковка деталей путем ввинчивания винта в одну из досок;
3. Винтовое – стыковка деталей винтами;
4. Комбинированные – способы соединения элементов конструкции несколькими видами.

К неразъемным видам соединений, использующимся в деревообработке, относятся:

• скрепление деталей посредством клея. Благодаря этим соединениям формируются довольно долговечные строения всевозможных объемов и форм;
• шиповые мебельные соединения. К главным составляющим шиповых соединений относятся – шпунт, гребень, гнездо, проушина, шип;
• неразъемные соединения на ус. Данный вид соединений нашел применение в конструкциях, требующих вуалирования торцов соединяемых компонентов. В сравнении с прямой стыковкой, угловые соединения менее прочные;
• неразъемный вид соединения — фолдинг. Способ востребован в конструировании ящичных либо корпусных строений. Методика состоит в формировании куба из плоского щита с клинообразными пазами, расположенными в диаметральном направлении. С внешней стороны, под пазами, приклеивается целлофан. Перед тем как сложить готовый короб фальцы смазываются клеем. В процессе сборки конструкции целлофан обеспечивает надежность и эластичность поверхности сгиба;
• Быстровыполнимое неразъемное соединение звеньев гвоздями и крепежными скобами. Гвозди относятся к стандартным металлоизделиям. Стойкость подобного соединения обусловлена сопротивлением выдергиванию. Коэффициент непосредственно зависит от размеров, формы сечения гвоздя и материала соединенных элементов. Чем толще гвоздь, тем больше сопротивление к выдергиванию.

Приспособления для фрезера по дереву своими руками

Сам станок очень древнее изобретение человечества, описания принципов фрезеровки появились в 16 веке, а прототипом станка было изобретение Леонардо да Винчи, который предложил вращать круглый напильник для увеличения обработки изделия, что можно считать первым аналогом фрезы.

А уже американский изобретатель Эли Уитни за годы жизни с 1765 по 1825 довел до ума все разрозненные попытки создать полноценный станок, за что по праву считается создателем первого фрезерного станка, хотя с этим утверждение согласны не все ученые. И поскольку станок имеет столь древние корни, то и приспособлений к изготовлению различных деталей великое множество, описать их все в свете данного материала не представляется возможным, а посему рассмотрим только некоторое из них, на мой взгляд, наиболее важные и полезные.

Шаблон для ящичных шипов Leigh F18

Шаблон для изготовления ящичных соединений F18 для шипорезки Super Jig 18.

Шаблон имеет 2 дюймовых типоразмера профилей — 1/4” и 1/2”. Для изготовления шипов этих размеров вам потребуется две фрезы с диаметром рабочей части 1/4” и 1/2”.

В то же время, этот шаблон позволяет делать шипы типоразмерами от 3/32” до 1″: 6-ти типоразмеров от 3/32” до 1/2” по стандартной процедуре использования шаблона, а два типоразмера 3/4″ и 1″ по нехитрой дополнительной процедуре, описанной в руководстве пользователя шаблона (мы так же проконсультируем вас о том, как это можно делать).

Кроме этого, как вы помните, ящичные шипы размерами 5/16” and 5/8” можно изготавливать на штатном шаблоне для ЛХ шипорезки Super Jig 18.

Итак, на шипорезке Super Jig 18, оснащённой шаблоном F18, Вы сможете получить ящичное соединение с размерами шипов:

3/32”, 1/8”, 3/16”, 1/4″, 5/16″, 3/8”, 1/2″, 5/8″, 3/4″ и 1″ — всего 10 типоразмеров соединений!

В пересчёте на миллиметры это: 2,4 мм, 3,2 мм, 4,8 мм, 6,3 мм, 7,9 мм, 9,5 мм, 12,7 мм, 15,9 мм, 19,0 мм и 25,4 мм.

Профиль шаблона — прямой:

Так как профиль данного шаблона без скосов, то для обеспечения возможности регулировки плотности получаемого соединения данный шаблон используется совместно с патентованными эллиптическими втулками Leigh. Две, необходимых для работы втулки, идут в комплекте с шаблоном. При необходимости, такие втулки всегда есть в наличии.

Для изготовления всего перечисленного диапазона типоразмеров шипов вам понадобится соответствующий набор фрез. Мы настоятельно рекомендуем спиральные фрезы, они дают чистый рез, причём с восходящей спиралью, для избежания сколов, и твёрдосплавные, которые служат дольше. Можно выбрать из наборов спиральных твёрдосплавных фрез Набор спиральных фрез Leigh «Большой 9», Набор спиральных фрез Leigh «Большой 8» или их аналогов из быстрорежущей стали (наборы фрез из быстрорежущей стали поставляются только по заказу).

Не всякой фрезой можно сделать любое соединение. Диаметр фрезы связан с длиной её рабочей части, которая определяет максимальную толщину заготовки, которую можно профрезеровать насквозь этой фрезой. Например, фрезой диаметром 1/8″ (3,2 мм) можно профрезеровать заготовку максимальной толщиной 3/8″ (9,5 мм). Ниже приведена таблица соответствия фрез производства Leigh и возможных толщин заготовок, которые можно соединять шипами, изготовляемых этими фрезами:

Примечание.

Данный шаблон поставляется только по Вашему заказу.

Существует и метрическая модификация данного шаблона — это Шаблон для ящичных шипов Leigh F18M (Metric).

Для наших покупателей шипорезок Leigh мы проводим бесплатное обучение работе на шипорезных приспособлениях Leigh и бесплатные консультации по их освоению. У вас не будет никаких проблем в освоении и работе на шипорезках и шаблонах Ли. Мы сами работаем на шипорезках Ли, мы их любим, поэтому сможем объяснить вам все способы работы на этих приспособлениях понятным языком, доступно и кратко. Всё это — пожизненно и бесплатно.

Как сделать ласточкин хвост своими руками — Справочник металлиста

Из разного вида соединений двух съемных деталей между собой в механике и деревянной промышленности, ласточкин хвост крепление — самое крепкое и надежное. В работе с деревом этот вид соединений, или замков применяется во всех формах производства.

Способы применения крепления ласточкин хвост:

1. производство мебели;
2. соединение заготовок между собой;
3. соединение брусков;
4. скрепление бруса при строительстве домов.

При масштабном производстве конструкцию данного замка, быстро и успешно выполняет фреза ласточкин хвост. В домашних условиях, при отсутствии фрезерного оборудования, несложно сделать ласточкин хвост своими руками. В тоже время, умение качественно изготовить эту конструкцию, считается мастерством высокого класса.

В данной статье приводится подробное описание процесса изготовления, с пошаговым перечислением всех приемов, чтобы мастеру любого уровня было понятно, как сделать ласточкин хвост.

Заключение

Практика показывает, что соединение ласточкин хвост крепление самое распространенное из надежных деревянных замков в столярном производстве.

При правильном изготовлении и надежной склейке оно способно выдержать большие нагрузки на разрыв, удары и вибрацию. Его использовали еще со времен строительства деревянных домов.

В старину этот распространенный в столярном и плотницком деле замок с названием ласточкин хвост, называли сковородень.

В настоящее время, этот вид деревянного замка распространен повсеместно во всех странах, в любых видах деревянных соединений.

Крепление бруса в ласточкин хвост

Считается, что замок «в ласточкин хвост» имеет морские корни, в ласточкин хвост выполнялось крепление судов с деревянным корпусом. Такое соединение оказалось наиболее устойчивым к намоканию древесины и разнонаправленным нагрузкам, вызванным волнением моря.

Основным преимуществом технологии стала надежная стыковка деревянных деталей без применения дополнительного крепежа, надежность крепления обеспечивает замок оригинальной трапециевидной формы.

В составе инструмента судовых плотников имелась специальная пила с названием «ласточкин хвост».

Технология ласточкин хвост для крепления бруса стала основной в промышленном домостроении, типоразмеры и особенности соединения определены ГОСТ 30974-2002.

Введение стандарта создало благоприятные условия для развития малоэтажного домостроения, отечественные деревянные дома промышленного производства по качеству не уступают финским образцам.

Стандартом установлены виды столярного соединения в ласточкин хвост:

• Соединение «в лапу»;
• Глухой «сковородень»;
• Открытый «сковородень»;
• Скрепление трапециевидной шпонкой.

Отличительной особенностью этих типов крепления является конструкция шип-паз, имеющая трапециевидную форму с прямым основанием.

Соединение «в лапу»

Крепеж бруса «в лапу» – самый простой способ постройки сруба, надежное сцепление обеспечивает шип трапецеидальной формы, который вырубают в торцевой части каждого ряда венца.

Правильно сделанный и собранный замок надежно фиксирует венцы сруба во всех плоскостях.

Крепление является универсальным, используется для возведения сруба из бруса и оцилиндрованных бревен, соединение «в лапу» чаше всего используют при строительстве под усадку.

Конструкцию отличает отсутствие торцов, выступающих за углы строения, такой замок называют «чистый угол». Шип в такой конструкции является несущим элементом и несет основную нагрузку. Для постройки сруба в «чистый угол», рекомендуется использовать брус максимальных типоразмеров, со стороной не менее 250 мм.

Выполнить крепеж ласточкин хвост своими руками достаточно сложно, чтобы избежать ошибок применяют полноразмерный шаблон шипа ласточкин хвост для бруса, образец можно вырезать из жести или плотной бумаги.

Инструменты и приспособления для самостоятельного изготовления

Если вам необходимо изготовить какое-то штучное деревянное изделие, то экономически невыгодно приобретать дорогостоящий электрический фрезер. Скорее всего, у каждого в хозяйстве найдется необходимый набор инструментов, а если и придется докупить, то совсем немного. К тому же дополнительно приобретенные приспособления в дальнейшем могут пригодиться для производства мелких ремонтных работ (например, починки деревянной мебели). Для того чтобы изготовить соединение шип — паз своими руками с применением только обычного ручного инструмента, вам понадобятся:

• ножовка по дереву (с мелкими зубцами);
• столярный рейсмус (специальное приспособление для нанесения разметки) или обычный строительный угольник;

• линейка и карандаш;
• стамеска по дереву.

• https://lesoteka.com/obrabotka/shipovoe-soedinenie
• https://DrevoGid.com/materialy/soedinenie-derevyannyh-detalej.html
• https://SevenTools.ru/oborudovanie/soedinenie-fanery-v-ship.html
• https://stroyboks.ru/cvoimi-rukami/sovetyi-masteram/shipovoe-soedinenie-4-sposoba-izgotovleniya.html
• https://WoodShpala.ru/oborudovanie/posledovatelnost-shipovogo-soedineniya.html
• https://instanko.ru/drugoe/ship-paz.html
• https://pilka-nn.ru/izdeliya/ship-paz-svoimi-rukami.html
• https://extxe.com/6729/tehnologija-skleivanija-massivnoj-drevesiny/
• https://pilka-nn.ru/oborudovanie/stolyarnye-shipovye-soedineniya.html
• https://ooocentrsvarki.ru/raboty/chem-sdelat-paz-v-bruse.html
• https://MetizTorg72.ru/raboty-s-metallom/kak-sdelat-shipovoe-soedinenie-vruchnuyu.html
• https://dekormyhome.ru/remont-i-oformlenie/kak-mojno-samostoiatelno-sdelat-shipovoe-soedinenie.html

Шаблон

Шипы клиновидной формы можно быстро и точно нарезать фрезой, если использовать специальную насадку для дрели и шаблон. При этом в ходе одной рабочей операции обрабатываются сразу две детали, устанавливаемые с небольшим смещением друг к другу. Правда, их соединение заметно отличается от соединения «ласточкин хвост», выполненного традиционным способом, поскольку при механической обработке деталей все шипы и пазы получаются одинаковыми. По этой причине соединение нельзя признать декоративным, но и оно по-своему красиво, а главное, очень надежное. Распределение шипов и пазов в таком соединении зависит от размеров используемой фрезы.

Быстро нарезать шипы можно фрезой, если использовать специальную насадку для дрели.

Так применяют шаблон для нарезки шипов фрезой, закрепленной в дрели.
